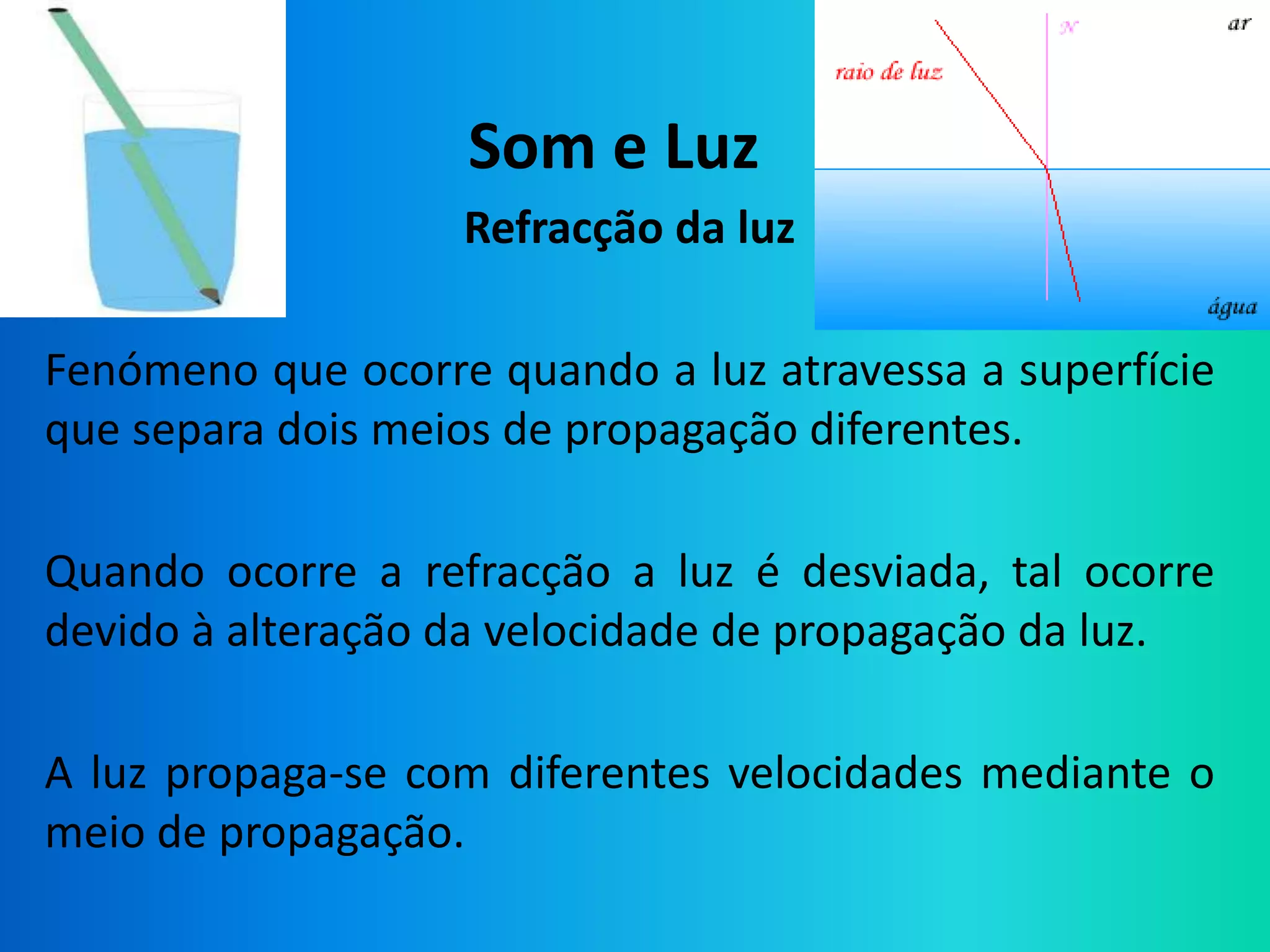

1. Som e Luz
Refracção da luz
Fenómeno que ocorre quando a luz atravessa a superfície
que separa dois meios de propagação diferentes.
Quando ocorre a refracção a luz é desviada, tal ocorre
devido à alteração da velocidade de propagação da luz.
A luz propaga-se com diferentes velocidades mediante o
meio de propagação.

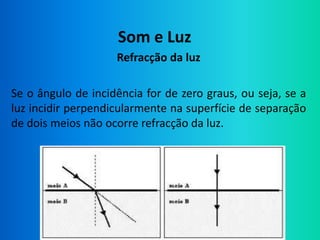

2. Som e Luz
Refracção da luz
Se o ângulo de incidência for de zero graus, ou seja, se a
luz incidir perpendicularmente na superfície de separação
de dois meios não ocorre refracção da luz.

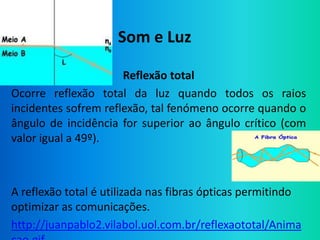

3. Som e Luz
Reflexão total
Ocorre reflexão total da luz quando todos os raios
incidentes sofrem reflexão, tal fenómeno ocorre quando o
ângulo de incidência for superior ao ângulo crítico (com
valor igual a 49º).
A reflexão total é utilizada nas fibras ópticas permitindo
optimizar as comunicações.
http://juanpablo2.vilabol.uol.com.br/reflexaototal/Anima

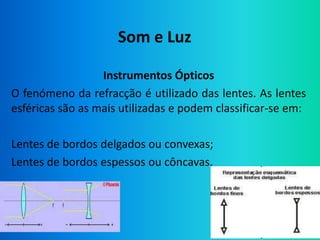

4. Som e Luz
Instrumentos Ópticos
O fenómeno da refracção é utilizado das lentes. As lentes
esféricas são as mais utilizadas e podem classificar-se em:
Lentes de bordos delgados ou convexas;
Lentes de bordos espessos ou côncavas.

5. Som e Luz
Instrumentos Ópticos
As lentes podem ser classificadas pela sua distância focal e
potência focal ou pela capacidade de fazer convergir ou
divergir os feixes luminosos que nelas incidem.
Lente côncava ou divergente Lente convexa ou convergente

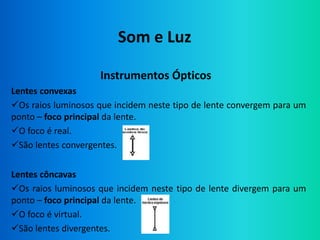

6. Som e Luz
Instrumentos Ópticos
Lentes convexas
Os raios luminosos que incidem neste tipo de lente convergem para um
ponto – foco principal da lente.
O foco é real.
São lentes convergentes.
Lentes côncavas
Os raios luminosos que incidem neste tipo de lente divergem para um
ponto – foco principal da lente.
O foco é virtual.
São lentes divergentes.

7. Som e Luz
Instrumentos Ópticos
As lentes podem ser classificadas pela sua distância focal e
potência focal.
Distância Focal – indica o valor entre o ponto onde os raios
incidentes convergem (Foco Principal) e o centro da lente.
Potência Focal – é o inverso da distância focal. Numa lente
convergente a potência tem o valor positivo e, numa lente
divergente a potência tem o valor negativo.

8. Som e Luz
Tipo de lente Posição do objecto em relação Características da imagem obtida
à lente
Côncava ou Instrumentos
Qualquer Ópticosdireita e menor do que o
Virtual,
divergente objecto
Além da dupla distância focal Real, invertida e menor que o
objecto
Na dupla distância focal Real, invertida e do mesmo
tamanho que o objecto
Convexa ou
convergente Entre a dupla distância focal e o Real, invertida e maior que o
foco objecto
No foco Características indeterminadas
Entre o foco e o vértice Virtual, direita e maior que o
objecto

9. Som e Luz
Instrumentos Ópticos
Potência Focal 1
V
f
1
V, potência focal, unidades podem ser as dioptrias (D) ou o m
f, distância focal, unidades metro (m).

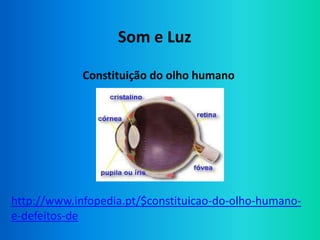

10. Som e Luz
Constituição do olho humano
http://www.infopedia.pt/$constituicao-do-olho-humano-
e-defeitos-de

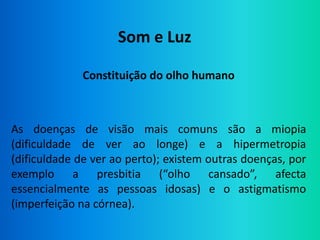

11. Som e Luz
Constituição do olho humano
As doenças de visão mais comuns são a miopia
(dificuldade de ver ao longe) e a hipermetropia
(dificuldade de ver ao perto); existem outras doenças, por
exemplo a presbitia (“olho cansado”, afecta
essencialmente as pessoas idosas) e o astigmatismo
(imperfeição na córnea).
