1. Lentes Esféricas Delgadas

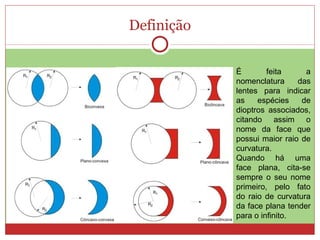

2. Definição
É feita a
nomenclatura das
lentes para indicar
as espécies de
dioptros associados,
citando assim o
nome da face que
possui maior raio de
curvatura.
Quando há uma
face plana, cita-se
sempre o seu nome
primeiro, pelo fato
do raio de curvatura
da face plana tender
para o infinito.

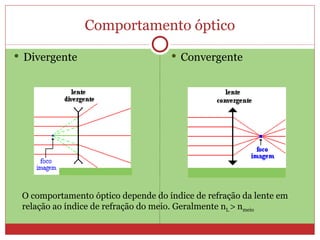

3. Comportamento óptico
 Divergente  Convergente
O comportamento óptico depende do índice de refração da lente em
relação ao índice de refração do meio. Geralmente nL > nmeio

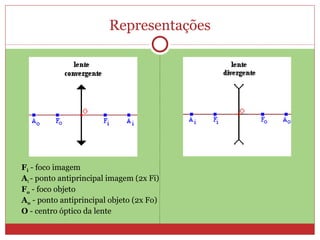

4. Representações
Fi - foco imagem
Ai - ponto antiprincipal imagem (2x Fi)
Fo - foco objeto
Ao - ponto antiprincipal objeto (2x Fo)
O - centro óptico da lente

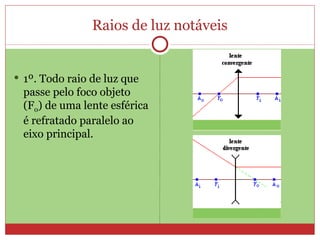

5. Raios de luz notáveis
 1º. Todo raio de luz que
passe pelo foco objeto
(F0) de uma lente esférica
é refratado paralelo ao
eixo principal.

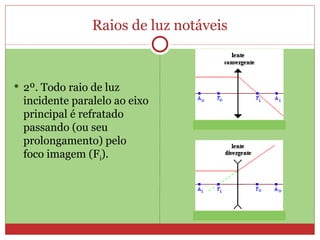

6. Raios de luz notáveis
 2º. Todo raio de luz
incidente paralelo ao eixo
principal é refratado
passando (ou seu
prolongamento) pelo
foco imagem (Fi).

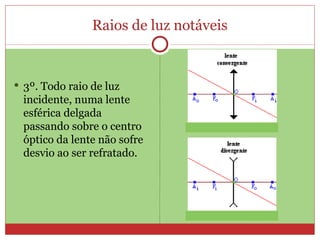

7. Raios de luz notáveis
 3º. Todo raio de luz
incidente, numa lente
esférica delgada
passando sobre o centro
óptico da lente não sofre
desvio ao ser refratado.

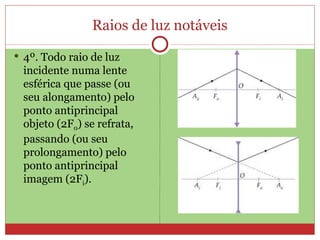

8. Raios de luz notáveis
 4º. Todo raio de luz
incidente numa lente
esférica que passe (ou
seu alongamento) pelo
ponto antiprincipal
objeto (2F0) se refrata,
passando (ou seu
prolongamento) pelo
ponto antiprincipal
imagem (2Fi).

9. Construção geométrica das imagens
 Lente convergente
 Objeto antes do ponto
antiprincipal objeto
 Imagem real
(convergência dos raios
que partem do sistema
óptico) invertida e menor

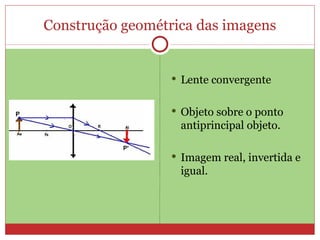

10. Construção geométrica das imagens
 Lente convergente
 Objeto sobre o ponto
antiprincipal objeto.
 Imagem real, invertida e
igual.

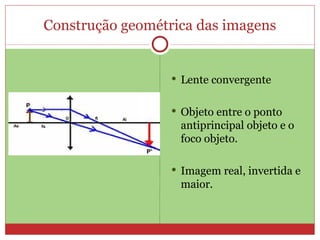

11. Construção geométrica das imagens
 Lente convergente
 Objeto entre o ponto
antiprincipal objeto e o
foco objeto.
 Imagem real, invertida e
maior.

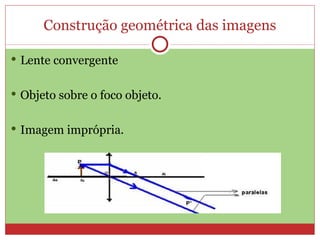

12. Construção geométrica das imagens
 Lente convergente
 Objeto sobre o foco objeto.
 Imagem imprópria.

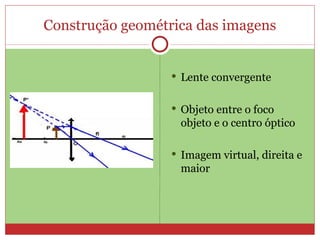

13. Construção geométrica das imagens
 Lente convergente
 Objeto entre o foco
objeto e o centro óptico
 Imagem virtual, direita e
maior

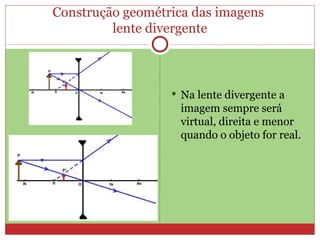

14. Construção geométrica das imagens
lente divergente
 Na lente divergente a
imagem sempre será
virtual, direita e menor
quando o objeto for real.

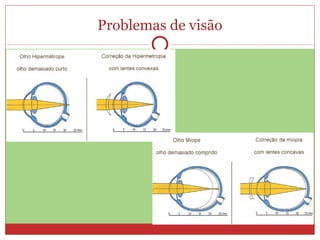

15. Problemas de visão
