1. Reflexão da Luz e
Refração da Luz
Leis da reflexão; a
Formação de imagens nos
espelhos planos e sua
Translação
Disciplina: Física
Professora: Adelaide
Alunas: Bruna Alves
Mainara Silva

2. Reflexão da Luz
 Ocorre quando a luz incide em uma superfície e retorna ao meio de
incidência.
 Quando a superfície refletora for plana e polida, ela é considerada
um espelho plano.
Leis da reflexão
O vidro é apenas um suporte para o
que verdadeiramente produz a refexão: a
película de prata.
2

3. Ilustração;
Leis da reflexão3

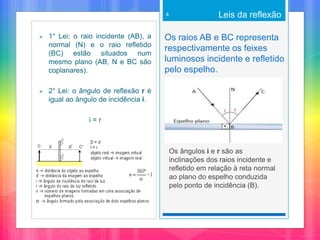

4. Leis da reflexão4
 1° Lei: o raio incidente (AB), a
normal (N) e o raio refletido
(BC) estão situados num
mesmo plano (AB, N e BC são
coplanares).
 2° Lei: o ângulo de reflexão r é
igual ao ângulo de incidência i.
i = r
Os raios AB e BC representa
respectivamente os feixes
luminosos incidente e refletido
pelo espelho.
Os ângulos i e r são as
inclinações dos raios incidente e
refletido em relação à reta normal
ao plano do espelho conduzida
pelo ponto de incidência (B).

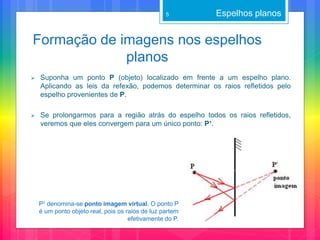

5. Formação de imagens nos espelhos
planos
 Suponha um ponto P (objeto) localizado em frente a um espelho plano.
Aplicando as leis da refexão, podemos determinar os raios refletidos pelo
espelho provenientes de P.
 Se prolongarmos para a região atrás do espelho todos os raios refletidos,
veremos que eles convergem para um único ponto: P¹.
Espelhos planos
P¹ denomina-se ponto imagem virtual. O ponto P
é um ponto objeto real, pois os raios de luz partem
efetivamente do P.
5

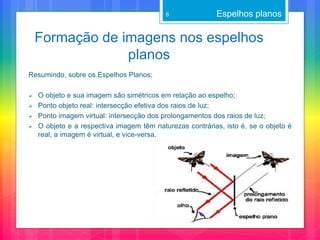

6. Formação de imagens nos espelhos
planos
Espelhos planos6
Resumindo, sobre os Espelhos Planos;
 O objeto e sua imagem são simétricos em relação ao espelho;
 Ponto objeto real: intersecção efetiva dos raios de luz;
 Ponto imagem virtual: intersecção dos prolongamentos dos raios de luz;
 O objeto e a respectiva imagem têm naturezas contrárias, isto é, se o objeto é
real, a imagem é virtual, e vice-versa.

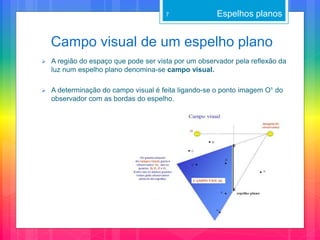

7. Campo visual de um espelho plano
Espelhos planos7
 A região do espaço que pode ser vista por um observador pela reflexão da
luz num espelho plano denomina-se campo visual.
 A determinação do campo visual é feita ligando-se o ponto imagem O¹ do
observador com as bordas do espelho.

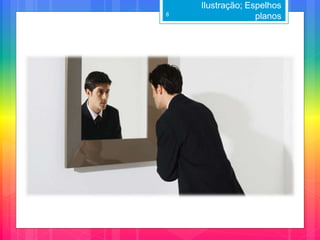

8. Ilustração; Espelhos
planos8

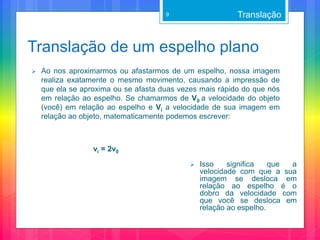

9. Translação de um espelho plano
 Ao nos aproximarmos ou afastarmos de um espelho, nossa imagem
realiza exatamente o mesmo movimento, causando a impressão de
que ela se aproxima ou se afasta duas vezes mais rápido do que nós
em relação ao espelho. Se chamarmos de V0 a velocidade do objeto
(você) em relação ao espelho e Vi a velocidade de sua imagem em
relação ao objeto, matematicamente podemos escrever:
vi = 2v0
Translação9
 Isso significa que a
velocidade com que a sua
imagem se desloca em
relação ao espelho é o
dobro da velocidade com
que você se desloca em
relação ao espelho.

10. Ilusão10

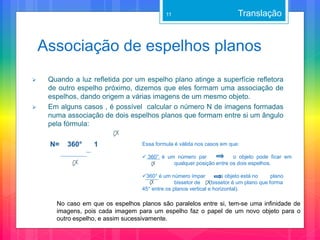

11. Associação de espelhos planos
 Quando a luz refletida por um espelho plano atinge a superfície refletora
de outro espelho próximo, dizemos que eles formam uma associação de
espelhos, dando origem a várias imagens de um mesmo objeto.
 Em alguns casos , é possível calcular o número N de imagens formadas
numa associação de dois espelhos planos que formam entre si um ângulo
pela fórmula:
N= 360° 1
Translação
Essa formula é válida nos casos em que:
 360° é um número par o objeto pode ficar em
qualquer posição entre os dois espelhos.
360° é um número ímpar o objeto está no plano
bissetor de (bissetor é um plano que forma
45° entre os planos vertical e horizontal).
11
No caso em que os espelhos planos são paralelos entre si, tem-se uma infinidade de
imagens, pois cada imagem para um espelho faz o papel de um novo objeto para o
outro espelho, e assim sucessivamente.

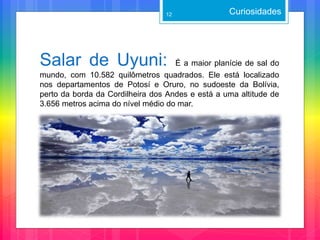

12. Salar de Uyuni: É a maior planície de sal do
mundo, com 10.582 quilômetros quadrados. Ele está localizado
nos departamentos de Potosí e Oruro, no sudoeste da Bolívia,
perto da borda da Cordilheira dos Andes e está a uma altitude de
3.656 metros acima do nível médio do mar.
Curiosidades12

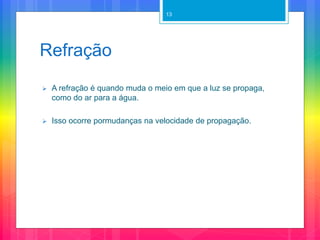

13. Refração
 A refração é quando muda o meio em que a luz se propaga,
como do ar para a água.
 Isso ocorre pormudanças na velocidade de propagação.
13

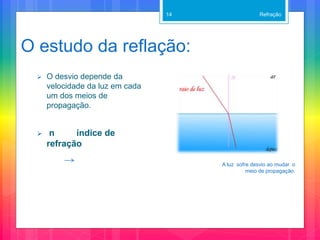

14. O estudo da reflação:
Refração
A luz sofre desvio ao mudar o
meio de propagação.
14
 O desvio depende da
velocidade da luz em cada
um dos meios de
propagação.
 n índice de
refração

15. Refração15

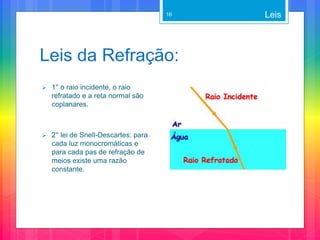

16. Leis da Refração:
Leis16
 1° o raio incidente, o raio
refratado e a reta normal são
coplanares.
 2° lei de Snell-Descartes: para
cada luz monocromáticas e
para cada pas de refração de
meios existe uma razão
constante.

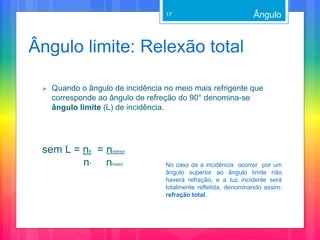

17. Ângulo limite: Relexão total
 Quando o ângulo de incidência no meio mais refrigente que
corresponde ao ângulo de refreção do 90° denomina-se
ângulo limite (L) de incidência.
sem L = n8 = nmenor
n^ nmaior
Ângulo
No caso de a incidência ocorrer por um
ângulo superior ao ângulo limite não
haverá refração, e a luz incidente será
totalmente refletida, denominando assim:
refração total.
17

18. Fenômenos da refração

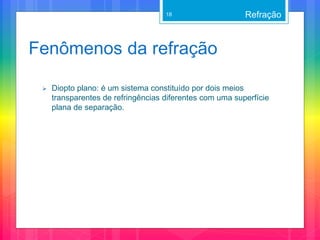

 Diopto plano: é um sistema constituído por dois meios
transparentes de refringências diferentes com uma superfície
plana de separação.
Refração18

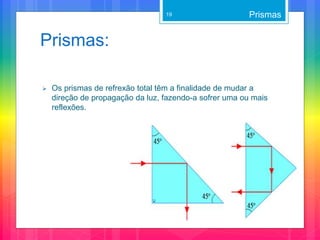

19. Prismas:
 Os prismas de refrexão total têm a finalidade de mudar a
direção de propagação da luz, fazendo-a sofrer uma ou mais
reflexões.
Prismas19

20. Dispersão da Luz:
 Consiste na decomposição de um feixe luminoso
policromático em suas cores componentes.
Luz20

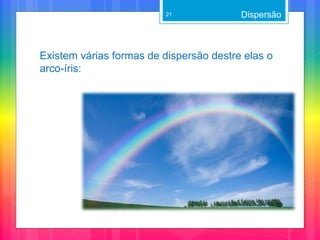

21. Existem várias formas de dispersão destre elas o
arco-íris:
Dispersão21

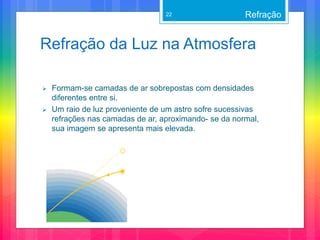

22. Refração da Luz na Atmosfera
 Formam-se camadas de ar sobrepostas com densidades
diferentes entre si.
 Um raio de luz proveniente de um astro sofre sucessivas
refrações nas camadas de ar, aproximando- se da normal,
sua imagem se apresenta mais elevada.
Refração22

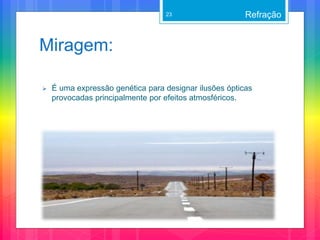

23. Miragem:
 É uma expressão genética para designar ilusões ópticas
provocadas principalmente por efeitos atmosféricos.
Refração23
