O documento apresenta um projeto técnico para o sistema de abastecimento de água de um assentamento rural em Arenápolis, Mato Grosso. O projeto inclui a captação, tratamento, armazenamento e distribuição de água para as residências. O sistema de tratamento irá filtrar, desinfetar e fluoretar a água para garantir sua qualidade. O orçamento total do projeto é de aproximadamente R$20.000,00 e a previsão para conclusão da obra é de 49 dias.

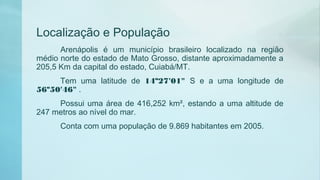

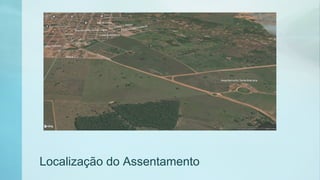

4. Localização e População

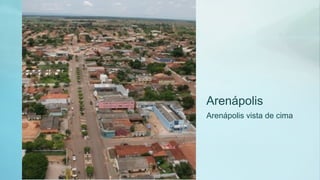

Arenápolis é um município brasileiro localizado na região
médio norte do estado de Mato Grosso, distante aproximadamente a
205,5 Km da capital do estado, Cuiabá/MT.
Tem uma latitude de 14º27'01" S e a uma longitude de
56º50'46" .
Possui uma área de 416,252 km², estando a uma altitude de
247 metros ao nível do mar.
Conta com uma população de 9.869 habitantes em 2005.

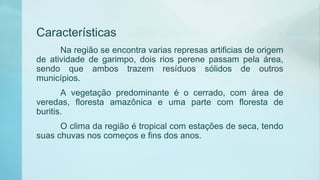

7. Características
Na região se encontra varias represas artificias de origem
de atividade de garimpo, dois rios perene passam pela área,
sendo que ambos trazem resíduos sólidos de outros
municípios.
A vegetação predominante é o cerrado, com área de
veredas, floresta amazônica e uma parte com floresta de
buritis.
O clima da região é tropical com estações de seca, tendo
suas chuvas nos começos e fins dos anos.

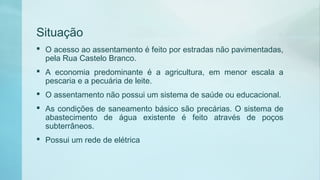

9. Situação
O acesso ao assentamento é feito por estradas não pavimentadas,
pela Rua Castelo Branco.
A economia predominante é a agricultura, em menor escala a
pescaria e a pecuária de leite.
O assentamento não possui um sistema de saúde ou educacional.
As condições de saneamento básico são precárias. O sistema de
abastecimento de água existente é feito através de poços
subterrâneos.
Possui um rede de elétrica

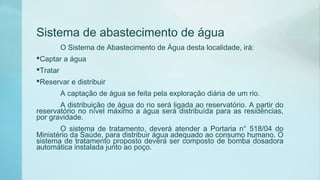

12. Sistema de abastecimento de água
O Sistema de Abastecimento de Água desta localidade, irá:
Captar a água
Tratar
Reservar e distribuir
A captação de água se feita pela exploração diária de um rio.
A distribuição de água do rio será ligada ao reservatório. A partir do
reservatório no nível máximo a água será distribuída para as residências,
por gravidade.
O sistema de tratamento, deverá atender a Portaria n° 518/04 do
Ministério da Saúde, para distribuir água adequado ao consumo humano. O
sistema de tratamento proposto deverá ser composto de bomba dosadora
automática instalada junto ao poço.

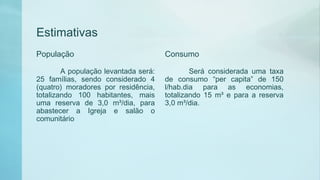

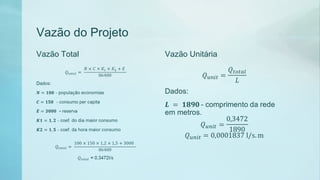

14. Estimativas
População
A população levantada será:
25 famílias, sendo considerado 4
(quatro) moradores por residência,
totalizando 100 habitantes, mais
uma reserva de 3,0 m³/dia, para
abastecer a Igreja e salão o
comunitário
Consumo
Será considerada uma taxa
de consumo “per capita” de 150
l/hab.dia para as economias,
totalizando 15 m³ e para a reserva
3,0 m³/dia.

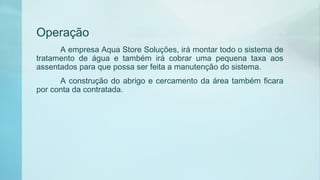

24. Operação
A empresa Aqua Store Soluções, irá montar todo o sistema de
tratamento de água e também irá cobrar uma pequena taxa aos
assentados para que possa ser feita a manutenção do sistema.
A construção do abrigo e cercamento da área também ficara
por conta da contratada.

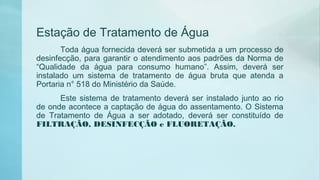

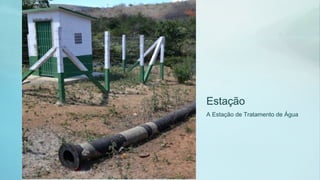

25. Estação de Tratamento de Água
Toda água fornecida deverá ser submetida a um processo de
desinfecção, para garantir o atendimento aos padrões da Norma de
“Qualidade da água para consumo humano”. Assim, deverá ser
instalado um sistema de tratamento de água bruta que atenda a
Portaria n° 518 do Ministério da Saúde.
Este sistema de tratamento deverá ser instalado junto ao rio
de onde acontece a captação de água do assentamento. O Sistema
de Tratamento de Água a ser adotado, deverá ser constituído de
FILTRAÇÃO, DESINFECÇÃO e FLUORETAÇÃO.

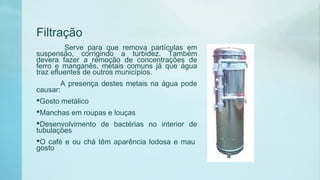

27. Filtração
Serve para que remova partículas em
suspensão, corrigindo a turbidez. Também
devera fazer a remoção de concentrações de
ferro e manganês, metais comuns já que água
traz efluentes de outros municípios.
A presença destes metais na água pode
causar:
Gosto metálico
Manchas em roupas e louças
Desenvolvimento de bactérias no interior de
tubulações
O café e ou chá têm aparência lodosa e mau
gosto

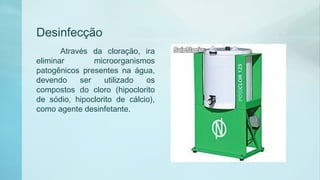

28. Desinfecção
Através da cloração, ira
eliminar microorganismos
patogênicos presentes na água,
devendo ser utilizado os
compostos do cloro (hipoclorito
de sódio, hipoclorito de cálcio),
como agente desinfetante.

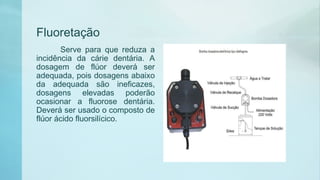

29. Fluoretação
Serve para que reduza a
incidência da cárie dentária. A
dosagem de flúor deverá ser
adequada, pois dosagens abaixo
da adequada são ineficazes,
dosagens elevadas poderão
ocasionar a fluorose dentária.
Deverá ser usado o composto de
flúor ácido fluorsilícico.

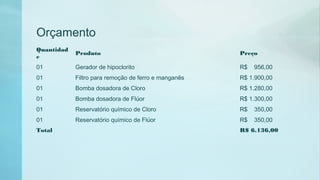

30. Orçamento
Quantidad
e
Produto Preço
01 Gerador de hipoclorito R$ 956,00
01 Filtro para remoção de ferro e manganês R$ 1.900,00
01 Bomba dosadora de Cloro R$ 1.280,00
01 Bomba dosadora de Flúor R$ 1.300,00
01 Reservatório químico de Cloro R$ 350,00
01 Reservatório químico de Flúor R$ 350,00
Total R$ 6.136,00

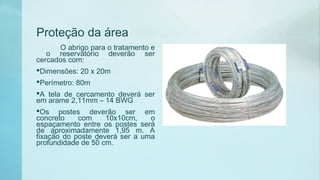

32. Proteção da área
O abrigo para o tratamento e
o reservatório deverão ser
cercados com:
Dimensões: 20 x 20m
Perímetro: 80m
A tela de cercamento deverá ser
em arame 2,11mm – 14 BWG
Os postes deverão ser em
concreto com 10x10cm, o
espaçamento entre os postes será
de aproximadamente 1,95 m. A
fixação do poste deverá ser a uma
profundidade de 50 cm.

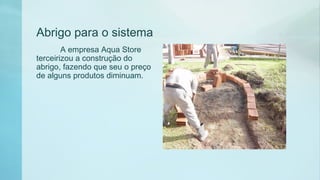

33. Abrigo para o sistema
A empresa Aqua Store
terceirizou a construção do
abrigo, fazendo que seu o preço
de alguns produtos diminuam.

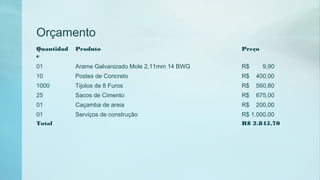

34. Orçamento
Quantidad
e
Produto Preço
01 Arame Galvanizado Mole 2,11mm 14 BWG R$ 9,90
10 Postes de Concreto R$ 400,00
1000 Tijolos de 8 Furos R$ 560,80
25 Sacos de Cimento R$ 675,00
01 Caçamba de areia R$ 200,00
01 Serviços de construção R$ 1.000,00
Total R$ 2.845,70

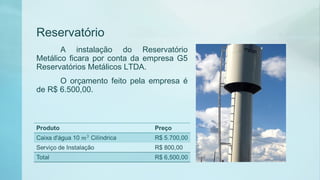

36. Reservatório
A instalação do Reservatório
Metálico ficara por conta da empresa G5
Reservatórios Metálicos LTDA.
O orçamento feito pela empresa é
de R$ 6.500,00.
38. Redes de
Distribuição
Para a rede de distribuição
de água, foi adotado uma rede em
forma ramificada, devida as
características da estrada. Esta
forma foi a melhor maneira que
melhor se adequou à distribuição
aleatória das casas.
A rede de distribuição
principal será em PVC, classe 15,
50 mm (linha PBA – junta elástica
integrada).

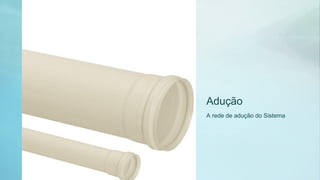

Adução
A rede de adução de água
será em PVC, classe 15 – 50 mm
(linha PBA – junta elástica
integrada) até o reservatório, onde
será distribuída a todas as
residências, por gravidade.

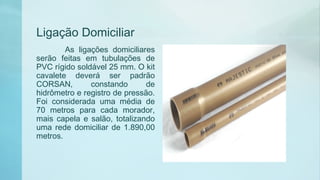

39. Ligação Domiciliar
As ligações domiciliares
serão feitas em tubulações de
PVC rígido soldável 25 mm. O kit
cavalete deverá ser padrão
CORSAN, constando de
hidrômetro e registro de pressão.
Foi considerada uma média de
70 metros para cada morador,
mais capela e salão, totalizando
uma rede domiciliar de 1.890,00
metros.

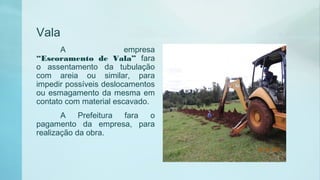

41. Vala
A empresa
“Escoramento de Vala” fara
o assentamento da tubulação
com areia ou similar, para
impedir possíveis deslocamentos
ou esmagamento da mesma em
contato com material escavado.
A Prefeitura fara o
pagamento da empresa, para
realização da obra.

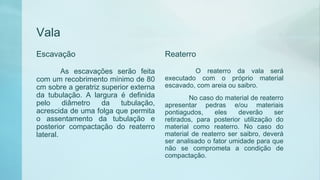

42. Vala
Escavação
As escavações serão feita
com um recobrimento mínimo de 80
cm sobre a geratriz superior externa
da tubulação. A largura é definida
pelo diâmetro da tubulação,
acrescida de uma folga que permita
o assentamento da tubulação e
posterior compactação do reaterro
lateral.
Reaterro
O reaterro da vala será
executado com o próprio material
escavado, com areia ou saibro.
No caso do material de reaterro
apresentar pedras e/ou materiais
pontiagudos, eles deverão ser
retirados, para posterior utilização do
material como reaterro. No caso do
material de reaterro ser saibro, deverá
ser analisado o fator umidade para que
não se comprometa a condição de
compactação.

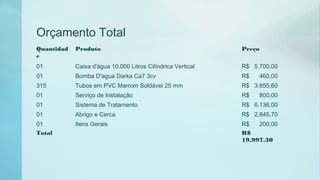

44. Orçamento Total
Quantidad
e
Produto Preço
01 Caixa d'água 10.000 Litros Cilíndrica Vertical R$ 5.700,00
01 Bomba D'agua Darka Ca7 3cv R$ 460,00
315 Tubos em PVC Marrom Soldável 25 mm R$ 3.855,60
01 Serviço de Instalação R$ 800,00
01 Sistema de Tratamento R$ 6.136,00
01 Abrigo e Cerca R$ 2.845,70
01 Itens Gerais R$ 200,00
Total R$
19.997,30

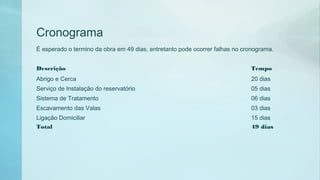

45. Cronograma
Descrição Tempo
Abrigo e Cerca 20 dias
Serviço de Instalação do reservatório 05 dias
Sistema de Tratamento 06 dias
Escavamento das Valas 03 dias
Ligação Domiciliar 15 dias
Total 49 dias
É esperado o termino da obra em 49 dias, entretanto pode ocorrer falhas no cronograma.
50. “Enquanto o poço não seca,
não sabemos dar valor à água”
Thomas Fuller
Notas do Editor

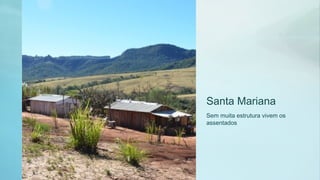

O assentamento chama-se Santa Mariana.
O assentamento se localiza a cerca de 2 km de distancia de Arenápolis, e tem uma area de cerca de 15 hectares
O projeto visa à implantação de uma rede de abastecimento de água na área rural do município de Fontoura Xavier, no Assentamento Santa Mariana. Será aproveitado a água de um rio e a instalação de um reservatório para beneficiar 25 famílias, mais reserva para um salão comunitário e Igreja.
MINISTÉRIO DA SAÚDE PORTARIA N.º 518, DE 25 DE MARÇO DE 2004 Estabelece os procedimentos e responsabilidades relativos ao controle e vigilância da qualidade da água para consumo humano e seu padrão de potabilidade, e dá outras providências.
Não será considerada estimativa de população para este projeto, por se tratar de redes rurais, onde a perspectiva de crescimento é pequena

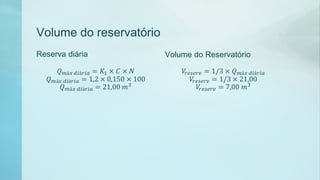

Logo, para suprir a necessidade da população deve ser adotado um reservatorio de 10 000 litros
A Prefeitura fará a limpeza do terreno onde será instalado o reservatório e toda a área que julgar necessário para o desenvolvimento da obra.

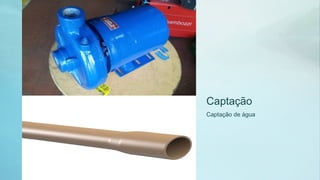

Será usado uma bomba DARKA CA-7 de 3cv e canos em PVC de 50 mm, para captação da água.
A rede de adução de água será em PVC, classe 8 50 mm até o reservatório, onde será distribuída a todas as residências, por gravidade
É o conjunto de encanamentos, peças especiais e obras de arte destinados a promover o transporte da água em um sistema de abastecimento entre:
* captação e reservatório de distribuição;
* captação e ETA;
* captação a rede de distribuição;
* ETA e reservatório;
* ETA e rede;
* reservatório à rede;
* reservatório a reservatório.
- Tratamento de água bruta = por vim do rio, sem nenhum cuidado.
- Continuação da Portaria n 510 do ministério da saúde - datada de 25/mar/2004, que estabelece os procedimentos e responsabilidades relativos ao controle e vigilância da qualidade da água para consumo humano e seu padrão de potabilidade
- FILTRAÇÃO, DESINFECÇÃO e FLUORETAÇÃO. Serão explicados a seguir
1 - desenvolvimento de bactérias no interior de tubulações causando a redução de sua seção útil.
2 – Continuação do que pode causar:
Dificultam a manufatura de tecidos de algodão, lã e impossibilitam a manufatura de rayon
Causam manchas no gelo, durante sua fabricação;
Comprometem a qualidade na fabricação de alimentos e bebidas
1 - Ao lado um filtro de ferro e manganês
1 - Ao lado um Gerador de hiploreto, que gera hipocloreto de sodio atraves de sal, agua e energia
2 – Ou seja = Esterilizar a água e evitar o crescimento de microorganismos na mesma, devido ao efeito bactericida e fungicida (germicida, no geral) do cloro. O que passar disso é redundância.
1 - Fluorose dentária são manchas, em geral esbranquiçadas, que aparecem nos dentes por excesso de flúor, geralmente de forma simétrica. Geralmente acomete crianças de 0 a 12 anos em regiões onde a água é fluoretada ou possui nível de fluoreto natural maior que 4mg/L e em trabalhadores da industria de flúor.
2 – Ao lado uma bomba dosadora
