O documento discute rega localizada, que aplica água em uma fração da área sob baixa pressão para humedecer apenas uma área superficial. Isso traz vantagens como maior eficiência no uso da água e produtividade, mas limitações como entupimento dos emissores. O texto também explica elementos do sistema como emissores, critérios para seleção dos mesmos e conceitos como percentagem da área molhada e turno de rega.

1. REGA LOCALIZADA

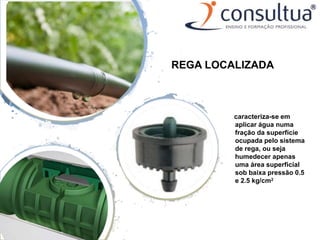

2. REGA LOCALIZADA
caracteriza-se em
aplicar água numa
fração da superfície
ocupada pelo sistema
de rega, ou seja
humedecer apenas
uma área superficial
sob baixa pressão 0.5
e 2.5 kg/cm2

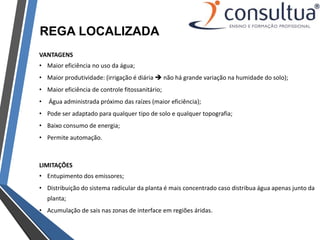

3. REGA LOCALIZADA
VANTAGENS
• Maior eficiência no uso da água;
• Maior produtividade: (irrigação é diária  não há grande variação na humidade do solo);
• Maior eficiência de controle fitossanitário;
• Água administrada próximo das raízes (maior eficiência);
• Pode ser adaptado para qualquer tipo de solo e qualquer topografia;
• Baixo consumo de energia;
• Permite automação.
LIMITAÇÕES
• Entupimento dos emissores;
• Distribuição do sistema radicular da planta é mais concentrado caso distribua água apenas junto da
planta;
• Acumulação de sais nas zonas de interface em regiões áridas.

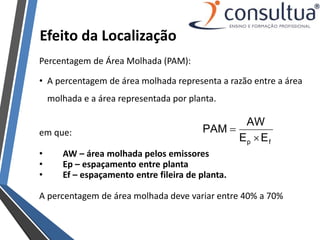

4. Efeito da Localização
Percentagem de Área Molhada (PAM):
• A percentagem de área molhada representa a razão entre a área
molhada e a área representada por planta.
em que:
• AW – área molhada pelos emissores
• Ep – espaçamento entre planta
• Ef – espaçamento entre fileira de planta.
A percentagem de área molhada deve variar entre 40% a 70%
f
p E
E
AW
PAM



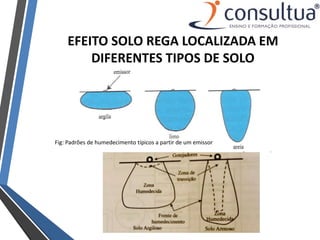

5. EFEITO SOLO REGA LOCALIZADA EM
DIFERENTES TIPOS DE SOLO
Fig: Padrões de humedecimento típicos a partir de um emissor

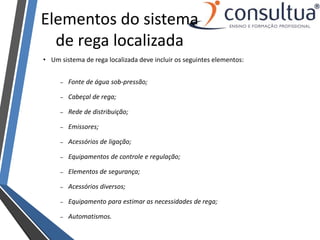

6. Elementos do sistema
de rega localizada
• Um sistema de rega localizada deve incluir os seguintes elementos:
– Fonte de água sob-pressão;
– Cabeçal de rega;
– Rede de distribuição;
– Emissores;
– Acessórios de ligação;
– Equipamentos de controle e regulação;
– Elementos de segurança;
– Acessórios diversos;
– Equipamento para estimar as necessidades de rega;
– Automatismos.

7. Emissores/Gotejadores
Os emissores são os elementos que possibilitam a
distribuição da água (Forma Laminar ou turbulenta) às
culturas, sendo por isso mesmo, dos componentes
mais importantes da instalação.
Características:
• Trabalhem a baixas pressões,
debitando caudais reduzidos,
mas constantes e pouco
sensíveis às variações de
pressão
• Não se entupam com facilidade;
• Sejam compatos, de modo a não
dificultar ostrabalhos;
• Que sejam baratos, mas com
elevada uniformidade de
fabrico, de modo a permitir
uma distribuição homogênea
da água e adubos pelas
parcelas a regar
•

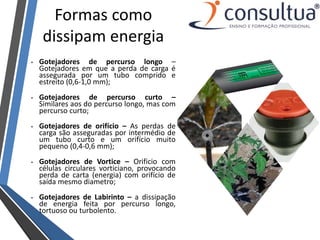

8. Formas como
dissipam energia
• Gotejadores de percurso longo –
Gotejadores em que a perda de carga é
assegurada por um tubo comprido e
estreito (0,6-1,0 mm);
• Gotejadores de percurso curto –
Similares aos do percurso longo, mas com
percurso curto;
• Gotejadores de orifício – As perdas de
carga são asseguradas por intermédio de
um tubo curto e um orifício muito
pequeno (0,4-0,6 mm);
• Gotejadores de Vortice – Orificio com
células circulares vorticiano, provocando
perda de carta (energia) com orifício de
saída mesmo diametro;
• Gotejadores de Labirinto – a dissipação
de energia feita por percurso longo,
tortuoso ou turbolento.

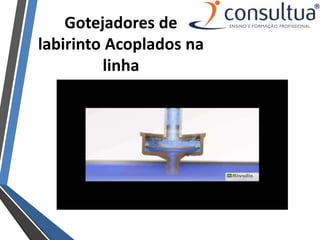

9. Gotejadores de
labirinto Acoplados na
linha

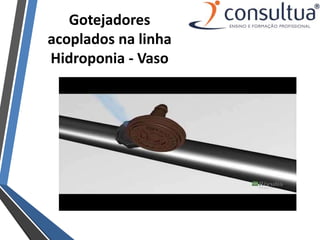

10. Gotejadores
acoplados na linha
Hidroponia - Vaso

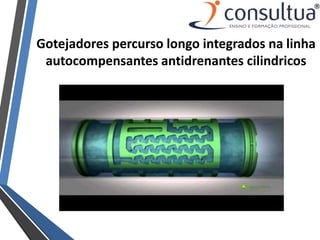

11. Gotejadores percurso longo integrados na linha
autocompensantes antidrenantes cilindricos

12. Gotejadores integrados na linha
percurso longo labirinticos

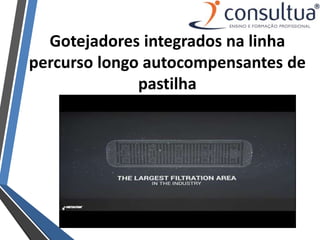

13. Gotejadores integrados na linha
percurso longo autocompensantes de
pastilha

14. Critérios na seleção dos emissores
TIPO DE CULTURA –
ESPAÇAMENTOS,
DENSIDADES, ETC;
NECESSSIDAES DE
FILTRAÇÃO;
DURABILIDADE; SUSCEPTIBILIDADE
DE ENTUPIMENTOS;
GARANTIA DE
DESEMPENHO;
CUSTO DO
MATERIAL;
PREFERÊNCIA DO
AGRICULTOR

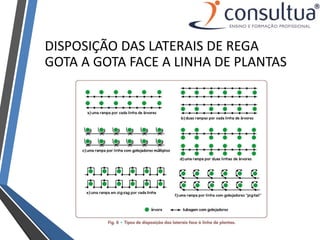

15. DISPOSIÇÃO DAS LATERAIS DE REGA
GOTA A GOTA FACE A LINHA DE PLANTAS

16. Exemplo de curvas de
funcionamento de
gotejadores
integrados

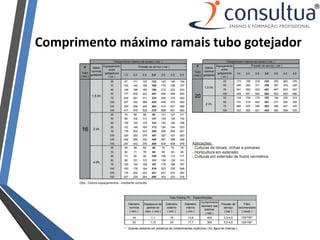

17. Comprimento máximo ramais tubo gotejador

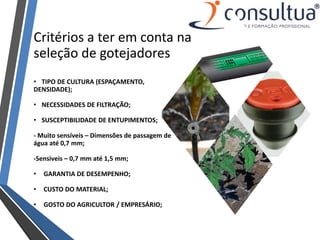

18. • TIPO DE CULTURA (ESPAÇAMENTO,
DENSIDADE);
• NECESSIDADES DE FILTRAÇÃO;
• SUSCEPTIBILIDADE DE ENTUPIMENTOS;
- Muito sensíveis – Dimensões de passagem de
água até 0,7 mm;
-Sensiveis – 0,7 mm até 1,5 mm;
• GARANTIA DE DESEMPENHO;
• CUSTO DO MATERIAL;
• GOSTO DO AGRICULTOR / EMPRESÁRIO;
Critérios a ter em conta na
seleção de gotejadores

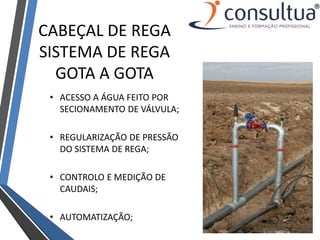

19. CABEÇAL DE REGA
SISTEMA DE REGA
GOTA A GOTA
• ACESSO A ÁGUA FEITO POR
SECIONAMENTO DE VÁLVULA;
• REGULARIZAÇÃO DE PRESSÃO
DO SISTEMA DE REGA;
• CONTROLO E MEDIÇÃO DE
CAUDAIS;
• AUTOMATIZAÇÃO;

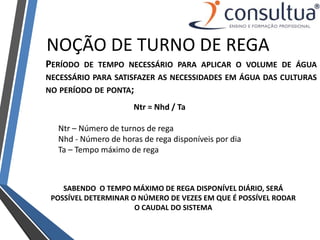

20. NOÇÃO DE TURNO DE REGA
PERÍODO DE TEMPO NECESSÁRIO PARA APLICAR O VOLUME DE ÁGUA
NECESSÁRIO PARA SATISFAZER AS NECESSIDADES EM ÁGUA DAS CULTURAS
NO PERÍODO DE PONTA;
Ntr = Nhd / Ta
Ntr – Número de turnos de rega
Nhd - Número de horas de rega disponíveis por dia
Ta – Tempo máximo de rega
SABENDO O TEMPO MÁXIMO DE REGA DISPONÍVEL DIÁRIO, SERÁ
POSSÍVEL DETERMINAR O NÚMERO DE VEZES EM QUE É POSSÍVEL RODAR
O CAUDAL DO SISTEMA

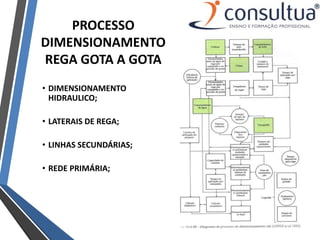

21. PROCESSO
DIMENSIONAMENTO
REGA GOTA A GOTA
• DIMENSIONAMENTO
HIDRAULICO;
• LATERAIS DE REGA;
• LINHAS SECUNDÁRIAS;
• REDE PRIMÁRIA;

22. Dúvidas!!!
