1. Instalações
Hidráulicas/Sanitárias
Água Fria

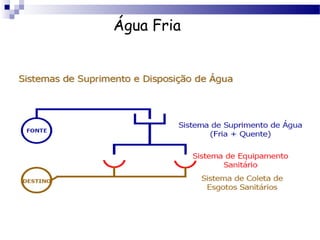

2. Água Fria

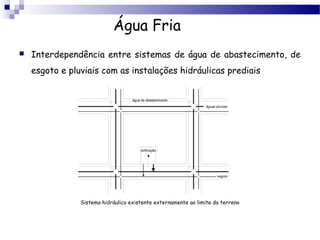

 Interdependência entre sistemas de água de abastecimento, de
esgoto e pluviais com as instalações hidráulicas prediais
água de abastecimento
águas pluviais
edificação
esgoto
Sistema hidráulico existente externamente ao limite do terreno

3. Água Fria

4. Água Fria

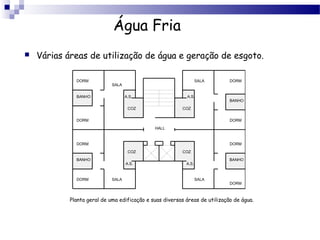

 Várias áreas de utilização de água e geração de esgoto.
DORM SALA DORM
SALA
BANHO A.S. A.S.
BANHO
COZ COZ
DORM DORM
HALL
DORM DORM
COZ COZ
BANHO BANHO
A.S. A.S.
DORM SALA SALA
DORM
Planta geral de uma edificação e suas diversas áreas de utilização de água.

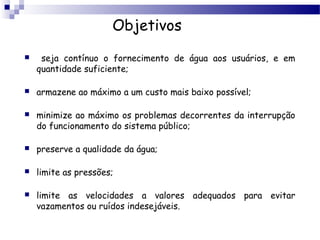

5. Objetivos
 seja contínuo o fornecimento de água aos usuários, e em
quantidade suficiente;
 armazene ao máximo a um custo mais baixo possível;
 minimize ao máximo os problemas decorrentes da interrupção
do funcionamento do sistema público;
 preserve a qualidade da água;
 limite as pressões;
 limite as velocidades a valores adequados para evitar
vazamentos ou ruídos indesejáveis.

6. Conceitos básicos

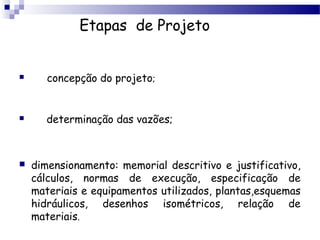

7. Etapas de Projeto
 concepção do projeto;
 determinação das vazões;
 dimensionamento: memorial descritivo e justificativo,
cálculos, normas de execução, especificação de
materiais e equipamentos utilizados, plantas,esquemas
hidráulicos, desenhos isométricos, relação de
materiais.

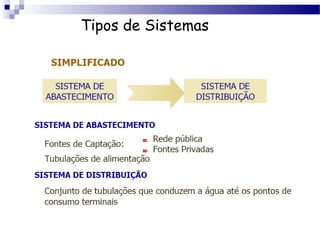

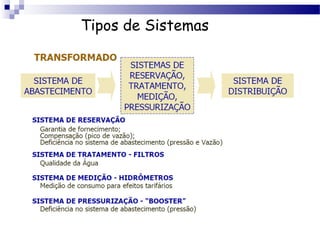

8. Tipos de Sistemas

9. Tipos de Sistemas

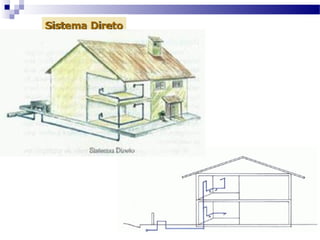

10.  Vantagens: água de melhor qualidade; maior pressão
disponível; menor custo de instalação.
 Desvantagens: falta de água no caso de interrupção;
grande variação de pressão ao longo do dia; limitação de
vazão; maior consumo; etc.

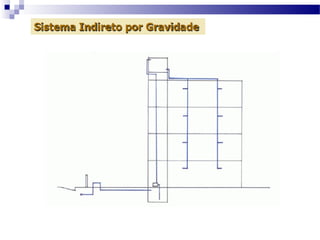

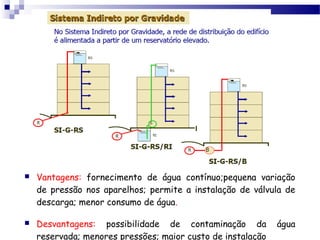

12.  Vantagens: fornecimento de água contínuo;pequena variação
de pressão nos aparelhos; permite a instalação de válvula de
descarga; menor consumo de água.
 Desvantagens: possibilidade de contaminação da água
reservada; menores pressões; maior custo de instalação

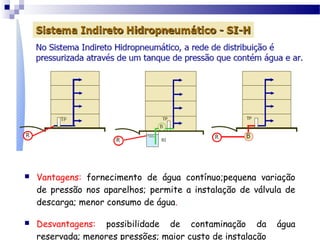

15.  Vantagens: fornecimento de água contínuo;pequena variação
de pressão nos aparelhos; permite a instalação de válvula de
descarga; menor consumo de água.
 Desvantagens: possibilidade de contaminação da água
reservada; menores pressões; maior custo de instalação

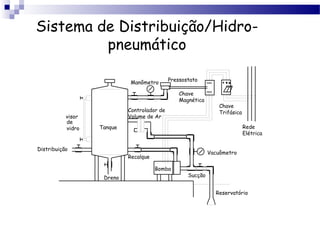

16. Sistema de Distribuição/Hidro-
pneumático
Pressostato
Manômetro
Chave
Magnética
Chave
Controlador de Trifásica
visor Volume de Ar
de
vidro Tanque Rede
Elétrica
Distribuição
Vacuômetro
Recalque
Bomba
Dreno Sucção
Reservatório

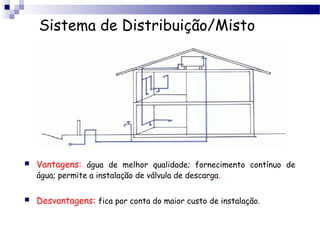

17. Sistema de Distribuição/Misto
 Vantagens: água de melhor qualidade; fornecimento contínuo de
água; permite a instalação de válvula de descarga .
 Desvantagens: fica por conta do maior custo de instalação.

18. Sistema de Distribuição
Indireto c/ redução de pressão
KPa é uma unidade de pressão, chamada QuiloPascal.
1 Kpa = 1000Pascal. Esta é a pressão causada por 10 cm de coluna de água.
10KPa = 10000Pascal seria a pressão de 1 metro de coluna de água (1 mca);

19. Partes Constituintes
Reservatório Superior Extravasor
ou ladrão
Chave
Bóia Dreno
Barrilete
Coluna de Distribuição
Tubo de Recalque
Ramais de
Distribuição
Ramais de
Distribuição
Ramais de
Distribuição
Alimentador Predial Conjunto Moto-Bomba
Tubo de Sucção
Hidrômetro
Ramal Predial Reservatório Inferior
Cavalete
Rede Pública

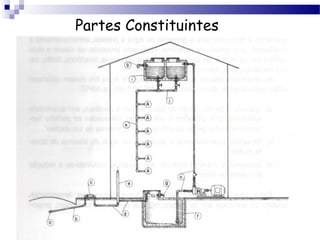

20. Partes Constituintes

21. Terminologia
 Definições extraídas da NBR 5626/1998 – Instalação predial de
água fria
 Água fria: água à  Água potável: água que atende
temperatura dada pelas ao padrão de portabilidade
condições do ambiente; determinado pela Portaria no 36
do Ministério da Saúde

22. Terminologia
 Ramal predial: tubulação compreendida entre a rede pública de
abastecimento de água e a extremidade a montante do alimentador
predial ou de rede predial de distribuição. O ponto onde termina o
ramal predial deve ser definido pela concessionária;
 Alimentador predial: tubulação que liga a fonte de
abastecimento a um reservatório de água de uso doméstico;

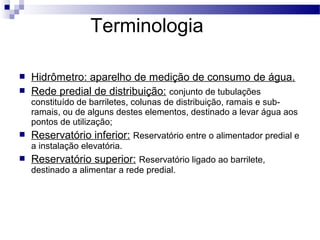

23. Terminologia
 Hidrômetro: aparelho de medição de consumo de água.
 Rede predial de distribuição: conjunto de tubulações
constituído de barriletes, colunas de distribuição, ramais e sub-
ramais, ou de alguns destes elementos, destinado a levar água aos
pontos de utilização;
 Reservatório inferior: Reservatório entre o alimentador predial e
a instalação elevatória.
 Reservatório superior: Reservatório ligado ao barrilete,
destinado a alimentar a rede predial.

24. Terminologia
 Instalação elevatória: sistema
destinado a elevar a pressão da água em
uma instalação predial de água fria,
quando a pressão disponível na fonte de
abastecimento for insuficiente, para
abastecimento do tipo direto, ou para
suprimento do reservatório elevado no
caso de abastecimento do tipo indireto;
Recalque: tubulação compreendida
entre a bomba e o reservatório
superior
Sucção: tubulação compreendida entre
o ponto de entrada de água e a
bomba.

25. Terminologia

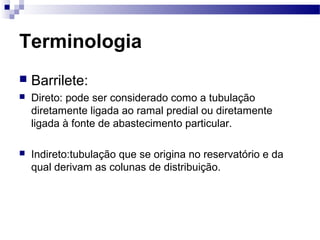

 Barrilete:
 Direto: pode ser considerado como a tubulação
diretamente ligada ao ramal predial ou diretamente
ligada à fonte de abastecimento particular.
 Indireto:tubulação que se origina no reservatório e da
qual derivam as colunas de distribuição.

26. Terminologia
Barrilete:

27. Terminologia

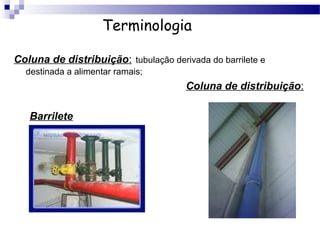

Coluna de distribuição: tubulação derivada do barrilete e
destinada a alimentar ramais;
Coluna de distribuição:
Barrilete

28. Terminologia

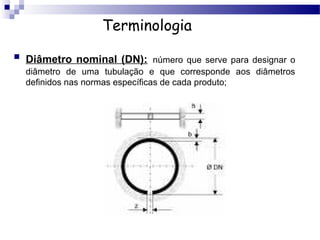

 Diâmetro nominal (DN): número que serve para designar o
diâmetro de uma tubulação e que corresponde aos diâmetros
definidos nas normas específicas de cada produto;

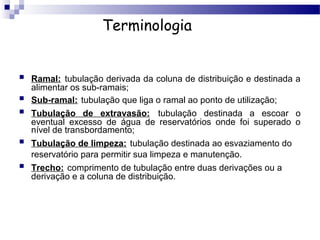

29. Terminologia
 Ramal: tubulação derivada da coluna de distribuição e destinada a
alimentar os sub-ramais;
 Sub-ramal: tubulação que liga o ramal ao ponto de utilização;
 Tubulação de extravasão: tubulação destinada a escoar o
eventual excesso de água de reservatórios onde foi superado o
nível de transbordamento;
 Tubulação de limpeza: tubulação destinada ao esvaziamento do
reservatório para permitir sua limpeza e manutenção.
 Trecho: comprimento de tubulação entre duas derivações ou a
derivação e a coluna de distribuição.

30. Terminologia

31. Terminologia
 Aparelho sanitário: componente destinado ao uso da água ou
ao recebimento de dejetos líquidos e sólidos. Incluem-se nessa
definição aparelhos como bacias sanitárias, lavatórios, pias,
lavadoras de roupa, lavadoras de prato, banheiras etc;

32. Terminologia

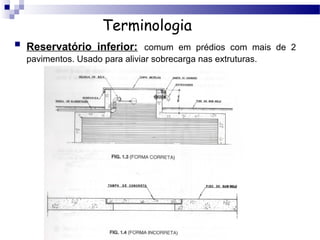

 Reservatório inferior: comum em prédios com mais de 2
pavimentos. Usado para aliviar sobrecarga nas extruturas.

33. Terminologia

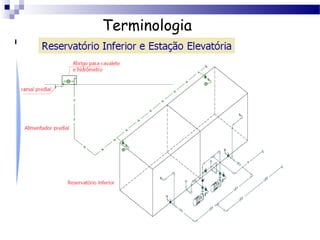

 Reservatório inferior:

34. Terminologia

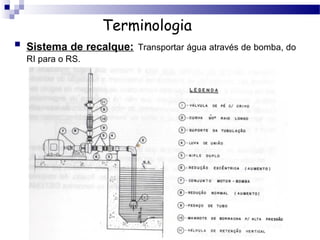

 Sistema de recalque: Transportar água através de bomba, do
RI para o RS.

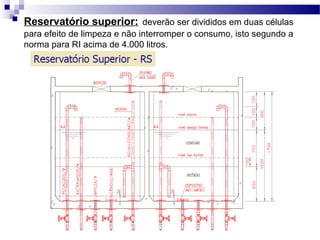

35.  Reservatório superior: deverão ser divididos em duas células
para efeito de limpeza e não interromper o consumo, isto segundo a
norma para RI acima de 4.000 litros.

36.  Reservatório superior:

37. Terminologia

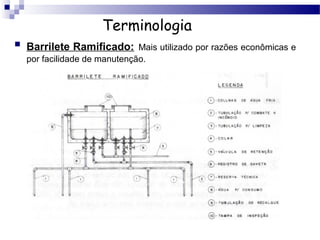

 Barrilete Ramificado: Mais utilizado por razões econômicas e
por facilidade de manutenção.

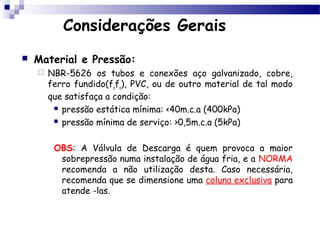

38. Considerações Gerais
 Material e Pressão:
 NBR-5626 os tubos e conexões aço galvanizado, cobre,
ferro fundido(fofo), PVC, ou de outro material de tal modo
que satisfaça a condição:
 pressão estática mínima: <40m.c.a (400kPa)
 pressão mínima de serviço: >0,5m.c.a (5kPa)
OBS: A Válvula de Descarga é quem provoca a maior
sobrepressão numa instalação de água fria, e a NORMA
recomenda a não utilização desta. Caso necessária,
recomenda que se dimensione uma coluna exclusiva para
atende -las.
