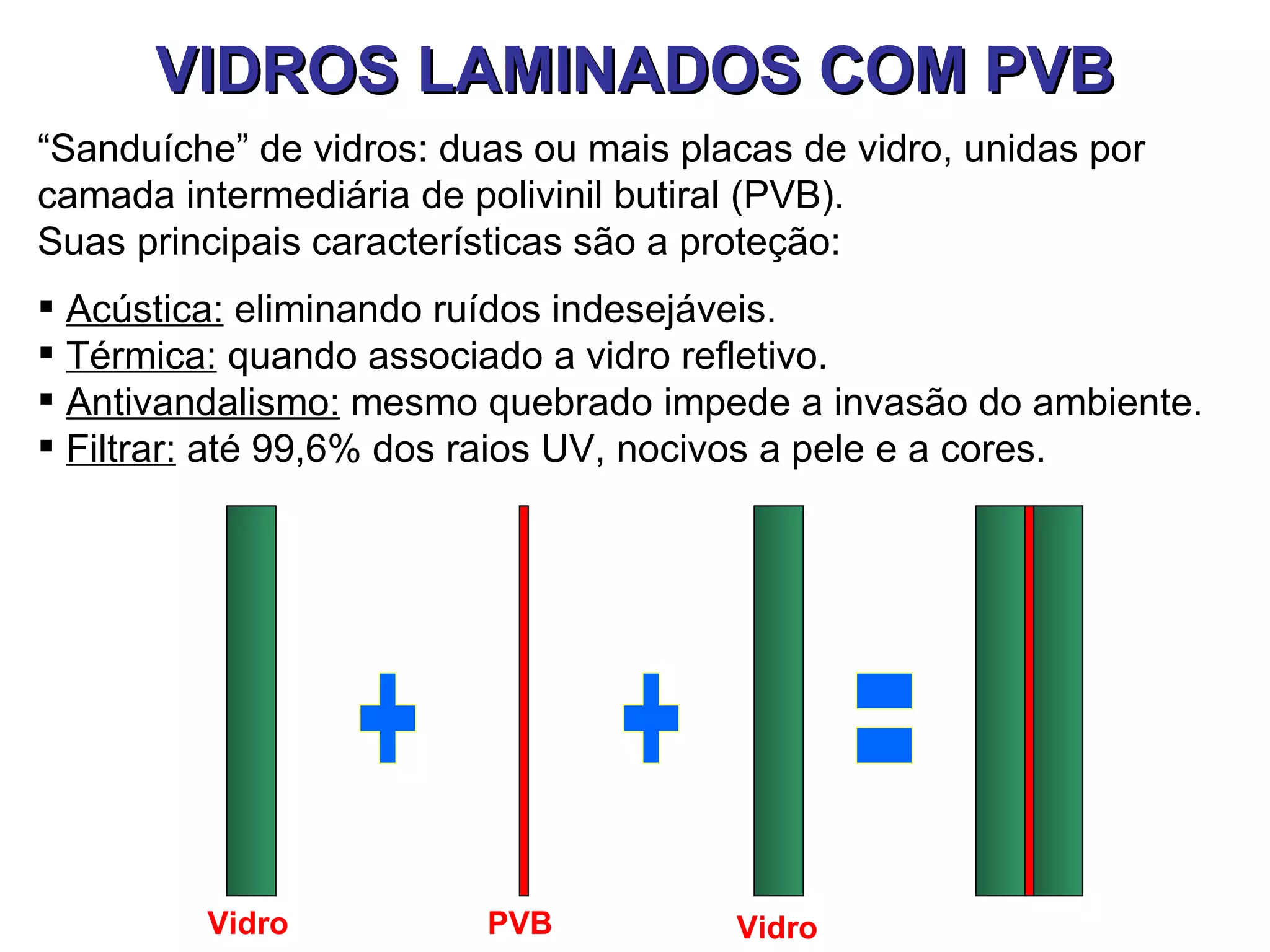

1. VIDROS LAMINADOS COM PVB
“Sanduíche” de vidros: duas ou mais placas de vidro, unidas por
camada intermediária de polivinil butiral (PVB).
Suas principais características são a proteção:
 Acústica: eliminando ruídos indesejáveis.
 Térmica: quando associado a vidro refletivo.
 Antivandalismo: mesmo quebrado impede a invasão do ambiente.
 Filtrar: até 99,6% dos raios UV, nocivos a pele e a cores.
Vidro PVB Vidro

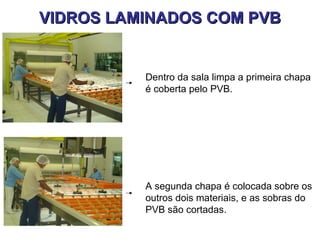

2. VIDROS LAMINADOS COM PVB
Dentro da sala limpa a primeira chapa
é coberta pelo PVB.
A segunda chapa é colocada sobre os
outros dois materiais, e as sobras do
PVB são cortadas.

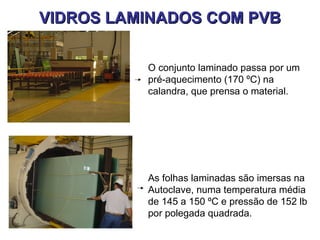

3. VIDROS LAMINADOS COM PVB
O conjunto laminado passa por um
pré-aquecimento (170 ºC) na
calandra, que prensa o material.
As folhas laminadas são imersas na
Autoclave, numa temperatura média
de 145 a 150 ºC e pressão de 152 lb
por polegada quadrada.

4. VIDROS LAMINADOS
 Proteção
 Segurança
 Controle solar
 Controle acústico
 Versatilidade estética

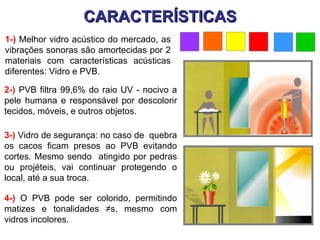

5. CARACTERÍSTICAS
1-) Melhor vidro acústico do mercado, as
vibrações sonoras são amortecidas por 2
materiais com características acústicas
diferentes: Vidro e PVB.
2-) PVB filtra 99,6% do raio UV - nocivo a
pele humana e responsável por descolorir
tecidos, móveis, e outros objetos.
3-) Vidro de segurança: no caso de quebra
os cacos ficam presos ao PVB evitando
cortes. Mesmo sendo atingido por pedras
ou projéteis, vai continuar protegendo o
local, até a sua troca.
4-) O PVB pode ser colorido, permitindo
matizes e tonalidades ≠s, mesmo com
vidros incolores.

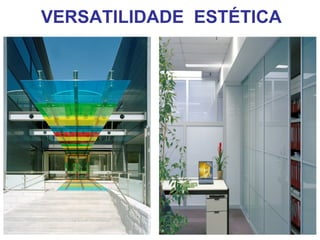

6. VERSATILIDADE ESTÉTICA

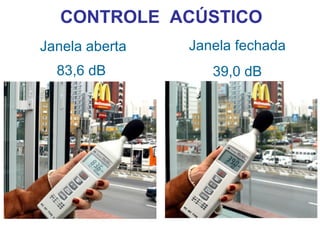

7. CONTROLE ACÚSTICO
Janela aberta Janela fechada
83,6 dB 39,0 dB

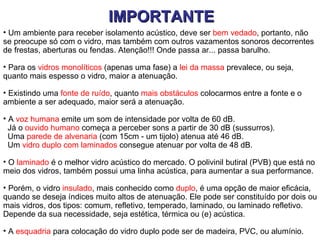

8. IMPORTANTE
• Um ambiente para receber isolamento acústico, deve ser bem vedado, portanto, não
se preocupe só com o vidro, mas também com outros vazamentos sonoros decorrentes
de frestas, aberturas ou fendas. Atenção!!! Onde passa ar... passa barulho.
• Para os vidros monolíticos (apenas uma fase) a lei da massa prevalece, ou seja,
quanto mais espesso o vidro, maior a atenuação.
• Existindo uma fonte de ruído, quanto mais obstáculos colocarmos entre a fonte e o
ambiente a ser adequado, maior será a atenuação.
• A voz humana emite um som de intensidade por volta de 60 dB.
Já o ouvido humano começa a perceber sons a partir de 30 dB (sussurros).
Uma parede de alvenaria (com 15cm - um tijolo) atenua até 46 dB.
Um vidro duplo com laminados consegue atenuar por volta de 48 dB.
• O laminado é o melhor vidro acústico do mercado. O polivinil butiral (PVB) que está no
meio dos vidros, também possui uma linha acústica, para aumentar a sua performance.
• Porém, o vidro insulado, mais conhecido como duplo, é uma opção de maior eficácia,
quando se deseja índices muito altos de atenuação. Ele pode ser constituído por dois ou
mais vidros, dos tipos: comum, refletivo, temperado, laminado, ou laminado refletivo.
Depende da sua necessidade, seja estética, térmica ou (e) acústica.
• A esquadria para colocação do vidro duplo pode ser de madeira, PVC, ou alumínio.

9. ISOLAMENTO ACÚSTICO
Meio V
Som: Propagação por Ondas Mecânicas 25°C (m/s)
Ar 346
Meio: Material; mais comum = “Ar” Água 1498
Ferro 5200
Ruído: Onda sonora não periódica
Vidro 4540
FREQÜÊNCIA TRANSMIÇÃO ACÚSTICA
Qualidade pela qual um som GRAVE "Sound Transmission Class (STC)“
se distingue de um som AGUDO Alexander Graham Bell
Físico Alemão: Heinrich Rudolf Hertz B (bel) – dB decibel
Homem: 100 a 200 Hz (voz grossa)
Amplitude
Mulher : 200 a 400 Hz (voz fina)
Coração Humano Cão, Morcego
Arquitetura: entre 50 e 5000 Hz

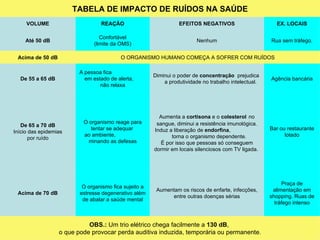

10. TABELA DE IMPACTO DE RUÍDOS NA SAÚDE
VOLUME REAÇÃO EFEITOS NEGATIVOS EX. LOCAIS
Confortável
Até 50 dB Nenhum Rua sem tráfego.
(limite da OMS)
Acima de 50 dB O ORGANISMO HUMANO COMEÇA A SOFRER COM RUÍDOS
A pessoa fica
Diminui o poder de concentração prejudica
De 55 a 65 dB em estado de alerta, Agência bancária
a produtividade no trabalho intelectual.
não relaxa
Aumenta a cortisona e o colesterol no
O organismo reage para sangue, diminui a resistência imunológica.
De 65 a 70 dB
tentar se adequar Induz a liberação de endorfina, Bar ou restaurante
Início das epidemias
ao ambiente, torna o organismo dependente. lotado
por ruído
minando as defesas É por isso que pessoas só conseguem
dormir em locais silenciosos com TV ligada.
Praça de
O organismo fica sujeito a
Aumentam os riscos de enfarte, infecções, alimentação em
Acima de 70 dB estresse degenerativo além
entre outras doenças sérias shopping. Ruas de
de abalar a saúde mental
tráfego intenso
OBS.: Um trio elétrico chega facilmente a 130 dB,
o que pode provocar perda auditiva induzida, temporária ou permanente.

11. ISOLAMENTO ACÚSTICO
Exemplos de níveis de ruídos MATERIAL DE CONSTRUÇÃO dB
Silêncio perfeito (inaldível) 20 dB
Parede Alvenaria 15cm 46
Sussurro leve (cochicho) 30 dB
Casa de Campo (à noite) 40 dB Bloco Vazado 15cm 39
Conversação (nível baixo/normal) 50 dB Gesso 12 mm 28
Bairro Residencial, rua calma 60 dB Madeira 6 mm 17
Bairro Comercial, trafego regular 70 dB Chapa aço 1,5 mm 42
Av. Principal, Cruzam. Urbano 80 dB Vidro Float 4 mm 24
Av. Grande Circul. e Comércio 85 dB
V. F. 6 mm 26
NBR 10.151 DA ABNT V. F. 8 mm 28
Limite máx. recomendável p/: V. Laminado 6 mm 30
Dormir 45 dB V. Lam. 8 mm 32
Leitura 50 dB V. Lam. 10 mm 34
Escritório c/ ativid. intelectuais 60 dB
V. Duplo 4 / 12 / 4 34
Bares e Restaurantes (lotados) 65 dB
Mercados (c/ muita freqüência) 75 dB V. D. (lam. 8) / 12 / 4 40
Fábricas (até 08 h de trabalho) 85 dB V. D. (lam. 8) / 12 / (lam. 8) 48
Valores aproximados
