1. Unidade 2 Equipamentos

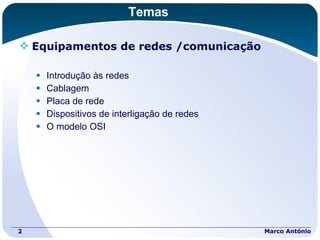

2. Temas Equipamentos de redes /comunicação Introdução às redes Cablagem Placa de rede Dispositivos de interligação de redes O modelo OSI Marco António

3. Introdução às redes Noção de rede e de redes de computadores Rede – sistema de objectos ou pessoas conectados entre si. Rede de computadores - conjunto de meios físicos e lógicos que permitem a comunicação de informações entre sistemas, quaisquer que sejam as distâncias. Marco António

4. Introdução às redes Noção de rede e de redes de computadores Evolução Marco António

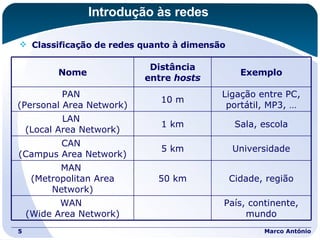

5. Introdução às redes Classificação de redes quanto à dimensão Marco António Nome Distância entre hosts Exemplo PAN (Personal Area Network) 10 m Ligação entre PC, portátil, MP3, … LAN (Local Area Network) 1 km Sala, escola CAN (Campus Area Network) 5 km Universidade MAN (Metropolitan Area Network) 50 km Cidade, região WAN (Wide Area Network) País, continente, mundo

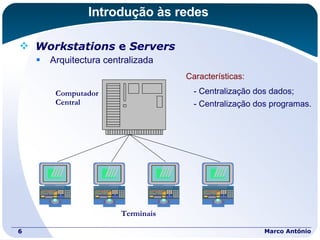

6. Introdução às redes Workstations e Servers Arquitectura centralizada Marco António - Centralização dos dados; - Centralização dos programas. Características: Computador Central Terminais

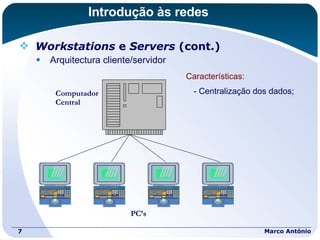

7. Introdução às redes Workstations e Servers (cont.) Arquitectura cliente/servidor Marco António - Centralização dos dados; Características: Computador Central PC’s

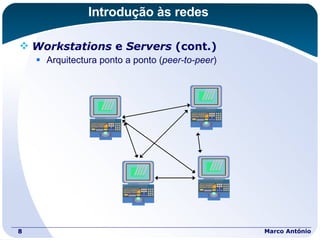

8. Introdução às redes Workstations e Servers (cont.) Arquitectura ponto a ponto ( peer-to-peer ) Marco António

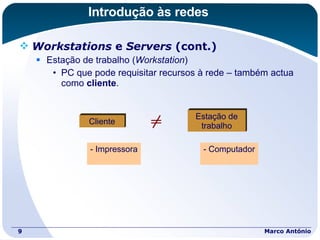

9. Introdução às redes Workstations e Servers (cont.) Estação de trabalho ( Workstation ) PC que pode requisitar recursos à rede – também actua como cliente . Marco António Cliente Estação de trabalho Impressora Computador

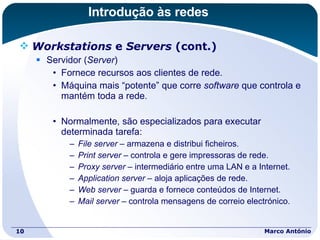

10. Introdução às redes Workstations e Servers (cont.) Servidor ( Server ) Fornece recursos aos clientes de rede. Máquina mais “potente” que corre software que controla e mantém toda a rede. Normalmente, são especializados para executar determinada tarefa: File server – armazena e distribui ficheiros. Print server – controla e gere impressoras de rede. Proxy server – intermediário entre uma LAN e a Internet. Application server – aloja aplicações de rede. Web server – guarda e fornece conteúdos de Internet. Mail server – controla mensagens de correio electrónico. Marco António

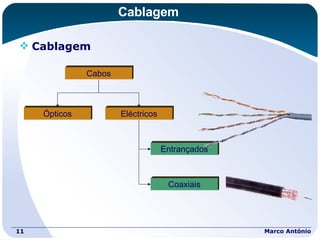

11. Cablagem Cablagem Marco António Cabos Ópticos Eléctricos Entrançados Coaxiais

12. Cablagem Cablagem Marco António

13. Cablagem Cablagem (cont.) Cabo coaxial Composto por: Condutor de cobre Camada isoladora Malha de cobre Camada protectora Designações: Cabo coaxial 10base2 Cabo coaxial 10base5 Marco António

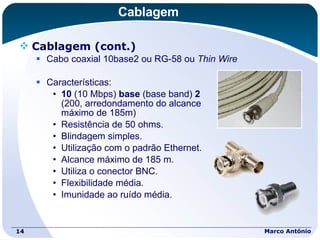

14. Cablagem Cablagem (cont.) Cabo coaxial 10base2 ou RG-58 ou Thin Wire Características: 10 (10 Mbps) base (base band) 2 (200, arredondamento do alcance máximo de 185m) Resistência de 50 ohms. Blindagem simples. Utilização com o padrão Ethernet. Alcance máximo de 185 m. Utiliza o conector BNC. Flexibilidade média. Imunidade ao ruído média. Marco António

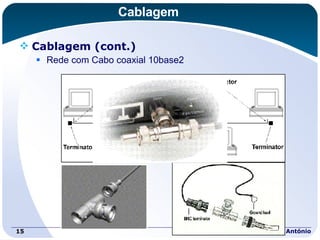

15. Cablagem Cablagem (cont.) Rede com Cabo coaxial 10base2 Marco António

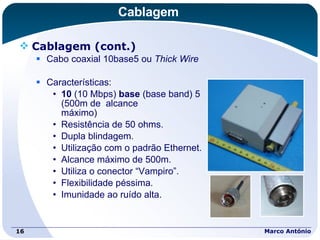

16. Cablagem Cablagem (cont.) Cabo coaxial 10base5 ou Thick Wire Características: 10 (10 Mbps) base (base band) 5 (500m de alcance máximo) Resistência de 50 ohms. Dupla blindagem. Utilização com o padrão Ethernet. Alcance máximo de 500m. Utiliza o conector “Vampiro”. Flexibilidade péssima. Imunidade ao ruído alta. Marco António

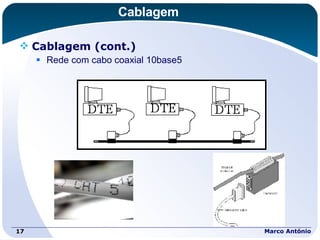

17. Cablagem Cablagem (cont.) Rede com cabo coaxial 10base5 Marco António

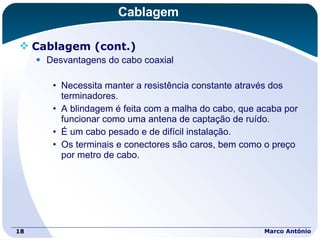

18. Cablagem Cablagem (cont.) Desvantagens do cabo coaxial Necessita manter a resistência constante através dos terminadores. A blindagem é feita com a malha do cabo, que acaba por funcionar como uma antena de captação de ruído. É um cabo pesado e de difícil instalação. Os terminais e conectores são caros, bem como o preço por metro de cabo. Marco António

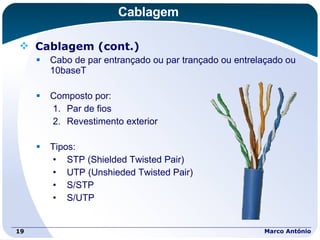

19. Cablagem Cablagem (cont.) Cabo de par entrançado ou par trançado ou entrelaçado ou 10baseT Composto por: Par de fios Revestimento exterior Tipos: STP (Shielded Twisted Pair) UTP (Unshieded Twisted Pair) S/STP S/UTP Marco António

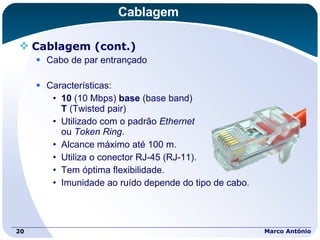

20. Cablagem Cablagem (cont.) Cabo de par entrançado Características: 10 (10 Mbps) base (base band) T (Twisted pair) Utilizado com o padrão Ethernet ou Token Ring . Alcance máximo até 100 m. Utiliza o conector RJ-45 (RJ-11). Tem óptima flexibilidade. Imunidade ao ruído depende do tipo de cabo. Marco António

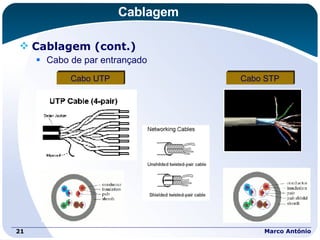

21. Cablagem Cablagem (cont.) Cabo de par entrançado Marco António Cabo UTP Cabo STP

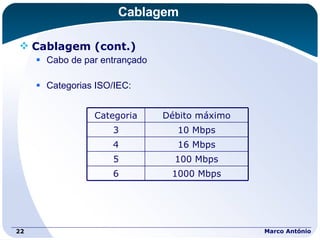

22. Cablagem Cablagem (cont.) Cabo de par entrançado Categorias ISO/IEC: Marco António Categoria Débito máximo 3 10 Mbps 4 16 Mbps 5 100 Mbps 6 1000 Mbps

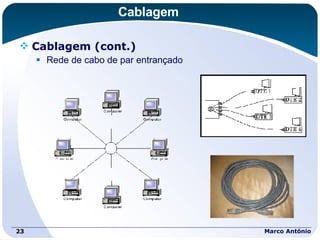

23. Cablagem Cablagem (cont.) Rede de cabo de par entrançado Marco António

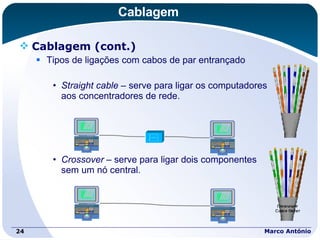

24. Cablagem Cablagem (cont.) Tipos de ligações com cabos de par entrançado Straight cable – serve para ligar os computadores aos concentradores de rede. Crossover – serve para ligar dois componentes sem um nó central. Marco António

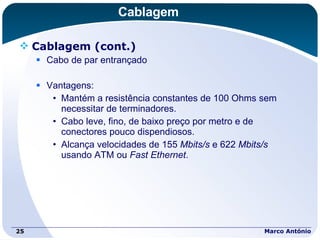

25. Cablagem Cablagem (cont.) Cabo de par entrançado Vantagens: Mantém a resistência constantes de 100 Ohms sem necessitar de terminadores. Cabo leve, fino, de baixo preço por metro e de conectores pouco dispendiosos. Alcança velocidades de 155 Mbits/s e 622 Mbits/s usando ATM ou Fast Ethernet . Marco António

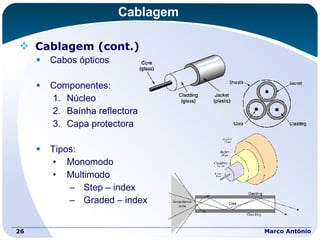

26. Cablagem Cablagem (cont.) Cabos ópticos Componentes: Núcleo Baínha reflectora Capa protectora Tipos: Monomodo Multimodo Step – index Graded – index Marco António

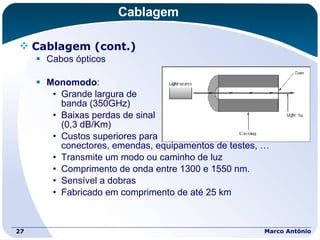

27. Cablagem Cablagem (cont.) Cabos ópticos Monomodo : Grande largura de banda (350GHz) Baixas perdas de sinal (0,3 dB/Km) Custos superiores para conectores, emendas, equipamentos de testes, … Transmite um modo ou caminho de luz Comprimento de onda entre 1300 e 1550 nm. Sensível a dobras Fabricado em comprimento de até 25 km Marco António

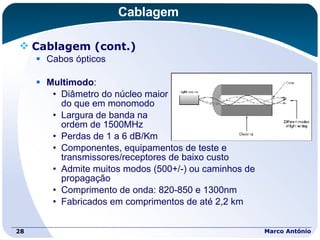

28. Cablagem Cablagem (cont.) Cabos ópticos Multimodo : Diâmetro do núcleo maior do que em monomodo Largura de banda na ordem de 1500MHz Perdas de 1 a 6 dB/Km Componentes, equipamentos de teste e transmissores/receptores de baixo custo Admite muitos modos (500+/-) ou caminhos de propagação Comprimento de onda: 820-850 e 1300nm Fabricados em comprimentos de até 2,2 km Marco António

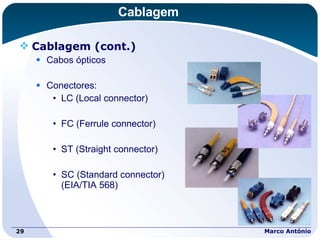

29. Cablagem Cablagem (cont.) Cabos ópticos Conectores: LC (Local connector) FC (Ferrule connector) ST (Straight connector) SC (Standard connector) (EIA/TIA 568) Marco António

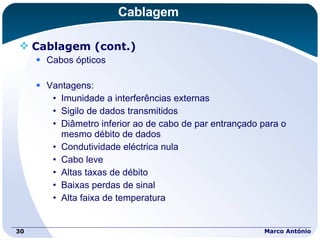

30. Cablagem Cablagem (cont.) Cabos ópticos Vantagens: Imunidade a interferências externas Sigilo de dados transmitidos Diâmetro inferior ao de cabo de par entrançado para o mesmo débito de dados Condutividade eléctrica nula Cabo leve Altas taxas de débito Baixas perdas de sinal Alta faixa de temperatura Marco António

31. Cablagem Cablagem (cont.) Comparação entre cabos Marco António Meio Pares de fios Cabo coaxial Fibra óptica Custo Baixo Médio Alto Facilidade de instalação Fácil Média Fácil/Difícil Imunidade a ruído Média Média Alta Capacidade de transmissão Média/Alta Baixa Alta Facilidade de expansão Fácil Difícil Fácil

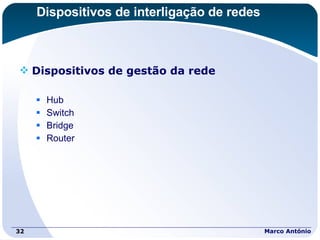

32. Dispositivos de interligação de redes Dispositivos de gestão da rede Hub Switch Bridge Router Marco António

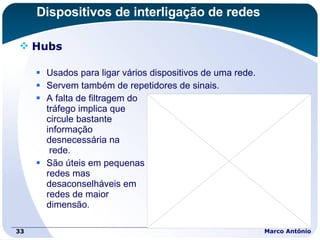

33. Dispositivos de interligação de redes Hubs Usados para ligar vários dispositivos de uma rede. Servem também de repetidores de sinais. A falta de filtragem do tráfego implica que circule bastante informação desnecessária na rede. São úteis em pequenas redes mas desaconselháveis em redes de maior dimensão. Marco António

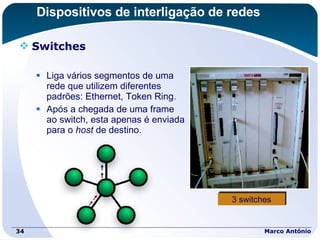

34. Dispositivos de interligação de redes Switches Liga vários segmentos de uma rede que utilizem diferentes padrões: Ethernet, Token Ring. Após a chegada de uma frame ao switch, esta apenas é enviada para o host de destino. Marco António 3 switches

35. Dispositivos de interligação de redes Bridge Divide uma rede em sub-redes com o objectivo de reduzir tráfego ou compatibilizar diferentes padrões de redes. Função similar aos switches. Marco António

36. Dispositivos de interligação de redes Router Liga vários segmentos de uma rede que utilizem diferentes padrões. Pode tomar decisões inteligentes de como fazer chegar os dados ao seu destino, baseado nas informações que obtém da própria rede. Marco António

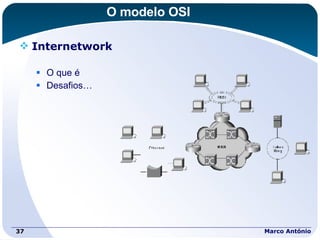

37. O modelo OSI Internetwork O que é Desafios… Marco António

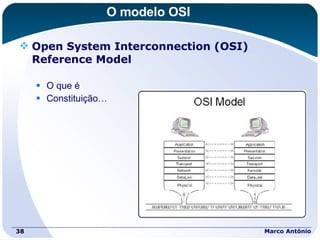

38. O modelo OSI Open System Interconnection (OSI) Reference Model O que é Constituição… Marco António

39. O modelo OSI OSI Interacção entre camadas Marco António

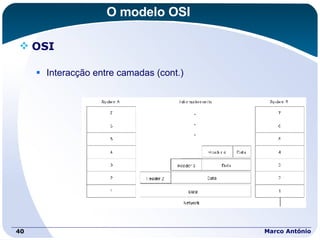

40. O modelo OSI OSI Interacção entre camadas (cont.) Marco António

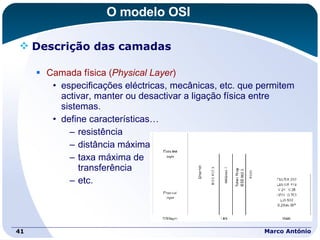

41. O modelo OSI Descrição das camadas Camada física ( Physical Layer ) especificações eléctricas, mecânicas, etc. que permitem activar, manter ou desactivar a ligação física entre sistemas. define características… resistência distância máxima taxa máxima de transferência etc. Marco António

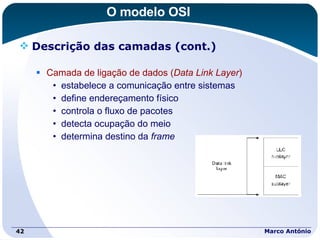

42. O modelo OSI Descrição das camadas (cont.) Camada de ligação de dados ( Data Link Layer ) estabelece a comunicação entre sistemas define endereçamento físico controla o fluxo de pacotes detecta ocupação do meio determina destino da frame Marco António

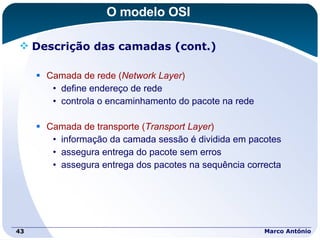

43. O modelo OSI Descrição das camadas (cont.) Camada de rede ( Network Layer ) define endereço de rede controla o encaminhamento do pacote na rede Camada de transporte ( Transport Layer ) informação da camada sessão é dividida em pacotes assegura entrega do pacote sem erros assegura entrega dos pacotes na sequência correcta Marco António

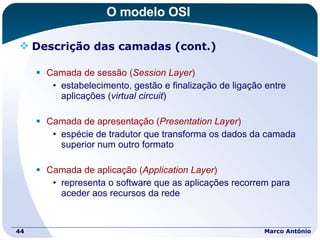

44. O modelo OSI Descrição das camadas (cont.) Camada de sessão ( Session Layer ) estabelecimento, gestão e finalização de ligação entre aplicações ( virtual circuit ) Camada de apresentação ( Presentation Layer ) espécie de tradutor que transforma os dados da camada superior num outro formato Camada de aplicação ( Application Layer ) representa o software que as aplicações recorrem para aceder aos recursos da rede Marco António

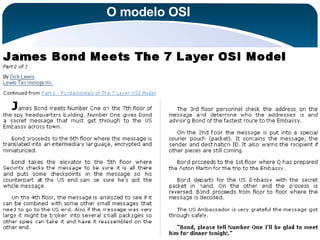

45. O modelo OSI Marco António PMMREI -
