1. Redes de
Computadores
Ana Beatriz N.º 1
7.º B
Prof.: João Rios

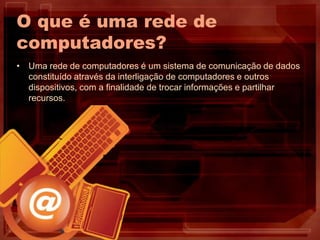

2. O que é uma rede de
computadores?
• Uma rede de computadores é um sistema de comunicação de dados
constituído através da interligação de computadores e outros
dispositivos, com a finalidade de trocar informações e partilhar
recursos.

3. Alguns dos responsaveis
pelas redes de hoje em dia
Donaldo
Davis
Paul
Barman
Leonard
Kleinrock

4. Modelagem de rede de
computadores
• PAN
• LAN
• CAN
• VAN
• MAN
• WAN
• SAN

5. Hardwares de rede
• Cabo coaxial
• Cabo de fibra óptica
• Cabo de par trançado
• Repetidor
• Transceptor
• Estação de trabalho
• Placa de rede
• Concentrador (hub)
• Comutador (switch)
• Roteador (router/gateway)
• Modem
• Porta de Ligação (gateway router)
• Ponte (bridge)
• Servidor
• Servidor de arquivos
• Servidor de comunicações
• Servidor de disco
• Servidor de impressão
• Servidor de bluetooth

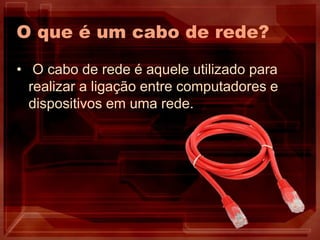

6. O que é um cabo de rede?
• O cabo de rede é aquele utilizado para
realizar a ligação entre computadores e
dispositivos em uma rede.

7. O que é um router?
Em traços gerais um router
(ou encaminhador) é um
equipamento activo de uma
rede de dados quer permite
a comunicação entre
dispositivos de redes
diferentes e totalmente
autónomas.

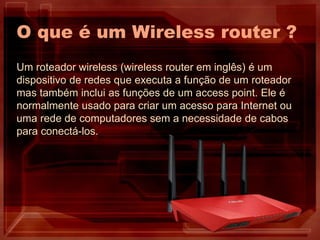

8. O que é um Wireless router ?
Um roteador wireless (wireless router em inglês) é um
dispositivo de redes que executa a função de um roteador
mas também inclui as funções de um access point. Ele é
normalmente usado para criar um acesso para Internet ou
uma rede de computadores sem a necessidade de cabos
para conectá-los.

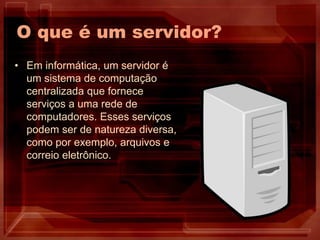

9. O que é um servidor?
• Em informática, um servidor é
um sistema de computação
centralizada que fornece
serviços a uma rede de
computadores. Esses serviços
podem ser de natureza diversa,
como por exemplo, arquivos e
correio eletrônico.

10. Redes – Meios Fisicos

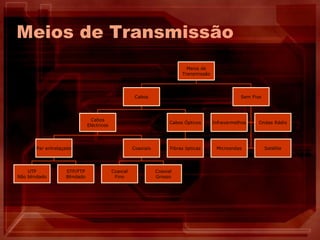

11. Meios de Transmissão
Meios de
Transmissão
Cabos
Cabos
Eléctricos
Par entrelaçado
UTP
Não blindado
STP/FTP
Blindado
Coaxiais
Coaxial
Fino
Coaxial
Grosso
Cabos Ópticos
Fibras ópticas
Sem Fios
Infravermelhos Ondas Rádio
Microondas Satélite

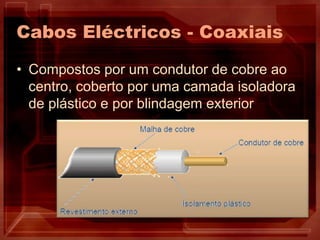

12. Cabos Eléctricos - Coaxiais
• Compostos por um condutor de cobre ao
centro, coberto por uma camada isoladora
de plástico e por blindagem exterior

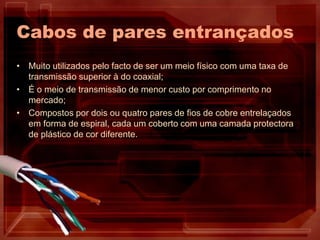

13. Cabos de pares entrançados
• Muito utilizados pelo facto de ser um meio físico com uma taxa de
transmissão superior à do coaxial;
• É o meio de transmissão de menor custo por comprimento no
mercado;
• Compostos por dois ou quatro pares de fios de cobre entrelaçados
em forma de espiral, cada um coberto com uma camada protectora
de plástico de cor diferente.

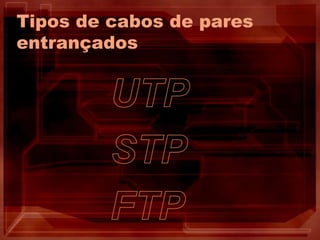

14. Tipos de cabos de pares
entrançados

15. Categorias dos cabos
entrançados
Categoria Taxa de transmissão Tipos de cabos e frequências
3 Velocidades até 10Mbps; Cabos UTP, S/UTP e STP até 16Mhz
4 Velocidades até 16Mbps; Cabos UTP, S/UTP e STP a 20Mhz
5 e 5e Velocidades de 100Mbps a 1000Mbps; Cabos UTP, S/UTP e STP até 100Mhz
6 e 6a Velocidades de 1000Mbps a 10Gbps
Cabos UTP, S/UTP, STP
250 Mhz (cat. 6) até 500Mhz (6a)
7 e 7a Velocidades até 10Gbps
STP/ FTP
frequências até 600 Mhz – 1200 Mhz

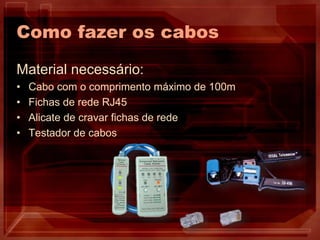

16. Como fazer os cabos
Material necessário:
• Cabo com o comprimento máximo de 100m
• Fichas de rede RJ45
• Alicate de cravar fichas de rede
• Testador de cabos

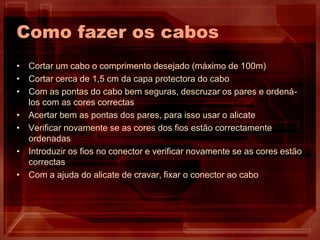

17. Como fazer os cabos
• Cortar um cabo o comprimento desejado (máximo de 100m)
• Cortar cerca de 1,5 cm da capa protectora do cabo
• Com as pontas do cabo bem seguras, descruzar os pares e ordená-
los com as cores correctas
• Acertar bem as pontas dos pares, para isso usar o alicate
• Verificar novamente se as cores dos fios estão correctamente
ordenadas
• Introduzir os fios no conector e verificar novamente se as cores estão
correctas
• Com a ajuda do alicate de cravar, fixar o conector ao cabo

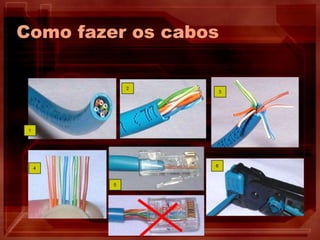

18. Como fazer os cabos

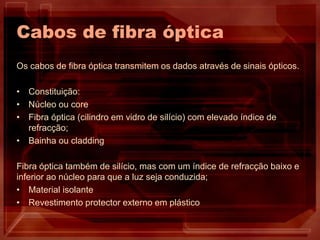

19. Cabos de fibra óptica
Os cabos de fibra óptica transmitem os dados através de sinais ópticos.
• Constituição:
• Núcleo ou core
• Fibra óptica (cilindro em vidro de silício) com elevado índice de
refracção;
• Bainha ou cladding
Fibra óptica também de silício, mas com um índice de refracção baixo e
inferior ao núcleo para que a luz seja conduzida;
• Material isolante
• Revestimento protector externo em plástico

20. Tipos de Fibra
