1. ETHERNET
Daniela, Dienifer, Gabriele, Karine e Verenice

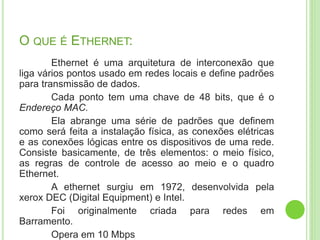

2. O QUE É ETHERNET:
Ethernet é uma arquitetura de interconexão que
liga vários pontos usado em redes locais e define padrões
para transmissão de dados.
Cada ponto tem uma chave de 48 bits, que é o
Endereço MAC.
Ela abrange uma série de padrões que definem
como será feita a instalação física, as conexões elétricas
e as conexões lógicas entre os dispositivos de uma rede.
Consiste basicamente, de três elementos: o meio físico,
as regras de controle de acesso ao meio e o quadro
Ethernet.
A ethernet surgiu em 1972, desenvolvida pela
xerox DEC (Digital Equipment) e Intel.
Foi originalmente criada para redes em
Barramento.
Opera em 10 Mbps

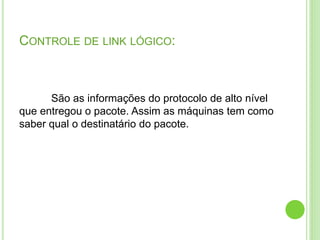

3. CONTROLE DE LINK LÓGICO:
São as informações do protocolo de alto nível
que entregou o pacote. Assim as máquinas tem como
saber qual o destinatário do pacote.

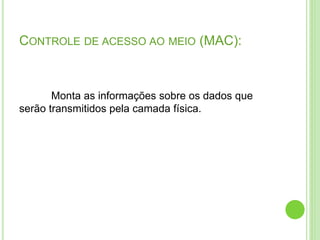

4. CONTROLE DE ACESSO AO MEIO (MAC):
Monta as informações sobre os dados que
serão transmitidos pela camada física.

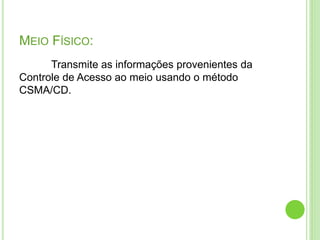

5. MEIO FÍSICO:
Transmite as informações provenientes da
Controle de Acesso ao meio usando o método
CSMA/CD.

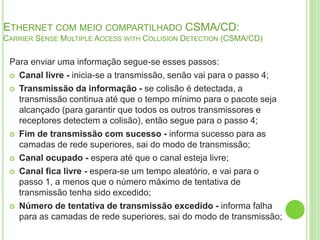

6. ETHERNET COM MEIO COMPARTILHADO CSMA/CD:
CARRIER SENSE MULTIPLE ACCESS WITH COLLISION DETECTION (CSMA/CD)
Para enviar uma informação segue-se esses passos:
 Canal livre - inicia-se a transmissão, senão vai para o passo 4;
 Transmissão da informação - se colisão é detectada, a
transmissão continua até que o tempo mínimo para o pacote seja
alcançado (para garantir que todos os outros transmissores e
receptores detectem a colisão), então segue para o passo 4;
 Fim de transmissão com sucesso - informa sucesso para as
camadas de rede superiores, sai do modo de transmissão;
 Canal ocupado - espera até que o canal esteja livre;
 Canal fica livre - espera-se um tempo aleatório, e vai para o
passo 1, a menos que o número máximo de tentativa de
transmissão tenha sido excedido;
 Número de tentativa de transmissão excedido - informa falha
para as camadas de rede superiores, sai do modo de transmissão;

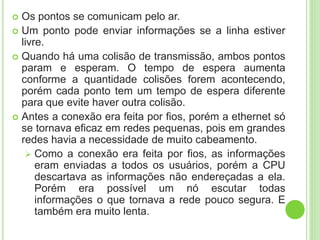

7.  Os pontos se comunicam pelo ar.
 Um ponto pode enviar informações se a linha estiver
livre.
 Quando há uma colisão de transmissão, ambos pontos
param e esperam. O tempo de espera aumenta
conforme a quantidade colisões forem acontecendo,
porém cada ponto tem um tempo de espera diferente
para que evite haver outra colisão.
 Antes a conexão era feita por fios, porém a ethernet só
se tornava eficaz em redes pequenas, pois em grandes
redes havia a necessidade de muito cabeamento.
 Como a conexão era feita por fios, as informações
eram enviadas a todos os usuários, porém a CPU
descartava as informações não endereçadas a ela.
Porém era possível um nó escutar todas
informações o que tornava a rede pouco segura. E
também era muito lenta.

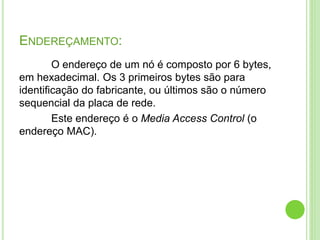

8. ENDEREÇAMENTO:
O endereço de um nó é composto por 6 bytes,
em hexadecimal. Os 3 primeiros bytes são para
identificação do fabricante, ou últimos são o número
sequencial da placa de rede.
Este endereço é o Media Access Control (o
endereço MAC).

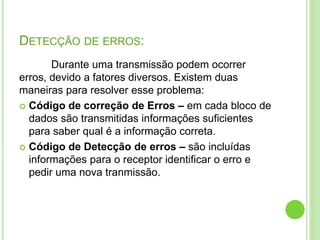

9. DETECÇÃO DE ERROS:
Durante uma transmissão podem ocorrer
erros, devido a fatores diversos. Existem duas
maneiras para resolver esse problema:
 Código de correção de Erros – em cada bloco de
dados são transmitidas informações suficientes
para saber qual é a informação correta.
 Código de Detecção de erros – são incluídas
informações para o receptor identificar o erro e
pedir uma nova tranmissão.

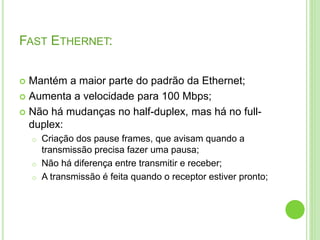

10. FAST ETHERNET:
 Mantém a maior parte do padrão da Ethernet;
 Aumenta a velocidade para 100 Mbps;
 Não há mudanças no half-duplex, mas há no full-duplex:
o Criação dos pause frames, que avisam quando a
transmissão precisa fazer uma pausa;
o Não há diferença entre transmitir e receber;
o A transmissão é feita quando o receptor estiver pronto;

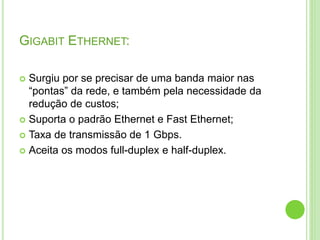

11. GIGABIT ETHERNET:
 Surgiu por se precisar de uma banda maior nas
“pontas” da rede, e também pela necessidade da
redução de custos;
 Suporta o padrão Ethernet e Fast Ethernet;
 Taxa de transmissão de 1 Gbps.
 Aceita os modos full-duplex e half-duplex.

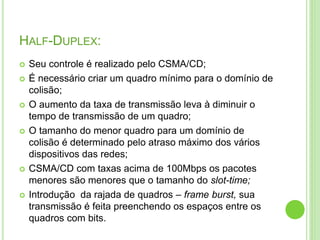

12. HALF-DUPLEX:
 Seu controle é realizado pelo CSMA/CD;
 É necessário criar um quadro mínimo para o domínio de
colisão;
 O aumento da taxa de transmissão leva à diminuir o
tempo de transmissão de um quadro;
 O tamanho do menor quadro para um domínio de
colisão é determinado pelo atraso máximo dos vários
dispositivos das redes;
 CSMA/CD com taxas acima de 100Mbps os pacotes
menores são menores que o tamanho do slot-time;
 Introdução da rajada de quadros – frame burst, sua
transmissão é feita preenchendo os espaços entre os
quadros com bits.

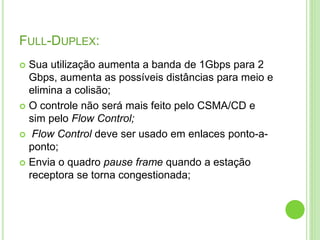

13. FULL-DUPLEX:
 Sua utilização aumenta a banda de 1Gbps para 2
Gbps, aumenta as possíveis distâncias para meio e
elimina a colisão;
 O controle não será mais feito pelo CSMA/CD e
sim pelo Flow Control;
 Flow Control deve ser usado em enlaces ponto-a-ponto;
 Envia o quadro pause frame quando a estação
receptora se torna congestionada;

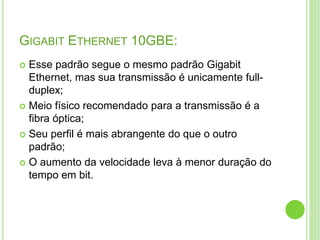

14. GIGABIT ETHERNET 10GBE:
 Esse padrão segue o mesmo padrão Gigabit
Ethernet, mas sua transmissão é unicamente full-duplex;
 Meio físico recomendado para a transmissão é a
fibra óptica;
 Seu perfil é mais abrangente do que o outro
padrão;
 O aumento da velocidade leva à menor duração do
tempo em bit.
