Treinamento SAP ABAP

ABAP - Advanced Business Application Programming
Academia ABAP
13/01/2014
Marcos Aurélio Paixão

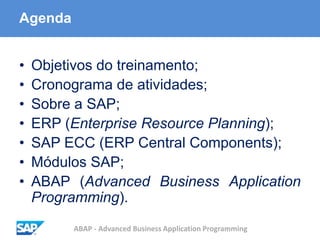

Agenda
• Objetivos do treinamento;
• Cronograma de atividades;
• Sobre a SAP;
• ERP (Enterprise Resource Planning);
• SAP ECC (ERP Central Components);
• Módulos SAP;
• ABAP (Advanced Business Application
Programming).

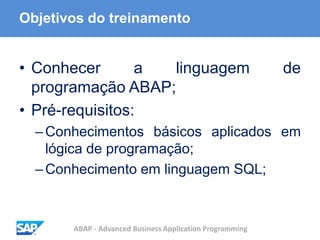

Objetivos do treinamento
• Conhecer a linguagem de
programação ABAP;
• Pré-requisitos:
–Conhecimentos básicos aplicados em
lógica de programação;
–Conhecimento em linguagem SQL;

Cronograma de atividades
• Segundas, quartas e sextas-feiras;
• De 19:00 às 22:00;
• A partir de 13/01/2014 a 10/02/2014.

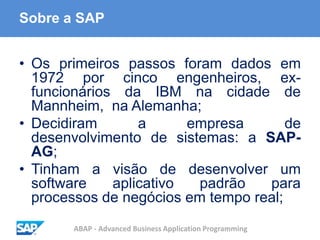

Sobre a SAP
• Os primeiros passos foram dados em
1972 por cinco engenheiros, ex-
funcionários da IBM na cidade de
Mannheim, na Alemanha;
• Decidiram a empresa de
desenvolvimento de sistemas: a SAP-
AG;
• Tinham a visão de desenvolver um
software aplicativo padrão para
processos de negócios em tempo real;

Sobre a SAP
• A sigla SAP é uma abreviação, em
língua alemã, para o acrônimo
Sistemas, Aplicativos e Produtos para
Processamento de Dados em
português;
• AG é a abreviatura utilizada na
Alemanha para empresas do tipo
S/A.

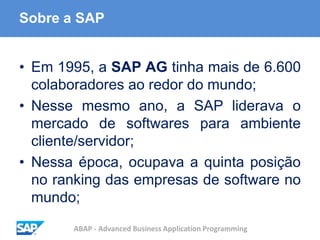

Sobre a SAP
• Em 1995, a SAP AG tinha mais de 6.600
colaboradores ao redor do mundo;
• Nesse mesmo ano, a SAP liderava o
mercado de softwares para ambiente
cliente/servidor;
• Nessa época, ocupava a quinta posição
no ranking das empresas de software no
mundo;

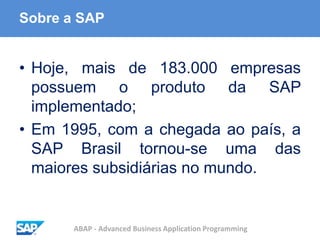

Sobre a SAP
• Hoje, mais de 183.000 empresas
possuem o produto da SAP
implementado;
• Em 1995, com a chegada ao país, a
SAP Brasil tornou-se uma das
maiores subsidiárias no mundo.

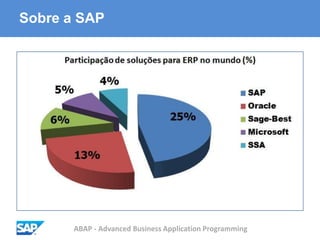

Sobre a SAP

ERP (Enterprise Resource Planning)
• ERP é uma abreviação em língua
inglesa para o acrônimo
Planejamento dos Recursos
Empresariais;
• Por vezes, é citado como SIGE, ou
Sistema de Informações Gerenciais
em diversas literaturas em português;

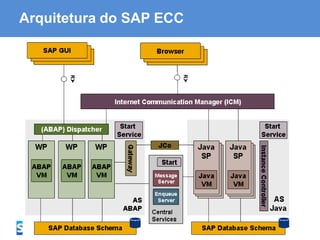

Arquitetura do SAP ECC

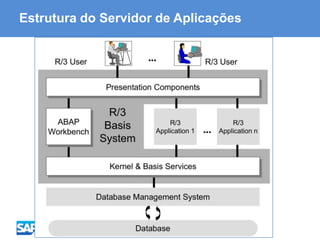

Estrutura do Servidor de Aplicações

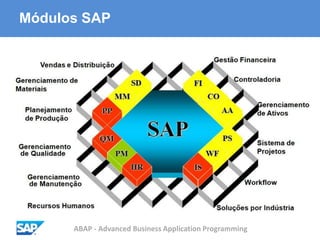

Módulos SAP

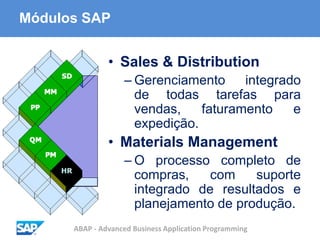

Módulos SAP
• Sales & Distribution
– Gerenciamento integrado
de todas tarefas para
vendas, faturamento e
expedição.
• Materials Management
– O processo completo de
compras, com suporte
integrado de resultados e
planejamento de produção.

Módulos SAP
• Production Planning
–O sistema de PCP
ajustável para todos os
tipos de produção com
suporte integrado de
resultados e do
gerenciamento de
compras.

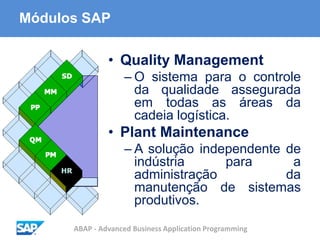

Módulos SAP
• Quality Management
– O sistema para o controle
da qualidade assegurada
em todas as áreas da
cadeia logística.
• Plant Maintenance
– A solução independente de
indústria para a
administração da
manutenção de sistemas
produtivos.

Módulos SAP
• Human Resources
Management
– Processamento integrado de
administração RH,
gerenciamento de tempo e
despesas de viagens e folha de
pagamento;
– Planejamento organizacional,
posicionamento,
desenvolvimento educacional e
controle do custo de pessoal em
um sistema totalmente integrado.

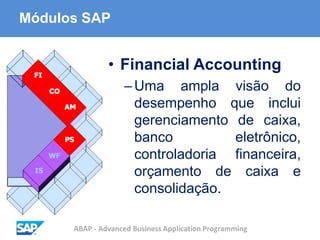

Módulos SAP
• Financial Accounting
–Uma ampla visão do
desempenho que inclui
gerenciamento de caixa,
banco eletrônico,
controladoria financeira,
orçamento de caixa e
consolidação.

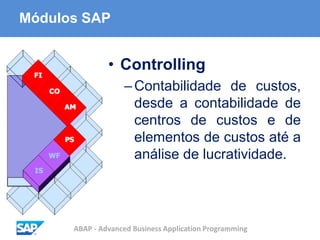

Módulos SAP
• Controlling
–Contabilidade de custos,
desde a contabilidade de
centros de custos e de
elementos de custos até a
análise de lucratividade.

Módulos SAP
• Asset Management
–O gerenciamento
completo de todos os
ativos fixos, desde da
contabilidade tradicional
de ativos e gerenciamento
técnico de ativos até a
controladoria de
investimentos.

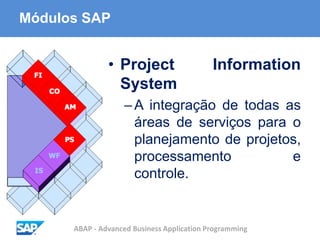

Módulos SAP
• Project Information
System
–A integração de todas as
áreas de serviços para o
planejamento de projetos,
processamento e
controle.

Módulos SAP
• Business Workflow
–Definição de processos
de negócios, com
procedimentos de
aprovação envolvendo
simples liberação de
releases até atividades
mais complexas utilizadas
em processos industriais.

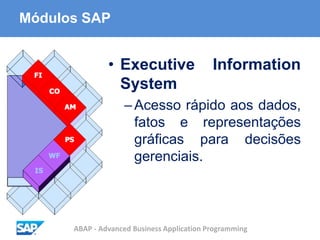

Módulos SAP
• Executive Information
System
–Acesso rápido aos dados,
fatos e representações
gráficas para decisões
gerenciais.

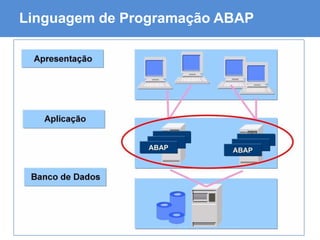

Linguagem de Programação ABAP

Estrutura: ABAP Work Process

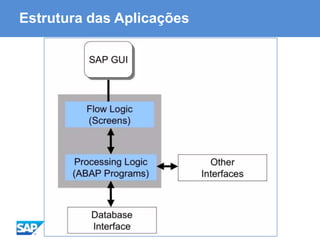

Estrutura das Aplicações

Sintaxe ABAP
• O código de um programa ABAP
consiste de comentários e
declarações da linguagem;
• Declarações ABAP começam sempre
com uma palavra-chave da
linguagem e são sempre finalizadas
com um ponto final “ . “;

Sintaxe ABAP
• As declarações podem conter várias
linhas sendo que cada linha pode
conter várias declarações;

Instruções ABAP
• Declarativas;
• Modularização;
• Controle;
• Chamada;
• Operacionais;
• Banco de Dados.

Instruções ABAP
• Declarativas:
Essas instruções definem os tipos de
dados ou declaram objetos de dados
que são usados por outras declarações
em um programa ou rotina.
–Ex: TYPES, DATA, TABLES.

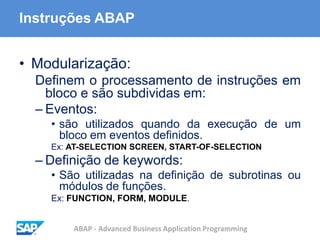

Instruções ABAP
• Modularização:
Definem o processamento de instruções em
bloco e são subdividas em:
– Eventos:
• são utilizados quando da execução de um
bloco em eventos definidos.
Ex: AT-SELECTION SCREEN, START-OF-SELECTION
– Definição de keywords:
• São utilizadas na definição de subrotinas ou
módulos de funções.
Ex: FUNCTION, FORM, MODULE.

Instruções ABAP
• Controle:
Utilizados para o processamento em
bloco de acordo com certas condições.
–Ex: IF, WHILE, DO, CASE.

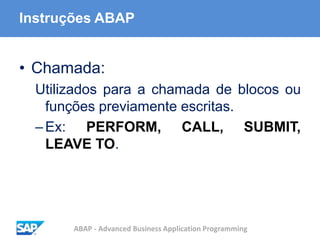

Instruções ABAP
• Chamada:
Utilizados para a chamada de blocos ou
funções previamente escritas.
–Ex: PERFORM, CALL, SUBMIT,
LEAVE TO.

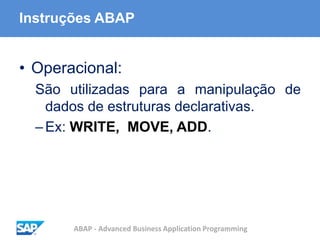

Instruções ABAP
• Operacional:
São utilizadas para a manipulação de
dados de estruturas declarativas.
–Ex: WRITE, MOVE, ADD.

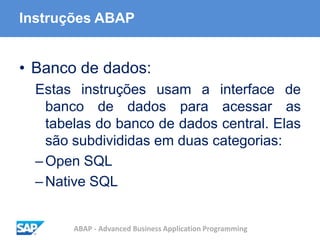

Instruções ABAP
• Banco de dados:
Estas instruções usam a interface de
banco de dados para acessar as
tabelas do banco de dados central. Elas
são subdivididas em duas categorias:
–Open SQL
–Native SQL

Instruções ABAP

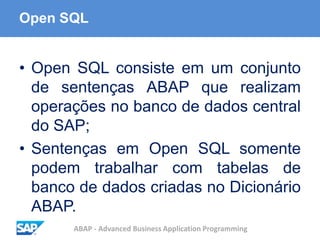

• Open SQL:
Subconjunto da linguagem padrão
SQL92, que contém apenas a
linguagem de manipulação de dados
(DML). A interface de banco de dados
converte a instrução Open SQL para os
comandos relevantes do banco mais
relevante.
–Ex: SELECT, INSERT, DELETE.

Instruções ABAP
• Native SQL:
São passadas diretamente da interface
de banco de dados para o banco sem
conversão.
Permite aproveitar benefícios do banco
de dados utilizado nas empresas,
incluindo a linguagem de definição de
dados (DDL).
–Ex: CREATE TABLE, CREATE INDEX.

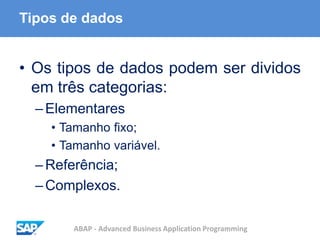

Tipos de dados
• Os tipos de dados podem ser dividos
em três categorias:
–Elementares
• Tamanho fixo;
• Tamanho variável.
–Referência;
–Complexos.

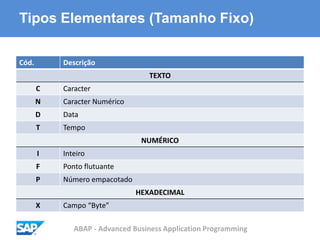

Tipos Elementares (Tamanho Fixo)
Cód. Descrição
TEXTO
C Caracter
N Caracter Numérico
D Data
T Tempo
NUMÉRICO
I Inteiro
F Ponto flutuante
P Número empacotado
HEXADECIMAL
X Campo “Byte”

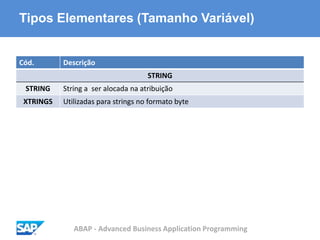

Tipos Elementares (Tamanho Variável)
Cód. Descrição
STRING
STRING String a ser alocada na atribuição
XTRINGS Utilizadas para strings no formato byte

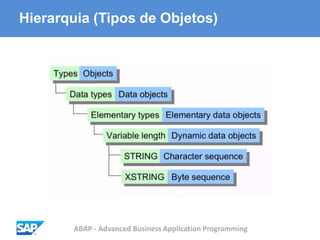

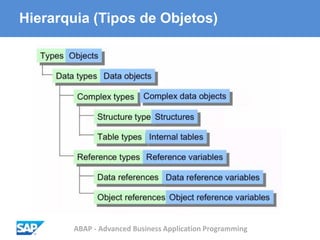

Hierarquia (Tipos de Objetos)

Tipos Complexos
• Tipos complexos são feitos de outros
tipos. Eles permitem gerenciar e
processar dados com um único nome.
• Não existem tipos complexos
predefinidos em ABAP, os quais devem
ser definidos nas aplicações ou no
dicionário ABAP.
• Os tipos estruturados são divididos entre
Estruturas e Tabelas Internas.

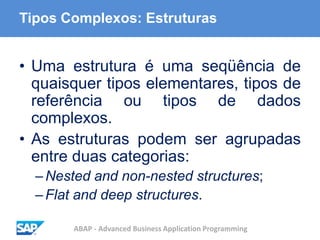

Tipos Complexos: Estruturas
• Uma estrutura é uma seqüência de
quaisquer tipos elementares, tipos de
referência ou tipos de dados
complexos.
• As estruturas podem ser agrupadas
entre duas categorias:
–Nested and non-nested structures;
–Flat and deep structures.

Tipos Complexos: Tabelas Internas
• Tabelas internas consistem em uma
série de linhas com um mesmo tipo de
dados.
– O tipo de linha, o qual pode ser de
quaisquer tipos elementares, tipos de
referência ou tipos de dados complexos;
– As chaves identificam as linhas da tabela,
podendo ser feitas com os campos
elementares na linha e podem ser de
restrição única ou não única.

Tipos de Dados Complexos
• Estrutura com séries de tipos de
dados elementares de tamanho fixo
(flat structures).

• Uma tabela interna com tipos de
linhas com tipos elementares
(vector);

• Tabelas internas com as linhas com
estruturas não aninhadas ('real'
table);

• Estruturas com estruturas como seus
componentes (nested structures, flat
or deep);

• Estruturas contendo tabelas internas
como seus componentes (deep
structures);

• Tabelas internas com as linhas
contendo tabelas internas;

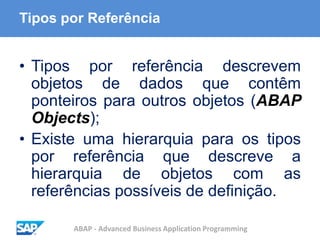

Tipos por Referência
• Tipos por referência descrevem
objetos de dados que contêm
ponteiros para outros objetos (ABAP
Objects);
• Existe uma hierarquia para os tipos
por referência que descreve a
hierarquia de objetos com as
referências possíveis de definição.

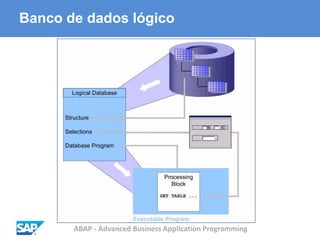

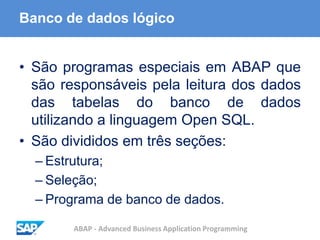

Banco de dados lógico
• São programas especiais em ABAP que
são responsáveis pela leitura dos dados
das tabelas do banco de dados
utilizando a linguagem Open SQL.
• São divididos em três seções:
– Estrutura;
– Seleção;
– Programa de banco de dados.

• Estrutura
–A estrutura de um banco de dados
lógico determina quais as tabelas do
banco de dados podem ser acessadas.
Ela adota a hierarquia do banco de
dados definida por pelo relacionamento
de chaves estrangeiras;
–Realiza o controle da seqüência em que
as tabelas são acessadas.

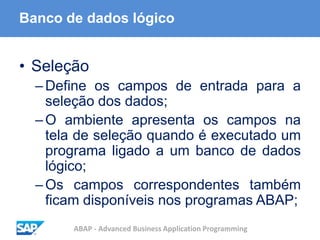

• Seleção
–Define os campos de entrada para a
seleção dos dados;
–O ambiente apresenta os campos na
tela de seleção quando é executado um
programa ligado a um banco de dados
lógico;
–Os campos correspondentes também
ficam disponíveis nos programas ABAP;

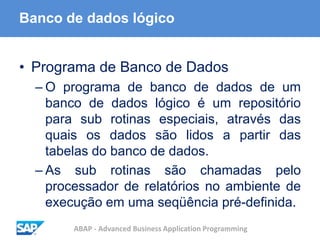

• Programa de Banco de Dados
– O programa de banco de dados de um
banco de dados lógico é um repositório
para sub rotinas especiais, através das
quais os dados são lidos a partir das
tabelas do banco de dados.
– As sub rotinas são chamadas pelo
processador de relatórios no ambiente de
execução em uma seqüência pré-definida.

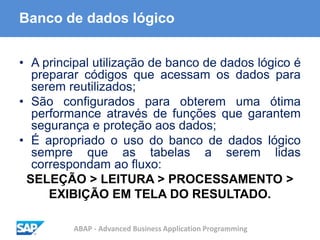

• A principal utilização de banco de dados lógico é
preparar códigos que acessam os dados para
serem reutilizados;
• São configurados para obterem uma ótima
performance através de funções que garantem
segurança e proteção aos dados;
• É apropriado o uso do banco de dados lógico
sempre que as tabelas a serem lidas
correspondam ao fluxo:
SELEÇÃO > LEITURA > PROCESSAMENTO >
EXIBIÇÃO EM TELA DO RESULTADO.

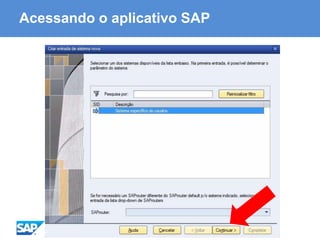

Acessando o aplicativo SAP
• Na área de trabalho, clicar sobre o
botão SAP Logon;

• Em Conexões, com o botão direito,
clicar em Inserir entrada nova

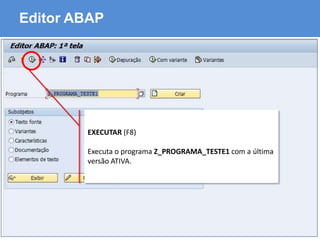

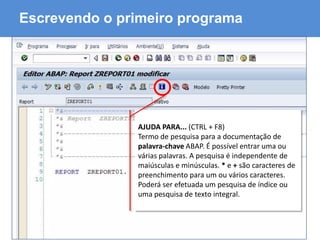

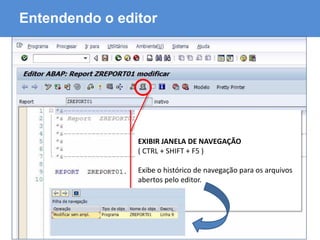

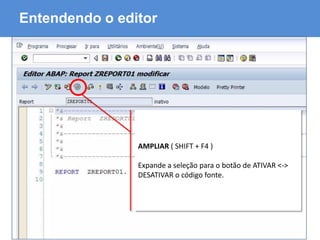

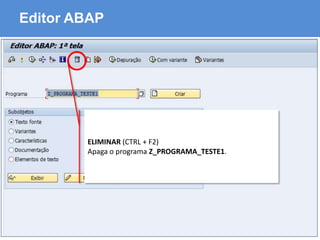

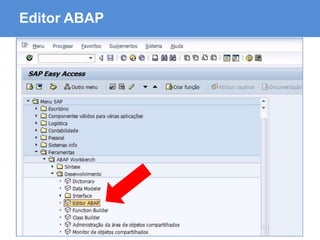

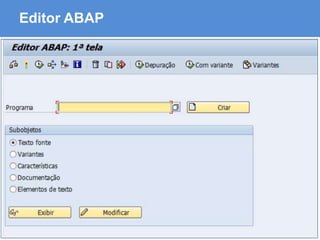

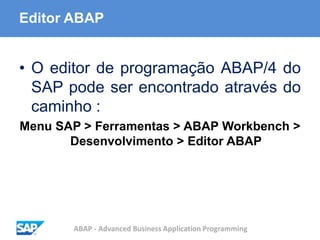

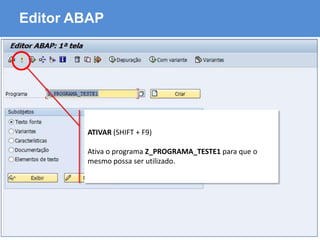

Editor ABAP
• O editor de programação ABAP/4 do
SAP pode ser encontrado através do
caminho :
Menu SAP > Ferramentas > ABAP Workbench >
Desenvolvimento > Editor ABAP

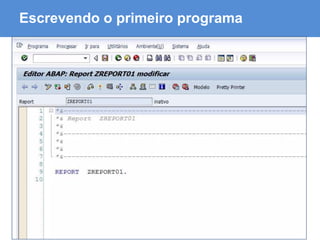

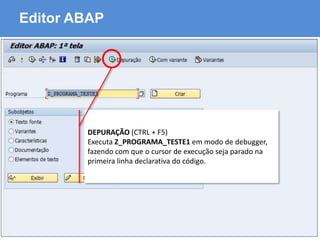

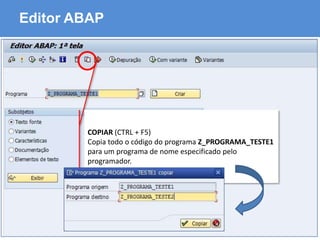

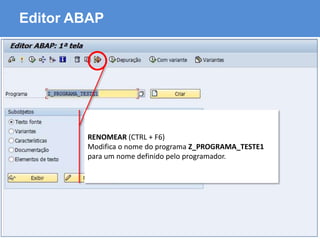

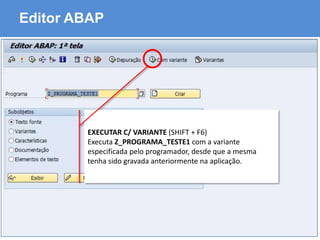

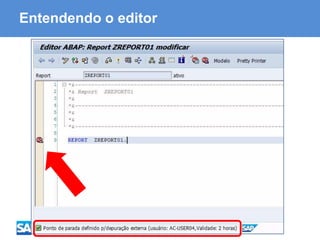

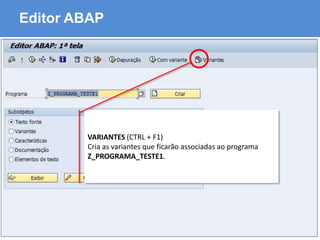

Editor ABAP

Nomenclatura para programas SAP
• Existe um padrão de nomenclatura
que deve ser seguido, não só para
nome de programas, mas para todos
os desenvolvimentos no SAP R/3;
• Os nomes dos desenvolvimentos
começam sempre com Z ou Y.

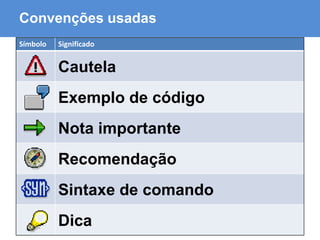

Convenções usadas
Símbolo Significado
Cautela
Exemplo de código
Nota importante
Recomendação
Sintaxe de comando
Dica

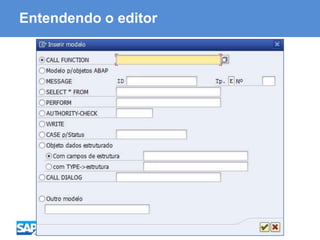

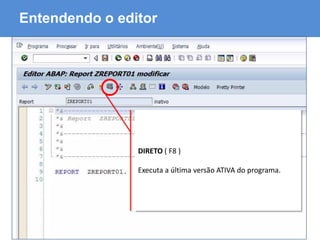

Editor ABAP
VERIFICAR (CTRL + F2)
Verifica a sintaxe do programa Z_PROGRAMA_TESTE1.

Editor ABAP
ATIVAR (SHIFT + F9)
Ativa o programa Z_PROGRAMA_TESTE1 para que o
mesmo possa ser utilizado.

Editor ABAP
EXECUTAR (F8)
Executa o programa Z_PROGRAMA_TESTE1 com a última
versão ATIVA.

Editor ABAP
LISTA DE UTILIZAÇÕES (CTRL + SHIFT + F3)
Exibe a utilização do programa Z_PROGRAMA_TESTE1
em toda a extensão do SAP.

Editor ABAP
ANÁLISE DO AMBIENTE (SHIFT + F4)
Realiza uma completa varredura nas dependências de
classes, objetos, dicionários de dados, etc. do programa
Z_PROGRAMA_TESTE1 em relação à aplicação SAP.

Editor ABAP
AJUDA ONLINE (CTRL + F8)
Termo de pesquisa para a documentação de palavra-
chave ABAP. É possível entrar uma ou várias palavras. A
pesquisa é independente de maiúsculas e minúsculas. * e
+ são caracteres de preenchimento para um ou vários
caracteres. Poderá ser efetuada um pesquisa de índice ou
uma pesquisa de texto integral.

Editor ABAP
ELIMINAR (CTRL + F2)
Apaga o programa Z_PROGRAMA_TESTE1.

Editor ABAP
COPIAR (CTRL + F5)
Copia todo o código do programa Z_PROGRAMA_TESTE1
para um programa de nome especificado pelo
programador.

Editor ABAP
RENOMEAR (CTRL + F6)
Modifica o nome do programa Z_PROGRAMA_TESTE1
para um nome definido pelo programador.

Editor ABAP
DEPURAÇÃO (CTRL + F5)
Executa Z_PROGRAMA_TESTE1 em modo de debugger,
fazendo com que o cursor de execução seja parado na
primeira linha declarativa do código.

Editor ABAP
EXECUTAR C/ VARIANTE (SHIFT + F6)
Executa Z_PROGRAMA_TESTE1 com a variante
especificada pelo programador, desde que a mesma
tenha sido gravada anteriormente na aplicação.

Editor ABAP
VARIANTES (CTRL + F1)
Cria as variantes que ficarão associadas ao programa
Z_PROGRAMA_TESTE1.

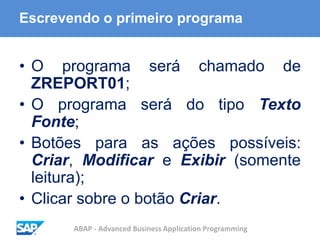

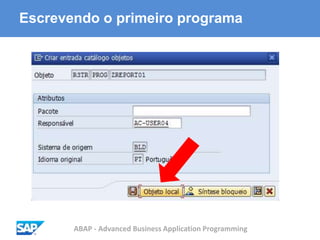

Escrevendo o primeiro programa
• O programa será chamado de
ZREPORT01;
• O programa será do tipo Texto
Fonte;
• Botões para as ações possíveis:
Criar, Modificar e Exibir (somente
leitura);
• Clicar sobre o botão Criar.

Entendendo o editor
EXIBIR <-> MODIFICAR ( CTRL + F1 )
Alterna entre exibir o código-fone (somente
leitura) e o modo de edição do mesmo.

Entendendo o editor
ATIVO <-> INATIVO ( CTRL + F8 )
Alterna entre ativar ou inativar o programa.

Entendendo o editor

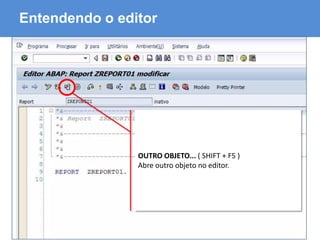

OUTRO OBJETO... ( SHIFT + F5 )
Abre outro objeto no editor.

Entendendo o editor
AMPLIAR ( SHIFT + F4 )
Expande a seleção para o botão de ATIVAR <->
DESATIVAR o código fonte.

Entendendo o editor

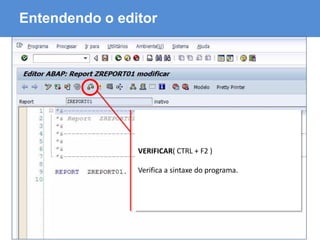

VERIFICAR( CTRL + F2 )
Verifica a sintaxe do programa.

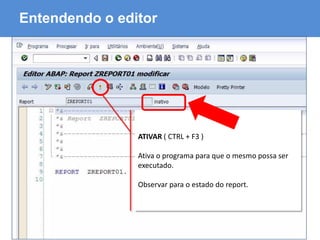

Entendendo o editor
ATIVAR ( CTRL + F3 )
Ativa o programa para que o mesmo possa ser
executado.
Observar para o estado do report.

Dica
• Quando este botão é clicado, aparece
uma janela para a seleção de todos
os programas ainda não ativos para o
usuário corrente;
• É sugerido o programa atual para a
seleção, porém o programador pode
escolher em ativar mais de um
programa simultaneamente.

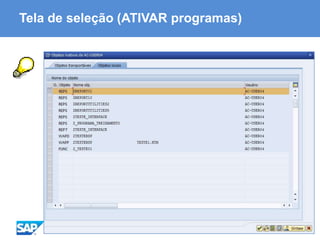

Tela de seleção (ATIVAR programas)

Entendendo o editor
DIRETO ( F8 )
Executa a última versão ATIVA do programa.

Entendendo o editor

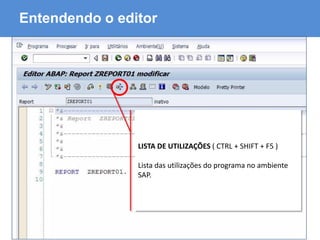

LISTA DE UTILIZAÇÕES ( CTRL + SHIFT + F5 )
Lista das utilizações do programa no ambiente
SAP.

Entendendo o editor
EXIBIR LISTA DE OBJETOS ( CTRL + SHIFT + F5 )
Exibe os objetos associados a este programa.

Entendendo o editor
EXIBIR JANELA DE NAVEGAÇÃO
( CTRL + SHIFT + F5 )
Exibe o histórico de navegação para os arquivos
abertos pelo editor.

AJUDA PARA... (CTRL + F8)
Termo de pesquisa para a documentação de
palavra-chave ABAP. É possível entrar uma ou
várias palavras. A pesquisa é independente de
maiúsculas e minúsculas. * e + são caracteres de
preenchimento para um ou vários caracteres.
Poderá ser efetuada um pesquisa de índice ou
uma pesquisa de texto integral.

Entendendo o editor
DEFINIR/ELIMIAR PONTO DE PARADA SESSÃO
Marca a parada na sessão a ser executada pelo
programador, desde que o programa esteja
aberto.
O programa irá parar a execução esperando uma
interação no ponto em que o cursor estiver
posicionado no editor.

Entendendo o editor
DEFINIR/ELIMIAR PONTO DE PARADA EXTERNO
Marca a parada a ser executada pelo
programador por um tempo previamente
determinado.
O tempo é informado para o programador na
barra de estado da aplicação.

Entendendo o editor

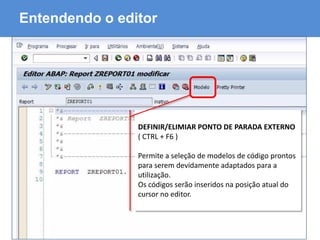

Entendendo o editor
DEFINIR/ELIMIAR PONTO DE PARADA EXTERNO
( CTRL + F6 )
Permite a seleção de modelos de código prontos
para serem devidamente adaptados para a
utilização.
Os códigos serão inseridos na posição atual do
cursor no editor.

Entendendo o editor

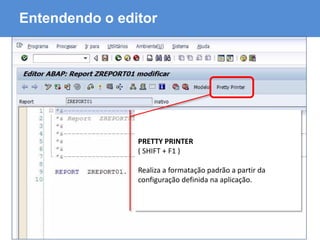

PRETTY PRINTER
( SHIFT + F1 )
Realiza a formatação padrão a partir da
configuração definida na aplicação.

Entendendo o editor
• Indicadores de linhas modificadas;
• Bookmarks;
• Separador de janela;
• Customização de cores;
• Complemento automático de códigos;

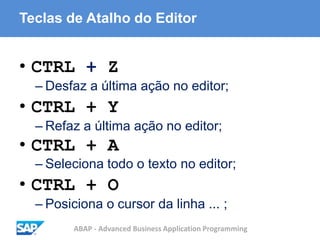

Teclas de Atalho do Editor
• CTRL + Z
– Desfaz a última ação no editor;
• CTRL + Y
– Refaz a última ação no editor;
• CTRL + A
– Seleciona todo o texto no editor;
• CTRL + O
– Posiciona o cursor da linha ... ;

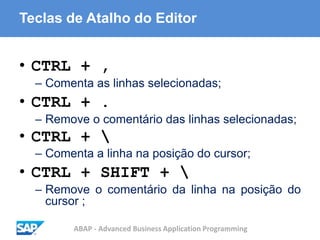

• CTRL + ,
– Comenta as linhas selecionadas;
• CTRL + .
– Remove o comentário das linhas selecionadas;
• CTRL +
– Comenta a linha na posição do cursor;
• CTRL + SHIFT +
– Remove o comentário da linha na posição do
cursor ;

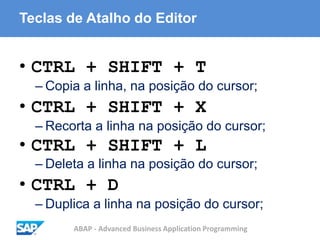

• CTRL + SHIFT + T
– Copia a linha, na posição do cursor;
• CTRL + SHIFT + X
– Recorta a linha na posição do cursor;
• CTRL + SHIFT + L
– Deleta a linha na posição do cursor;
• CTRL + D
– Duplica a linha na posição do cursor;

• CTRL + F
– Abre a janela para a pesquisa de texto;
• CTRL + G
– Após realizada a primeira pesquisa (CTRL+F), repete a
pesquisa a partir da posição do cursor;
• CTRL + SHIFT + G
– Após realizada a primeira pesquisa (CTRL+F), repete a
pesquisa a partir da posição anterior ao cursor;
• CTRL + H
– Abre a janela para a substituição do texto ou expressão
digitada no código-fonte;

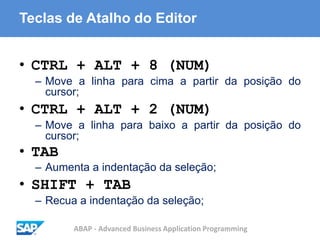

• CTRL + ALT + 8 (NUM)
– Move a linha para cima a partir da posição do
cursor;
• CTRL + ALT + 2 (NUM)
– Move a linha para baixo a partir da posição do
cursor;
• TAB
– Aumenta a indentação da seleção;
• SHIFT + TAB
– Recua a indentação da seleção;

• CTRL + L
– Converte a seleção para letras minúsculas;
• CTRL + U
– Converte a seleção para letras maiúsculas;
• CTRL + K
– Inverte a seleção para Maiúsculas ou
Minúsculas;

• CTRL + ALT + [0-9]
–Marca o índice do bookmark de 0 a 9;
• CTRL + [0-9]
–Acessa o índice do bookmark de 0 a 9;

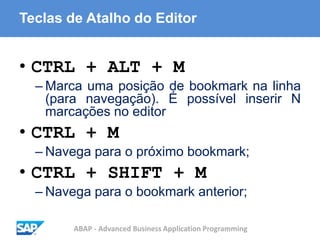

• CTRL + ALT + M
– Marca uma posição de bookmark na linha
(para navegação). É possível inserir N
marcações no editor
• CTRL + M
– Navega para o próximo bookmark;
• CTRL + SHIFT + M
– Navega para o bookmark anterior;

Comentários no código

Criando o primeiro programa
• Passo a passo para a criação de um
programa simples em ABAP;
• O programa será chamado de
Z_REPORT001;
• Escreverá em tela o texto “Hello
World”.

Criando o primeiro programa

Escrevendo texto na tela

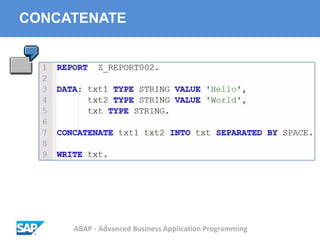

CONCATENATE

Estrutura de Controle: IF, ELSE...

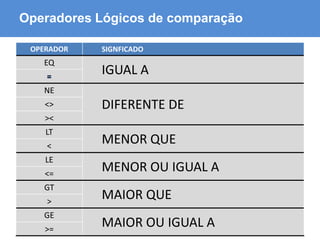

Operadores Lógicos de comparação
OPERADOR SIGNFICADO
EQ
IGUAL A
NE
DIFERENTE DE<>
><
LT
MENOR QUE<
LE
MENOR OU IGUAL A<=
GT
MAIOR QUE>
GE
MAIOR OU IGUAL A>=

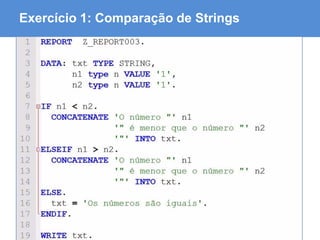

Exercício 1: Comparação de Strings

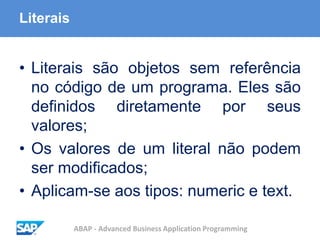

Literais
• Literais são objetos sem referência
no código de um programa. Eles são
definidos diretamente por seus
valores;
• Os valores de um literal não podem
ser modificados;
• Aplicam-se aos tipos: numeric e text.

Sintaxe

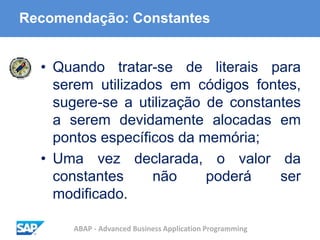

Recomendação: Constantes
• Quando tratar-se de literais para
serem utilizados em códigos fontes,
sugere-se a utilização de constantes
a serem devidamente alocadas em
pontos específicos da memória;
• Uma vez declarada, o valor da
constantes não poderá ser
modificado.

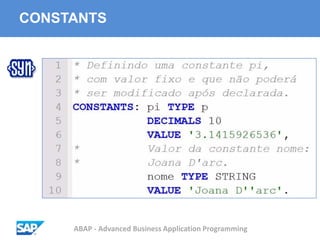

CONSTANTS

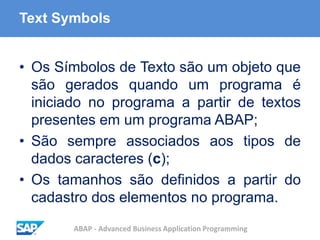

Text Symbols
• Os Símbolos de Texto são um objeto que
são gerados quando um programa é
iniciado no programa a partir de textos
presentes em um programa ABAP;
• São sempre associados aos tipos de
dados caracteres (c);
• Os tamanhos são definidos a partir do
cadastro dos elementos no programa.

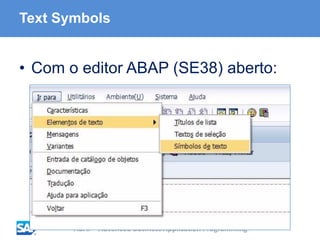

Text Symbols
• Com o editor ABAP (SE38) aberto:

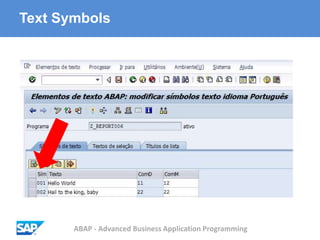

Text Symbols

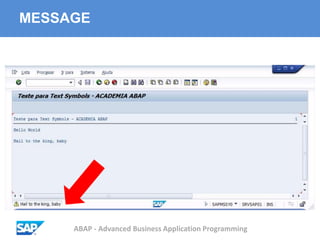

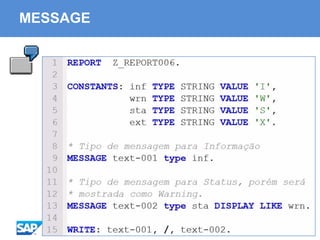

MESSAGE

Operações Matemáticas Básicas
OPERADOR SIGNIFICADO
+ Adição
- Subtração
/ Divisão
* Multiplicação
DIV Divisão entre inteiros
MOD Resto da divisão entre inteiros
** Exponenciação

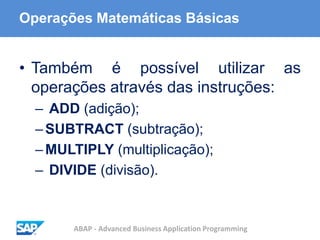

• Também é possível utilizar as
operações através das instruções:
– ADD (adição);
–SUBTRACT (subtração);
–MULTIPLY (multiplicação);
– DIVIDE (divisão).

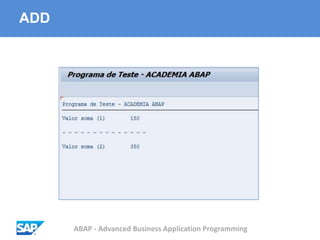

ADD

OPERAÇÃO EXPR. MATEMÁTICA PALAVRAS CHAVES
ADIÇÃO <p> = <m> + <n> ADD <m> TO <n>
SUBTRAÇÃO <p> = <m> - <n> SUBTRACT <m> FROM <n>
MUTIPLICAÇÃO <p> = <m> * <n> MUTIPLY <m> BY <n>
DIVISÃO <p> = <m> / <n> DIVIDE <m> BY <n>

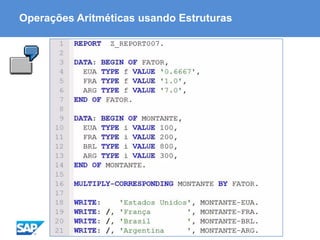

Operações Aritméticas usando Estruturas

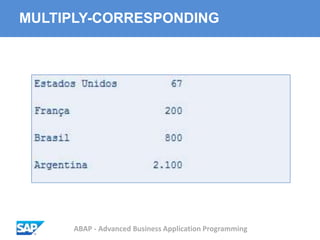

MULTIPLY-CORRESPONDING

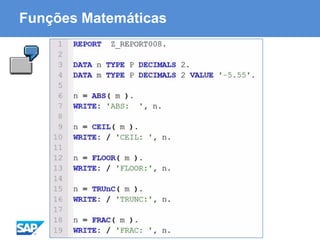

Funções Matemáticas
FUNÇÃO SIGNIFICADO
ABS Valor absoluto de um argumento.
CEIL Menor parte inteira de um argumento.
FLOOR Maior parte inteira de um argumento.
TRUNC Parte inteira de um argumento.
FRAC Parte fracionária de um argumento.

Funções Matemáticas

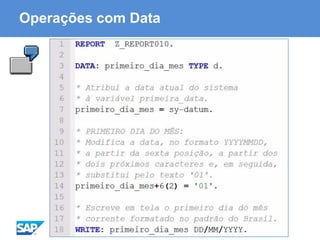

Operações com Data

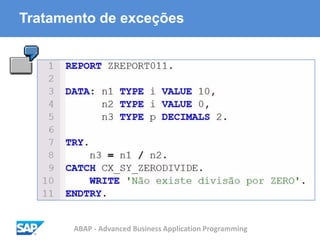

TRY ... CATCH ... ENDTRY

Tratamento de exceções

Exercício: média de notas
• Dadas as quatro notas de um
determinado aluno, deverá ser calculada
a média aritmética das mesmas;
• Comparadas à média padrão, o
resultado deverá ser exibido em tela:
– APROVADO, se maior ou igual à média;
– REPROVADO, em caso de menor que a
média.

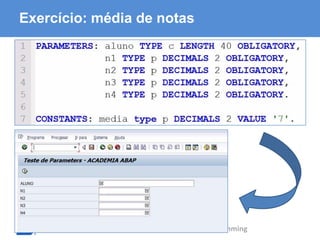

Exercício: média de notas

Parameters

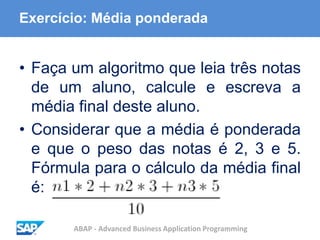

Exercício: Média ponderada
• Faça um algoritmo que leia três notas
de um aluno, calcule e escreva a
média final deste aluno.
• Considerar que a média é ponderada
e que o peso das notas é 2, 3 e 5.
Fórmula para o cálculo da média final
é:

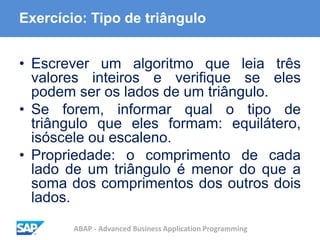

Exercício: Tipo de triângulo
• Escrever um algoritmo que leia três
valores inteiros e verifique se eles
podem ser os lados de um triângulo.
• Se forem, informar qual o tipo de
triângulo que eles formam: equilátero,
isóscele ou escaleno.
• Propriedade: o comprimento de cada
lado de um triângulo é menor do que a
soma dos comprimentos dos outros dois
lados.

Exercício: Custo ao Consumidor
• O custo de um carro novo ao consumidor
é a soma do custo de fábrica com a
porcentagem do distribuidor e dos
impostos (aplicados ao custo de fábrica).
• Supondo que o percentual do distribuidor
seja de 28% e os impostos de 45%,
escrever um algoritmo para ler o custo
de fábrica de um carro, calcular e
escrever o custo final ao consumidor.

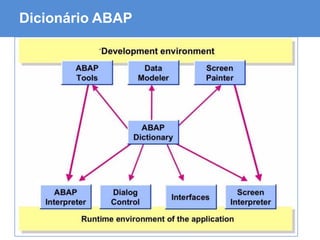

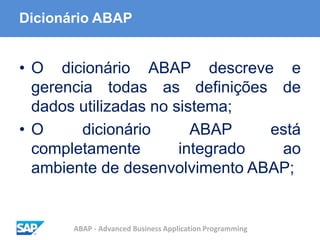

Dicionário ABAP
• O dicionário ABAP descreve e
gerencia todas as definições de
dados utilizadas no sistema;
• O dicionário ABAP está
completamente integrado ao
ambiente de desenvolvimento ABAP;

Dicionário ABAP

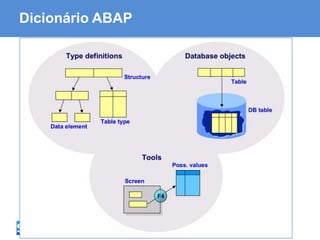

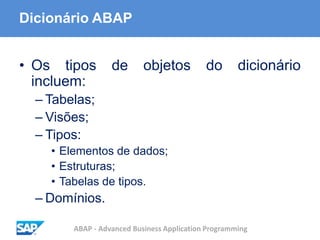

Dicionário ABAP
• Os tipos de objetos do dicionário
incluem:
– Tabelas;
– Visões;
– Tipos:
• Elementos de dados;
• Estruturas;
• Tabelas de tipos.
– Domínios.

Dicionário ABAP: Tipos de objetos

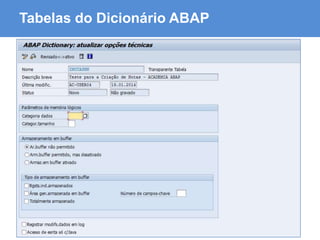

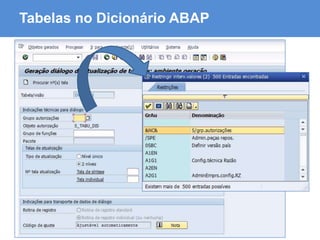

Tabelas
• As tabelas podem ser definidas
independentes do banco de dados do
dicionário ABAP;
• Quando uma tabela é ativada, a definição
física da tabela é criada no banco de dados
para a definição previamente armazenada
no dicionário ABAP;
• A definição da tabela é traduzida a partir do
dicionário ABAP para a definição do banco
de dados, de acordo com o ambiente
configurado.

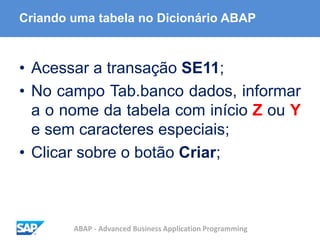

Criando uma tabela no Dicionário ABAP
• Acessar a transação SE11;
• No campo Tab.banco dados, informar
a o nome da tabela com início Z ou Y
e sem caracteres especiais;
• Clicar sobre o botão Criar;

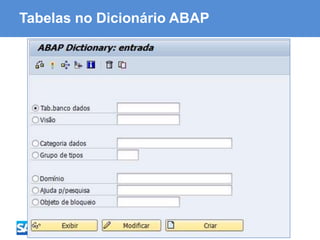

Tabelas no Dicionário ABAP

• Descrição breve
– Texto com a principal necessidade para a
criação da tabela;
• Classe de entrega
– A classe de entrega controla o transporte
de dados da tabela, no caso de instalação,
mudança de release, cópia de mandante,
e no caso de transporte entre sistemas de
cliente.

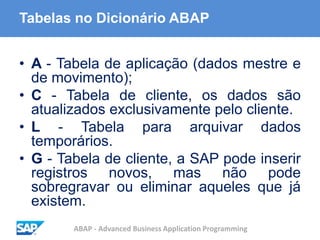

• Classe de entrega

• A - Tabela de aplicação (dados mestre e
de movimento);
• C - Tabela de cliente, os dados são
atualizados exclusivamente pelo cliente.
• L - Tabela para arquivar dados
temporários.
• G - Tabela de cliente, a SAP pode inserir
registros novos, mas não pode
sobregravar ou eliminar aqueles que já
existem.

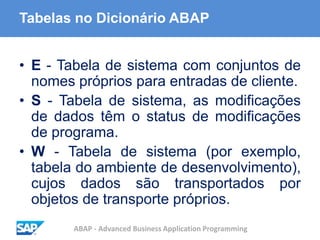

• E - Tabela de sistema com conjuntos de
nomes próprios para entradas de cliente.
• S - Tabela de sistema, as modificações
de dados têm o status de modificações
de programa.
• W - Tabela de sistema (por exemplo,
tabela do ambiente de desenvolvimento),
cujos dados são transportados por
objetos de transporte próprios.

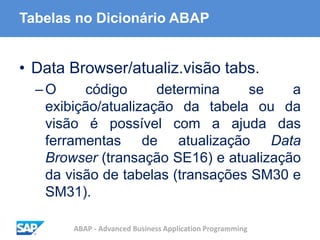

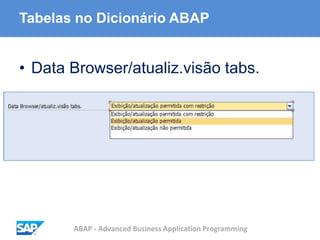

• Data Browser/atualiz.visão tabs.
–O código determina se a
exibição/atualização da tabela ou da
visão é possível com a ajuda das
ferramentas de atualização Data
Browser (transação SE16) e atualização
da visão de tabelas (transações SM30 e
SM31).

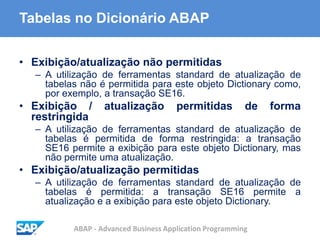

• Data Browser/atualiz.visão tabs.

• Exibição/atualização não permitidas
– A utilização de ferramentas standard de atualização de
tabelas não é permitida para este objeto Dictionary como,
por exemplo, a transação SE16.
• Exibição / atualização permitidas de forma
restringida
tabelas é permitida de forma restringida: a transação
SE16 permite a exibição para este objeto Dictionary, mas
não permite uma atualização.
• Exibição/atualização permitidas
tabelas é permitida: a transação SE16 permite a
atualização e a exibição para este objeto Dictionary.

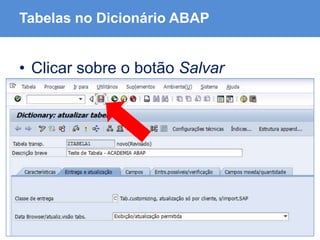

• Clicar sobre o botão Salvar

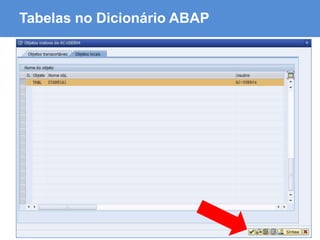

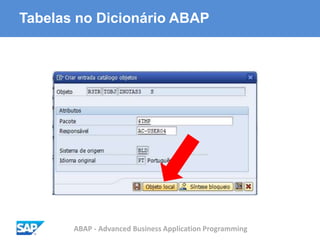

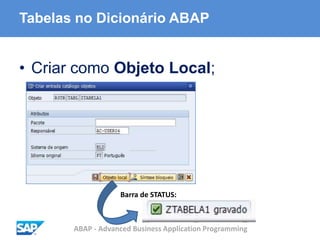

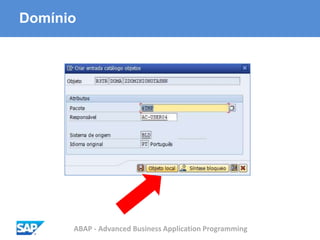

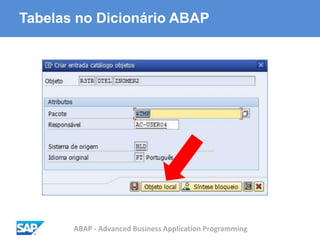

• Criar como Objeto Local;
Barra de STATUS:

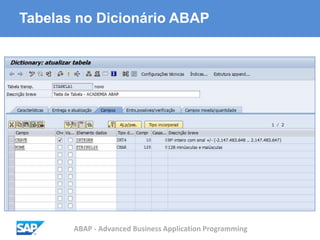

• Definição dos campos da tabela
ZTABELA1:

• A definição para os campos de tabela no
dicionário ABAP abragem:
– Nome do Campo: Máximo de 16 posições
e podem conter letras, dígitos e underlines.
O campo sempre deverá ser iniciado com
uma letra;
– Campo-chave: É necessário que os
campos-chave de uma tabela estejam
juntos no início da tabela, ou seja, um
campo que não seja campo-chave não
pode estar entre dois campos-chave.

– Tipo do Campo: Ao criar uma tabela no
banco de dados, a categoria de dados de
um campo de tabela é compilada em um
formato de dados correspondente do
sistema de banco de dados utilizado;
– Comprimento (nº de caracteres): Número
das posições válidas de um campo sem
caracteres de edição (por exemplo,
vírgulas ou pontos);
• As categorias de dados de cadeia (STRING,
RAWSTRING) têm um comprimento ilimitado.

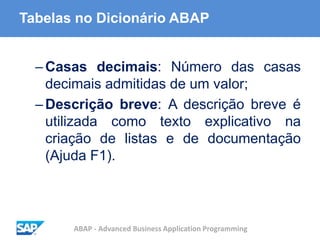

–Casas decimais: Número das casas
decimais admitidas de um valor;
–Descrição breve: A descrição breve é
utilizada como texto explicativo na
criação de listas e de documentação
(Ajuda F1).

Tabelas do Dicionário ABAP

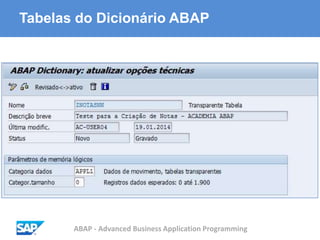

• Para cada tabela transparente no
ABAP Dictionary devia existir uma
entrada nas opções técnicas (CTRL
+ SHIFT + F9);
• Esta entrada é utilizada durante a
criação da tabela no banco de dados
para o cálculo dos espaços de
memória físicos.

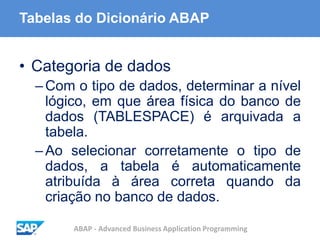

• Categoria de dados
–Com o tipo de dados, determinar a nível
lógico, em que área física do banco de
dados (TABLESPACE) é arquivada a
tabela.
–Ao selecionar corretamente o tipo de
dados, a tabela é automaticamente
atribuída à área correta quando da
criação no banco de dados.

• Os tipos de dados mais importantes
(à exceção de dados de sistema)
são:
–APPL0 (dados mestre);
–APPL1 (dados de movimento);
–APPL2 (dados organizacionais e de
customização).

• Os Dados mestre são dados com
frequentes acessos de leitura, mas que
raramente são atualizados.
• Os Dados de movimento são dados que
são atualizados com frequência.
• Os Dados organizacionais e de
customização são dados indicados na
configuração do sistema, e que
raramente são modificados depois.

• Estão à disposição do cliente outros
dois tipos de dados USR e USR1.
Estes estão previstos para
desenvolvimentos do usuário.
• As tabelas atribuídas a estes tipos de
dados são arquivadas em um
tablespace para desenvolvimentos de
cliente.

Nota
Considerar que o tipo de dados só
afeta a gravação da tabela para os
sistemas de banco de dados
ORACLE e INFORMIX.

• Para as tabelas transparentes,
escolher o tipo APPL1;

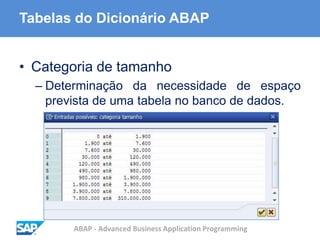

• Categoria de tamanho
– Determinação da necessidade de espaço
prevista de uma tabela no banco de dados.

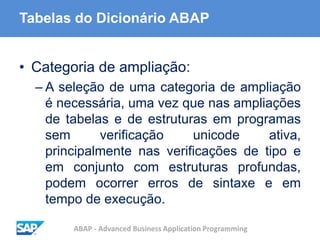

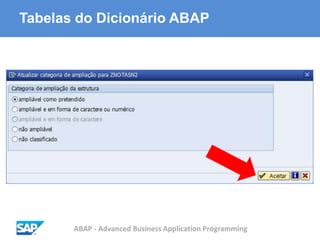

• Categoria de ampliação:
– A seleção de uma categoria de ampliação
é necessária, uma vez que nas ampliações
de tabelas e de estruturas em programas
sem verificação unicode ativa,
principalmente nas verificações de tipo e
em conjunto com estruturas profundas,
podem ocorrer erros de sintaxe e em
tempo de execução.

• Com a tabela aberta, escolher o
menu “Suplementos”;

Inserir o nome do Elemento de Dados
e, em seguida, executar um duplo
clique sobre o mesmo

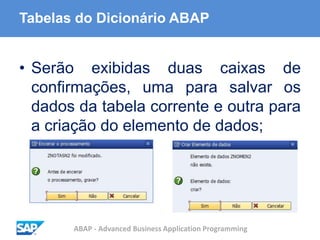

• Serão exibidas duas caixas de
confirmações, uma para salvar os
dados da tabela corrente e outra para
a criação do elemento de dados;

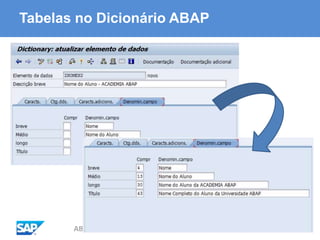

• Serão pedidos os dados de
denominação do campo;
• Uma vez preenchida a denominação,
o comprimento será preenchido
automaticamente após o salvamento;
• Estes campos irão ser utilizados em
várias rotinas do SAP.

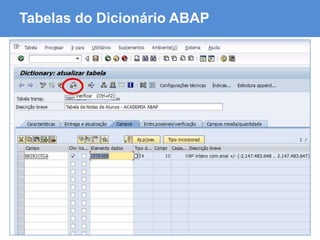

• Será necessário ATIVAR a tabela
para que as alterações sejam
refletidas no Banco de Dados;

• Será necessário informar os dados
do gerador de atualização para a
tabela;
• A definição da tabela deverá estar
aberta (SE11) e a mesma deverá
estar ATIVA.

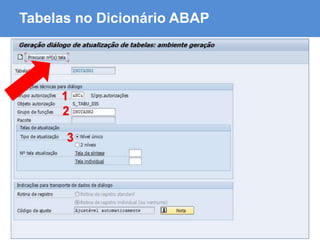

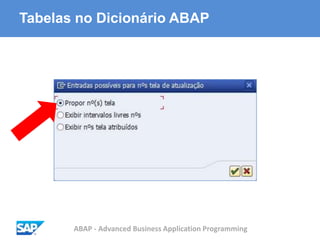

• Propor nº(s) para telas de atualização
– Marca que o sistema deve propor o nº de tela livre seguinte. Se
for pretendido que o nº para a tela nova seja proposto, marcar
este campo.
• Intervalos livres de números para telas de atualização
– Código segundo o qual os intervalos de números para as telas
de atualização, devem ser exibidos. Se for pretendido exibir os
intervalos de números, marcar este campo. O nº livre seguinte
para a tela de atualização pode ser proposto ao usuário a partir
de um intervalo selecionado.
• Exibir números atribuídos das telas de atualização
– Código segundo o qual os números de tela das telas de
atualização já atribuídos, devem ser exibidos. Se for pretendido
exibir os números de tela já atribuídos, marcar este campo.
Esses números já não estão disponíveis para uma nova
atribuição.

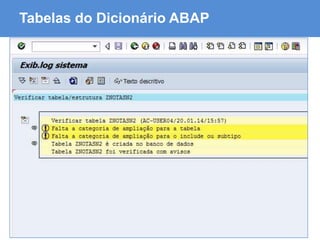

• Aparecerá uma mensagem na barra
de status indicando o progresso da
operação;

• Será exibido o relatório com o
resultado da criação da tabela;

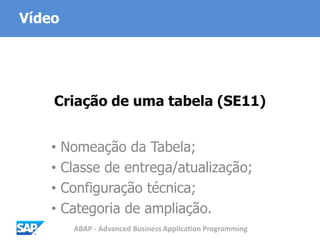

Criação de uma tabela (SE11)
• Nomeação da Tabela;
• Classe de entrega/atualização;
• Configuração técnica;
• Categoria de ampliação.
Vídeo

Definição dos campos da tabela
• Nomeação dos campos;
• Definição dos elementos de dados;
• Tipos de dados;
• Denominação dos campos;
• Ativação dos elementos de dados;
• Associação entre Campo e Elemento;
Vídeo

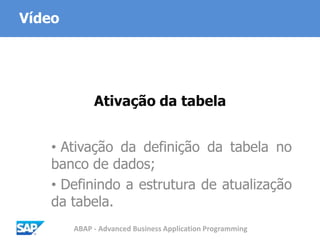

Ativação da tabela
• Ativação da definição da tabela no
banco de dados;
• Definindo a estrutura de atualização
da tabela.
Vídeo

Chaves estrangeiras

Exercício: Criação de Tabelas
• Criar uma tabela ZNOTASNN, onde o
termo NN indica o número do aluno
na Academia ABAP;

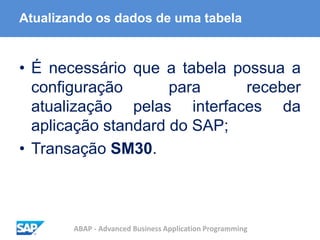

Atualizando os dados de uma tabela
• É necessário que a tabela possua a
configuração para receber
atualização pelas interfaces da
aplicação standard do SAP;
• Transação SM30.

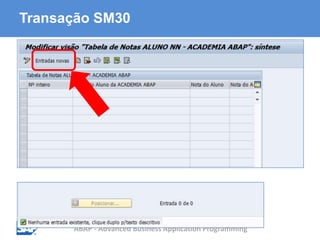

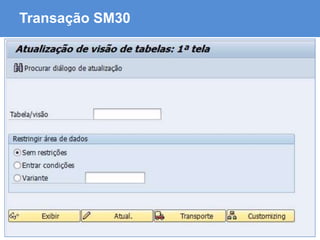

Transação SM30

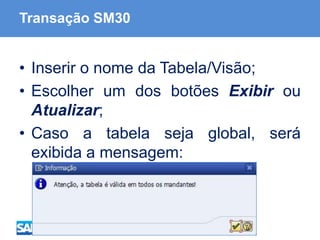

Transação SM30
• Inserir o nome da Tabela/Visão;
• Escolher um dos botões Exibir ou
Atualizar;
• Caso a tabela seja global, será
exibida a mensagem:

Exercício: Inserção de Dados
• Referente à tabela ZNOTASNN,
realizar a inserção de 10 alunos com
notas variadas;
• Não deverão serem preenchidos os
campos MEDIA e RESULTADO;
• Utilizar a transação SM30.

Comandos de repetição
• Existem quatro estruturas de
repetição na linguagem ABAP:
–DO;
–WHILE;
–LOOP;
–SELECT.

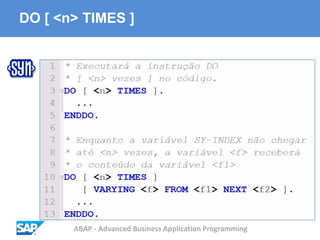

DO [ <n> TIMES ]

SY-INDEX
O campo do sistema SY-INDEX
contém o número da interação
atual do loop.
Não estando em loop, o campo
estará preenchido com 0 (zero).

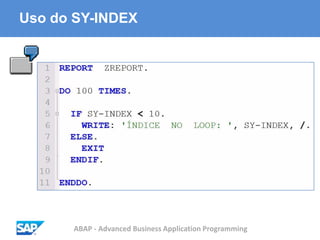

Uso do SY-INDEX

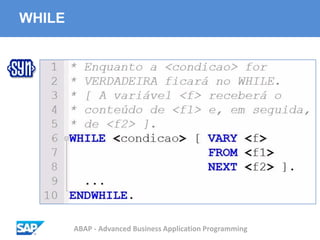

WHILE

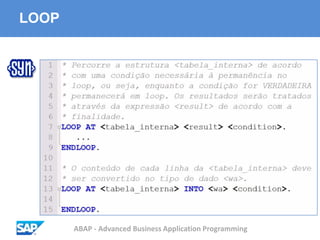

LOOP

Work area

SY-TABIX
O campo do sistema SY-TABIX
contém o número da linha atual
no loop.

LOOP (Eventos)

Declaração de Tabelas Internas

Preenchendo os dados

Open SQL
• Open SQL consiste em um conjunto
de sentenças ABAP que realizam
operações no banco de dados central
do SAP;
• Sentenças em Open SQL somente
podem trabalhar com tabelas de
banco de dados criadas no Dicionário
ABAP.

Open SQL
COMANDO SIGNIFICADO
SELECT Realiza a leitura dos dados de uma
tabela.
INSERT Insere dados em uma tabela.
UPDATE Atualiza os dados em uma tabela.
MODIFY Insere os dados de uma tabela caso
não existam ou atualiza os dados
caso existam.
DELETE Apaga os dados de uma tabela

SELECT

Exibindo resultados SQL
• Para o exemplo realizado no
exercício de criação e atualização de
tabelas, um relatório de exemplo
seria:

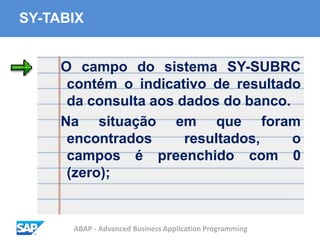

SY-TABIX
O campo do sistema SY-SUBRC
contém o indicativo de resultado
da consulta aos dados do banco.
Na situação em que foram
encontrados resultados, o
campos é preenchido com 0
(zero);

SY-SUBRC

Exercício: Apresentar resultado SQL
• Selecionar os dados das notas do
aluno a partir da tabela ZNOTASNN;
• Deverão ser exibidas as colunas
Matrícula, Nome, Notas[1-4], Média e
Resultado.
• A média o resultado deverão ser
calculados e apresentados no
relatório.

CASE

Funções

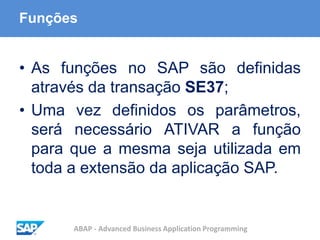

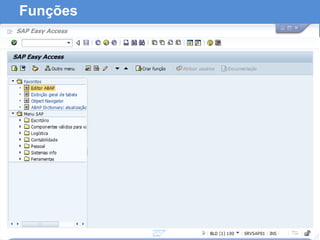

Funções
• As funções no SAP são definidas
através da transação SE37;
• Uma vez definidos os parâmetros,
será necessário ATIVAR a função
para que a mesma seja utilizada em
toda a extensão da aplicação SAP.

Funções
• Os tipos serão apresentados
conforme os elementos do SAP;

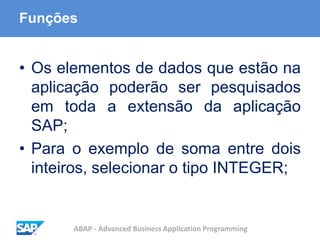

Funções
• Os elementos de dados que estão na
aplicação poderão ser pesquisados
em toda a extensão da aplicação
SAP;
• Para o exemplo de soma entre dois
inteiros, selecionar o tipo INTEGER;

Funções
1
2
3

Funções

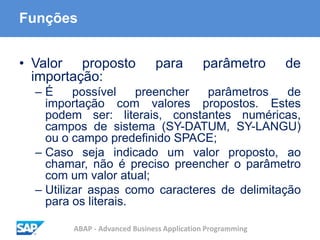

• Valor proposto para parâmetro de
importação:
– É possível preencher parâmetros de
importação com valores propostos. Estes
podem ser: literais, constantes numéricas,
campos de sistema (SY-DATUM, SY-LANGU)
ou o campo predefinido SPACE;
– Caso seja indicado um valor proposto, ao
chamar, não é preciso preencher o parâmetro
com um valor atual;
– Utilizar aspas como caracteres de delimitação
para os literais.

Funções
A opção “Opcional” deverá ser
marcada caso o parâmetro não seja
obrigatório à função.

Funções
• Chamada com transferência de valor
– A transferência do parâmetro é efetuada
com transferência de valor.
– Isto significa que o conteúdo do parâmetro
é copiado durante a transferência e
adiamento do parâmetro de chamada.
– Em estruturas que contêm tabelas, isto
pode levar a fortes reduções de
performance e, se possível, não deve ser
mais utilizado.

Chamada de uma
função em um relatório
• Utilização do Modelo;
• Inserindo parâmetros de entrada;
• Exibindo o resultado do retorno da
função.
Vídeo

Exercício: criação de tabela
• Documento : INTEIRO(10);
• Item: INTEIRO(5);
• Material: INTEIRO(4);
• Quantidade: INTEIRO(2);
• Unitário: NUMERIC(2);
• Total: NUMERIC(2);
• Observação: Texto(255);
Documento e Item são chaves da
tabela.
Todos os campos são de
preenchimento obrigatório.
Os desenvolvimentos somente
poderão estarem salvos como
Objetos Locais.

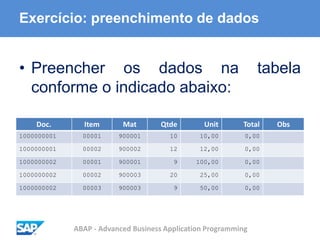

• Preencher os dados na tabela
conforme o indicado abaixo:
Exercício: preenchimento de dados
Doc. Item Mat Qtde Unit Total Obs
1000000001 00001 900001 10 10,00 0,00
1000000001 00002 900002 12 12,00 0,00
1000000002 00001 900001 9 100,00 0,00
1000000002 00002 900003 20 25,00 0,00
1000000002 00003 900003 9 50,00 0,00

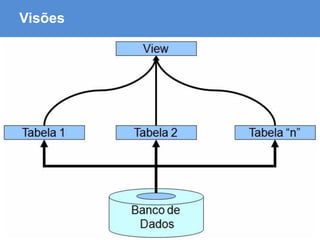

Visões
• Visões são agrupamentos de dados que,
geralmente, são compostas de tabelas
diferentes;
• Uma vez definida a visão, é possível
definir uma aplicação dependente da
combinação dos dados da mesma;
• Uma visão pode ser utilizada em
programas ABAP para a seleção de
dados.

Visões

Tipos
• Os tipos de dados definidos para os
usuários podem ser armazenados em
todos os programas do Dicionário
ABAP.

Domínio
• Um domínio define uma faixa de
valores e deve estar atribuído a um
elemento de dados;

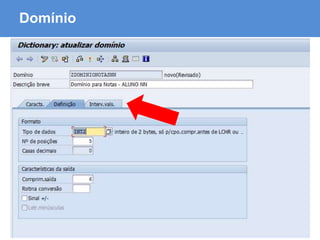

Domínio

Domínio

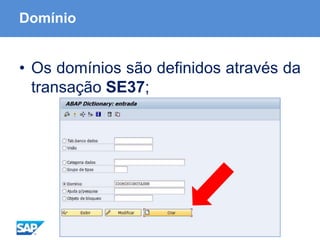

• Os domínios são definidos através da
transação SE37;

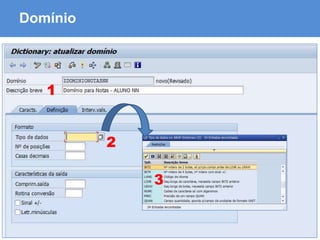

Domínio
1
2
3

Atualização da tabela – SM30

Treinamento SAP ABAP

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a Treinamento SAP ABAP

Treinamento SAP ABAP
