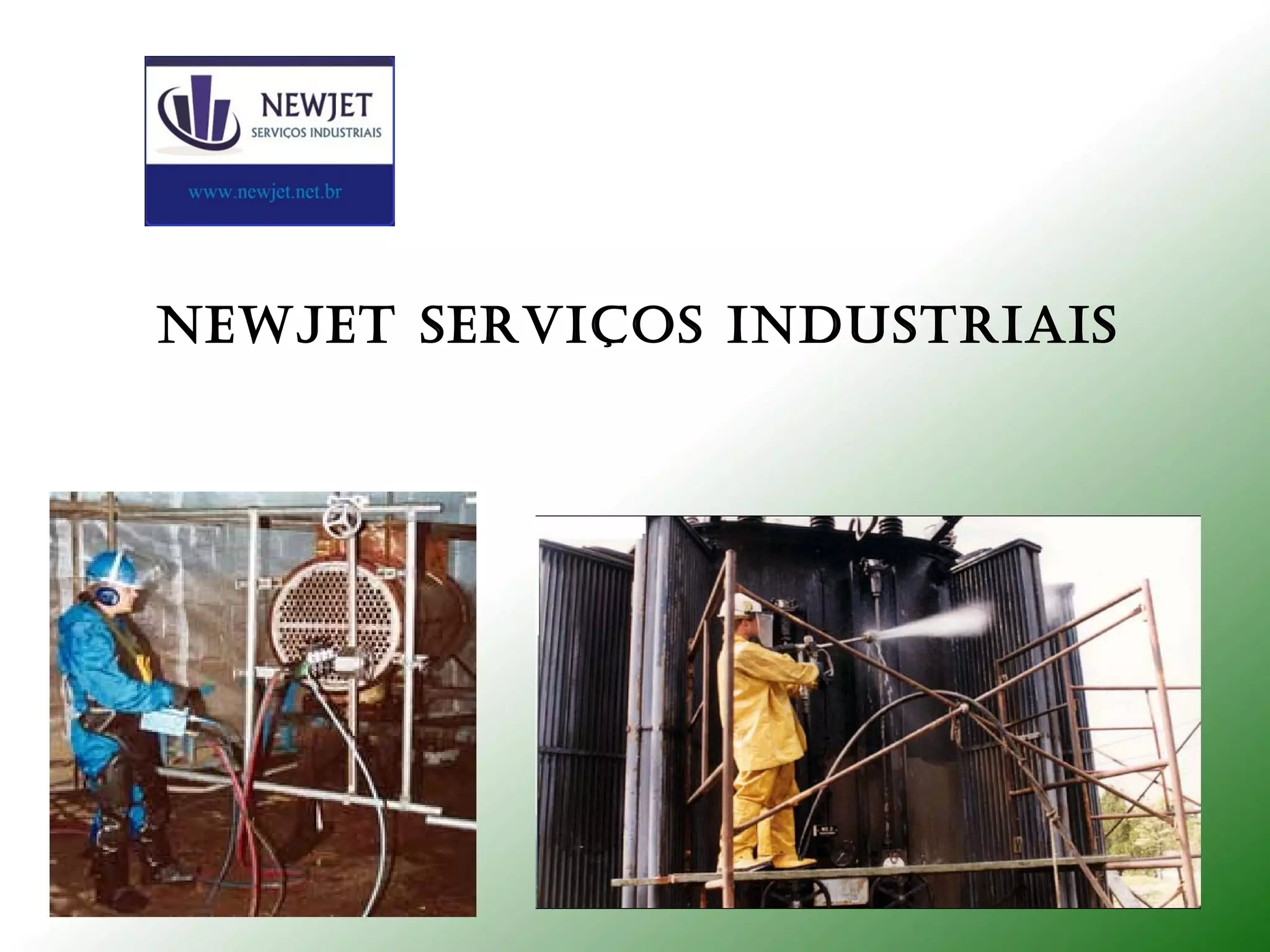

NEWJET SERVIÇOS INDUSTRIAIS

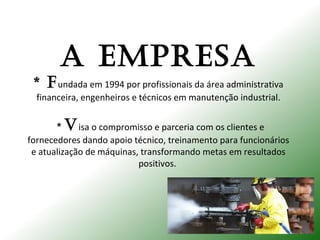

A EMPRESA
* fundada em 1994 por profissionais da área administrativa
financeira, engenheiros e técnicos em manutenção industrial.
* Visa o compromisso e parceria com os clientes e
fornecedores dando apoio técnico, treinamento para funcionários
e atualização de máquinas, transformando metas em resultados
positivos.
RAMO DA
EMPRESA
Atendemos indústrias de papel e celulose, cítricas, açúcar
e álcool, químicas, petroquímicas, alimentícias, siderúrgicas,
automobilísticas, alumínio, navais e outras.
SERVIÇOS
Hidrojateamento - Limpeza hidrodinâmica com
equipamentos de Ultra Alta e Super Alta Pressão em:
trocadores de calor, evaporadores, caldeiras, aquecedores,
alto claves, peneiras, fornos, tanques, serpentinas,
tubulações, outros...

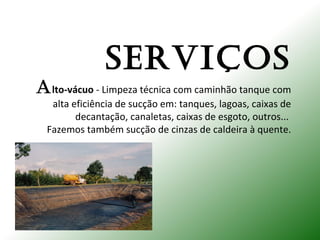

SERVIÇOS
Alto-vácuo - Limpeza técnica com caminhão tanque com
alta eficiência de sucção em: tanques, lagoas, caixas de
decantação, canaletas, caixas de esgoto, outros...
Fazemos também sucção de cinzas de caldeira à quente.
CLIENTES:

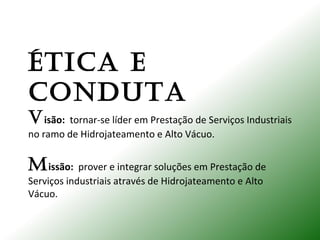

ÉTICA E
CONDUTA
Visão: tornar-se líder em Prestação de Serviços Industriais
no ramo de Hidrojateamento e Alto Vácuo.
Missão: prover e integrar soluções em Prestação de
Serviços industriais através de Hidrojateamento e Alto
Vácuo.

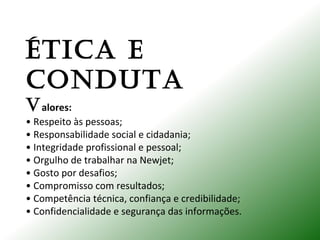

ÉTICA E
CONDUTA
Valores:
• Respeito às pessoas;
• Responsabilidade social e cidadania;
• Integridade profissional e pessoal;
• Orgulho de trabalhar na Newjet;
• Gosto por desafios;
• Compromisso com resultados;
• Competência técnica, confiança e credibilidade;
• Confidencialidade e segurança das informações.

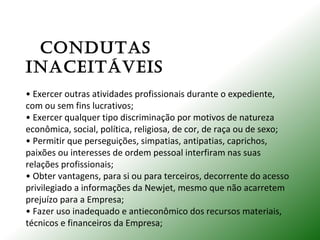

CONDUTAS
INACEITÁVEIS
• Exercer outras atividades profissionais durante o expediente,
com ou sem fins lucrativos;
• Exercer qualquer tipo discriminação por motivos de natureza
econômica, social, política, religiosa, de cor, de raça ou de sexo;
• Permitir que perseguições, simpatias, antipatias, caprichos,
paixões ou interesses de ordem pessoal interfiram nas suas
relações profissionais;
• Obter vantagens, para si ou para terceiros, decorrente do acesso
privilegiado a informações da Newjet, mesmo que não acarretem
prejuízo para a Empresa;
• Fazer uso inadequado e antieconômico dos recursos materiais,
técnicos e financeiros da Empresa;
CONDUTAS
INACEITÁVEIS
• Fazer uso inadequado e antieconômico dos recursos materiais,
técnicos e financeiros da Empresa;
• Impedir ou dificultar a apuração de irregularidades cometidas na
Empresa;
• Facilitar ações de terceiros que resultem em prejuízo ou dano
para a Empresa;
• Fumar dentro da empresa ou das empresas que prestarmos
serviços;
• Trazer jogos para a empresa;
• Fazer comparativos salariais dentro do horário de expediente
ou fora dele;
• Porte ou uso de bebidas alcoólicas e drogas ilícitas nas
dependências da empresa, nem de armas de qualquer espécie.
CONTRATO DE
EXPERIÊNCIA
* Validade de 30 dias, prorrogáveis por mais 60.
HORÁRIO DE TRABALHO
* Administrativo: 07h30 às 17h48 – 1h e meia de almoço.
* Operacional: 07h30 às 17h18 – 1h de almoço.

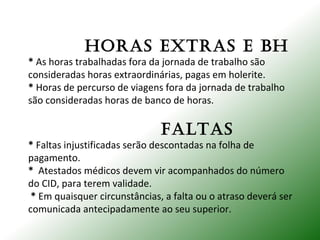

HORAS EXTRAS E BH
* As horas trabalhadas fora da jornada de trabalho são
consideradas horas extraordinárias, pagas em holerite.
* Horas de percurso de viagens fora da jornada de trabalho
são consideradas horas de banco de horas.
fALTAS
* Faltas injustificadas serão descontadas na folha de
pagamento.
* Atestados médicos devem vir acompanhados do número
do CID, para terem validade.
* Em quaisquer circunstâncias, a falta ou o atraso deverá ser
comunicada antecipadamente ao seu superior.

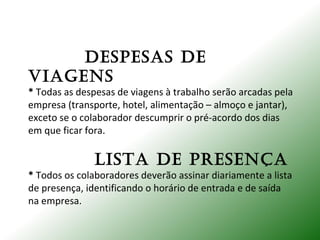

DESPESAS DE
VIAGENS
* Todas as despesas de viagens à trabalho serão arcadas pela
empresa (transporte, hotel, alimentação – almoço e jantar),
exceto se o colaborador descumprir o pré-acordo dos dias
em que ficar fora.
LISTA DE PRESENÇA
* Todos os colaboradores deverão assinar diariamente a lista
de presença, identificando o horário de entrada e de saída
na empresa.

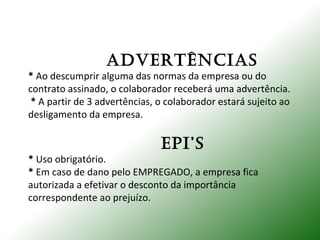

ADVERTÊNCIAS
* Ao descumprir alguma das normas da empresa ou do
contrato assinado, o colaborador receberá uma advertência.
* A partir de 3 advertências, o colaborador estará sujeito ao
desligamento da empresa.
EPI’S
* Uso obrigatório.
* Em caso de dano pelo EMPREGADO, a empresa fica
autorizada a efetivar o desconto da importância
correspondente ao prejuízo.

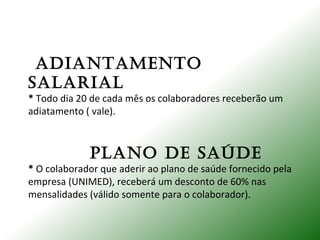

ADIANTAmENTo
SALARIAL
* Todo dia 20 de cada mês os colaboradores receberão um
adiatamento ( vale).
PLANo DE SAúDE
* O colaborador que aderir ao plano de saúde fornecido pela
empresa (UNIMED), receberá um desconto de 60% nas
mensalidades (válido somente para o colaborador).

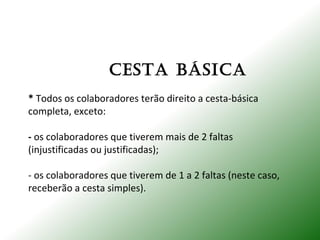

CESTA báSICA
* Todos os colaboradores terão direito a cesta-básica
completa, exceto:
- os colaboradores que tiverem mais de 2 faltas
(injustificadas ou justificadas);
- os colaboradores que tiverem de 1 a 2 faltas (neste caso,
receberão a cesta simples).

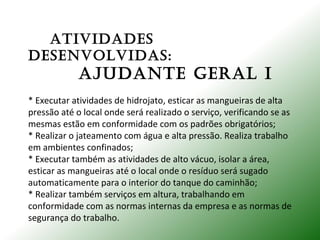

ATIVIDADES
DESENVoLVIDAS:
AjuDANTE GERAL I
* Executar atividades de hidrojato, esticar as mangueiras de alta
pressão até o local onde será realizado o serviço, verificando se as
mesmas estão em conformidade com os padrões obrigatórios;
* Realizar o jateamento com água e alta pressão. Realiza trabalho
em ambientes confinados;
* Executar também as atividades de alto vácuo, isolar a área,
esticar as mangueiras até o local onde o resíduo será sugado
automaticamente para o interior do tanque do caminhão;
* Realizar também serviços em altura, trabalhando em
conformidade com as normas internas da empresa e as normas de
segurança do trabalho.

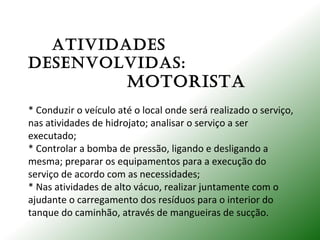

ATIVIDADES
DESENVoLVIDAS:
moToRISTA
* Conduzir o veículo até o local onde será realizado o serviço,
nas atividades de hidrojato; analisar o serviço a ser
executado;
* Controlar a bomba de pressão, ligando e desligando a
mesma; preparar os equipamentos para a execução do
serviço de acordo com as necessidades;
* Nas atividades de alto vácuo, realizar juntamente com o
ajudante o carregamento dos resíduos para o interior do
tanque do caminhão, através de mangueiras de sucção.

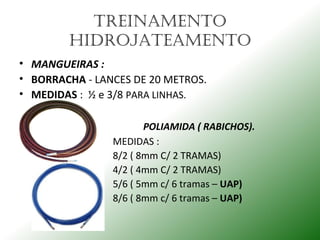

TREINAmENTo
HIDRojATEAmENTo
• MANGUEIRAS :
• BORRACHA - LANCES DE 20 METROS.
• MEDIDAS : ½ e 3/8 PARA LINHAS.
POLIAMIDA ( RABICHOS).
MEDIDAS :
8/2 ( 8mm C/ 2 TRAMAS)
4/2 ( 4mm C/ 2 TRAMAS)
5/6 ( 5mm c/ 6 tramas – UAP)
8/6 ( 8mm c/ 6 tramas – UAP)
LAÇo DE SEGuRANÇA PARA
mANGuEIRAS:

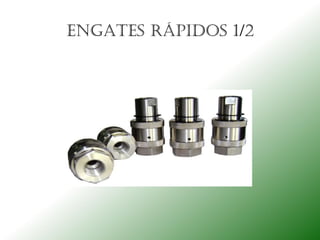

ENGATES RáPIDoS 1/2

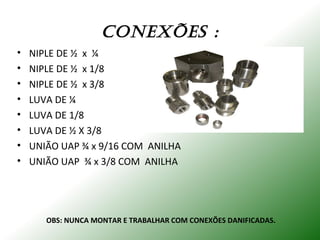

CoNEXÕES :
• NIPLE DE ½ x ¼
• NIPLE DE ½ x 1/8
• NIPLE DE ½ x 3/8
• LUVA DE ¼
• LUVA DE 1/8
• LUVA DE ½ X 3/8
• UNIÃO UAP ¾ x 9/16 COM ANILHA
• UNIÃO UAP ¾ x 3/8 COM ANILHA
OBS: NUNCA MONTAR E TRABALHAR COM CONEXÕES DANIFICADAS.
bICoS RoTATIVoS
• R 12
• R 28
• R 31
• R 33
• R 45
• R 75
• BARRACUDA
• BANSHEE

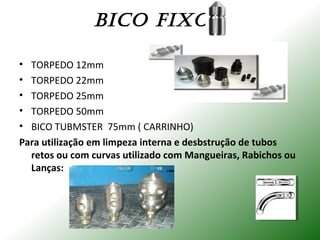

BICO FIXOS:
• TORPEDO 12mm
• TORPEDO 22mm
• TORPEDO 25mm
• TORPEDO 50mm
• BICO TUBMSTER 75mm ( CARRINHO)
Para utilização em limpeza interna e desbstrução de tubos
retos ou com curvas utilizado com Mangueiras, Rabichos ou
Lanças:
PISTOLAS
PENTA GATILHO DUPLO : UAP
FLUXO ABERTO GATILHO SIMPLES: SAP

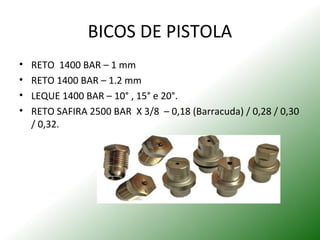

BICOS DE PISTOLA
• RETO 1400 BAR – 1 mm
• RETO 1400 BAR – 1.2 mm
• LEQUE 1400 BAR – 10° , 15° e 20°.
• RETO SAFIRA 2500 BAR X 3/8 – 0,18 (Barracuda) / 0,28 / 0,30
/ 0,32.

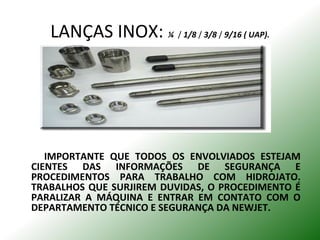

LANÇAS INOX: ¼ / 1/8 / 3/8 / 9/16 ( UAP).
IMPORTANTE QUE TODOS OS ENVOLVIADOS ESTEJAM
CIENTES DAS INFORMAÇÕES DE SEGURANÇA E
PROCEDIMENTOS PARA TRABALHO COM HIDROJATO.
TRABALHOS QUE SURJIREM DUVIDAS, O PROCEDIMENTO É
PARALIZAR A MÁQUINA E ENTRAR EM CONTATO COM O
DEPARTAMENTO TÉCNICO E SEGURANÇA DA NEWJET.
OPERACIONAL
O equipamento de hidrojato consiste em: Bomba acoplada a
motor diesel destinada a enviar água sob alta pressão, à qual
se ligam mangueiras em cujas extremidades são conectados
pistolas, lanças ou bicos para limpezas de superfícies, corte e
remoção de materiais indesejados.

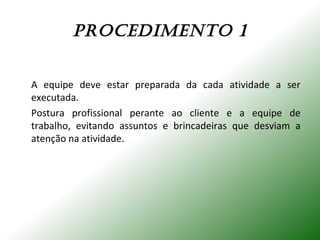

PROCEdImENTO 1
A equipe deve estar preparada da cada atividade a ser
executada.
Postura profissional perante ao cliente e a equipe de
trabalho, evitando assuntos e brincadeiras que desviam a
atenção na atividade.
PROCEdImENTO 2:
Equipamento, acessórios, ferramentas e veiculo devem
passar por inspeção detalhada e reposição se necessário. Esta
inspeção deve ser feita diariamente antes de iniciar qualquer
trabalho com hidrojateamento.
TODA A EQUIPE DEVE TER BOA COMUNICAÇÃO E ESTAR
ENVOLVIDA NA INSPEÇÃO DOS DISPOSITIVOS E
MANGUEIRAS.

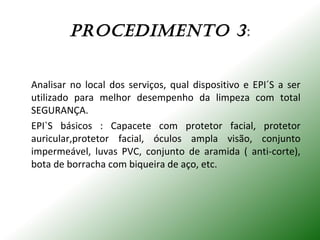

PROCEdImENTO 3:
Analisar no local dos serviços, qual dispositivo e EPI´S a ser
utilizado para melhor desempenho da limpeza com total
SEGURANÇA.
EPI`S básicos : Capacete com protetor facial, protetor
auricular,protetor facial, óculos ampla visão, conjunto
impermeável, luvas PVC, conjunto de aramida ( anti-corte),
bota de borracha com biqueira de aço, etc.

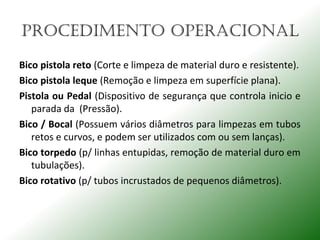

PROCEdImENTO OPERACIONAL
Bico pistola reto (Corte e limpeza de material duro e resistente).
Bico pistola leque (Remoção e limpeza em superfície plana).
Pistola ou Pedal (Dispositivo de segurança que controla inicio e
parada da (Pressão).
Bico / Bocal (Possuem vários diâmetros para limpezas em tubos
retos e curvos, e podem ser utilizados com ou sem lanças).
Bico torpedo (p/ linhas entupidas, remoção de material duro em
tubulações).
Bico rotativo (p/ tubos incrustados de pequenos diâmetros).

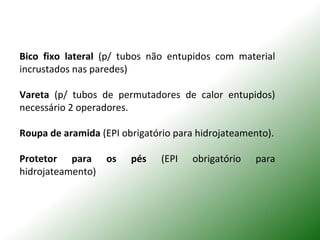

Bico fixo lateral (p/ tubos não entupidos com material
incrustados nas paredes)
Vareta (p/ tubos de permutadores de calor entupidos)
necessário 2 operadores.
Roupa de aramida (EPI obrigatório para hidrojateamento).
Protetor para os pés (EPI obrigatório para
hidrojateamento)

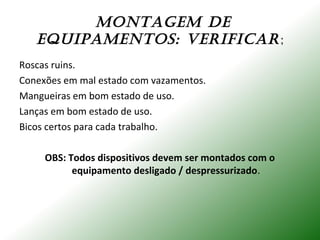

mONTAgEm dE
EquIPAmENTOS: VERIFICAR;
Roscas ruins.
Conexões em mal estado com vazamentos.
Mangueiras em bom estado de uso.
Lanças em bom estado de uso.
Bicos certos para cada trabalho.
OBS: Todos dispositivos devem ser montados com o
equipamento desligado / despressurizado.

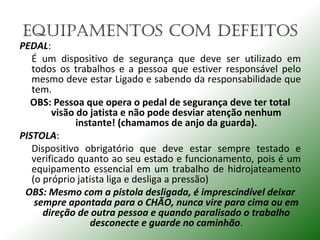

EquIPAmENTOS COm dEFEITOS
PEDAL:
É um dispositivo de segurança que deve ser utilizado em
todos os trabalhos e a pessoa que estiver responsável pelo
mesmo deve estar Ligado e sabendo da responsabilidade que
tem.
OBS: Pessoa que opera o pedal de segurança deve ter total
visão do jatista e não pode desviar atenção nenhum
instante! (chamamos de anjo da guarda).
PISTOLA:
Dispositivo obrigatório que deve estar sempre testado e
verificado quanto ao seu estado e funcionamento, pois é um
equipamento essencial em um trabalho de hidrojateamento
(o próprio jatista liga e desliga a pressão)
OBS: Mesmo com a pistola desligada, é imprescindível deixar
sempre apontada para o CHÃO, nunca vire para cima ou em
direção de outra pessoa e quando paralisado o trabalho
desconecte e guarde no caminhão.
HIDROJATO É UM SISTEMA DE LIMPEZA MUITO EFICAZ E
UTILIZADO EM DIVERSOS SETORES, MAS SE UTILIZADO
INCORRETAMENTE SE TORNA UM RISCO DE VIDA!
ESTEJA SEMPRE BEM INFORMADO SOBRE TODOS OS
DISPOSITIVOS QUE ESTÃO ENVOLVIDOS NOS TRABALHOS A
SEREM REALIZADOS.
E NA SITUAÇÃO QUE EXISTIR DUVIDAS! PARALISE
TOTALMENTE OS TRABALHOS E INFORME AO SUPERVISOR.
JATOS DE ÁGUA E ALTAS PRESSÕES E
SEUS EFEITOS SEGURANÇA NO
HIDROJATEAMENTO PRECAUÇÕES:
Os jatos de água a alta pressão no ponto de contato
desenvolvem uma ação similar de uma serra circular. Esta
rápida ação de corte é o principal perigo e a maior atenção
que deve ser prestada.
IMPORTANTÍSSIMO: Nenhuma parte do corpo deve ser
colocada em frente ao jato, porque nenhuma vestimenta
protetora satisfatória foi desenvolvida ainda para proteção
contra jatos de água.

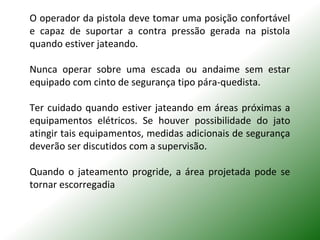

O operador da pistola deve tomar uma posição confortável
e capaz de suportar a contra pressão gerada na pistola
quando estiver jateando.
Nunca operar sobre uma escada ou andaime sem estar
equipado com cinto de segurança tipo pára-quedista.
Ter cuidado quando estiver jateando em áreas próximas a
equipamentos elétricos. Se houver possibilidade do jato
atingir tais equipamentos, medidas adicionais de segurança
deverão ser discutidos com a supervisão.
Quando o jateamento progride, a área projetada pode se
tornar escorregadia

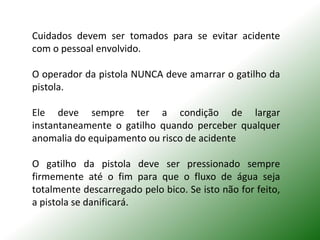

Cuidados devem ser tomados para se evitar acidente
com o pessoal envolvido.
O operador da pistola NUNCA deve amarrar o gatilho da
pistola.
Ele deve sempre ter a condição de largar
instantaneamente o gatilho quando perceber qualquer
anomalia do equipamento ou risco de acidente
O gatilho da pistola deve ser pressionado sempre
firmemente até o fim para que o fluxo de água seja
totalmente descarregado pelo bico. Se isto não for feito,
a pistola se danificará.

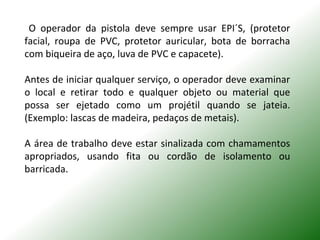

O operador da pistola deve sempre usar EPI´S, (protetor
facial, roupa de PVC, protetor auricular, bota de borracha
com biqueira de aço, luva de PVC e capacete).
Antes de iniciar qualquer serviço, o operador deve examinar
o local e retirar todo e qualquer objeto ou material que
possa ser ejetado como um projétil quando se jateia.
(Exemplo: lascas de madeira, pedaços de metais).
A área de trabalho deve estar sinalizada com chamamentos
apropriados, usando fita ou cordão de isolamento ou
barricada.

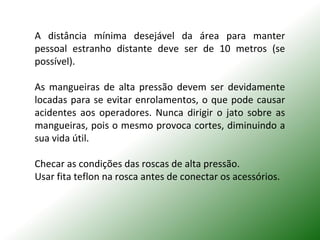

A distância mínima desejável da área para manter
pessoal estranho distante deve ser de 10 metros (se
possível).
As mangueiras de alta pressão devem ser devidamente
locadas para se evitar enrolamentos, o que pode causar
acidentes aos operadores. Nunca dirigir o jato sobre as
mangueiras, pois o mesmo provoca cortes, diminuindo a
sua vida útil.
Checar as condições das roscas de alta pressão.
Usar fita teflon na rosca antes de conectar os acessórios.

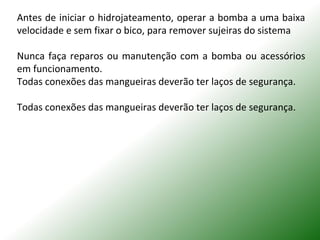

Antes de iniciar o hidrojateamento, operar a bomba a uma baixa
velocidade e sem fixar o bico, para remover sujeiras do sistema
Nunca faça reparos ou manutenção com a bomba ou acessórios
em funcionamento.
Todas conexões das mangueiras deverão ter laços de segurança.
Todas conexões das mangueiras deverão ter laços de segurança.
OPERADORES DE
PROCEDIMENTOS
Jateamento de água a altas pressões é uma operação que
pode ser executada com segurança se forem seguidos
procedimentos apropriados.
Um operador da jateadora ou da pistola nunca deve ser
designado para esta função antes de estar informado dos
perigos envolvidos.
O operador da pistola deve ser treinado sobre a operação
segura do equipamento e usar todos os equipamentos de
proteção e vestimentas necessárias. Conhecer também o
procedimento correto de parada para quando houver
malfuncionamento.

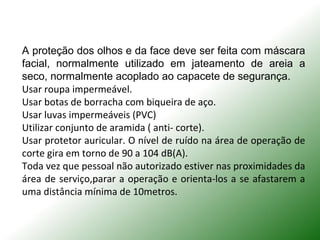

A proteção dos olhos e da face deve ser feita com máscara
facial, normalmente utilizado em jateamento de areia a
seco, normalmente acoplado ao capacete de segurança.
Usar roupa impermeável.
Usar botas de borracha com biqueira de aço.
Usar luvas impermeáveis (PVC)
Utilizar conjunto de aramida ( anti- corte).
Usar protetor auricular. O nível de ruído na área de operação de
corte gira em torno de 90 a 104 dB(A).
Toda vez que pessoal não autorizado estiver nas proximidades da
área de serviço,parar a operação e orienta-los a se afastarem a
uma distância mínima de 10metros.

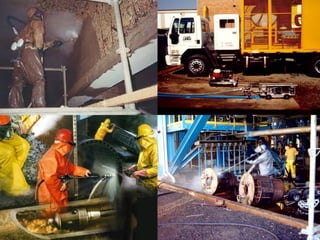

Treinamento hidrojato

Treinamento hidrojato

  • 1.
  • 2.
    A EMPRESA * fundadaem 1994 por profissionais da área administrativa financeira, engenheiros e técnicos em manutenção industrial. * Visa o compromisso e parceria com os clientes e fornecedores dando apoio técnico, treinamento para funcionários e atualização de máquinas, transformando metas em resultados positivos.
  • 3.
    RAMO DA EMPRESA Atendemos indústriasde papel e celulose, cítricas, açúcar e álcool, químicas, petroquímicas, alimentícias, siderúrgicas, automobilísticas, alumínio, navais e outras.
  • 4.
    SERVIÇOS Hidrojateamento - Limpezahidrodinâmica com equipamentos de Ultra Alta e Super Alta Pressão em: trocadores de calor, evaporadores, caldeiras, aquecedores, alto claves, peneiras, fornos, tanques, serpentinas, tubulações, outros...
  • 5.
    SERVIÇOS Alto-vácuo - Limpezatécnica com caminhão tanque com alta eficiência de sucção em: tanques, lagoas, caixas de decantação, canaletas, caixas de esgoto, outros... Fazemos também sucção de cinzas de caldeira à quente.
  • 6.
  • 7.
    ÉTICA E CONDUTA Visão: tornar-selíder em Prestação de Serviços Industriais no ramo de Hidrojateamento e Alto Vácuo. Missão: prover e integrar soluções em Prestação de Serviços industriais através de Hidrojateamento e Alto Vácuo.
  • 8.
    ÉTICA E CONDUTA Valores: • Respeitoàs pessoas; • Responsabilidade social e cidadania; • Integridade profissional e pessoal; • Orgulho de trabalhar na Newjet; • Gosto por desafios; • Compromisso com resultados; • Competência técnica, confiança e credibilidade; • Confidencialidade e segurança das informações.
  • 9.
    CONDUTAS INACEITÁVEIS • Exercer outrasatividades profissionais durante o expediente, com ou sem fins lucrativos; • Exercer qualquer tipo discriminação por motivos de natureza econômica, social, política, religiosa, de cor, de raça ou de sexo; • Permitir que perseguições, simpatias, antipatias, caprichos, paixões ou interesses de ordem pessoal interfiram nas suas relações profissionais; • Obter vantagens, para si ou para terceiros, decorrente do acesso privilegiado a informações da Newjet, mesmo que não acarretem prejuízo para a Empresa; • Fazer uso inadequado e antieconômico dos recursos materiais, técnicos e financeiros da Empresa;
  • 10.
    CONDUTAS INACEITÁVEIS • Fazer usoinadequado e antieconômico dos recursos materiais, técnicos e financeiros da Empresa; • Impedir ou dificultar a apuração de irregularidades cometidas na Empresa; • Facilitar ações de terceiros que resultem em prejuízo ou dano para a Empresa; • Fumar dentro da empresa ou das empresas que prestarmos serviços; • Trazer jogos para a empresa; • Fazer comparativos salariais dentro do horário de expediente ou fora dele; • Porte ou uso de bebidas alcoólicas e drogas ilícitas nas dependências da empresa, nem de armas de qualquer espécie.
  • 11.
    CONTRATO DE EXPERIÊNCIA * Validadede 30 dias, prorrogáveis por mais 60. HORÁRIO DE TRABALHO * Administrativo: 07h30 às 17h48 – 1h e meia de almoço. * Operacional: 07h30 às 17h18 – 1h de almoço.
  • 12.
    HORAS EXTRAS EBH * As horas trabalhadas fora da jornada de trabalho são consideradas horas extraordinárias, pagas em holerite. * Horas de percurso de viagens fora da jornada de trabalho são consideradas horas de banco de horas. fALTAS * Faltas injustificadas serão descontadas na folha de pagamento. * Atestados médicos devem vir acompanhados do número do CID, para terem validade. * Em quaisquer circunstâncias, a falta ou o atraso deverá ser comunicada antecipadamente ao seu superior.
  • 13.
    DESPESAS DE VIAGENS * Todasas despesas de viagens à trabalho serão arcadas pela empresa (transporte, hotel, alimentação – almoço e jantar), exceto se o colaborador descumprir o pré-acordo dos dias em que ficar fora. LISTA DE PRESENÇA * Todos os colaboradores deverão assinar diariamente a lista de presença, identificando o horário de entrada e de saída na empresa.
  • 14.
    ADVERTÊNCIAS * Ao descumpriralguma das normas da empresa ou do contrato assinado, o colaborador receberá uma advertência. * A partir de 3 advertências, o colaborador estará sujeito ao desligamento da empresa. EPI’S * Uso obrigatório. * Em caso de dano pelo EMPREGADO, a empresa fica autorizada a efetivar o desconto da importância correspondente ao prejuízo.
  • 15.
    ADIANTAmENTo SALARIAL * Todo dia20 de cada mês os colaboradores receberão um adiatamento ( vale). PLANo DE SAúDE * O colaborador que aderir ao plano de saúde fornecido pela empresa (UNIMED), receberá um desconto de 60% nas mensalidades (válido somente para o colaborador).
  • 16.
    CESTA báSICA * Todosos colaboradores terão direito a cesta-básica completa, exceto: - os colaboradores que tiverem mais de 2 faltas (injustificadas ou justificadas); - os colaboradores que tiverem de 1 a 2 faltas (neste caso, receberão a cesta simples).
  • 17.
    ATIVIDADES DESENVoLVIDAS: AjuDANTE GERAL I *Executar atividades de hidrojato, esticar as mangueiras de alta pressão até o local onde será realizado o serviço, verificando se as mesmas estão em conformidade com os padrões obrigatórios; * Realizar o jateamento com água e alta pressão. Realiza trabalho em ambientes confinados; * Executar também as atividades de alto vácuo, isolar a área, esticar as mangueiras até o local onde o resíduo será sugado automaticamente para o interior do tanque do caminhão; * Realizar também serviços em altura, trabalhando em conformidade com as normas internas da empresa e as normas de segurança do trabalho.
  • 18.
    ATIVIDADES DESENVoLVIDAS: moToRISTA * Conduzir oveículo até o local onde será realizado o serviço, nas atividades de hidrojato; analisar o serviço a ser executado; * Controlar a bomba de pressão, ligando e desligando a mesma; preparar os equipamentos para a execução do serviço de acordo com as necessidades; * Nas atividades de alto vácuo, realizar juntamente com o ajudante o carregamento dos resíduos para o interior do tanque do caminhão, através de mangueiras de sucção.
  • 20.
    TREINAmENTo HIDRojATEAmENTo • MANGUEIRAS : •BORRACHA - LANCES DE 20 METROS. • MEDIDAS : ½ e 3/8 PARA LINHAS. POLIAMIDA ( RABICHOS). MEDIDAS : 8/2 ( 8mm C/ 2 TRAMAS) 4/2 ( 4mm C/ 2 TRAMAS) 5/6 ( 5mm c/ 6 tramas – UAP) 8/6 ( 8mm c/ 6 tramas – UAP)
  • 21.
    LAÇo DE SEGuRANÇAPARA mANGuEIRAS:
  • 22.
  • 23.
    CoNEXÕES : • NIPLEDE ½ x ¼ • NIPLE DE ½ x 1/8 • NIPLE DE ½ x 3/8 • LUVA DE ¼ • LUVA DE 1/8 • LUVA DE ½ X 3/8 • UNIÃO UAP ¾ x 9/16 COM ANILHA • UNIÃO UAP ¾ x 3/8 COM ANILHA OBS: NUNCA MONTAR E TRABALHAR COM CONEXÕES DANIFICADAS.
  • 24.
    bICoS RoTATIVoS • R12 • R 28 • R 31 • R 33 • R 45 • R 75 • BARRACUDA • BANSHEE
  • 25.
    BICO FIXOS: • TORPEDO12mm • TORPEDO 22mm • TORPEDO 25mm • TORPEDO 50mm • BICO TUBMSTER 75mm ( CARRINHO) Para utilização em limpeza interna e desbstrução de tubos retos ou com curvas utilizado com Mangueiras, Rabichos ou Lanças:
  • 26.
    PISTOLAS PENTA GATILHO DUPLO: UAP FLUXO ABERTO GATILHO SIMPLES: SAP
  • 27.
    BICOS DE PISTOLA •RETO 1400 BAR – 1 mm • RETO 1400 BAR – 1.2 mm • LEQUE 1400 BAR – 10° , 15° e 20°. • RETO SAFIRA 2500 BAR X 3/8 – 0,18 (Barracuda) / 0,28 / 0,30 / 0,32.
  • 28.
    LANÇAS INOX: ¼/ 1/8 / 3/8 / 9/16 ( UAP). IMPORTANTE QUE TODOS OS ENVOLVIADOS ESTEJAM CIENTES DAS INFORMAÇÕES DE SEGURANÇA E PROCEDIMENTOS PARA TRABALHO COM HIDROJATO. TRABALHOS QUE SURJIREM DUVIDAS, O PROCEDIMENTO É PARALIZAR A MÁQUINA E ENTRAR EM CONTATO COM O DEPARTAMENTO TÉCNICO E SEGURANÇA DA NEWJET.
  • 29.
    OPERACIONAL O equipamento dehidrojato consiste em: Bomba acoplada a motor diesel destinada a enviar água sob alta pressão, à qual se ligam mangueiras em cujas extremidades são conectados pistolas, lanças ou bicos para limpezas de superfícies, corte e remoção de materiais indesejados.
  • 30.
    PROCEdImENTO 1 A equipedeve estar preparada da cada atividade a ser executada. Postura profissional perante ao cliente e a equipe de trabalho, evitando assuntos e brincadeiras que desviam a atenção na atividade.
  • 31.
    PROCEdImENTO 2: Equipamento, acessórios,ferramentas e veiculo devem passar por inspeção detalhada e reposição se necessário. Esta inspeção deve ser feita diariamente antes de iniciar qualquer trabalho com hidrojateamento. TODA A EQUIPE DEVE TER BOA COMUNICAÇÃO E ESTAR ENVOLVIDA NA INSPEÇÃO DOS DISPOSITIVOS E MANGUEIRAS.
  • 32.
    PROCEdImENTO 3: Analisar nolocal dos serviços, qual dispositivo e EPI´S a ser utilizado para melhor desempenho da limpeza com total SEGURANÇA. EPI`S básicos : Capacete com protetor facial, protetor auricular,protetor facial, óculos ampla visão, conjunto impermeável, luvas PVC, conjunto de aramida ( anti-corte), bota de borracha com biqueira de aço, etc.
  • 33.
    PROCEdImENTO OPERACIONAL Bico pistolareto (Corte e limpeza de material duro e resistente). Bico pistola leque (Remoção e limpeza em superfície plana). Pistola ou Pedal (Dispositivo de segurança que controla inicio e parada da (Pressão). Bico / Bocal (Possuem vários diâmetros para limpezas em tubos retos e curvos, e podem ser utilizados com ou sem lanças). Bico torpedo (p/ linhas entupidas, remoção de material duro em tubulações). Bico rotativo (p/ tubos incrustados de pequenos diâmetros).
  • 34.
    Bico fixo lateral(p/ tubos não entupidos com material incrustados nas paredes) Vareta (p/ tubos de permutadores de calor entupidos) necessário 2 operadores. Roupa de aramida (EPI obrigatório para hidrojateamento). Protetor para os pés (EPI obrigatório para hidrojateamento)
  • 35.
    mONTAgEm dE EquIPAmENTOS: VERIFICAR; Roscasruins. Conexões em mal estado com vazamentos. Mangueiras em bom estado de uso. Lanças em bom estado de uso. Bicos certos para cada trabalho. OBS: Todos dispositivos devem ser montados com o equipamento desligado / despressurizado.
  • 36.
    EquIPAmENTOS COm dEFEITOS PEDAL: Éum dispositivo de segurança que deve ser utilizado em todos os trabalhos e a pessoa que estiver responsável pelo mesmo deve estar Ligado e sabendo da responsabilidade que tem. OBS: Pessoa que opera o pedal de segurança deve ter total visão do jatista e não pode desviar atenção nenhum instante! (chamamos de anjo da guarda). PISTOLA: Dispositivo obrigatório que deve estar sempre testado e verificado quanto ao seu estado e funcionamento, pois é um equipamento essencial em um trabalho de hidrojateamento (o próprio jatista liga e desliga a pressão) OBS: Mesmo com a pistola desligada, é imprescindível deixar sempre apontada para o CHÃO, nunca vire para cima ou em direção de outra pessoa e quando paralisado o trabalho desconecte e guarde no caminhão.
  • 37.
    HIDROJATO É UMSISTEMA DE LIMPEZA MUITO EFICAZ E UTILIZADO EM DIVERSOS SETORES, MAS SE UTILIZADO INCORRETAMENTE SE TORNA UM RISCO DE VIDA! ESTEJA SEMPRE BEM INFORMADO SOBRE TODOS OS DISPOSITIVOS QUE ESTÃO ENVOLVIDOS NOS TRABALHOS A SEREM REALIZADOS. E NA SITUAÇÃO QUE EXISTIR DUVIDAS! PARALISE TOTALMENTE OS TRABALHOS E INFORME AO SUPERVISOR.
  • 38.
    JATOS DE ÁGUAE ALTAS PRESSÕES E SEUS EFEITOS SEGURANÇA NO HIDROJATEAMENTO PRECAUÇÕES: Os jatos de água a alta pressão no ponto de contato desenvolvem uma ação similar de uma serra circular. Esta rápida ação de corte é o principal perigo e a maior atenção que deve ser prestada. IMPORTANTÍSSIMO: Nenhuma parte do corpo deve ser colocada em frente ao jato, porque nenhuma vestimenta protetora satisfatória foi desenvolvida ainda para proteção contra jatos de água.
  • 39.
    O operador dapistola deve tomar uma posição confortável e capaz de suportar a contra pressão gerada na pistola quando estiver jateando. Nunca operar sobre uma escada ou andaime sem estar equipado com cinto de segurança tipo pára-quedista. Ter cuidado quando estiver jateando em áreas próximas a equipamentos elétricos. Se houver possibilidade do jato atingir tais equipamentos, medidas adicionais de segurança deverão ser discutidos com a supervisão. Quando o jateamento progride, a área projetada pode se tornar escorregadia
  • 40.
    Cuidados devem sertomados para se evitar acidente com o pessoal envolvido. O operador da pistola NUNCA deve amarrar o gatilho da pistola. Ele deve sempre ter a condição de largar instantaneamente o gatilho quando perceber qualquer anomalia do equipamento ou risco de acidente O gatilho da pistola deve ser pressionado sempre firmemente até o fim para que o fluxo de água seja totalmente descarregado pelo bico. Se isto não for feito, a pistola se danificará.
  • 41.
    O operador dapistola deve sempre usar EPI´S, (protetor facial, roupa de PVC, protetor auricular, bota de borracha com biqueira de aço, luva de PVC e capacete). Antes de iniciar qualquer serviço, o operador deve examinar o local e retirar todo e qualquer objeto ou material que possa ser ejetado como um projétil quando se jateia. (Exemplo: lascas de madeira, pedaços de metais). A área de trabalho deve estar sinalizada com chamamentos apropriados, usando fita ou cordão de isolamento ou barricada.
  • 42.
    A distância mínimadesejável da área para manter pessoal estranho distante deve ser de 10 metros (se possível). As mangueiras de alta pressão devem ser devidamente locadas para se evitar enrolamentos, o que pode causar acidentes aos operadores. Nunca dirigir o jato sobre as mangueiras, pois o mesmo provoca cortes, diminuindo a sua vida útil. Checar as condições das roscas de alta pressão. Usar fita teflon na rosca antes de conectar os acessórios.
  • 43.
    Antes de iniciaro hidrojateamento, operar a bomba a uma baixa velocidade e sem fixar o bico, para remover sujeiras do sistema Nunca faça reparos ou manutenção com a bomba ou acessórios em funcionamento. Todas conexões das mangueiras deverão ter laços de segurança. Todas conexões das mangueiras deverão ter laços de segurança.
  • 44.
    OPERADORES DE PROCEDIMENTOS Jateamento deágua a altas pressões é uma operação que pode ser executada com segurança se forem seguidos procedimentos apropriados. Um operador da jateadora ou da pistola nunca deve ser designado para esta função antes de estar informado dos perigos envolvidos. O operador da pistola deve ser treinado sobre a operação segura do equipamento e usar todos os equipamentos de proteção e vestimentas necessárias. Conhecer também o procedimento correto de parada para quando houver malfuncionamento.
  • 45.
    A proteção dosolhos e da face deve ser feita com máscara facial, normalmente utilizado em jateamento de areia a seco, normalmente acoplado ao capacete de segurança. Usar roupa impermeável. Usar botas de borracha com biqueira de aço. Usar luvas impermeáveis (PVC) Utilizar conjunto de aramida ( anti- corte). Usar protetor auricular. O nível de ruído na área de operação de corte gira em torno de 90 a 104 dB(A). Toda vez que pessoal não autorizado estiver nas proximidades da área de serviço,parar a operação e orienta-los a se afastarem a uma distância mínima de 10metros.
