![4 Manual de Operação e Manutenção - S850
LOCALIZAÇÃO DOS NÚMEROS DE SÉRIE
Sempre use o número de série da carregadeira quando
solicitar informações sobre manutenção ou adquirir
peças. Modelos mais antigos ou mais recentes
(identificação feita pelo número de série) podem usar
peças diferentes ou pode ser necessário usar um
procedimento diferente ao realizar uma operação de
manutenção específica.
Número de Série da Carregadeira
Figura 1
A placa com o número de série da carregadeira (item 1)
[Figura 1] está localizada no lado externo do chassi.
Número de Série do Motor
Figura 2
O número de série do motor (item 1) [Figura 2] está
localizado na lateral do motor acima do filtro de óleo.
RELATÓRIO DE ENTREGA
Figura 3
O relatório de entrega [Figura 3] contém uma lista de
itens que devem ser explicados ou mostrados ao
proprietário ou operador pelo distribuidor quando a
máquina utilitária Bobcat é entregue.
O relatório de entrega deve ser examinado e assinado
pelo proprietário ou operador e pelo distribuidor.
P-90642E
1
P-90641A
1
B-16315
6 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-6-320.jpg)
![5 Manual de Operação e Manutenção - S850
IDENTIFICAÇÃO DA CARREGADEIRA
[1] CAÇAMBAS – Várias caçambas diferentes e outros implementos estão disponíveis para a carregadeira Bobcat.
[2] ROPS - Estrutura de proteção contra capotagem, conforme ISO 3471, e FOPS - Estrutura de proteção contra queda
de objetos conforme ISO 3449, Nível I. O Nível II está disponível.
[3] PNEUS – São mostrados pneus standard. Vários tipos e tamanhos diferentes de caçambas estão disponíveis para
a carregadeira Bobcat.
FARÓIS
DIANTEIROS
ALÇAS
DE APOIO
ASSENTO DO OPERADOR
com CINTO DE SEGURANÇA
E BARRA DO ASSENTO
CILINDROS
DE INCLINAÇÃO
[1] CAÇAMBA
DEGRAU
BRAÇO DE ELEVAÇÃO
[3] PNEUS
GRADE
TRASEIR
DEGRAUS
DA CAÇAMBA
ENGATES RÁPIDOS
AUXILIARES DIANTEIROS
LANTERNA TRASEIRA
PORTA
TRASEIRA
FAROL
TRASEIRO
[2] CABINE DO OPERADOR
(ROPS E FOPS)
NA1820
NA1821
CILINDRO
DE ELEVAÇÃO DISPOSITIVO DE SUPORTE
DO BRAÇO DE ELEVAÇÃO
MANUAL
DE OPERAÇÃO
E MANUTENÇÃO E
GUIA DO OPERADOR
ALARME
DE RÉ
7 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-7-320.jpg)
![8 Manual de Operação e Manutenção - S850
CARACTERÍSTICAS, ACESSÓRIOS E IMPLEMENTOS (CONT.)
Kit para Aplicações Especiais
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Algumas aplicações de implementos podem
provocar a entrada de detritos ou objetos
arremessados pelas aberturas dianteira, superior e
traseira da cabine. Instale o Kit para aplicações
especiais para oferecer mais proteção para o
operador nessas aplicações.
W-2737-0508
Figura 4
Disponível para aplicações especiais, para restringir a
entrada de materiais pelas aberturas da cabine. O kit
inclui porta dianteira de policarbonato de 12,7 mm (0,5
pol.) de espessura e janela traseira de policarbonato
[Figura 4].
A janela superior de policarbonato (item standard) deve
ser instalada para aplicações especiais, para restringir a
entrada de material pelas aberturas da cabine.
Consulte o distribuidor Bobcat sobre disponibilidade.
Inspeção e Manutenção do Kit para Aplicações
Especiais
• Inspecione quanto a trincas ou avarias. Substitua se
necessário.
• Pré-enxágue com água para remover materiais
arenosos.
• Lave com detergente doméstico suave e água
morna.
• Use uma esponja ou pano macio. Enxágue bem com
água e seque com um pano macio limpo ou rodinho
de borracha.
• Não use materiais de limpeza abrasivos ou muito
alcalinos.
• Não limpe com lâminas ou raspadores de metal.
NA1026
10 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-10-320.jpg)

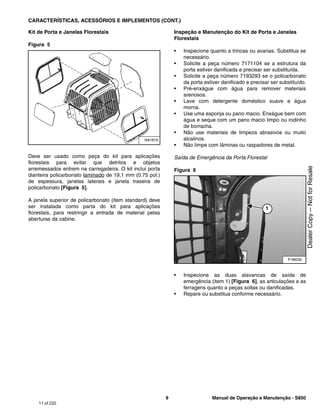

![9 Manual de Operação e Manutenção - S850
CARACTERÍSTICAS, ACESSÓRIOS E IMPLEMENTOS (CONT.)
Kit de Porta e Janelas Florestais
Figura 5
Deve ser usado como peça do kit para aplicações
florestais para evitar que detritos e objetos
arremessados entrem na carregadeira. O kit inclui porta
dianteira policarbonato laminado de 19,1 mm (0.75 pol.)
de espessura, janelas laterais e janela traseira de
policarbonato [Figura 5].
A janela superior de policarbonato (item standard) deve
ser instalada como parta do kit para aplicações
florestais, para restringir a entrada de material pelas
aberturas da cabine.
Inspeção e Manutenção do Kit de Porta e Janelas
Florestais
• Inspecione quanto a trincas ou avarias. Substitua se
necessário.
• Solicite a peça número 7171104 se a estrutura da
porta estiver danificada e precisar ser substituída.
• Solicite a peça número 7193293 se o policarbonato
da porta estiver danificado e precisar ser substituído.
• Pré-enxágue com água para remover materiais
arenosos.
• Lave com detergente doméstico suave e água
morna.
• Use uma esponja ou pano macio. Enxágue bem com
água e seque com um pano macio limpo ou rodinho
de borracha.
• Não use materiais de limpeza abrasivos ou muito
alcalinos.
• Não limpe com lâminas ou raspadores de metal.
Saída de Emergência da Porta Florestal
Figura 6
• Inspecione as duas alavancas de saída de
emergência (item 1) [Figura 6], as articulações e as
ferragens quanto a peças soltas ou danificadas.
• Repare ou substitua conforme necessário.
NA1819
P-96030
1
11 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-11-320.jpg)
![25 Manual de Operação e Manutenção - S850
IDENTIFICAÇÃO DO PAINEL DE INSTRUMENTOS
Visão Geral
Figura 7
O painel esquerdo [Figura 7] é descrito mais
detalhadamente. (Consulte Painel Esquerdo (Modelos
Recentes), na Página 26.) ou (Consulte Painel Esquerdo
(Modelos Recentes), na Página 28.)
Figura 8
O painel direito [Figura 8] é descrito mais
detalhadamente. (Consulte Painel Direito (Standard Com
Chave), na Página 31.) ou (Consulte Painel Direito (Com
Partida Sem Chave), na Página 32.) ou (Consulte Painel
Direito (Painel de Instrumentos Deluxe), na Página 33.)
Figura 9
Os painéis de interruptores esquerdo (item 1) e direito
(item 2) [Figura 9] são descritos mais detalhadamente.
(Consulte Painel de Interruptores Esquerdo, na Página
35.) e (Consulte Painel de Interruptores Direito, na
Página 35.)
Figura 10
Os painéis inferiores esquerdo e direito [Figura 10] são
descritos mais detalhadamente. (Consulte Painel Inferior
Esquerdo, na Página 36.) e (Consulte Painel Inferior
Direito, na Página 36.)
P-90668E
P-90212M
Chave Standard
P-85285C P-90819L
Partida sem chave Instrumentação Deluxe
P127108A
1 2
P-85282
P-85267D
27 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-27-320.jpg)
![26 Manual de Operação e Manutenção - S850
IDENTIFICAÇÃO DO PAINEL DE INSTRUMENTOS (CONT.)
Painel Esquerdo (Modelos Recentes)
Figura 11
O painel de instrumentos esquerdo [Figura 11] é o
mesmo para máquinas equipadas com painel standard
com chave, painel com partida sem chave e painel com
instrumentação Deluxe.
A tabela na página ao lado mostra a DESCRIÇÃO e a
FUNÇÃO / OPERAÇÃO de cada componente do painel
esquerdo.
P-90726B
1
4
5
6
7
8
3
2
13
9 10 11
12
14
15
16
17
18 19
20
21 22
23
28 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-28-320.jpg)
![28 Manual de Operação e Manutenção - S850
IDENTIFICAÇÃO DO PAINEL DE INSTRUMENTOS (CONT.)
Painel Esquerdo (Modelos Recentes)
Figura 12
O painel esquerdo [Figura 12] é o mesmo para todas as máquinas, independentemente dos opcionais e acessórios.
REF. DESCRIÇÃO FUNÇÃO / OPERAÇÃO
1 MARCADOR DE TEMPERATURA DO
MOTOR
Mostra a temperatura do líquido de arrefecimento do motor.
2 SINAL DIRECIONAL ESQUERDO (opcional) Indica que os sinais direcionais à esquerda estão LIGADOS.
3 ADVERTÊNCIA GERAL Mau funcionamento de uma ou mais funções da máquina. (Consulte os Códigos de
Serviço*)
4 DUAS VELOCIDADES Regime de alta selecionado.
5 MAU FUNCIONAMENTO DO MOTOR Falha ou mau funcionamento do motor (Consulte os Códigos de Serviço*)
6 TEMPERATURA DO LÍQUIDO DE
ARREFECIMENTO DO MOTOR
Temperatura do líquido de arrefecimento do motor alta ou erro do sensor.
7 TELA DO MONITOR Exibe informações. (Consulte Tela do monitor, neste manual).
8 CINTO DE SEGURANÇA Instrui o operador a apertar o cinto. Permanece aceso por 45 segundos.
9 BARRA DO ASSENTO A luz fica acesa quando a barra do assento está ELEVADA.
10 VÁLVULA DE ELEVAÇÃO E INCLINAÇÃO A luz acende quando as funções de elevação e inclinação não podem ser operadas.
11 FREIO DE ESTACIONAMENTO A luz acende quando a carregadeira não pode ser deslocada.
P-90726K
1
4
5
6
7
8
3
2
13
9 10 11
12
14
15
16
18
19
20 21
23 24
22
25
17
30 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-30-320.jpg)
![30 Manual de Operação e Manutenção - S850
IDENTIFICAÇÃO DO PAINEL DE INSTRUMENTOS
(CONT.)
Tela do Monitor
A tela do monitor pode exibir as seguintes informações:
• Horas de operação.
• Rotações por minuto do motor (rpm).
• Configuração do controle de velocidade.
• Contagem regressiva do relógio de manutenção.
• Voltagem da bateria.
• Códigos de serviço.
• Contagem regressiva de preaquecimento do motor.
• Ajuste da compensação de desvio de direção.
• Ajuste de resposta de tração.
Figura 13
A tela do monitor é mostrada na [Figura 13]. O monitor
de dados exibe as horas de operação na partida.
1. Exibição de dados
2. Horímetro
3. Controle de velocidade
4. Preaquecimento do motor
5. Rotações do motor por minuto
6. Voltagem da bateria / carga
7. Serviço
P-76461A
7
1
6
5
4
3
2
32 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-32-320.jpg)
![31 Manual de Operação e Manutenção - S850
IDENTIFICAÇÃO DO PAINEL DE INSTRUMENTOS (CONT.)
Painel Direito (Standard Com Chave)
Figura 14
Esta máquina pode ser equipada com um painel
standard com chave [Figura 14].
1. Chave de ignição: usada para ligar e desligar o
sistema elétrico da carregadeira e para dar partida e
desligar o motor.
2. Interruptor de padrão de controle dos Controles
joystick selecionáveis (SJC) (Opcional): Pressione
a parte superior para selecionar padrão de controle
‘ISO’; pressione a parte inferior para padrão de
controle ‘H’.
P-85285C
1
2
33 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-33-320.jpg)
![32 Manual de Operação e Manutenção - S850
IDENTIFICAÇÃO DO PAINEL DE INSTRUMENTOS (CONT.)
Painel Direito (Com Partida Sem Chave)
Figura 15
Esta máquina pode ser equipada com um painel com
partida sem chave [Figura 15].
1. Teclado (teclas 1 a 0): usado para inserir um código
numérico (senha) para permitir a partida do motor.
Será exibido um asterisco na tela do monitor do
painel esquerdo a cada tecla pressionada.
2. Tecla LOCK (BLOQUEAR): usada para bloquear o
teclado. A tecla de bloqueio exibirá uma luz vermelha
para indicar que é preciso uma senha para dar
partida na carregadeira. (Consulte Dispensa
Temporária da Senha, na Página 187.)
3. Tecla UNLOCK (DESBLOQUEAR): usada para
desbloquear o teclado. A tecla de desbloqueio exibirá
uma luz verde para indicar que pode ser dada partida
sem uma senha. (Consulte Dispensa Temporária da
Senha, na Página 187.)
4. Chave de ignição: usada para ligar e desligar o
sistema elétrico da carregadeira e para dar partida e
desligar o motor.
5. Interruptor de padrão de controle dos Controles
joystick selecionáveis (SJC) (Opcional): Pressione
a parte superior para selecionar padrão de controle
‘ISO’; pressione a parte inferior para padrão de
controle ‘H’.
Figura 16
Os modelos antigos usavam um conjunto de interruptor
de botão de pressão [Figura 16] em vez de uma chave
de partida.
P-90819L
4
5
1
2 3
P-90214B
34 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-34-320.jpg)
![33 Manual de Operação e Manutenção - S850
IDENTIFICAÇÃO DO PAINEL DE INSTRUMENTOS (CONT.)
Painel Direito (Painel de Instrumentos Deluxe)
Figura 17
Esta máquina pode ser equipada com um painel com
instrumentação Deluxe [Figura 17].
1. Teclado (1 até 0): o teclado tem duas funções:
- Inserir um código numérico (senha) para permitir a
partida do motor.
- Inserir um número conforme indicado para uso mais
abrangente da tela do monitor.
2. Tela do monitor: a tela do monitor é onde são
mostradas todas as configurações, monitoramento e
condições de erros do sistema.
3. Botões de rolagem: usados para rolar através das
opções da tela do monitor.
4. Botão CONFIRMA: usado para fazer seleções na
tela do monitor.
5. Chave de ignição: usada para ligar e desligar o
sistema elétrico da carregadeira e para dar partida e
desligar o motor.
6. Interruptor de padrão de controle dos Controles
joystick selecionáveis (SJC) (Opcional): Pressione
a parte superior para selecionar padrão de controle
‘ISO’; pressione a parte inferior para padrão de
controle ‘H’.
Figura 18
Os modelos antigos usavam um conjunto de interruptor
de botão de pressão [Figura 18] em vez de uma chave
de partida.
P-90212M
6
2
4
1
3
5
P-90214B
35 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-35-320.jpg)
![34 Manual de Operação e Manutenção - S850
IDENTIFICAÇÃO DO PAINEL DE INSTRUMENTOS (CONT.)
Painel Direito (Painel de Instrumentos Deluxe) (Cont.)
Figura 19
A primeira tela que você verá em sua nova carregadeira
será como ilustrado na [Figura 19].
Quando esta tela está no monitor é possível digitar a
senha e dar a partida no motor ou mudar o idioma
padrão.
NOTA: Sua nova carregadeira (com painel de
instrumentos Deluxe) terá uma senha do
proprietário. Seu distribuidor lhe fornecerá
essa senha. Mude a senha para uma que você
se lembre facilmente, para evitar o uso não
autorizado da carregadeira. (Consulte
Mudança da Senha do Proprietário, na Página
188.) Mantenha sua senha em local seguro
para futuras consultas.
Mudança de Idioma:
Pressione o botão de rolagem esquerdo ou direito para
selecionar o idioma. O idioma selecionado será o idioma
padrão usado pelo painel de instrumentos Deluxe
[Figura 19].
O idioma pode ser alterado a qualquer momento.
(Consulte CONFIGURAÇÃO DO PAINEL DE
CONTROLE, na Página 183.)
Digite a Senha:
Use os números no teclado para digitar a senha e
pressione o botão [ENTER]. Aparecerá um símbolo na
tela do monitor para cada número digitado [Figura 19].
O botão de rolagem esquerdo pode ser usado para
retroceder se for digitado um número incorreto.
Se não for digitada a senha correta, [INVALID
PASSWORD TRY AGAIN] [SENHA INVÁLIDA TENTE
NOVAMENTE] aparecerá na tela do monitor e a senha
terá que ser digitada novamente.
Consulte CONFIGURAÇÃO DO PAINEL DE
CONTROLE para obter descrição detalhada das telas e
configurar o sistema para seu uso. (Consulte
CONFIGURAÇÃO DO PAINEL DE CONTROLE, na
Página 183.)
NA3017
36 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-36-320.jpg)
![37 Manual de Operação e Manutenção - S850
IDENTIFICAÇÃO DO PAINEL DE INSTRUMENTOS (CONT.)
Rádio
Esta máquina pode ser equipada com um rádio.
Figura 23
A tabela na próxima página mostra a DESCRIÇÃO e a FUNÇÃO / OPERAÇÃO de cada controle do rádio [Figura 23].
NOTA: Consulte MONITOR na tabela para ver instruções de ajuste do relógio.
P-85255
1
9
11 12
13
14 15
17
8
2 3 4 5 6 7
16
10
39 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-39-320.jpg)

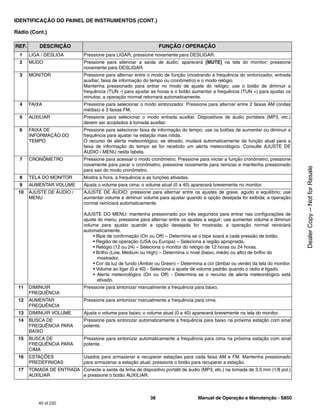

![38 Manual de Operação e Manutenção - S850
IDENTIFICAÇÃO DO PAINEL DE INSTRUMENTOS (CONT.)
Rádio (Cont.)
REF. DESCRIÇÃO FUNÇÃO / OPERAÇÃO
1 LIGA / DESLIGA Pressione para LIGAR; pressione novamente para DESLIGAR.
2 MUDO Pressione para silenciar a saída de áudio; aparecerá [MUTE] na tela do monitor; pressione
novamente para DESLIGAR.
3 MONITOR Pressione para alternar entre o modo de função (mostrando a frequência do sintonizador, entrada
auxiliar, faixa de informação do tempo ou cronômetro) e o modo relógio.
Mantenha pressionado para entrar no modo de ajuste do relógio; use o botão de diminuir a
frequência (TUN -) para ajustar as horas e o botão aumentar a frequência (TUN +) para ajustar os
minutos; a operação normal retornará automaticamente.
4 FAIXA Pressione para selecionar o modo sintonizador. Pressione para alternar entre 2 faixas AM (ondas
médias) e 3 faixas FM.
5 AUXILIAR Pressione para selecionar o modo entrada auxiliar. Dispositivos de áudio portáteis (MP3, etc.)
devem ser acoplados à tomada auxiliar.
6 FAIXA DE
INFORMAÇÃO DO
TEMPO
Pressione para selecionar faixa de informação do tempo; use os botões de aumentar ou diminuir a
frequência para ajustar na estação mais nítida.
O recurso de alerta meteorológico, se ativado, mudará automaticamente da função atual para a
faixa de informação do tempo se for recebido um alerta meteorológico. Consulte AJUSTE DE
ÁUDIO / MENU nesta tabela.
7 CRONÔMETRO Pressione para acessar o modo cronômetro. Pressione para iniciar a função cronômetro; pressione
novamente para parar o cronômetro; pressione novamente para reiniciar e mantenha pressionado
para sair do modo cronômetro.
8 TELA DO MONITOR Mostra a hora, a frequência e as funções ativadas.
9 AUMENTAR VOLUME Ajusta o volume para cima; o volume atual (0 a 40) aparecerá brevemente no monitor.
10 AJUSTE DE ÁUDIO /
MENU
AJUSTE DE ÁUDIO: pressione para alternar entre os ajustes de grave, agudo e equilíbrio; use
aumentar volume e diminuir volume para ajustar quando a opção desejada for exibida; a operação
normal reiniciará automaticamente.
AJUSTE DO MENU: mantenha pressionado por três segundos para entrar nas configurações de
ajuste do menu; pressione para alternar entre os ajustes a seguir; use aumentar volume e diminuir
volume para ajustar quando a opção desejada for mostrada; a operação normal reiniciará
automaticamente.
• Bipe de confirmação (On ou Off) – Determina se o bipe soará a cada pressão de botão.
• Região de operação (USA ou Europa) – Seleciona a região apropriada.
• Relógio (12 ou 24) – Seleciona o monitor do relógio de 12 horas ou 24 horas.
• Brilho (Low, Medium ou High) – Determina o nível (baixo, médio ou alto) de brilho do
mostrador.
• Cor da luz de fundo (Amber ou Green) – Determina a cor (âmbar ou verde) da tela do monitor.
• Volume ao ligar (0 a 40) - Seleciona o ajuste de volume padrão quando o rádio é ligado.
• Alerta meteorológico (On ou Off) - Determina se o recurso de alerta meteorológico está
ativado.
11 DIMINUIR
FREQUÊNCIA
Pressione para sintonizar manualmente a frequência para baixo.
12 AUMENTAR
FREQUÊNCIA
Pressione para sintonizar manualmente a frequência para cima.
13 DIMINUIR VOLUME Ajusta o volume para baixo; o volume atual (0 a 40) aparecerá brevemente na tela do monitor.
14 BUSCA DE
FREQUÊNCIA PARA
BAIXO
Pressione para sintonizar automaticamente a frequência para baixo na próxima estação com sinal
potente.
15 BUSCA DE
FREQUÊNCIA PARA
CIMA
Pressione para sintonizar automaticamente a frequência para cima na próxima estação com sinal
potente.
16 ESTAÇÕES
PREDEFINIDAS
Usados para armazenar e recuperar estações para cada faixa AM e FM. Mantenha pressionado
para armazenar a estação atual; pressione o botão para recuperar a estação.
17 TOMADA DE ENTRADA
AUXILIAR
Conecte a saída da linha de dispositivo portátil de áudio (MP3, etc.) na tomada de 3,5 mm (1/8 pol.)
e pressione o botão AUXILIAR.
40 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-40-320.jpg)
![39 Manual de Operação e Manutenção - S850
IDENTIFICAÇÃO DO PAINEL DE INSTRUMENTOS (CONT.)
Sistema de Câmera de Visão Traseira
Esta máquina pode estar equipada com um sistema de câmera de visão traseira.
O sistema de câmera de visão traseira não substitui
manter outras pessoas afastadas da área de trabalho.
Os operadores devem permanecer plenamente
conscientes dos arredores usando a visualização direta
e o sistema de câmera de visão traseira. O operador
deve reparar e manter o sistema da câmera para
assegurar o funcionamento correto.
Figura 24
O monitor da câmera encontra-se acima da porta
dianteira [Figura 24].
NOTA: Objetos visualizados no monitor da câmera
estão mais próximos do que aparentam.
O ícone rotativo (item 1) [Figura 24] no canto superior
esquerdo do monitor indica uma transmissão ao vivo da
câmera.
Se o ícone congelar, isso indica que a câmera não está
fornecendo uma transmissão ao vivo e pode ser
necessário reparo.
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
• Sempre mantenha outras pessoas afastadas da
área de trabalho e do caminho de deslocamento.
• O operador deve manter uma visão clara da
direção de deslocamento e olhar antes e durante
o movimento da máquina.
• O alarme de ré deve soar ao operar a máquina em
marcha à ré.
W-2783-0118
Figura 25
A tabela abaixo explica a função de cada botão (item 1)
[Figura 25] no monitor da câmera.
Configurações do menu usadas normalmente:
• PICTURE (IMAGEM) - Brilho, contraste, cor, matiz
• SETTING (AJUSTE) - Protetor de tela, ligar
automaticamente
• MISCELLANEOUS (DIVERSOS) - Idioma, reiniciar.
P127716
1
ITEM DESCRIÇÃO FUNÇÃO / OPERAÇÃO
LIGA /
DESLIGA
Pressione para LIGAR o
monitor; pressione
novamente para DESLIGAR.
P/ CIMA
Pressione para navegar para
cima pelas opções na tela do
menu; também usado para
ajustar as configurações do
menu.
P/ BAIXO
Pressione para navegar para
baixo pelas opções na tela do
menu; também usado para
ajustar as configurações do
menu.
SELECIONAR
Pressione para selecionar a
função destacada a
configuração da opção.
Pressionar o boltão
Selecionar enquanto está na
tela principal muda a entrada
da câmera para uma tela em
branco identificada como
CAM2 ou CAM3. Pressione o
botão até que a entrada
retorne a CAM1 para
operação normal do sistema.
MENU
Pressione para entrar nas
configurações do menu;
também usado para retornar
ao menu anterior.
NA13739
1
41 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-41-320.jpg)
![40 Manual de Operação e Manutenção - S850
IDENTIFICAÇÃO DO PAINEL DE INSTRUMENTOS (CONT.)
Sistema de Câmera de Visão Traseira (Cont.)
Figura 26
A câmera traseira (item 1) está localizada dentro de um
suporte (item 2) [Figura 26] montado na parte superior
da porta traseira.
Execute o seguinte, diariamente ou conforme
necessário:
• Limpe a lente da câmera usando um pano macio e
água limpa.
• Remova lama, neve, gelo ou outros detritos que
possam afetar a visão clara fornecida pelo sistema da
câmera.
• Verifique o ajuste correto da câmera. Ajuste a câmera
se necessário.
• Substitua componentes danificados do sistema da
câmera de visão traseira. Consulte o seu distribuidor
Bobcat para manutenção e peças.
Ajuste da Câmera Traseira
Figura 27
Execute as seguintes etapas para ajustar a câmera
traseira:
1. Faça uma marca no solo a 1,25 m (4 pés) da traseira
da máquina.
2. Afrouxe os parafusos (item 1) [Figura 27] da
braçadeira que fixa a câmera.
3. Gire a chave de partida para RUN (FUNCIONA) sem
dar partida no motor. LIGUE o monitor.
Figura 28
4. Olhe para o monitor da câmera pela janela traseira da
máquina. A imagem deve ser como um espelho; um
objeto à esquerda da máquina aparece na esquerda
do monitor. Consulte o menu do monitor para ajustar,
se necessário.
5. Ajuste a câmera para baixo até que a porta traseira
(item 2) apenas fique visível no monitor. Certifique-se
de que a câmera esteja centralizada entre a esquerda
e a direita. A marca no solo (item 1) [Figura 28] da
etapa 1deve estar visível no monitor.
6. Aperte os parafusos com 0,8 a 1,0 N•m (7 a 8,8 pol.-
lb) de torque.
7. Gire a chave para a posição OFF (DESLIGADA).
P127717
2
1
NA3351
1
P127716
2
1
42 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-42-320.jpg)
![41 Manual de Operação e Manutenção - S850
IDENTIFICAÇÃO DOS CONTROLES
Esta carregadeira possui duas configurações de controle
disponíveis para operar as funções de elevação /
inclinação e deslocamento / direção:
• Controles standard com potência auxiliar (SCPA)
[Figura 29]
- Usam os pedais para as funções de elevação e
inclinação.
- Usa as alavancas de comando com potência auxiliar
para deslocamento
e direção da carregadeira.
• Controles joystick selecionáveis (SJC) (Opcional)
[Figura 30]
- Usam os joysticks para as funções de elevação /
inclinação e deslocamento / direção da carregadeira.
43 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-43-320.jpg)
![44 Manual de Operação e Manutenção - S850
CABINE DO OPERADOR
Descrição
A carregadeira Bobcat possui uma cabine do operador
(ROPS e FOPS) como equipamento standard para
proteger o operador contra capotamento e queda de
objetos. O cinto de segurança deve ser usado para
proteção contra capotamento.
ADVERTÊNCIA
Nunca modifique a cabine do operador soldando,
esmerilhando, furando ou adicionando implementos
sem ser instruído para isso pela Bobcat Company.
Modificações na cabine podem causar perda de
proteção do operador contra capotamento ou queda
de objetos, e resultar em ferimentos ou morte.
W-2069-0200
Janelas Laterais
Esta máquina pode ser equipada com janelas laterais.
Figura 31
Pressione o botão (item 1) [Figura 31] e deslize-o para
trás para abrir a janela. Solte o botão no recorte para
travar na posição desejada. Pressione o botão e deslize-
o para frente para fechar a janela.
Operação da Porta
Esta máquina pode ser equipada com uma porta
dianteira.
Figura 32
Aperte o botão (item 1) e puxe a maçaneta para abrir a
porta dianteira. Há uma fechadura no botão (detalhe)
[Figura 32] para trancar a porta dianteira quando a
carregadeira não está em uso.
Figura 33
Empurre a porta para fechar usando a maçaneta (item 2)
[Figura 33].
Puxe a alavanca (item 1) em sua direção para destravar
a porta dianteira. Empurre a maçaneta (item 2) [Figura
33] para abrir a porta dianteira.
P-85314A
1
P-90351A
1
P-90684F
1
2
46 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-46-320.jpg)
![45 Manual de Operação e Manutenção - S850
CABINE DO OPERADOR (CONT.)
Limpador Dianteiro
Esta máquina pode ser equipada com um limpador
dianteiro.
Figura 34
Pressione o lado esquerdo do interruptor (item 1)
[Figura 34] para ligar o limpador dianteiro (mantenha
pressionado para jato de líquido). Pressione o lado
direito para desligar o limpador.
Figura 35
O tanque de fluido lavador localiza-se no lado esquerdo
da cabine do operador. Verifique o nível de fluido no visor
(item 1). Remova a tampa (item 2) [Figura 35] para
adicionar fluido lavador.
Luz da Cabine
Esta máquina pode ser equipada com uma luz na
cabine.
A luz da cabine encontra-se acima do ombro esquerdo
do operador. Mais de um tipo pode ser encontrado nesta
máquina. A operação de cada um é explicada abaixo.
Figura 36
Aperte este lado do botão (item 1) para ACENDER a luz.
Coloque o botão na posição intermediária (item 2) para
APAGAR a luz. Aperte este lado do botão (item 3)
[Figura 36] para ACENDER e APAGAR a luz com a
porta.
Alguns modelos usam uma luz da cabine com um
interruptor de duas posições (Detalhe). Aperte este lado
do interruptor (item 4, no detalhe) para ACENDER a luz.
Aperte este lado do interruptor (item 5, no detalhe)
[Figura 36] para APAGAR a luz.
Figura 37
Aperte qualquer dos lados da lente (item 1) [Figura 37]
para ACENDER a luz. Retorne a lente à posição central
para APAGAR a luz.
P-90601A
1
2
1
P-90350
P-85586
1
2
3
P-85586B
5
4
P-85586C
1
47 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-47-320.jpg)
![46 Manual de Operação e Manutenção - S850
SISTEMA DA BARRA DO ASSENTO
Operação
Figura 38
O Sistema da barra do assento possui uma barra
articulada com apoios para os braços (item 1) [Figura
38].
O operador controla o uso da barra do assento. A barra
do assento na posição abaixada ajuda a manter o
operador no assento.
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Quando operar a máquina:
• Mantenha o cinto de segurança apertado com
firmeza.
• A barra do assento deve ficar abaixada.
• Mantenha os pés nos pedais ou apoios e as
mãos nos controles.
W-2261-0909
Quando a barra do assento está abaixada, o motor
funcionando, o botão PRESSIONE PARA OPERAR
acionado e o freio de estacionamento está liberado, as
funções de elevação, inclinação e tração podem ser
operadas.
Quando a barra do assento estiver elevada as funções
de elevação, inclinação e tração estarão desativadas e
ambos os pedais (se equipados) travarão quando
retornarem à posição NEUTRA.
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Antes de sair do assento do operador:
• Abaixe o braço de elevação e apoie o implemento
nivelado sobre o solo.
• Desligue o motor.
• Acione o freio de estacionamento.
• Eleve a barra do assento.
• Mova todos os controles para a posição NEUTRA
/ TRAVADA para certificar-se de que as funções
de elevação, inclinação e tração estejam
desativadas.
O sistema da barra do assento deve desativar essas
funções quando a barra do assento está elevada.
Consulte seu distribuidor Bobcat para manutenção
se os controles não se desativarem.
W-2463-1110
P-90674A
1
48 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-48-320.jpg)
![47 Manual de Operação e Manutenção - S850
SISTEMA BOBCAT DE CONTROLE DE INTERBLOQUEIO (BICS™)
Operação
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
O Sistema Bobcat de Controle de Interbloqueio
(BICS™) deve desativar as funções de elevação,
inclinação e tração. Se isto não acontecer, contate
seu distribuidor para reparos. NÃO modifique o
sistema.
W-2151-1111
Figura 39
O Sistema Bobcat de Controle de Interbloqueio (BICS™)
possui uma barra articulada com apoio para os braços
(item 1) [Figura 39]. O operador controla o uso da barra
do assento.
O BICS™ requer que o operador esteja sentado na
posição de operação com a barra do assento totalmente
abaixada para que as funções de elevação, inclinação,
auxiliares hidráulicas e de tração possam ser operadas.
O cinto de segurança deve ficar afivelado todo o tempo
em que você operar a máquina.
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Quando operar a máquina:
• Mantenha o cinto de segurança apertado com
firmeza.
• A barra do assento deve ficar abaixada.
• Mantenha os pés nos pedais ou apoios e as
mãos nos controles.
W-2261-0909
Figura 40
Há três luzes indicadoras (itens 1, 2 e 3) [Figura 40]
localizadas no painel de instrumentos esquerdo que
devem estar APAGADAS para operar a máquina.
Quando a barra do assento está abaixada, o motor
funcionando, o botão PRESSIONE PARA OPERAR
acionado e o freio de estacionamento liberado, as
funções de elevação, inclinação, auxiliares hidráulicos e
tração podem ser operadas.
Quando a barra do assento está elevada as funções de
elevação, inclinação, hidráulicas auxiliares e tração estão
desativadas.
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Antes de sair do assento do operador:
• Abaixe o braço de elevação e apoie o implemento
nivelado sobre o solo.
• Desligue o motor.
• Acione o freio de estacionamento.
• Eleve a barra do assento.
• Mova todos os controles para a posição NEUTRA
/ TRAVADA para certificar-se de que as funções
de elevação, inclinação e tração estejam
desativadas.
O sistema da barra do assento deve desativar essas
funções quando a barra do assento está elevada.
Consulte seu distribuidor Bobcat para manutenção
se os controles não se desativarem.
W-2463-1110
P-90674A
1
NA3267
2 3
1
49 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-49-320.jpg)
![48 Manual de Operação e Manutenção - S850
CONTROLE BY-PASS DO BRAÇO DE ELEVAÇÃO
Operação
Figura 41
O Controle bypass do braço de elevação (item 1),
[Figura 41] localizado no lado direito do assento do
operador (item 1) é usado para abaixar o braço de
elevação se o mesmo não puder ser abaixado durante
operações normais.
1. Sente-se no assento do operador.
2. Aperte o cinto de segurança e abaixe a barra do
assento.
3. Gire o botão (item 1) [Figura 41] 90° no sentido
horário.
4. Puxe o botão para cima e segure até que o braço de
elevação abaixe.
FREIO DE ESTACIONAMENTO
Operação
Figura 42
Pressione a parte superior do interruptor (item 1) [Figura
42] para acionar o freio de estacionamento. A luz
vermelha no interruptor acende. O sistema de tração
estará travado.
Mova as alavancas de comando ou joystick(s)
lentamente para frente e para trás. O bloqueio da
TRAÇÃO deve estar acionado. Consulte o seu
distribuidor Bobcat para serviço se a carregadeira não
parar.
Pressione a parte inferior do interruptor (item 2) [Figura
42] para liberar o freio de estacionamento. A luz
vermelha no interruptor apaga. O sistema de tração será
destravado.
NOTA: A luz FREIO DE ESTACIONAMENTO no painel
de instrumentos esquerdo irá permanecer
ACESA até que o motor entre em
funcionamento, o botão PRESSIONE PARA
OPERAR seja pressionado e o freio de
estacionamento liberado.
P-85290B
1
P-85290A P-90681A
1
2
50 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-50-320.jpg)
![49 Manual de Operação e Manutenção - S850
DESBLOQUEIO DA TRAÇÃO
Operação
Figura 43
(Funciona somente quando a barra do assento está
elevada e o motor está funcionando) Existe um Botão de
DESBLOQUEIO DA TRAÇÃO (item 1) [Figura 43] no
painel de instrumentos esquerdo, que irá permitir o uso
das alavancas de comando ou joystick(s) para mover a
carregadeira para frente ou para trás quando usar o
implemento retroescavadeira.
• Pressione o Botão DESBLOQUEIO DA TRAÇÃO
uma vez para desbloquear a tração de
deslocamento. A luz FREIO DE ESTACIONAMENTO
(item 2) [Figura 43] APAGARÁ.
• Pressione o botão pela segunda vez para travar a
tração de deslocamento. A luz FREIO DE
ESTACIONAMENTO (item 2) [Figura 43]
ACENDERÁ.
NOTA: O botão de DESBLOQUEIO DA TRAÇÃO
destravará a tração quando a barra do
assento estiver elevada e o motor
funcionando.
NOTA: O botão de DESBLOQUEIO DA TRAÇÃO
funcionará se o freio de estacionamento
estiver na posição engatada ou desengatada
e o motor estiver funcionando. Se o
interruptor do frio de estacionamento estiver
LIGADO, a luz vermelha no interruptor
APAGARÁ quando o DESBLOQUEIO DA
TRAÇÃO for acionado.
CONTROLE DE ACELERAÇÃO DO MOTOR
Operação
Figura 44
A alavanca de Controle de aceleração do motor (item 1)
[Figura 44] localiza-se ao lado da estrutura da porta,
abaixo do painel direito.
Mova a alavanca para cima para aumentar a aceleração
do motor. Mova para baixo para reduzir a aceleração do
motor.
Figura 45
Nas máquinas equipadas com SJC existe um controle de
aceleração operado por pedal (item 1) [Figura 45] além
da alavanca de controle de aceleração. Ele está
localizado no lado direito do piso, acima do apoio para o
pé.
P-90726M
2
1
P-90525B
1
P107096
1
51 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-51-320.jpg)
![50 Manual de Operação e Manutenção - S850
SAÍDA DE EMERGÊNCIA
A abertura dianteira e a janela traseira da cabine do operador proporcionam saídas.
Identificação da Janela Traseira
Figura 46 Há dois procedimentos diferentes para remoção da
janela traseira da sua máquina:
1. Esta janela é equipada com trincos [Figura 46].
2. Esta janela é equipada com um cordão de borracha e
uma etiqueta [Figura 46].
NOTA: Use estes procedimentos para remover a
janela traseira apenas sob condições de
emergência. A máquina pode se danificar.
—————————————————————————————————————————————————————
Remoção da Janela Traseira (Trincos)
Figura 47
Gire ambos os trincos (item 1) [Figura 47] para dentro
até desengatar da estrutura da janela.
Empurre a janela traseira para fora da traseira da cabine
do operador.
Figura 48
Saia através da traseira da cabine do operador [Figura
48].
Remoção da Janela Traseira (Cordão de Borracha)
Figura 49
Puxe a etiqueta na parte superior da janela traseira para
remover o cordão de borracha [Figura 49].
Empurre a janela traseira para fora da traseira da cabine
do operador.
Figura 50
Saia através da traseira da cabine do operador [Figura
50].
Trincos Cordão de borracha
P-85309B
1
P-64994G
2
P-85309A
1
P-90676
P-64994F
P-90676
52 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-52-320.jpg)
![51 Manual de Operação e Manutenção - S850
SAÍDA DE EMERGÊNCIA (CONT.)
Acesso Externo (Janela Traseira com Trincos)
Figura 51
A janela traseira pode ser removida pelo lado de fora da
carregadeira usando-se uma chave TORX® T40. Gire
ambos os parafusos (item 1) [Figura 51] no sentido
horário até as travas desengatarem da estrutura da
janela. Empurre a parte superior da janela afastando-a
da cabine e eleve-a para remover.
OU
Figura 52
Há um kit disponível para permitir a remoção da janela
traseira equipada com trinco a partir do lado de fora da
máquina sem ferramentas. Consulte o distribuidor
Bobcat sobre disponibilidade.
Gire ambos os botões (item 1) [Figura 52] no sentido
anti-horário até as travas desengatarem da estrutura da
janela. Empurre a parte superior da janela afastando-a
da cabine e eleve-a para remover.
Acesso Externo (Janela Traseira com Cordão de
Borracha)
Há um kit disponível para permitir a remoção da janela
traseira equipada com cordão de borracha a partir do
lado de fora da máquina. Consulte o distribuidor Bobcat
sobre disponibilidade.
Figura 53
Puxe as duas alavancas (item 1) [Figura 53] para cima
e para fora para remover a janela traseira.
Porta Dianteira
Esta máquina pode ser equipada com uma porta
dianteira.
NOTA: Use este procedimento para remover a porta
dianteira apenas sob condições de
emergência. A máquina pode se danificar.
Figura 54
Gire ambos os trincos (item 1) [Figura 54] para baixo
até que desengatem da estrutura da porta.
Empurre a porta para fora da estrutura da porta da
cabine do operador e saia através da abertura.
P-90669A
1
P-90669C
1
P13982
1
P-90725
1
53 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-53-320.jpg)
![52 Manual de Operação e Manutenção - S850
SAÍDA DE EMERGÊNCIA (CONT.)
Porta Dianteira (Cont.)
Remontagem da Porta Dianteira
Monte novamente a porta dianteira usando as instruções
a seguir se a porta foi aberta usando o procedimento de
saída de emergência.
Figura 55
NOTA: Modelos recentes têm a mangueira do fluido
do lavador direcionada de maneira diferente e
não requerem esta etapa.
Desconecte o conector elétrico (item 2) e a mangueira de
fluido lavador (item 1) (se equipada) [Figura 55].
Figura 56
Gire e puxe a presilha (item 1) para fora do soquete do
amortecedor a gás. Puxe o soquete do amortecedor a
gás (item 3) direto para fora do prisioneiro conector
esférico (item 2) [Figura 56].
Remova as dobradiças da porta da carregadeira.
Figura 57
Oriente os trincos como mostrado (item 1) e instale as
dobradiças da porta (item 2) [Figura 57] na porta.
(Mostrada a dobradiça inferior)
Figura 58
Instale as arruelas fundidas (item 2) nas dobradiças da
porta tomando cuidado para combinar as superfícies
retangulares. Segure a arruela fundida firmemente
contra a porta e gire o trinco (item 1) [Figura 58] para
cima para travar a arruela fundida no lugar. (Mostrada a
dobradiça inferior.) (Proteção de plástico removida para
clareza visual.)
Instale a porta na carregadeira.
Instale o soquete do amortecedor a gás no prisioneiro
conector esférico. Instale a presilha no furo do soquete
do amortecedor a gás. Gire a presilha para travar no
lugar [Figura 56].
Conecte o conector elétrico (item 2) e a mangueira de
fluido lavador (item 1) (se equipada) [Figura 55].
P-85781A
1
2
P-85588A
1
P-85589A
2
3
P-90685
1
2
P-90686A
1
2
54 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-54-320.jpg)
![53 Manual de Operação e Manutenção - S850
SISTEMA DE ALARME DE RÉ
Descrição
Figura 59
O Alarme de ré (item 1) [Figura 59] está localizado no
lado interno da porta traseira.
Um alarme de ré não é um substituto para o ato de
olhar para a traseira quando operar a carregadeira
em marcha à ré ou de manter observadores
afastados da área de trabalho. Os operadores sempre
devem olhar na direção do deslocamento, inclusive
marcha à ré e devem manter outras pessoas afastadas
da área de trabalho, mesmo se a carregadeira estiver
equipada com um alarme de ré.
Os operadores devem ser treinados para sempre olhar
na direção do deslocamento, inclusive ao operar a
carregadeira em marcha à ré e manter outras pessoas
afastadas da área de trabalho. Outros trabalhadores
devem ser treinados para sempre se manter afastados
da área de trabalho do operador e do caminho de
deslocamento.
Operação
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
• Sempre mantenha outras pessoas afastadas da
área de trabalho e do caminho de deslocamento.
• O operador deve manter uma visão clara da
direção de deslocamento e olhar antes e durante
o movimento da máquina.
• O alarme de ré deve soar ao operar a máquina em
marcha à ré.
W-2783-0118
O alarme de ré soará quando o operador mover ambas
as alavancas (ou joysticks) de comando para a posição
reversa. Em transmissões hidrostáticas é preciso um
leve movimento das alavancas de comando para a
posição reversa antes que o alarme seja acionado.
Se o alarme não soar, consulte as instruções de
inspeção e manutenção do sistema de alarme de ré, na
seção de manutenção preventiva deste manual.
(Consulte SISTEMA DE ALARME DE RÉ, na Página
117.)
P-85645B
1
55 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-55-320.jpg)
![54 Manual de Operação e Manutenção - S850
DESLOCAMENTO E DIREÇÃO DA CARREGADEIRA
Configurações de Controle Disponíveis
A carregadeira tem duas configurações disponíveis:
• Controles standard com potência auxiliar (SCPA) -
Duas alavancas de comando controlam as funções
de deslocamento e direção.
• Controles joystick selecionáveis (SJC) (Opcional) -
(Padrão ‘ISO’) O joystick esquerdo controla as
funções de tração e direção.
(Padrão ‘H’) Os joysticks esquerdo e direito controlam
as funções direita e esquerda de tração e direção.
Operação (SCPA)
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Quando operar a máquina:
• Mantenha o cinto de segurança apertado com
firmeza.
• A barra do assento deve ficar abaixada.
• Mantenha os pés nos pedais ou apoios e as
mãos nos controles.
W-2261-0909
Figura 60
As alavancas de comando (item 1) [Figura 60] estão
nos lados esquerdo e direito à frente do assento.
Mova as alavancas suavemente. Evite partidas e
paradas bruscas.
Figura 61
As alavancas controlam o deslocamento à frente e ré e o
giro da carregadeira [Figura 61].
1. Deslocamento à frente - Empurre as duas
alavancas para frente.
2. Deslocamento à ré - Puxe as duas alavancas para
trás.
3. Curva à esquerda - Mova a alavanca direita um
pouco mais para frente que a alavanca esquerda.
4. Curva à direita - Mova a alavanca esquerda um
pouco mais para frente que a alavanca direita.
5. Giro à esquerda - Mova a alavanca esquerda para
trás e a alavanca direita para frente.
6. Giro à direita - Mova a alavanca direita para trás e a
alavanca esquerda para frente.
P-90674A
1
PI-1849C
SCPA
FRENTE RÉ
CURVA
À ESQUERDA
CURVA
À DIREITA
GIRO
À ESQUERDA
GIRO
À DIREITA
1 2
3 4
6
5
56 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-56-320.jpg)
![55 Manual de Operação e Manutenção - S850
DESLOCAMENTO E DIREÇÃO DA CARREGADEIRA (CONT.)
Operação (SJC) No Padrão de Controle ‘ISO’
Figura 62
Selecione o padrão de controle ‘ISO’ pressionando a
parte superior do interruptor (item 1) [Figura 62].
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Quando operar a máquina:
• Mantenha o cinto de segurança apertado com
firmeza.
• A barra do assento deve ficar abaixada.
• Mantenha os pés nos pedais ou apoios e as
mãos nas alavancas de controle.
W-2399-0501
Figura 63
O joystick que controla o deslocamento e direção está no
lado esquerdo à frente do assento (item 1) [Figura 63].
Mova o joystick suavemente. Evite partidas e paradas
bruscas.
Figura 64
Funções do Joystick Esquerdo (Deslocamento e
Direção) [Figura 64].
1. Deslocamento à frente - Mova o joystick para frente.
2. Deslocamento à ré - Mova o joystick para trás.
3. Curva à esquerda à frente - Mova o joystick para
frente e para a esquerda.
4. Curva à direita à frente - Mova o joystick para frente
e para a direita.
5. Curva à esquerda à ré - Mova o joystick para trás e
para a direita.
6. Curva à direita à ré - Mova o joystick para trás e para
a esquerda.
7. Giro à esquerda - Mova o joystick para a esquerda.
8. Giro à direita - Mova o joystick para a direita.
P-85307A
B-15993I
1
P-90675
1
GIRO
À ESQUERDA
CURVA À DIREITA
À RÉ
CURVA À ESQUERDA
À RÉ
CURVA À ESQUERDA
À FRENTE
CURVA À DIREITA
À FRENTE
B-21970B
1 2
3 4
5 6
7
SJC no Padrão de
Controle ‘ISO’
Joystick esquerdo
FRENTE RÉ
GIRO
À DIREITA
8
57 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-57-320.jpg)
![56 Manual de Operação e Manutenção - S850
DESLOCAMENTO E DIREÇÃO DA CARREGADEIRA
(CONT.)
Operação (SJC) No Padrão de Controle ‘H’
Figura 65
Selecione o padrão de controle ‘H’ pressionando a parte
inferior do interruptor (item 1) [Figura 65].
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Quando operar a máquina:
• Mantenha o cinto de segurança apertado com
firmeza.
• A barra do assento deve ficar abaixada.
• Mantenha os pés nos pedais ou apoios e as
mãos nas alavancas de controle.
W-2399-0501
Figura 66
Ambos os joysticks controlam o deslocamento e a
direção e estão localizados nos lados direito e esquerdo
à frente do assento (item 1) [Figura 66].
Mova os joysticks suavemente. Evite partidas e paradas
bruscas.
Figura 67
Funções do Joystick (Deslocamento e direção) [Figura
67].
1. Deslocamento à frente - Mova ambos os joysticks
para frente.
2. Deslocamento à ré - Mova ambos os joysticks para
trás.
3. Curva à esquerda à frente - Mova o joystick direito
um pouco mais para frente que o joystick esquerdo.
4. Curva à direita à frente - Mova o joystick esquerdo
um pouco mais para frente que o joystick direito.
5. Giro à esquerda - Mova o joystick esquerdo para trás
e o joystick direito para frente.
6. Giro à direita - Mova o joystick esquerdo para frente
e o joystick direito para trás.
PARADA DA CARREGADEIRA
Uso das Alavancas de Comando ou Joysticks
Quando as alavancas de comando ou joysticks forem
movidas para a posição NEUTRA, a transmissão
hidrostática irá atuar como um freio de serviço para parar
a carregadeira.
P-85307A
B-15993I
1
P-90674A
1
B-22029A
1
2
3
4
5
6
N N
N N
N N
N N
N N
N
N
SJC no padrão
de controle “H”
Joystick
esquerdo
Joystick
direito
FRENTE
RÉ
CURVA
À ESQUERDA
CURVA
À DIREITA
GIRO
À ESQUERDA
GIRO
À DIREITA
58 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-58-320.jpg)
![57 Manual de Operação e Manutenção - S850
CONTROLE DE DUAS VELOCIDADES
Descrição
Esta máquina é equipada com duas faixas de
velocidade, alta e baixa. A faixa alta permite reduzir os
tempos de ciclo quando há uma distância longa de
deslocamento entre o local de escavação e o local de
despejo. Também é possível usar a faixa alta para
trafegar de um local de trabalho para outro em
velocidades mais rápidas.
ADVERTÊNCIA
BATER EM OBSTRUÇÕES EM VELOCIDADES ALTAS
PODE PROVOCAR FERIMENTOS GRAVES OU
MORTE
Aperte o cinto transversal para proteção adicional
quando operar em velocidade alta.
W-2754-0908
Figura 68
NOTA: O cinto 3-pontos deve ser usado ao selecionar
operação na faixa alta [Figura 68].
Conecte o cinto transversal ao cinto abdominal (item 1)
[Figura 68]. Puxe o cinto abdominal em direção ao lado
esquerdo do assento (item 2) [Figura 68] e aperte.
O cinto transversal deve ficar posicionado sobre seu
ombro esquerdo e o cinto abdominal sobre a parte baixa
de seus quadris [Figura 68].
Operação
Figura 69
NOTA: É necessário desligar o controle de
velocidade antes de selecionar velocidade
alta.
Pressione a parte superior do interruptor (item 1) no
controle esquerdo para regime de alta. Os ícones duas-
velocidades e cinto transversal localizados no painel de
instrumentos esquerdo (item 2) [Figura 69] irão
acender.
Pressione a base do interruptor para selecionar o regime
de baixa.
P-85815A
1
P-85812A
2
2
1
P-24820C P-24802C
Esquerdo Direito
59 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-59-320.jpg)
![58 Manual de Operação e Manutenção - S850
CONTROLE DE VELOCIDADE
Operação
O controle de velocidade permite que a carregadeira
seja manobrada a uma velocidade de deslocamento
menor, mesmo durante o movimento máximo dos
controles.
Este recurso pode ser útil ao instalar implementos,
carregar ou descarregar e em determinadas aplicações.
(EXEMPLOS: paisagismo, cultivo, valetamento).
NOTA: É necessário estar em regime de baixa para
acionar o controle de velocidade.
Figura 70
Pressione uma vez o botão (item 1) [Figura 70] no
controle esquerdo para acionar o controle de velocidade.
Figura 71
O ícone do controle de velocidade (item 1) [Figura 71]
aparecerá no monitor e permanecerá aceso até que o
botão do controle de velocidade seja pressionado
novamente ou a máquina seja desligada.
Quando o controle de velocidade estiver acionado a
máquina trafegará conforme o ajuste padrão de fábrica
de 57% da velocidade padrão de deslocamento e a
porcentagem [SPD 57] aparecerá no monitor (item 2)
[Figura 71].
NOTA: O ajuste padrão de fábrica pode ser alterado
pelo operador. (Consulte Alteração do Ajuste
Padrão de Fábrica, na Página 59.)
Enquanto o controle de velocidade estiver acionado,
pressione a parte superior do interruptor Controle de
Velocidade (item 2) [Figura 70] para aumentar a
velocidade para até 99% [SPD 99] ou a base do
interruptor (item 3) [Figura 70] para diminuir a
velocidade a até 1% [SPD 01]. As porcentagens
aparecerão no monitor (itens 2, 3 e 4) [Figura 71].
Pressione o botão (item 1) [Figura 70] novamente para
desligar o controle de velocidade e retornar à velocidade
de deslocamento normal. [STD] (item 5) [Figura 71]
aparecerá no monitor.
O sistema reterá a porcentagem de velocidade enquanto
a carregadeira permanecer LIGADA.
EXEMPLO: você pode estar usando a máquina a
40% e então desativar o controle de velocidade
para reposicionar a carregadeira e depois acionar
novamente o controle de velocidade. A
porcentagem de velocidade ainda estará em 40%.
EXEMPLO: DESLIGAR a chave ou pressionar o
botão DESLIGA retornará o ajuste do controle de
velocidade para o padrão. Na próxima vez em que
for dada a partida e acionado o controle de
velocidade, a velocidade estará a 57% (ajuste
padrão de fábrica) ou no último ajuste padrão
salvo pelo operador. (Consulte Alteração do
Ajuste Padrão de Fábrica, na Página 59.)
NOTA: É necessário desligar o controle de
velocidade antes de selecionar velocidade
alta.
P-24820C
2
3
1
P-24802C
Esquerdo Direito
P-76461D
P-76461E
P-76461F
P-76461G
2
4
5
3
NA3269
1
60 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-60-320.jpg)
![59 Manual de Operação e Manutenção - S850
CONTROLE DE VELOCIDADE (CONT.)
Alteração do Ajuste Padrão de Fábrica
O ajuste padrão de fábrica do controle de velocidade
pode ser alterado pelo operador para poupar tempo de
ajuste.
EXEMPLO: a máquina é usada frequentemente
para valetamento e você prefere para essa
aplicação um ajuste de controle de velocidade de
28% da velocidade de deslocamento padrão. A
configuração padrão do controle de velocidade
pode ser alterada para 28% da velocidade de
deslocamento padrão em vez da configuração de
fábrica de 57%. Cada vez que for dada a partida e
selecionado em primeiro lugar controle de
velocidade, a máquina predefinirá 28% da
velocidade de deslocamento padrão.
Acione o controle de velocidade. (Consulte Operação, na
Página 58.)
Figura 72
Ajuste a porcentagem de velocidade mais alta (item 2)
ou mais baixa (item 3) [Figura 72] pressionando o
interruptor do controle de velocidade até ser exibido o
ajuste desejado.
Mantenha pressionado o botão (item 1) [Figura 72] no
controle esquerdo para salvar o ajuste predefinido.
Figura 73
O alarme emitirá um bip, exibirá [SET ##] [Figura 73]
(## será a porcentagem selecionada) (item 1) e
permanecerá no modo Controle de velocidade.
Pressionar o botão (item 1) [Figura 72] no controle
esquerdo ou desligar a máquina desativará o controle de
velocidade e retornará a carregadeira para a velocidade
padrão de deslocamento.
Quando o controle de velocidade for selecionado
primeiro a cada vez que for dada a partida, a
porcentagem que você selecionar será a configuração
padrão. O controle de velocidade pode ainda ser
ajustado de 1% a 99% da velocidade padrão de
deslocamento.
O ajuste padrão pode ser alterado sempre que o
operador desejar.
P-24820C
2
3
1
P-24802C
Esquerdo Direito
NA3270
61 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-61-320.jpg)
![60 Manual de Operação e Manutenção - S850
RESPOSTA DE TRAÇÃO
Descrição
A resposta de tração altera a reação (maior ou menor)
dos sistemas de tração e direção da carregadeira
quando o operador move o controle.
A resposta de tração também pode ser alterada pelo
operador para diferentes preferências de tração e várias
condições de serviço e utilizações de implementos.
NOTA: As alterações na resposta de tração não
afetam a frenagem ou parada da carregadeira.
Há três ajustes de resposta de tração:
• [DR-1] proporciona reação suave ao movimento do
controle. (Apenas deslocamento)
• [DR-2] é a configuração padrão e proporciona uma
reação de resposta normal ao movimento do
controle. (Apenas deslocamento)
• [DR-3] proporciona reação rápida ao movimento do
controle. (Apenas deslocamento)
Operação
NOTA: Alterações NÃO PODEM ser realizadas até
que a barra do assento esteja abaixada, o
motor seja acionado e o botão PRESSIONE
PARA OPERAR seja pressionado para ativar
o BICS™.
Execute os procedimentos PROCEDIMENTO ANTES
DA PARTIDA e PARTIDA DO MOTOR:
1. Aperte o cinto de segurança.
2. Abaixe a barra do assento.
3. Coloque os controles na posição NEUTRA.
4. Dê a partida.
5. Pressione o botão PRESSIONE PARA OPERAR.
6. O ajuste de resposta de tração atual será exibido
brevemente no monitor de dados.
NOTA: (SJC) Elevar a barra do assento ou mudar o
modo de controle (ISO / H) fará com que a
máquina desengate a resposta de tração. O
último ajuste mostrado permanecerá em vigor
até a máquina ser DESLIGADA.
62 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-62-320.jpg)
![61 Manual de Operação e Manutenção - S850
RESPOSTA DE TRAÇÃO (CONT.)
Operação (Cont.)
Figura 74
Pressione o botão Informações (item 3) para iniciar o
ciclo de exibição de dados até que o menu da resposta
de tração seja exibido. O ajuste de resposta de tração
em vigor aparecerá no monitor de dados (item 1) [Figura
74].
Pressione o botão de rolagem esquerdo ou direito (item
2) [Figura 74] no painel esquerdo para fazer o ajuste.
Os ajustes da resposta de tração entrarão em vigor
imediatamente.
OU
Pressione o botão esquerdo ou direito (item 7) [Figura
74] no joystick esquerdo para fazer o ajuste. Os ajustes
da resposta de tração entrarão em vigor imediatamente.
Pressione o botão de rolagem esquerdo no painel
esquerdo ou o botão esquerdo no joystick esquerdo para
rolar para baixo pelos três ajustes de resposta de tração
(itens 4, 5 e 6). Pressione o botão de rolagem direito no
painel esquerdo ou o botão direito no joystick esquerdo
para rolar para cima pelos três ajustes de resposta de
tração (itens 4, 5 e 6) [Figura 74].
Confirmação do Ajuste de Resposta de Tração:
O ajuste de resposta de tração atual pode ser salvo
pressionando o botão Informações (item 3) [Figura 74]
para sair do menu de ajuste de resposta de tração.
OU
Se nenhum botão for pressionado por 10 segundos, o
ajuste de resposta de tração será salvo e a tela do
monitor mudará para o horímetro.
NOTA: Máquinas equipadas com um Painel de
instrumentos Deluxe salvam o ajuste de
resposta de tração para cada usuário.
Exemplo: se o usuário 1 salvar o ajuste [DR-
2], a máquina estará em [DR-2] na próxima vez
que a senha do usuário 1 for digitada.
NA3267
1
3
2
NA3087 / NA3088 / NA3089
5 6
4
Joystick esquerdo Joystick direito
P107005D
7
P107006D
63 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-63-320.jpg)
![62 Manual de Operação e Manutenção - S850
COMPENSAÇÃO DE DESVIO DE DIREÇÃO
Descrição
A compensação de desvio da direção pode ser usada
para reduzir o desvio de direção, para manter uma
trajetória de deslocamento desejada no sentido frente e
ré.
Exemplos de aplicações onde esse recurso pode ser
usado:
• Para compensar variações normais como pressão
dos pneus, tensão das esteiras, desgaste dos pneus
e desgaste das esteiras.
• Usar implementos de deslocamento lateral como
valetadeiras, fresadoras e instaladores de cercas de
sedimentos.
• Trafegar em terreno desnivelado como superfícies de
estradas com inclinação lateral.
Figura 75
A compensação de desvio de direção contém um total de
21 ajustes. A compensação de desvio da direção pode
ser ajustada para qualquer ponto do NEUTRO a [SFL10]
ou [SRL10] à esquerda e do NEUTRO a [SFR10] ou
[SRR10] à direita. [SF---] ou [SR---] é exibido quando o
ajuste é para o NEUTRO [Figura 75].
Operação
NOTA: Alterações NÃO PODEM ser realizadas até
que a barra do assento esteja abaixada, o
motor seja acionado e o botão PRESSIONE
PARA OPERAR seja pressionado para ativar
o BICS™.
Execute os procedimentos PROCEDIMENTO ANTES
DA PARTIDA e PARTIDA DO MOTOR:
1. Aperte o cinto de segurança.
2. Abaixe a barra do assento.
3. Coloque os controles na posição NEUTRA.
4. Dê a partida.
5. Pressione o botão PRESSIONE PARA OPERAR.
6. O ajuste de resposta de tração atual será exibido
brevemente no monitor de dados.
NOTA: (SJC) Elevar a barra do assento ou mudar o
padrão de controle de direção (ISO / H) fará
com que a máquina desengate a
compensação de desvio de direção. O último
ajuste mostrado permanecerá em vigor até a
máquina ser DESLIGADA.
NA3232
Compensação de Desvio de Direção
64 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-64-320.jpg)
![63 Manual de Operação e Manutenção - S850
COMPENSAÇÃO DE DESVIO DE DIREÇÃO (CONT.)
Operação (Cont.)
Figura 76
Pressione o botão Informações (item 3) para iniciar o
ciclo de exibição de dados até que o menu da
compensação de desvio de direção seja exibido. O
ajuste atual de compensação de desvio de direção
aparecerá no monitor de dados (item 1) [Figura 76].
Pressione o botão de rolagem esquerdo ou direito (item
2) [Figura 76] no painel esquerdo para fazer o ajuste.
Os ajustes de compensação de desvio de direção são
válidos imediatamente e salvos automaticamente.
OU
Pressione o botão esquerdo ou direito (item 7) [Figura
76] no controle esquerdo para fazer o ajuste. Os ajustes
de compensação de desvio de direção são válidos
imediatamente e salvos automaticamente.
Pressione o botão de rolagem à esquerda no painel
esquerdo ou o botão esquerdo no controle esquerdo
para ajustar a esquerda da máquina. [SFL01] (item 4)
até o máximo de [SFL10] aparecerá no monitor (item 1)
[Figura 76]. O número aumentará de um em um a cada
vez que o botão for pressionado. Quanto maior o
número, maior o índice de desvio de direção para a
esquerda.
Pressione o botão de rolagem direito no painel esquerdo
ou o botão direito no controle esquerdo para ajustar a
máquina de volta em direção ao centro. O monitor
diminuirá em direção ao NEUTRO, mostrado como [SF--
-] (item 5). Pressionar outra vez o botão superior direito
fará aparecer [SFR01] (item 6) no monitor (item 1)
[Figura 76]. O número aumentará de um em um cada
vez que o botão for pressionado, até um máximo de
[SFR10]. Quanto maior o número, maior o índice de
desvio de direção para a direita.
O ajuste da compensação do desvio de direção pode ser
feito com os controles de direção em NEUTRO ou
durante o deslocamento à frente. O ajuste da
compensação do desvio de direção pode ser feito
durante o deslocamento à ré. A letra [R] aparecerá no
lugar da letra [F] no monitor ao ajustar a compensação
de desvio de direção no sentido inverso. (EXEMPLOS:
[SRL01], [SRR01] e [SR---].
Saída do Menu de Compensação de Desvio de Direção:
Pressione o botão Informações (item 3) [Figura 76]
para sair do menu de ajuste de compensação de desvio
de direção.
OU
Se nenhum botão for pressionado por 10 segundos, a
tela do monitor mudará para o horímetro.
NA3267
1
3
2
Esquerdo Direito
P107005D
7
P107006D
NA3227 / NA3229 / NA3231
5 6
4
65 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-65-320.jpg)
![65 Manual de Operação e Manutenção - S850
COMPENSAÇÃO DE ELEVAÇÃO E INCLINAÇÃO (CONT.)
Operação (Cont.)
Este procedimento é descrito usando o padrão de
controle ‘H’. O procedimento pode ser executado usando
o padrão de controle ‘ISO’ em carregadeiras equipadas
com SJC.
Figura 77
LTC – Compensação de elevação e inclinação
LU - Elevar
LD - Abaixar
TB – Inclinar para trás
TO – Inclinar para frente
1. Mantenha pressionado o botão de flutuação (item 8).
Pressione o botão PRESSIONE PARA OPERAR
(item 1). Solte os dois botões. Isso abrirá o menu da
compensação de elevação e inclinação. [LTC] (item
3) aparecerá no monitor de dados (item 2) [Figura
77].
2. Mova o joystick esquerdo para fora e mantenha. [LU
##] (item 4) aparecerá no monitor de dados. (##
indica a configuração atual.) Mova o interruptor (item
9) [Figura 77] para a direita repetidamente até ser
observado um ligeiro movimento do braço para cima.
A configuração aumentará em um a cada vez que o
interruptor for movido. A faixa de ajuste disponível é -
25 a 35.
NOTA: Se o braço de elevação começar a se mover
imediatamente, mova o interruptor (item 9)
[Figura 77] para a esquerda repetidamente
até o movimento do braço de elevação parar e
em seguida mova o interruptor repetidamente
para a direita até um ligeiro movimento do
braço ser observado. (Esse procedimento
também se aplica às próximas três etapas.)
3. Mova o joystick esquerdo para dentro e mantenha.
[LD ##] (item 5) aparecerá no monitor de dados.
Mova o interruptor (item 9) [Figura 77] para a direita
repetidamente até ser observado um ligeiro
movimento do braço para baixo.
4. Mova o joystick direito para dentro e mantenha. [TB
##] (item 6) aparecerá no monitor de dados. Mova o
interruptor (item 9) [Figura 77] para a direita
repetidamente até ser observado um ligeiro
movimento de inclinação para trás da estrutura do
Bob-Tach.
5. Mova o joystick direito para fora e mantenha. [TO ##]
(item 7) aparecerá no monitor de dados. Mova o
interruptor (item 9) [Figura 77] para a direita
repetidamente até ser observado um ligeiro
movimento de inclinação para frente da estrutura do
Bob-Tach.
Para salvar a configuração da Compensação de
elevação e inclinação:
A configuração atual da compensação de elevação e
inclinação pode ser salva pressionando o botão
PRESSIONE PARA OPERAR (item 1) [Figura 77]. A
máquina sairá do menu de compensação de elevação e
inclinação.
OU
Eleve e abaixe a barra do assento para sair do menu de
compensação de elevação e inclinação sem salvar. Isso
cancela todas as alterações feitas. Pressione o botão
PRESSIONE PARA OPERAR (item 1) [Figura 77] para
continuar a operação da máquina.
Execute várias funções de elevação e inclinação para
determinar se as configurações correspondem às suas
preferências. Repita o procedimento se desejar.
Joystick esquerdo Joystick direito
NA3278
2
1
4 5
3
6 7
NA3152 / NA3153 / NA3154 / NA3155 / NA3156
P107005C P107006C
9
8
67 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-67-320.jpg)
![66 Manual de Operação e Manutenção - S850
CONTROLES HIDRÁULICOS
Descrição
Dois pedais (ou joysticks opcionais) controlam os
cilindros hidráulicos para as funções de elevação e
inclinação.
Ponha os pés nos pedais (ou apoios) e MANTENHA-OS
LÁ o tempo todo em que operar a carregadeira.
Controles Standard com Potência Auxiliar (SCPA)
Figura 78
Operação do Braço de Elevação - (Pedal Esquerdo)
Pressione o calcanhar (item 1) do pedal [Figura 78]
para elevar o braço de elevação.
Pressione a ponta do pé (item 2) [Figura 78] do
pedal para abaixar o braço de elevação.
Posição de Flutuação do Braço de Elevação - (Pedal
Esquerdo)
Pressione a ponta (item 2) [Figura 78] do pedal
totalmente para frente até que trave na posição de
flutuação.
Use a posição de flutuação do braço de elevação
para nivelar material solto enquanto se desloca para
trás.
Eleve o braço de elevação para desengatar a posição
de flutuação.
Figura 79
Operação de Inclinação - (Pedal Direito)
Pressione o calcanhar (item 1) [Figura 79] do pedal
para inclinar a caçamba para trás.
Pressione a ponta (item 2) [Figura 79] do pedal para
inclinar a caçamba para frente.
NA1681 B-15973
1
2
NA1681 B-15973
1
2
68 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-68-320.jpg)
![67 Manual de Operação e Manutenção - S850
CONTROLES HIDRÁULICOS (CONT.)
Controle Joystick Selecionável (SJC) no Padrão de
Controle ‘ISO’
Figura 80
Operação do Braço de Elevação - (Joystick Direito)
Mova o joystick para trás (item 1) [Figura 80] para
elevar o braço de elevação.
Mova o joystick para frente (item 2) [Figura 80] para
abaixar o braço de elevação.
Posição de Flutuação do Braço de Elevação- (Joystick
Direito)
Mantenha pressionado o botão de flutuação (item 3)
[Figura 80] enquanto o joystick está em NEUTRO.
Mova o joystick para a posição abaixada do braço
(item 2) [Figura 80] e solte o botão.
Pressione o botão Flutuação (item 3) outra vez ou
mova o joystick para a posição de elevar o braço de
elevação (item 1) [Figura 80] para desengatar.
Use a posição de flutuação do braço de elevação
para nivelar material solto enquanto se desloca para
trás.
Figura 81
Operação de Inclinação - (Joystick Direito)
Mova o joystick para dentro (item 1) [Figura 81] para
inclinar a caçamba para trás.
Mova o joystick para fora (item 2) [Figura 81] para
inclinar a caçamba para frente.
Controle Joystick Selecionável (SJC) no Padrão ‘H’
Figura 82
Operação do Braço de Elevação (Joystick Esquerdo)
Mova o joystick para fora (item 1) [Figura 82] para
elevar o braço de elevação.
Mova o joystick para dentro (item 2) [Figura 82] para
abaixar o braço de elevação.
Posição de Flutuação do Braço de Elevação - (Joysticks
Esquerdo e Direito)
Pressione e segure o botão de flutuação (item 3)
[Figura 82] enquanto os joysticks estiverem em
NEUTRO. Mova o joystick esquerdo para a posição
abaixada do braço (item 2) [Figura 82] e solte o
botão.
Pressione o botão Flutuação (item 3) outra vez ou
mova o joystick esquerdo para a posição de elevar o
braço de elevação (item 1) [Figura 82] para
desengatar.
Use a posição de flutuação do braço de elevação
para nivelar material solto enquanto se desloca para
trás.
Figura 83
Operação de Inclinação - (Joystick Direito)
Mova o joystick para dentro (item 1) [Figura 83] para
inclinar a caçamba para trás.
Mova o joystick para fora (item 2) [Figura 83] para
inclinar a caçamba para frente.
NA1681 B-15781
3
2
1
Joystick direito
NA1681 B-15781
2
1
Joystick direito
NA1681
B-19873
B-19874
1
2
3
Joystick
direito
Joystick
esquerdo
NA1681 B-19873
B-19874
2
1
Joystick
esquerdo
Joystick
direito
69 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-69-320.jpg)
![68 Manual de Operação e Manutenção - S850
CONTROLES HIDRÁULICOS (CONT.)
Posicionamento Hidráulico da Caçamba
Esta máquina pode estar equipada com Posicionamento
Hidráulico da Caçamba.
A função do posicionamento hidráulico da caçamba é
manter a caçamba aproximadamente no mesmo ângulo
enquanto o braço de elevação é elevado.
Figura 84
Pressione a parte superior do interruptor POSIÇÃO DA
CAÇAMBA (item 1) [Figura 84] no painel de
interruptores esquerdo para acionar a função de
posicionamento da caçamba. A luz âmbar no interruptor
acenderá. Pressione a parte inferior do interruptor para
desativar. A luz âmbar apagará.
O posicionamento da caçamba funciona somente
durante o ciclo de elevação.
NA3326
1
70 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-70-320.jpg)
![69 Manual de Operação e Manutenção - S850
CONTROLES HIDRÁULICOS (CONT.)
Controle Automático de Deslocamento
Esta máquina pode ser equipada com Controle
automático de deslocamento.
O controle automático de deslocamento proporciona um
deslocamento mais suave, redução do derramamento da
carga e melhor controle da máquina sobre solo irregular
com cargas pesadas ou em aplicações de escavação
pesadas.
Figura 85
Pressione a parte superior do interruptor Controle
automático de deslocamento (item 1) [Figura 85] no
painel de interruptores esquerdo para acionar a função
de controle automático de deslocamento.
O software da carregadeira aciona e desliga o controle
de deslocamento automaticamente baseado na carga e
na operação do braço de elevação.
O sistema de controle automático de deslocamento usa
um acumulador que requer manutenção ocasional.
(Consulte ACUMULADOR DO CONTROLE
AUTOMÁTICO DE DESLOCAMENTO, na Página 166.)
Pressione a parte inferior do interruptor para desativar.
NOTA: Determinadas aplicações não se beneficiam
do uso do controle automático de
deslocamento. DESLIGUE ao usar
determinados implementos, para melhor
desempenho.
ADVERTÊNCIA
EVITE MOVIMENTO INESPERADO DO BRAÇO DE
ELEVAÇÃO
Operar com o Controle automático de deslocamento
na posição AUTO pode resultar na lenta elevação do
braço de elevação durante determinadas condições
quando o operador mover os controles hidráulicos
de maneira específica:
1. Com pouca ou nenhuma carga no braço de
elevação. EXEMPLO: caçamba vazia ou sem
implemento instalado.
COM
2. Alta pressão hidráulica no sistema hidráulico de
inclinação ou auxiliar. EXEMPLO: segurar o
controle de inclinação para frente ou para trás
depois que ele parar de se mover OU quando um
motor hidráulico do implemento é paralisado.
E
3. Ao mover o controle de elevação para elevar ou
abaixar o braço de elevação.
NOTA: O movimento lento para cima do braço de
elevação continua brevemente mesmo após o
operador mover os controles hidráulicos de
volta ao NEUTRO sob as condições e a
operação descritas acima.
Desligue as funções de controle automático de
deslocamento para aplicações em que for necessário
controle preciso do braço de elevação ou sempre
que não for desejado movimento inesperado do
braço de elevação.
W-3017-0816
NA13060
NA3326
1
71 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-71-320.jpg)
![70 Manual de Operação e Manutenção - S850
CONTROLES HIDRÁULICOS (CONT.)
Ventilador Reversível
Esta máquina pode ser equipada com um Ventilador
reversível.
A função do ventilador reversível é limpar poeira e
resíduos da grade traseira. Isso se obtém invertendo o
sentido do ventilador de arrefecimento por alguns
segundos.
O operador pode selecionar operação automática ou
manual do ventilador reversível.
Figura 86
Automática:
• Pressione a parte superior do interruptor do
Ventilador reversível (item 1) [Figura 86] no painel
de interruptores direito para colocar o interruptor na
posição central.
• A máquina reverte o ventilador automaticamente,
baseada na temperatura do fluido, enquanto estiver
selecionada a operação automática.
Manual:
• Pressione totalmente a parte superior do interruptor
do Ventilador reversível (item 1) [Figura 86] no
painel de interruptores direito para executar um ciclo
de reversão.
• O interruptor retornará à operação automática
quando for liberado.
A parte superior do interruptor acende nas posições
Automática e Manual.
Pressione a parte inferior do interruptor para desativar.
NOTA: Para proteger sistemas vitais, o ventilador
não reverte quando as temperaturas do fluido
se aproximam de condições de
superaquecimento. Pode ser necessário
limpar ou realizar manutenção no sistema de
arrefecimento para continuar a operação.
(Consulte Limpeza (Modelos recentes), na
Página 137.)
Figura 87
O ventilador reversível é desativado quando a
temperatura do líquido de arrefecimento do motor ou do
fluido hidráulico está muito alta ou muito baixa.
Selecionar operação manual do ventilador reversível
quando estiver desativado, causa as seguintes
indicações:
1. O alarme emite um bipe.
2. O código de serviço [RFOFF] aparece no monitor de
dados [Figura 87] por alguns segundos.
NA3321
NA3093C
1
NA3333
72 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-72-320.jpg)
![71 Manual de Operação e Manutenção - S850
CONTROLES HIDRÁULICOS (CONT.)
Hidráulicos Auxiliares DIANTEIROS
Figura 88
Pressione o botão Hidráulicos auxiliares (item 2) [Figura
88] uma vez para ativar os hidráulicos auxiliares.
A luz (item 1) [Figura 88] ACENDE.
Figura 89
Mova o interruptor dos hidráulicos auxiliares dianteiros
(item 1) [Figura 89] para a direita ou esquerda para
mudar o sentido da vazão de fluido auxiliar para os
engates rápidos dianteiros. Se o interruptor auxiliar for
movido metade do curso, as funções auxiliares se
moverão a aproximadamente metade da velocidade.
(EXEMPLO: abrir e fechar os dentes da garra).
Solte o interruptor dos Hidráulicos auxiliares dianteiros
para interromper a vazão de fluido hidráulico para os
engates rápidos dianteiros.
Carregadeiras Sem Hidráulicos de Alta Vazão
Para desativar os hidráulicos auxiliares pressione o
botão Hidráulicos auxiliares (item 2) [Figura 88]
novamente.
Carregadeiras Com Hidráulicos de Alta Vazão
Para desativar os hidráulicos auxiliares pressione o
botão Hidráulicos auxiliares (item 2) [Figura 88] duas
vezes.
Todas as Carregadeiras
A luz (item 1) [Figura 88] APAGA.
NOTA: Quando o operador estiver no assento e
elevar a barra do assento, o sistema
hidráulico auxiliar (dianteiro e traseiro) se
desativará.
NA3267
2
1
P107005C P107006C
1
Joystick esquerdo Joystick direito
73 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-73-320.jpg)
![72 Manual de Operação e Manutenção - S850
CONTROLES HIDRÁULICOS (CONT.)
Operação dos Hidráulicos Auxiliares DIANTEIROS
(VAZÃO CONTÍNUA)
Figura 90
Após ativar os hidráulicos auxiliares, pressione o
interruptor de controle de vazão contínua (item 2)
[Figura 90] para permitir vazão constante de óleo
hidráulico auxiliar para o engate fêmea frontal (o engate
fêmea é pressurizado). (EXEMPLO: operar uma
retroescavadeira).
Para interromper a vazão contínua de óleo hidráulico
auxiliar, pressione o interruptor de controle de vazão
contínua (item 2) [Figura 90] pela segunda vez.
NOTA: Quando o operador estiver no assento e
elevar a barra do assento, o sistema
hidráulico auxiliar (dianteiro e traseiro) se
desativará.
Operação dos Hidráulicos Auxiliares DIANTEIROS
(VAZÃO CONTÍNUA REVERSA)
Para permitir vazão constante de óleo hidráulico auxiliar
para o engate macho frontal (o engate macho é
pressurizado):
1. Ative os hidráulicos auxiliares.
2. Mova o interruptor dos hidráulicos auxiliares frontais
(item 1) [Figura 90] para a esquerda e mantenha-o
lá.
3. Pressione o interruptor de controle de vazão contínua
(item 2) [Figura 90].
4. Solte o interruptor dos hidráulicos auxiliares frontais.
NOTA: Vazão reversa pode causar danos em alguns
implementos. Use a vazão reversa com seu
implemento somente se aprovada. Consulte o
Manual de operação e manutenção do
implemento para obter informações
detalhadas.
Para interromper a vazão contínua reversa de óleo
hidráulico auxiliar, pressione o interruptor de controle de
vazão contínua (item 2) [Figura 90] pela segunda vez.
NOTA: Quando o operador estiver no assento e
elevar a barra do assento, o sistema
hidráulico auxiliar (dianteiro e traseiro) se
desativará.
P-24820A P-24802A
1
2
Esquerdo Direito
74 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-74-320.jpg)
![73 Manual de Operação e Manutenção - S850
CONTROLES HIDRÁULICOS (CONT.)
Operação dos Hidráulicos Auxiliares TRASEIROS
Esta máquina pode estar equipada com hidráulicos auxiliares traseiros.
Figura 91
Pressione o botão Hidráulicos auxiliares (item 2) [Figura
91] uma vez para ativar os hidráulicos auxiliares.
A luz (item 1) [Figura 91] ACENDE.
Figura 92
Figura 93
Mova o interruptor dos Hidráulicos auxiliares traseiros
(item 1) [Figura 93] para a direita ou esquerda para
mudar o sentido da vazão de fluido hidráulico auxiliar nos
engates rápidos traseiros [Figura 92]. (EXEMPLO:
elevar e abaixar os estabilizadores traseiros). Solte o
interruptor para parar a vazão de fluido.
Carregadeiras Sem Hidráulicos de Alta Vazão
Para desativar os hidráulicos auxiliares pressione o
botão Hidráulicos auxiliares (item 2) [Figura 91]
novamente.
Carregadeiras Com Hidráulicos de Alta Vazão
Para desativar os hidráulicos auxiliares pressione o
botão Hidráulicos auxiliares (item 2) [Figura 91] duas
vezes.
Todas as Carregadeiras
A luz (item 1) [Figura 91] APAGA.
NOTA: Quando o operador estiver no assento e
elevar a barra do assento, o sistema
hidráulico auxiliar (dianteiro e traseiro) se
desativará.
NA3267
2
1
P100712
P107005C
1
P107006C
Joystick esquerdo Joystick direito
75 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-75-320.jpg)
![74 Manual de Operação e Manutenção - S850
CONTROLES HIDRÁULICOS (CONT.)
Operação dos Hidráulicos de Alta Vazão
Esta máquina pode estar equipada com hidráulicos de
alta vazão.
A função alta-vazão fornece vazão adicional de fluido
hidráulico para o sistema operar um implemento que
requeira mais vazão hidráulica. (EXEMPLO: fresadora
de alta vazão).
Figura 94
Pressione o botão Hidráulicos auxiliares (item 2) uma
vez para ativar os hidráulicos auxiliares. A luz (item 1)
[Figura 94] ACENDE.
Pressione o botão Hidráulicos auxiliares (item 2) pela
segunda vez para ativar os hidráulicos auxiliares de alta
vazão. As duas luzes (itens 1 e 3) ACENDEM. [HIFLO]
(item 4) [Figura 94] aparece brevemente no monitor de
dados.
Pressione o botão Hidráulicos auxiliares (item 2) pela
terceira vez para desativar os hidráulicos auxiliares. As
duas luzes (itens 1 e 3) [Figura 94] APAGAM.
Implementos que Ativam Automaticamente os
Hidráulicos de Alta Vazão:
Pressionar o botão uma vez ativa os hidráulicos
auxiliares e a alta vazão e as duas luzes ACENDEM;
pressionar pela segunda vez desativa os hidráulicos
de alta vazão e a luz direita APAGA; pressionar pela
terceira vez desativa os hidráulicos auxiliares e as
duas luzes APAGAM.
Implementos que Desativam Automaticamente os
Hidráulicos de Alta Vazão:
Pressione o botão uma vez para ativar os hidráulicos
auxiliares e a luz esquerda ACENDE; pressionar pela
segunda vez não ativa os hidráulicos de alta vazão e
a luz direita ACENDE brevemente e APAGA;
pressionar pela terceira vez desativa os hidráulicos
auxiliares e as duas luzes APAGAM.
NOTA: Consulte o Manual de operação e
manutenção do implemento para obter mais
informações.
NA3274
1
2
3
4
76 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-76-320.jpg)
![75 Manual de Operação e Manutenção - S850
CONTROLES HIDRÁULICOS (CONT.)
Engates Rápidos
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Diesel ou fluido hidráulico sob pressão pode
penetrar na pele ou nos olhos, causando ferimentos
graves ou morte. Vazamentos de fluidos sob pressão
podem não ser visíveis. Vazamentos de fluidos sob
pressão podem não ser visíveis. Não use a mão
desprotegida. Use óculos de segurança. Se fluido
penetrar na pele ou nos olhos, procure atendimento
imediato de um médico familiarizado com esse tipo
de ferimento.
W-2072-0807
ADVERTÊNCIA
EVITE QUEIMADURAS
Fluido hidráulico, tubos, conexões e engates rápidos
podem aquecer durante o funcionamento da
máquina e implementos. Tenha cuidado ao conectar
e desconectar engates rápidos.
W-2220-0396
NOTA: Siga as instruções de direcionamento das
mangueiras no Manual de operação e
manutenção.
Figura 95
Para conectar:
remova sujeira ou resíduos da superfície dos engates
macho e fêmea e do diâmetro externo dos engates
machos. Verifique visualmente se há corrosão, trincas,
avarias ou desgaste excessivo dos engates. Se qualquer
dessas condições existir, o(s) engate(s) [Figura 95]
deve(m) ser substituído(s).
Instale os engates machos nos engates fêmeas. A
conexão completa se dá quando as luvas de liberação de
esferas deslizam para frente sobre o engates fêmeas.
Alguns implementos possuem uma linha de retorno que
necessita ser conectada ao engate rápido pequeno (item
1) [Figura 95].
Para desconectar:
segure os engates machos. Retraia a luva sobre os
engates fêmeas até que os engates desconectem.
Diagnóstico de Falhas do Engate Rápido
Engates sujos com frequência são considerados com
defeito e são substituídos desnecessariamente em vez
de simplesmente serem limpos. Manenha os engates
rápidos limpos para que ofereçam serviço confiável.
Sempre limpe as faces dos engates antes de conectar.
Permitir a permanência de terra e outros contaminantes
pode causar desgaste prematuro nas vedações internas
e superfícies de vedação.
Engates Vazando
• Vazamentos são causados com frequência por
contaminantes que impedem a vedação adequada
dos engates ou que deslocam vedações internas.
• Conecte e desconecte repetidamente engates com
vazamento para desalojar contaminantes.
Engates Emperrados na Posição Aberta
• Uma sensação arenosa ao mover a luva externa dos
engates fêmea ou um engate que permanece aberto
quando desconectado é evidência de contaminação.
• Retraia as luvas nos engates fêmea e limpe
completamente enquanto gira a luva, até que toda a
contaminação seja removida.
• Limpe imediatamente um engate emperrado na
posição aberta para prevenir mais contaminação e
vazamentos.
Dificuldade de Conectar e Desconectar Engates
• Mangueiras do implemento que estejam fora do
alinhamento com os engates da carregadeira podem
causar desgaste anormal e dificultar a conexão e
desconexão dos engates.
• Certifique-se de que as mangueiras do implemento
sejam direcionadas exatamente como mostrado no
Manual de operação e manutenção do implemento
para evitar danos permanentes ao engate.
P-85281A
1
P100711A
77 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-77-320.jpg)
![76 Manual de Operação e Manutenção - S850
CONTROLES HIDRÁULICOS (CONT.)
Alívio da Pressão Hidráulica Auxiliar (Carregadeira e Implemento)
ADVERTÊNCIA
EVITE QUEIMADURAS
Fluido hidráulico, tubos, conexões e engates rápidos
podem aquecer durante o funcionamento da
máquina e implementos. Tenha cuidado ao conectar
e desconectar engates rápidos.
W-2220-0396
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Diesel ou fluido hidráulico sob pressão pode
penetrar na pele ou nos olhos, causando ferimentos
graves ou morte. Vazamentos de fluidos sob pressão
podem não ser visíveis. Vazamentos de fluidos sob
pressão podem não ser visíveis. Não use a mão
desprotegida. Use óculos de segurança. Se fluido
penetrar na pele ou nos olhos, procure atendimento
imediato de um médico familiarizado com esse tipo
de ferimento.
W-2072-0807
Engates Rápidos Auxiliares Dianteiros
Para Conectar: empurre os engates rápidos com firmeza
um contra o outro e segure por cinco segundos; a
pressão é automaticamente aliviada e os engates se
conectam.
Para Desconectar: empurre os engates rápidos com
firmeza um contra o outro e segure por cinco segundos;
em seguida retraia as luvas até que os engates se
desconectem.
Engates Rápidos Auxiliares Traseiros
Apoie o implemento nivelado sobre o solo.
Desligue o motor e gire a chave para FUNCIONA ou
pressione o botão FUNCIONA.
Figura 96
Pressione o botão hidráulicos auxiliares (item 1) [Figura
96].
Figura 97
Mova o interruptor dos hidráulicos auxiliares traseiros
(item 1) [Figura 97] para a direita e esquerda várias
vezes.
NA3267
1
P-24820A
1
P-24802A
Esquerdo Direito
78 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-78-320.jpg)
![77 Manual de Operação e Manutenção - S850
DISPOSITIVO DE CONTROLE DE IMPLEMENTOS (ACD)
Esta máquina pode estar equipada com um dispositivo de controle de implementos.
Descrição
Figura 98
Conecte o chicote elétrico do implemento ao dispositivo
de controle de implementos (item 1) [Figura 98].
Figura 99
Será necessário um kit de dispositivo de controle de
implementos de 14 pinos (item 1) [Figura 99] para
operar implementos de modelos antigos. Consulte seu
distribuidor de carregadeiras Bobcat.
Figura 100
Interruptores adicionais (itens 1, 2 e 3) [Figura 100] nos
controles esquerdo e direito são usados para controlar
algumas funções de implementos através do dispositivo
de controle de implementos.
NOTA: Quando um chicote elétrico de implemento
está acoplado ao ACD ele assume a função de
interruptor hidráulico auxiliar (item 1) [Figura
100] dos hidráulicos auxiliares traseiros.
Consulte o manual de operação e manutenção do
implemento para conhecer detalhes dos controles.
P-85281
1
P-85313
1
P-24820A
1
2
P-24802A
3
Esquerdo Direito
79 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-79-320.jpg)
![78 Manual de Operação e Manutenção - S850
INSPEÇÃO DIÁRIA
Inspeção e Manutenção Diárias
Serviços de manutenção devem ser feitos a intervalos
regulares. O não cumprimento dos intervalos pode gerar
desgaste excessivo e falhas prematuras. A Lista de
Verificação e Programa de Manutenção é um guia para a
correta manutenção da carregadeira Bobcat.
Figura 101
A lista de verificação e programa de manutenção (item 1)
[Figura 101] localiza-se no lado interno da porta
traseira e também na seção de Traduções dos Avisos na
Máquina deste manual. (Consulte Programa de
Manutenção (7242070), na Página 193.)
Uma Lista de verificação e programa de manutenção em
forma de tabela também está disponível na seção
Manutenção Preventiva desta manual. (Consulte
PROGRAMA DE MANUTENÇÃO, na Página 111.)
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
• Mantenha a porta / tampa fechada exceto para
manutenção.
• Mantenha o motor livre de material inflamável.
• Mantenha o corpo, objetos e roupas folgadas
longe de contatos elétricos, peças móveis, peças
quentes e do escape.
• Não use a máquina em espaço com pós ou gases
explosivos ou com material inflamável próximo
do escape.
• Nunca use éter ou fluido de partida em motores
diesel com velas de preaquecimento ou
aquecedor do ar de admissão. Use apenas
recursos auxiliares de partida aprovados pelo
fabricante do motor.
• Vazamentos de fluidos sob pressão podem
penetrar na pele e causar ferimentos graves.
• Ácido de bateria provoca queimaduras graves;
use óculos de segurança. Se o ácido entrar em
contato com os olhos, pele ou roupas, lave com
água. Em caso de contato com os olhos, lave e
procure atendimento médico.
• A bateria produz gás inflamável e explosivo.
Mantenha longe faíscas, fagulhas, fogo e tabaco
aceso.
• Para partida auxiliar, conecte o cabo negativo à
máquina por último (nunca à bateria). Após a
partida auxiliar, remova primeiro a conexão
negativa no motor.
• Gases de escape podem matar. Ventile sempre.
W-2782-0409
NOTA: Fluidos como óleo de motor, fluido hidráulico,
líquido de arrefecimento, etc., devem ser
descartados de maneira segura para o meio
ambiente. Alguns regulamentos exigem que
certos derramamentos e vazamentos sobre o
solo sejam limpos de maneira específica.
Consulte os regulamentos locais, estaduais e
federais para o descarte correto.
ADVERTÊNCIA
O operador deve receber instruções antes de operar
a máquina. Operadores não treinados podem
provocar ferimentos ou morte.
W-2001-0502
P100041
1
80 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-80-320.jpg)
![80 Manual de Operação e Manutenção - S850
PROCEDIMENTO ANTES DA PARTIDA
Entrada na Carregadeira
Figura 102
Use os degraus da caçamba ou implemento, os apoios
para mãos e os pisos de segurança (sobre o braço e o
chassi da carregadeira) para entrar ou sair da
carregadeira, mantendo um contato com 3 pontos o
tempo tempo [Figura 102]. Não pule.
Pisos de segurança estão instalados na carregadeira
Bobcat para proporcionar uma superfície antiderrapante
ao entrar ou sair da carregadeira.
Mantenha os pisos de segurança limpos e substitua-os
quando danificados. Pisos para reposição estão
disponíveis através de seu distribuidor Bobcat.
Localização do Manual de Operação e Manutenção e
do Guia do Operador
Figura 103
Leia e entenda o manual de operação e manutenção e o
guia do operador (item 1) [Figura 103] antes de operar
a carregadeira.
O manual de operação e manutenção e outros manuais
podem ser mantidos em um compartimento (item 2)
[Figura 103] existente atrás do assento do operador.
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
São necessárias instruções antes de operar ou
realizar manutenção na máquina. Leia e entenda o
Manual de operação e manutenção, o Guia do
operador e os avisos (adesivos) na máquina.
Obedeça às advertências e instruções quando
efetuar reparos, ajustes ou manutenção. Verifique o
correto funcionamento após ajustes, reparos ou
manutenção. Operadores não treinados e omissão
em seguir as instruções podem causar ferimentos ou
morte.
W-2003-0807
N-20299
2
1
P-90562B
P-90526A
1
2
82 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-82-320.jpg)
![81 Manual de Operação e Manutenção - S850
PROCEDIMENTO ANTES DA PARTIDA (CONT.)
Ajuste do Assento
Assento com Suspensão
Figura 104
Puxe a alavanca (item 1) [Figura 104] para ajustar o
ângulo do encosto do assento.
Puxe a alavanca (item 2) [Figura 104] para cima para
ajustar a posição do assento para operação confortável
dos controles da carregadeira.
Figura 105
A alavanca (item 1) é usada para ajustar a resposta da
suspensão do assento dependendo do peso do
operador. O ajuste ideal é obtido com o ponteiro (item 2)
[Figura 105] centralizado no indicador com o operador
sentado normalmente.
Articule a alavanca totalmente para fora para fazer o
ajuste. Desloque a alavanca entre as posições
intermediária e superior para mover o ponteiro para a
direita. Desloque a alavanca entre as posições
intermediária e inferior para mover o ponteiro para a
esquerda. Retorne a alavanca à posição intermediária e
articule-a totalmente para trás para travar no ajuste.
Assento com Suspensão Pneumática (Opcional)
Figura 106
Puxe a alavanca (item 1) [Figura 106] para ajustar o
ângulo do encosto do assento.
Puxe a alavanca (item 2) [Figura 106] para cima para
ajustar a posição do assento para operação confortável
dos controles da carregadeira.
Figura 107
A alavanca (item 1) é usada para ajustar a resposta da
suspensão do assento dependendo do peso do
operador. O ajuste ideal é obtido com o ponteiro (item 2)
[Figura 107] centralizado no indicador com o operador
sentado normalmente.
Empurre a alavanca (item 1) [Figura 107] para cima e
segure para aumentar a quantidade de ar na suspensão
do assento. Puxe a alavanca para baixo e segure para
diminuir a quantidade de ar na suspensão do assento.
NOTA: O sistema elétrico da carregadeira deve estar
LIGADO para aumentar a quantidade de ar na
suspensão do assento.
P100224
2
1
P-90024A
1
2
P-90887
2
1
P-90888
1
2
83 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-83-320.jpg)
![82 Manual de Operação e Manutenção - S850
PROCEDIMENTO ANTES DA PARTIDA (CONT.)
Ajuste do Assento (Cont.)
Assento Aquecido, de Tecido, com Suspensão Pneumática (Opcional)
Figura 108
O interruptor (item 1) [Figura 108] para LIGAR e
DESLIGAR o aquecimento do assento está localizado
atrás do encosto do assento, no lado esquerdo.
Puxe a alavanca (item 2) [Figura 108] para ajustar o
ângulo do encosto do assento.
Puxe a alavanca (item 3) [Figura 108] para cima para
ajustar a posição do assento para operação confortável
dos controles da carregadeira.
Figura 109
A alavanca (item 1) é usada para ajustar a resposta da
suspensão do assento dependendo do peso do
operador. O ajuste ideal é obtido com o ponteiro (item 2)
[Figura 109] centralizado no indicador com o operador
sentado normalmente.
Empurre a alavanca (item 1) [Figura 109] para cima e
segure para aumentar a quantidade de ar na suspensão
do assento. Puxe a alavanca para baixo e segure para
diminuir a quantidade de ar na suspensão do assento.
NOTA: O sistema elétrico da carregadeira deve estar
LIGADO para aumentar a quantidade de ar na
suspensão do assento e para operar o
assento aquecido.
P127663
3
2
1
P100993
1
2
84 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-84-320.jpg)
![83 Manual de Operação e Manutenção - S850
PROCEDIMENTO ANTES DA PARTIDA (CONT.)
Ajuste da Posição da alavanca de Comando / Joystick
Figura 110
Puxe as alavancas de ajuste (item 1) [Figura 110] para
cima para deslizar os as alavancas de comando ou
joysticks da carregadeira para frente ou para trás,
ajustando-os para operação confortável. (Mostrado o
lado direito.)
Ajuste do Cinto de Segurança
Figura 111
Conecte o cinto transversal ao cinto abdominal (item 1)
[Figura 111]. Puxe o cinto abdominal em direção ao
lado esquerdo do assento (item 2) [Figura 111] e
aperte.
O cinto transversal deve ficar posicionado sobre seu
ombro esquerdo e o cinto abdominal sobre a parte baixa
de seus quadris [Figura 111].
IMPORTANTE
Verifique a operação correta dos retratores dos
cintos abdominal e transversal.
Mantenha os retratores limpos e substitua-os se
necessário.
I-2199-0200
Barra do assento
Figura 112
Abaixe a barra do assento e acione o freio de
estacionamento (item 1) [Figura 112].
Coloque os pedais, se equipados, na posição NEUTRA.
NOTE: Mantenha as mãos nos controles de direção e
os pés nos pedais (ou apoios) enquanto
opera a carregadeira.
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Quando operar a máquina:
• Mantenha o cinto de segurança apertado com
firmeza.
• A barra do assento deve ficar abaixada.
• Mantenha os pés nos pedais ou apoios e as
mãos nos controles.
W-2261-0909
P-90491A
1
P-85815A
1
P-85812A
2
P-85452A
85 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-85-320.jpg)
![84 Manual de Operação e Manutenção - S850
PARTIDA DO MOTOR
Painel Standard com Chave
ADVERTÊNCIA
EVITE FERIMENTOS GRAVES OU MORTE
• Motores podem conter peças quentes e gás de
escape quente. Mantenha material inflamável
afastado.
• Não use máquinas em atmosfera contendo pós
ou gases explosivos.
W-2051-0212
Execute o PROCEDIMENTO ANTES DA PARTIDA.
(Consulte PROCEDIMENTO ANTES DA PARTIDA, na
Página 80.)
Figura 113
Coloque o controle de aceleração do motor na posição
de marcha lenta [Figura 113].
Figura 114
Gire a chave de partida para a posição FUNCIONA (item
1) [Figura 114]. As luzes indicadoras no painel de
instrumentos direito irão ACENDER brevemente e o
painel de instrumentos / sistema de monitoramento farão
um auto-teste.
Figura 115
A máquina executará o ciclo do aquecedor do ar de
admissão automaticamente, com base na temperatura.
O ícone de preaquecimento do motor (item 1) ACENDE
e o tempo restante do ciclo ou [WAIT] (AGUARDE)
aparece no monitor de dados (item 2) [Figura 115].
Quando a luz do ícone preaquecimento do motor
APAGAR, gire a chave para PARTIDA (item 2). Solte a
chave quando o motor funcionar e deixe que ela retorne
à posição FUNCIONA (item 1) [Figura 114].
P-90525B
P-90687A
2
1
NA3353
2
1
86 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-86-320.jpg)
![85 Manual de Operação e Manutenção - S850
PARTIDA DO MOTOR (CONT.)
Painel Standard com Chave (Cont.)
NOTA: Certifique-se de que ambos os controles
direcionais estejam na posição NEUTRA
antes de dar a partida. Não mova os controles
da posição NEUTRA quando girar a chave
para FUNCIONA ou PARTIDA com o BICS™
ativado.
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
• Aperte o cinto de segurança, dê a partida e opere
somente desde o assento do operador.
• Nunca use roupas folgadas quando trabalhar
próximo da máquina.
W-2135-1108
Figura 116
(SJC) Selecione padrão de controle ‘ISO’ ou ‘H’ (item 1)
[Figura 116] se equipada com SJC.
Figura 117
Pressione o Botão PRESSIONE PARA OPERAR (item 1)
[Figura 117] para ativar o BICS™ e para executar as
funções hidráulicas e da carregadeira.
O ajuste atual de resposta de tração será exibido
brevemente no monitor de dados (item 2) cada vez que o
botçao PRESSIONE PARA OPERARAR (item 1) [Figura
117] for pressionado.
NOTA: (SJC) a luz da posição atual do interruptor
(ISO ou H) piscará, indicando que é
necessário pressionar o botão PRESSIONE
PARA OPERAR. A luz piscará quando a chave
estiver LIGADA e continuará a piscar até que
o botão PRESSIONE PARA OPERAR seja
pressionado e depois disso permanecerá
acesa. Se o modo (ISO/H) for mudado durante
o percurso, o modo ativo permanecerá aceso
e o modo pendente piscará. Quando a
operação da máquina retornar ao NEUTRO, a
luz do modo ativo se desligará e a luz do
modo pendente continuará a piscar até que o
botão PRESSIONE PARA OPERAR seja
pressionado.
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Quando um motor estiver funcionando em área
fechada, ar fresco deve ser adicionado para evitar
concentração de gases de escape. Se o motor for
estacionário, conduza o escape para fora. Fumaça de
escape contém gases inodoros e invisíveis que
podem matar sem aviso.
W-2050-0807
P-85307
1
P-90726M
1
2
87 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-87-320.jpg)
![86 Manual de Operação e Manutenção - S850
PARTIDA DO MOTOR (CONT.)
Painel com Partida Sem Chave
ADVERTÊNCIA
EVITE FERIMENTOS GRAVES OU MORTE
• Motores podem conter peças quentes e gás de
escape quente. Mantenha material inflamável
afastado.
• Não use máquinas em atmosfera contendo pós
ou gases explosivos.
W-2051-0212
Execute o PROCEDIMENTO ANTES DA PARTIDA.
(Consulte PROCEDIMENTO ANTES DA PARTIDA, na
Página 80.)
Figura 118
Coloque o controle de aceleração do motor na posição
de marcha lenta [Figura 118].
NOTA: Carregadeiras com painel com partida sem
chave possuem uma senha mestra
permanente, gerada aleatoriamente na
fábrica. Sua carregadeira terá também uma
senha do proprietário. A senha do
proprietário pode ser alterada para evitar uso
não autorizado da carregadeira. (Consulte
Mudança da Senha do Proprietário, na Página
187.) Mantenha sua senha em local seguro
para futuras consultas.
NOTA: O recurso de dispensa temporária da senha
pode ser usado para permitir a partida da
carregadeira sem uma senha. (Consulte
Dispensa Temporária da Senha, na Página
187.)
Figura 119
Gire a chave de partida para a posição FUNCIONA (item
2) [Figura 119]. As luzes indicadoras no painel de
instrumentos direito irão ACENDER brevemente e o
painel de instrumentos / sistema de monitoramento farão
um auto-teste.
Use o teclado numérico (item 1) [Figura 119] para
digitar a senha.
Figura 120
A máquina executará o ciclo do aquecedor do ar de
admissão automaticamente, com base na temperatura.
O ícone de preaquecimento do motor (item 1) ACENDE
e o tempo restante do ciclo ou [WAIT] (AGUARDE) (item
2) [Figura 120] aparece no monitor de dados.
Quando a luz do ícone preaquecimento do motor
APAGAR, gire a chave para PARTIDA (item 3). Solte a
chave quando o motor funcionar e deixe que ela retorne
à posição FUNCIONA (item 2) [Figura 119].
P-90525B
P-90819J
1
3
2
NA3353
2
1
88 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-88-320.jpg)
![87 Manual de Operação e Manutenção - S850
PARTIDA DO MOTOR (CONT.)
Painel com Partida Sem Chave (cont.)
NOTA: Certifique-se de que ambos os controles
direcionais estejam na posição NEUTRA
antes de dar a partida. Não mova os controles
da posição NEUTRA quando girar a chave de
partida para FUNCIONA ou PARTIDA com o
BICS™ ativado.
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
• Aperte o cinto de segurança, dê a partida e opere
somente desde o assento do operador.
• Nunca use roupas folgadas quando trabalhar
próximo da máquina.
W-2135-1108
Figura 121
(SJC) Selecione padrão de controle ‘ISO’ ou ‘H’ (item 1)
[Figura 121] se equipada com SJC.
Figura 122
Pressione o Botão PRESSIONE PARA OPERAR (item 1)
[Figura 122] para ativar o BICS™ e para executar as
funções hidráulicas e da carregadeira.
O ajuste atual de resposta de tração será exibido
brevemente no monitor de dados (item 2) cada vez que o
botçao PRESSIONE PARA OPERARAR (item 1) [Figura
122] for pressionado.
NOTA: (SJC) a luz da posição atual do interruptor
(ISO ou H) piscará, indicando que é
necessário pressionar o botão PRESSIONE
PARA OPERAR. A luz piscará quando a chave
estiver LIGADA e continuará a piscar até que
o botão PRESSIONE PARA OPERAR seja
pressionado e depois disso permanecerá
acesa. Se o modo (ISO/H) for mudado durante
o percurso, o modo ativo permanecerá aceso
e o modo pendente piscará. Quando a
operação da máquina retornar ao NEUTRO, a
luz do modo ativo se desligará e a luz do
modo pendente continuará a piscar até que o
botão PRESSIONE PARA OPERAR seja
pressionado.
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Quando um motor estiver funcionando em área
fechada, ar fresco deve ser adicionado para evitar
concentração de gases de escape. Se o motor for
estacionário, conduza o escape para fora. Fumaça de
escape contém gases inodoros e invisíveis que
podem matar sem aviso.
W-2050-0807
P-85307T
1
P-90726M
1
2
89 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-89-320.jpg)
![88 Manual de Operação e Manutenção - S850
PARTIDA DO MOTOR (CONT.)
Painel de instrumentos Deluxe
ADVERTÊNCIA
EVITE FERIMENTOS GRAVES OU MORTE
• Motores podem conter peças quentes e gás de
escape quente. Mantenha material inflamável
afastado.
• Não use máquinas em atmosfera contendo pós
ou gases explosivos.
W-2051-0212
Execute o PROCEDIMENTO ANTES DA PARTIDA.
(Consulte PROCEDIMENTO ANTES DA PARTIDA, na
Página 80.)
Figura 123
Coloque o controle de aceleração do motor na posição
de marcha lenta [Figura 123].
NOTA: Carregadeiras com painel de instrumentos
Deluxe têm uma senha mestra permanente
gerada aleatoriamente na fábrica. Sua
carregadeira também receberá uma senha do
proprietário. Seu distribuidor lhe fornecerá
essa senha. Mude a senha do proprietário
para uma que você se lembre facilmente, para
evitar o uso não autorizado da carregadeira.
(Consulte Mudança da Senha do Proprietário,
na Página 188.) Mantenha sua senha em local
seguro para futuras consultas.
NOTA: O recurso de dispensa temporária da senha
pode ser usado para permitir a partida da
carregadeira sem uma senha. (Consulte
Dispensa Temporária da Senha, na Página
189.)
Figura 124
Gire a chave de partida para a posição FUNCIONA (item
2) [Figura 124]. As luzes indicadoras no painel de
instrumentos direito irão ACENDER brevemente e o
painel de instrumentos / sistema de monitoramento farão
um auto-teste.
Use o teclado numérico (item 1) [Figura 124] para
digitar a senha.
Figura 125
A máquina executará o ciclo do aquecedor do ar de
admissão automaticamente, com base na temperatura.
O ícone de preaquecimento do motor (item 1) ACENDE
e o tempo restante do ciclo ou [WAIT] (AGUARDE) (item
2) [Figura 125] aparece no monitor de dados.
Quando a luz do ícone preaquecimento do motor
APAGAR, gire a chave para PARTIDA (item 3). Solte a
chave quando o motor funcionar e deixe que ela retorne
à posição FUNCIONA (item 2) [Figura 124].
P-90525B
P-90212K
1
3
2
NA3353
2
1
90 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-90-320.jpg)
![89 Manual de Operação e Manutenção - S850
PARTIDA DO MOTOR (CONT.)
Painel de Instrumentos Deluxe (Cont.)
NOTA: Certifique-se de que ambos os controles
direcionais estejam na posição NEUTRA
antes de dar a partida. Não mova os controles
da posição NEUTRA quando girar a chave de
partida para FUNCIONA ou PARTIDA com o
BICS™ ativado.
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
• Aperte o cinto de segurança, dê a partida e opere
somente desde o assento do operador.
• Nunca use roupas folgadas quando trabalhar
próximo da máquina.
W-2135-1108
Figura 126
(SJC) Selecione padrão de controle ‘ISO’ ou ‘H’ (item 1)
[Figura 126] se equipada com SJC.
Figura 127
Pressione o Botão PRESSIONE PARA OPERAR (item 1)
[Figura 127] para ativar o BICS™ e para executar as
funções hidráulicas e da carregadeira.
O ajuste atual de resposta de tração será exibido
brevemente no monitor de dados (item 2) cada vez que o
botçao PRESSIONE PARA OPERARAR (item 1) [Figura
127] for pressionado.
NOTA: (SJC) a luz da posição atual do interruptor
(ISO ou H) piscará, indicando que é
necessário pressionar o botão PRESSIONE
PARA OPERAR. A luz piscará quando a chave
estiver LIGADA e continuará a piscar até que
o botão PRESSIONE PARA OPERAR seja
pressionado e depois disso permanecerá
acesa. Se o modo (ISO/H) for mudado durante
o percurso, o modo ativo permanecerá aceso
e o modo pendente piscará. Quando a
operação da máquina retornar ao NEUTRO, a
luz do modo ativo se desligará e a luz do
modo pendente continuará a piscar até que o
botão PRESSIONE PARA OPERAR seja
pressionado.
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Quando um motor estiver funcionando em área
fechada, ar fresco deve ser adicionado para evitar
concentração de gases de escape. Se o motor for
estacionário, conduza o escape para fora. Fumaça de
escape contém gases inodoros e invisíveis que
podem matar sem aviso.
W-2050-0807
P-85307R
1
P-90726M
1
2
91 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-91-320.jpg)
![91 Manual de Operação e Manutenção - S850
MONITORAMENTO DOS MONITORES DOS PAINEIS
Painel Esquerdo
Figura 128
Monitore frequentemente os medidores de temperatura e
combustível e as luzes do BICS™ (todas devem estar
APAGADAS para operar a carregadeira [Figura 128].
Após o motor funcionar, monitore frequentemente o
painel de instrumentos esquerdo [Figura 128] quanto a
condições da máquina.
O ícone associado ficará ACESO se houver uma
condição de erro.
EXEMPLO: a temperatura do líquido de arrefecimento
do motor está alta
O ícone temperatura alta do motor (item 1) [Figura 128]
ficará ACESO.
Pressione o botão informação (item 2) [Figura 128]
para iniciar o ciclo de exibição de dados até que a tela do
código de serviço seja exibida. Um dos seguintes
CÓDIGOS DE SERVIÇO aparecerá.
• [M0810] Temperatura do líquido de arrefecimento do
motor alta
• [M0811] Temperatura do líquido de arrefecimento do
motor muito alta
Encontre a causa do código de falha e corrija antes de
operar a carregadeira novamente. (Consulte Lista de
Códigos de Serviço, na Página 176.)
Advertência e Parada Automática
Quando houver condição de ADVERTÊNCIA, o ícone
correspondente ACENDERÁ e o alarme disparará 3
bips. Atenção, não permita que essa condição continue.
Ela poderá danificar o motor ou sistemas hidráulicos da
máquina.
Quando houver condição de PARADA, o ícone
correspondente ACENDERÁ e o alarme disparará um
bip contínuo. O sistema de monitoramento desligará o
motor automaticamente em 15 segundos. O motor pode
ser religado para mover ou reposicionar a carregadeira.
O recurso de PARADA está associado aos seguintes
Ícones:
Advertência geral
Mau funcionamento do motor
Temperatura do líquido de arrefecimento do
motor
Mau funcionamento do sistema hidráulico
NA3267
2
1
93 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-93-320.jpg)
![92 Manual de Operação e Manutenção - S850
PARADA DO MOTOR E SAÍDA DA CARREGADEIRA
Procedimento
Pare a carregadeira sobre piso nivelado.
Abaixe totalmente o braço de elevação e apoie o
implemento nivelado sobre o solo.
Figura 129
Empurre o controle de aceleração do motor totalmente
para baixo [Figura 129] para diminuir a rotação do
motor.
Acione o freio de estacionamento.
Figura 130
Gire a chave de partida para a posição DESLIGA (item
1) ou pressione o botão DESLIGA (item 2) [Figura 130].
NOTA: Se as luzes da carregadeira estiverem
ACESAS, elas permanecerão ACESAS por
aproximadamente 90 segundos após
DESLIGAR a carregadeira.
Eleve a barra do assento e certifique-se de que as
funções de elevação e inclinação estejam desativadas.
Desafivele o cinto de segurança.
Remova a chave (painel standard com chave) para evitar
operação da carregadeira por pessoas não autorizadas.
NOTA: A ativação do recurso de dispensa temporária
da senha em máquinas com painel com
partida sem chave ou o painel de
instrumentos Deluxe permite a operação da
carregadeira sem usar uma senha. (Consulte
Dispensa Temporária da Senha, na Página
187.) ou (Consulte Dispensa Temporária da
Senha, na Página 189.)
Figura 131
Saia da carregadeira usando os apoios para as mãos,
pisos de segurança e degraus (mantendo contato com
três pontos) [Figura 131].
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Antes de sair do assento do operador:
• Abaixe o braço de elevação e apoie o implemento
nivelado sobre o solo.
• Desligue o motor.
• Acione o freio de estacionamento.
• Eleve a barra do assento.
• Mova todos os controles para a posição NEUTRA
/ TRAVADA para certificar-se de que as funções
de elevação, inclinação e tração estejam
desativadas.
O sistema da barra do assento deve desativar essas
funções quando a barra do assento está elevada.
Consulte seu distribuidor Bobcat para manutenção
se os controles não se desativarem.
W-2463-1110
P-90525B
P-90688A
1
P-90214C
1
P-90214A
2
P-85737A P-85735A
94 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-94-320.jpg)
![94 Manual de Operação e Manutenção - S850
IMPLEMENTOS
Escolha da Caçamba Correta
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Nunca use implementos ou caçambas não
aprovados pela Bobcat Company. Caçambas e
implementos para cargas seguras de densidades
especificadas são aprovadas para cada modelo.
Implementos não aprovados podem provocar
ferimentos ou morte.
W-2052-0907
NOTA: A garantia é cancelada se forem usados
implementos não aprovados na carregadeira
Bobcat.
O distribuidor pode identificar, para cada modelo de
carregadeira, os implementos e caçambas aprovados
por Bobcat. As caçambas e implementos são aprovados
para Capacidade Nominal de Operação (ROC) e para
acoplamento seguro ao Bob-Tach.
A ROC para esta carregadeira está indicada em um
decalque na cabine do operador. (Consulte
Desempenho, na Página 208.)
A ROC é determinada usando-se uma caçamba e
material de densidade normal, como terra ou cascalho
seco. Se forem usadas caçambas mais longas, o centro
da carga se move para frente e reduz a ROC. Se for
carregado material muito denso, o volume deverá ser
reduzido para evitar sobrecarga.
Figura 132
Exceder a ROC [Figura 132] pode causar os seguintes
problemas:
• Pode ser difícil manobrar a carregadeira.
• Os pneus se desgastarão mais rápido.
• Haverá perda de estabilidade.
• A vida da carregadeira Bobcat se reduzirá.
Use o tamanho de caçamba correto de acordo com o
tipo e densidade do material movimentado. Para a
movimentação segura de materiais e para evitar danos à
máquina, o implemento (ou caçamba) deverá operar com
carga total, sem ultrapassar a ROC da carregadeira.
Cargas parciais dificultam as manobras.
Garfo para Pallets
Figura 133
A carga máxima a ser transportada usando-se um garfo
para pallets é mostrada em um decalque localizado no
chassi do garfo (item 1) [Figura 133].
Consulte seu distribuidor Bobcat para mais informação
sobre inspeção, manutenção e substituição de garfos.
Consulte seu distribuidor Bobcat sobre a capacidade
nominal de operação quando usar um garfo para pallets
e sobre outros implementos disponíveis.
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Não exceda a capacidade nominal de operação
(ROC). Carga excessiva pode causar tombamento ou
perda de controle.
W-2053-0903
NA1676
ERRADO
B-17255
1
A carga varia
conforme o modelo
de garfo usado.
96 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-96-320.jpg)
![95 Manual de Operação e Manutenção - S850
IMPLEMENTOS (CONT.)
Instalação e Remoção do Implemento (Bob-Tach Com Alavancas Manuais)
O Bob-Tach é usado para substituição rápida de caçambas e implementos. Para instalar outros implementos, consulte o
Manual de Operação e Manutenção apropriado.
Instalação
Figura 134
Puxe as alavancas do Bob-Tach para cima até ficarem
totalmente elevadas (cunhas totalmente elevadas) (item
1) [Figura 134].
Entre na carregadeira e execute o PROCEDIMENTO
ANTES DA PARTIDA. (Consulte PROCEDIMENTO
ANTES DA PARTIDA, na Página 80.)
Dê a partida no motor, pressione o botão PRESSIONE
PARA OPERAR e libere o freio de estacionamento.
Abaixe o braço de elevação e incline o Bob-Tach para
frente.
Desloque a carregadeira lentamente para frente até que
a borda superior do Bob-Tach esteja inteiramente
embaixo do flange superior da estrutura de montagem
da caçamba [Figura 134] (ou outro implemento).
NOTA: Certifique-se de que as alavancas do Bob-
Tach não batam no implemento.
Figura 135
Incline o Bob-Tach para trás até que a borda cortante da
caçamba (ou outro implemento) esteja ligeiramente
acima do solo [Figura 135]. Isso fará com que a
estrutura de montagem da caçamba de ajuste contra a
parte dianteira do Bob-Tach.
Desligue o motor e saia da carregadeira. (Consulte
PARADA DO MOTOR E SAÍDA DA CARREGADEIRA, na
Página 92.)
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Antes de sair do assento do operador:
• Abaixe o braço de elevação e apoie o implemento
nivelado sobre o solo.
• Desligue o motor.
• Acione o freio de estacionamento.
• Eleve a barra do assento.
• Mova todos os controles para a posição NEUTRA
/ TRAVADA para certificar-se de que as funções
de elevação, inclinação e tração estejam
desativadas.
O sistema da barra do assento deve desativar essas
funções quando a barra do assento está elevada.
Consulte seu distribuidor Bobcat para manutenção
se os controles não se desativarem.
W-2463-1110
P-85515
1
P-85514
97 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-97-320.jpg)
![96 Manual de Operação e Manutenção - S850
IMPLEMENTOS (CONT.)
Instalação e Remoção do Implemento (Bob-Tach com Alavancas Manuais) (Cont.)
Instalação (Cont.)
Figura 136
Empurre as alavancas do Bob-Tach para baixo até que
estejam totalmente engatadas na posição travada (item
1) [Figura 136] (cunhas totalmente estendidas através
dos furos na estrutura de montagem do implemento).
Quando travadas, ambas as alavancas devem tocar a
estrutura como mostrado (item 1) [Figura 136].
Se as duas alavancas não engatarem na posição
travada, consulte seu distribuidor Bobcat para
manutenção.
Figura 137
As cunhas (item 1) devem se estender através dos
orifícios (item 2) [Figura 137] na estrutura de montagem
da caçamba (ou outro implemento), fixando com
segurança a caçamba ao Bob-Tach.
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
As cunhas do Bob-Tach devem se estender através
dos furos na estrutura de montagem do implemento.
As alavancas devem ficar totalmente abaixadas e
travadas. Falha na fixação das cunhas pode permitir
que o implemento se solte.
W-2715-0208
Remoção
Abaixe o braço de elevação e apoie o implemento
nivelado sobre o solo. Abaixe ou feche qualquer
equipamento hidráulico, se for o caso.
Desligue o motor e saia da carregadeira. (Consulte
PARADA DO MOTOR E SAÍDA DA CARREGADEIRA, na
Página 92.)
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Antes de sair do assento do operador:
• Abaixe o braço de elevação e apoie o implemento
nivelado sobre o solo.
• Desligue o motor.
• Acione o freio de estacionamento.
• Eleve a barra do assento.
• Mova todos os controles para a posição NEUTRA
/ TRAVADA para certificar-se de que as funções
de elevação, inclinação e tração estejam
desativadas.
O sistema da barra do assento deve desativar essas
funções quando a barra do assento está elevada.
Consulte seu distribuidor Bobcat para manutenção
se os controles não se desativarem.
W-2463-1110
Desconecte da carregadeira o chicote elétrico do
implemento, linha de água e linhas hidráulicas, se
aplicável. (Consulte Alívio da Pressão Hidráulica Auxiliar
(Carregadeira e Implemento), na Página 76.)
P-85513
1
P-31233A
1
P-31237B
2
98 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-98-320.jpg)
![97 Manual de Operação e Manutenção - S850
IMPLEMENTOS (CONT.)
Instalação e Remoção do Implemento (Bob-Tach com
Alavancas Manuais) (Cont.)
Remoção (Cont.)
Figura 138
Puxe as alavancas do Bob-Tach para cima [Figura 138]
até ficarem totalmente elevadas (cunhas totalmente
elevadas).
ADVERTÊNCIA
As alavancas do Bob-Tach estão sob tensão de
molas. Segure a alavanca com firmeza e movimente
devagar. Não obedecer à advertência pode causar
ferimento.
W-2054-1285
Entre na carregadeira e execute o PROCEDIMENTO
ANTES DA PARTIDA. (Consulte PROCEDIMENTO
ANTES DA PARTIDA, na Página 80.)
Dê a partida no motor, pressione o botão PRESSIONE
PARA OPERAR e libere o freio de estacionamento.
Figura 139
Incline o Bob-Tach para frente e desloque a carregadeira
para trás, afastando-a da caçamba ou implemento
[Figura 139].
Instalação e Remoção do Implemento (Power Bob-
Tach)
Esta máquina pode ser equipada com um Power Bob-
Tach.
Instalação
O Power Bob-Tach é usado para substituição rápida de
caçambas e implementos. Para instalar outros
implementos, consulte o Manual de Operação e
Manutenção apropriado.
Entre na carregadeira e execute o PROCEDIMENTO
ANTES DA PARTIDA. (Consulte PROCEDIMENTO
ANTES DA PARTIDA, na Página 80.)
Dê a partida no motor, pressione o botão PRESSIONE
PARA OPERAR e libere o freio de estacionamento.
Abaixe o braço de elevação e incline o Bob-Tach para
frente.
Figura 140
Figura 141
Mantenha pressionado o interruptor BOB-TACH
WEDGES UP (painel de interruptores direito) [Figura
140] até que as alavancas (item 1) [Figura 141]estejam
totalmente elevadas (cunhas totalmente elevadas).
P-85512
P-85515
P-85320A
P-85361A
1
99 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-99-320.jpg)
![98 Manual de Operação e Manutenção - S850
IMPLEMENTOS (CONT.)
Instalação e Remoção do Implemento (Power Bob-Tach) (Cont.)
Instalação (Cont.)
Figura 142
Desloque a carregadeira lentamente para frente até que
a borda superior do Bob-Tach esteja inteiramente
embaixo do flange superior da estrutura de montagem
da caçamba [Figura 142] (ou outro implemento).
NOTA: Certifique-se de que as alavancas do Bob-
Tach não batam no implemento.
Figura 143
Incline o Bob-Tach para trás até que a borda cortante da
caçamba (ou outro implemento) esteja ligeiramente
acima do solo [Figura 143]. Isso fará com que a
estrutura de montagem da caçamba de ajuste contra a
parte dianteira do Bob-Tach.
Figura 144
Mantenha pressionado o interruptor BOB-TACH
WEDGES UP (painel de interruptores direito) [Figura
144] para certificar-se de que as alavancas estão
totalmente elevadas (cunhas totalmente elevadas).
NOTA: O sistema Power Bob-Tach tem óleo
hidráulico continuamente pressurizado para
manter as cunhas na posição engatada e
evitar o desengate do implemento. Como as
cunhas podem baixar lentamente, pode ser
necessário que o operador reative o
interruptor (BOB-TACH WEDGES UP)
(CUNHAS PARA CIMA) antes de instalar um
implemento, para assegurar-se de que as
duas cunhas estejam totalmente elevadas.
P-31231
P-31232
P-85320A
100 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-100-320.jpg)
![99 Manual de Operação e Manutenção - S850
IMPLEMENTOS (CONT.)
Instalação e Remoção do Implemento (Power Bob-Tach) (Cont.)
Instalação (Cont.)
Figura 145
Figura 146
Mantenha pressionado o interruptor BOB-TACH
WEDGES DOWN (painel de interruptores direito)
[Figura 145] até que as alavancas estejam totalmente
engatadas na posição travada [Figura 146] (cunhas
totalmente estendidas através dos furos de montagem
do implemento).
Quando travadas, ambas as alavancas devem tocar a
estrutura como mostrado (item 1) [Figura 146].
Se as duas alavancas não engatarem na posição
travada, consulte seu distribuidor Bobcat para
manutenção.
As cunhas (item 2) [Figura 146] devem se estender
através dos orifícios na estrutura de montagem da
caçamba (ou outro implemento), fixando com segurança
a caçamba ao Bob-Tach.
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
As cunhas do Bob-Tach devem se estender através
dos furos na estrutura de montagem do implemento.
As alavancas devem ficar totalmente abaixadas e
travadas. Falha na fixação das cunhas pode permitir
que o implemento se solte.
W-2715-0208
Remoção
Abaixe o braço de elevação e apoie o implemento
nivelado sobre o solo. Abaixe ou feche qualquer
equipamento hidráulico, se for o caso.
Se o implemento tiver conexões elétricas, de água ou
hidráulicas com a carregadeira:
1. Desligue o motor e saia da carregadeira. (Consulte
PARADA DO MOTOR E SAÍDA DA
CARREGADEIRA, na Página 92.)
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Antes de sair do assento do operador:
• Abaixe o braço de elevação e apoie o implemento
nivelado sobre o solo.
• Desligue o motor.
• Acione o freio de estacionamento.
• Eleve a barra do assento.
• Mova todos os controles para a posição NEUTRA
/ TRAVADA para certificar-se de que as funções
de elevação, inclinação e tração estejam
desativadas.
O sistema da barra do assento deve desativar essas
funções quando a barra do assento está elevada.
Consulte seu distribuidor Bobcat para manutenção
se os controles não se desativarem.
W-2463-1110
2. Desconecte da carregadeira o chicote elétrico do
implemento e linha de água ou linhas hidráulicas, se
aplicável. (Consulte Alívio da Pressão Hidráulica
Auxiliar (Carregadeira e Implemento), na Página 76.)
P-85320A
P-85360B
1
P-31233B
2
101 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-101-320.jpg)
![100 Manual de Operação e Manutenção - S850
IMPLEMENTOS (CONT.)
Instalação e Remoção do Implemento (Power Bob-Tach) (Cont.)
Remoção (Cont.)
3. Entre na carregadeira e execute o PROCEDIMENTO
ANTES DA PARTIDA. (Consulte PROCEDIMENTO
ANTES DA PARTIDA, na Página 80.)
4. Dê a partida no motor, pressione o botão
PRESSIONE PARA OPERAR e libere o freio de
estacionamento.
Figura 147
Figura 148
Mantenha pressionado o interruptor BOB-TACH
WEDGES UP (painel de interruptores direito) [Figura
147] até que as alavancas (item 1) [Figura 148]estejam
totalmente elevadas (cunhas totalmente elevadas).
Figura 149
Incline o Bob-Tach para frente e desloque a carregadeira
para trás, afastando-a da caçamba ou implemento
[Figura 149].
NOTA: O sistema Power Bob-Tach tem óleo
hidráulico continuamente pressurizado para
manter as cunhas na posição engatada e
evitar o desengate do implemento. Como as
cunhas podem baixar lentamente, pode ser
necessário que o operador reative o
interruptor (WEDGES UP)(CUNHAS PARA
CIMA) ao remover um implemento, para
assegurar-se de que as duas cunhas estejam
totalmente elevadas.
P-85320A
P-85361A
1
P-31231
102 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-102-320.jpg)
![102 Manual de Operação e Manutenção - S850
PROCEDIMENTO DE OPERAÇÃO (CONT.)
Operação com Caçamba Cheia
Figura 150
Figura 151
Com uma caçamba cheia, suba ou desça a rampa com a
parte mais pesada voltada para o topo da rampa [Figura
150] e [Figura 151].
Operação com Caçamba Vazia
Figura 152
Figura 153
Com uma caçamba vazia, desça ou suba a rampa com o
lado mais pesado voltado para o topo da rampa [Figura
152] e [Figura 153].
Eleve a caçamba apenas o suficiente para evitar
obstruções em terreno irregular.
NA1678
COM A CAÇAMBA CHEIA
Subir rampas
NA1679
COM A CAÇAMBA CHEIA
Descer rampas
NA1686
COM A CAÇAMBA VAZIA
Descer rampas
NA1687
COM A CAÇAMBA VAZIA
Subir rampas
104 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-104-320.jpg)
![103 Manual de Operação e Manutenção - S850
REBOQUE DA CARREGADEIRA
Procedimento
Devido ao projeto da carregadeira, não há um
procedimento recomendado de reboque.
• A carregadeira pode ser elevada sobre um veículo de
transporte.
• A carregadeira pode ser arrastada uma curta
distância para movê-la para manutenção
(EXEMPLO: mover para cima de um veículo de
transporte) sem danificar o sistema hidrostático. Os
pneus não irão girar. Poderá haver um desgaste
insignificante dos pneus quando a carregadeira for
arrastada.
A corrente (ou cabo) de reboque deve ser especificada
para 1 e 1/2 vez o peso da carregadeira. (Consulte
Desempenho, na Página 208.)
ELEVAÇÃO DA CARREGADEIRA
Elevador de Ponto Único
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
• Antes de elevar, verifique os fixadores no
elevador ponto único e na cabine do operador.
• Monte os fixadores dianteiros na cabine como
mostrado neste manual.
• Nunca permita passageiros na cabine ou
observadores dentro de um raio de 5 m (15 pés)
enquanto elevar a máquina.
W-2007-0910
A carregadeira pode ser elevada com o elevador ponto
único que está disponível como kit através de seu
distribuidor de carregadeiras Bobcat.
O Elevador Ponto Único fornecido pela Bobcat é
projetado para elevar e suportar a carregadeira Bobcat
sem afetar os recursos de proteção da cabine do
operador contra capotamento e queda de objetos.
Figura 154
Fixe o elevador ao olhal [Figura 154].
NOTA: Certifique-se de que o equipamento de
elevação tenha tamanho e capacidade
adequados ao peso da carregadeira.
(Consulte Desempenho, na Página 208.)
NA5116
105 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-105-320.jpg)
![104 Manual de Operação e Manutenção - S850
ELEVAÇÃO DA CARREGADEIRA (CONT.)
Elevador de Quatro Pontos
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
• Antes de elevar verifique os fixadores do
elevador quatro pontos.
• Nunca permita passageiros na cabine ou
observadores dentro de um raio de 5 m (15 pés)
enquanto elevar a máquina.
W-2160-0910
A carregadeira pode ser içada com o elevador quatro
pontos que está disponível como kit através de seu
distribuidor de carregadeiras Bobcat.
Figura 155
NOTA: A carregadeira deve ser elevada o mais
próximo possível da horizontal, mas em
nenhum momento o ângulo da carregadeira
suspensa deve exceder o ângulo de partida
(item 1) [Figura 155] fornecido na seção de
especificações. (Consulte Dimensões da
Máquina, na Página 207.)
Figura 156
Fixe cabos ou correntes nos olhais [Figura 156].
NOTA: As pernas da linga não devem entrar em
contato com nenhuma parte da cabine do
operador ou do braço de elevação para evitar
danos.
NOTA: O comprimento necessário das pernas
dianteiras e traseiras da linga pode ou não ser
igual, dependendo da configuração da
carregadeira. O ângulo de partida (item 1)
[Figura 156] nesta ilustração foi excedido; o
comprimento das pernas da linga deve ser
ajustado para evitar esta situação.
NOTA: Certifique-se de que o equipamento de
elevação tenha tamanho e capacidade
adequados ao peso da carregadeira.
(Consulte Desempenho, na Página 208.)
1
NA5137
NA5139
1
NA5138
CERTO ERRADO
106 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-106-320.jpg)
![105 Manual de Operação e Manutenção - S850
TRANSPORTE DA CARREGADEIRA EM UM REBOQUE
Carregamento e Descarregamento
ADVERTÊNCIA
EVITE FERIMENTOS GRAVES OU MORTE
São necessárias rampas adequadamente projetadas
e com resistência suficiente para suportar o peso da
máquina ao carregá-la sobre um veículo de
transporte. Rampas de madeira podem quebrar e
provocar ferimentos pessoais.
W-2058-0807
Certifique-se de que os veículos de transporte e reboque
sejam de tamanho e capacidade adequados ao peso da
carregadeira. (Consulte Desempenho, na Página 208.)
Figura 157
Uma carregadeira com uma caçamba vazia ou sem
implemento deve ser carregada de ré sobre o veículo de
transporte [Figura 157].
A traseira do reboque deve ser calçada ou apoiada (item
1) [Figura 157] quando carregar ou descarregar a
carregadeira, para evitar que a dianteira do reboque se
eleve.
Fixação
Figura 158
Use o seguinte procedimento para amarrar a
carregadeira Bobcat no veículo de transporte, para evitar
que ela se movimente durante freadas bruscas ou ao
subir e descer rampas [Figura 158].
1. Abaixe a caçamba ou implemento até o piso.
2. Desligue o motor.
3. Acione o freio de estacionamento.
4. Instale correntes nas posições de ancoragem na
dianteira e traseira da carregadeira [Figura 158].
(Braço de elevação elevado para clareza.)
5. Fixe cada extremidade da corrente ao veículo de
transporte.
6. Use tensores de carga para apertar as correntes.
P-90671A
1
P-90670A
P107245A
Ancoragem traseira
P-85616B
Ancoragem dianteira
P-85466
P107246A
Ancoragem traseira
alternativa
P-85599A
Ancoragem dianteira
alternativa
107 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-107-320.jpg)
![111 Manual de Operação e Manutenção - S850
PROGRAMA DE MANUTENÇÃO
Tabela
Serviços de manutenção devem ser feitos a intervalos regulares. O não cumprimento dos intervalos pode gerar desgaste
excessivo e falhas prematuras. A tabela de serviços é um guia para a correta manutenção da carregadeira Bobcat.
[1] Verifique a cada 8 a 10 horas nas primeiras 24 horas; a seguir a intervalos de 50 horas.
[2] Realize nas primeiras 50 horas; a seguir, conforme programado.
[3] Substitua o óleo e o filtro a cada 100 horas quando operar sob condições severas.
[4] Ou a cada 12 meses.
SS SSL LF EXLF T3 MF EXMF iT4-0118
PROGRAMA DE MANUTENÇÃO HORAS
ITEM SERVIÇO NECESSÁRIO
8-10 50 100
[4]
250
[4]
500
[4]
1000
Óleo do motor Verifique o nível do óleo e complete se necessário. Não encha em excesso.
Filtro de ar e sistema de ar do
motor
Verifique o painel display. Faça manutenção somente quando indicado.
Verifique se há vazamentos e componentes danificados.
Sistema de arrefecimento do
motor
Limpe os radiadores e a grade. Verifique o nível do líquido de arrefecimento
FRIO e complete com líquido pré-misturado se necessário.
Filtro de Combustível Remova a água acumulada.
Braço de elevação, links de
elevação, cilindros, Bob-Tach,
pinos pivot e cunhas
Lubrifique com graxa multiuso à base de lítio.
Pneus Verifique se há pneus danificados e a correta calibragem. Infle à MÁXIMA
pressão indicada na parede lateral do pneu.
Cinto de segurança, barra do
assento, controle de
interbloqueio e retratores do cinto
Verifique as condições do cinto de segurança. Limpe ou substitua os retratores
do cinto, se necessário. Verifique a correta operação da barra do assento e das
intertravas. Limpe a sujeira e resíduos das peças móveis.
Sistema Bobcat de Controle de
Interbloqueio (BICS™)
Verifique se as quatro luzes indicadoras e as funções do BICS estão ativadas.
As funções de elevação e inclinação NÃO devem operar com a barra do
assento elevada. Ver detalhes neste manual.
Buzina dianteira / alarme de ré verifique o funcionamento correto.
Avisos de segurança e pisos de
segurança
Verifique se há avisos (decalques) e pisos de segurança danificados. Substitua
quaisquer decalques ou pisos danificados ou desgastados.
Cabine do operador Verifique os parafusos, arruelas e porcas de fixação. Verifique as condições.
Indicadores e luzes Verifique a operação correta de todos os indicadores e luzes.
Filtros do aquecedor e ar
condicionado (se equipado) Limpe ou substitua os filtros conforme a necessidade.
Fluido hidráulico Verifique o nível de fluido e adicione se necessário.
Mangueiras e tubos hidráulicos Verifique se há avarias e vazamentos. Repare ou substitua conforme
necessário.
Transmissão final (caixa de
correntes) Verifique o nível de fluido e adicione se necessário.
Freio de estacionamento, pedais
e alavancas de comando ou
joysticks
Verifique a operação correta. Repare ou ajuste conforme necessidade.
Porcas das Rodas Verifique se há porcas soltas e aperte com o torque correto. (Ver
MANUTENÇÃO DOS PNEUS neste manual). [1]
Silencioso corta fagulhas Limpe a câmara de fagulhas.
Bateria Verifique os cabos e conexões.
Filtro de Combustível Substitua o elemento de filtro.
Correia de acionamento motor/
hidrostática Verifique desgaste ou avarias. Verifique o batente do braço da polia tensora. [2]
Correias (alternador, ar-
condicionado, bomba d’água) Verifique as condições. Substitua conforme necessário.
Sistema Bobcat de Controle de
Interbloqueio (BICS™) Verifique a função do controle by-pass do braço de elevação.
Óleo e filtro do motor Substitua o óleo e o filtro. [2] [3]
Filtro de carga hidráulica, respiro
do reservatório hidráulico Substitua o filtro de carga e o respiro do reservatório.
Bobina do aquecedor e
evaporador do ar-condicionado
(se equipado)
Limpe a bobina do aquecedor e o evaporador do ar-condicionado. Limpe os
drenos do Plenum.
Filtro hidráulico/hidrostático Substitua o filtro hidráulico / hidrostático.
Transmissão final (caixa de
correntes) Substitua o fluido.
Reservatório hidráulico Substitua o fluido.
Válvulas do motor Regule as válvulas.
Líquido de arrefecimento Substitua o líquido de arrefecimento A cada 2 anos
ADVERTÊNCIA
São necessárias instruções antes de operar ou realizar manutenção na máquina.
Leia e entenda o Manual de operação e manutenção, o Guia do operador e os
avisos (adesivos) na máquina. Obedeça às advertências e instruções quando
efetuar reparos, ajustes ou manutenção. Verifique o correto funcionamento após
ajustes, reparos ou manutenção. Operadores não treinados e omissão em seguir
as instruções podem causar ferimentos ou morte. W-2003-0807
113 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-113-320.jpg)
![112 Manual de Operação e Manutenção - S850
SISTEMA BOBCAT DE CONTROLE DE INTERBLOQUEIO (BICS™)
Inspeção do BICS™ (Motor PARADO - Chave
LIGADA)
Figura 159
1. Sente-se no assento do operador. Gire a chave de
partida para FUNCIONA ou pressione o botão
FUNCIONA. Abaixe a barra do assento e solte o freio
de estacionamento. Pressione o botão PRESSIONE
PARA OPERAR (item 6). Duas luzes do BICS™
(itens 1 e 2) [Figura 159] [BARRA DO ASSENTO e
VÁLVULA DE ELEVAÇÃO E INCLINAÇÃO] no painel
de instrumentos esquerdo devem permanecer
APAGADAS. O botão PRESSIONE PARA OPERAR
acenderá.
2. Eleve totalmente a barra do assento. As três luzes do
BICS™ (itens 1, 2 e 3) [Figura 159] [BARRA DO
ASSENTO, VÁLVULA DE ELEVAÇÃO E
INCLINAÇÃO e FREIO DE ESTACIONAMENTO] no
painel de instrumentos esquerdo devem permanecer
ACESAS. A luz do botão PRESSIONE PARA
OPERAR irá APAGAR.
Inspeção da Desativação do Sistema dos Hidráulicos
Auxiliares (Motor PARADO - Chave LIGADA)
3. Sente-se no assento do operador, abaixe a barra do
assento e pressione o botão PRESSIONE PARA
OPERAR (item 6). Pressione o botão dos hidráulicos
auxiliares (item 5) . A luz dos hidráulicos auxiliares
ACENDERÁ (item 4) [Figura 159]. Eleve a barra do
assento. A luz deverá APAGAR.
Inspeção do Sensor da Barra do Assento (Motor
FUNCIONANDO)
4. Sente-se no assento do operador, abaixe a barra do
assento, acione o freio de estacionamento e afivele o
cinto de segurança.
5. Ligue o motor e opere em baixa rotação. Pressione o
botão PRESSIONE PARA OPERAR. Enquanto eleva
o braço de elevação, eleve totalmente a barra do
assento. O braço de elevação deve parar. Repita
usando a função de inclinação.
Inspeção do Bloqueio da Tração e Freio de
Estacionamento (Motor FUNCIONANDO)
6. Afivele o cinto de segurança, libere o freio de
estacionamento, pressione o botão PRESSIONE
PARA OPERAR e eleve totalmente a barra do
assento. Mova as alavancas de comando ou
joystick(s) lentamente para frente e para trás. O
bloqueio da TRAÇÃO deve estar acionado. Abaixe a
barra do assento. Pressione o botão PRESSIONE
PARA OPERAR.
7. Acione o freio de estacionamento e mova as
alavancas de comando ou joystick(s) lentamente
para frente e para trás. O bloqueio da TRAÇÃO deve
estar acionado. Consulte o seu distribuidor Bobcat
para serviço se a carregadeira não parar.
NOTA: A luz FREIO DE ESTACIONAMENTO no painel
de instrumentos esquerdo irá permanecer
ACESA até que o motor entre em
funcionamento, o botão PRESSIONE PARA
OPERAR seja pressionado e o freio de
estacionamento liberado.
Inspeção do Controle Bypass do Braço de Elevação
8. Eleve o braço de elevação 2 metros do solo. Desligue
o motor. Gire o botão do controle bypass do braço de
elevação 90° no sentido horário. Puxe para cima e
segure até que o braço de elevação abaixe
lentamente.
Inspeção da Desativação das Funções de Elevação e
Inclinação (SJC)
9. Sente-se no assento do operador e aperte o cinto de
segurança. Abaixe a barra do assento, ligue o motor
e pressione o botão PRESSIONE PARA OPERAR.
10. Eleve o braço de elevação aproximadamente 2
metros acima do solo.
11. Gire a chave de partida para DESLIGA ou pressione
o botão DESLIGA e espere o motor parar
completamente.
12. Gire a chave de partida para LIGA ou pressione o
botão FUNCIONA. Pressione o botão PRESSIONE
PARA OPERAR, mova o joystick para abaixar o braço
de elevação. O braço não deverá abaixar.
13. Mova o controle para inclinar a caçamba (ou
implemento) para frente. A caçamba (ou implemento)
não deverá inclinar-se para frente.
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
O Sistema Bobcat de Controle de Interbloqueio
(BICS™) deve desativar as funções de elevação,
inclinação e tração. Se isto não acontecer, contate
seu distribuidor para reparos. NÃO modifique o
sistema.
W-2151-1111
P-85413F
5
1 2 3
6
4
114 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-114-320.jpg)
![113 Manual de Operação e Manutenção - S850
SISTEMA DA BARRA DO ASSENTO
Descrição
O Sistema da barra do assento possui uma barra do
assento articulada, com apoios para os braços.
O operador controla o uso da barra do assento. A barra
do assento na posição abaixada ajuda a manter o
operador no assento.
Modelos com Controles Standard com Potência
Auxiliar (SCPA) possuem intertravas dos carretéis da
válvula hidráulica para as funções de elevação e
inclinação. As intertravas requerem que o operador
abaixe a barra do assento para poder operar os pedais
de controle.
Quando a barra do assento está abaixada, o motor
funcionando, o botão PRESSIONE PARA OPERAR
acionado e o freio de estacionamento está liberado, as
funções de elevação, inclinação e tração podem ser
operadas.
Quando a barra do assento está elevada, os pedais de
controle de elevação e inclinação travam quando
retornados à posição NEUTRA.
Modelos com Controles Joystick Selecionáveis (SJC)
possuem desativação elétrica das funções de elevação e
inclinação. A ativação das funções requer que o
operador abaixe a barra do assento.
Quando a barra do assento está abaixada, o motor
funcionando, o botão PRESSIONE PARA OPERAR
acionado e o freio de estacionamento está liberado, as
funções de elevação, inclinação e tração podem ser
operadas.
Quando a barra do assento está elevada, as funções de
elevação e inclinação estão desativadas, ainda que os
joysticks não se travem mecanicamente.
Inspeção
Sente-se no assento do operador e aperte o cinto de
segurança. Acione o freio de estacionamento. Puxe a
barra do assento totalmente para abaixo. Dê a partida.
Pressione o botão PRESSIONE PARA OPERAR.
Opere os controles hidráulicos para verificar se ambas
as funções, elevação e inclinação, operam corretamente.
Eleve o braço de elevação até que o implemento esteja
aproximadamente a 60 cm do solo.
Eleve a barra do assento. Mova os controles hidráulicos.
Os pedais (se equipada) devem permanecer firmemente
travados na posição NEUTRA. Não deve haver
movimento do braço de elevação ou da inclinação
(implemento) quando os controles forem movidos.
Abaixe a barra do assento, pressione o botão
PRESSIONE PARA OPERAR e abaixe o braço de
elevação. Opere o controle de elevação. Enquanto o
braço de elevação estiver subindo, eleve a barra do
assento. O braço de elevação deve parar.
Abaixe a barra do assento, pressione o botão
PRESSIONE PARA OPERAR, abaixe o braço de
elevação e apoie o implemento nivelado sobre o solo.
Desligue o motor. Eleve a barra do assento. Opere os
pedais (de equipada) para verificar se estão firmemente
travados na posição NEUTRA.
Manutenção
Consulte o PROGRAMA DE MANUTENÇÃO para saber
os intervalos corretos de serviço. (Consulte PROGRAMA
DE MANUTENÇÃO, na Página 111.)
Figura 160
Use ar comprimido para limpar qualquer resíduo ou
sujeira das peças articuladas. Não lubrifique. Inspecione
toda a estrutura de montagem. O torque correto do
parafuso da articulação (item 1) é 34 a 38 N•m (25 a 28
lb-pé). O torque da porca do sensor da barra do assento
(somente lado esquerdo) (item 2) [Figura 160] é 6 a 8
N•m (50 a 70 pol.-lb).
Se o sistema da barra do assento não funcionar
corretamente, substitua as peças que estiverem
desgastadas ou danificadas. Use somente peças de
reposição genuínas Bobcat.
ADVERTÊNCIA
O sistema da barra do assento deve desativar as
funções de controle de elevação e inclinação quando
a barra do assento está elevada. Consulte seu
distribuidor Bobcat para manutenção se os controles
hidráulicos não se desativarem.
W-2465-0111
P-90643A
1
2
115 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-115-320.jpg)
![114 Manual de Operação e Manutenção - S850
CINTO DE SEGURANÇA
Inspeção e Manutenção
ADVERTÊNCIA
Falha na inspeção e manutenção adequadas do cinto
de segurança pode causar deficiência na retenção
do operador resultando em ferimentos graves ou
morte.
W-2466-0703
Verifique diariamente o correto funcionamento do cinto
de segurança.
Inspecione o cinto de segurança completamente uma
vez ao ano ou com mais frequência se a máquina estiver
exposta a condições ambientais ou aplicações severas.
Qualquer sistema de cinto de segurança que apresentar
cortes, desgaste extremo ou incomum, descoloração
significativa devido à exposição aos raios ultravioleta
(UV), condições de poeira / sujeira, abrasão no tecido do
cinto de segurança ou avaria na fivela, placa de trava,
retrator (se equipada), estrutura ou qualquer outro
problema óbvio deve ser substituído imediatamente.
Os itens abaixo estão referenciados na [Figura 161].
1. Verifique o tecido. Se o sistema estiver equipado com
um retrator, puxe o tecido totalmente para fora e
inspecione o comprimento total do tecido. Verifique
cortes, desgaste, desfiamento, sujeira e
inflexibilidade.
2. Verifique a correta operação da fivela e da trava.
Certifique-se de que a placa de trava não esteja
excessivamente desgastada ou deformada, a fivela
não esteja danificada ou a proteção quebrada.
3. Verifique o dispositivo de armazenamento de tecido
do retrator (se equipada) estendendo o tecido para
determinar se parece em ordem e se desenrola e
retrai corretamente.
4. Verifique o tecido em áreas expostas a raios
ultravioleta (UV) ou a extrema poeira ou sujeira. Se a
cor original do tecido nessas áreas estiver
extremamente desbotada e/ou o tecido estiver
endurecido com sujeira, a resistência do tecido pode
estar comprometida.
Consulte seu distribuidor Bobcat para obter peças de
reposição aprovadas para o sistema do cinto de
segurança para sua máquina.
Figura 161
B-22283
1
2
3
4
116 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-116-320.jpg)
![115 Manual de Operação e Manutenção - S850
DISPOSITIVO DE SUPORTE DO BRAÇO DE ELEVAÇÃO
Instalação
ADVERTÊNCIA
Nunca trabalhe em uma máquina com o braço de
elevação elevado sem que o mesmo esteja
seguramente apoiado em um dispositivo de suporte
aprovado. Omissão no uso de dispositivo de suporte
aprovado pode permitir a queda do braço, causando
ferimento ou morte.
Repare o dispositivo de suporte do braço de
elevação se estiver danificado ou se houver peças
desaparecidas. Usar um dispositivo de suporte
danificado ou faltando peças pode causar a queda
do braço de elevação, provocando ferimentos ou
morte.
W-2572-0407
PERIGO
P-90328
EVITE MORTE
• Desconectar ou afrouxar qualquer tubo,
mangueira, conexão ou componente hidráulico,
ou a falha de uma peça, pode causar a queda do
braço de elevação.
• Fique fora desta área quando o braço de
elevação estiver elevado, exceto se estiver
apoiado em um dispositivo de suporte aprovado.
substitua se estiverem danificados.
D-1009-0409
Remova o implemento da carregadeira. (Consulte
Instalação e Remoção do Implemento (Bob-Tach Com
Alavancas Manuais), na Página 95.) OU (Consulte
Instalação e Remoção do Implemento (Power Bob-Tach),
na Página 97.)
Figura 162
Coloque cavaletes sob os cantos traseiros do chassi da
carregadeira (no detalhe) [Figura 162].
Remova o dispositivo de suporte do braço de elevação
(item 1) [Figura 162] da posição recolhida.
O operador deve permanecer no assento do operador,
com o cinto de segurança apertado e a barra do assento
abaixada, até que o dispositivo de suporte seja instalado.
Dê a partida e eleve totalmente o braço de elevação.
Figura 163
Uma segunda pessoa deve instalar o dispositivo de
suporte do braço de elevação sobre a haste de um dos
cilindros de elevação[Figura 163].
O dispositivo de suporte do braço de elevação deve ficar
firme contra a haste do cilindro.
P-90672
P-85463A
1
P-90677
117 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-117-320.jpg)
![116 Manual de Operação e Manutenção - S850
DISPOSITIVO DE SUPORTE DO BRAÇO DE ELEVAÇÃO (CONT.)
Instalação (Cont.)
Figura 164
Abaixe lentamente o braço de elevação até que o
dispositivo de suporte fique preso entre o braço de
elevação e o cilindro de elevação [Figura 164]. As
projeções do dispositivo de suporte devem ficar sob o
cilindro (no detalhe) [Figura 164].
Remoção
O operador deve permanecer no assento, com o cinto de
segurança afivelado e a barra do assento abaixada até
que o dispositivo de suporte seja removido e o braço
seja totalmente abaixado.
NOTA: O dispositivo de suporte do braço de
elevação deve permanecer apoiado na camisa
do cilindro quando o braço de elevação
estiver elevado. Execute manutenção ou
substitua o dispositivo de suporte do braço
de elevação se o suporte do braço de
elevação se elevar com a haste do cilindro.
Dê a partida e eleve totalmente o braço de elevação.
Uma segunda pessoa deve remover o dispositivo de
suporte do braço de elevação depois que o braço de
elevação estiver totalmente elevado.
Abaixe totalmente o braço e desligue o motor.
Retorne o dispositivo de suporte à posição recolhida e
fixe-o com as presilhas.
Remova os cavaletes.
P-90640A
P-90640B
118 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-118-320.jpg)
![117 Manual de Operação e Manutenção - S850
SISTEMA DE ALARME DE RÉ
Descrição
O Alarme de ré soará quando o operador mover ambas
as alavancas (ou joysticks) de comando para a posição
reversa. O alarme de ré soará quando o operador mover
ambas as alavancas (ou joysticks) para a posição
reversa.
Inspeção
Figura 165
Inspecione se o decalque do alarme de ré está avariado
ou desaparecido (item 1) [Figura 165]. Substitua se
necessário.
Sente-se no assento do operador e aperte o cinto de
segurança. Acione o freio de estacionamento. Puxe a
barra do assento totalmente para abaixo. Dê a partida.
Pressione o botão PRESSIONE PARA OPERAR. Libere
o freio de estacionamento.
Mova ambas as alavancas de comando ou joystick(s)
para a posição reversa. O alarme de ré deve soar
quando todas as rodas ou ambas as esteiras estiverem
se movendo para trás.
O alarme de ré está localizado no lado interno da porta
traseira.
Figura 166
Inspecione o aperto ou avarias nas conexões elétricas
do alarme de ré (item 1) e o chicote elétrico (item 2).
[Figura 166] Repare ou substitua qualquer componente
danificado.
NOTA: Consulte seu distribuidor Bobcat para
manutenção se o alarme de ré não funcionar.
P-90644
1
P100048
1
2
119 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-119-320.jpg)
![118 Manual de Operação e Manutenção - S850
CABINE DO OPERADOR
Descrição
A carregadeira Bobcat possui uma cabine do operador
(ROPS e FOPS) como equipamento standard para
proteger o operador contra capotamento e queda de
objetos. O cinto de segurança deve ser usado para
proteção contra capotamento.
Verifique a cabine, suporte e elementos de fixação
quanto a avarias. Nunca modifique a cabine. Substitua a
cabine e as peças de fixação se danificadas. Consulte o
seu distribuidor Bobcat para adquirir peças.
ROPS - Estrutura de Proteção Contra Capotamento
conforme ISO 3471 e FOPS - Estrutura de Proteção
Contra Queda de Objetos conforme ISO 3449, Nível I. O
Nível II está disponível.
Nível I
- Proteção contra queda de tijolos, pequenos blocos
de concreto e ferramentas manuais encontradas em
operações como manutenção de rodovias,
paisagismo e outros locais de construção.
Nível II
- Proteção contra queda de árvores e pedras: para
máquinas envolvidas em limpeza de terrenos,
demolição suspensa ou uso florestal.
ADVERTÊNCIA
Nunca modifique a cabine do operador soldando,
esmerilhando, furando ou adicionando implementos
sem ser instruído para isso pela Bobcat Company.
Modificações na cabine podem causar perda de
proteção do operador contra capotamento ou queda
de objetos, e resultar em ferimentos ou morte.
W-2069-0200
Elevação
Sempre desligue o motor antes de elevar ou abaixar a
cabine do operador.
Pare a carregadeira sobre uma superfície nivelada.
Abaixe o braço de elevação. Se o braço de elevação
precisar permanecer elevado durante a elevação da
cabine, instale o dispositivo de suporte. (Consulte
DISPOSITIVO DE SUPORTE DO BRAÇO DE
ELEVAÇÃO, na Página 115.)
Figura 167
Instale cavaletes sob a traseira do chassi da
carregadeira [Figura 167].
Figura 168
Remova as porcas e arruelas [Figura 168] (ambos os
lados) dos cantos dianteiros da cabine do operador.
P-85463A
Peças de fixação
removidas
P100236A
P100235A
Peças de fixação
instaladas
120 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-120-320.jpg)
![119 Manual de Operação e Manutenção - S850
CABINE DO OPERADOR (CONT.)
Elevação (Cont.)
Figura 169
Eleve lentamente a cabine usando as alças de apoio e o
fundo da cabine [Figura 169] até que esteja totalmente
elevada e o mecanismo de trava engate.
Abaixamento
Sempre desligue o motor antes de elevar ou abaixar a
cabine do operador.
NOTA: Sempre use os apoios para as mãos ao
abaixar a cabine do operador.
Figura 170
Puxe para baixo o fundo da cabine do operador até que
ela pare no mecanismo de trava [Figura 170].
NOTA: O peso da cabine aumenta quando equipada
com opcionais e acessórios como porta da
cabine, aquecedor, ar condicionado, etc.
Nesses casos, a cabine pode precisar ser
ligeiramente elevada da trava para poder
liberar a trava.
Segure a cabine e solte o mecanismo de trava (no
detalhe) [Figura 170]. Retire a mão do mecanismo de
trava quando a cabine passar do batente de travamento.
Use ambas as mãos para abaixar totalmente a cabine.
ADVERTÊNCIA
PONTO DE ESMAGAMENTO PODE CAUSAR
FERIMENTO
Retire sua mão do mecanismo de trava quando a
cabine passar do batente de travamento.
W-2469-0803
Figura 171
Instale as arruelas e porcas (ambos os lados) [Figura
171].
Aperte as porcas com 54 a 61 N•m (40 a 45 lb-pé) de
torque.
Remova os cavaletes.
P-90564A
P-90565A
N-20120
Peças de fixação
instaladas
P100235A
P100236A
Peças de fixação
removidas
121 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-121-320.jpg)
![120 Manual de Operação e Manutenção - S850
CABINE DO OPERADOR (CONT.)
Sensor da Porta da Cabine
Esta máquina pode estar equipada com um sensor da
porta da cabine.
Figura 172
A porta da cabine possui um sensor instalado (item 1)
[Figura 172]que desativa as válvulas de elevação e
inclinação quando a porta é aberta.
Figura 173
A luz da VÁLVULA DE ELEVAÇÃO E INCLINAÇÃO (item
1) [Figura 173] irá APAGAR quando a porta for fechada,
a chave de partida girada para a posição FUNCIONA e o
botão FUNCIONA for pressionado, a barra do assento
abaixada e o botão PRESSIONE PARA OPERAR
pressionado.
Figura 174
A luz da VÁLVULA DE ELEVAÇÃO E INCLINAÇÃO (item
1) [Figura 173] irá ACENDER quando a porta for
aberta, a chave de partida girada para a posição
FUNCIONA e o botão FUNCIONA for pressionado, a
barra do assento abaixada e o botão PRESSIONE PARA
OPERAR pressionado.
[DOOR] aparecerá no display de dados [Figura 174].
P-68116B
1
P-90726L
1
P-76461Q
122 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-122-320.jpg)
![121 Manual de Operação e Manutenção - S850
PORTA TRASEIRA
Abertura e Fechamento
Figura 175
Alcance pela fenda no lado direito da porta traseira e
puxe o trinco (item 1) [Figura 175].
Puxe a porta traseira para abrir.
Figura 176
A porta traseira é equipada com um dispositivo de trava
na dobradiça superior.
Mova a trava da porta para a posição engatada (item 1)
[Figura 176] para manter a porta aberta.
Mova a trava da porta para cima (item 2) [Figura 176]
para desengatar a trava e permitir que a porta se feche.
Feche a porta traseira.
ADVERTÊNCIA
Mantenha a porta traseira fechada quando operar a
máquina. Omissão poderá ferir gravemente alguém
próximo.
W-2020-1285
Ajuste
Figura 177
O ferrolho da porta (item 1) [Figura 177] pode ser
ajustado para cima e para baixo, para alinhamento com o
mecanismo do trinco da porta.
Feche a porta traseira antes de operar a carregadeira.
P109172A
1
P-85447
2
P-85446
1 P-85698B
1
123 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-123-320.jpg)
![122 Manual de Operação e Manutenção - S850
GRADE TRASEIRA
Remoção
Figura 178
(Modelos antigos) - Vire a maçaneta travável (Detalhe)
[Figura 178] para cima e gire-a 90° no sentido anti-
horário. Eleve e puxe a grade traseira para trás, para
removê-la da carregadeira.
OU
(Modelos recentes) - Remova a presilha (item 1). Eleve
usando a alça (item 2) [Figura 178] e puxe a grade
traseira para trás, para removê-la da carregadeira.
Figura 179
Eleve e remova as duas tampas laterais (item 1) [Figura
179].
Instalação
Figura 180
Alinhe as abas das duas coberturas laterais nas fendas
no chassi da carregadeira e abaixe [Figura 180].
Figura 181
Alinhe a borda da grade traseira sob o chassi da
carregadeira e deslize a grade para dentro enquanto
abaixa [Figura 181].
(Modelos antigos) - Gire a maçaneta travável 90° no
sentido horário e dobre-a para baixo (Detalhe) [Figura
178].
OU
(Modelos recentes) - Instale a presilha (item 1) [Figura
178].
P121151C
1
2
P100808G
P115689A
1
P100807
P121078A
124 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-124-320.jpg)
![123 Manual de Operação e Manutenção - S850
AQUECIMENTO, VENTILAÇÃO E AR-CONDICIONADO (HVAC)
Esta máquina pode estar equipada com um Sistema de
Aquecimento ou HVAC.
Limpeza e Manutenção
O sistema de aquecimento requer inspeção e
manutenção periódicas. (Consulte PROGRAMA DE
MANUTENÇÃO, na Página 111.)
Filtros
Filtros de Ar Fresco
Figura 182
Os filtros de ar fresco localizam-se atrás das janelas
laterais no lado externo da cabine do operador.
(Mostrado o lado direito). Remova o parafuso de trava
(item 3) e a tampa do filtro (item 2) [Figura 182]. (Braço
de elevação mostrado elevado para clareza visual.)
NOTA: Afrouxe o parafuso superior da tampa do
filtro (item 1) [Figura 182] para possibilitar a
remoção e instalação da tampa se equipada
com o kit do Filtro de particulados do ar de
alta-eficiência (HEPA).
Agite o filtro (item 4) [Figura 182] ou use ar sob baixa
pressão para remover a sujeira. Esse procedimento pode
ser feito várias vezes antes de ser necessária a
substituição. Instale o filtro, a tampa do filtro e o parafuso
de trava.
Filtro de Recirculação (Modelos Antigos)
Figura 183
O filtro de recirculação localiza-se atrás do assento do
operador, dentro da cabine. Articule as presilhas (item 1)
segurando o filtro para cima e remova o filtro (item 2)
[Figura 183].
Agite o filtro ou use um aspirador para limpar. Isso pode
ser feito várias vezes antes de ser necessária a
substituição.
Instale o filtro na abertura e articule as presilhas para
baixo para manter o filtro no lugar.
Filtro de Recirculação (Modelos Recentes)
Figura 184
O filtro de recirculação localiza-se atrás do assento do
operador, dentro da cabine. A tampa do filtro é mantida
no lugar com três presilhas. Puxe a tampa em cada
extremidade (item 1) [Figura 184] para remover.
Enxágue os elementos de filtro com água ou use um
aspirador para limpar. Não use solventes.
Alinhe as presilhas na tampa do filtro com as fendas
existentes e empurre a tampa até o lugar.
P-90492A
4
P-90489B
2
1
3
P-90490A
2
1
P100755
1
125 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-125-320.jpg)
![124 Manual de Operação e Manutenção - S850
AQUECIMENTO, VENTILAÇÃO E AR CONDICIONADO (HVAC) (CONT.)
Bobina do Evaporador / Aquecedor
Consulte o PROGRAMA DE MANUTENÇÃO para saber o intervalo correto de manutenção. (Consulte PROGRAMA DE
MANUTENÇÃO, na Página 111.)
Modelos Antigos
Desligue o motor e eleve a cabine do operador.
(Consulte Elevação, na Página 118.)
Figura 185
Remova os parafusos da tampa (item 1) [Figura 185] e
remova a tampa.
Figura 186
Use ar ou água sob baixa pressão para remover
resíduos da bobina do aquecedor (item 1) e do
evaporador (item 2) [Figura 186].
Instale a tampa e abaixe a cabine do operador. (Consulte
Abaixamento, na Página 119.)
Modelos Atuais
Desligue o motor e eleve a cabine do operador.
(Consulte Elevação, na Página 118.)
Figura 187
Desenganche as travas (item 1) [Figura 187] e remova
a tampa.
Figura 188
Use ar ou água sob baixa pressão para remover
resíduos da bobina do aquecedor (item 1) e do
evaporador (item 2) [Figura 188].
P-90419A
1
P-90420A
2
1
P100756
1
P100757
2
1
126 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-126-320.jpg)
![125 Manual de Operação e Manutenção - S850
AQUECIMENTO, VENTILAÇÃO E AR CONDICIONADO (HVAC) (CONT.)
Bobina do Evaporador / Aquecedor (Cont.)
Modelos Recentes (Cont.)
Figura 189
Limpe os drenos do Plenum (item 1) [Figura 189] para
certificar-se de que não esteja obstruído por detritos.
Inspecione a vedação da tampa (item 2) [Figura 189]
quanto a quebras e rasgos. Certifique-se de que a
vedação esteja fixada com firmeza ao redor de toda a
tampa. Entre em contato com o distribuidor Bobcat para
substituição da vedação.
Figura 190
NOTA: As saliências (item 1) encaixam no interior
dos suportes do núcleo (item 2) [Figura 190]
quando a tampa é instalada. Deformidade da
tampa indica que eles estão fora da posição.
NOTA: Instalação incorreta da tampa pode danificar
a vedação, o que pode levar a falha de
componentes do HVAC. Execute as seguintes
etapas na ordem indicada para evitar danos à
vedação da tampa.
Figura 191
1. Segure a tampa no lugar e aperte as duas travas
(item 1) [Figura 191].
Figura 192
2. Empurre a tampa para cima em três lugares (itens 1,
2 e 3) até as fendas encaixarem no lugar nas abas.
Esta fenda (detalhe) [Figura 192] está encaixada
corretamente.
P109544
1
2
P109411
2
1
P109546
1
P109545
P109543A
1 2 3
127 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-127-320.jpg)
![126 Manual de Operação e Manutenção - S850
AQUECIMENTO, VENTILAÇÃO E AR CONDICIONADO
(HVAC) (CONT.)
Bobina do Evaporador / Aquecedor (Cont.)
Modelos Recentes (Cont.)
Figura 193
3. Aperte as duas presilhas restantes (item 1) [Figura
193].
NOTA: Execute uma verificação visual completa para
certificar-se de que a vedação da tampa não
esteja deformada. A tampa deve vedar
firmemente em toda a volta sem nenhuma
folga.
Abaixe a cabine do operador. (Consulte Abaixamento, na
Página 119.)
Condensador
O condensador deve ser limpo com o resfriador de óleo e
o radiador. (Consulte Limpeza (Modelos antigos), na
Página 135.) ou (Consulte Limpeza (Modelos recentes),
na Página 137.)
Lubrificação do Ar-Condicionado
Faça o ar-condicionado funcionar por aproxiamdamente
5 minutos semanalmente para lubrificar os componentes
internos.
Diagnóstico de Falhas
Se o ventilador não funcionar ou o ar-condicionado não
ligar, verifique o fusível. (Consulte Localização /
Identificação dos Fusíveis e Relês, na Página 140.) Se o
sistema do ar-condicionado circular ar quente, pode ser
necessário recarregar o líquido refrigerante.
MANUTENÇÃO DO FILTRO DE AR
Substituição dos Elementos de Filtro
Figura 194
É importante substituir o elemento de filtro de ar em
intervalos regulares. O indicador de manutenção (item 1)
irá PISCAR. Pressione o botão informações (item 3) até
que a tela do monitor (item 2) mostre os códigos de
manutenção. O código de serviço [M0117] (Filtro de ar
obstruído) aparecerá na tela do monitor (item 2) [Figura
194] quando a substituição do filtro de ar for necessária.
Substitua o filtro interno a cada terceira vez que o filtro
externo for substituído ou como indicado.
Filtro Externo
Remova a grade traseira. (Consulte GRADE TRASEIRA,
na Página 122.)
NOTA: O tanque de líquido de arrefecimento pode
ser elevado para facilitar o acesso ao
purificador de ar.
Figura 195
Abra as presilhas (item 2) e remova a tampa (item 1)
[Figura 195].
P100756
1 NA3271
1
2
3
P121218B
1
2
128 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-128-320.jpg)
![127 Manual de Operação e Manutenção - S850
MANUTENÇÃO DO FILTRO DE AR (CONT.)
Substituição dos Elementos de Filtro (Cont.)
Filtro Externo (Cont.)
Figura 196
Puxe o elemento de filtro externo (item 1) [Figura 196]
para fora e descarte.
NOTA: Verifique se a carcaça do filtro está livre de
poeira e resíduos. Cerifique se as superfícies
de vedação estão limpas. NÃO use ar
comprimido.
Instale o elemento de filtro novo. Empurre para dentro
até tocar a base da carcaça.
Instale a tampa e fixe as presilhas [Figura 195].
NOTA: Certifique-se de que a mangueira de
admissão esteja conectada à conexão no
alojamento do ventilador (detalhe) [Figura
198].
NOTA: Verifique se o tanque de líquido de
arrefecimento está fixado no suporte do
tanque.
Instale a grade traseira.
Filtro Interno
Substitua o elemento de filtro interno somente sob as
seguintes condições:
• Substitua o elemento de filtro interno a cada terceira
vez que o filtro externo for substituído.
• Após o elemento externo ter sido substituído, dê a
partida e faça o motor funcionar em máxima rotação.
Se o código de serviço [M0117] (Filtro de ar
obstruído) ainda for exibido no mostrador de dados,
substitua o elemento de filtro interno.
Remova a grade traseira. (Consulte GRADE TRASEIRA,
na Página 122.)
Remova a tampa [Figura 195] e o elemento de filtro
externo [Figura 196].
Figura 197
Remova o elemento de filtro interno (item 1) [Figura
197].
NOTA: Verifique se a carcaça do filtro está livre de
poeira e resíduos. Cerifique se as superfícies
de vedação estão limpas. NÃO use ar
comprimido.
Instale o elemento de filtro interno novo. Empurre para
dentro até tocar a base da carcaça.
Instale o elemento externo [Figura 196].
Figura 198
Instale a tampa (item 1) e fixe as presilhas (item 2)
[Figura 198].
NOTA: Certifique-se de que a mangueira de
admissão esteja conectada à conexão no
alojamento do ventilador (detalhe) [Figura
198].
NOTA: Verifique se o tanque de líquido de
arrefecimento está fixado no suporte do
tanque.
Instale a grade traseira.
P121219
1
P121220
1
P121218B
P-90648A
1
2
129 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-129-320.jpg)
![129 Manual de Operação e Manutenção - S850
SISTEMA DE COMBUSTÍVEL (CONT.)
Abastecimento do Tanque de Combustível
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Desligue e deixe esfriar o motor antes de abastecer.
NÃO FUME! Omissão em obedecer a advertências
pode causar uma explosão ou incêndio.
W-2063-0807
Abra a porta traseira.
Figura 199
Remova a tampa de abastecimento (item 1) [Figura
199].
Figura 200
Use um recipiente limpo, com aprovação de segurança,
para abastecer com combustível com a especificação
correta. Abasteça apenas em área que tenha livre
movimentação de ar e sem chamas ou faíscas. NÃO
FUME! [Figura 200].
Instale e aperte a tampa de abastecimento (item 1)
[Figura 199].
Feche a porta traseira.
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Sempre limpe combustível ou óleo derramado.
Mantenha calor, chamas, fagulhas ou cigarros
acesos longe de combustível e óleo. Não tomar
cuidado próximo de combustíveis pode provocar
explosão ou incêndio.
W-2103-0508
P100035
1
NA1684
ERRADO
131 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-131-320.jpg)
![130 Manual de Operação e Manutenção - S850
SISTEMA DE COMBUSTÍVEL (CONT.)
Filtro de Combustível
Para saber o intervalo para remoção da água ou
substituição do filtro de combustível (Consulte
PROGRAMA DE MANUTENÇÃO, na Página 111.)
Remoção da Água
Figura 201
Afrouxe o dreno (item 1) [Figura 201] na base do
elemento de filtro para remover a água.
Substituição do Elemento
Remova o elemento de filtro (item 2) [Figura 201].
Limpe a área ao redor da carcaça do filtro. Coloque óleo
limpo sobre o vedador do elemento de filtro novo. Instale
o filtro de combustível e aperte manualmente.
Remova o ar do sistema de combustível. (Consulte
Remoção do Ar do Sistema de Combustível, na Página
130.)
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Sempre limpe combustível ou óleo derramado.
Mantenha calor, chamas, fagulhas ou cigarros
acesos longe de combustível e óleo. Não tomar
cuidado próximo de combustíveis pode provocar
explosão ou incêndio.
W-2103-0508
Remoção do Ar do Sistema de Combustível
Após substituir o elemento de filtro ou quando o
combustível tenha acabado, deve ser removido o ar do
sistema de combustível antes de dar a partida.
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Diesel ou fluido hidráulico sob pressão pode
penetrar na pele ou nos olhos, causando ferimentos
graves ou morte. Vazamentos de fluidos sob pressão
podem não ser visíveis. Vazamentos de fluidos sob
pressão podem não ser visíveis. Não use a mão
desprotegida. Use óculos de segurança. Se fluido
penetrar na pele ou nos olhos, procure atendimento
imediato de um médico familiarizado com esse tipo
de ferimento.
W-2072-0807
Figura 202
Abra o respiro (item 1) [Figura 202] na carcaça do
elemento de filtro.
Opere a bomba manual (bulbo de pressão) (item 2)
[Figura 202] até que o combustível vaze pelo respiro
sem bolhas de ar.
Feche e aperte o respiro (item 1) [Figura 202].
P-90653A
1
2
P100780
2
1
132 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-132-320.jpg)
![131 Manual de Operação e Manutenção - S850
SISTEMA DE LUBRIFICAÇÃO DO MOTOR
Verificação e Adição de Óleo do Motor
Verifique o nível do óleo do motor diariamente antes de
dar a partida para o turno de trabalho.
Figura 203
Estacione a máquina sobre solo nivelado. Abra a porta
traseira e remova a vareta de nível (item 1) [Figura
203].
Mantenha o nível de óleo entre as marcas na vareta. Não
encha em excesso.
Remova a tampa de abastecimento de óleo (item 2)
[Figura 203] para adicionar óleo de motor.
Tabela de Óleos do Motor
Figura 204
Óleos para motor Bobcat são recomendados para uso
nesta máquina. Se não houver óleo para motores Bobcat
disponível, use um óleo de boa qualiddade que atenda à
Categoria de serviço API CI-4 ou superior ou ACEA E7
ou superior [Figura 204].
IMPORTANTE
EVITE DANOS AO MOTOR
O uso de óleo para motor API Categoria de serviço
FA-4 não é aprovado e pode causar danos
irreversíveis ao motor.
I-2384-0916
P-90654A
1
2
ÓLEO P/ O CÁRTER DO MOTOR
Número de viscosidade SAE recomendado
Consulte a faixa de temperatura prevista antes da
próxima troca de óleo
É necessário usar API Categoria CI-4 ou superior ou
ACEA E7 ou superior
Não use óleo para motor API Categoria FA-4
[1] Óleo sintético Bobcat – SAE 5W-40
133 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-133-320.jpg)
![132 Manual de Operação e Manutenção - S850
SISTEMA DE LUBRIFICAÇÃO DO MOTOR (CONT.)
Remoção e Substituição do Óleo e do Filtro
Para saber o intervalo de manutenção para substituição
do óleo e filtro do motor (Consulte PROGRAMA DE
MANUTENÇÃO, na Página 111.)
Faça o motor funcionar até atingir a temperatura de
operação. Desligue o motor.
Abra a porta traseira.
Modelos Antigos
Figura 205
A mangueira de drenagem de óleo localiza-se atrás de
uma tampa sob o canto traseiro da carregadeira
(detalhe) [Figura 205].
Remova os dois parafusos de montagem da tampa (item
1) [Figura 205].
Solte um parafuso de montagem da tampa (item 2),
deslize a tampa (item 3) [Figura 205] para a traseira da
carregadeira e remova.
Modelos Atuais
Figura 206
A mangueira de drenagem de óleo localiza-se atrás de
uma tampa sob o canto traseiro da carregadeira
(detalhe) [Figura 206].
Remova os quatro parafusos de montagem da tampa
(item 1) e remova a tampa (item 2) [Figura 206].
Figura 207
Remova a mangueira de drenagem de óleo (item 1) da
posição de armazenamento e direcione através da
abertura (item 2) [Figura 207].
P-90497A
P-90499A
3
2
1
P109086B
P109762A
1 2
P109089
1
2
134 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-134-320.jpg)
![133 Manual de Operação e Manutenção - S850
SISTEMA DE LUBRIFICAÇÃO DO MOTOR (CONT.)
Remoção e Substituição do Óleo e do Filtro (Cont.)
Todos os Modelos
Figura 208
Remova o bujão (item 1) [Figura 208] da mangueira de
drenagem de óleo e drene o óleo em um recipiente.
Recicle ou descarte o óleo usado de maneira segura
para o meio ambiente.
Instale e aperte o bujão de drenagem do óleo [Figura
208].
(Modelos antigos) - Instale a tampa e os parafusos de
montagem da tampa [Figura 205]. Aperte os todos os
parafusos.
OU
(Modelos recentes) - Remova a mangueira de
drenagem de óleo da abertura e retorne à posição de
armazenagem [Figura 207]. Instale a tampa e os
parafusos de montagem da tampa [Figura 206]. Aperte
os todos os parafusos.
Figura 209
Remova o filtro de óleo (item 2) [Figura 209] e limpe a
superfície da carcaça do filtro.
Use somente filtro Bobcat genuíno.
Passe óleo limpo no vedador do filtro novo, instale o filtro
e aperte manualmente.
Remova a tampa de abastecimento de óleo (item 3)
[Figura 209].
Coloque óleo no motor e substitua a tampa de
abastecimento. Para saber a quantidade correta
(Consulte Capacidades, na Página 211.) Não encha em
excesso.
Dê a partida e deixe o motor funcionar por alguns
minutos. Desligue o motor e verifique vazamentos no
filtro.
Remova a vareta (item 1) [Figura 209] e verifique o
nível de óleo.
Adicione óleo conforme necessidade se o nível não
estiver na marca superior da vareta. Instale a vareta e
feche a porta traseira.
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Sempre limpe combustível ou óleo derramado.
Mantenha calor, chamas, fagulhas ou cigarros
acesos longe de combustível e óleo. Não tomar
cuidado próximo de combustíveis pode provocar
explosão ou incêndio.
W-2103-0508
P-90498A
1
P-90654A
1
2
3
135 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-135-320.jpg)
![134 Manual de Operação e Manutenção - S850
SISTEMA DE ARREFECIMENTO DO MOTOR
Verifique diariamente o sistema de arrefecimento para prevenir superaquecimento, perda de desempenho ou avarias no
motor.
Plataforma de Manutenção
Figura 210
Uma plataforma de manutenção (item 1) [Figura 210]
está disponível em seu distribuidor Bobcat para facilitar o
acesso ao limpar o sistema de arrefecimento do motor.
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Use óculos de segurança para prevenir ferimentos
quando qualquer das seguintes condições existir:
• Quando houver fluidos sob pressão.
• Na presença de poeira suspensa ou material
solto.
• Motor funcionando.
• Ferramentas sendo usadas.
W-2019-0907
Identificação do Sistema de Arrefecimento
NOTA: A identificação do sistema de arrefecimento
usado na sua máquina é necessária para
executar o procedimento de limpeza correto.
Figura 211
Modelos antigos possuem duas cintas de borracha (item
1) [Figura 211] conectando o resfriador de fluido
hidráulico e o radiador. (Condensador do ar-
condicionado não mostrado para clareza visual.)
Figura 212
Modelos recentes possuem um conjunto do resfriador do
fluido hidráulico e do radiador combinados [Figura 212].
(Condensador do ar-condicionado não mostrado para
clareza visual.)
P100039A
1
Modelo antigo
P100779
1
Modelo recente
P115679A
136 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-136-320.jpg)
![135 Manual de Operação e Manutenção - S850
SISTEMA DE ARREFECIMENTO DO MOTOR (CONT.)
Limpeza (Modelos antigos)
Consulte o PROGRAMA DE MANUTENÇÃO para saber
o intervalo correto de manutenção. (Consulte
PROGRAMA DE MANUTENÇÃO, na Página 111.)
Desligue o motor e remova a grade traseira. (Consulte
GRADE TRASEIRA, na Página 122.)
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Use óculos de segurança para prevenir ferimentos
quando qualquer das seguintes condições existir:
• Quando houver fluidos sob pressão.
• Na presença de poeira suspensa ou material
solto.
• Motor funcionando.
• Ferramentas sendo usadas.
W-2019-0907
Carregadeiras Com Ar-Condicionado
Figura 213
Use ar ou água sob baixa pressão para limpar a parte
superior do condensador do ar-condicionado (item 1)
[Figura 213].
A área entre o condensador do ar-condicionado e o
resfriador de fluido hidráulico requer limpeza ocasional.
Remova os parafusos (item 2) e os suportes (item 3)
[Figura 213].
Figura 214
NOTA: Tome cuidado ao elevar e abaixar o
condensador do ar-condicionado para que ele
não caia sobre o resfriador de óleo hidráulico
e danifique a colmeia.
Eleve o condensador do ar-condicionado (item 1) e use
ar ou água sob baixa pressão para limpar a parte
superior do resfriador de óleo hidráulico (item 2) [Figura
214].
Abaixe o condensador do ar-condicionado (item 1)
[Figura 214]. Instale os suportes (item 3) [Figura 213]
e os parafusos (item 2) [Figura 213].
P107095
1
3
2 2
P107095A
1
2
137 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-137-320.jpg)
![136 Manual de Operação e Manutenção - S850
SISTEMA DE ARREFECIMENTO DO MOTOR (CONT.)
Limpeza (Modelos antigos) (Cont.)
Carregadeiras Sem Ar-Condicionado
Figura 215
Use ar ou água sob baixa pressão para limpar a parte
superior do resfriador de óleo hidráulico (item 1) [Figura
215].
Todas as Carregadeiras
Desenganche as duas cintas de borracha (item 2)
[Figura 215].
Figura 216
Eleve o resfriador de fluido hidráulico (item 1) até que a
barra de suporte (item 2) caia no lugar para apoiar o
resfriador de fluido hidráulico. Use ar ou água sob baixa
pressão para limpar a parte superior do radiador (item 3)
[Figura 216].
Eleve a barra de suporte (item 2) [Figura 216]
levemente e abaixe o resfriador de fluido hidráulico. Fixe
as duas cintas de borracha [Figura 215].
Verifique vazamentos no sistema de arrefecimento.
Instale a grade traseira.
P100779
1
2
P100327
3
1
2
138 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-138-320.jpg)
![137 Manual de Operação e Manutenção - S850
SISTEMA DE ARREFECIMENTO DO MOTOR (CONT.)
Limpeza (Modelos recentes)
Consulte o PROGRAMA DE MANUTENÇÃO para saber
o intervalo correto de manutenção. (Consulte
PROGRAMA DE MANUTENÇÃO, na Página 111.)
Desligue o motor e remova a grade traseira. (Consulte
GRADE TRASEIRA, na Página 122.)
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Use óculos de segurança para prevenir ferimentos
quando qualquer das seguintes condições existir:
• Quando houver fluidos sob pressão.
• Na presença de poeira suspensa ou material
solto.
• Motor funcionando.
• Ferramentas sendo usadas.
W-2019-0907
Carregadeiras Com Ar-Condicionado
Figura 217
Use ar ou água sob baixa pressão para limpar a parte
superior do condensador do ar-condicionado (item 1)
[Figura 217].
Desenganche as duas cintas de borracha (item 2)
[Figura 217].
NOTA: O condensador do ar-condicionado encaixa
em dois suportes com fendas montados no
conjunto do resfriador de fluido hidráulico e
do radiador. Certifique-se de que o
condensador do ar-condicionado permaneça
conectado aos suportes quando elevar ou
abaixar.
Figura 218
Eleve o condensador do ar-condicionado (item 1) e gire a
barra de suporte (item 2) para a posição. Use ar ou água
sob baixa pressão para limpar a parte superior do
conjunto do resfriador de fluido hidráulico e do radiador
(item 3) [Figura 218].
Retorne a barra de suporte à posição de
armazenamento e abaixe o condensador do ar-
condicionado.
Figura 219
Certifique-se de que o condensador do ar-condicionado
esteja instalado nos dois suportes com fendas [Figura
219]. (Mostrado o lado direito.)
Certifique-se de que as presilhas (item 1) estejam
corretamente instaladas sobre os dois suportes com
fendas (item 2) [Figura 219]. (Mostrado o lado direito.)
Fixe as duas cintas de borracha [Figura 217].
NOTA: O condensador do ar-condicionado pode ser
elevado para fora dos dois suportes com
fendas removendo-se as presilhas. Isso
possibilita maior acesso para limpar o
conjunto do resfriador de fluido hidráulico e
do radiador.
P115681C
1
2
P121217B
1 2
3
P121162
2
1
139 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-139-320.jpg)
![138 Manual de Operação e Manutenção - S850
SISTEMA DE ARREFECIMENTO DO MOTOR (CONT.)
Limpeza (Modelos recentes) (Cont.)
Carregadeiras Sem Ar-Condicionado
Figura 220
Use ar ou água sob baixa pressão para limpar a parte
superior do conjunto do resfriador de fluido hidráulico e
do radiador (item 1) [Figura 220].
Todas as Carregadeiras
Verifique vazamentos no sistema de arrefecimento.
Instale a grade traseira.
P115679A
1
140 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-140-320.jpg)
![139 Manual de Operação e Manutenção - S850
SISTEMA DE ARREFECIMENTO DO MOTOR (CONT.)
Verificação do Nível
Remova a grade traseira. (Consulte GRADE TRASEIRA,
na Página 122.)
Figura 221
Verifique o nível do líquido de arrefecimento usando os
marcadores (item 2) [Figura 221] no tanque. O líquido
de arrefecimento deve ficar entre o nível superior e o
inferior quando o motor estiver frio.
NOTA: A máquina vem abastecida de fábrica com
líquido de arrefecimento propileno glicol (de
cor vermelha). NÃO MISTURE propileno glicol
com etileno glicol.
Use um refratômetro para verificar a condição do
propileno glicol no sistema de arrefecimento.
Instale a grade traseira.
IMPORTANTE
EVITE DANOS AO MOTOR
Use sempre a correta proporção de água e
anticongelante.
Muito anticongelante reduz a eficiência do sistema
de arrefecimento e pode causar sérios danos
prematuros ao motor.
Muito pouco anticongelante reduz os aditivos que
protegem os componentes internos do motor; reduz
o ponto de ebulição e a proteção do sistema contra
congelamento.
Sempre adicione a solução pré-misturada. Adição de
líquido de arrefecimento concentrado pode causar
sérios danos prematuros ao motor.
I-2124-0497
Remoção e Substituição do Líquido de
Arrefecimento
Para saber o intervalo de manutenção para substituição
do líquido de arrefecimento (Consulte PROGRAMA DE
MANUTENÇÃO, na Página 111.)
Abra a porta traseira e remova a grade traseira.
Remova a tampa de abastecimento do líquido de
arrefecimento (item 1) [Figura 221].
Figura 222
Acople uma mangueira na torneira de drenagem (item 1)
[Figura 222] localizada à esquerda do conjunto do filtro
de óleo. Abra a torneira e drene o líquido de
arrefecimento em um recipiente. Feche a torneira e
remova a mangueira. Recicle ou descarte o líquido de
arrefecimento de maneira segura para o meio ambiente.
Feche a porta traseira.
Misture o líquido de arrefecimento novo em um
recipiente separado. (Consulte Capacidades, na Página
211.)
A mistura correta de líquido de arrefecimento para
oferecer proteção anticongelante até -37°C (-34°F) é 5 l
de propileno glicol misturados a 4,4 l de água OU 1 gal.
de propileno glicol misturado a 3,5 qt de água.
Adicione líquido de arrefecimento pré-misturado, 47% de
água e 53% de propileno glicol no tanque de líquido de
arrefecimento até o nível atingir a marca inferior no
tanque [Figura 221].
Instale a tampa de abastecimento do líquido de
arrefecimento.
NOTA: Ao instalar a tampa de abastecimento de
líquido de arrefecimento, aperte até ouvir um
clique.
Faça o motor funcionar até atingir a temperatura de
operação. Desligue o motor. Verifique o nível do líquido
de arrefecimento frio. Adicione líquido de arrefecimento
se necessário.
Instale a grade traseira.
P121221B
2
1
P-90657A
1
141 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-141-320.jpg)
![140 Manual de Operação e Manutenção - S850
SISTEMA ELÉTRICO
Descrição
Figura 223
A carregadeira possui um sistema de carga de 12 V, com
alternador de negativo aterrado.
O sistema elétrico é protegido por fusíveis localizados na
cabine do operador (localizados sob a cabine do
operador em modelos antigos) e um fusível principal de
100 A [Figura 223] localizado acima da bateria no
compartimento do motor.
Os fusíveis protegerão o sistema elétrico quando houver
sobrecarga. A causa dessa sobrecarga deve ser
encontrada antes de dar a partida novamente.
Localização / Identificação dos Fusíveis e Relês
Modelos Antigos
Eleve a cabine do operador. (Consulte Elevação, na
Página 118.)
Figura 224
O sistema elétrico é protegido de sobrecargas por
fusíveis e relês localizados sob as três tampas do painel
de fusíveis (item 1) [Figura 224].
Figura 225
Remova as tampas para verificar ou substituir os fusíveis
[Figura 225].
Um decalque localizado no interior da tampa grande
mostra a localização e a capacidade (amp.).
Uma tabela é apresentada com detalhes sobre as
classificações de amperagem e circuitos afetados por
cada fusível e relê. (Consulte Figura 229, na Página
142.)
P-90658
P-13849
P-85411
1
P-85412
142 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-142-320.jpg)
![141 Manual de Operação e Manutenção - S850
SISTEMA ELÉTRICO (CONT.)
Localização / Identificação dos Fusíveis e Relês (Cont.)
Modelos Atuais
Figura 226
Os painéis de fusíveis/relês estão localizados atrás de
um painel de acesso próximo do pedal / apoio esquerdo.
Puxe o painel em cada extremidade (item 1) [Figura
226] para remover.
Figura 227
O sistema elétrico é protegido de sobrecargas por
fusíveis e relês localizados sob as três tampas do painel
de fusíveis (item 1) [Figura 227].
Figura 228
Remova as tampas para verificar ou substituir os fusíveis
[Figura 228].
Um decalque localizado no interior do painel de acesso
mostra a localização e a capacidade (amp.).
Alinhe as presilhas na parte de trás do painel de acesso
com as fendas existentes e empurre o painel até o lugar
ao terminar [Figura 226]. Um pino de localização evita
que o painel seja instalado na posição invertida.
Uma tabela é apresentada com detalhes sobre as
classificações de amperagem e circuitos afetados por
cada fusível e relê. (Consulte Figura 229, na Página
142.) ou (Consulte Figura 230, na Página 143.)
P100414
1
P100415
1
P100416
143 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-143-320.jpg)
![142 Manual de Operação e Manutenção - S850
SISTEMA ELÉTRICO (CONT.)
Localização / Identificação dos Fusíveis e Relês (Cont.)
Figura 229
A tabela abaixo é usada para modelos com o decalque número 7167945. A localização e as classificações de
amperagem são mostradas na tabela abaixo e no decalque [Figura 229]. Os relês são identificados pela letra “R” na
coluna AMP.
REF ÍCONE DESCRIÇÃO AMP REF ÍCONE DESCRIÇÃO AMP REF ÍCONE DESCRIÇÃO AMP
1 Alternador 15 11
Velas de
preaquecimento
R 21
Controlador
Bobcat
25
2
Aquecedor /
HVAC
25 12
Corte de
combustível
R 22 Controlador ACS 25
3 Faróis dianteiros 20 13
Alimentação
comutada da
cabine
5 23 Implementos 25
4 Faróis traseiros 15 14
Posição da
caçamba
15 24 Não usado - -
5 Motor de partida R 15
Limpador /
lavador de para-
brisa
25 25
Controlador
auxiliar
25
6 Faróis dianteiros R 16
Alimentação
comutada
25 26
Controlador de
tração e alarme
de ré
25
7
Aquecedor /
HVAC
R 17
Alimentação
comutada
25 27
Acessórios e
Buzina dianteira
25
8 Faróis traseiros R 18
Alimentação
comutada
25 28
Tomada de
energia
15
9
Alimentação
comutada
R 19 Tração 30
10 Tração R 20
Corte de
combustível
30
6
7
19
18
5
17
11
13
15
8 10
20
12
14
16
9
1
2
3
4
21
22
23
24
25
26
27
28
NA3151
144 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-144-320.jpg)
![143 Manual de Operação e Manutenção - S850
SISTEMA ELÉTRICO (CONT.)
Localização / Identificação dos Fusíveis e Relês (Cont.)
Figura 230
A tabela abaixo é usada para modelos com o decalque número 7323563. A localização e as classificações de
amperagem são mostradas na tabela abaixo e no decalque [Figura 230]. Os relês são identificados pela letra “R” na
coluna AMP.
REF ÍCONE DESCRIÇÃO AMP REF ÍCONE DESCRIÇÃO AMP REF ÍCONE DESCRIÇÃO AMP
1 Alternador 15 11
Velas de
preaquecimento
R 21
Controlador
Bobcat
25
2
Aquecedor /
HVAC
25 12
Corte de
combustível
R 22 Controlador ACS 25
3 Faróis dianteiros 20 13
Alimentação
comutada da
cabine
5 23 Implementos 25
4 Faróis traseiros 15 14
Posição da
caçamba
15 24 Não usado - -
5 Motor de partida R 15
Limpador /
lavador de para-
brisa
25 25
Controlador
auxiliar
25
6 Faróis dianteiros R 16
Alimentação
comutada
25 26
Controlador de
tração e alarme
de ré
25
7
Aquecedor /
HVAC
R 17
Alimentação
comutada
25 27
Acessórios e
Buzina dianteira
25
8 Faróis traseiros R 18
Alimentação
comutada
25 28
Tomada de
energia
15
9
Controle
automático de
deslocamento
R 19 Tração 30
10 Tração R 20
Corte de
combustível
30
6
7
19
18
5 17
11 13
15
8 10
20
12
14
16
9
1
2
3
4
21
22
23
24
25
26
27
28
NA3348
145 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-145-320.jpg)
![144 Manual de Operação e Manutenção - S850
SISTEMA ELÉTRICO (CONT.)
Localização / Identificação dos Fusíveis e Relês (Cont.)
Figura 231
Um relê (item 1) [Figura 231] para o assento aquecido
está localizado sob a cabine do operador no lado
esquerdo da carregadeira. O relê normalmente fica
localizado acima do chicote. Desligue o motor e eleve a
cabine do operador para acessar o relê. (Consulte
Elevação, na Página 118.)
P127678
1
146 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-146-320.jpg)
![145 Manual de Operação e Manutenção - S850
SISTEMA ELÉTRICO (CONT.)
Manutenção da Bateria
Consulte o PROGRAMA DE MANUTENÇÃO para saber
o intervalo correto de manutenção. (Consulte
PROGRAMA DE MANUTENÇÃO, na Página 111.)
A bateria marca Bobcat fornecida com a máquina é
vedada e não requer abastecimento com água. A carga
e o armazenamento apropriados são importantes para
maximizar a vida útil de todas as baterias.
Figura 232
Etapas simples para confiabilidade e longa vida da
bateria:
• Mantenha os polos e terminais da bateria limpos
[Figura 232].
• Mantenha os terminais apertados.
• Remova corrosão da bateria e dos terminais com
uma solução de bicarbonato de sódio e água.
• Coloque Battery Saver Bobcat (6664458) ou graxa
nos terminais da bateria e extremidades dos cabos
para evitar corrosão.
• Opere a máquina por pelo menos 15 minutos para
recuperar a descarga da bateria causada pela partida
do motor sempre que possível.
• Mantenha o nível de carga da bateria. Esse é um
fator chave para longa vida útil da bateria.
• Carregue uma bateria muito descarregada usando
um carregador de baterias em vez de contar com o
sistema e carga da máquina. (Consulte Carga da
Bateria, na Página 146.)
• Verifique o estado da bateria a cada 30 dias em
máquinas não usadas com frequência. (Consulte
Testes da Bateria, na Página 146.)
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Baterias contêm ácido que pode queimar em contato
com os olhos e a pele. Use óculos de segurança,
roupas de proteção e luvas de borracha para que o
ácido não entre em contato com o corpo.
Em caso de contato com o ácido, lave imediatamente
com água. Em caso de contato com os olhos, solicite
imediato atendimento médico e lave com água limpa
e fresca pelo menos por 15 minutos.
Em caso de ingestão de eletrólito, tome grandes
quantidades de água ou leite. NÃO provoque vômito.
Procure atendimento médico imediato.
W-2065-0807
Manutenção do Nível de Carga da Bateria
Todas as baterias descarregam ao longo do tempo. Esta
máquina tem recursos que requerem alimentação da
bateria mesmo quando a máquina não está sendo
usada. O uso de um conservador de baterias de boa
qualidade é recomendado para assegurar que a sua
máquina esteja pronta para a partida quando você
precisar e para evitar substituição dispendiosa da
bateria.
Conservadores de Baterias
Use um conservador de baterias de boa qualidade para
manter a bateria acima de 12,4 V para máquinas não
usadas com frequência. Baterias abaixo de 12,4 V
devem primeiro ser carregadas usando um carregador
de baterias. Conservadores solares devem ter
capacidade mínima de 10 W para serem eficazes.
Manutenção da Bateria Durante Armazenamento da
Máquina
Remova a bateria se for armazenar a máquina por um
período prolongado. Carregue totalmente a bateria.
Armazene a bateria em lugar fresco e seco acima da
temperatura de congelamento e recarregue
periodicamente. Se não desejar remover a bateria, deve
ser usado um conservador de baterias de boa qualidade
para compensar a descarga da bateria e cargas
parasitas dos controladores da máquina, acessórios e
recursos como inteligência da máquyina conectada.
P127797A P100960
147 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-147-320.jpg)
![146 Manual de Operação e Manutenção - S850
SISTEMA ELÉTRICO (CONT.)
Testes da Bateria
Figura 233
A verificação mais simples e mais comum para
determinar o estado da bateria é usar um multímetro ou
voltímetro digital (item 1) [Figura 233].
Uma bateria constatada abaixo 12,4 V deve ser
carregada a 100% da carga conforme a recomendação
do carregador de baterias. Espere pelo menos 60
minutos após operar a máquina ou carregar a bateria
para obter uma leitura precisa.
Se a leitura for inferior a 12,4 V após a bateria ser
carregada por várias horas, consulte o distribuidor
Bobcat para ser executado um teste mais completo da
bateria.
O ponto de congelamento do eletrólito da bateria
depende do estado da carga da bateria. Manter a
voltagem da bateria acima de 12,4 V ajuda a evitar que
as baterias congelem, mesmo em temperaturas
extremamente baixas.
Se a bateria congelar, a grade interna pode se danificar e
a caixa ficará torta ou rachada. Se isso acontecer,
descarte a bateria de acordo com os regulamentos
locais.
Carga da Bateria
É recomendado um carregador de baterias desenhado
para sistemas de carga de 12 V. Siga as instruções do
fabricante do carregador de baterias para carregar a
bateria até 12,6 V (carga de 100%). Baterias devem ser
carregadas em temperatura ambiente para evitar uma
condição de subcarga ou sobrecarga. Nunca tente
carregar uma bateria congelada.
A tabela a seguir pode ser usada para identificar a
quantidade aproximada de tempo necessária para
carregar uma bateria descarregada. Espere pelo menos
60 minutos após operar a máquina ou carregar a bateria
para obter uma leitura precisa.
NOTA: Use um carregador automático de boa
qualidade para evitar danos à bateria por
sobrecarga.
ADVERTÊNCIA
GÁS DE BATERIA PODE EXPLODIR E CAUSAR
FERIMENTOS GRAVES OU MORTE
Mantenha faíscas, fagulhas, chamas e tabaco aceso
longe de baterias. Quando der partida auxiliar, faça a
conexão final (negativo) no chassi da máquina.
Não dê partida auxiliar nem carregue uma bateria
congelada ou danificada. Aqueça a bateria a 16°C
(60°F) antes de conectá-la a um carregador. Tire o
carregador da tomada antes de conectar ou
desconectar cabos à bateria. Nunca se incline sobre
a bateria durante partida auxiliar, teste ou carga.
W-2066-0910
P-30836
1
TENSÃO
DA
BATERIA
ESTADO
DA
CARGA
TAXA MÁXIMA
DO CARREGADOR
30 A 20 A 10 A
12,6 V 100% PRONTA PARA USO
12,4 V 75% 0,9 h 1,3 h 2,5 h
12,2 V 50% 1,9 h 2,7 h 5,1 h
12,0 V 25% 2,9 h 4,3 h 7,8 h
11,8 V 0% 4,0 h 5,7 h 10,7 h
148 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-148-320.jpg)
![147 Manual de Operação e Manutenção - S850
SISTEMA ELÉTRICO (CONT.)
Uso de Bateria Auxiliar (Partida Auxiliar)
Se for necessário o uso de bateria auxiliar para dar
partida, TOME CUIDADO! Deve haver uma pessoa no
assento do operador e uma segunda pessoa para
conectar e desconectar os cabos.
A chave de partida deve estar DESLIGADA ou o botão
DESLIGA deve estar pressionado. A bateria auxiliar deve
ser 12 volts.
ADVERTÊNCIA
GÁS DE BATERIA PODE EXPLODIR E CAUSAR
FERIMENTOS GRAVES OU MORTE
Mantenha faíscas, fagulhas, chamas e tabaco aceso
longe de baterias. Quando der partida auxiliar, faça a
conexão final (negativo) no chassi da máquina.
Não dê partida auxiliar nem carregue uma bateria
congelada ou danificada. Aqueça a bateria a 16°C
(60°F) antes de conectá-la a um carregador. Tire o
carregador da tomada antes de conectar ou
desconectar cabos à bateria. Nunca se incline sobre
a bateria durante partida auxiliar, teste ou carga.
W-2066-0910
Figura 234
Conecte a extremidade do primeiro cabo (item 1) [Figura
234] ao terminal positivo (+) da bateria auxiliar. Conecte
a outra extremidade do mesmo cabo (item 2) [Figura
234] ao terminal positivo do motor de partida da
carregadeira.
Conecte a extremidade do segundo cabo (item 3)
[Figura 234] ao terminal negativo (-) da bateria auxiliar.
Conecte a outra extremidade do mesmo cabo (item 4)
[Figura 234] ao motor.
Mantenha os cabos afastados de peças móveis. Dê a
partida. (Consulte PARTIDA DO MOTOR, na Página
84.)
Após o motor entrar em funcionamento, remova o cabo
negativo (-) (item 4) [Figura 234] primeiro. Remova o
cabo do terminal positivo (item 2) [Figura 234].
IMPORTANTE
O alternador pode se danificar se:
• O motor for operado com cabos de bateria
desconectados.
• Os cabos da bateria estiverem conectados ao
usar um carregador rápido ou ao soldar a
máquina. Os cabos da bateria estiverem
conectados ao usar um carregador rápido ou ao
soldar a máquina.
• Cabos extras (cabos auxiliares) estiverem
conectados incorretamente.
I-2023-1285
P-90660A
1
3
2
4
149 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-149-320.jpg)
![148 Manual de Operação e Manutenção - S850
SISTEMA ELÉTRICO (CONT.)
Remoção e Instalação da Bateria
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Baterias contêm ácido que pode queimar em contato
com os olhos e a pele. Use óculos de segurança,
roupas de proteção e luvas de borracha para que o
ácido não entre em contato com o corpo.
Em caso de contato com o ácido, lave imediatamente
com água. Em caso de contato com os olhos, solicite
imediato atendimento médico e lave com água limpa
e fresca pelo menos por 15 minutos.
Em caso de ingestão de eletrólito, tome grandes
quantidades de água ou leite. NÃO provoque vômito.
Procure atendimento médico imediato.
W-2065-0807
Abra a porta traseira.
Figura 235
Desconecte o cabo negativo (-) da bateria (item 1)
[Figura 235].
Remova o grampo de fixação da bateria (item 2) [Figura
235].
Desconecte o cabo positivo (+) (item 3) [Figura 235] da
bateria.
Remova a bateria da carregadeira.
Figura 236
Sempre limpe os terminais e as extremidades dos cabos
quando instalar uma bateria nova ou usada [Figura
236].
Quando instalar a bateria na carregadeira, não toque
nenhuma peça de metal com os terminais da bateria.
Conecte o cabo negativo (-) por último para evitar
faíscas.
Conecte e aperte os cabos da bateria.
Instale e aperte a fixação da bateria.
ADVERTÊNCIA
GÁS DE BATERIA PODE EXPLODIR E CAUSAR
FERIMENTOS GRAVES OU MORTE
Mantenha faíscas, fagulhas, chamas e tabaco aceso
longe de baterias. Quando der partida auxiliar, faça a
conexão final (negativo) no chassi da máquina.
Não dê partida auxiliar nem carregue uma bateria
congelada ou danificada. Aqueça a bateria a 16°C
(60°F) antes de conectá-la a um carregador. Tire o
carregador da tomada antes de conectar ou
desconectar cabos à bateria. Nunca se incline sobre
a bateria durante partida auxiliar, teste ou carga.
W-2066-0910
P100285
1
2
3
P-09589 P-09590
150 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-150-320.jpg)
![149 Manual de Operação e Manutenção - S850
SISTEMA HIDRÁULICO / HIDROSTÁTICO
Verificação e Abastecimento de Fluido
Verifique o nível de fluido hidráulico / hidrostático
diariamente antes de iniciar o turno de trabalho.
Estacione a carregadeira em uma superfície nivelada,
abaixe o braço de elevação e apoie o implemento
nivelado sobre o solo ou incline o Bob-Tach totalmente
para trás se não houver implemento instalado.
Desligue o motor.
Figura 237
Verifique o nível de fluido no visor (item 1) [Figura 237].
Mantenha o nível de fluido dentro da faixa de operação.
Remova a grade traseira. (Consulte GRADE TRASEIRA,
na Página 122.)
Figura 238
Remova a tampa de abastecimento (item 1) [Figura
238].
Adicione fluido conforme necessidade para levar o nível
dentro da faixa de operação no centro do visor (item 1)
[Figura 237].
Instale a tampa de abastecimento (item 1) [Figura 238]
e instale a grade traseira.
Tabela de Fluido Hidráulico / Hidrostático
Figura 239
FLUIDO HIDRÁULICO / HIDROSTÁTICO
GRAU DE VISCOSIDADE (GV) RECOMENDADO ISO
E ÍNDICE DE VISCOSIDADE (IV)
FAIXA DE TEMPERATURA PREVISTA
DURANTE O USO DA MÁQUINA
[1] GV 100; IV Mínimo 130
[2] GV 46; IV Mínimo 150
[3] Fluido BOBCAT para todas as estações
[4] Fluido sintético BOBCAT
[5] Fluido biodegradável hidráulico / hidrostático
BOBCAT (ao contrário dos fluidos biodegradáveis
baseados em vegetais, o fluido biodegradável Bobcat é
formulado para evitar oxidação e decomposição térmica
em temperaturas de operação).
Use somente fluido recomendado no sistema hidráulico
[Figura 239]. (Consulte Sistema Hidráulico, na Página
210.)
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Sempre limpe combustível ou óleo derramado.
Mantenha calor, chamas, fagulhas ou cigarros
acesos longe de combustível e óleo. Não tomar
cuidado próximo de combustíveis pode provocar
explosão ou incêndio.
W-2103-0508
P-90661
1
P121074A
1
151 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-151-320.jpg)
![150 Manual de Operação e Manutenção - S850
SISTEMA HIDRÁULICO / HIDROSTÁTICO (CONT.)
Remoção e Substituição do Fluido Hidráulico
Para saber o intervalo correto de manutenção (Consulte
PROGRAMA DE MANUTENÇÃO, na Página 111.)
Substitua o fluido se ficar contaminado ou após reparos
maiores.
Sempre substitua o filtro hidráulico / hidrostático e o filtro
de carga hidráulica quando o fluido hidráulico for
substituído. (Consulte Remoção e Substituição do Filtro
Hidráulico / Hidrostático (Modelos Antigos), na Página
153.) e (Consulte Remoção e Substituição do Filtro de
Carga Hidráulica, na Página 155.)
Desligue o motor e remova a grade traseira. (Consulte
GRADE TRASEIRA, na Página 122.)
Figura 240
Remova a tampa de abastecimento hidráulico (item 1)
[Figura 240].
(Modelos antigos com resfriador de fluido hidráulico
e radiador separados) - Desenganche as duas cintas
de borracha (item 2) [Figura 240].
Figura 241
(Modelos recentes com resfriador de fluido
hidráulico e radiador separados) - Eleve o resfriador
de fluido hidráulico (item 1) até que a barra de suporte
(item 2) [Figura 241] caia no lugar para apoiar o
resfriador de fluido hidráulico. Isso ajudará a drenar o
fluido hidráulico.
Figura 242
Remova os parafusos da tampa de acesso direita (item
1) [Figura 242] e remova a tampa. (Braço de elevação
mostrado elevado para clareza visual.)
2
P100779
1
P121074A
P100327
1
2
P100033
1
152 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-152-320.jpg)
![151 Manual de Operação e Manutenção - S850
SISTEMA HIDRÁULICO / HIDROSTÁTICO (CONT.)
Remoção e Substituição do Fluido Hidráulico (Cont.)
NOTA: A mangueira usada para drenar o reservatório
encontra-se sob o motor do ventilador em
modelos antigos e atrás do motor do
ventilador em modelos recentes.
Figura 243
Remova a braçadeira (item 1). Comprima a mangueira
(item 2) [Figura 243] próximo da conexão e desconecte
a mangueira da conexão. Direcione a mangueira para
fora da carregadeira e drene o fluido em um recipiente.
Conecte a mangueira à conexão quando o fluido parar
de drenar.
Recicle ou descarte o fluido usado de maneira segura
para o meio ambiente.
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Sempre limpe combustível ou óleo derramado.
Mantenha calor, chamas, fagulhas ou cigarros
acesos longe de combustível e óleo. Não tomar
cuidado próximo de combustíveis pode provocar
explosão ou incêndio.
W-2103-0508
Instale a tampa de acesso lateral e os parafusos [Figura
242].
(Modelos antigos com resfriador de óleo hidráulico e
radiador separados) - Eleve a barra de suporte que
apoia o resfriador de fluido hidráulico e abaixe o
resfriador de fluido hidráulico. Fixe as duas cintas de
borracha [Figura 240].
Figura 244
Remova e limpe a peneira de abastecimento hidráulico
(item 1) [Figura 244]. Use ar sob baixa pressão para
secar a peneira.
Instale a tela de abastecimento hidráulico e adicione o
fluido correto no reservatório até o nível de fluido ficar
dentro da faixa de operação do visor. (Consulte
Capacidades, na Página 211.) e (Consulte Verificação e
Abastecimento de Fluido, na Página 149.)
Instale a tampa de abastecimento hidráulico.
Instale a grade traseira.
Dê a partida e opere os controles hidráulicos da
carregadeira.
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Diesel ou fluido hidráulico sob pressão pode
penetrar na pele ou nos olhos, causando ferimentos
graves ou morte. Vazamentos de fluidos sob pressão
podem não ser visíveis. Vazamentos de fluidos sob
pressão podem não ser visíveis. Não use a mão
desprotegida. Use óculos de segurança. Se fluido
penetrar na pele ou nos olhos, procure atendimento
imediato de um médico familiarizado com esse tipo
de ferimento.
W-2072-0807
Desligue o motor e verifique se há vazamentos.
Verifique o nível de fluido no reservatório e acrescente se
necessário. (Consulte Verificação e Abastecimento de
Fluido, na Página 149.)
P109760A
1
2
P115442A
2
1
Modelo antigo Modelo recente
P121073A
1
153 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-153-320.jpg)
![152 Manual de Operação e Manutenção - S850
SISTEMA HIDRÁULICO / HIDROSTÁTICO (CONT.)
Identificação do Filtro Hidráulico / Hidrostático
A carcaça do filtro está localizada atrás do reservatório
de fluido hidráulico.
NOTA: A identificação do filtro hidráulico /
hidrostático usado na sua máquina é
necessária para executar o procedimento
correto de substituição do filtro.
Figura 245
Modelos antigos têm uma tampa do filtro tipo parafuso
[Figura 245].
Figura 246
Modelos recentes têm a tampa do filtro fixada por dois
parafusos [Figura 246].
Modelo antigo
P100047
Modelo recente
P121075
154 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-154-320.jpg)
![153 Manual de Operação e Manutenção - S850
SISTEMA HIDRÁULICO / HIDROSTÁTICO (CONT.)
Remoção e Substituição do Filtro Hidráulico / Hidrostático (Modelos Antigos)
Para saber o intervalo correto de manutenção (Consulte
PROGRAMA DE MANUTENÇÃO, na Página 111.)
Desligue o motor e remova a grade traseira. (Consulte
GRADE TRASEIRA, na Página 122.)
A carcaça do filtro está localizada atrás do reservatório
de fluido hidráulico.
Limpe a área superior da carcaça do filtro.
Figura 247
Remova a tampa do filtro (item 1) [Figura 247].
Figura 248
Remova o elemento de filtro (item 1) [Figura 248] e
descarte.
Remova o anel O (item 2) [Figura 248] e descarte.
Instale o anel O novo e lubrifique com óleo limpo.
Instale o novo elemento de filtro, verificando se o
elemento está totalmente alojado na carcaça.
Instale s tampa do filtro e aperte com 25 N•m (18 lb-pé)
de torque.
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Sempre limpe combustível ou óleo derramado.
Mantenha calor, chamas, fagulhas ou cigarros
acesos longe de combustível e óleo. Não tomar
cuidado próximo de combustíveis pode provocar
explosão ou incêndio.
W-2103-0508
Instale a grade traseira.
Dê a partida e opere os controles hidráulicos da
carregadeira.
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Diesel ou fluido hidráulico sob pressão pode
penetrar na pele ou nos olhos, causando ferimentos
graves ou morte. Vazamentos de fluidos sob pressão
podem não ser visíveis. Vazamentos de fluidos sob
pressão podem não ser visíveis. Não use a mão
desprotegida. Use óculos de segurança. Se fluido
penetrar na pele ou nos olhos, procure atendimento
imediato de um médico familiarizado com esse tipo
de ferimento.
W-2072-0807
Desligue o motor e verifique vazamentos no filtro.
Verifique o nível de fluido no reservatório e acrescente se
necessário. (Consulte Verificação e Abastecimento de
Fluido, na Página 149.)
P100047
1
P100046
1
P100044
2
155 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-155-320.jpg)
![154 Manual de Operação e Manutenção - S850
SISTEMA HIDRÁULICO / HIDROSTÁTICO (CONT.)
Remoção e Substituição do Filtro Hidráulico / Hidrostático (Modelos Recentes)
Consulte o PROGRAMA DE MANUTENÇÃO para saber
o intervalo correto de manutenção. (Consulte
PROGRAMA DE MANUTENÇÃO, na Página 111.)
Desligue o motor e remova a grade traseira. (Consulte
GRADE TRASEIRA, na Página 122.)
Limpe a área superior da carcaça do filtro.
Figura 249
Remova os parafusos (item 1) e force lentamente a
tampa do filtro (item 2) [Figura 249] para fora da
carcaça usando as mãos.
Figura 250
Remova o elemento de filtro (item 2) [Figura 250] e
descarte.
Lubrifique o anel O (item 1) [Figura 250] do elemento
de filtro novo com óleo limpo.
Instale o novo elemento de filtro, verificando se o
elemento está totalmente alojado na carcaça.
Remova os anéis O da tampa do filtro (item 3) [Figura
250] e descarte.
Instale os anéis O da tampa do filtro novo e lubrifique
com óleo limpo.
NOTA: Os anéis O da tampa do filtro não são do
mesmo tamanho. Tome cuidado para instalar
cada anel O no local correto.
Instale a tampa do filtro e os parafusos [Figura 249].
Alterne o aperto dos parafusos para puxar a tampa para
baixo uniformemente. Aperte os parafusos com 27 a 41
N•m (20 a 30 lb-pé) de torque.
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Sempre limpe combustível ou óleo derramado.
Mantenha calor, chamas, fagulhas ou cigarros
acesos longe de combustível e óleo. Não tomar
cuidado próximo de combustíveis pode provocar
explosão ou incêndio.
W-2103-0508
Instale a grade traseira.
Dê a partida e opere os controles hidráulicos da
carregadeira.
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Diesel ou fluido hidráulico sob pressão pode
penetrar na pele ou nos olhos, causando ferimentos
graves ou morte. Vazamentos de fluidos sob pressão
podem não ser visíveis. Vazamentos de fluidos sob
pressão podem não ser visíveis. Não use a mão
desprotegida. Use óculos de segurança. Se fluido
penetrar na pele ou nos olhos, procure atendimento
imediato de um médico familiarizado com esse tipo
de ferimento.
W-2072-0807
Desligue o motor e verifique vazamentos no filtro.
Verifique o nível de fluido no reservatório e acrescente se
necessário. (Consulte Verificação e Abastecimento de
Fluido, na Página 149.)
P121075
2
1
P121580A
P121072A
3
1
2
156 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-156-320.jpg)
![155 Manual de Operação e Manutenção - S850
SISTEMA HIDRÁULICO / HIDROSTÁTICO (CONT.)
Remoção e Substituição do Filtro de Carga Hidráulica
O filtro de carga hidráulica está localizado sob a cabine
do operador. Para saber o intervalo correto de
manutenção (Consulte PROGRAMA DE
MANUTENÇÃO, na Página 111.)
Desligue o motor e eleve a cabine do operador.
(Consulte Elevação, na Página 118.)
Figura 251
Desenganche as três cintas de borracha (item 1) e
remova o duto inferior do ventilador (item 2) [Figura
251]. (Modelos antigos usavam quatro cintas de
borracha.)
NOTA: A identificação do filtro hidráulico de carga
usado na sua máquina é necessária para
executar o procedimento de substituição
correto.
Figura 252
Modelos antigos usam uma carcaça do filtro separada e
elemento de filtro. Modelos recentes usam um filtro
centrífugo [Figura 252].
Modelos Antigos
Figura 253
Posicione um recipiente apropriado sob a carcaça do
filtro e remova a carcaça (item 1) [Figura 253] usando
uma chave de soquete.
Figura 254
Remova e descarte o elemento de filtro (item 1) [Figura
254].
Limpe a superfície da carcaça e a base do filtro onde
entram em contato com o vedador do elemento.
Coloque óleo limpo sobre o vedador do elemento de filtro
novo. Instale o elemento na base do filtro.
Instale e aperte a carcaça do filtro com 65 a 70 N•m (48
a 52 lb-pé) de torque.
P115884
1
2
P109622B P115441A
Modelo antigo Modelo recente
P115440
1
P115440A
1
157 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-157-320.jpg)
![156 Manual de Operação e Manutenção - S850
SISTEMA HIDRÁULICO / HIDROSTÁTICO (CONT.)
Remoção e Substituição do Filtro de Carga Hidráulica (Cont.)
Modelos Atuais
Figura 255
Coloque um recipiente adequado embaixo do filtro,
remova o filtro (item 1) [Figura 255] e limpe a base do
filtro.
Coloque óleo limpo na junta do novo filtro, instale o novo
filtro e aperte o filtro 37 a 45 N•m (27 a 33 lb-pé) de
torque.
Todos os Modelos
Recicle ou descarte o fluido usado de maneira segura
para o meio ambiente.
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Sempre limpe combustível ou óleo derramado.
Mantenha calor, chamas, fagulhas ou cigarros
acesos longe de combustível e óleo. Não tomar
cuidado próximo de combustíveis pode provocar
explosão ou incêndio.
W-2103-0508
Instale o duto inferior do ventilador [Figura 251].
NOTA: A instalação incorreta do duto do ventilador
pode resultar em perda de arrefecimento.
Abaixe a cabine do operador. (Consulte Abaixamento, na
Página 119.)
Dê a partida e opere os controles hidráulicos da
carregadeira.
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Diesel ou fluido hidráulico sob pressão pode
penetrar na pele ou nos olhos, causando ferimentos
graves ou morte. Vazamentos de fluidos sob pressão
podem não ser visíveis. Vazamentos de fluidos sob
pressão podem não ser visíveis. Não use a mão
desprotegida. Use óculos de segurança. Se fluido
penetrar na pele ou nos olhos, procure atendimento
imediato de um médico familiarizado com esse tipo
de ferimento.
W-2072-0807
Desligue o motor e verifique vazamentos no filtro.
Verifique o nível de fluido no reservatório e acrescente se
necessário. (Consulte Verificação e Abastecimento de
Fluido, na Página 149.)
P115441
1
158 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-158-320.jpg)
![157 Manual de Operação e Manutenção - S850
SISTEMA HIDRÁULICO / HIDROSTÁTICO (CONT.)
Tampa Respiro
Consulte o PROGRAMA DE MANUTENÇÃO para saber
o intervalo correto de substituição. (Consulte
PROGRAMA DE MANUTENÇÃO, na Página 111.)
Desligue o motor e remova a grade traseira. (Consulte
GRADE TRASEIRA, na Página 122.)
Figura 256
Remova a tampa respiro (item 1) [Figura 256] e
descarte.
Instale a tampa respiro nova.
Instale a grade traseira.
P121074A
1
159 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-159-320.jpg)
![158 Manual de Operação e Manutenção - S850
SILENCIOSO CORTA FAGULHAS
Procedimento de Limpeza
Consulte o PROGRAMA DE MANUTENÇÃO para saber
o intervalo correto para limpeza do silencioso corta
fagulhas. (Consulte PROGRAMA DE MANUTENÇÃO, na
Página 111.)
Não opere a carregadeira com um sistema de escape
defeituoso.
IMPORTANTE
Esta máquina é equipada de fábrica com um sistema
de escape corta-fagulhas Aprovado pelo Serviço
Florestal do U.S.D.A. (Departamento de agricultura
dos Estados Unidos) que deve receber manutenção
para funcionar corretamente.
• COM SILENCIOSO
A câmara de fagulhas do silencioso deve ser
esvaziada a cada 100 horas de operação para
mantê-la em condições de funcionamento.
• COM REDUÇÃO CATALÍTICA SELETIVA (SCR) E /
OU CATALISADOR DE OXIDAÇÃO DE DIESEL
(DOC)
Não remova nem modifique o DOC ou o SCR.
O SCR deve ser mantido de acordo com as
instruções no Manual de operação e manutenção
para funcionar corretamente.
• COM DPF (FILTRO DE PARTICULADOS DE
DIESEL)
O DPF deve ser mantido de acordo com as
instruções no Manual de operação e manutenção
para funcionar corretamente.
(Se esta máquina for operada em terreno coberto por
floresta, vegetação ou gramado inflamável, o motor
deverá estar equipado com um corta-fagulhas e
mantido em condições de operação. Omissão em
assim proceder incorrerá em violação da seção 4442
PRC da lei estadual da Califórnia. Consulte as leis e
regulamentos locais sobre exigência de corta-
fagulhas.)
I-2350-1114
Desligue o motor e abra a porta traseira. (Consulte
PORTA TRASEIRA, na Página 121.)
ADVERTÊNCIA
Nunca use máquina em atmosfera contendo pós ou
gases explosivos ou onde o escape possa entrar em
contato com material inflamável. Omissão em
obedecer às advertências pode causar ferimentos ou
morte.
W-2068-1285
Figura 257
Remova o bujão (item 1) [Figura 257] da parte inferior
do silencioso.
ADVERTÊNCIA
Quando o motor estiver funcionando durante
manutenção, os controles de deslocamento e
direção devem ficar em neutro e o freio de
estacionamento acionado. Omissão em fazê-lo pode
causar ferimentos ou morte.
W-2006-1209
Dê a partida no motor e deixe funcionar
aproximadamente 10 segundos enquanto uma segunda
pessoa, usando óculos de segurança, segura um pedaço
de madeira sobre a saída do silencioso. Isso forçará a
saída dos contaminantes através do orifício de limpeza.
Desligue o motor. Instale e aperte o bujão. Feche a porta
traseira.
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Quando um motor estiver funcionando em área
fechada, ar fresco deve ser adicionado para evitar
concentração de gases de escape. Se o motor for
estacionário, conduza o escape para fora. Fumaça de
escape contém gases inodoros e invisíveis que
podem matar sem aviso.
W-2050-0807
ADVERTÊNCIA
Desligue o motor e deixe o silencioso esfriar antes
de limpar a câmara de fagulhas. Use óculos de
segurança. Omissão em fazê-lo pode causar
ferimentos graves.
W-2011-1285
P-90662A
1
160 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-160-320.jpg)
![159 Manual de Operação e Manutenção - S850
MANUTENÇÃO DOS PNEUS
Porcas das Rodas
Figura 258
Consulte no PROGRAMA DE MANUTENÇÃO o intervalo
correto de verificação das porcas das rodas [Figura
258]. (Consulte PROGRAMA DE MANUTENÇÃO, na
Página 111.)
Quando instalar as porcas das rodas, aperte com 474
N•m (350 lb-pé) de torque.
Quando verificar o torque das porcas de rodas, ajuste o
torquímetro para 434 N•m (320 lb-pé) para evitar torque
excessivo.
Rodízio
Verifique os pneus regularmente quanto a desgaste,
avarias e pressão.
Figura 259
Os pneus traseiros normalmente se desgastam mais
rápido que os dianteiros. Para equilibrar o desgaste,
transfira os pneus dianteiros para trás e os traseiros para
frente [Figura 259].
É importante manter o mesmo tamanho de pneus em
cada lado da carregadeira. Se forem usados tamanhos
diferentes, cada pneu girará em velocidade diferente,
provocando desgaste excessivo. Os gomos de tração de
todos os pneus devem apontar para a mesma direção.
A pressão recomendada para os pneus deve ser mantida
para evitar desgaste excessivo, perda de estabilidade e
dificuldade nas manobras. Verifique a pressão correta
dos pneus antes de operar a carregadeira.
Montagem
Pneus devem ser reparados apenas por pessoas
autorizadas, usando os procedimentos corretos e
equipamento seguro.
O tamanho correto dos pneus e aros deve ser sempre
verificado antes da montagem. Verifique se há avarias no
aro e no pneu.
O flange do aro deve estar limpo e livre de ferrugem.
O talão do pneu e o flange do aro devem ser lubrificados
com lubrificante para borracha antes da montagem.
Evite pressão excessiva, que pode causar ruptura do
pneu, provocando ferimentos graves ou morte.
Durante o enchimento do pneu, verifique a pressão
frequentemente para evitar pressão excessiva.
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Não infle pneus acima da pressão especificada.
Omissão em usar o correto procedimento de
montagem pode causar explosão, resultando em
ferimentos ou morte.
W-2078-1007
IMPORTANTE
Infle os pneus à MÁXIMA pressão indicada na lateral
dos pneus. NÃO misture marcas diferentes de pneus
na mesma máquina.
I-2057-1010
P-85479
NA1023A
161 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-161-320.jpg)
![160 Manual de Operação e Manutenção - S850
TRANSMISSÃO FINAL (CAIXA DE CORRENTES)
Verificação e Abastecimento de Óleo
Consulte o PROGRAMA DE MANUTENÇÃO para saber
o intervalo correto de verificação do nível de óleo da
transmissão final. (Consulte PROGRAMA DE
MANUTENÇÃO, na Página 111.)
A caixa de correntes contém as engrenagens e correntes
da transmissão final e usa o mesmo tipo de óleo do
sistema hidráulico / hidrostático. (Consulte Tabela de
Fluido Hidráulico / Hidrostático, na Página 149.)
Pare a carregadeira sobre uma superfície nivelada e
desligue o motor.
Figura 260
Remova o bujão de verificação (item 1)[Figura 260] da
dianteira da carcaça da caixa de correntes. (Braço de
elevação mostrado elevado para clareza visual.)
Se o óleo puder ser alcançado com a ponta de seu dedo
através do orifício, o nível de óleo está correto.
Se o nível estiver baixo, adicione lubrificante através do
orifício de verificação até o óleo vazar pelo orifício.
Instale e aperte o bujão.
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Sempre limpe combustível ou óleo derramado.
Mantenha calor, chamas, fagulhas ou cigarros
acesos longe de combustível e óleo. Não tomar
cuidado próximo de combustíveis pode provocar
explosão ou incêndio.
W-2103-0508
Remoção e Substituição do Óleo
Para saber o intervalo correto de manutenção (Consulte
PROGRAMA DE MANUTENÇÃO, na Página 111.)
Figura 261
Remova o bujão de verificação (item 1)[Figura 261] da
dianteira da carcaça da caixa de correntes.
Figura 262
Bombeie o óleo para fora da carcaça [Figura 262].
Recicle ou descarte o óleo usado de maneira segura
para o meio ambiente.
Adicione óleo através do orifício do bujão de verificação
até que o óleo escorra. (Consulte Capacidades, na
Página 211.) Instale e aperte o bujão.
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
Sempre limpe combustível ou óleo derramado.
Mantenha calor, chamas, fagulhas ou cigarros
acesos longe de combustível e óleo. Não tomar
cuidado próximo de combustíveis pode provocar
explosão ou incêndio.
W-2103-0508
1
P-85744A
1
P-85745
P-85742A
162 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-162-320.jpg)
![161 Manual de Operação e Manutenção - S850
CORREIA DO ALTERNADOR
Ajuste da Correia
A correia do alternador é do tipo especial livre de
manutenção que é pré-tensionada sobre as polias. Esta
correia elimina a necessidade de um dispositivo de
tensionamento e não requer ajustes periódicos. Consulte
seu distribuidor Bobcat para obter peças de reposição.
Substituição da Correia
Desligue o motor e abra a porta traseira. (Consulte
PORTA TRASEIRA, na Página 121.)
Remova a correia do ar-condicionado. (Consulte
CORREIA DO AR-CONDICIONADO, na Página 162.)
Figura 263
Remova a porca e o parafuso da presilha (item 1).
Remova os parafusos e porcas de montagem da
proteção da correia (item 2) e remova a proteção (item 3)
[Figura 263].
Figura 264
Remova o parafuso inferior do alternador (item 2) e
afrouxe a porca superior de montagem do alternador
(item 1) [Figura 264].
Mova o alternador o máximo possível em direção ao
motor e remova a correia das polias. Inspecione as
polias quanto a desgaste.
Instale uma correia nova.
Figura 265
Use uma alavanca (item 1) [Figura 265] para mover o
alternador até que o parafuso inferior de montagem do
alternador (item 2) [Figura 264] possa ser instalado.
Aperte a porca superior de montagem do alternador
(item 1) e o parafuso inferior de montagem do alternador
(item 2) [Figura 264].
Instale a correia do ar-condicionado. (Consulte
CORREIA DO AR-CONDICIONADO, na Página 162.)
Instale o protetor da correia, as porcas e parafusos de
montagem e a porca e o parafuso da braçadeira [Figura
263].
Feche a porta traseira.
P100231
1
3
2
P100034
2
1
P100038
1
163 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-163-320.jpg)
![162 Manual de Operação e Manutenção - S850
CORREIA DO AR-CONDICIONADO
Esta máquina pode estar equipada com Ar-condicionado.
Ajuste da Correia
A correia do ar-condicionado é do tipo especial livre de
manutenção que é pré-tensionada sobre as polias. Esta
correia elimina a necessidade de um dispositivo de
tensionamento e não requer ajustes periódicos. Consulte
seu distribuidor Bobcat para obter peças de reposição.
Substituição da Correia
Desligue o motor e abra a porta traseira. (Consulte
PORTA TRASEIRA, na Página 121.)
Figura 266
NOTA: O motor está removido para clareza da
visualização.
Remova o parafuso inferior de montagem co compressor
do ar-condicionado (item 1) [Figura 266].
Solte a porca e parafuso superiores de montagem do
compressor do ar-condicionado (item 2) [Figura 266].
Mova o compressor do ar condicionado o máximo
possível em direção ao motor e remova a correia das
polias.
Inspecione as polias quanto a desgaste.
Instale uma correia nova.
Figura 267
Insira uma barra de torção de 1/2 pol. (item 1) [Figura
267] na abertura quadrada existente no suporte do
compressor do ar acondicionado, como mostrado. Mova
a barra de torção para baixo até que o parafuso inferior
de montagem do ar-condicionado (item 1) [Figura 266]
possa ser instalado.
Aperte os parafusos e porcas de montagem e ajuste
(itens 1 e 2) [Figura 266].
Feche a porta traseira.
P100070
1
P100071
2
P100271
1
164 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-164-320.jpg)
![163 Manual de Operação e Manutenção - S850
CORREIA DE TRANSMISSÃO
Ajuste da Correia
A correia de transmissão não necessita ajuste. A correia possui uma polia sob carga de mola que mantém
constantemente a tensão correta. O ajuste do batente da polia sob tensão de mola, detalhado abaixo, é fundamental para
longa vida útil da correia.
Ajuste do Batente
Consulte o PROGRAMA DE MANUTENÇÃO para saber o intervalo correto de verificação do ajuste do batente da polia
tensora. (Consulte PROGRAMA DE MANUTENÇÃO, na Página 111.)
Desligue o motor e abra a porta traseira. (Consulte PORTA TRASEIRA, na Página 121.)
Figura 268
Afrouxe o parafuso de ajuste da polia sob tensão de
mola (item 1) [Figura 268].
Figura 269
Deixe o braço do batente (item 1) entrar em contato com
a parte superior da polia sob tensão de mola (item 2)
[Figura 269].
Aperte o parafuso de ajuste da polia sob carga de mola
(item 1) [Figura 268] com 105 a 115 N•m (78 a 85 lb-pé)
de torque.
P115668
1
P109784A
1
2
165 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-165-320.jpg)
![164 Manual de Operação e Manutenção - S850
CORREIA DE TRANSMISSÃO (CONT.)
Substituição da Correia
Desligue o motor e abra a porta traseira. (Consulte
PORTA TRASEIRA, na Página 121.)
Remova a bateria. (Consulte Remoção e Instalação da
Bateria, na Página 148.)
Figura 270
Remova o parafuso do protetor da correia de
transmissão (item 1) [Figura 270].
Figura 271
NÃO afrouxe os parafusos de montagem do protetor da
correia de transmissão (mostrado o parafuso superior)
(item 1). Deslize o protetor da correia de transmissão
(item 2) em direção à traseira da carregadeira para
deslocar o protetor dos parafusos de montagem superior
e inferior do protetor da correia de transmissão. Remova
o protetor da correia de transmissão (item 2) [Figura
271].
Figura 272
Afrouxe o parafuso de ajuste da polia sob tensão de
mola (item 1). Insira uma barra de torção de 1/2 pol.
(item 2) [Figura 272] na fenda existente no braço do
batente como mostrado e empurre a barra de torção
para baixo para aliviar a tensão sobre a correia de
transmissão.
Aperte o parafuso de ajuste (item 1) [Figura 272] para
manter a polia sob tensão de mola afastada da correia
de transmissão.
Remova a correia de transmissão da polia da bomba
hidrostática e da polia do volante do motor. Inspecione
as polias quanto a desgaste.
Instale a correia de transmissão nova.
Afrouxe o parafuso de ajuste da polia sob tensão de
mola (item 1) [Figura 272] para permitir que a polia
entre em contato com a correia de transmissão.
Continue com o procedimento na próxima página
P-90724A
1
P-90467
1
2
P-90470
1
2
166 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-166-320.jpg)
![165 Manual de Operação e Manutenção - S850
CORREIA DE TRANSMISSÃO (CONT.)
Substituição da Correia (Cont.)
Figura 273
Ajuste um torquímetro para 54,2 N•m (40 lb-pé). Insira o
torquímetro (item 2) [Figura 273] na fenda existente no
braço do batente como mostrado e mova o torquímetro
para cima até que o torque correto seja indicado.
Mantenha o torque no braço do batente e aperte o
parafuso de ajuste da polia sob tensão de mola (item 1)
[Figura 273] com 105 a 115 N•m (78 a 85 lb-pé) de
torque.
NOTA: Esse procedimento é necessário para pré-
carga de uma correia de transmissão nova,
para poder alcançar o ajuste correto do
batente após o período inicial de
amaciamento da correia.
Figura 274
Posicione a proteção da correia de transmissão sobre os
parafusos de montagem da proteção e deslize a
proteção em direção à dianteira da carregadeira para
assentá-la corretamente nos parafusos de montagem
superior e inferior (itens 1 e 2) [Figura 274].
Figura 275
Instale o parafuso do protetor da correia de transmissão
(item 1) [Figura 275].
Instale a bateria. (Consulte Remoção e Instalação da
Bateria, na Página 148.)
Feche a porta traseira.
NOTA: O braço do batente DEVE ser ajustado após
50 horas de operação com a nova correia de
transmissão. (Consulte Ajuste do Batente, na
Página 163.)
Consulte o PROGRAMA DE MANUTENÇÃO
para saber o intervalo de manutenção correto
após o ajuste inicial com 50 horas. (Consulte
PROGRAMA DE MANUTENÇÃO, na Página
111.)
P115669
2
1
P-90468A
1
Parafuso de montagem superior
P-90469A
2
Parafuso de montagem inferior
P-90724A
1
167 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-167-320.jpg)
![167 Manual de Operação e Manutenção - S850
LUBRIFICAÇÃO DA CARREGADEIRA
Pontos de Lubrificação
Para melhor desempenho, lubrifique a carregadeira
como especificado. (Consulte PROGRAMA DE
MANUTENÇÃO, na Página 111.)
Anote as horas de operação cada vez que você lubrificar
a carregadeira Bobcat.
Use sempre graxa multiuso de boa qualidade, à base de
lítio. Aplique a graxa até que apareça o excesso.
Remova o implemento da carregadeira. (Consulte
Instalação e Remoção do Implemento (Bob-Tach Com
Alavancas Manuais), na Página 95.) OU (Consulte
Instalação e Remoção do Implemento (Power Bob-Tach),
na Página 97.)
Incline o Bob-Tach para a frente até tocar no solo.
(Desnecessário em modelos recentes com graxeiras das
cunhas do Bob-Tach acessíveis pela lateral.)
Desligue o motor.
Lubrifique os seguintes pontos:
Figura 276
1. Extremidade da haste do cilindro de elevação (ambos
os lados) (2) [Figura 276].
Figura 277
2. Extremidade da base do cilindro de elevação (ambos
os lados) (2) [Figura 277].
Figura 278
3. Pino de articulação do braço de elevação (ambos os
lados) (2) [Figura 278].
P100730
1
P-90572A
2
P100713A
3
169 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-169-320.jpg)
![168 Manual de Operação e Manutenção - S850
LUBRIFICAÇÃO DA CARREGADEIRA (CONT.)
Pontos de Lubrificação (Cont.)
Figura 279
4. Link de articulação do braço de elevação (ambos os
lados) (2) [Figura 279].
Figura 280
5. Extremidade da base do cilindro de inclinação
(ambos os lados) (2) [Figura 280].
Figura 281
6. Extremidade da haste do cilindro de inclinação
(ambos os lados) (2) [Figura 281].
Figura 282
7. Pino de articulação do Bob-Tach (ambos os lados) (2)
[Figura 282].
P-90542A
4
P-85484
5
P-85720
6
P-85719
7
170 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-170-320.jpg)
![169 Manual de Operação e Manutenção - S850
LUBRIFICAÇÃO DA CARREGADEIRA (CONT.)
Pontos de Lubrificação (Cont.)
Modelos Antigos
Figura 283
Modelos Atuais
Figura 284
8. Cunha do Bob-Tach (ambos os lados) (2) [Figura
283] ou [Figura 284].
Figura 285
9. Articulação de controle traseira (ambos os lados) (2)
[Figura 285].
Figura 286
10. Articulação de controle dianteira (ambos os lados) (2)
[Figura 286].
P-85487
8
P-31308A
8
P-90570A
9
P-90544A
10
171 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-171-320.jpg)
![170 Manual de Operação e Manutenção - S850
PINOS DE ARTICULAÇÃO
Inspeção e Manutenção
Figura 287
Todos os pinos de articulação e pinos dos cilindros são
fixados nos alojamentos com um parafuso de retenção e
uma porca autotravante (item 1) [Figura 287].
Verifique se as porcas autotravantes estão apertadas
com 48 a 54 N•m (35 a 40 lb-pé) de torque.
P-90667
1
172 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-172-320.jpg)
![171 Manual de Operação e Manutenção - S850
BOB-TACH (ALAVANCA MANUAL)
Inspeção e Manutenção
Figura 288
Mova as alavancas do Bob-Tach para baixo para engatar
as cunhas [Figura 288].
As alavancas e cunhas devem se mover livremente.
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
As cunhas do Bob-Tach devem se estender através
dos furos na estrutura de montagem do implemento.
As alavancas devem ficar totalmente abaixadas e
travadas. Falha na fixação das cunhas pode permitir
que o implemento se solte.
W-2715-0208
Figura 289
As cunhas (item 1) [Figura 289] devem se estender
através dos orifícios na estrutura de montagem do
implemento.
As cunhas sob tensão de mola (item 1) devem tocar a
borda inferior dos furos na estrutura de montagem do
implemento (item 2) [Figura 289].
Se as cunhas não tocarem a borda inferior dos furos
[Figura 289], o implemento ficará solto e poderá
desprender-se do Bob-Tach.
Figura 290
Inspecione a estrutura de montagem do implemento e o
Bob-Tach, conexões e cunhas quanto a desgaste
excessivo ou avarias [Figura 290]. Substitua quaisquer
peças danificadas, amassadas ou desaparecidas.
Mantenha todos os fixadores apertados.
Verifique se há soldas trincadas. Contate seu distribuidor
Bobcat para reparos ou peças de reposição.
Lubrifique as cunhas. (Consulte PROGRAMA DE
MANUTENÇÃO, na Página 111.) e (Consulte
LUBRIFICAÇÃO DA CARREGADEIRA, na Página 167.)
P-85513A
P-31233A P-31233
2
1
A cunha deve tocar a
borda inferior do furo na
estrutura de montagem
do implemento.
NA13065S
173 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-173-320.jpg)
![172 Manual de Operação e Manutenção - S850
BOB-TACH (POWER)
Esta máquina pode ser equipada com um Power Bob-
Tach.
Inspeção e Manutenção
Figura 291
Mantenha pressionado o interruptor (item 1) BOB-TACH
“WEDGES UP” até que as cunhas estejam totalmente
elevadas. Mantenha pressionado o interruptor (item 2)
BOB-TACH “WEDGES DOWN” [Figura 291] até que as
cunhas estejam totalmente abaixadas.
As alavancas e cunhas devem se mover livremente.
ADVERTÊNCIA
EVITE FERIMENTOS OU MORTE
As cunhas do Bob-Tach devem se estender através
dos furos na estrutura de montagem do implemento.
As alavancas devem ficar totalmente abaixadas e
travadas. Falha na fixação das cunhas pode permitir
que o implemento se solte.
W-2715-0208
Figura 292
As cunhas (item 1) [Figura 292] devem se estender
através dos orifícios na estrutura de montagem do
implemento.
As cunhas sob tensão de mola (item 1) devem tocar a
borda inferior dos furos na estrutura de montagem do
implemento (item 2) [Figura 292].
Se as cunhas não tocarem a borda inferior dos furos
[Figura 292], o implemento ficará solto e poderá
desprender-se do Bob-Tach.
Figura 293
Inspecione a estrutura de montagem do implemento e o
Bob-Tach, conexões e cunhas quanto a desgaste
excessivo ou avarias [Figura 293]. Substitua quaisquer
peças danificadas, amassadas ou desaparecidas.
Mantenha todos os fixadores apertados.
Verifique se há soldas trincadas. Contate seu distribuidor
Bobcat para reparos ou peças de reposição.
Lubrifique as cunhas. (Consulte PROGRAMA DE
MANUTENÇÃO, na Página 111.) e (Consulte
LUBRIFICAÇÃO DA CARREGADEIRA, na Página 167.)
P-85320A
1
2
P-31233A P-31233
2
1
A cunha deve tocar a
borda inferior do furo na
estrutura de montagem
do implemento.
NA13065S
174 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-174-320.jpg)
![175 Manual de Operação e Manutenção - S850
CÓDIGOS DE DIAGNÓSTICO DE SERVIÇO
Visualização dos Códigos de Serviço
Os códigos de serviço ajudarão seu distribuidor a
diagnosticar as condições que podem danificar sua
máquina.
Figura 294
Pressione o botão Informação (item 2) para iniciar o ciclo
do monitor de dados (item 2) [Figura 294] até que a tela
do código de serviço seja exibida. Se mais de um código
de serviço estiver presente, os códigos irão se alternar
no monitor de dados.
Quando não há nenhum código de serviço presente, é
exibido [NONE] (NENHUM) [Figura 294].
NOTA: Aterramentos corroídos ou soltos podem
gerar múltiplos códigos de serviço e/ou
sintomas anormais. Todas as luzes do painel
de instrumentos piscando, alarme soando,
faróis e luzes traseiras piscando, podem
indicar um mau aterramento. Os mesmos
sintomas podem aparecer se a voltagem
estiver baixa, como no caso de cabos da
bateria soltos ou corroídos. Se você observar
esses sintomas, verifique antes aterramentos
e cabos positivos.
Painel com Instrumentação Deluxe
O painel de instrumentos Deluxe opcional oferece uma
visualização adicional dos códigos de serviço que inclui
uma breve descrição.
Os últimos 40 códigos armazenados no histórico
também podem ser visualizados usando o painel de
instrumentos Deluxe.
NA3272
1
2
Pressione um botão de
seleção (item 1)
repetidamente até o ícone
da tela de Advertências
Ativas (detalhe) ser
destacado.
A tela ACTIVE
WARNINGS
(ADVERTÊNCIAS
ATIVAS) exibe os códigos
de serviço ativos.
Pressione [9] para ver o
próximo código, se houver
mais de um. Pressione [4]
para exibir um histórico
dos códigos de serviço.
A tela WARNINGS
HISTORY (HISTÓRICO
DE ADVERTÊNCIAS)
listará o número do código
de serviço (CODE)
(CÓDIGO), a leitura do
horímetro quando o erro
ocorreu (HOUR) (HORA),
e o usuário (USER)
(USUÁRIO) que estava
registrado para operar a
máquina quando o erro
ocorreu.
Pressione [9] para ver os próximos oito códigos de
serviço.
Um total de 40 códigos pode ser armazenado. Quando
ocorrer mais de 40 códigos, o código mais antigo irá
desaparecer e o mais novo ficará na posição No. 1.
Pressione o número da
lista próximo do código de
serviço para obter mais
detalhes.
Pressione o botão de
seleção à esquerda para
voltar uma tela.
1 1
177 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-177-320.jpg)
![176 Manual de Operação e Manutenção - S850
CÓDIGOS DE DIAGNÓSTICO DE SERVIÇO (CONT.)
Lista de Códigos de Serviço
Figura 295
Os códigos de serviço podem ser uma palavra (item 1)
ou um número (item 2) [Figura 295].
As seguintes palavras de erro podem ser mostradas:
[REPLY] Um ou ambos os painéis de instrumentos
sem comunicação com o controlador.
[CODE] O controlador está solicitando uma senha.
(Somente painéis de instrumentos com Partida sem
chave e Deluxe.)
[ERROR] Foi digitada senha errada. (Somente
painéis de instrumentos com Partida sem chave e
Deluxe.)
[FUEL] O nível de combustível está baixo.
[SHTDN] Existe uma condição de parada.
[DOOR] A porta da cabine do operador está aberta.
(As funções de elevação e inclinação não irão
operar).
[RFOFF] O ventilador reversível está desativado.
(Consulte Ventilador Reversível, na Página 70.)
NA3077
NA3084
NA3272
1 2
178 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-178-320.jpg)
![184 Manual de Operação e Manutenção - S850
CONFIGURAÇÃO DO PAINEL DE CONTROLE (CONT.)
Configuração do Painel Direito (Painel de Instrumentos Deluxe) (Cont.)
Data e hora Idiomas
Monitor Inglês / Métrico
Pressione um botão de
seleção (item 1)
repetidamente até o ícone
da tela do Monitor
(detalhe) ser destacado.
Selecione [1. CLOCKS]
(RELÓGIOS).
Selecione [1. TIME]
(HORA).
Use o teclado para digitar
a hora.
Selecione AM / PM / 24 h.
Pressione [ENTER] para
continuar.
Selecione [2. DATE]
(DATA).
Use o teclado para digitar
a data.
Pressione [ENTER] para
continuar.
1 1
Pressione um botão de
seleção (item 1)
repetidamente até o ícone
da tela do Monitor
(detalhe) ser destacado.
Selecione
[2. LANGUAGES].
Selecione o idioma
desejado.
Pressione um botão de
seleção (item 1)
repetidamente até o ícone
da tela do Monitor
(detalhe) ser destacado.
Selecione [4. DISPLAY
SETTINGS]
(CONFIGURAÇÕES DO
MONITOR).
Pressione [1] para
alternar entre medidas
INGLESAS e MÉTRICAS.
1 1
1 1
186 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-186-320.jpg)
![185 Manual de Operação e Manutenção - S850
CONFIGURAÇÃO DO PAINEL DE CONTROLE (CONT.)
Configuração do Painel Direito (Painel de Instrumentos Deluxe) (Cont.)
Reinício do Relógio de Serviço
Pressione um botão de
seleção (item 1)
repetidamente até o ícone
da tela de Segurança
(detalhe) ser destacado.
Selecione [1.
PASSWORDS/
LOCKOUTS] [SENHAS/
BLOQUEIOS].
Digite a senha do
proprietário e pressione
[ENTER].
Selecione [1. USER
SETTINGS] [1.
CONFIGURAÇÕES DO
USUÁRIO].
Selecione o usuário.
Selecione [3. RESET JOB
STATISTICS] (REINICIAR
ESTATÍSTICAS DE
SERVIÇO).
Pressione [9] para
reiniciar as estatísticas de
serviço.
Pressione o botão de
rolagem à esquerda ou [0]
para sair sem salvar.
1 1
187 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-187-320.jpg)
![186 Manual de Operação e Manutenção - S850
CONFIGURAÇÃO DO PAINEL DE CONTROLE (CONT.)
Configuração do Painel Direito (Painel de Instrumentos Deluxe) (Cont.)
Bloqueios da máquina (Alta vazão e Duas Velocidades)
NOTA: Os bloqueios de alta-vazão e
duas-velocidades para o proprietário estão
ativos mesmo se o recurso de Dispensa
temporária da senha estiver desbloqueado.
Bloqueios da máquina (Velocidade de deslocamento)
(Somente SJC)
Pressione um botão de
seleção (item 1)
repetidamente até o ícone
da tela de Segurança
(detalhe) ser destacado.
Selecione
[1. PASSWORDS/
LOCKOUTS] (SENHAS/
BLOQUEIOS).
Digite a senha do
proprietário e pressione
[ENTER].
Selecione [3. HIGH
FLOW] (ALTA VAZÃO).
OU
Selecione
[4. DUAS-VELOCIDADE
S].
ALTA VAZÃO
Pressione o número do
usuário para alternar
entre LOCKED
(BLOQUEADO) e
UNLOCKED
(DESBLOQUEADO).
DUAS-VELOCIDADES
Pressione o número do
usuário para alternar
entre LOCKED
(BLOQUEADO) e
UNLOCKED
(DESBLOQUEADO).
1 1
Pressione um botão de
seleção (item 1)
repetidamente até o ícone
da tela de Segurança
(detalhe) ser destacado.
Selecione
[1. PASSWORDS/
LOCKOUTS] (SENHAS/
BLOQUEIOS).
Digite a senha do
proprietário e pressione
[ENTER].
Selecione
[5. VELOCIDADE DE
DESLOCAMENTO].
VELOCIDADE DE
DESLOCAMENTO
Selecione o usuário.
LIMITE DE VELOCIDADE
DE DESLOCAMENTO À
FRENTE / RÉ
Insira o limite de velocidade
de deslocamento à frente
como porcentagem e
pressione [ENTER] para
salvar.
Insira o limite de velocidade
de deslocamento à ré como
porcentagem e pressione
[ENTER] para salvar.
1 1
188 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-188-320.jpg)
![187 Manual de Operação e Manutenção - S850
CONFIGURAÇÃO DA SENHA (PAINEL COM PARTIDA
SEM CHAVE)
Descrição da Senha
Senha Mestra:
Uma senha permanente gerada aleatoriamente na
fábrica e que não pode ser alterada. Essa senha é
usada para manutenção pelo distribuidor Bobcat se a
senha do proprietário não for conhecida ou para
mudar a senha do proprietário.
Senha do Proprietário:
Permite o uso completo da carregadeira. Deve ser
usada para mudar a senha do proprietário.
Mudança da Senha do Proprietário
Gire a chave para a posição FUNCIONA para ligar o
sistema elétrico da carregadeira.
Digite a senha do proprietário com cinco dígitos usando
as teclas de números (1 até 0), se estiver bloqueada.
Figura 297
Mantenha pressionadas as teclas bloquear (item 1) e
desbloquear (item 2) [Figura 297] por 2 segundos.
A luz vermelha da tecla bloquear piscará e a tela do
monitor do painel exibirá [ENTER] (CONFIRMA).
Digite uma nova senha do proprietário com cinco dígitos
usando as teclas de números (1 a 0). Será exibido um
asterisco na tela do monitor do painel esquerdo a cada
tecla pressionada.
A tela do monitor do painel esquerdo exibirá [AGAIN]
[NOVAMENTE].
Digite outra vez a nova senha de cinco dígitos do
proprietário.
A luz vermelha da tecla bloquear permanecerá acesa.
Dispensa Temporária da Senha
Este recurso permite ao proprietário desbloquear o
recurso da senha, de modo que não precise ser usada
uma senha a cada vez que for dada a partida.
Gire a chave para a posição FUNCIONA para ligar o
sistema elétrico da carregadeira.
Digite a senha do proprietário com cinco dígitos usando
as teclas de números (1 até 0).
Figura 298
Pressione a tecla desbloquear (item 2) [Figura 298].
A tela de exibição do painel esquerdo exibirá [CODE]
[CÓDIGO].
Digite a senha do proprietário com cinco dígitos usando
as teclas de números (1 até 0). A luz verde da tecla
desbloquear piscará e em seguida permanecerá acesa.
Agora pode ser dada a partida na carregadeira sem usar
uma senha.
NOTA: Use o procedimento a seguir para restaurar o
bloqueio, para que a máquina requeira uma
senha para dar partida no motor.
Gire a chave para a posição FUNCIONA para ligar o
sistema elétrico da carregadeira.
Pressione a tecla bloquear (item 1) [Figura 298].
A luz vermelha da tecla bloquear piscará e a tela de
exibição do painel esquerdo exibirá [CODE] [CÓDIGO].
Digite a senha do proprietário com cinco dígitos usando
as teclas de números (1 até 0). A luz verde da tecla
desbloquear piscará e em seguida a luz vermelha da
tecla bloquear ficará acesa.
Agora é necessário digitar a senha cada vez que for
dada a partida.
P-90805
1 2
P-90805
1 2
189 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-189-320.jpg)
![188 Manual de Operação e Manutenção - S850
CONFIGURAÇÃO DA SENHA (PAINEL DE INSTRUMENTOS DELUXE)
A configuração de senhas está disponível em máquinas
com painel de instrumentos Deluxe.
Descrição da Senha
Todas as máquinas novas com painel de instrumentos
Deluxe chegam aos distribuidores Bobcat com o painel
no modo bloqueado. O modo bloqueado significa que
deve ser usada uma senha para dar a partida na
máquina.
Por questões de segurança, seu distribuidor pode mudar
a senha e definir o teclado no modo bloqueado. Seu
distribuidor irá lhe fornecer a senha.
Senha Mestra:
Uma senha permanente gerada aleatoriamente na
fábrica e que não pode ser alterada. Essa senha é
usada para manutenção pelo distribuidor Bobcat se a
senha do proprietário não for conhecida ou para
mudar a senha do proprietário.
Senha do Proprietário:
Permite o uso completo da carregadeira e a
configuração do painel de instrumentos Deluxe.
Existe somente uma senha do proprietário. A senha
do proprietário deve ser usada para mudar as senhas
do proprietário ou usuário. Para segurança da
carregadeira o proprietário deverá mudar a senha
assim que possível.
Senha do Usuário:
Permite dar a partida e operar a carregadeira; não
pode mudar a senha ou qualquer das outras
características de configuração.
Para ver o procedimento para mudar as senhas:
(Consulte Mudança da Senha do Proprietário, na Página
188.) e (Consulte Mudança das Senhas dos Usuários, na
Página 189.)
Mudança da Senha do Proprietário
Pressione um botão de
seleção (item 1)
repetidamente até o ícone
da tela de Segurança
(detalhe) ser destacado.
Selecione [1.
PASSWORDS/
LOCKOUTS] [SENHAS/
BLOQUEIOS].
Digite a senha do
proprietário e pressione
[ENTER].
Selecione [1. USER
SETTINGS] [1.
CONFIGURAÇÕES DO
USUÁRIO].
Selecione [1. OWNER] [1.
PROPRIETÁRIO]
Selecione [2. CHANGE
PASSWORD] [ALTERAR
SENHA].
Digite a nova senha do
proprietário e pressione
[ENTER].
Será solicitada a
redigitação da nova senha
do proprietário.
1 1
190 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-190-320.jpg)
![189 Manual de Operação e Manutenção - S850
CONFIGURAÇÃO DA SENHA (PAINEL DE INSTRUMENTOS DELUXE) (CONT.)
Mudança das Senhas dos Usuários Dispensa Temporária da Senha
Este recurso permite ao proprietário desbloquear o
recurso da senha, de modo que não precise ser usada
uma senha a cada vez que for dada a partida.
NOTA: O procedimento acima pode ser seguido para
reiniciar o bloqueio da máquina, de modo que
a máquina requeira uma senha para dar
partida no motor.
Pressione um botão de
seleção (item 1)
repetidamente até o ícone
da tela de Segurança
(detalhe) ser destacado.
Selecione [1.
PASSWORDS/
LOCKOUTS] [SENHAS/
BLOQUEIOS].
Digite a senha do
proprietário e pressione
[ENTER].
Selecione [1. USER
SETTINGS] [1.
CONFIGURAÇÕES DO
USUÁRIO].
Selecione o usuário.
Selecione [2. CHANGE
PASSWORD] [ALTERAR
SENHA].
Digite a nova senha do
usuário e pressione
[ENTER].
1 1
Pressione um botão de
seleção (item 1)
repetidamente até o ícone
da tela de Segurança
(detalhe) ser destacado.
Selecione [1.
PASSWORDS/
LOCKOUTS] [SENHAS/
BLOQUEIOS].
Digite a senha do
proprietário e pressione
[ENTER].
Selecione [2. MACHINE
LOCK] [BLOQUEIO DA
MÁQUINA].
1 1
191 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-191-320.jpg)
![190 Manual de Operação e Manutenção - S850
RELÓGIO DE MANUTENÇÃO
Descrição
O relógio de manutenção alerta o operador sobre a
necessidade da próxima parada para manutenção.
EXEMPLO: o relógio de manutenção pode ser ajustado
para um intervalo de 500 horas como lembrete para a
próxima manutenção planejada de 500 horas.
Figura 299
Durante a operação da máquina, um alarme de 2 bips irá
soar quando houver menos de 10 horas até a próxima
manutenção planejada.
As horas restantes até ser necessária a manutenção
aparecerão no monitor de dados (item 1) por 5 segundos
enquanto o ícone serviço (item 3) e o ícone horímetro
(item 2) [Figura 299] piscam.
NOTA: O monitor exibirá números negativos após a
contagem chegar a zero.
O monitor irá voltar para a tela anterior e irá aparecer por
5 segundos a cada vez que for dada a partida, até que o
relógio de manutenção seja reinicializado.
Figura 300
O painel de instrumentos Deluxe (se equipado) mostrará
uma mensagem (item 1) [Figura 300] alertando o
operador para a manutenção da máquina.
Essa mensagem permanecerá por 10 segundos
aparecerá por 10 segundos a cada vez que for dada a
partida na máquina, até que o relógio de manutenção
seja reinicializado.
Figura 301
O painel de instrumentos Deluxe (se equipado) exibirá
uma barra (item 1) [Figura 301] mostrando o tempo
restante até a próxima manutenção. Essa barra ficará
vermelha a manutenção estiver vencida. NEXT
MAINTENANCE DUE (PRÓXIMA MANUTENÇÃO
PREVISTA) mudará para MAINTENANCE PAST DUE
(MANUTENÇÃO PREVISTA ULTRAPASSADA) e exibirá
o número de horas além da previsão.
As teclas [4] e [9] podem ser usadas para ajustar o
intervalo de manutenção quando o proprietário está
conectado [Figura 301].
NA3086
1
3
2
NA3195
1
NA3198
1
192 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-192-320.jpg)
![191 Manual de Operação e Manutenção - S850
RELÓGIO DE MANUTENÇÃO (CONT.)
Configuração
Consulte seu distribuidor Bobcat sobre a instalação
deste recurso.
Reinicialização
Figura 302
Pressione o botão Informações (item 2) [Figura 302] até
que a tela do monitor mostre o relógio de manutenção.
Mantenha pressionado o botão Informações (item 2) por
7 segundos até [RESET] (item 1) [Figura 302] aparecer
na tela do monitor.
NOTA: O relógio de manutenção não pode ser
redefinido a não ser que o intervalo de
manutenção planejada esteja a menos de dez
horas ou a manutenção estiver vencida.
NA3273
2
1
193 of 220
Dealer
Copy
--
Not
for
Resale](https://image.slidesharecdn.com/manutenoeoperaos-850-220906142313-aa551f89/85/Manutencao-e-Operacao-S-850-pdf-193-320.jpg)
Manutenção e Operação S-850.pdf
- 1. 6987478ptBR (12-18) (W)Printed in U.S.A. ©2018 Bobcat Company. Todos os direitos reservados. NA T3 Manual de Operação e Manutenção N/S ACS711001 e posteriores Carregadeira de Direção Deslizante 1 of 220 Dealer Copy -- Not for Resale
- 2. ADVERTÊNCIAS DE SEGURANÇAPARA O OPERADOR NA1698 ERRADO Sempre use a barra do assento e afivele o cinto de segurança firmemente. Sempre mantenha os pés nos pedais ou nos apoios enquanto estiver operando a máquina. ADVERTÊNCIA O operador deve receber instruções antes de operar a máquina. Operadores não treinados podem provocar ferimentos ou morte. W-2001-0502 Não use a carregadeira em atmosfera com pós ou gases explosivos, ou onde o escape possa entrar em contato com material inflamável. Nunca exceda a capacidade nominal de operação. Nunca saia da carregadeira com o motor funcionando ou o braço de elevação elevado. Para estacionar, acione o freio de estacionamento e apoie o implemento nivelado sobre o solo. Sempre conduza a caçamba ou implemento o mais baixo possível. Não trafegue ou manobre com o braço de elevação elevado. Carregue, descarregue e gire sobre solo plano nivelado. Nunca modifique o equipamento. Use somente implementos aprovados por Bobcat Company para este modelo de máquina. Símbolo Alerta de Segurança: Este símbolo com um alerta de segurança significa: "Advertência, fique atento! Sua segurança está envolvida!” Leia cuidadosamente a mensagem que se segue. Nunca use a máquina sem a cabine com aprovação ROPS / FOPS. Aperte o cinto de segurança. OSW68-0117 NA1676A ERRADO NA1672 ERRADO NA1677 ERRADO ERRADO NA1675 NA1671 ERRADO CERTO NA1254 CERTO NA1673 NA1696 ERRADO CERTO P-90216 Nunca dê carona. Mantenha observadores longe da área de trabalho. Nunca use a máquina para elevar uma pessoa ou como elevador para o pessoal. A carregadeira Bobcat® deve estar equipada com os itens de segurança necessários para cada serviço. Peça ao seu distribuidor Bobcat informações sobre a disponibilidade e o uso seguro de implementos e acessórios. EQUIPAMENTO DE SEGURANÇA 1. CINTO DE SEGURANÇA: verifique os fixadores do cinto e se há avarias no tecido ou na fivela. 2. BARRA DO ASSENTO: quando elevada, deve travar os controles da carregadeira. 3. CABINE DO OPERADOR (ROPS e FOPS): deve estar na carregadeira com todos os fixadores apertados. 4. GUIA DO OPERADOR: deve permanecer na cabine. 5. AVISOS DE SEGURANÇA (DECALQUES): substitua se estiverem danificados. 6. PISOS DE SEGURANÇA: substitua se estiverem danificados. 7. ALÇAS DE APOIO: substitua se estiverem danificadas. 8. DISPOSITIVO DE SUPORTE DO BRAÇO DE ELEVAÇÃO: substitua se estiver danificado. 9. FREIO DE ESTACIONAMENTO 10. SISTEMA BOBCAT DE CONTROLE DE INTERBLOQUEIO (BICS) Nunca use a carregadeira sem instruções. Leia os avisos na máquina (decalques), o manual de operação e manutenção e o guia do operador. 2 of 220 Dealer Copy -- Not for Resale
- 3. 1 Manual deOperação e Manutenção - S850 ÍNDICE INTRODUÇÃO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 SEGURANÇA E RECURSOS DE TREINAMENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10 INSTRUÇÕES DE OPERAÇÃO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20 MANUTENÇÃO PREVENTIVA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .106 CONFIGURAÇÃO E ANÁLISE DO SISTEMA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .174 TRADUÇÕES DOS AVISOS NA MÁQUINA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .192 ESPECIFICAÇÕES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .206 GARANTIA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .212 ÍNDICE ALFABÉTICO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .214 INFORMAÇÕES PARA REFERÊNCIA Anote nos espaços abaixo as informações corretas sobre SUA carregadeira Bobcat. Sempre use esses números quando se referir a sua carregadeira Bobcat. Bobcat Company P.O. Box 128 Gwinner, ND 58040-0128 EUA Doosan Bobcat EMEA s.r.o. U Kodetky 1810 263 12 Dobris REPÚBLICA TCHECA Número de Série da Carregadeira Número de Série do Motor NOTAS: SEU DISTRIBUIDOR BOBCAT: ENDEREÇO: TELEFONE: 3 of 220 Dealer Copy -- Not for Resale
- 4. 2 Manual deOperação e Manutenção - S850 INTRODUÇÃO Este Manual de Operação e Manutenção foi escrito para dar instruções ao proprietário/operador sobre a operação e manutenção seguras da carregadeira Bobcat. LEIA E ENTENDA ESTE MANUAL DE OPERAÇÃO E MANUTENÇÃO ANTES DE OPERAR SUA CARREGADEIRA BOBCAT. Se tiver qualquer dúvida, consulte o seu distribuidor Bobcat. Este manual pode ilustrar opcionais e acessórios não instalados em sua carregadeira. BOBCAT COMPANY TEM A CERTIFICAÇÃO ISO 9001 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 ITENS DE MANUTENÇÃO PERIÓDICA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 LOCALIZAÇÃO DOS NÚMEROS DE SÉRIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 Número de Série da Carregadeira . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 Número de Série do Motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 RELATÓRIO DE ENTREGA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 IDENTIFICAÇÃO DA CARREGADEIRA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 CARACTERÍSTICAS, ACESSÓRIOS E IMPLEMENTOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 Itens Standard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 Opcionais e Acessórios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 Caçambas Disponíveis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7 Implementos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7 Implementos de Alta Vazão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7 Kit para Aplicações Especiais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 Inspeção e Manutenção do Kit para Aplicações Especiais . . . . . . . . . . . . . . . . . . . . . . . . . .8 Kit de Porta e Janelas Florestais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9 Inspeção e Manutenção do Kit de Porta e Janelas Florestais . . . . . . . . . . . . . . . . . . . . . . .9 4 of 220 Dealer Copy -- Not for Resale
- 5. 3 Manual deOperação e Manutenção - S850 BOBCAT COMPANY TEM A CERTIFICAÇÃO ISO 9001 ISO 9001 é uma norma internacional que especifica requisitos para um sistema de gerenciamento de qualidade que controla os processos e procedimentos que usamos para projetar, desenvolver, fabricar e distribuir os produtos Bobcat. O Instituto Britânico de Normas (BSI) é o Avaliador Certificado que a Bobcat Company escolheu para avaliar a conformidade da empresa com a norma ISO 9001 nas instalações de fabricação da Bobcat em Gwinner, Dakota do Norte (EUA), Pontchâteau (França), e nos escritórios corporativos da Bobcat (Gwinner, Bismarck e West Fargo), na Dakota do Norte. TÜV Rheinland é o Avaliador Certificado que a Bobcat Company escolheu para avaliar a conformidade da empresa com a ISO 9001 nas instalações de fabricação da Bobcat em Dobris (República Tcheca). Somente avaliadores certificados, como o BSI e TÜV Rheinland, podem outorgar registros. ISO 9001 significa que como empresa nós dizemos o que fazemos e fazemos aquilo que dizemos. Em outras palavras, estabelecemos procedimentos e diretrizes e oferecemos provas de que os procedimentos e diretrizes são seguidos. ITENS DE MANUTENÇÃO PERIÓDICA NOTA: Sempre verifique os números das peças com seu distribuidor Bobcat. FILTRO DE ÓLEO DO MOTOR (Pct c/6) 6678233 BATERIA 7269857 FILTRO DE COMBUSTÍVEL 6667352 FILTRO HIDRÁULICO 7012314 (Modelos antigos) 7248874 (Modelos recentes) FILTRO DE AR, externo 7286652 FILTRO HIDRÁULICO DE CARGA 6692337 (Modelos antigos) 7319444 (Modelos recentes) FILTRO DE AR, interno 7010031 TAMPA DE ABASTECIMENTO / RESPIRO 6727475 ANTICONGELANTE, propileno glicol 6983128 – Pré-misturado - Gal. EUA (6) 6983129 – Concentrado - Gal. EUA (6) FLUIDO, hidráulico/hidrostático 6903117 – 2,5 gal (2) 6903118 - 5 gal (1) 6903119 - 55 gal (1) ÓLEO P/ MOTOR 7023080 7023076 6903109 7023082 7023078 6903111 SAE 15W40 - qt (12) SAE 10W30 - qt (12) SAE 30W - qt (12) SAE 15W40 - 2.5 gal (2) SAE 10W30 - 2.5 gal (2) SAE 30W - 2.5 gal (2) ÓLEO P/ MOTOR 7023081 7023077 6903110 SAE 15W40 - gal (6) SAE 10W30 - gal (6) SAE 30W - gal (6) 5 of 220 Dealer Copy -- Not for Resale
- 6. 4 Manual deOperação e Manutenção - S850 LOCALIZAÇÃO DOS NÚMEROS DE SÉRIE Sempre use o número de série da carregadeira quando solicitar informações sobre manutenção ou adquirir peças. Modelos mais antigos ou mais recentes (identificação feita pelo número de série) podem usar peças diferentes ou pode ser necessário usar um procedimento diferente ao realizar uma operação de manutenção específica. Número de Série da Carregadeira Figura 1 A placa com o número de série da carregadeira (item 1) [Figura 1] está localizada no lado externo do chassi. Número de Série do Motor Figura 2 O número de série do motor (item 1) [Figura 2] está localizado na lateral do motor acima do filtro de óleo. RELATÓRIO DE ENTREGA Figura 3 O relatório de entrega [Figura 3] contém uma lista de itens que devem ser explicados ou mostrados ao proprietário ou operador pelo distribuidor quando a máquina utilitária Bobcat é entregue. O relatório de entrega deve ser examinado e assinado pelo proprietário ou operador e pelo distribuidor. P-90642E 1 P-90641A 1 B-16315 6 of 220 Dealer Copy -- Not for Resale
- 7. 5 Manual deOperação e Manutenção - S850 IDENTIFICAÇÃO DA CARREGADEIRA [1] CAÇAMBAS – Várias caçambas diferentes e outros implementos estão disponíveis para a carregadeira Bobcat. [2] ROPS - Estrutura de proteção contra capotagem, conforme ISO 3471, e FOPS - Estrutura de proteção contra queda de objetos conforme ISO 3449, Nível I. O Nível II está disponível. [3] PNEUS – São mostrados pneus standard. Vários tipos e tamanhos diferentes de caçambas estão disponíveis para a carregadeira Bobcat. FARÓIS DIANTEIROS ALÇAS DE APOIO ASSENTO DO OPERADOR com CINTO DE SEGURANÇA E BARRA DO ASSENTO CILINDROS DE INCLINAÇÃO [1] CAÇAMBA DEGRAU BRAÇO DE ELEVAÇÃO [3] PNEUS GRADE TRASEIR DEGRAUS DA CAÇAMBA ENGATES RÁPIDOS AUXILIARES DIANTEIROS LANTERNA TRASEIRA PORTA TRASEIRA FAROL TRASEIRO [2] CABINE DO OPERADOR (ROPS E FOPS) NA1820 NA1821 CILINDRO DE ELEVAÇÃO DISPOSITIVO DE SUPORTE DO BRAÇO DE ELEVAÇÃO MANUAL DE OPERAÇÃO E MANUTENÇÃO E GUIA DO OPERADOR ALARME DE RÉ 7 of 220 Dealer Copy -- Not for Resale
- 8. 6 Manual deOperação e Manutenção - S850 CARACTERÍSTICAS, ACESSÓRIOS E IMPLEMENTOS Itens Standard Carregadeiras Bobcat modelo S850 são equipadas com os seguintes itens standard: • Tampas de acesso • Assento com suspensão ajustável • Aquecedor do ar de admissão automaticamente ativado • Sistema hidráulico auxiliar • Sistema Bobcat de Controle de Interbloqueio (BICS™) • Bob-Tach® • Cabine (inclui: janela traseira e janela superior de policarbonato) com aprovação ROPS e FOPS (Nível I) • Chicote de acessórios da cabine • Interior Deluxe com compartimentos de armazenagem • Parada automática dos sistemas do motor/hidráulico • Buzina dianteira / alarme de ré • Instrumentação: Horímetro, marcadores de RPM, voltagem do sistema, temperatura do motor e combustível, luzes de advertência • Dispositivo de suporte do braço de elevação • Faróis, dianteiros e traseiros • Freio de estacionamento • Barra do assento • Cinto de Segurança 3 Pontos • Silencioso corta fagulhas • Pneus (Bobcat Heavy Duty 14 - 17.5, 14 lonas) • Turbocompressor • Duas velocidades de deslocamento Opcionais e Acessórios A seguir, uma lista de alguns equipamentos disponíveis através de seu distribuidor de carregadeiras Bobcat como acessórios instalados pelo distribuidor e/ou fábrica e opcionais instalados na fábrica. Consulte seu distribuidor Bobcat sobre outros opcionais e acessórios disponíveis. • Assento aquecido, de tecido, com suspensão pneumática ajustável • Ar-condicionado • Kit do defletor de ar • Dispositivo de controle de implementos (ACD) • Controle automático de deslocamento • Protetor dos engates hidráulicos auxiliares • Porta da cabine com saída de emergência • Aquecedor da cabine • Kit de bujões de re-vedação da cabine • Controles: Controle Joystick Selecionável (SJC) (padrão de controle selecionável, ‘ISO’ ou ‘H’) Controles standard com potência auxiliar (SCPA) • Kit de contrapeso • Painel de instrumentos Deluxe • Kit de vedação do compartimento do motor Opcionais e Acessórios (Cont.) • Aquecedor do motor • Silencioso purificador de escape • Pedais estendidos • Extintor de incêndio • Kit de dutos da área dos pés • Kit FOPS (nível II) • Kit de janelas FOPS • Kit de porta e janelas florestais • Limpador da porta florestal • Pisca-piscas quádruplos (também inclui a função de sinal direcional) • Protetores dos faróis dianteiros e traseiros • Kit da caneca de sedimentos do combustível • Sistema GPS • Hidráulicos auxiliares de alta vazão • Posicionador de mangueiras • Posicionamento hidráulico da caçamba (inclui seleção liga/desliga) • Silencioso hidráulico • Partida sem chave • Kit de elevação (quatro pontos, ponto único) • Tampa de combustível com chave • Plataforma de manutenção • Proteção do silencioso • Power Bob-Tach® • Rádio • Controle Remoto por Rádio • Hidráulicos auxiliares traseiros • Kit do para-choque traseiro • Kit da câmera traseira • Limpador da janela traseira • Ventilador Reversível • Sinalizador rotativo • Cinto de segurança – 3 pol. de largura • Kit de fechaduras de segurança (Fechaduras para a porta traseira e a grade traseira) • Iluminação lateral • Kit de redução de ruído (reduz o ruído no ouvido do operador) • Kit para Aplicações Especiais • Luz estroboscópica • Kit do protetor do cilindro de inclinação • Pneus: Bobcat Aplicação Severa Poly Fill, 14 - 17.5, 14 lonas Bobcat Aplicação Severa, 14 - 17.5, 14 lonas Bobcat Aplicação Severa Poly Fill, 14 - 17.5, 14 lonas Bobcat Solidflex, 14 - 17.5 • Janelas: Janela traseira removível externamente Janela traseira de policarbonato Janelas laterais de policarbonato Janelas Laterais As especificações estão sujeitas a alteração sem aviso e os itens standard podem variar. 8 of 220 Dealer Copy -- Not for Resale
- 9. 7 Manual deOperação e Manutenção - S850 CARACTERÍSTICAS, ACESSÓRIOS E IMPLEMENTOS (CONT.) Estes e outros implementos são aprovados para uso neste modelo de carregadeira. Não use implementos não aprovados. Implementos não fabricados pela Bobcat podem ser não aprovados. A versátil carregadeira Bobcat rapidamente se transforma em uma máquina multiuso com a conexão de um implemento de ajuste perfeito; de caçamba a garra, a garfo para pallets, a retroescavadeira e uma variedade de outros implementos. Consulte seu distribuidor Bobcat para obter informações sobre implementos aprovados e manuais de operação e manutenção de implementos. Aumente a versatilidade de sua carregadeira Bobcat com uma variedade de tipos e tamanhos de caçambas. Caçambas Disponíveis Muitos modelos, larguras e diferentes capacidades de caçambas estão disponíveis para uma variedade de aplicações. Elas incluem construção e industrial, perfil baixo, fertilizantes e neve, para citar algumas. Consulte seu distribuidor Bobcat sobre a caçamba correta para sua carregadeira Bobcat e aplicação. ————————————————————————————————————————————————————— Implementos • Varredora Angulável • Aquecedor de Asfalto • Processador de Asfalto • Perfurador • Retroescavadeira • Lâminas Lâmina Dozer Lâmina para Neve • Rompedor Hidráulico • Serra para Mato • Caçambas • Adaptador de Caçambas • Triturador de Galhos • Bomba de Concreto • Betoneira • Martelo de Queda Livre • Caçamba de Despejo • Podador Horizontal • Cortador Florestal • Niveladora • Garra Industrial • Garra para Raízes • Aplainadora • Rastelo para Paisagismo • Aparador de Grama • Roda Compactadora • Garfo para Pallets • Estabilizadores Traseiros • Caçamba para Pedras • Semeadeira • Instalador de Barreiras para Sedimentos • Empurrador de Neve • Soprador de Neve • Colocador de Grama • Condicionador de Solos • Espalhador • Esteiras de aço • Triturador de Troncos • Cultivador • Transplantador de Árvores • Valetadeira • Estrutura Adaptadora • Rolo Vibratório • Kit de Água • Valetadeira de Asfalto • Varredora de Empuxo • Estrutura X-Change™ Implementos de Alta Vazão Os implementos a seguir são aprovados para uso em máquinas Alta-Vazão. Consulte seu distribuidor Bobcat para obter uma lista atualizada de implementos aprovados. • Perfurador • Triturador de Galhos • Bomba de Concreto • Podador Horizontal • Cortador Florestal • Fresadora • Soprador de Neve • Condicionador de Solos • Triturador de Troncos • Cultivador • Valetadeira • Valetadeira de Asfalto CAÇAMB 9 of 220 Dealer Copy -- Not for Resale
- 10. 8 Manual deOperação e Manutenção - S850 CARACTERÍSTICAS, ACESSÓRIOS E IMPLEMENTOS (CONT.) Kit para Aplicações Especiais ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Algumas aplicações de implementos podem provocar a entrada de detritos ou objetos arremessados pelas aberturas dianteira, superior e traseira da cabine. Instale o Kit para aplicações especiais para oferecer mais proteção para o operador nessas aplicações. W-2737-0508 Figura 4 Disponível para aplicações especiais, para restringir a entrada de materiais pelas aberturas da cabine. O kit inclui porta dianteira de policarbonato de 12,7 mm (0,5 pol.) de espessura e janela traseira de policarbonato [Figura 4]. A janela superior de policarbonato (item standard) deve ser instalada para aplicações especiais, para restringir a entrada de material pelas aberturas da cabine. Consulte o distribuidor Bobcat sobre disponibilidade. Inspeção e Manutenção do Kit para Aplicações Especiais • Inspecione quanto a trincas ou avarias. Substitua se necessário. • Pré-enxágue com água para remover materiais arenosos. • Lave com detergente doméstico suave e água morna. • Use uma esponja ou pano macio. Enxágue bem com água e seque com um pano macio limpo ou rodinho de borracha. • Não use materiais de limpeza abrasivos ou muito alcalinos. • Não limpe com lâminas ou raspadores de metal. NA1026 10 of 220 Dealer Copy -- Not for Resale
- 11. 9 Manual deOperação e Manutenção - S850 CARACTERÍSTICAS, ACESSÓRIOS E IMPLEMENTOS (CONT.) Kit de Porta e Janelas Florestais Figura 5 Deve ser usado como peça do kit para aplicações florestais para evitar que detritos e objetos arremessados entrem na carregadeira. O kit inclui porta dianteira policarbonato laminado de 19,1 mm (0.75 pol.) de espessura, janelas laterais e janela traseira de policarbonato [Figura 5]. A janela superior de policarbonato (item standard) deve ser instalada como parta do kit para aplicações florestais, para restringir a entrada de material pelas aberturas da cabine. Inspeção e Manutenção do Kit de Porta e Janelas Florestais • Inspecione quanto a trincas ou avarias. Substitua se necessário. • Solicite a peça número 7171104 se a estrutura da porta estiver danificada e precisar ser substituída. • Solicite a peça número 7193293 se o policarbonato da porta estiver danificado e precisar ser substituído. • Pré-enxágue com água para remover materiais arenosos. • Lave com detergente doméstico suave e água morna. • Use uma esponja ou pano macio. Enxágue bem com água e seque com um pano macio limpo ou rodinho de borracha. • Não use materiais de limpeza abrasivos ou muito alcalinos. • Não limpe com lâminas ou raspadores de metal. Saída de Emergência da Porta Florestal Figura 6 • Inspecione as duas alavancas de saída de emergência (item 1) [Figura 6], as articulações e as ferragens quanto a peças soltas ou danificadas. • Repare ou substitua conforme necessário. NA1819 P-96030 1 11 of 220 Dealer Copy -- Not for Resale
- 12. 10 Manual deOperação e Manutenção - S850 SEGURANÇA E RECURSOS DE TREINAMENTO INSTRUÇÕES DE SEGURANÇA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 Antes da Operação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 Operação Segura é Responsabilidade do Operador . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 Operação segura requer um operador qualificado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 Evite Poeira de Sílica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 PREVENÇÃO CONTRA INCÊNDIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 Manutenção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 Operação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 Sistema Elétrico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 Sistema Hidráulico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 Abastecimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 Partida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 Sistema de Escape Corta Fagulhas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 Soldagem e Esmerilhamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 Extintores de Incêndio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 PUBLICAÇÕES E RECURSOS DE TREINAMENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15 AVISOS NA MÁQUINA (DECALQUES) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 Avisos de Segurança Somente Ilustrados . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18 12 of 220 Dealer Copy -- Not for Resale
- 13. 11 Manual deOperação e Manutenção - S850 INSTRUÇÕES DE SEGURANÇA Antes da Operação Siga cuidadosamente as instruções de operação e manutenção contidas neste manual. A carregadeira Bobcat é altamente manobrável e compacta. Ela é robusta e útil sob uma ampla variedade de condições. Isso traz ao operador riscos associados à aplicação fora de estrada e em terrenos irregulares, comuns na utilização da carregadeira Bobcat. A carregadeira Bobcat possui um motor de combustão interna que emite calor e gases de escape. Todos os gases de escape podem matar ou causar doenças; portanto use a carregadeira em locais com ventilação adequada. O distribuidor instrui sobre as capacidades e restrições da carregadeira Bobcat e dos implementos para cada aplicação. O distribuidor demonstra a operação segura de acordo com o material de instrução Bobcat, que também está disponível para operadores. O distribuidor também pode identificar modificações não seguras ou uso de implementos não aprovados. Os implementos e caçambas são projetados para uma capacidade nominal de operação (alguns com restrições à altura de elevação). Eles são desenhados para fixação segura na carregadeira Bobcat. O usuário deve consultar o distribuidor ou a literatura Bobcat para determinar a carga segura de materiais de densidades especificadas para a combinação máquina - implemento. As publicações e materiais de treinamento a seguir fornecem informações sobre o uso e manutenção seguros da máquina Bobcat e implementos: • O relatório de entrega é usado para assegurar que instruções completas foram dadas ao novo proprietário e que a máquina e os implementos estão em condições seguras de operação. • O manual de operação e manutenção entregue com a máquina ou implemento fornece informações sobre operação, bem como manutenção de rotina e procedimentos de serviço. Ele é uma parte da máquina e pode ser guardado em um compartimento existente na máquina. Manuais de operação e manutenção para reposição podem ser adquiridos com seu distribuidor Bobcat. • Os avisos na máquina (adesivos) instruem sobre a operação segura e cuidados com sua máquina ou implemento Bobcat. Os avisos e suas localizações são mostrados no manual de operação e manutenção. Avisos para reposição estão disponíveis no seu distribuidor Bobcat. • Um Guia do Operador está fixado à cabine do operador da carregadeira. Suas breves instruções são úteis para o operador. O guia está disponível em seu distribuidor em uma edição em inglês ou um de vários outros idiomas. Consulte seu distribuidor Bobcat para obter mais informações sobre versões traduzidas. • O manual de segurança AEM entregue com a máquina fornece informações gerais sobre segurança. • O curso de operação de carregadeiras de direção deslizante está disponível através de seu distribuidor Bobcat. Esse curso é planejado para fornecer regras e práticas de operação correta da carregadeira Bobcat. O curso está disponível nas versões em inglês e espanhol. • Cursos de treinamento de manutenção segura estão disponíveis junto a seu distribuidor Bobcat. Eles fornecem informações sobre os procedimentos corretos e seguros de manutenção. • Consulte a página PUBLICAÇÕES E RECURSOS DE TREINAMENTO neste manual ou seu distribuidor Bobcat para obter manuais de peças e serviços, materiais impressos, vídeos ou cursos de treinamento disponíveis. Visite também os sites da Bobcat, Bobcat.com/training ou Bobcat.com O distribuidor e o proprietário/operador revisam o uso recomendado do produto no ato da entrega. Se o proprietário/operador for usar o produto para uma aplicação diferente, ele deve perguntar ao distribuidor as recomendações para o novo uso. Informe-se antes de escavar Ligue 811 (somente EUA) 1-888-258-0808 (EUA e Canadá) Quando você ligar, será redirecionado para um local em seu estado / província ou cidade para obter informações sobre linhas subterrâneas (telefone, TV a cabo, água, esgoto, gás, etc.). SI SSL-1016 13 of 220 Dealer Copy -- Not for Resale
- 14. 12 Manual deOperação e Manutenção - S850 INSTRUÇÕES DE SEGURANÇA (CONT.) Operação Segura é Responsabilidade do Operador ADVERTÊNCIA O operador deve receber instruções antes de operar a máquina. Operadores não treinados podem provocar ferimentos ou morte. W-2001-1285 IMPORTANTE Este aviso determina procedimentos que devem ser seguidos para evitar danos à máquina. I-2019-0284 PERIGO A palavra de aviso PERIGO na máquina e nos manuais indica uma situação de risco que, se não for evitada, resultará em morte ou ferimentos graves. D-1002-1107 ADVERTÊNCIA A palavra de aviso ADVERTÊNCIA na máquina e nos manuais indica uma situação de risco potencial que, se não for evitada, poderá resultar em morte ou ferimentos graves. W-2044-1107 A carregadeira Bobcat e implemento devem estar em boas condições operação antes do uso. Verifique todos os itens no adesivo do programa de manutenção, na coluna 8-10 horas ou no manual de operação e manutenção. Operação segura requer um operador qualificado Para um operador ser qualificado, ele ou ela não deve consumir drogas ou bebidas alcoólicas que prejudiquem sua atenção ou coordenação durante o trabalho. Um operador que esteja tomando medicamentos prescritos deve ter uma opinião médica para determinar se ele ou ela pode operar uma máquina com segurança. Um operador qualificado deve fazer o seguinte: Entender as instruções escritas, regras e regulamentos • As instruções escritas da Bobcat Company incluem o Relatório de entrega, o Manual de operação e manutenção, o Guia do operador, o Manual de segurança e os avisos na máquina (decalques). • Verifique as leis e regulamentos de sua localidade. Os regulamentos podem incluir exigências de segurança de um empregador. As leis podem aplicar- se às exigências de trânsito locais ou ao uso do emblema de veículo lento (SMV). Podem também identificar um risco, como uma linha de serviço público. Receber treinamento com operação real • O treinamento do operador deve consistir em uma demonstração e instruções verbais. Este treinamento é dado pelo distribuidor Bobcat local antes do produto ser entregue. • O novo operador deve começar numa área livre de outras pessoas e usar todos os controles até que ele ou ela possa operar a máquina e seus implementos de maneira segura sob todas as condições da área de trabalho. Afivelar sempre o cinto de segurança antes de operar. • Cursos de treinamento do operador estão disponíveis junto a seu distribuidor Bobcat em Inglês e Espanhol. Eles fornecem informações para operação segura e eficiente do equipamento. Vídeos sobre segurança também estão disponíveis. • Cursos de treinamento de manutenção segura estão disponíveis junto a seu distribuidor Bobcat. Eles fornecem informações sobre os procedimentos corretos e seguros de manutenção. Conhecer todas as condições do trabalho • Saber o peso dos materiais movimentados. Evitar exceder a capacidade nominal de operação (ROC) da máquina. Material mais denso será mais pesado que o mesmo volume de material menos denso. Reduzir o tamanho da carga se for movimentar material denso. • O operador deve conhecer todos os usos e áreas de trabalho proibidos; por exemplo, deve saber sobre rampas excessivas. • Conhecer a localização de todas as linhas subterrâneas. Consulte os serviços públicos locais ou o telefone de ligação gratuita que se encontra na seção Antes da operação deste manual. • Usar roupas bem ajustadas ao corpo. Sempre usar óculos de segurança ao fazer manutenção ou reparos. Óculos de segurança, equipamento para respiração, proteção auricular ou kits para aplicações especiais são exigidos para alguns trabalhos. Consulte seu distribuidor Bobcat sobre equipamento de segurança Bobcat para seu modelo. SI SSL-1016 Este símbolo significa: "Advertência, fique atento! Sua segurança está envolvida!" Leia atentamente a mensagem que se segue. Símbolo Alerta de Segurança 14 of 220 Dealer Copy -- Not for Resale
- 15. 13 Manual deOperação e Manutenção - S850 INSTRUÇÕES DE SEGURANÇA (CONT.) Evite Poeira de Sílica Cortar ou furar concreto contendo areia ou rocha contendo quartzo pode resultar em exposição a poeira de sílica. Não exceda os limites de exposição permissíveis (PEL) à poeira de sílica determinados pela OSHA ou outras normas e regulamentos do local de trabalho. Use um respirador, spray de água ou outros meios para controlar a poeira. Poeira de sílica pode causar doenças nos pulmões e é reconhecida no estado da Califórnia, nos Estados Unidos, como causadora de câncer. PREVENÇÃO CONTRA INCÊNDIO Manutenção A máquina e alguns implementos possuem componentes que atingem altas temperaturas sob condições normais de operação. As principais fontes de altas temperaturas são o motor e o sistema de escape. O sistema elétrico, se danificado ou incorretamente mantido, pode ser uma fonte de faíscas ou centelhas. Resíduos inflamáveis (folhas, palha etc.) devem ser removidos regularmente. O acúmulo resíduos inflamáveis pode oferecer risco de incêndio. Limpe regularmente para evitar esse acúmulo. Resíduos inflamáveis no compartimento do motor são um risco potencial de incêndio. A área do operador, o compartimento do motor e o sistema de arrefecimento do motor devem ser inspecionados diariamente e limpos, se necessário, para evitar riscos de incêndio e superaquecimento. Todos os combustíveis, a maioria dos lubrificantes e algumas misturas de arrefecimento são inflamáveis. Fluidos inflamáveis vazando ou derramados sobre superfícies quentes ou sobre componentes elétricos podem provocar um incêndio. Operação Não use a máquina em locais onde o escape, faíscas, fagulhas ou componentes quentes possam entrar em contato com material inflamável, pó ou gases explosivos. Sistema Elétrico Verifique toda a fiação e conexões elétricas quanto a avarias. Mantenha os terminais da bateria limpos e apertados. Repare ou substitua qualquer peça danificada ou fios soltos ou desfiados. Gás de bateria pode explodir e causar ferimentos graves. Siga o procedimento contido no manual de operação e manutenção para conectar a bateria e para dar partida auxiliar. Não dê partida auxiliar nem carregue uma bateria congelada ou danificada. Mantenha fogo ou faíscas longe de baterias. Não fume na área de carga de bateria. SI SSL-1016 15 of 220 Dealer Copy -- Not for Resale
- 16. 14 Manual deOperação e Manutenção - S850 PREVENÇÃO CONTRA INCÊNDIO (CONT.) Sistema Hidráulico Verifique tubos, mangueiras e conexões hidráulicas quanto a avarias ou vazamentos. Nunca use fogo ou a pele desprotegida para verificar vazamentos. Tubos e mangueiras hidráulicos devem ser corretamente posicionados e ter apoio adequado e presilhas de fixação. Aperte ou substitua quaisquer peças que apresentem vazamento. Sempre limpe derramamentos de fluidos. Não use gasolina ou diesel para limpar peças. Use solventes comerciais não inflamáveis. Abastecimento Desligue o motor e deixe-o esfriar antes de abastecer com combustível. Não fume! Não reabasteça uma máquina próximo a fogo ou faíscas. Abasteça o tanque de combustível em área externa. Diesel com teor ultrabaixo de enxofre (ULSD) representa um risco maior de ignição estática do que as formulações anteriores de diesel com teor mais alto de enxofre. Evite morte ou ferimentos graves decorrentes de incêndio ou explosão. Consulte o seu fornecedor de combustível ou do sistema de combustível para assegurar que o sistema de fornecimento esteja em conformidade com as normas de abastecimento quanto a práticas de aterramento e ligações elétricas apropriados. Partida Não use éter ou fluidos de partida em nenhum motor que tenha velas de preaquecimento ou aquecedor do ar de admissão. Esses auxílios a partida podem causar explosão e ferir você ou pessoas próximas. Siga o procedimento contido no manual de operação e manutenção para conectar a bateria e para dar partida auxiliar. Sistema de Escape Corta Fagulhas O sistema de escape corta fagulhas foi projetado para controlar a emissão de partículas quentes do motor e do sistema de escape, mas o silencioso e os gases de escape ainda permanecem quentes. Verifique regularmente o sistema de escape corta fagulhas para certificar-se de que esteja em bom estado e funcionando corretamente. Siga o procedimento contido no manual de operação e manutenção para limpar o silencioso corta fagulhas (se equipado). Soldagem e Esmerilhamento Sempre limpe a máquina e o implemento, desconecte a bateria e desconecte a fiação dos controladores Bobcat antes de soldar. Cubra mangueiras de borracha, bateria e todas as outras peças inflamáveis. Mantenha um extintor de incêndio próximo à máquina quando soldar. Tenha boa ventilação quando esmerilhar ou soldar peças pintadas. Use máscara de proteção quando esmerilhar peças pintadas. Poeira ou gases tóxicos podem ser produzidos. Poeira originada de reparos de peças não metálicas como capôs, para-lamas ou protetores pode ser inflamável ou explosiva. Poeira originada de reparos de peças não metálicas como capôs, para-lamas ou protetoções pode ser inflamável ou explosiva. Extintores de Incêndio Saiba onde estão localizados os extintores de incêndio e os kits de primeiros socorros e como usá-los. Inspecione o extintor de incêndio e faça manutenção regularmente. Obedeça às recomendações na placa de instruções. Sl SSL-1016 16 of 220 Dealer Copy -- Not for Resale
- 17. 15 Manual deOperação e Manutenção - S850 PUBLICAÇÕES E RECURSOS DE TREINAMENTO As publicações a seguir também estão disponíveis para seus produtos Bobcat. Você pode adquiri-las do seu distribuidor Bobcat. Instruções completas sobre a operação correta e manutenção de rotina da Carregadeira Bobcat. Oferece procedimentos básicos e advertências de segurança sobre sua Carregadeira Bobcat. Apresenta ao operador o passo a passo básico da operação de carregadeiras de direção deslizante. Instruções completas para manutenção de sua carregadeira Bobcat. Para obter informações atualizadas sobre produtos Bobcat e a Bobcat Company, visite nosso site Bobcat.com/training ou Bobcat.com Dá instruções básicas de operação e advertências sobre segurança. O DVD fornece instruções básicas de segurança para muitos produtos Bobcat, inclusive carregadeiras. Apresenta aos Técnicos de manutenção o passo a passo básico da manutenção e procedimentos de serviço adequados e seguros. Escaneie o código acima para assistir ao vídeo de segurança da carregadeira ou veja-o em Bobcat.com/ training CURSO DETREINAMENTO DO OPERADOR DECARREGADEIRAS DE DIREÇÃO DESLIZANTE 7249275 (Inglês) 7249278 (Espanhol) MANUAL DE OPERAÇÃO E MANUTENÇÃO 6987478ptBR MANUAL DE SEGURANÇA 6556500 (Inglês e espanhol) MANUAL DE SERVIÇO 6987479enUS CURSO DE TREINAMENTO DE SEGURANÇA NA MANUTENÇÃO 7297250 GUIA DO OPERADOR 6989724ptBR DVD DE SEGURANÇA DO OPERADOR 6904762 (Inglês e espanhol) VÍDEO DE SEGURANÇA DA CARREGADEIRA (Dispositivo móvel com necessidade de aplicação de código de resposta rápida) 17 of 220 Dealer Copy -- Not for Resale
- 18. 16 Manual deOperação e Manutenção - S850 AVISOS NA MÁQUINA (DECALQUES) Siga as instruções de todos os avisos (decalques) que estão na carregadeira. Substitua qualquer aviso danificado e certifique-se que estejam nos locais corretos. Os decalques estão disponíveis através de seu distribuidor Bobcat. 7167990 7167996 7167989 SCPA 7190111 Dentro da cabine 7184346 6989724ptBR 7177742 Porta 7168025 6737189 7200413 SJC 7168024 7167994 7168144 7168142 SJC 7168023 Amortecedor a gás da porta 7170360 SCPA 7174694 SCPA 7174695 1 Amortecedor a gás da porta 7169291 SJC 7168114 7323563 (Dentro do Painel de Acesso aos Fusíveis) (Área do Pedal Esquerdo) Janela traseira com trincos 7167991 7168031 Elevador Ponto Único 6533898 (2) Opções de kits de elevação Elevador Ponto Único 7142141 (2) Elevador Ponto Único 7189823 (2) Elevador Quatro Pontos 7168019 Elevador Quatro Pontos 7167996 7167993 6561383 (Atrás do Bob-Tach) NA1820 18 of 220 Dealer Copy -- Not for Resale
- 19. 17 Manual deOperação e Manutenção - S850 AVISOS NA MÁQUINA (DECALQUES) (CONT.) Siga as instruções de todos os avisos (decalques) que estão na carregadeira. Substitua qualquer aviso danificado e certifique-se que estejam nos locais corretos. Os decalques estão disponíveis através de seu distribuidor Bobcat. 7167988 (2) 7170355 (4) (Na mangueira e tubo) Sob a cabine 4 7242070 Dentro da porta traseira 7152748 7169710 7169877 No amortecedor a gás 7169291 3 6708929 7169699 6565990 Sob a grade traseira 2 7177071 6727595 (6) NA1821 19 of 220 Dealer Copy -- Not for Resale
- 20. 18 Manual deOperação e Manutenção - S850 AVISOS NA MÁQUINA (DECALQUES) (CONT.) Avisos de Segurança Somente Ilustrados Os avisos de segurança são usados para alertar o operador do equipamento ou o pessoal de manutenção sobre os riscos que podem ser encontrados no uso e manutenção do equipamento. A localização e descrição dos avisos de segurança são detalhadas nesta seção. Familiarize-se com todos os avisos de segurança instalados na máquina / implemento. Configuração Vertical Configuração Horizontal O formato consiste no(s) painel(eis) de identificação do risco e no(s) painel(eis) de ações a evitar: Os painéis de risco descrevem um risco potencial dentro de um triângulo de alerta de segurança. Os painéis de ações a evitar representam as necessárias para evitar os riscos. Um aviso de segurança pode conter mais de um painel de risco e mais de um painel de ações a evitar. NOTA: Consulte os AVISOS NA MÁQUINA (DECALQUES) na página 16 e AVISOS NA MÁQUINA (DECALQUES) (CONT.) na página 17 numerados para a localização na máquina de cada decalque somente ilustrado numerado correspondentemente. 1. Faixas de velocidade altas (7184346) Este aviso de segurança encontra-se na cabine do operador em carregadeiras equipadas com cinto de segurança de 3 pontos. ADVERTÊNCIA BATER EM OBSTRUÇÕES EM VELOCIDADES ALTAS PODE PROVOCAR FERIMENTOS GRAVES OU MORTE Aperte o cinto transversal para proteção adicional quando operar em velocidade alta. W-2754-0908 2. Fluido Quente Pressurizado (7169699) Este aviso de segurança localiza-se na tampa do tanque de líquido de arrefecimento do motor. ADVERTÊNCIA FLUIDO QUENTE PRESSURIZADO PODE CAUSAR QUEIMADURAS GRAVES • Nunca abra quente. • ABRA LENTAMENTE. W-2755-0908 PAINEL DE RISCO PAINEL DE AÇÕES A EVITAR PAINEL DE RISCO PAINEL DE AÇÕES A EVITAR 20 of 220 Dealer Copy -- Not for Resale
- 21. 19 Manual deOperação e Manutenção - S850 AVISOS NA MÁQUINA (DECALQUES) (CONT.) Avisos de Segurança Somente Ilustrados (Cont.) 3. Gás Sob Alta Pressão (7169291) Este aviso de segurança localiza-se no(s) componente(s) amortecedor a gás suportando a cabine e também na porta dianteira opcional. ADVERTÊNCIA GÁS SOB ALTA PRESSÃO PODE LIBERAR A HASTE E CAUSAR FERIMENTOS GRAVES OU MORTE • Não abra o cilindro. • Consulte o manual de serviço para obter mais informações. W-2756-0908 4. Esmagamento Pelo Braço de Elevação (7170355) Este aviso de segurança está localizado em determinadas mangueiras ou tubos dentro do chassi da carregadeira embaixo da cabine do operador. PERIGO EVITE MORTE • Desconectar linhas hidráulicas pode causar a queda do braço de elevação ou implemento. • Sempre use um suporte aprovado do braço de elevação quando o braço estiver na posição elevada. D-1008-0409 21 of 220 Dealer Copy -- Not for Resale
- 22. 20 Manual deOperação e Manutenção - S850 INSTRUÇÕES DE OPERAÇÃO USO A QUE SE DESTINA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24 IDENTIFICAÇÃO DO PAINEL DE INSTRUMENTOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25 Visão Geral . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25 Painel Esquerdo (Modelos Recentes) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26 Painel Esquerdo (Modelos Recentes) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28 Tela do Monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30 Painel Direito (Standard Com Chave) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31 Painel Direito (Com Partida Sem Chave) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32 Painel Direito (Painel de Instrumentos Deluxe) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33 Painel de Interruptores Esquerdo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35 Painel de Interruptores Direito . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35 Painel Inferior Esquerdo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36 Painel Inferior Direito . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36 Rádio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37 Sistema de Câmera de Visão Traseira . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39 IDENTIFICAÇÃO DOS CONTROLES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41 Controles Standard com Potência Aauxiliar (SCPA) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42 Controles Joystick Selecionáveis (SJC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43 CABINE DO OPERADOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44 Descrição . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44 Janelas Laterais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44 Operação da Porta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44 Limpador Dianteiro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45 Luz da Cabine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45 SISTEMA DA BARRA DO ASSENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46 Operação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46 SISTEMA BOBCAT DE CONTROLE DE INTERBLOQUEIO (BICS™) . . . . . . . . . . . . . . . . . .47 Operação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47 CONTROLE BY-PASS DO BRAÇO DE ELEVAÇÃO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48 Operação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48 FREIO DE ESTACIONAMENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48 Operação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48 DESBLOQUEIO DA TRAÇÃO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49 Operação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49 CONTROLE DE ACELERAÇÃO DO MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49 Operação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49 22 of 220 Dealer Copy -- Not for Resale
- 23. 21 Manual deOperação e Manutenção - S850 SAÍDA DE EMERGÊNCIA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50 Identificação da Janela Traseira . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50 Remoção da Janela Traseira (Trincos) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50 Remoção da Janela Traseira (Cordão de Borracha) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50 Acesso Externo (Janela Traseira com Trincos) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51 Acesso Externo (Janela Traseira com Cordão de Borracha) . . . . . . . . . . . . . . . . . . . . . . .51 Porta Dianteira . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51 SISTEMA DE ALARME DE RÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53 Descrição . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53 Operação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53 DESLOCAMENTO E DIREÇÃO DA CARREGADEIRA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54 Configurações de Controle Disponíveis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54 Operação (SCPA) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54 Operação (SJC) No Padrão de Controle ‘ISO’ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55 Operação (SJC) No Padrão de Controle ‘H’ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56 PARADA DA CARREGADEIRA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56 Uso das Alavancas de Comando ou Joysticks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56 CONTROLE DE DUAS VELOCIDADES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57 Descrição . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57 Operação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57 CONTROLE DE VELOCIDADE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58 Operação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58 Alteração do Ajuste Padrão de Fábrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59 RESPOSTA DE TRAÇÃO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60 Descrição . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60 Operação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60 COMPENSAÇÃO DE DESVIO DE DIREÇÃO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62 Descrição . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62 Operação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62 COMPENSAÇÃO DE ELEVAÇÃO E INCLINAÇÃO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64 Descrição . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64 Operação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64 23 of 220 Dealer Copy -- Not for Resale
- 24. 22 Manual deOperação e Manutenção - S850 CONTROLES HIDRÁULICOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66 Descrição . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66 Controles Standard com Potência Auxiliar (SCPA) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66 Controle Joystick Selecionável (SJC) no Padrão de Controle ‘ISO’ . . . . . . . . . . . . . . . . . .67 Controle Joystick Selecionável (SJC) no Padrão ‘H’ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67 Posicionamento Hidráulico da Caçamba . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .68 Controle Automático de Deslocamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69 Ventilador Reversível . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .70 Hidráulicos Auxiliares DIANTEIROS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .71 Operação dos Hidráulicos Auxiliares DIANTEIROS (VAZÃO CONTÍNUA) . . . . . . . . . . . .72 Operação dos Hidráulicos Auxiliares DIANTEIROS (VAZÃO CONTÍNUA REVERSA) . . .72 Operação dos Hidráulicos Auxiliares TRASEIROS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .73 Operação dos Hidráulicos de Alta Vazão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .74 Engates Rápidos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .75 Diagnóstico de Falhas do Engate Rápido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .75 Alívio da Pressão Hidráulica Auxiliar (Carregadeira e Implemento) . . . . . . . . . . . . . . . . . .76 DISPOSITIVO DE CONTROLE DE IMPLEMENTOS (ACD) . . . . . . . . . . . . . . . . . . . . . . . . . .77 Descrição . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .77 INSPEÇÃO DIÁRIA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .78 Inspeção e Manutenção Diárias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .78 PROCEDIMENTO ANTES DA PARTIDA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .80 Entrada na Carregadeira . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .80 Localização do Manual de Operação e Manutenção e do Guia do Operador . . . . . . . . . .80 Ajuste do Assento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .81 Ajuste da Posição da alavanca de Comando / Joystick . . . . . . . . . . . . . . . . . . . . . . . . . . .83 Ajuste do Cinto de Segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .83 Barra do assento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .83 PARTIDA DO MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .84 Painel Standard com Chave . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .84 Painel com Partida Sem Chave . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .86 Painel de instrumentos Deluxe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .88 Partida Sob Temperatura Baixa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .90 Aquecimento do Sistema Hidráulico / Hidrostático . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .90 MONITORAMENTO DOS MONITORES DOS PAINEIS . . . . . . . . . . . . . . . . . . . . . . . . . . . . .91 Painel Esquerdo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .91 Advertência e Parada Automática . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .91 PARADA DO MOTOR E SAÍDA DA CARREGADEIRA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .92 Procedimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .92 24 of 220 Dealer Copy -- Not for Resale
- 25. 23 Manual deOperação e Manutenção - S850 CONTRAPESOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .93 Descrição . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .93 Efeito na Carregadeira e na Operação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .93 Quando Considerar o Uso de Contrapesos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .93 Quando Considerar Remover os Contrapesos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .93 Acessórios que Afetam o Peso da Máquina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .93 IMPLEMENTOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .94 Escolha da Caçamba Correta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .94 Garfo para Pallets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .94 Instalação e Remoção do Implemento (Bob-Tach Com Alavancas Manuais) . . . . . . . . . .95 Instalação e Remoção do Implemento (Power Bob-Tach) . . . . . . . . . . . . . . . . . . . . . . . . .97 PROCEDIMENTO DE OPERAÇÃO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .101 Inspecione a Área de Trabalho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .101 Instruções Básicas de Operação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .101 Deslocamento em Vias Públicas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .101 Operação com Caçamba Cheia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .102 Operação com Caçamba Vazia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .102 REBOQUE DA CARREGADEIRA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .103 Procedimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .103 ELEVAÇÃO DA CARREGADEIRA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .103 Elevador de Ponto Único . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .103 Elevador de Quatro Pontos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .104 TRANSPORTE DA CARREGADEIRA EM UM REBOQUE . . . . . . . . . . . . . . . . . . . . . . . . . .105 Carregamento e Descarregamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .105 Fixação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .105 25 of 220 Dealer Copy -- Not for Resale
- 26. 24 Manual deOperação e Manutenção - S850 USO A QUE SE DESTINA Esta máquina é classificada como uma Carregadeira de Direção Deslizante conforme definido na ISO 6165. Esta máquina possui rodas ou esteiras e normalmente uma caçamba de montagem dianteira para as principais funções pretendidas de escavação, movimentação, nivelamento, elevação, transporte e carregamento de materiais soltos como terra, cascalho ou pedra britada. Implementos Bobcat adicionais aprovados permitem que esta máquina execute outras tarefas descritas nos Manuais de Operação e Manutenção. Exemplos de uso pretendido incluem: ADVERTÊNCIA Carregue, descarregue e gire sobre piso nivelado. Não exceda a capacidade nominal de operação (ROC) mostrada no aviso (decalque) na cabine. Não obedecer às advertências pode causar o tombamento ou capotamento da máquina e provocar ferimentos ou morte. W-2056-1112 ADVERTÊNCIA Nunca descarregue sobre uma obstrução, como um poste, que pode entrar na cabine do operador. A máquina poderia tombar para frente e provocar ferimentos ou morte. W-2057-0694 IMPORTANTE Nunca se desloque para frente quando o controle hidráulico do braço de elevação estiver na posição de flutuação. I-2005-1285 Escavação Aterramento Nivelamento Empilhamento de materiais Carregamento de materiais Movimentação de cargas paletizadas NA1691 NA1692 NA1688A NA9977 NA1697 NA9978 26 of 220 Dealer Copy -- Not for Resale
- 27. 25 Manual deOperação e Manutenção - S850 IDENTIFICAÇÃO DO PAINEL DE INSTRUMENTOS Visão Geral Figura 7 O painel esquerdo [Figura 7] é descrito mais detalhadamente. (Consulte Painel Esquerdo (Modelos Recentes), na Página 26.) ou (Consulte Painel Esquerdo (Modelos Recentes), na Página 28.) Figura 8 O painel direito [Figura 8] é descrito mais detalhadamente. (Consulte Painel Direito (Standard Com Chave), na Página 31.) ou (Consulte Painel Direito (Com Partida Sem Chave), na Página 32.) ou (Consulte Painel Direito (Painel de Instrumentos Deluxe), na Página 33.) Figura 9 Os painéis de interruptores esquerdo (item 1) e direito (item 2) [Figura 9] são descritos mais detalhadamente. (Consulte Painel de Interruptores Esquerdo, na Página 35.) e (Consulte Painel de Interruptores Direito, na Página 35.) Figura 10 Os painéis inferiores esquerdo e direito [Figura 10] são descritos mais detalhadamente. (Consulte Painel Inferior Esquerdo, na Página 36.) e (Consulte Painel Inferior Direito, na Página 36.) P-90668E P-90212M Chave Standard P-85285C P-90819L Partida sem chave Instrumentação Deluxe P127108A 1 2 P-85282 P-85267D 27 of 220 Dealer Copy -- Not for Resale
- 28. 26 Manual deOperação e Manutenção - S850 IDENTIFICAÇÃO DO PAINEL DE INSTRUMENTOS (CONT.) Painel Esquerdo (Modelos Recentes) Figura 11 O painel de instrumentos esquerdo [Figura 11] é o mesmo para máquinas equipadas com painel standard com chave, painel com partida sem chave e painel com instrumentação Deluxe. A tabela na página ao lado mostra a DESCRIÇÃO e a FUNÇÃO / OPERAÇÃO de cada componente do painel esquerdo. P-90726B 1 4 5 6 7 8 3 2 13 9 10 11 12 14 15 16 17 18 19 20 21 22 23 28 of 220 Dealer Copy -- Not for Resale
- 29. 27 Manual deOperação e Manutenção - S850 IDENTIFICAÇÃO DO PAINEL DE INSTRUMENTOS (CONT.) Painel Esquerdo (Modelos Antigos) (Cont.) * Consulte CONFIGURAÇÃO E ANÁLISE DO SISTEMA para ver a descrição dos Códigos de serviço. (Consulte CÓDIGOS DE DIAGNÓSTICO DE SERVIÇO, na Página 175.) REF. DESCRIÇÃO FUNÇÃO / OPERAÇÃO 1 MARCADOR DE TEMPERATURA DO MOTOR Mostra a temperatura do líquido de arrefecimento do motor. 2 SINAL DIRECIONAL ESQUERDO (opcional) Indica que os sinais direcionais à esquerda estão LIGADOS. 3 ADVERTÊNCIA GERAL Mau funcionamento de uma ou mais funções da máquina. (Consulte os Códigos de Serviço*) 4 DUAS VELOCIDADES Regime de alta selecionado. 5 MAU FUNCIONAMENTO DO MOTOR Falha ou mau funcionamento do motor (Consulte os Códigos de Serviço*) 6 TEMPERATURA DO LÍQUIDO DE ARREFECIMENTO DO MOTOR Temperatura do líquido de arrefecimento do motor alta ou erro do sensor. 7 TELA DO MONITOR Exibe informações. (Consulte Tela do monitor, neste manual). 8 CINTO DE SEGURANÇA Instrui o operador a apertar o cinto. Permanece aceso por 45 segundos. 9 BARRA DO ASSENTO A luz acende quando a barra do assento está ELEVADA. 10 VÁLVULA DE ELEVAÇÃO E INCLINAÇÃO A luz acende quando as funções de elevação e inclinação não podem ser operadas. 11 FREIO DE ESTACIONAMENTO A luz acende quando a carregadeira não pode ser deslocada. 12 SINAL DIRECIONAL DIREITO (opcional) Indica que os sinais direcionais à direita estão LIGADOS. 13 CINTO TRANSVERSAL Instrui o operador a apertar o cinto transversal quando operar em regime de alta. Permanece acesa enquanto estiver em regime de alta. 14 MAU FUNCIONAMENTO DO SISTEMA HIDRÁULICO Falha ou mau funcionamento do sistema hidráulico. (Consulte os Códigos de Serviço*) 15 COMBUSTÍVEL Nível de combustível baixo ou erro do sensor. 16 INDICADOR DE COMBUSTÍVEL Mostra a quantidade de combustível no tanque. 17 DIANTEIROS Pressione uma vez para acender os faróis de serviço DIANTEIROS e as lanternas TRASEIRAS. (O LED verde esquerdo acenderá). Pressione pela segunda vez para acender também os faróis de serviço TRASEIROS. (Os LEDs verdes esquerdo e direito acenderão). Pressione a terceira vez para apagar todas as luzes. (Os LEDs verdes esquerdo e direito apagarão). Mantenha pressionado por cinco segundos para exibir a versão do software na tela do monitor. 18 ALTA VAZÃO (Opcional) Pressione uma vez para acionar os hidráulicos auxiliares de ALTA VAZÃO. (O LED verde esquerdo acenderá). Pressione pela segunda vez para desativar. 19 HIDRÁULICOS AUXILIARES Pressione uma vez para ativar o sistema hidráulico auxiliar. (O LED verde esquerdo acenderá). Pressione novamente para desativar o sistema. 20 INFORMAÇÕES Passa por (depois que cada botão é pressionado): • Horímetro (na partida) • Rotações do motor • Voltagem da bateria • Relógio de manutenção (mantenha pressionado por sete segundos quando for exibido, para reiniciar o relógio de manutenção). • Códigos de serviço* 21 DESBLOQUEIO DA TRAÇÃO Funciona somente quando a barra do assento está elevada e o motor funcionando. Pressione uma vez para destravar o freio. Permite usar as alavancas de comando ou joysticks(s) para mover a máquina para a frente ou para trás quando usar o implemento retroescavadeira. (Consulte DESBLOQUEIO DA TRAÇÃO neste manual). Pressione a segunda vez para travar os freios. 22 PRESSIONE PARA OPERAR A CARREGADEIRA Pressione para acionar o BICS™ quando a barra do assento estiver abaixada e o operador sentado na posição de operação. O botão se iluminará. Mantenha pressionado por três segundos para acessar os menus de ajuste de resposta de tração e compensação de desvio da direção. (Consulte RESPOSTA DE TRAÇÃO e COMPENSAÇÃO DE DESVIO DE DIREÇÃO, neste manual). 23 FREIO DE ESTACIONAMENTO (standard em todas as carregadeiras) Pressione a parte superior para acionar o freio de estacionamento. Pressione a parte inferior para liberar. (Consulte FREIO DE ESTACIONAMENTO, neste manual.) 29 of 220 Dealer Copy -- Not for Resale
- 30. 28 Manual deOperação e Manutenção - S850 IDENTIFICAÇÃO DO PAINEL DE INSTRUMENTOS (CONT.) Painel Esquerdo (Modelos Recentes) Figura 12 O painel esquerdo [Figura 12] é o mesmo para todas as máquinas, independentemente dos opcionais e acessórios. REF. DESCRIÇÃO FUNÇÃO / OPERAÇÃO 1 MARCADOR DE TEMPERATURA DO MOTOR Mostra a temperatura do líquido de arrefecimento do motor. 2 SINAL DIRECIONAL ESQUERDO (opcional) Indica que os sinais direcionais à esquerda estão LIGADOS. 3 ADVERTÊNCIA GERAL Mau funcionamento de uma ou mais funções da máquina. (Consulte os Códigos de Serviço*) 4 DUAS VELOCIDADES Regime de alta selecionado. 5 MAU FUNCIONAMENTO DO MOTOR Falha ou mau funcionamento do motor (Consulte os Códigos de Serviço*) 6 TEMPERATURA DO LÍQUIDO DE ARREFECIMENTO DO MOTOR Temperatura do líquido de arrefecimento do motor alta ou erro do sensor. 7 TELA DO MONITOR Exibe informações. (Consulte Tela do monitor, neste manual). 8 CINTO DE SEGURANÇA Instrui o operador a apertar o cinto. Permanece aceso por 45 segundos. 9 BARRA DO ASSENTO A luz fica acesa quando a barra do assento está ELEVADA. 10 VÁLVULA DE ELEVAÇÃO E INCLINAÇÃO A luz acende quando as funções de elevação e inclinação não podem ser operadas. 11 FREIO DE ESTACIONAMENTO A luz acende quando a carregadeira não pode ser deslocada. P-90726K 1 4 5 6 7 8 3 2 13 9 10 11 12 14 15 16 18 19 20 21 23 24 22 25 17 30 of 220 Dealer Copy -- Not for Resale
- 31. 29 Manual deOperação e Manutenção - S850 IDENTIFICAÇÃO DO PAINEL DE INSTRUMENTOS (CONT.) Painel Esquerdo (Modelos Recentes) (Cont.) * Este manual contém uma tabela com descrições dos Códigos de serviço. (Consulte CÓDIGOS DE DIAGNÓSTICO DE SERVIÇO, na Página 175.) REF. DESCRIÇÃO FUNÇÃO / OPERAÇÃO 12 SINAL DIRECIONAL DIREITO (opcional) Indica que os sinais direcionais à direita estão LIGADOS. 13 FILTRO DE PARTICULADOS DE DIESE (DPF) / FLUIDO DE ESCAPE DE DIESEL (DEF) Não usado 14 CINTO TRANSVERSAL Instrui o operador a apertar o cinto transversal quando operar em regime de alta. Permanece acesa enquanto estiver em regime de alta. 15 MAU FUNCIONAMENTO DO SISTEMA HIDRÁULICO Falha ou mau funcionamento do sistema hidráulico. (Consulte os Códigos de Serviço*) 16 COMBUSTÍVEL Nível de combustível baixo ou erro do sensor. 17 NÍVEL DE FLUIDO PARA ESCAPE DE DIESEL (DEF) Não usado 18 INDICADOR DE COMBUSTÍVEL Mostra a quantidade de combustível no tanque. 19 DIANTEIROS Pressione uma vez para acender os faróis de serviço DIANTEIROS e as lanternas TRASEIRAS. (O LED verde esquerdo acende). Pressione pela segunda vez para acender também os faróis de serviço TRASEIROS. (Os LEDs verdes esquerdo e direito acendem). Pressione a terceira vez para apagar todas as luzes. (LEDs verdes esquerdo e direito apagados). Mantenha pressionado por 5 segundos para exibir a versão do software na tela do monitor. 20 MARCHA LENTA AUTOMÁTICA Não usado Mova o cursor para a esquerda na TELA DO MONITOR quando usar determinados menus do botão INFORMAÇÕES. 21 HIDRÁULICOS AUXILIARES sem alta vazão opcional Pressione uma vez para ativar o sistema hidráulico auxiliar. (O LED verde esquerdo acende). Pressione novamente para desativar o sistema. HIDRÁULICOS AUXILIARES com alta-vazão opcional Pressione uma vez para ativar o sistema hidráulico auxiliar. (O LED verde esquerdo acende). Pressione pela segunda vez para acionar os hidráulicos auxiliares de ALTA VAZÃO. (Os LEDs verdes esquerdo e direito acendem). Pressione pela terceira vez para desativar os hidráulicos auxiliares. (LEDs verdes esquerdo e direito apagados). Mova o cursor para a direita na TELA DO MONITOR quando usar determinados menus do botão INFORMAÇÕES. 22 INFORMAÇÕES Passa por (depois que cada botão é pressionado): • Horímetro (na partida) • Rotações do motor • Voltagem da bateria. • Menu da Resposta de tração • Menu da Compensação de desvio de direção • Relógio de manutenção (Mantenha pressionado por 7 segundos quando exibido para zerar o relógio de manutenção.) • Códigos de serviço* 23 DESBLOQUEIO DA TRAÇÃO Funciona somente quando a barra do assento está elevada e o motor funcionando. Pressione uma vez para destravar o freio. Permite usar as alavancas de comando ou joysticks(s) para mover a máquina para frente ou para trás quando usar o implemento retroescavadeira. (Consulte DESBLOQUEIO DA TRAÇÃO neste manual). Pressione a segunda vez para travar os freios. 24 PRESSIONE PARA OPERAR A CARREGADEIRA Pressione para acionar o BICS™ quando a barra do assento estiver abaixada e o operador sentado na posição de operação. O botão se iluminará. 25 FREIO DE ESTACIONAMENTO (standard em todas as carregadeiras) Pressione a parte superior para acionar o freio de estacionamento. Pressione a parte inferior para liberar. (Consulte FREIO DE ESTACIONAMENTO, neste manual.) 31 of 220 Dealer Copy -- Not for Resale
- 32. 30 Manual deOperação e Manutenção - S850 IDENTIFICAÇÃO DO PAINEL DE INSTRUMENTOS (CONT.) Tela do Monitor A tela do monitor pode exibir as seguintes informações: • Horas de operação. • Rotações por minuto do motor (rpm). • Configuração do controle de velocidade. • Contagem regressiva do relógio de manutenção. • Voltagem da bateria. • Códigos de serviço. • Contagem regressiva de preaquecimento do motor. • Ajuste da compensação de desvio de direção. • Ajuste de resposta de tração. Figura 13 A tela do monitor é mostrada na [Figura 13]. O monitor de dados exibe as horas de operação na partida. 1. Exibição de dados 2. Horímetro 3. Controle de velocidade 4. Preaquecimento do motor 5. Rotações do motor por minuto 6. Voltagem da bateria / carga 7. Serviço P-76461A 7 1 6 5 4 3 2 32 of 220 Dealer Copy -- Not for Resale
- 33. 31 Manual deOperação e Manutenção - S850 IDENTIFICAÇÃO DO PAINEL DE INSTRUMENTOS (CONT.) Painel Direito (Standard Com Chave) Figura 14 Esta máquina pode ser equipada com um painel standard com chave [Figura 14]. 1. Chave de ignição: usada para ligar e desligar o sistema elétrico da carregadeira e para dar partida e desligar o motor. 2. Interruptor de padrão de controle dos Controles joystick selecionáveis (SJC) (Opcional): Pressione a parte superior para selecionar padrão de controle ‘ISO’; pressione a parte inferior para padrão de controle ‘H’. P-85285C 1 2 33 of 220 Dealer Copy -- Not for Resale
- 34. 32 Manual deOperação e Manutenção - S850 IDENTIFICAÇÃO DO PAINEL DE INSTRUMENTOS (CONT.) Painel Direito (Com Partida Sem Chave) Figura 15 Esta máquina pode ser equipada com um painel com partida sem chave [Figura 15]. 1. Teclado (teclas 1 a 0): usado para inserir um código numérico (senha) para permitir a partida do motor. Será exibido um asterisco na tela do monitor do painel esquerdo a cada tecla pressionada. 2. Tecla LOCK (BLOQUEAR): usada para bloquear o teclado. A tecla de bloqueio exibirá uma luz vermelha para indicar que é preciso uma senha para dar partida na carregadeira. (Consulte Dispensa Temporária da Senha, na Página 187.) 3. Tecla UNLOCK (DESBLOQUEAR): usada para desbloquear o teclado. A tecla de desbloqueio exibirá uma luz verde para indicar que pode ser dada partida sem uma senha. (Consulte Dispensa Temporária da Senha, na Página 187.) 4. Chave de ignição: usada para ligar e desligar o sistema elétrico da carregadeira e para dar partida e desligar o motor. 5. Interruptor de padrão de controle dos Controles joystick selecionáveis (SJC) (Opcional): Pressione a parte superior para selecionar padrão de controle ‘ISO’; pressione a parte inferior para padrão de controle ‘H’. Figura 16 Os modelos antigos usavam um conjunto de interruptor de botão de pressão [Figura 16] em vez de uma chave de partida. P-90819L 4 5 1 2 3 P-90214B 34 of 220 Dealer Copy -- Not for Resale
- 35. 33 Manual deOperação e Manutenção - S850 IDENTIFICAÇÃO DO PAINEL DE INSTRUMENTOS (CONT.) Painel Direito (Painel de Instrumentos Deluxe) Figura 17 Esta máquina pode ser equipada com um painel com instrumentação Deluxe [Figura 17]. 1. Teclado (1 até 0): o teclado tem duas funções: - Inserir um código numérico (senha) para permitir a partida do motor. - Inserir um número conforme indicado para uso mais abrangente da tela do monitor. 2. Tela do monitor: a tela do monitor é onde são mostradas todas as configurações, monitoramento e condições de erros do sistema. 3. Botões de rolagem: usados para rolar através das opções da tela do monitor. 4. Botão CONFIRMA: usado para fazer seleções na tela do monitor. 5. Chave de ignição: usada para ligar e desligar o sistema elétrico da carregadeira e para dar partida e desligar o motor. 6. Interruptor de padrão de controle dos Controles joystick selecionáveis (SJC) (Opcional): Pressione a parte superior para selecionar padrão de controle ‘ISO’; pressione a parte inferior para padrão de controle ‘H’. Figura 18 Os modelos antigos usavam um conjunto de interruptor de botão de pressão [Figura 18] em vez de uma chave de partida. P-90212M 6 2 4 1 3 5 P-90214B 35 of 220 Dealer Copy -- Not for Resale
- 36. 34 Manual deOperação e Manutenção - S850 IDENTIFICAÇÃO DO PAINEL DE INSTRUMENTOS (CONT.) Painel Direito (Painel de Instrumentos Deluxe) (Cont.) Figura 19 A primeira tela que você verá em sua nova carregadeira será como ilustrado na [Figura 19]. Quando esta tela está no monitor é possível digitar a senha e dar a partida no motor ou mudar o idioma padrão. NOTA: Sua nova carregadeira (com painel de instrumentos Deluxe) terá uma senha do proprietário. Seu distribuidor lhe fornecerá essa senha. Mude a senha para uma que você se lembre facilmente, para evitar o uso não autorizado da carregadeira. (Consulte Mudança da Senha do Proprietário, na Página 188.) Mantenha sua senha em local seguro para futuras consultas. Mudança de Idioma: Pressione o botão de rolagem esquerdo ou direito para selecionar o idioma. O idioma selecionado será o idioma padrão usado pelo painel de instrumentos Deluxe [Figura 19]. O idioma pode ser alterado a qualquer momento. (Consulte CONFIGURAÇÃO DO PAINEL DE CONTROLE, na Página 183.) Digite a Senha: Use os números no teclado para digitar a senha e pressione o botão [ENTER]. Aparecerá um símbolo na tela do monitor para cada número digitado [Figura 19]. O botão de rolagem esquerdo pode ser usado para retroceder se for digitado um número incorreto. Se não for digitada a senha correta, [INVALID PASSWORD TRY AGAIN] [SENHA INVÁLIDA TENTE NOVAMENTE] aparecerá na tela do monitor e a senha terá que ser digitada novamente. Consulte CONFIGURAÇÃO DO PAINEL DE CONTROLE para obter descrição detalhada das telas e configurar o sistema para seu uso. (Consulte CONFIGURAÇÃO DO PAINEL DE CONTROLE, na Página 183.) NA3017 36 of 220 Dealer Copy -- Not for Resale
- 37. 35 Manual deOperação e Manutenção - S850 IDENTIFICAÇÃO DO PAINEL DE INSTRUMENTOS (CONT.) Painel de Interruptores Esquerdo Painel de Interruptores Direito Figura 20 NOTA: Modelos antigos não tinham as posições dos interruptores quatro e cinco no painel de interruptores direito. 1 NA3325 2 3 4 5 2 1 3 ITEM DESCRIÇÃO FUNÇÃO / OPERAÇÃO 1 LUZES INTERMITENTES QUÁDRUPLAS (Opcional) Pressione a parte superior para ACENDER; inferior para APAGAR. 2 BALIZA ROTATIVA (Opcional) OU LUZ ESTROBOSCÓPICA (Opcional) Pressione a parte superior para ACENDER; inferior para APAGAR. 3 POSICIONAMENTO HIDRÁULICO DA CAÇAMBA (Opcional) Pressione a parte superior para acionar o posicionamento hidráulico da caçamba; parte inferior para liberar. 4 CONTROLE AUTOMÁTICO DE DESLOCAMENTO (Opcional) Pressione a parte superior para acionar o Controle automático de deslocamento ou a parte inferior para liberar. 5 ILUMINAÇÃO LATERAL (Opcional) Pressione a parte superior para ACENDER; inferior para APAGAR. NOTA: DESLIGUE a iluminação lateral ao trafegar em vias públicas. ITEM DESCRIÇÃO FUNÇÃO / OPERAÇÃO 1 POWER BOB-TACH (Opcional) Mantenha pressionada a seta para cima para desengatar as cunhas do Bob-Tach. Mantenha pressionada a seta para baixo para engatar as cunhas do Bob-Tach nos furos na estrutura de montagem do implemento. 2 NÃO USADO – – – 3 VENTILADOR REVERSÍVEL (Opcional) Operação automática - posição central; Operação manual - pressione momentaneamente a parte superior; pressione a parte inferior para desativar. 37 of 220 Dealer Copy -- Not for Resale
- 38. 36 Manual deOperação e Manutenção - S850 IDENTIFICAÇÃO DO PAINEL DE INSTRUMENTOS (CONT.) Painel Inferior Esquerdo Figura 21 Painel Inferior Direito Figura 22 REF. DESCRIÇÃO FUNÇÃO / OPERAÇÃO 1 MOTOR DO VENTILADOR (Opcional) Gire no sentido horário para aumentar a velocidade; anti-horário para diminuir. Há quatro posições; DESL-1-2-3. 2 INTERRUPTOR DO AR- CONDICIONADO / DESEMBAÇADOR (Opcional) Pressione a parte superior para ligar; inferior para desligar. O interruptor acenderá quando acionado. O motor do ventilador (item 1) deve estar LIGADO para o A/C operar. 3 CONTROLE DE TEMPERATURA (Opcional) Gire no sentido horário para aumentar a temperatura; anti-horário para diminuir. 4 ALTO-FALANTE (Opcional) Alto-falante esquerdo usado com o rádio opcional. P-85282 1 2 3 4 REF. DESCRIÇÃO FUNÇÃO / OPERAÇÃO 1 TOMADA DE ENERGIA Fornece um receptáculo de 12 volts para acessórios. 2 RÁDIO (Opcional) Consulte Rádio, neste manual. 3 TOMADA PARA FONE DE OUVIDO (Opcional) Usada para conectar fones de ouvido na saída do rádio opcional. Quando usada, silencia automaticamente os alto-falantes. 4 ALTO-FALANTE (Opcional) Alto-falante direito usado com o rádio opcional. P-85267D 4 3 2 1 38 of 220 Dealer Copy -- Not for Resale
- 39. 37 Manual deOperação e Manutenção - S850 IDENTIFICAÇÃO DO PAINEL DE INSTRUMENTOS (CONT.) Rádio Esta máquina pode ser equipada com um rádio. Figura 23 A tabela na próxima página mostra a DESCRIÇÃO e a FUNÇÃO / OPERAÇÃO de cada controle do rádio [Figura 23]. NOTA: Consulte MONITOR na tabela para ver instruções de ajuste do relógio. P-85255 1 9 11 12 13 14 15 17 8 2 3 4 5 6 7 16 10 39 of 220 Dealer Copy -- Not for Resale
- 40. 38 Manual deOperação e Manutenção - S850 IDENTIFICAÇÃO DO PAINEL DE INSTRUMENTOS (CONT.) Rádio (Cont.) REF. DESCRIÇÃO FUNÇÃO / OPERAÇÃO 1 LIGA / DESLIGA Pressione para LIGAR; pressione novamente para DESLIGAR. 2 MUDO Pressione para silenciar a saída de áudio; aparecerá [MUTE] na tela do monitor; pressione novamente para DESLIGAR. 3 MONITOR Pressione para alternar entre o modo de função (mostrando a frequência do sintonizador, entrada auxiliar, faixa de informação do tempo ou cronômetro) e o modo relógio. Mantenha pressionado para entrar no modo de ajuste do relógio; use o botão de diminuir a frequência (TUN -) para ajustar as horas e o botão aumentar a frequência (TUN +) para ajustar os minutos; a operação normal retornará automaticamente. 4 FAIXA Pressione para selecionar o modo sintonizador. Pressione para alternar entre 2 faixas AM (ondas médias) e 3 faixas FM. 5 AUXILIAR Pressione para selecionar o modo entrada auxiliar. Dispositivos de áudio portáteis (MP3, etc.) devem ser acoplados à tomada auxiliar. 6 FAIXA DE INFORMAÇÃO DO TEMPO Pressione para selecionar faixa de informação do tempo; use os botões de aumentar ou diminuir a frequência para ajustar na estação mais nítida. O recurso de alerta meteorológico, se ativado, mudará automaticamente da função atual para a faixa de informação do tempo se for recebido um alerta meteorológico. Consulte AJUSTE DE ÁUDIO / MENU nesta tabela. 7 CRONÔMETRO Pressione para acessar o modo cronômetro. Pressione para iniciar a função cronômetro; pressione novamente para parar o cronômetro; pressione novamente para reiniciar e mantenha pressionado para sair do modo cronômetro. 8 TELA DO MONITOR Mostra a hora, a frequência e as funções ativadas. 9 AUMENTAR VOLUME Ajusta o volume para cima; o volume atual (0 a 40) aparecerá brevemente no monitor. 10 AJUSTE DE ÁUDIO / MENU AJUSTE DE ÁUDIO: pressione para alternar entre os ajustes de grave, agudo e equilíbrio; use aumentar volume e diminuir volume para ajustar quando a opção desejada for exibida; a operação normal reiniciará automaticamente. AJUSTE DO MENU: mantenha pressionado por três segundos para entrar nas configurações de ajuste do menu; pressione para alternar entre os ajustes a seguir; use aumentar volume e diminuir volume para ajustar quando a opção desejada for mostrada; a operação normal reiniciará automaticamente. • Bipe de confirmação (On ou Off) – Determina se o bipe soará a cada pressão de botão. • Região de operação (USA ou Europa) – Seleciona a região apropriada. • Relógio (12 ou 24) – Seleciona o monitor do relógio de 12 horas ou 24 horas. • Brilho (Low, Medium ou High) – Determina o nível (baixo, médio ou alto) de brilho do mostrador. • Cor da luz de fundo (Amber ou Green) – Determina a cor (âmbar ou verde) da tela do monitor. • Volume ao ligar (0 a 40) - Seleciona o ajuste de volume padrão quando o rádio é ligado. • Alerta meteorológico (On ou Off) - Determina se o recurso de alerta meteorológico está ativado. 11 DIMINUIR FREQUÊNCIA Pressione para sintonizar manualmente a frequência para baixo. 12 AUMENTAR FREQUÊNCIA Pressione para sintonizar manualmente a frequência para cima. 13 DIMINUIR VOLUME Ajusta o volume para baixo; o volume atual (0 a 40) aparecerá brevemente na tela do monitor. 14 BUSCA DE FREQUÊNCIA PARA BAIXO Pressione para sintonizar automaticamente a frequência para baixo na próxima estação com sinal potente. 15 BUSCA DE FREQUÊNCIA PARA CIMA Pressione para sintonizar automaticamente a frequência para cima na próxima estação com sinal potente. 16 ESTAÇÕES PREDEFINIDAS Usados para armazenar e recuperar estações para cada faixa AM e FM. Mantenha pressionado para armazenar a estação atual; pressione o botão para recuperar a estação. 17 TOMADA DE ENTRADA AUXILIAR Conecte a saída da linha de dispositivo portátil de áudio (MP3, etc.) na tomada de 3,5 mm (1/8 pol.) e pressione o botão AUXILIAR. 40 of 220 Dealer Copy -- Not for Resale
- 41. 39 Manual deOperação e Manutenção - S850 IDENTIFICAÇÃO DO PAINEL DE INSTRUMENTOS (CONT.) Sistema de Câmera de Visão Traseira Esta máquina pode estar equipada com um sistema de câmera de visão traseira. O sistema de câmera de visão traseira não substitui manter outras pessoas afastadas da área de trabalho. Os operadores devem permanecer plenamente conscientes dos arredores usando a visualização direta e o sistema de câmera de visão traseira. O operador deve reparar e manter o sistema da câmera para assegurar o funcionamento correto. Figura 24 O monitor da câmera encontra-se acima da porta dianteira [Figura 24]. NOTA: Objetos visualizados no monitor da câmera estão mais próximos do que aparentam. O ícone rotativo (item 1) [Figura 24] no canto superior esquerdo do monitor indica uma transmissão ao vivo da câmera. Se o ícone congelar, isso indica que a câmera não está fornecendo uma transmissão ao vivo e pode ser necessário reparo. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE • Sempre mantenha outras pessoas afastadas da área de trabalho e do caminho de deslocamento. • O operador deve manter uma visão clara da direção de deslocamento e olhar antes e durante o movimento da máquina. • O alarme de ré deve soar ao operar a máquina em marcha à ré. W-2783-0118 Figura 25 A tabela abaixo explica a função de cada botão (item 1) [Figura 25] no monitor da câmera. Configurações do menu usadas normalmente: • PICTURE (IMAGEM) - Brilho, contraste, cor, matiz • SETTING (AJUSTE) - Protetor de tela, ligar automaticamente • MISCELLANEOUS (DIVERSOS) - Idioma, reiniciar. P127716 1 ITEM DESCRIÇÃO FUNÇÃO / OPERAÇÃO LIGA / DESLIGA Pressione para LIGAR o monitor; pressione novamente para DESLIGAR. P/ CIMA Pressione para navegar para cima pelas opções na tela do menu; também usado para ajustar as configurações do menu. P/ BAIXO Pressione para navegar para baixo pelas opções na tela do menu; também usado para ajustar as configurações do menu. SELECIONAR Pressione para selecionar a função destacada a configuração da opção. Pressionar o boltão Selecionar enquanto está na tela principal muda a entrada da câmera para uma tela em branco identificada como CAM2 ou CAM3. Pressione o botão até que a entrada retorne a CAM1 para operação normal do sistema. MENU Pressione para entrar nas configurações do menu; também usado para retornar ao menu anterior. NA13739 1 41 of 220 Dealer Copy -- Not for Resale
- 42. 40 Manual deOperação e Manutenção - S850 IDENTIFICAÇÃO DO PAINEL DE INSTRUMENTOS (CONT.) Sistema de Câmera de Visão Traseira (Cont.) Figura 26 A câmera traseira (item 1) está localizada dentro de um suporte (item 2) [Figura 26] montado na parte superior da porta traseira. Execute o seguinte, diariamente ou conforme necessário: • Limpe a lente da câmera usando um pano macio e água limpa. • Remova lama, neve, gelo ou outros detritos que possam afetar a visão clara fornecida pelo sistema da câmera. • Verifique o ajuste correto da câmera. Ajuste a câmera se necessário. • Substitua componentes danificados do sistema da câmera de visão traseira. Consulte o seu distribuidor Bobcat para manutenção e peças. Ajuste da Câmera Traseira Figura 27 Execute as seguintes etapas para ajustar a câmera traseira: 1. Faça uma marca no solo a 1,25 m (4 pés) da traseira da máquina. 2. Afrouxe os parafusos (item 1) [Figura 27] da braçadeira que fixa a câmera. 3. Gire a chave de partida para RUN (FUNCIONA) sem dar partida no motor. LIGUE o monitor. Figura 28 4. Olhe para o monitor da câmera pela janela traseira da máquina. A imagem deve ser como um espelho; um objeto à esquerda da máquina aparece na esquerda do monitor. Consulte o menu do monitor para ajustar, se necessário. 5. Ajuste a câmera para baixo até que a porta traseira (item 2) apenas fique visível no monitor. Certifique-se de que a câmera esteja centralizada entre a esquerda e a direita. A marca no solo (item 1) [Figura 28] da etapa 1deve estar visível no monitor. 6. Aperte os parafusos com 0,8 a 1,0 N•m (7 a 8,8 pol.- lb) de torque. 7. Gire a chave para a posição OFF (DESLIGADA). P127717 2 1 NA3351 1 P127716 2 1 42 of 220 Dealer Copy -- Not for Resale
- 43. 41 Manual deOperação e Manutenção - S850 IDENTIFICAÇÃO DOS CONTROLES Esta carregadeira possui duas configurações de controle disponíveis para operar as funções de elevação / inclinação e deslocamento / direção: • Controles standard com potência auxiliar (SCPA) [Figura 29] - Usam os pedais para as funções de elevação e inclinação. - Usa as alavancas de comando com potência auxiliar para deslocamento e direção da carregadeira. • Controles joystick selecionáveis (SJC) (Opcional) [Figura 30] - Usam os joysticks para as funções de elevação / inclinação e deslocamento / direção da carregadeira. 43 of 220 Dealer Copy -- Not for Resale
- 44. 42 Manual deOperação e Manutenção - S850 IDENTIFICAÇÃO DOS CONTROLES (CONT.) Controles Standard com Potência Aauxiliar (SCPA) Figura 29 * Também usado como controle de função do implemento: consulte o manual de operação e manutenção do implemento. REF. DESCRIÇÃO FUNÇÃO / OPERAÇÃO 1 CONTROLE DE DUAS VELOCIDADES Também: CONTROLE DE VELOCIDADE Consulte CONTROLE DE DUAS VELOCIDADES neste manual. Consulte CONTROLE DE VELOCIDADE neste manual. * 2 COMPENSAÇÃO DE DESVIO DE DIREÇÃO Também: RESPOSTA DE TRAÇÃO Consulte COMPENSAÇÃO DE DESVIO DE DIREÇÃO neste manual. Consulte RESPOSTA DE TRAÇÃO neste manual. 3 HIDRÁULICOS AUXILIARES TRASEIROS (opcional) Também: CONTROLE DA FUNÇÃO DO IMPLEMENTO Consulte Operação dos hidráulicos auxiliares TRASEIROS neste manual Consulte DISPOSITIVO DE CONTROLE DE IMPLEMENTOS neste manual. * 4 COMPENSAÇÃO DE DESVIO DE DIREÇÃO Também: RESPOSTA DE TRAÇÃO Consulte COMPENSAÇÃO DE DESVIO DE DIREÇÃO neste manual. Consulte RESPOSTA DE TRAÇÃO neste manual. 5 CONTROLE DA FUNÇÃO DO IMPLEMENTO Consulte DISPOSITIVO DE CONTROLE DE IMPLEMENTOS neste manual. 6 CONTROLE DE VELOCIDADE Consulte CONTROLE DE VELOCIDADE neste manual. 7 BUZINA DIANTEIRA Pressione o interruptor dianteiro para acionar a buzina dianteira. 8 CONTROLE DE ACELERAÇÃO DO MOTOR Consulte CONTROLE DE ACELERAÇÃO DO MOTOR neste manual. 9 ALAVANCAS DE COMANDO Consulte DESLOCAMENTO E DIREÇÃO DA CARREGADEIRA neste manual. 10 PEDAL DO BRAÇO DE ELEVAÇÃO Consulte CONTROLES HIDRÁULICOS neste manual. 11 PEDAL DE INCLINAÇÃO Consulte CONTROLES HIDRÁULICOS neste manual. 12 CONTROLE BY-PASS DO BRAÇO DE ELEVAÇÃO Consulte CONTROLE BYPASS DO BRAÇO DE ELEVAÇÃO neste manual. 13 CONTROLE DA FUNÇÃO DO IMPLEMENTO Consulte DISPOSITIVO DE CONTROLE DE IMPLEMENTOS neste manual. * 14 NÃO USADO - - - 15 HIDRÁULICOS AUXILIARES DIANTEIROS Consulte Operação dos hidráulicos auxiliares DIANTEIROS neste manual * 16 NÃO USADO - - - 17 SINAIS DIRECIONAIS (opcional) Pressione a parte superior para acionar o sinal à direita; pressione novamente para desligar. Pressione a parte inferior para acionar o sinal à esquerda; pressione novamente para desligar. 18 NÃO USADO - - - 19 CONTROLE DE VAZÃO CONTÍNUA PARA HIDRÁULICOS AUXILIARES Consulte Operação dos hidráulicos auxiliares DIANTEIROS (VAZÃO CONTÍNUA) neste manual B-19873A / NA1828 / B-19874B 18 9 6 3 4 2 1 5 12 11 13 14 15 16 17 7 19 8 10 44 of 220 Dealer Copy -- Not for Resale
- 45. 43 Manual deOperação e Manutenção - S850 IDENTIFICAÇÃO DOS CONTROLES (CONT.) Controles Joystick Selecionáveis (SJC) Figura 30 * Também usado como controle de função do implemento: consulte o manual de operação e manutenção do implemento. REF. DESCRIÇÃO FUNÇÃO / OPERAÇÃO 1 CONTROLE DE DUAS VELOCIDADES (opcional) Também: CONTROLE DE VELOCIDADE Consulte CONTROLE DE DUAS VELOCIDADES neste manual. Consulte CONTROLE DE VELOCIDADE neste manual. * 2 COMPENSAÇÃO DE DESVIO DE DIREÇÃO Também: RESPOSTA DE TRAÇÃO Consulte COMPENSAÇÃO DE DESVIO DE DIREÇÃO neste manual. Consulte RESPOSTA DE TRAÇÃO neste manual. 3 HIDRÁULICOS AUXILIARES TRASEIROS (opcional) Também: CONTROLE DA FUNÇÃO DO IMPLEMENTO Consulte Operação dos hidráulicos auxiliares TRASEIROS neste manual Consulte DISPOSITIVO DE CONTROLE DE IMPLEMENTOS neste manual. * 4 COMPENSAÇÃO DE DESVIO DE DIREÇÃO Também: RESPOSTA DE TRAÇÃO Consulte COMPENSAÇÃO DE DESVIO DE DIREÇÃO neste manual. Consulte RESPOSTA DE TRAÇÃO neste manual. 5 CONTROLE DA FUNÇÃO DO IMPLEMENTO Consulte DISPOSITIVO DE CONTROLE DE IMPLEMENTOS neste manual. 6 CONTROLE DE VELOCIDADE Consulte CONTROLE DE VELOCIDADE neste manual. 7 BUZINA DIANTEIRA Pressione o interruptor dianteiro para acionar a buzina dianteira. 8 CONTROLE DE ACELERAÇÃO DO MOTOR (MANUAL) Consulte CONTROLE DE ACELERAÇÃO DO MOTOR neste manual. 9 JOYSTICKS Consulte DESLOCAMENTO E DIREÇÃO DA CARREGADEIRA e CONTROLES HIDRÁULICOS neste manual. 10 APOIOS PARA OS PÉS Mantenha os pés nos apoios o tempo todo. 11 CONTROLE DE ACELERAÇÃO DO MOTOR (PEDAL) Consulte CONTROLE DE ACELERAÇÃO DO MOTOR neste manual. 12 CONTROLE BY-PASS DO BRAÇO DE ELEVAÇÃO Consulte CONTROLE BYPASS DO BRAÇO DE ELEVAÇÃO neste manual. 13 CONTROLE DA FUNÇÃO DO IMPLEMENTO Consulte DISPOSITIVO DE CONTROLE DE IMPLEMENTOS neste manual. * 14 NÃO USADO - - - 15 HIDRÁULICOS AUXILIARES DIANTEIROS Consulte Operação dos hidráulicos auxiliares DIANTEIROS neste manual * 16 NÃO USADO - - - 17 SINAIS DIRECIONAIS (opcional) Pressione a parte superior para acionar o sinal à direita; pressione novamente para desligar. Pressione a parte inferior para acionar o sinal à esquerda; pressione novamente para desligar. 18 CONTROLE DE FLUTUAÇÃO Consulte CONTROLES HIDRÁULICOS neste manual. 19 CONTROLE DE VAZÃO CONTÍNUA PARA HIDRÁULICOS AUXILIARES Consulte Operação dos hidráulicos auxiliares DIANTEIROS (VAZÃO CONTÍNUA) neste manual 6 3 4 2 1 5 7 NA3108 / NA1165A / NA3109 18 13 14 15 16 17 19 9 12 11 8 10 45 of 220 Dealer Copy -- Not for Resale
- 46. 44 Manual deOperação e Manutenção - S850 CABINE DO OPERADOR Descrição A carregadeira Bobcat possui uma cabine do operador (ROPS e FOPS) como equipamento standard para proteger o operador contra capotamento e queda de objetos. O cinto de segurança deve ser usado para proteção contra capotamento. ADVERTÊNCIA Nunca modifique a cabine do operador soldando, esmerilhando, furando ou adicionando implementos sem ser instruído para isso pela Bobcat Company. Modificações na cabine podem causar perda de proteção do operador contra capotamento ou queda de objetos, e resultar em ferimentos ou morte. W-2069-0200 Janelas Laterais Esta máquina pode ser equipada com janelas laterais. Figura 31 Pressione o botão (item 1) [Figura 31] e deslize-o para trás para abrir a janela. Solte o botão no recorte para travar na posição desejada. Pressione o botão e deslize- o para frente para fechar a janela. Operação da Porta Esta máquina pode ser equipada com uma porta dianteira. Figura 32 Aperte o botão (item 1) e puxe a maçaneta para abrir a porta dianteira. Há uma fechadura no botão (detalhe) [Figura 32] para trancar a porta dianteira quando a carregadeira não está em uso. Figura 33 Empurre a porta para fechar usando a maçaneta (item 2) [Figura 33]. Puxe a alavanca (item 1) em sua direção para destravar a porta dianteira. Empurre a maçaneta (item 2) [Figura 33] para abrir a porta dianteira. P-85314A 1 P-90351A 1 P-90684F 1 2 46 of 220 Dealer Copy -- Not for Resale
- 47. 45 Manual deOperação e Manutenção - S850 CABINE DO OPERADOR (CONT.) Limpador Dianteiro Esta máquina pode ser equipada com um limpador dianteiro. Figura 34 Pressione o lado esquerdo do interruptor (item 1) [Figura 34] para ligar o limpador dianteiro (mantenha pressionado para jato de líquido). Pressione o lado direito para desligar o limpador. Figura 35 O tanque de fluido lavador localiza-se no lado esquerdo da cabine do operador. Verifique o nível de fluido no visor (item 1). Remova a tampa (item 2) [Figura 35] para adicionar fluido lavador. Luz da Cabine Esta máquina pode ser equipada com uma luz na cabine. A luz da cabine encontra-se acima do ombro esquerdo do operador. Mais de um tipo pode ser encontrado nesta máquina. A operação de cada um é explicada abaixo. Figura 36 Aperte este lado do botão (item 1) para ACENDER a luz. Coloque o botão na posição intermediária (item 2) para APAGAR a luz. Aperte este lado do botão (item 3) [Figura 36] para ACENDER e APAGAR a luz com a porta. Alguns modelos usam uma luz da cabine com um interruptor de duas posições (Detalhe). Aperte este lado do interruptor (item 4, no detalhe) para ACENDER a luz. Aperte este lado do interruptor (item 5, no detalhe) [Figura 36] para APAGAR a luz. Figura 37 Aperte qualquer dos lados da lente (item 1) [Figura 37] para ACENDER a luz. Retorne a lente à posição central para APAGAR a luz. P-90601A 1 2 1 P-90350 P-85586 1 2 3 P-85586B 5 4 P-85586C 1 47 of 220 Dealer Copy -- Not for Resale
- 48. 46 Manual deOperação e Manutenção - S850 SISTEMA DA BARRA DO ASSENTO Operação Figura 38 O Sistema da barra do assento possui uma barra articulada com apoios para os braços (item 1) [Figura 38]. O operador controla o uso da barra do assento. A barra do assento na posição abaixada ajuda a manter o operador no assento. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Quando operar a máquina: • Mantenha o cinto de segurança apertado com firmeza. • A barra do assento deve ficar abaixada. • Mantenha os pés nos pedais ou apoios e as mãos nos controles. W-2261-0909 Quando a barra do assento está abaixada, o motor funcionando, o botão PRESSIONE PARA OPERAR acionado e o freio de estacionamento está liberado, as funções de elevação, inclinação e tração podem ser operadas. Quando a barra do assento estiver elevada as funções de elevação, inclinação e tração estarão desativadas e ambos os pedais (se equipados) travarão quando retornarem à posição NEUTRA. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Antes de sair do assento do operador: • Abaixe o braço de elevação e apoie o implemento nivelado sobre o solo. • Desligue o motor. • Acione o freio de estacionamento. • Eleve a barra do assento. • Mova todos os controles para a posição NEUTRA / TRAVADA para certificar-se de que as funções de elevação, inclinação e tração estejam desativadas. O sistema da barra do assento deve desativar essas funções quando a barra do assento está elevada. Consulte seu distribuidor Bobcat para manutenção se os controles não se desativarem. W-2463-1110 P-90674A 1 48 of 220 Dealer Copy -- Not for Resale
- 49. 47 Manual deOperação e Manutenção - S850 SISTEMA BOBCAT DE CONTROLE DE INTERBLOQUEIO (BICS™) Operação ADVERTÊNCIA EVITE FERIMENTOS OU MORTE O Sistema Bobcat de Controle de Interbloqueio (BICS™) deve desativar as funções de elevação, inclinação e tração. Se isto não acontecer, contate seu distribuidor para reparos. NÃO modifique o sistema. W-2151-1111 Figura 39 O Sistema Bobcat de Controle de Interbloqueio (BICS™) possui uma barra articulada com apoio para os braços (item 1) [Figura 39]. O operador controla o uso da barra do assento. O BICS™ requer que o operador esteja sentado na posição de operação com a barra do assento totalmente abaixada para que as funções de elevação, inclinação, auxiliares hidráulicas e de tração possam ser operadas. O cinto de segurança deve ficar afivelado todo o tempo em que você operar a máquina. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Quando operar a máquina: • Mantenha o cinto de segurança apertado com firmeza. • A barra do assento deve ficar abaixada. • Mantenha os pés nos pedais ou apoios e as mãos nos controles. W-2261-0909 Figura 40 Há três luzes indicadoras (itens 1, 2 e 3) [Figura 40] localizadas no painel de instrumentos esquerdo que devem estar APAGADAS para operar a máquina. Quando a barra do assento está abaixada, o motor funcionando, o botão PRESSIONE PARA OPERAR acionado e o freio de estacionamento liberado, as funções de elevação, inclinação, auxiliares hidráulicos e tração podem ser operadas. Quando a barra do assento está elevada as funções de elevação, inclinação, hidráulicas auxiliares e tração estão desativadas. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Antes de sair do assento do operador: • Abaixe o braço de elevação e apoie o implemento nivelado sobre o solo. • Desligue o motor. • Acione o freio de estacionamento. • Eleve a barra do assento. • Mova todos os controles para a posição NEUTRA / TRAVADA para certificar-se de que as funções de elevação, inclinação e tração estejam desativadas. O sistema da barra do assento deve desativar essas funções quando a barra do assento está elevada. Consulte seu distribuidor Bobcat para manutenção se os controles não se desativarem. W-2463-1110 P-90674A 1 NA3267 2 3 1 49 of 220 Dealer Copy -- Not for Resale
- 50. 48 Manual deOperação e Manutenção - S850 CONTROLE BY-PASS DO BRAÇO DE ELEVAÇÃO Operação Figura 41 O Controle bypass do braço de elevação (item 1), [Figura 41] localizado no lado direito do assento do operador (item 1) é usado para abaixar o braço de elevação se o mesmo não puder ser abaixado durante operações normais. 1. Sente-se no assento do operador. 2. Aperte o cinto de segurança e abaixe a barra do assento. 3. Gire o botão (item 1) [Figura 41] 90° no sentido horário. 4. Puxe o botão para cima e segure até que o braço de elevação abaixe. FREIO DE ESTACIONAMENTO Operação Figura 42 Pressione a parte superior do interruptor (item 1) [Figura 42] para acionar o freio de estacionamento. A luz vermelha no interruptor acende. O sistema de tração estará travado. Mova as alavancas de comando ou joystick(s) lentamente para frente e para trás. O bloqueio da TRAÇÃO deve estar acionado. Consulte o seu distribuidor Bobcat para serviço se a carregadeira não parar. Pressione a parte inferior do interruptor (item 2) [Figura 42] para liberar o freio de estacionamento. A luz vermelha no interruptor apaga. O sistema de tração será destravado. NOTA: A luz FREIO DE ESTACIONAMENTO no painel de instrumentos esquerdo irá permanecer ACESA até que o motor entre em funcionamento, o botão PRESSIONE PARA OPERAR seja pressionado e o freio de estacionamento liberado. P-85290B 1 P-85290A P-90681A 1 2 50 of 220 Dealer Copy -- Not for Resale
- 51. 49 Manual deOperação e Manutenção - S850 DESBLOQUEIO DA TRAÇÃO Operação Figura 43 (Funciona somente quando a barra do assento está elevada e o motor está funcionando) Existe um Botão de DESBLOQUEIO DA TRAÇÃO (item 1) [Figura 43] no painel de instrumentos esquerdo, que irá permitir o uso das alavancas de comando ou joystick(s) para mover a carregadeira para frente ou para trás quando usar o implemento retroescavadeira. • Pressione o Botão DESBLOQUEIO DA TRAÇÃO uma vez para desbloquear a tração de deslocamento. A luz FREIO DE ESTACIONAMENTO (item 2) [Figura 43] APAGARÁ. • Pressione o botão pela segunda vez para travar a tração de deslocamento. A luz FREIO DE ESTACIONAMENTO (item 2) [Figura 43] ACENDERÁ. NOTA: O botão de DESBLOQUEIO DA TRAÇÃO destravará a tração quando a barra do assento estiver elevada e o motor funcionando. NOTA: O botão de DESBLOQUEIO DA TRAÇÃO funcionará se o freio de estacionamento estiver na posição engatada ou desengatada e o motor estiver funcionando. Se o interruptor do frio de estacionamento estiver LIGADO, a luz vermelha no interruptor APAGARÁ quando o DESBLOQUEIO DA TRAÇÃO for acionado. CONTROLE DE ACELERAÇÃO DO MOTOR Operação Figura 44 A alavanca de Controle de aceleração do motor (item 1) [Figura 44] localiza-se ao lado da estrutura da porta, abaixo do painel direito. Mova a alavanca para cima para aumentar a aceleração do motor. Mova para baixo para reduzir a aceleração do motor. Figura 45 Nas máquinas equipadas com SJC existe um controle de aceleração operado por pedal (item 1) [Figura 45] além da alavanca de controle de aceleração. Ele está localizado no lado direito do piso, acima do apoio para o pé. P-90726M 2 1 P-90525B 1 P107096 1 51 of 220 Dealer Copy -- Not for Resale
- 52. 50 Manual deOperação e Manutenção - S850 SAÍDA DE EMERGÊNCIA A abertura dianteira e a janela traseira da cabine do operador proporcionam saídas. Identificação da Janela Traseira Figura 46 Há dois procedimentos diferentes para remoção da janela traseira da sua máquina: 1. Esta janela é equipada com trincos [Figura 46]. 2. Esta janela é equipada com um cordão de borracha e uma etiqueta [Figura 46]. NOTA: Use estes procedimentos para remover a janela traseira apenas sob condições de emergência. A máquina pode se danificar. ————————————————————————————————————————————————————— Remoção da Janela Traseira (Trincos) Figura 47 Gire ambos os trincos (item 1) [Figura 47] para dentro até desengatar da estrutura da janela. Empurre a janela traseira para fora da traseira da cabine do operador. Figura 48 Saia através da traseira da cabine do operador [Figura 48]. Remoção da Janela Traseira (Cordão de Borracha) Figura 49 Puxe a etiqueta na parte superior da janela traseira para remover o cordão de borracha [Figura 49]. Empurre a janela traseira para fora da traseira da cabine do operador. Figura 50 Saia através da traseira da cabine do operador [Figura 50]. Trincos Cordão de borracha P-85309B 1 P-64994G 2 P-85309A 1 P-90676 P-64994F P-90676 52 of 220 Dealer Copy -- Not for Resale
- 53. 51 Manual deOperação e Manutenção - S850 SAÍDA DE EMERGÊNCIA (CONT.) Acesso Externo (Janela Traseira com Trincos) Figura 51 A janela traseira pode ser removida pelo lado de fora da carregadeira usando-se uma chave TORX® T40. Gire ambos os parafusos (item 1) [Figura 51] no sentido horário até as travas desengatarem da estrutura da janela. Empurre a parte superior da janela afastando-a da cabine e eleve-a para remover. OU Figura 52 Há um kit disponível para permitir a remoção da janela traseira equipada com trinco a partir do lado de fora da máquina sem ferramentas. Consulte o distribuidor Bobcat sobre disponibilidade. Gire ambos os botões (item 1) [Figura 52] no sentido anti-horário até as travas desengatarem da estrutura da janela. Empurre a parte superior da janela afastando-a da cabine e eleve-a para remover. Acesso Externo (Janela Traseira com Cordão de Borracha) Há um kit disponível para permitir a remoção da janela traseira equipada com cordão de borracha a partir do lado de fora da máquina. Consulte o distribuidor Bobcat sobre disponibilidade. Figura 53 Puxe as duas alavancas (item 1) [Figura 53] para cima e para fora para remover a janela traseira. Porta Dianteira Esta máquina pode ser equipada com uma porta dianteira. NOTA: Use este procedimento para remover a porta dianteira apenas sob condições de emergência. A máquina pode se danificar. Figura 54 Gire ambos os trincos (item 1) [Figura 54] para baixo até que desengatem da estrutura da porta. Empurre a porta para fora da estrutura da porta da cabine do operador e saia através da abertura. P-90669A 1 P-90669C 1 P13982 1 P-90725 1 53 of 220 Dealer Copy -- Not for Resale
- 54. 52 Manual deOperação e Manutenção - S850 SAÍDA DE EMERGÊNCIA (CONT.) Porta Dianteira (Cont.) Remontagem da Porta Dianteira Monte novamente a porta dianteira usando as instruções a seguir se a porta foi aberta usando o procedimento de saída de emergência. Figura 55 NOTA: Modelos recentes têm a mangueira do fluido do lavador direcionada de maneira diferente e não requerem esta etapa. Desconecte o conector elétrico (item 2) e a mangueira de fluido lavador (item 1) (se equipada) [Figura 55]. Figura 56 Gire e puxe a presilha (item 1) para fora do soquete do amortecedor a gás. Puxe o soquete do amortecedor a gás (item 3) direto para fora do prisioneiro conector esférico (item 2) [Figura 56]. Remova as dobradiças da porta da carregadeira. Figura 57 Oriente os trincos como mostrado (item 1) e instale as dobradiças da porta (item 2) [Figura 57] na porta. (Mostrada a dobradiça inferior) Figura 58 Instale as arruelas fundidas (item 2) nas dobradiças da porta tomando cuidado para combinar as superfícies retangulares. Segure a arruela fundida firmemente contra a porta e gire o trinco (item 1) [Figura 58] para cima para travar a arruela fundida no lugar. (Mostrada a dobradiça inferior.) (Proteção de plástico removida para clareza visual.) Instale a porta na carregadeira. Instale o soquete do amortecedor a gás no prisioneiro conector esférico. Instale a presilha no furo do soquete do amortecedor a gás. Gire a presilha para travar no lugar [Figura 56]. Conecte o conector elétrico (item 2) e a mangueira de fluido lavador (item 1) (se equipada) [Figura 55]. P-85781A 1 2 P-85588A 1 P-85589A 2 3 P-90685 1 2 P-90686A 1 2 54 of 220 Dealer Copy -- Not for Resale
- 55. 53 Manual deOperação e Manutenção - S850 SISTEMA DE ALARME DE RÉ Descrição Figura 59 O Alarme de ré (item 1) [Figura 59] está localizado no lado interno da porta traseira. Um alarme de ré não é um substituto para o ato de olhar para a traseira quando operar a carregadeira em marcha à ré ou de manter observadores afastados da área de trabalho. Os operadores sempre devem olhar na direção do deslocamento, inclusive marcha à ré e devem manter outras pessoas afastadas da área de trabalho, mesmo se a carregadeira estiver equipada com um alarme de ré. Os operadores devem ser treinados para sempre olhar na direção do deslocamento, inclusive ao operar a carregadeira em marcha à ré e manter outras pessoas afastadas da área de trabalho. Outros trabalhadores devem ser treinados para sempre se manter afastados da área de trabalho do operador e do caminho de deslocamento. Operação ADVERTÊNCIA EVITE FERIMENTOS OU MORTE • Sempre mantenha outras pessoas afastadas da área de trabalho e do caminho de deslocamento. • O operador deve manter uma visão clara da direção de deslocamento e olhar antes e durante o movimento da máquina. • O alarme de ré deve soar ao operar a máquina em marcha à ré. W-2783-0118 O alarme de ré soará quando o operador mover ambas as alavancas (ou joysticks) de comando para a posição reversa. Em transmissões hidrostáticas é preciso um leve movimento das alavancas de comando para a posição reversa antes que o alarme seja acionado. Se o alarme não soar, consulte as instruções de inspeção e manutenção do sistema de alarme de ré, na seção de manutenção preventiva deste manual. (Consulte SISTEMA DE ALARME DE RÉ, na Página 117.) P-85645B 1 55 of 220 Dealer Copy -- Not for Resale
- 56. 54 Manual deOperação e Manutenção - S850 DESLOCAMENTO E DIREÇÃO DA CARREGADEIRA Configurações de Controle Disponíveis A carregadeira tem duas configurações disponíveis: • Controles standard com potência auxiliar (SCPA) - Duas alavancas de comando controlam as funções de deslocamento e direção. • Controles joystick selecionáveis (SJC) (Opcional) - (Padrão ‘ISO’) O joystick esquerdo controla as funções de tração e direção. (Padrão ‘H’) Os joysticks esquerdo e direito controlam as funções direita e esquerda de tração e direção. Operação (SCPA) ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Quando operar a máquina: • Mantenha o cinto de segurança apertado com firmeza. • A barra do assento deve ficar abaixada. • Mantenha os pés nos pedais ou apoios e as mãos nos controles. W-2261-0909 Figura 60 As alavancas de comando (item 1) [Figura 60] estão nos lados esquerdo e direito à frente do assento. Mova as alavancas suavemente. Evite partidas e paradas bruscas. Figura 61 As alavancas controlam o deslocamento à frente e ré e o giro da carregadeira [Figura 61]. 1. Deslocamento à frente - Empurre as duas alavancas para frente. 2. Deslocamento à ré - Puxe as duas alavancas para trás. 3. Curva à esquerda - Mova a alavanca direita um pouco mais para frente que a alavanca esquerda. 4. Curva à direita - Mova a alavanca esquerda um pouco mais para frente que a alavanca direita. 5. Giro à esquerda - Mova a alavanca esquerda para trás e a alavanca direita para frente. 6. Giro à direita - Mova a alavanca direita para trás e a alavanca esquerda para frente. P-90674A 1 PI-1849C SCPA FRENTE RÉ CURVA À ESQUERDA CURVA À DIREITA GIRO À ESQUERDA GIRO À DIREITA 1 2 3 4 6 5 56 of 220 Dealer Copy -- Not for Resale
- 57. 55 Manual deOperação e Manutenção - S850 DESLOCAMENTO E DIREÇÃO DA CARREGADEIRA (CONT.) Operação (SJC) No Padrão de Controle ‘ISO’ Figura 62 Selecione o padrão de controle ‘ISO’ pressionando a parte superior do interruptor (item 1) [Figura 62]. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Quando operar a máquina: • Mantenha o cinto de segurança apertado com firmeza. • A barra do assento deve ficar abaixada. • Mantenha os pés nos pedais ou apoios e as mãos nas alavancas de controle. W-2399-0501 Figura 63 O joystick que controla o deslocamento e direção está no lado esquerdo à frente do assento (item 1) [Figura 63]. Mova o joystick suavemente. Evite partidas e paradas bruscas. Figura 64 Funções do Joystick Esquerdo (Deslocamento e Direção) [Figura 64]. 1. Deslocamento à frente - Mova o joystick para frente. 2. Deslocamento à ré - Mova o joystick para trás. 3. Curva à esquerda à frente - Mova o joystick para frente e para a esquerda. 4. Curva à direita à frente - Mova o joystick para frente e para a direita. 5. Curva à esquerda à ré - Mova o joystick para trás e para a direita. 6. Curva à direita à ré - Mova o joystick para trás e para a esquerda. 7. Giro à esquerda - Mova o joystick para a esquerda. 8. Giro à direita - Mova o joystick para a direita. P-85307A B-15993I 1 P-90675 1 GIRO À ESQUERDA CURVA À DIREITA À RÉ CURVA À ESQUERDA À RÉ CURVA À ESQUERDA À FRENTE CURVA À DIREITA À FRENTE B-21970B 1 2 3 4 5 6 7 SJC no Padrão de Controle ‘ISO’ Joystick esquerdo FRENTE RÉ GIRO À DIREITA 8 57 of 220 Dealer Copy -- Not for Resale
- 58. 56 Manual deOperação e Manutenção - S850 DESLOCAMENTO E DIREÇÃO DA CARREGADEIRA (CONT.) Operação (SJC) No Padrão de Controle ‘H’ Figura 65 Selecione o padrão de controle ‘H’ pressionando a parte inferior do interruptor (item 1) [Figura 65]. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Quando operar a máquina: • Mantenha o cinto de segurança apertado com firmeza. • A barra do assento deve ficar abaixada. • Mantenha os pés nos pedais ou apoios e as mãos nas alavancas de controle. W-2399-0501 Figura 66 Ambos os joysticks controlam o deslocamento e a direção e estão localizados nos lados direito e esquerdo à frente do assento (item 1) [Figura 66]. Mova os joysticks suavemente. Evite partidas e paradas bruscas. Figura 67 Funções do Joystick (Deslocamento e direção) [Figura 67]. 1. Deslocamento à frente - Mova ambos os joysticks para frente. 2. Deslocamento à ré - Mova ambos os joysticks para trás. 3. Curva à esquerda à frente - Mova o joystick direito um pouco mais para frente que o joystick esquerdo. 4. Curva à direita à frente - Mova o joystick esquerdo um pouco mais para frente que o joystick direito. 5. Giro à esquerda - Mova o joystick esquerdo para trás e o joystick direito para frente. 6. Giro à direita - Mova o joystick esquerdo para frente e o joystick direito para trás. PARADA DA CARREGADEIRA Uso das Alavancas de Comando ou Joysticks Quando as alavancas de comando ou joysticks forem movidas para a posição NEUTRA, a transmissão hidrostática irá atuar como um freio de serviço para parar a carregadeira. P-85307A B-15993I 1 P-90674A 1 B-22029A 1 2 3 4 5 6 N N N N N N N N N N N N SJC no padrão de controle “H” Joystick esquerdo Joystick direito FRENTE RÉ CURVA À ESQUERDA CURVA À DIREITA GIRO À ESQUERDA GIRO À DIREITA 58 of 220 Dealer Copy -- Not for Resale
- 59. 57 Manual deOperação e Manutenção - S850 CONTROLE DE DUAS VELOCIDADES Descrição Esta máquina é equipada com duas faixas de velocidade, alta e baixa. A faixa alta permite reduzir os tempos de ciclo quando há uma distância longa de deslocamento entre o local de escavação e o local de despejo. Também é possível usar a faixa alta para trafegar de um local de trabalho para outro em velocidades mais rápidas. ADVERTÊNCIA BATER EM OBSTRUÇÕES EM VELOCIDADES ALTAS PODE PROVOCAR FERIMENTOS GRAVES OU MORTE Aperte o cinto transversal para proteção adicional quando operar em velocidade alta. W-2754-0908 Figura 68 NOTA: O cinto 3-pontos deve ser usado ao selecionar operação na faixa alta [Figura 68]. Conecte o cinto transversal ao cinto abdominal (item 1) [Figura 68]. Puxe o cinto abdominal em direção ao lado esquerdo do assento (item 2) [Figura 68] e aperte. O cinto transversal deve ficar posicionado sobre seu ombro esquerdo e o cinto abdominal sobre a parte baixa de seus quadris [Figura 68]. Operação Figura 69 NOTA: É necessário desligar o controle de velocidade antes de selecionar velocidade alta. Pressione a parte superior do interruptor (item 1) no controle esquerdo para regime de alta. Os ícones duas- velocidades e cinto transversal localizados no painel de instrumentos esquerdo (item 2) [Figura 69] irão acender. Pressione a base do interruptor para selecionar o regime de baixa. P-85815A 1 P-85812A 2 2 1 P-24820C P-24802C Esquerdo Direito 59 of 220 Dealer Copy -- Not for Resale
- 60. 58 Manual deOperação e Manutenção - S850 CONTROLE DE VELOCIDADE Operação O controle de velocidade permite que a carregadeira seja manobrada a uma velocidade de deslocamento menor, mesmo durante o movimento máximo dos controles. Este recurso pode ser útil ao instalar implementos, carregar ou descarregar e em determinadas aplicações. (EXEMPLOS: paisagismo, cultivo, valetamento). NOTA: É necessário estar em regime de baixa para acionar o controle de velocidade. Figura 70 Pressione uma vez o botão (item 1) [Figura 70] no controle esquerdo para acionar o controle de velocidade. Figura 71 O ícone do controle de velocidade (item 1) [Figura 71] aparecerá no monitor e permanecerá aceso até que o botão do controle de velocidade seja pressionado novamente ou a máquina seja desligada. Quando o controle de velocidade estiver acionado a máquina trafegará conforme o ajuste padrão de fábrica de 57% da velocidade padrão de deslocamento e a porcentagem [SPD 57] aparecerá no monitor (item 2) [Figura 71]. NOTA: O ajuste padrão de fábrica pode ser alterado pelo operador. (Consulte Alteração do Ajuste Padrão de Fábrica, na Página 59.) Enquanto o controle de velocidade estiver acionado, pressione a parte superior do interruptor Controle de Velocidade (item 2) [Figura 70] para aumentar a velocidade para até 99% [SPD 99] ou a base do interruptor (item 3) [Figura 70] para diminuir a velocidade a até 1% [SPD 01]. As porcentagens aparecerão no monitor (itens 2, 3 e 4) [Figura 71]. Pressione o botão (item 1) [Figura 70] novamente para desligar o controle de velocidade e retornar à velocidade de deslocamento normal. [STD] (item 5) [Figura 71] aparecerá no monitor. O sistema reterá a porcentagem de velocidade enquanto a carregadeira permanecer LIGADA. EXEMPLO: você pode estar usando a máquina a 40% e então desativar o controle de velocidade para reposicionar a carregadeira e depois acionar novamente o controle de velocidade. A porcentagem de velocidade ainda estará em 40%. EXEMPLO: DESLIGAR a chave ou pressionar o botão DESLIGA retornará o ajuste do controle de velocidade para o padrão. Na próxima vez em que for dada a partida e acionado o controle de velocidade, a velocidade estará a 57% (ajuste padrão de fábrica) ou no último ajuste padrão salvo pelo operador. (Consulte Alteração do Ajuste Padrão de Fábrica, na Página 59.) NOTA: É necessário desligar o controle de velocidade antes de selecionar velocidade alta. P-24820C 2 3 1 P-24802C Esquerdo Direito P-76461D P-76461E P-76461F P-76461G 2 4 5 3 NA3269 1 60 of 220 Dealer Copy -- Not for Resale
- 61. 59 Manual deOperação e Manutenção - S850 CONTROLE DE VELOCIDADE (CONT.) Alteração do Ajuste Padrão de Fábrica O ajuste padrão de fábrica do controle de velocidade pode ser alterado pelo operador para poupar tempo de ajuste. EXEMPLO: a máquina é usada frequentemente para valetamento e você prefere para essa aplicação um ajuste de controle de velocidade de 28% da velocidade de deslocamento padrão. A configuração padrão do controle de velocidade pode ser alterada para 28% da velocidade de deslocamento padrão em vez da configuração de fábrica de 57%. Cada vez que for dada a partida e selecionado em primeiro lugar controle de velocidade, a máquina predefinirá 28% da velocidade de deslocamento padrão. Acione o controle de velocidade. (Consulte Operação, na Página 58.) Figura 72 Ajuste a porcentagem de velocidade mais alta (item 2) ou mais baixa (item 3) [Figura 72] pressionando o interruptor do controle de velocidade até ser exibido o ajuste desejado. Mantenha pressionado o botão (item 1) [Figura 72] no controle esquerdo para salvar o ajuste predefinido. Figura 73 O alarme emitirá um bip, exibirá [SET ##] [Figura 73] (## será a porcentagem selecionada) (item 1) e permanecerá no modo Controle de velocidade. Pressionar o botão (item 1) [Figura 72] no controle esquerdo ou desligar a máquina desativará o controle de velocidade e retornará a carregadeira para a velocidade padrão de deslocamento. Quando o controle de velocidade for selecionado primeiro a cada vez que for dada a partida, a porcentagem que você selecionar será a configuração padrão. O controle de velocidade pode ainda ser ajustado de 1% a 99% da velocidade padrão de deslocamento. O ajuste padrão pode ser alterado sempre que o operador desejar. P-24820C 2 3 1 P-24802C Esquerdo Direito NA3270 61 of 220 Dealer Copy -- Not for Resale
- 62. 60 Manual deOperação e Manutenção - S850 RESPOSTA DE TRAÇÃO Descrição A resposta de tração altera a reação (maior ou menor) dos sistemas de tração e direção da carregadeira quando o operador move o controle. A resposta de tração também pode ser alterada pelo operador para diferentes preferências de tração e várias condições de serviço e utilizações de implementos. NOTA: As alterações na resposta de tração não afetam a frenagem ou parada da carregadeira. Há três ajustes de resposta de tração: • [DR-1] proporciona reação suave ao movimento do controle. (Apenas deslocamento) • [DR-2] é a configuração padrão e proporciona uma reação de resposta normal ao movimento do controle. (Apenas deslocamento) • [DR-3] proporciona reação rápida ao movimento do controle. (Apenas deslocamento) Operação NOTA: Alterações NÃO PODEM ser realizadas até que a barra do assento esteja abaixada, o motor seja acionado e o botão PRESSIONE PARA OPERAR seja pressionado para ativar o BICS™. Execute os procedimentos PROCEDIMENTO ANTES DA PARTIDA e PARTIDA DO MOTOR: 1. Aperte o cinto de segurança. 2. Abaixe a barra do assento. 3. Coloque os controles na posição NEUTRA. 4. Dê a partida. 5. Pressione o botão PRESSIONE PARA OPERAR. 6. O ajuste de resposta de tração atual será exibido brevemente no monitor de dados. NOTA: (SJC) Elevar a barra do assento ou mudar o modo de controle (ISO / H) fará com que a máquina desengate a resposta de tração. O último ajuste mostrado permanecerá em vigor até a máquina ser DESLIGADA. 62 of 220 Dealer Copy -- Not for Resale
- 63. 61 Manual deOperação e Manutenção - S850 RESPOSTA DE TRAÇÃO (CONT.) Operação (Cont.) Figura 74 Pressione o botão Informações (item 3) para iniciar o ciclo de exibição de dados até que o menu da resposta de tração seja exibido. O ajuste de resposta de tração em vigor aparecerá no monitor de dados (item 1) [Figura 74]. Pressione o botão de rolagem esquerdo ou direito (item 2) [Figura 74] no painel esquerdo para fazer o ajuste. Os ajustes da resposta de tração entrarão em vigor imediatamente. OU Pressione o botão esquerdo ou direito (item 7) [Figura 74] no joystick esquerdo para fazer o ajuste. Os ajustes da resposta de tração entrarão em vigor imediatamente. Pressione o botão de rolagem esquerdo no painel esquerdo ou o botão esquerdo no joystick esquerdo para rolar para baixo pelos três ajustes de resposta de tração (itens 4, 5 e 6). Pressione o botão de rolagem direito no painel esquerdo ou o botão direito no joystick esquerdo para rolar para cima pelos três ajustes de resposta de tração (itens 4, 5 e 6) [Figura 74]. Confirmação do Ajuste de Resposta de Tração: O ajuste de resposta de tração atual pode ser salvo pressionando o botão Informações (item 3) [Figura 74] para sair do menu de ajuste de resposta de tração. OU Se nenhum botão for pressionado por 10 segundos, o ajuste de resposta de tração será salvo e a tela do monitor mudará para o horímetro. NOTA: Máquinas equipadas com um Painel de instrumentos Deluxe salvam o ajuste de resposta de tração para cada usuário. Exemplo: se o usuário 1 salvar o ajuste [DR- 2], a máquina estará em [DR-2] na próxima vez que a senha do usuário 1 for digitada. NA3267 1 3 2 NA3087 / NA3088 / NA3089 5 6 4 Joystick esquerdo Joystick direito P107005D 7 P107006D 63 of 220 Dealer Copy -- Not for Resale
- 64. 62 Manual deOperação e Manutenção - S850 COMPENSAÇÃO DE DESVIO DE DIREÇÃO Descrição A compensação de desvio da direção pode ser usada para reduzir o desvio de direção, para manter uma trajetória de deslocamento desejada no sentido frente e ré. Exemplos de aplicações onde esse recurso pode ser usado: • Para compensar variações normais como pressão dos pneus, tensão das esteiras, desgaste dos pneus e desgaste das esteiras. • Usar implementos de deslocamento lateral como valetadeiras, fresadoras e instaladores de cercas de sedimentos. • Trafegar em terreno desnivelado como superfícies de estradas com inclinação lateral. Figura 75 A compensação de desvio de direção contém um total de 21 ajustes. A compensação de desvio da direção pode ser ajustada para qualquer ponto do NEUTRO a [SFL10] ou [SRL10] à esquerda e do NEUTRO a [SFR10] ou [SRR10] à direita. [SF---] ou [SR---] é exibido quando o ajuste é para o NEUTRO [Figura 75]. Operação NOTA: Alterações NÃO PODEM ser realizadas até que a barra do assento esteja abaixada, o motor seja acionado e o botão PRESSIONE PARA OPERAR seja pressionado para ativar o BICS™. Execute os procedimentos PROCEDIMENTO ANTES DA PARTIDA e PARTIDA DO MOTOR: 1. Aperte o cinto de segurança. 2. Abaixe a barra do assento. 3. Coloque os controles na posição NEUTRA. 4. Dê a partida. 5. Pressione o botão PRESSIONE PARA OPERAR. 6. O ajuste de resposta de tração atual será exibido brevemente no monitor de dados. NOTA: (SJC) Elevar a barra do assento ou mudar o padrão de controle de direção (ISO / H) fará com que a máquina desengate a compensação de desvio de direção. O último ajuste mostrado permanecerá em vigor até a máquina ser DESLIGADA. NA3232 Compensação de Desvio de Direção 64 of 220 Dealer Copy -- Not for Resale
- 65. 63 Manual deOperação e Manutenção - S850 COMPENSAÇÃO DE DESVIO DE DIREÇÃO (CONT.) Operação (Cont.) Figura 76 Pressione o botão Informações (item 3) para iniciar o ciclo de exibição de dados até que o menu da compensação de desvio de direção seja exibido. O ajuste atual de compensação de desvio de direção aparecerá no monitor de dados (item 1) [Figura 76]. Pressione o botão de rolagem esquerdo ou direito (item 2) [Figura 76] no painel esquerdo para fazer o ajuste. Os ajustes de compensação de desvio de direção são válidos imediatamente e salvos automaticamente. OU Pressione o botão esquerdo ou direito (item 7) [Figura 76] no controle esquerdo para fazer o ajuste. Os ajustes de compensação de desvio de direção são válidos imediatamente e salvos automaticamente. Pressione o botão de rolagem à esquerda no painel esquerdo ou o botão esquerdo no controle esquerdo para ajustar a esquerda da máquina. [SFL01] (item 4) até o máximo de [SFL10] aparecerá no monitor (item 1) [Figura 76]. O número aumentará de um em um a cada vez que o botão for pressionado. Quanto maior o número, maior o índice de desvio de direção para a esquerda. Pressione o botão de rolagem direito no painel esquerdo ou o botão direito no controle esquerdo para ajustar a máquina de volta em direção ao centro. O monitor diminuirá em direção ao NEUTRO, mostrado como [SF-- -] (item 5). Pressionar outra vez o botão superior direito fará aparecer [SFR01] (item 6) no monitor (item 1) [Figura 76]. O número aumentará de um em um cada vez que o botão for pressionado, até um máximo de [SFR10]. Quanto maior o número, maior o índice de desvio de direção para a direita. O ajuste da compensação do desvio de direção pode ser feito com os controles de direção em NEUTRO ou durante o deslocamento à frente. O ajuste da compensação do desvio de direção pode ser feito durante o deslocamento à ré. A letra [R] aparecerá no lugar da letra [F] no monitor ao ajustar a compensação de desvio de direção no sentido inverso. (EXEMPLOS: [SRL01], [SRR01] e [SR---]. Saída do Menu de Compensação de Desvio de Direção: Pressione o botão Informações (item 3) [Figura 76] para sair do menu de ajuste de compensação de desvio de direção. OU Se nenhum botão for pressionado por 10 segundos, a tela do monitor mudará para o horímetro. NA3267 1 3 2 Esquerdo Direito P107005D 7 P107006D NA3227 / NA3229 / NA3231 5 6 4 65 of 220 Dealer Copy -- Not for Resale
- 66. 64 Manual deOperação e Manutenção - S850 COMPENSAÇÃO DE ELEVAÇÃO E INCLINAÇÃO A Compensação de elevação e inclinação está disponível em máquinas equipadas com SJC. NOTA: A versão do software 79.8 ou superior é necessária para suportar este recurso. A versão do software pode ser visualizada na tela do monitor usando o botão dos faróis. (Consulte Painel Esquerdo (Modelos Antigos) (Cont.), na Página 27.) ou (Consulte Painel Esquerdo (Modelos Recentes) (Cont.), na Página 29.) Consulte o distribuidor Bobcat para atualizar a versão do software da máquina, se necessário. Descrição A Compensação de elevação e inclinação pode ser usada para ajustar a sensibilidade dos controles de elevação e inclinação. Isso possibilita que o operador aumente ou reduza a quantidade de movimento dos controles antes que se inicie a elevação, abaixamento, inclinação para trás e inclinação para frente. O operador pode alterar cada ajuste conforme sua preferência. EXEMPLO: sua máquina está sendo usada com um implemento roçadeira. A roçadeira abaixa lentamente porque você move os controles ligeiramente quando passa sobre terreno extremamente irregular. Ajustar o controle de abaixamento para um ajuste baixo proporciona uma faixa NEUTRA maior e permite mais movimento do controle para que o braço de elevação se mova. O procedimento a seguir fornece um ponto de partida para a compensação dos controles de elevação e inclinação. Os operadores podem ajustar as configurações considerando o peso do implemento, a rotação do motor e a aplicação. Operação NOTA: A Compensação de elevação e inclinação deve ser realizada quando a máquina tiver sido aquecida até a temperatura de operação e todos os implementos removidos. Execute os procedimentos PROCEDIMENTO ANTES DA PARTIDA e PARTIDA DO MOTOR: 1. Aperte o cinto de segurança. 2. Abaixe a barra do assento e acione o freio de estacionamento. 3. Coloque os joysticks na posição NEUTRA. 4. Dê a partida. 5. Selecione o padrão de controle ‘H’. 6. Pressione o botão PRESSIONE PARA OPERAR. 7. Eleve o braço de elevação aproximadamente 1 m (3 pés) do solo e incline a estrutura do Bob-Tach para frente aproximadamente 300 mm (1 pé). 8. Eleve e abaixe a barra do assento para acionar as intertravas e possibilitar que o procedimento seja executado. 9. Aumente a rotação do motor para alta rotação. NOTA: Quando o procedimento houver iniciado, elevar a barra do assento fará com que a máquina desative a compensação de elevação e inclinação. Alterações feitas nas configurações da compensação de elevação e inclinação NÃO serão salvas. 66 of 220 Dealer Copy -- Not for Resale
- 67. 65 Manual deOperação e Manutenção - S850 COMPENSAÇÃO DE ELEVAÇÃO E INCLINAÇÃO (CONT.) Operação (Cont.) Este procedimento é descrito usando o padrão de controle ‘H’. O procedimento pode ser executado usando o padrão de controle ‘ISO’ em carregadeiras equipadas com SJC. Figura 77 LTC – Compensação de elevação e inclinação LU - Elevar LD - Abaixar TB – Inclinar para trás TO – Inclinar para frente 1. Mantenha pressionado o botão de flutuação (item 8). Pressione o botão PRESSIONE PARA OPERAR (item 1). Solte os dois botões. Isso abrirá o menu da compensação de elevação e inclinação. [LTC] (item 3) aparecerá no monitor de dados (item 2) [Figura 77]. 2. Mova o joystick esquerdo para fora e mantenha. [LU ##] (item 4) aparecerá no monitor de dados. (## indica a configuração atual.) Mova o interruptor (item 9) [Figura 77] para a direita repetidamente até ser observado um ligeiro movimento do braço para cima. A configuração aumentará em um a cada vez que o interruptor for movido. A faixa de ajuste disponível é - 25 a 35. NOTA: Se o braço de elevação começar a se mover imediatamente, mova o interruptor (item 9) [Figura 77] para a esquerda repetidamente até o movimento do braço de elevação parar e em seguida mova o interruptor repetidamente para a direita até um ligeiro movimento do braço ser observado. (Esse procedimento também se aplica às próximas três etapas.) 3. Mova o joystick esquerdo para dentro e mantenha. [LD ##] (item 5) aparecerá no monitor de dados. Mova o interruptor (item 9) [Figura 77] para a direita repetidamente até ser observado um ligeiro movimento do braço para baixo. 4. Mova o joystick direito para dentro e mantenha. [TB ##] (item 6) aparecerá no monitor de dados. Mova o interruptor (item 9) [Figura 77] para a direita repetidamente até ser observado um ligeiro movimento de inclinação para trás da estrutura do Bob-Tach. 5. Mova o joystick direito para fora e mantenha. [TO ##] (item 7) aparecerá no monitor de dados. Mova o interruptor (item 9) [Figura 77] para a direita repetidamente até ser observado um ligeiro movimento de inclinação para frente da estrutura do Bob-Tach. Para salvar a configuração da Compensação de elevação e inclinação: A configuração atual da compensação de elevação e inclinação pode ser salva pressionando o botão PRESSIONE PARA OPERAR (item 1) [Figura 77]. A máquina sairá do menu de compensação de elevação e inclinação. OU Eleve e abaixe a barra do assento para sair do menu de compensação de elevação e inclinação sem salvar. Isso cancela todas as alterações feitas. Pressione o botão PRESSIONE PARA OPERAR (item 1) [Figura 77] para continuar a operação da máquina. Execute várias funções de elevação e inclinação para determinar se as configurações correspondem às suas preferências. Repita o procedimento se desejar. Joystick esquerdo Joystick direito NA3278 2 1 4 5 3 6 7 NA3152 / NA3153 / NA3154 / NA3155 / NA3156 P107005C P107006C 9 8 67 of 220 Dealer Copy -- Not for Resale
- 68. 66 Manual deOperação e Manutenção - S850 CONTROLES HIDRÁULICOS Descrição Dois pedais (ou joysticks opcionais) controlam os cilindros hidráulicos para as funções de elevação e inclinação. Ponha os pés nos pedais (ou apoios) e MANTENHA-OS LÁ o tempo todo em que operar a carregadeira. Controles Standard com Potência Auxiliar (SCPA) Figura 78 Operação do Braço de Elevação - (Pedal Esquerdo) Pressione o calcanhar (item 1) do pedal [Figura 78] para elevar o braço de elevação. Pressione a ponta do pé (item 2) [Figura 78] do pedal para abaixar o braço de elevação. Posição de Flutuação do Braço de Elevação - (Pedal Esquerdo) Pressione a ponta (item 2) [Figura 78] do pedal totalmente para frente até que trave na posição de flutuação. Use a posição de flutuação do braço de elevação para nivelar material solto enquanto se desloca para trás. Eleve o braço de elevação para desengatar a posição de flutuação. Figura 79 Operação de Inclinação - (Pedal Direito) Pressione o calcanhar (item 1) [Figura 79] do pedal para inclinar a caçamba para trás. Pressione a ponta (item 2) [Figura 79] do pedal para inclinar a caçamba para frente. NA1681 B-15973 1 2 NA1681 B-15973 1 2 68 of 220 Dealer Copy -- Not for Resale
- 69. 67 Manual deOperação e Manutenção - S850 CONTROLES HIDRÁULICOS (CONT.) Controle Joystick Selecionável (SJC) no Padrão de Controle ‘ISO’ Figura 80 Operação do Braço de Elevação - (Joystick Direito) Mova o joystick para trás (item 1) [Figura 80] para elevar o braço de elevação. Mova o joystick para frente (item 2) [Figura 80] para abaixar o braço de elevação. Posição de Flutuação do Braço de Elevação- (Joystick Direito) Mantenha pressionado o botão de flutuação (item 3) [Figura 80] enquanto o joystick está em NEUTRO. Mova o joystick para a posição abaixada do braço (item 2) [Figura 80] e solte o botão. Pressione o botão Flutuação (item 3) outra vez ou mova o joystick para a posição de elevar o braço de elevação (item 1) [Figura 80] para desengatar. Use a posição de flutuação do braço de elevação para nivelar material solto enquanto se desloca para trás. Figura 81 Operação de Inclinação - (Joystick Direito) Mova o joystick para dentro (item 1) [Figura 81] para inclinar a caçamba para trás. Mova o joystick para fora (item 2) [Figura 81] para inclinar a caçamba para frente. Controle Joystick Selecionável (SJC) no Padrão ‘H’ Figura 82 Operação do Braço de Elevação (Joystick Esquerdo) Mova o joystick para fora (item 1) [Figura 82] para elevar o braço de elevação. Mova o joystick para dentro (item 2) [Figura 82] para abaixar o braço de elevação. Posição de Flutuação do Braço de Elevação - (Joysticks Esquerdo e Direito) Pressione e segure o botão de flutuação (item 3) [Figura 82] enquanto os joysticks estiverem em NEUTRO. Mova o joystick esquerdo para a posição abaixada do braço (item 2) [Figura 82] e solte o botão. Pressione o botão Flutuação (item 3) outra vez ou mova o joystick esquerdo para a posição de elevar o braço de elevação (item 1) [Figura 82] para desengatar. Use a posição de flutuação do braço de elevação para nivelar material solto enquanto se desloca para trás. Figura 83 Operação de Inclinação - (Joystick Direito) Mova o joystick para dentro (item 1) [Figura 83] para inclinar a caçamba para trás. Mova o joystick para fora (item 2) [Figura 83] para inclinar a caçamba para frente. NA1681 B-15781 3 2 1 Joystick direito NA1681 B-15781 2 1 Joystick direito NA1681 B-19873 B-19874 1 2 3 Joystick direito Joystick esquerdo NA1681 B-19873 B-19874 2 1 Joystick esquerdo Joystick direito 69 of 220 Dealer Copy -- Not for Resale
- 70. 68 Manual deOperação e Manutenção - S850 CONTROLES HIDRÁULICOS (CONT.) Posicionamento Hidráulico da Caçamba Esta máquina pode estar equipada com Posicionamento Hidráulico da Caçamba. A função do posicionamento hidráulico da caçamba é manter a caçamba aproximadamente no mesmo ângulo enquanto o braço de elevação é elevado. Figura 84 Pressione a parte superior do interruptor POSIÇÃO DA CAÇAMBA (item 1) [Figura 84] no painel de interruptores esquerdo para acionar a função de posicionamento da caçamba. A luz âmbar no interruptor acenderá. Pressione a parte inferior do interruptor para desativar. A luz âmbar apagará. O posicionamento da caçamba funciona somente durante o ciclo de elevação. NA3326 1 70 of 220 Dealer Copy -- Not for Resale
- 71. 69 Manual deOperação e Manutenção - S850 CONTROLES HIDRÁULICOS (CONT.) Controle Automático de Deslocamento Esta máquina pode ser equipada com Controle automático de deslocamento. O controle automático de deslocamento proporciona um deslocamento mais suave, redução do derramamento da carga e melhor controle da máquina sobre solo irregular com cargas pesadas ou em aplicações de escavação pesadas. Figura 85 Pressione a parte superior do interruptor Controle automático de deslocamento (item 1) [Figura 85] no painel de interruptores esquerdo para acionar a função de controle automático de deslocamento. O software da carregadeira aciona e desliga o controle de deslocamento automaticamente baseado na carga e na operação do braço de elevação. O sistema de controle automático de deslocamento usa um acumulador que requer manutenção ocasional. (Consulte ACUMULADOR DO CONTROLE AUTOMÁTICO DE DESLOCAMENTO, na Página 166.) Pressione a parte inferior do interruptor para desativar. NOTA: Determinadas aplicações não se beneficiam do uso do controle automático de deslocamento. DESLIGUE ao usar determinados implementos, para melhor desempenho. ADVERTÊNCIA EVITE MOVIMENTO INESPERADO DO BRAÇO DE ELEVAÇÃO Operar com o Controle automático de deslocamento na posição AUTO pode resultar na lenta elevação do braço de elevação durante determinadas condições quando o operador mover os controles hidráulicos de maneira específica: 1. Com pouca ou nenhuma carga no braço de elevação. EXEMPLO: caçamba vazia ou sem implemento instalado. COM 2. Alta pressão hidráulica no sistema hidráulico de inclinação ou auxiliar. EXEMPLO: segurar o controle de inclinação para frente ou para trás depois que ele parar de se mover OU quando um motor hidráulico do implemento é paralisado. E 3. Ao mover o controle de elevação para elevar ou abaixar o braço de elevação. NOTA: O movimento lento para cima do braço de elevação continua brevemente mesmo após o operador mover os controles hidráulicos de volta ao NEUTRO sob as condições e a operação descritas acima. Desligue as funções de controle automático de deslocamento para aplicações em que for necessário controle preciso do braço de elevação ou sempre que não for desejado movimento inesperado do braço de elevação. W-3017-0816 NA13060 NA3326 1 71 of 220 Dealer Copy -- Not for Resale
- 72. 70 Manual deOperação e Manutenção - S850 CONTROLES HIDRÁULICOS (CONT.) Ventilador Reversível Esta máquina pode ser equipada com um Ventilador reversível. A função do ventilador reversível é limpar poeira e resíduos da grade traseira. Isso se obtém invertendo o sentido do ventilador de arrefecimento por alguns segundos. O operador pode selecionar operação automática ou manual do ventilador reversível. Figura 86 Automática: • Pressione a parte superior do interruptor do Ventilador reversível (item 1) [Figura 86] no painel de interruptores direito para colocar o interruptor na posição central. • A máquina reverte o ventilador automaticamente, baseada na temperatura do fluido, enquanto estiver selecionada a operação automática. Manual: • Pressione totalmente a parte superior do interruptor do Ventilador reversível (item 1) [Figura 86] no painel de interruptores direito para executar um ciclo de reversão. • O interruptor retornará à operação automática quando for liberado. A parte superior do interruptor acende nas posições Automática e Manual. Pressione a parte inferior do interruptor para desativar. NOTA: Para proteger sistemas vitais, o ventilador não reverte quando as temperaturas do fluido se aproximam de condições de superaquecimento. Pode ser necessário limpar ou realizar manutenção no sistema de arrefecimento para continuar a operação. (Consulte Limpeza (Modelos recentes), na Página 137.) Figura 87 O ventilador reversível é desativado quando a temperatura do líquido de arrefecimento do motor ou do fluido hidráulico está muito alta ou muito baixa. Selecionar operação manual do ventilador reversível quando estiver desativado, causa as seguintes indicações: 1. O alarme emite um bipe. 2. O código de serviço [RFOFF] aparece no monitor de dados [Figura 87] por alguns segundos. NA3321 NA3093C 1 NA3333 72 of 220 Dealer Copy -- Not for Resale
- 73. 71 Manual deOperação e Manutenção - S850 CONTROLES HIDRÁULICOS (CONT.) Hidráulicos Auxiliares DIANTEIROS Figura 88 Pressione o botão Hidráulicos auxiliares (item 2) [Figura 88] uma vez para ativar os hidráulicos auxiliares. A luz (item 1) [Figura 88] ACENDE. Figura 89 Mova o interruptor dos hidráulicos auxiliares dianteiros (item 1) [Figura 89] para a direita ou esquerda para mudar o sentido da vazão de fluido auxiliar para os engates rápidos dianteiros. Se o interruptor auxiliar for movido metade do curso, as funções auxiliares se moverão a aproximadamente metade da velocidade. (EXEMPLO: abrir e fechar os dentes da garra). Solte o interruptor dos Hidráulicos auxiliares dianteiros para interromper a vazão de fluido hidráulico para os engates rápidos dianteiros. Carregadeiras Sem Hidráulicos de Alta Vazão Para desativar os hidráulicos auxiliares pressione o botão Hidráulicos auxiliares (item 2) [Figura 88] novamente. Carregadeiras Com Hidráulicos de Alta Vazão Para desativar os hidráulicos auxiliares pressione o botão Hidráulicos auxiliares (item 2) [Figura 88] duas vezes. Todas as Carregadeiras A luz (item 1) [Figura 88] APAGA. NOTA: Quando o operador estiver no assento e elevar a barra do assento, o sistema hidráulico auxiliar (dianteiro e traseiro) se desativará. NA3267 2 1 P107005C P107006C 1 Joystick esquerdo Joystick direito 73 of 220 Dealer Copy -- Not for Resale
- 74. 72 Manual deOperação e Manutenção - S850 CONTROLES HIDRÁULICOS (CONT.) Operação dos Hidráulicos Auxiliares DIANTEIROS (VAZÃO CONTÍNUA) Figura 90 Após ativar os hidráulicos auxiliares, pressione o interruptor de controle de vazão contínua (item 2) [Figura 90] para permitir vazão constante de óleo hidráulico auxiliar para o engate fêmea frontal (o engate fêmea é pressurizado). (EXEMPLO: operar uma retroescavadeira). Para interromper a vazão contínua de óleo hidráulico auxiliar, pressione o interruptor de controle de vazão contínua (item 2) [Figura 90] pela segunda vez. NOTA: Quando o operador estiver no assento e elevar a barra do assento, o sistema hidráulico auxiliar (dianteiro e traseiro) se desativará. Operação dos Hidráulicos Auxiliares DIANTEIROS (VAZÃO CONTÍNUA REVERSA) Para permitir vazão constante de óleo hidráulico auxiliar para o engate macho frontal (o engate macho é pressurizado): 1. Ative os hidráulicos auxiliares. 2. Mova o interruptor dos hidráulicos auxiliares frontais (item 1) [Figura 90] para a esquerda e mantenha-o lá. 3. Pressione o interruptor de controle de vazão contínua (item 2) [Figura 90]. 4. Solte o interruptor dos hidráulicos auxiliares frontais. NOTA: Vazão reversa pode causar danos em alguns implementos. Use a vazão reversa com seu implemento somente se aprovada. Consulte o Manual de operação e manutenção do implemento para obter informações detalhadas. Para interromper a vazão contínua reversa de óleo hidráulico auxiliar, pressione o interruptor de controle de vazão contínua (item 2) [Figura 90] pela segunda vez. NOTA: Quando o operador estiver no assento e elevar a barra do assento, o sistema hidráulico auxiliar (dianteiro e traseiro) se desativará. P-24820A P-24802A 1 2 Esquerdo Direito 74 of 220 Dealer Copy -- Not for Resale
- 75. 73 Manual deOperação e Manutenção - S850 CONTROLES HIDRÁULICOS (CONT.) Operação dos Hidráulicos Auxiliares TRASEIROS Esta máquina pode estar equipada com hidráulicos auxiliares traseiros. Figura 91 Pressione o botão Hidráulicos auxiliares (item 2) [Figura 91] uma vez para ativar os hidráulicos auxiliares. A luz (item 1) [Figura 91] ACENDE. Figura 92 Figura 93 Mova o interruptor dos Hidráulicos auxiliares traseiros (item 1) [Figura 93] para a direita ou esquerda para mudar o sentido da vazão de fluido hidráulico auxiliar nos engates rápidos traseiros [Figura 92]. (EXEMPLO: elevar e abaixar os estabilizadores traseiros). Solte o interruptor para parar a vazão de fluido. Carregadeiras Sem Hidráulicos de Alta Vazão Para desativar os hidráulicos auxiliares pressione o botão Hidráulicos auxiliares (item 2) [Figura 91] novamente. Carregadeiras Com Hidráulicos de Alta Vazão Para desativar os hidráulicos auxiliares pressione o botão Hidráulicos auxiliares (item 2) [Figura 91] duas vezes. Todas as Carregadeiras A luz (item 1) [Figura 91] APAGA. NOTA: Quando o operador estiver no assento e elevar a barra do assento, o sistema hidráulico auxiliar (dianteiro e traseiro) se desativará. NA3267 2 1 P100712 P107005C 1 P107006C Joystick esquerdo Joystick direito 75 of 220 Dealer Copy -- Not for Resale
- 76. 74 Manual deOperação e Manutenção - S850 CONTROLES HIDRÁULICOS (CONT.) Operação dos Hidráulicos de Alta Vazão Esta máquina pode estar equipada com hidráulicos de alta vazão. A função alta-vazão fornece vazão adicional de fluido hidráulico para o sistema operar um implemento que requeira mais vazão hidráulica. (EXEMPLO: fresadora de alta vazão). Figura 94 Pressione o botão Hidráulicos auxiliares (item 2) uma vez para ativar os hidráulicos auxiliares. A luz (item 1) [Figura 94] ACENDE. Pressione o botão Hidráulicos auxiliares (item 2) pela segunda vez para ativar os hidráulicos auxiliares de alta vazão. As duas luzes (itens 1 e 3) ACENDEM. [HIFLO] (item 4) [Figura 94] aparece brevemente no monitor de dados. Pressione o botão Hidráulicos auxiliares (item 2) pela terceira vez para desativar os hidráulicos auxiliares. As duas luzes (itens 1 e 3) [Figura 94] APAGAM. Implementos que Ativam Automaticamente os Hidráulicos de Alta Vazão: Pressionar o botão uma vez ativa os hidráulicos auxiliares e a alta vazão e as duas luzes ACENDEM; pressionar pela segunda vez desativa os hidráulicos de alta vazão e a luz direita APAGA; pressionar pela terceira vez desativa os hidráulicos auxiliares e as duas luzes APAGAM. Implementos que Desativam Automaticamente os Hidráulicos de Alta Vazão: Pressione o botão uma vez para ativar os hidráulicos auxiliares e a luz esquerda ACENDE; pressionar pela segunda vez não ativa os hidráulicos de alta vazão e a luz direita ACENDE brevemente e APAGA; pressionar pela terceira vez desativa os hidráulicos auxiliares e as duas luzes APAGAM. NOTA: Consulte o Manual de operação e manutenção do implemento para obter mais informações. NA3274 1 2 3 4 76 of 220 Dealer Copy -- Not for Resale
- 77. 75 Manual deOperação e Manutenção - S850 CONTROLES HIDRÁULICOS (CONT.) Engates Rápidos ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Diesel ou fluido hidráulico sob pressão pode penetrar na pele ou nos olhos, causando ferimentos graves ou morte. Vazamentos de fluidos sob pressão podem não ser visíveis. Vazamentos de fluidos sob pressão podem não ser visíveis. Não use a mão desprotegida. Use óculos de segurança. Se fluido penetrar na pele ou nos olhos, procure atendimento imediato de um médico familiarizado com esse tipo de ferimento. W-2072-0807 ADVERTÊNCIA EVITE QUEIMADURAS Fluido hidráulico, tubos, conexões e engates rápidos podem aquecer durante o funcionamento da máquina e implementos. Tenha cuidado ao conectar e desconectar engates rápidos. W-2220-0396 NOTA: Siga as instruções de direcionamento das mangueiras no Manual de operação e manutenção. Figura 95 Para conectar: remova sujeira ou resíduos da superfície dos engates macho e fêmea e do diâmetro externo dos engates machos. Verifique visualmente se há corrosão, trincas, avarias ou desgaste excessivo dos engates. Se qualquer dessas condições existir, o(s) engate(s) [Figura 95] deve(m) ser substituído(s). Instale os engates machos nos engates fêmeas. A conexão completa se dá quando as luvas de liberação de esferas deslizam para frente sobre o engates fêmeas. Alguns implementos possuem uma linha de retorno que necessita ser conectada ao engate rápido pequeno (item 1) [Figura 95]. Para desconectar: segure os engates machos. Retraia a luva sobre os engates fêmeas até que os engates desconectem. Diagnóstico de Falhas do Engate Rápido Engates sujos com frequência são considerados com defeito e são substituídos desnecessariamente em vez de simplesmente serem limpos. Manenha os engates rápidos limpos para que ofereçam serviço confiável. Sempre limpe as faces dos engates antes de conectar. Permitir a permanência de terra e outros contaminantes pode causar desgaste prematuro nas vedações internas e superfícies de vedação. Engates Vazando • Vazamentos são causados com frequência por contaminantes que impedem a vedação adequada dos engates ou que deslocam vedações internas. • Conecte e desconecte repetidamente engates com vazamento para desalojar contaminantes. Engates Emperrados na Posição Aberta • Uma sensação arenosa ao mover a luva externa dos engates fêmea ou um engate que permanece aberto quando desconectado é evidência de contaminação. • Retraia as luvas nos engates fêmea e limpe completamente enquanto gira a luva, até que toda a contaminação seja removida. • Limpe imediatamente um engate emperrado na posição aberta para prevenir mais contaminação e vazamentos. Dificuldade de Conectar e Desconectar Engates • Mangueiras do implemento que estejam fora do alinhamento com os engates da carregadeira podem causar desgaste anormal e dificultar a conexão e desconexão dos engates. • Certifique-se de que as mangueiras do implemento sejam direcionadas exatamente como mostrado no Manual de operação e manutenção do implemento para evitar danos permanentes ao engate. P-85281A 1 P100711A 77 of 220 Dealer Copy -- Not for Resale
- 78. 76 Manual deOperação e Manutenção - S850 CONTROLES HIDRÁULICOS (CONT.) Alívio da Pressão Hidráulica Auxiliar (Carregadeira e Implemento) ADVERTÊNCIA EVITE QUEIMADURAS Fluido hidráulico, tubos, conexões e engates rápidos podem aquecer durante o funcionamento da máquina e implementos. Tenha cuidado ao conectar e desconectar engates rápidos. W-2220-0396 ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Diesel ou fluido hidráulico sob pressão pode penetrar na pele ou nos olhos, causando ferimentos graves ou morte. Vazamentos de fluidos sob pressão podem não ser visíveis. Vazamentos de fluidos sob pressão podem não ser visíveis. Não use a mão desprotegida. Use óculos de segurança. Se fluido penetrar na pele ou nos olhos, procure atendimento imediato de um médico familiarizado com esse tipo de ferimento. W-2072-0807 Engates Rápidos Auxiliares Dianteiros Para Conectar: empurre os engates rápidos com firmeza um contra o outro e segure por cinco segundos; a pressão é automaticamente aliviada e os engates se conectam. Para Desconectar: empurre os engates rápidos com firmeza um contra o outro e segure por cinco segundos; em seguida retraia as luvas até que os engates se desconectem. Engates Rápidos Auxiliares Traseiros Apoie o implemento nivelado sobre o solo. Desligue o motor e gire a chave para FUNCIONA ou pressione o botão FUNCIONA. Figura 96 Pressione o botão hidráulicos auxiliares (item 1) [Figura 96]. Figura 97 Mova o interruptor dos hidráulicos auxiliares traseiros (item 1) [Figura 97] para a direita e esquerda várias vezes. NA3267 1 P-24820A 1 P-24802A Esquerdo Direito 78 of 220 Dealer Copy -- Not for Resale
- 79. 77 Manual deOperação e Manutenção - S850 DISPOSITIVO DE CONTROLE DE IMPLEMENTOS (ACD) Esta máquina pode estar equipada com um dispositivo de controle de implementos. Descrição Figura 98 Conecte o chicote elétrico do implemento ao dispositivo de controle de implementos (item 1) [Figura 98]. Figura 99 Será necessário um kit de dispositivo de controle de implementos de 14 pinos (item 1) [Figura 99] para operar implementos de modelos antigos. Consulte seu distribuidor de carregadeiras Bobcat. Figura 100 Interruptores adicionais (itens 1, 2 e 3) [Figura 100] nos controles esquerdo e direito são usados para controlar algumas funções de implementos através do dispositivo de controle de implementos. NOTA: Quando um chicote elétrico de implemento está acoplado ao ACD ele assume a função de interruptor hidráulico auxiliar (item 1) [Figura 100] dos hidráulicos auxiliares traseiros. Consulte o manual de operação e manutenção do implemento para conhecer detalhes dos controles. P-85281 1 P-85313 1 P-24820A 1 2 P-24802A 3 Esquerdo Direito 79 of 220 Dealer Copy -- Not for Resale
- 80. 78 Manual deOperação e Manutenção - S850 INSPEÇÃO DIÁRIA Inspeção e Manutenção Diárias Serviços de manutenção devem ser feitos a intervalos regulares. O não cumprimento dos intervalos pode gerar desgaste excessivo e falhas prematuras. A Lista de Verificação e Programa de Manutenção é um guia para a correta manutenção da carregadeira Bobcat. Figura 101 A lista de verificação e programa de manutenção (item 1) [Figura 101] localiza-se no lado interno da porta traseira e também na seção de Traduções dos Avisos na Máquina deste manual. (Consulte Programa de Manutenção (7242070), na Página 193.) Uma Lista de verificação e programa de manutenção em forma de tabela também está disponível na seção Manutenção Preventiva desta manual. (Consulte PROGRAMA DE MANUTENÇÃO, na Página 111.) ADVERTÊNCIA EVITE FERIMENTOS OU MORTE • Mantenha a porta / tampa fechada exceto para manutenção. • Mantenha o motor livre de material inflamável. • Mantenha o corpo, objetos e roupas folgadas longe de contatos elétricos, peças móveis, peças quentes e do escape. • Não use a máquina em espaço com pós ou gases explosivos ou com material inflamável próximo do escape. • Nunca use éter ou fluido de partida em motores diesel com velas de preaquecimento ou aquecedor do ar de admissão. Use apenas recursos auxiliares de partida aprovados pelo fabricante do motor. • Vazamentos de fluidos sob pressão podem penetrar na pele e causar ferimentos graves. • Ácido de bateria provoca queimaduras graves; use óculos de segurança. Se o ácido entrar em contato com os olhos, pele ou roupas, lave com água. Em caso de contato com os olhos, lave e procure atendimento médico. • A bateria produz gás inflamável e explosivo. Mantenha longe faíscas, fagulhas, fogo e tabaco aceso. • Para partida auxiliar, conecte o cabo negativo à máquina por último (nunca à bateria). Após a partida auxiliar, remova primeiro a conexão negativa no motor. • Gases de escape podem matar. Ventile sempre. W-2782-0409 NOTA: Fluidos como óleo de motor, fluido hidráulico, líquido de arrefecimento, etc., devem ser descartados de maneira segura para o meio ambiente. Alguns regulamentos exigem que certos derramamentos e vazamentos sobre o solo sejam limpos de maneira específica. Consulte os regulamentos locais, estaduais e federais para o descarte correto. ADVERTÊNCIA O operador deve receber instruções antes de operar a máquina. Operadores não treinados podem provocar ferimentos ou morte. W-2001-0502 P100041 1 80 of 220 Dealer Copy -- Not for Resale
- 81. 79 Manual deOperação e Manutenção - S850 INSPEÇÃO DIÁRIA (CONT.) Inspeção e Manutenção Diárias (Cont.) A lista de itens a seguir deve ser verificada diariamente: • Nível de óleo do motor • Nível de fluido hidráulico • Filtro de ar do motor - Verifique avarias ou vazamentos no sistema de ar • Sistema de arrefecimento do motor – Verifique avarias ou vazamentos no sistema, verifique o nível de líquido de arrefecimento, limpe o resfriador de óleo, o radiador e a grade traseira. • Cabine do operador e estrutura de montagem da cabine • Cinto de segurança • Barra do assento e controle de interbloqueio • Sistema Bobcat de Controle de Interbloqueio (BICS™) • Buzina dianteira e alarme de ré – Verifique o funcionamento correto • Engraxe os pinos de articulação (braço de elevação, links de elevação, Bob-Tach™, cilindros, cunhas do Bob-Tach) • Pneus - Verifique quanto a desgaste, avarias e pressão correta • Filtro de combustível - Remova a água acumulada • Peças soltas ou quebradas - Repare ou substitua conforme necessidade • Pisos de segurança e avisos de segurança (decalques) - Substitua se necessário • Dispositivo de suporte do braço de elevação - Substitua de danificado IMPORTANTE Esta máquina é equipada de fábrica com um sistema de escape corta-fagulhas Aprovado pelo Serviço Florestal do U.S.D.A. (Departamento de agricultura dos Estados Unidos) que deve receber manutenção para funcionar corretamente. • COM SILENCIOSO A câmara de fagulhas do silencioso deve ser esvaziada a cada 100 horas de operação para mantê-la em condições de funcionamento. • COM REDUÇÃO CATALÍTICA SELETIVA (SCR) E / OU CATALISADOR DE OXIDAÇÃO DE DIESEL (DOC) Não remova nem modifique o DOC ou o SCR. O SCR deve ser mantido de acordo com as instruções no Manual de operação e manutenção para funcionar corretamente. • COM DPF (FILTRO DE PARTICULADOS DE DIESEL) O DPF deve ser mantido de acordo com as instruções no Manual de operação e manutenção para funcionar corretamente. (Se esta máquina for operada em terreno coberto por floresta, vegetação ou gramado inflamável, o motor deverá estar equipado com um corta-fagulhas e mantido em condições de operação. Omissão em assim proceder incorrerá em violação da seção 4442 PRC da lei estadual da Califórnia. Consulte as leis e regulamentos locais sobre exigência de corta- fagulhas.) I-2350-1114 IMPORTANTE LAVAGEM DOS ADESIVOS SOB PRESSÃO • Nunca direcione o jato em ângulo fechado em direção ao adesivo. Isso pode danificar o adesivo, causando o descolamento da superfície. • Direcione o jato a um ângulo de 90 graus e a pelo menos 300 mm (12 pol.) do adesivo. Lave a partir do centro do adesivo para as bordas. I-2226-0910 81 of 220 Dealer Copy -- Not for Resale
- 82. 80 Manual deOperação e Manutenção - S850 PROCEDIMENTO ANTES DA PARTIDA Entrada na Carregadeira Figura 102 Use os degraus da caçamba ou implemento, os apoios para mãos e os pisos de segurança (sobre o braço e o chassi da carregadeira) para entrar ou sair da carregadeira, mantendo um contato com 3 pontos o tempo tempo [Figura 102]. Não pule. Pisos de segurança estão instalados na carregadeira Bobcat para proporcionar uma superfície antiderrapante ao entrar ou sair da carregadeira. Mantenha os pisos de segurança limpos e substitua-os quando danificados. Pisos para reposição estão disponíveis através de seu distribuidor Bobcat. Localização do Manual de Operação e Manutenção e do Guia do Operador Figura 103 Leia e entenda o manual de operação e manutenção e o guia do operador (item 1) [Figura 103] antes de operar a carregadeira. O manual de operação e manutenção e outros manuais podem ser mantidos em um compartimento (item 2) [Figura 103] existente atrás do assento do operador. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE São necessárias instruções antes de operar ou realizar manutenção na máquina. Leia e entenda o Manual de operação e manutenção, o Guia do operador e os avisos (adesivos) na máquina. Obedeça às advertências e instruções quando efetuar reparos, ajustes ou manutenção. Verifique o correto funcionamento após ajustes, reparos ou manutenção. Operadores não treinados e omissão em seguir as instruções podem causar ferimentos ou morte. W-2003-0807 N-20299 2 1 P-90562B P-90526A 1 2 82 of 220 Dealer Copy -- Not for Resale
- 83. 81 Manual deOperação e Manutenção - S850 PROCEDIMENTO ANTES DA PARTIDA (CONT.) Ajuste do Assento Assento com Suspensão Figura 104 Puxe a alavanca (item 1) [Figura 104] para ajustar o ângulo do encosto do assento. Puxe a alavanca (item 2) [Figura 104] para cima para ajustar a posição do assento para operação confortável dos controles da carregadeira. Figura 105 A alavanca (item 1) é usada para ajustar a resposta da suspensão do assento dependendo do peso do operador. O ajuste ideal é obtido com o ponteiro (item 2) [Figura 105] centralizado no indicador com o operador sentado normalmente. Articule a alavanca totalmente para fora para fazer o ajuste. Desloque a alavanca entre as posições intermediária e superior para mover o ponteiro para a direita. Desloque a alavanca entre as posições intermediária e inferior para mover o ponteiro para a esquerda. Retorne a alavanca à posição intermediária e articule-a totalmente para trás para travar no ajuste. Assento com Suspensão Pneumática (Opcional) Figura 106 Puxe a alavanca (item 1) [Figura 106] para ajustar o ângulo do encosto do assento. Puxe a alavanca (item 2) [Figura 106] para cima para ajustar a posição do assento para operação confortável dos controles da carregadeira. Figura 107 A alavanca (item 1) é usada para ajustar a resposta da suspensão do assento dependendo do peso do operador. O ajuste ideal é obtido com o ponteiro (item 2) [Figura 107] centralizado no indicador com o operador sentado normalmente. Empurre a alavanca (item 1) [Figura 107] para cima e segure para aumentar a quantidade de ar na suspensão do assento. Puxe a alavanca para baixo e segure para diminuir a quantidade de ar na suspensão do assento. NOTA: O sistema elétrico da carregadeira deve estar LIGADO para aumentar a quantidade de ar na suspensão do assento. P100224 2 1 P-90024A 1 2 P-90887 2 1 P-90888 1 2 83 of 220 Dealer Copy -- Not for Resale
- 84. 82 Manual deOperação e Manutenção - S850 PROCEDIMENTO ANTES DA PARTIDA (CONT.) Ajuste do Assento (Cont.) Assento Aquecido, de Tecido, com Suspensão Pneumática (Opcional) Figura 108 O interruptor (item 1) [Figura 108] para LIGAR e DESLIGAR o aquecimento do assento está localizado atrás do encosto do assento, no lado esquerdo. Puxe a alavanca (item 2) [Figura 108] para ajustar o ângulo do encosto do assento. Puxe a alavanca (item 3) [Figura 108] para cima para ajustar a posição do assento para operação confortável dos controles da carregadeira. Figura 109 A alavanca (item 1) é usada para ajustar a resposta da suspensão do assento dependendo do peso do operador. O ajuste ideal é obtido com o ponteiro (item 2) [Figura 109] centralizado no indicador com o operador sentado normalmente. Empurre a alavanca (item 1) [Figura 109] para cima e segure para aumentar a quantidade de ar na suspensão do assento. Puxe a alavanca para baixo e segure para diminuir a quantidade de ar na suspensão do assento. NOTA: O sistema elétrico da carregadeira deve estar LIGADO para aumentar a quantidade de ar na suspensão do assento e para operar o assento aquecido. P127663 3 2 1 P100993 1 2 84 of 220 Dealer Copy -- Not for Resale
- 85. 83 Manual deOperação e Manutenção - S850 PROCEDIMENTO ANTES DA PARTIDA (CONT.) Ajuste da Posição da alavanca de Comando / Joystick Figura 110 Puxe as alavancas de ajuste (item 1) [Figura 110] para cima para deslizar os as alavancas de comando ou joysticks da carregadeira para frente ou para trás, ajustando-os para operação confortável. (Mostrado o lado direito.) Ajuste do Cinto de Segurança Figura 111 Conecte o cinto transversal ao cinto abdominal (item 1) [Figura 111]. Puxe o cinto abdominal em direção ao lado esquerdo do assento (item 2) [Figura 111] e aperte. O cinto transversal deve ficar posicionado sobre seu ombro esquerdo e o cinto abdominal sobre a parte baixa de seus quadris [Figura 111]. IMPORTANTE Verifique a operação correta dos retratores dos cintos abdominal e transversal. Mantenha os retratores limpos e substitua-os se necessário. I-2199-0200 Barra do assento Figura 112 Abaixe a barra do assento e acione o freio de estacionamento (item 1) [Figura 112]. Coloque os pedais, se equipados, na posição NEUTRA. NOTE: Mantenha as mãos nos controles de direção e os pés nos pedais (ou apoios) enquanto opera a carregadeira. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Quando operar a máquina: • Mantenha o cinto de segurança apertado com firmeza. • A barra do assento deve ficar abaixada. • Mantenha os pés nos pedais ou apoios e as mãos nos controles. W-2261-0909 P-90491A 1 P-85815A 1 P-85812A 2 P-85452A 85 of 220 Dealer Copy -- Not for Resale
- 86. 84 Manual deOperação e Manutenção - S850 PARTIDA DO MOTOR Painel Standard com Chave ADVERTÊNCIA EVITE FERIMENTOS GRAVES OU MORTE • Motores podem conter peças quentes e gás de escape quente. Mantenha material inflamável afastado. • Não use máquinas em atmosfera contendo pós ou gases explosivos. W-2051-0212 Execute o PROCEDIMENTO ANTES DA PARTIDA. (Consulte PROCEDIMENTO ANTES DA PARTIDA, na Página 80.) Figura 113 Coloque o controle de aceleração do motor na posição de marcha lenta [Figura 113]. Figura 114 Gire a chave de partida para a posição FUNCIONA (item 1) [Figura 114]. As luzes indicadoras no painel de instrumentos direito irão ACENDER brevemente e o painel de instrumentos / sistema de monitoramento farão um auto-teste. Figura 115 A máquina executará o ciclo do aquecedor do ar de admissão automaticamente, com base na temperatura. O ícone de preaquecimento do motor (item 1) ACENDE e o tempo restante do ciclo ou [WAIT] (AGUARDE) aparece no monitor de dados (item 2) [Figura 115]. Quando a luz do ícone preaquecimento do motor APAGAR, gire a chave para PARTIDA (item 2). Solte a chave quando o motor funcionar e deixe que ela retorne à posição FUNCIONA (item 1) [Figura 114]. P-90525B P-90687A 2 1 NA3353 2 1 86 of 220 Dealer Copy -- Not for Resale
- 87. 85 Manual deOperação e Manutenção - S850 PARTIDA DO MOTOR (CONT.) Painel Standard com Chave (Cont.) NOTA: Certifique-se de que ambos os controles direcionais estejam na posição NEUTRA antes de dar a partida. Não mova os controles da posição NEUTRA quando girar a chave para FUNCIONA ou PARTIDA com o BICS™ ativado. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE • Aperte o cinto de segurança, dê a partida e opere somente desde o assento do operador. • Nunca use roupas folgadas quando trabalhar próximo da máquina. W-2135-1108 Figura 116 (SJC) Selecione padrão de controle ‘ISO’ ou ‘H’ (item 1) [Figura 116] se equipada com SJC. Figura 117 Pressione o Botão PRESSIONE PARA OPERAR (item 1) [Figura 117] para ativar o BICS™ e para executar as funções hidráulicas e da carregadeira. O ajuste atual de resposta de tração será exibido brevemente no monitor de dados (item 2) cada vez que o botçao PRESSIONE PARA OPERARAR (item 1) [Figura 117] for pressionado. NOTA: (SJC) a luz da posição atual do interruptor (ISO ou H) piscará, indicando que é necessário pressionar o botão PRESSIONE PARA OPERAR. A luz piscará quando a chave estiver LIGADA e continuará a piscar até que o botão PRESSIONE PARA OPERAR seja pressionado e depois disso permanecerá acesa. Se o modo (ISO/H) for mudado durante o percurso, o modo ativo permanecerá aceso e o modo pendente piscará. Quando a operação da máquina retornar ao NEUTRO, a luz do modo ativo se desligará e a luz do modo pendente continuará a piscar até que o botão PRESSIONE PARA OPERAR seja pressionado. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Quando um motor estiver funcionando em área fechada, ar fresco deve ser adicionado para evitar concentração de gases de escape. Se o motor for estacionário, conduza o escape para fora. Fumaça de escape contém gases inodoros e invisíveis que podem matar sem aviso. W-2050-0807 P-85307 1 P-90726M 1 2 87 of 220 Dealer Copy -- Not for Resale
- 88. 86 Manual deOperação e Manutenção - S850 PARTIDA DO MOTOR (CONT.) Painel com Partida Sem Chave ADVERTÊNCIA EVITE FERIMENTOS GRAVES OU MORTE • Motores podem conter peças quentes e gás de escape quente. Mantenha material inflamável afastado. • Não use máquinas em atmosfera contendo pós ou gases explosivos. W-2051-0212 Execute o PROCEDIMENTO ANTES DA PARTIDA. (Consulte PROCEDIMENTO ANTES DA PARTIDA, na Página 80.) Figura 118 Coloque o controle de aceleração do motor na posição de marcha lenta [Figura 118]. NOTA: Carregadeiras com painel com partida sem chave possuem uma senha mestra permanente, gerada aleatoriamente na fábrica. Sua carregadeira terá também uma senha do proprietário. A senha do proprietário pode ser alterada para evitar uso não autorizado da carregadeira. (Consulte Mudança da Senha do Proprietário, na Página 187.) Mantenha sua senha em local seguro para futuras consultas. NOTA: O recurso de dispensa temporária da senha pode ser usado para permitir a partida da carregadeira sem uma senha. (Consulte Dispensa Temporária da Senha, na Página 187.) Figura 119 Gire a chave de partida para a posição FUNCIONA (item 2) [Figura 119]. As luzes indicadoras no painel de instrumentos direito irão ACENDER brevemente e o painel de instrumentos / sistema de monitoramento farão um auto-teste. Use o teclado numérico (item 1) [Figura 119] para digitar a senha. Figura 120 A máquina executará o ciclo do aquecedor do ar de admissão automaticamente, com base na temperatura. O ícone de preaquecimento do motor (item 1) ACENDE e o tempo restante do ciclo ou [WAIT] (AGUARDE) (item 2) [Figura 120] aparece no monitor de dados. Quando a luz do ícone preaquecimento do motor APAGAR, gire a chave para PARTIDA (item 3). Solte a chave quando o motor funcionar e deixe que ela retorne à posição FUNCIONA (item 2) [Figura 119]. P-90525B P-90819J 1 3 2 NA3353 2 1 88 of 220 Dealer Copy -- Not for Resale
- 89. 87 Manual deOperação e Manutenção - S850 PARTIDA DO MOTOR (CONT.) Painel com Partida Sem Chave (cont.) NOTA: Certifique-se de que ambos os controles direcionais estejam na posição NEUTRA antes de dar a partida. Não mova os controles da posição NEUTRA quando girar a chave de partida para FUNCIONA ou PARTIDA com o BICS™ ativado. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE • Aperte o cinto de segurança, dê a partida e opere somente desde o assento do operador. • Nunca use roupas folgadas quando trabalhar próximo da máquina. W-2135-1108 Figura 121 (SJC) Selecione padrão de controle ‘ISO’ ou ‘H’ (item 1) [Figura 121] se equipada com SJC. Figura 122 Pressione o Botão PRESSIONE PARA OPERAR (item 1) [Figura 122] para ativar o BICS™ e para executar as funções hidráulicas e da carregadeira. O ajuste atual de resposta de tração será exibido brevemente no monitor de dados (item 2) cada vez que o botçao PRESSIONE PARA OPERARAR (item 1) [Figura 122] for pressionado. NOTA: (SJC) a luz da posição atual do interruptor (ISO ou H) piscará, indicando que é necessário pressionar o botão PRESSIONE PARA OPERAR. A luz piscará quando a chave estiver LIGADA e continuará a piscar até que o botão PRESSIONE PARA OPERAR seja pressionado e depois disso permanecerá acesa. Se o modo (ISO/H) for mudado durante o percurso, o modo ativo permanecerá aceso e o modo pendente piscará. Quando a operação da máquina retornar ao NEUTRO, a luz do modo ativo se desligará e a luz do modo pendente continuará a piscar até que o botão PRESSIONE PARA OPERAR seja pressionado. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Quando um motor estiver funcionando em área fechada, ar fresco deve ser adicionado para evitar concentração de gases de escape. Se o motor for estacionário, conduza o escape para fora. Fumaça de escape contém gases inodoros e invisíveis que podem matar sem aviso. W-2050-0807 P-85307T 1 P-90726M 1 2 89 of 220 Dealer Copy -- Not for Resale
- 90. 88 Manual deOperação e Manutenção - S850 PARTIDA DO MOTOR (CONT.) Painel de instrumentos Deluxe ADVERTÊNCIA EVITE FERIMENTOS GRAVES OU MORTE • Motores podem conter peças quentes e gás de escape quente. Mantenha material inflamável afastado. • Não use máquinas em atmosfera contendo pós ou gases explosivos. W-2051-0212 Execute o PROCEDIMENTO ANTES DA PARTIDA. (Consulte PROCEDIMENTO ANTES DA PARTIDA, na Página 80.) Figura 123 Coloque o controle de aceleração do motor na posição de marcha lenta [Figura 123]. NOTA: Carregadeiras com painel de instrumentos Deluxe têm uma senha mestra permanente gerada aleatoriamente na fábrica. Sua carregadeira também receberá uma senha do proprietário. Seu distribuidor lhe fornecerá essa senha. Mude a senha do proprietário para uma que você se lembre facilmente, para evitar o uso não autorizado da carregadeira. (Consulte Mudança da Senha do Proprietário, na Página 188.) Mantenha sua senha em local seguro para futuras consultas. NOTA: O recurso de dispensa temporária da senha pode ser usado para permitir a partida da carregadeira sem uma senha. (Consulte Dispensa Temporária da Senha, na Página 189.) Figura 124 Gire a chave de partida para a posição FUNCIONA (item 2) [Figura 124]. As luzes indicadoras no painel de instrumentos direito irão ACENDER brevemente e o painel de instrumentos / sistema de monitoramento farão um auto-teste. Use o teclado numérico (item 1) [Figura 124] para digitar a senha. Figura 125 A máquina executará o ciclo do aquecedor do ar de admissão automaticamente, com base na temperatura. O ícone de preaquecimento do motor (item 1) ACENDE e o tempo restante do ciclo ou [WAIT] (AGUARDE) (item 2) [Figura 125] aparece no monitor de dados. Quando a luz do ícone preaquecimento do motor APAGAR, gire a chave para PARTIDA (item 3). Solte a chave quando o motor funcionar e deixe que ela retorne à posição FUNCIONA (item 2) [Figura 124]. P-90525B P-90212K 1 3 2 NA3353 2 1 90 of 220 Dealer Copy -- Not for Resale
- 91. 89 Manual deOperação e Manutenção - S850 PARTIDA DO MOTOR (CONT.) Painel de Instrumentos Deluxe (Cont.) NOTA: Certifique-se de que ambos os controles direcionais estejam na posição NEUTRA antes de dar a partida. Não mova os controles da posição NEUTRA quando girar a chave de partida para FUNCIONA ou PARTIDA com o BICS™ ativado. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE • Aperte o cinto de segurança, dê a partida e opere somente desde o assento do operador. • Nunca use roupas folgadas quando trabalhar próximo da máquina. W-2135-1108 Figura 126 (SJC) Selecione padrão de controle ‘ISO’ ou ‘H’ (item 1) [Figura 126] se equipada com SJC. Figura 127 Pressione o Botão PRESSIONE PARA OPERAR (item 1) [Figura 127] para ativar o BICS™ e para executar as funções hidráulicas e da carregadeira. O ajuste atual de resposta de tração será exibido brevemente no monitor de dados (item 2) cada vez que o botçao PRESSIONE PARA OPERARAR (item 1) [Figura 127] for pressionado. NOTA: (SJC) a luz da posição atual do interruptor (ISO ou H) piscará, indicando que é necessário pressionar o botão PRESSIONE PARA OPERAR. A luz piscará quando a chave estiver LIGADA e continuará a piscar até que o botão PRESSIONE PARA OPERAR seja pressionado e depois disso permanecerá acesa. Se o modo (ISO/H) for mudado durante o percurso, o modo ativo permanecerá aceso e o modo pendente piscará. Quando a operação da máquina retornar ao NEUTRO, a luz do modo ativo se desligará e a luz do modo pendente continuará a piscar até que o botão PRESSIONE PARA OPERAR seja pressionado. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Quando um motor estiver funcionando em área fechada, ar fresco deve ser adicionado para evitar concentração de gases de escape. Se o motor for estacionário, conduza o escape para fora. Fumaça de escape contém gases inodoros e invisíveis que podem matar sem aviso. W-2050-0807 P-85307R 1 P-90726M 1 2 91 of 220 Dealer Copy -- Not for Resale
- 92. 90 Manual deOperação e Manutenção - S850 PARTIDA DO MOTOR (CONT.) Partida Sob Temperatura Baixa ADVERTÊNCIA EXPLOSÃO PODE CAUSAR FERIMENTOS GRAVES, MORTE OU DANOS GRAVES AO MOTOR NÃO use éter nem fluido de partida com sistemas de velas de preaquecimento ou aquecedor do ar de admissão. W-2071-0415 Se a temperatura estiver abaixo do ponto de congelamento, faça o seguinte para facilitar a partida do motor: • Substitua o óleo do motor por um de tipo e viscosidade corretos para a temperatura prevista. (Consulte Tabela de Óleos do Motor, na Página 131.) • Certifique-se de que a bateria esteja com carga total. • Instale um aquecedor de motor, disponível através de seu distribuidor de carregadeiras Bobcat. • Mova a alavanca de controle de aceleração do motor metade do curso, antes da partida. Retorne à posição de marcha lenta após o motor funcionar. NOTA: A tela do monitor do painel de instrumentos Deluxe pode não ficar com intensidade total quando a temperatura estiver abaixo de -26°C (-15°F). Pode demorar 30 segundos a alguns minutos para a tela do monitor aquecer. Todos os sistemas permanecem monitorados mesmo quando o monitor está apagado. Aquecimento do Sistema Hidráulico / Hidrostático IMPORTANTE Quando a temperatura for inferior a -30°C (-20°F), o óleo hidrostático deve ser aquecido antes da partida. Em baixas temperaturas, o sistema hidrostático não receberá óleo suficiente e poderá se danificar. Se possível, estacione a máquina onde a temperatura estiver acima de -18°C (0°F). I-2007-0910 Deixe o motor funcionar no mínimo durante cinco minutos para aquecer o motor e o fluido da transmissão hidrostática antes de operar a carregadeira. 92 of 220 Dealer Copy -- Not for Resale
- 93. 91 Manual deOperação e Manutenção - S850 MONITORAMENTO DOS MONITORES DOS PAINEIS Painel Esquerdo Figura 128 Monitore frequentemente os medidores de temperatura e combustível e as luzes do BICS™ (todas devem estar APAGADAS para operar a carregadeira [Figura 128]. Após o motor funcionar, monitore frequentemente o painel de instrumentos esquerdo [Figura 128] quanto a condições da máquina. O ícone associado ficará ACESO se houver uma condição de erro. EXEMPLO: a temperatura do líquido de arrefecimento do motor está alta O ícone temperatura alta do motor (item 1) [Figura 128] ficará ACESO. Pressione o botão informação (item 2) [Figura 128] para iniciar o ciclo de exibição de dados até que a tela do código de serviço seja exibida. Um dos seguintes CÓDIGOS DE SERVIÇO aparecerá. • [M0810] Temperatura do líquido de arrefecimento do motor alta • [M0811] Temperatura do líquido de arrefecimento do motor muito alta Encontre a causa do código de falha e corrija antes de operar a carregadeira novamente. (Consulte Lista de Códigos de Serviço, na Página 176.) Advertência e Parada Automática Quando houver condição de ADVERTÊNCIA, o ícone correspondente ACENDERÁ e o alarme disparará 3 bips. Atenção, não permita que essa condição continue. Ela poderá danificar o motor ou sistemas hidráulicos da máquina. Quando houver condição de PARADA, o ícone correspondente ACENDERÁ e o alarme disparará um bip contínuo. O sistema de monitoramento desligará o motor automaticamente em 15 segundos. O motor pode ser religado para mover ou reposicionar a carregadeira. O recurso de PARADA está associado aos seguintes Ícones: Advertência geral Mau funcionamento do motor Temperatura do líquido de arrefecimento do motor Mau funcionamento do sistema hidráulico NA3267 2 1 93 of 220 Dealer Copy -- Not for Resale
- 94. 92 Manual deOperação e Manutenção - S850 PARADA DO MOTOR E SAÍDA DA CARREGADEIRA Procedimento Pare a carregadeira sobre piso nivelado. Abaixe totalmente o braço de elevação e apoie o implemento nivelado sobre o solo. Figura 129 Empurre o controle de aceleração do motor totalmente para baixo [Figura 129] para diminuir a rotação do motor. Acione o freio de estacionamento. Figura 130 Gire a chave de partida para a posição DESLIGA (item 1) ou pressione o botão DESLIGA (item 2) [Figura 130]. NOTA: Se as luzes da carregadeira estiverem ACESAS, elas permanecerão ACESAS por aproximadamente 90 segundos após DESLIGAR a carregadeira. Eleve a barra do assento e certifique-se de que as funções de elevação e inclinação estejam desativadas. Desafivele o cinto de segurança. Remova a chave (painel standard com chave) para evitar operação da carregadeira por pessoas não autorizadas. NOTA: A ativação do recurso de dispensa temporária da senha em máquinas com painel com partida sem chave ou o painel de instrumentos Deluxe permite a operação da carregadeira sem usar uma senha. (Consulte Dispensa Temporária da Senha, na Página 187.) ou (Consulte Dispensa Temporária da Senha, na Página 189.) Figura 131 Saia da carregadeira usando os apoios para as mãos, pisos de segurança e degraus (mantendo contato com três pontos) [Figura 131]. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Antes de sair do assento do operador: • Abaixe o braço de elevação e apoie o implemento nivelado sobre o solo. • Desligue o motor. • Acione o freio de estacionamento. • Eleve a barra do assento. • Mova todos os controles para a posição NEUTRA / TRAVADA para certificar-se de que as funções de elevação, inclinação e tração estejam desativadas. O sistema da barra do assento deve desativar essas funções quando a barra do assento está elevada. Consulte seu distribuidor Bobcat para manutenção se os controles não se desativarem. W-2463-1110 P-90525B P-90688A 1 P-90214C 1 P-90214A 2 P-85737A P-85735A 94 of 220 Dealer Copy -- Not for Resale
- 95. 93 Manual deOperação e Manutenção - S850 CONTRAPESOS Descrição Podem ser instalados contrapesos na carregadeira. Consulte seu distribuidor Bobcat para obter informações sobre os contrapesos e configurações aprovadas para sua aplicação e implemento. Efeito na Carregadeira e na Operação A operação apropriada da carregadeira e implemento não muda se forem instalados contrapesos nesta carregadeira. A operação apropriada da carregadeira e implemento não muda se forem instalados contrapesos nesta carregadeira. Os contrapesos instalados em sua carregadeira podem afetar a carregadeira e sua operação em algumas aplicações. Alguns exemplos são: • Aumento de peso da máquina. • Aumento da Capacidade Nominal de Operação (ROC) • Direção mais dura. • Desgaste de pneus acelerado ou irregular. • Aumento do consumo de potência. Quando Considerar o Uso de Contrapesos Instale contrapesos para aumentar a capacidade nominal de operação (ROC) da carregadeira, o que poderá melhorar o desempenho do implemento em algumas aplicações. Alguns exemplos são: • Usando garfo para pallets com cargas paletizadas. • Usando garras ou garfos para fardos. • Usando caçambas para movimentar material solto sem escavar. Quando Considerar Remover os Contrapesos Remova os contrapesos para aumentar a força de cima para baixo do implemento, para melhor desempenho do implemento em algumas aplicações. Alguns exemplos são: • Escavação com caçambas. • Usando rompedores hidráulicos, raspadores ou aplainadoras. Acessórios que Afetam o Peso da Máquina Se sua carregadeira já estiver equipada com acessórios como esteiras de aço sobre pneus, tanques de água ou estabilizadores traseiros, a instalação de contrapesos pode não ser necessária. Consulte seu distribuidor Bobcat para obter mais informações sobre o uso correto de contrapesos aprovados com implementos e acessórios para a sua carregadeira. 95 of 220 Dealer Copy -- Not for Resale
- 96. 94 Manual deOperação e Manutenção - S850 IMPLEMENTOS Escolha da Caçamba Correta ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Nunca use implementos ou caçambas não aprovados pela Bobcat Company. Caçambas e implementos para cargas seguras de densidades especificadas são aprovadas para cada modelo. Implementos não aprovados podem provocar ferimentos ou morte. W-2052-0907 NOTA: A garantia é cancelada se forem usados implementos não aprovados na carregadeira Bobcat. O distribuidor pode identificar, para cada modelo de carregadeira, os implementos e caçambas aprovados por Bobcat. As caçambas e implementos são aprovados para Capacidade Nominal de Operação (ROC) e para acoplamento seguro ao Bob-Tach. A ROC para esta carregadeira está indicada em um decalque na cabine do operador. (Consulte Desempenho, na Página 208.) A ROC é determinada usando-se uma caçamba e material de densidade normal, como terra ou cascalho seco. Se forem usadas caçambas mais longas, o centro da carga se move para frente e reduz a ROC. Se for carregado material muito denso, o volume deverá ser reduzido para evitar sobrecarga. Figura 132 Exceder a ROC [Figura 132] pode causar os seguintes problemas: • Pode ser difícil manobrar a carregadeira. • Os pneus se desgastarão mais rápido. • Haverá perda de estabilidade. • A vida da carregadeira Bobcat se reduzirá. Use o tamanho de caçamba correto de acordo com o tipo e densidade do material movimentado. Para a movimentação segura de materiais e para evitar danos à máquina, o implemento (ou caçamba) deverá operar com carga total, sem ultrapassar a ROC da carregadeira. Cargas parciais dificultam as manobras. Garfo para Pallets Figura 133 A carga máxima a ser transportada usando-se um garfo para pallets é mostrada em um decalque localizado no chassi do garfo (item 1) [Figura 133]. Consulte seu distribuidor Bobcat para mais informação sobre inspeção, manutenção e substituição de garfos. Consulte seu distribuidor Bobcat sobre a capacidade nominal de operação quando usar um garfo para pallets e sobre outros implementos disponíveis. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Não exceda a capacidade nominal de operação (ROC). Carga excessiva pode causar tombamento ou perda de controle. W-2053-0903 NA1676 ERRADO B-17255 1 A carga varia conforme o modelo de garfo usado. 96 of 220 Dealer Copy -- Not for Resale
- 97. 95 Manual deOperação e Manutenção - S850 IMPLEMENTOS (CONT.) Instalação e Remoção do Implemento (Bob-Tach Com Alavancas Manuais) O Bob-Tach é usado para substituição rápida de caçambas e implementos. Para instalar outros implementos, consulte o Manual de Operação e Manutenção apropriado. Instalação Figura 134 Puxe as alavancas do Bob-Tach para cima até ficarem totalmente elevadas (cunhas totalmente elevadas) (item 1) [Figura 134]. Entre na carregadeira e execute o PROCEDIMENTO ANTES DA PARTIDA. (Consulte PROCEDIMENTO ANTES DA PARTIDA, na Página 80.) Dê a partida no motor, pressione o botão PRESSIONE PARA OPERAR e libere o freio de estacionamento. Abaixe o braço de elevação e incline o Bob-Tach para frente. Desloque a carregadeira lentamente para frente até que a borda superior do Bob-Tach esteja inteiramente embaixo do flange superior da estrutura de montagem da caçamba [Figura 134] (ou outro implemento). NOTA: Certifique-se de que as alavancas do Bob- Tach não batam no implemento. Figura 135 Incline o Bob-Tach para trás até que a borda cortante da caçamba (ou outro implemento) esteja ligeiramente acima do solo [Figura 135]. Isso fará com que a estrutura de montagem da caçamba de ajuste contra a parte dianteira do Bob-Tach. Desligue o motor e saia da carregadeira. (Consulte PARADA DO MOTOR E SAÍDA DA CARREGADEIRA, na Página 92.) ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Antes de sair do assento do operador: • Abaixe o braço de elevação e apoie o implemento nivelado sobre o solo. • Desligue o motor. • Acione o freio de estacionamento. • Eleve a barra do assento. • Mova todos os controles para a posição NEUTRA / TRAVADA para certificar-se de que as funções de elevação, inclinação e tração estejam desativadas. O sistema da barra do assento deve desativar essas funções quando a barra do assento está elevada. Consulte seu distribuidor Bobcat para manutenção se os controles não se desativarem. W-2463-1110 P-85515 1 P-85514 97 of 220 Dealer Copy -- Not for Resale
- 98. 96 Manual deOperação e Manutenção - S850 IMPLEMENTOS (CONT.) Instalação e Remoção do Implemento (Bob-Tach com Alavancas Manuais) (Cont.) Instalação (Cont.) Figura 136 Empurre as alavancas do Bob-Tach para baixo até que estejam totalmente engatadas na posição travada (item 1) [Figura 136] (cunhas totalmente estendidas através dos furos na estrutura de montagem do implemento). Quando travadas, ambas as alavancas devem tocar a estrutura como mostrado (item 1) [Figura 136]. Se as duas alavancas não engatarem na posição travada, consulte seu distribuidor Bobcat para manutenção. Figura 137 As cunhas (item 1) devem se estender através dos orifícios (item 2) [Figura 137] na estrutura de montagem da caçamba (ou outro implemento), fixando com segurança a caçamba ao Bob-Tach. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE As cunhas do Bob-Tach devem se estender através dos furos na estrutura de montagem do implemento. As alavancas devem ficar totalmente abaixadas e travadas. Falha na fixação das cunhas pode permitir que o implemento se solte. W-2715-0208 Remoção Abaixe o braço de elevação e apoie o implemento nivelado sobre o solo. Abaixe ou feche qualquer equipamento hidráulico, se for o caso. Desligue o motor e saia da carregadeira. (Consulte PARADA DO MOTOR E SAÍDA DA CARREGADEIRA, na Página 92.) ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Antes de sair do assento do operador: • Abaixe o braço de elevação e apoie o implemento nivelado sobre o solo. • Desligue o motor. • Acione o freio de estacionamento. • Eleve a barra do assento. • Mova todos os controles para a posição NEUTRA / TRAVADA para certificar-se de que as funções de elevação, inclinação e tração estejam desativadas. O sistema da barra do assento deve desativar essas funções quando a barra do assento está elevada. Consulte seu distribuidor Bobcat para manutenção se os controles não se desativarem. W-2463-1110 Desconecte da carregadeira o chicote elétrico do implemento, linha de água e linhas hidráulicas, se aplicável. (Consulte Alívio da Pressão Hidráulica Auxiliar (Carregadeira e Implemento), na Página 76.) P-85513 1 P-31233A 1 P-31237B 2 98 of 220 Dealer Copy -- Not for Resale
- 99. 97 Manual deOperação e Manutenção - S850 IMPLEMENTOS (CONT.) Instalação e Remoção do Implemento (Bob-Tach com Alavancas Manuais) (Cont.) Remoção (Cont.) Figura 138 Puxe as alavancas do Bob-Tach para cima [Figura 138] até ficarem totalmente elevadas (cunhas totalmente elevadas). ADVERTÊNCIA As alavancas do Bob-Tach estão sob tensão de molas. Segure a alavanca com firmeza e movimente devagar. Não obedecer à advertência pode causar ferimento. W-2054-1285 Entre na carregadeira e execute o PROCEDIMENTO ANTES DA PARTIDA. (Consulte PROCEDIMENTO ANTES DA PARTIDA, na Página 80.) Dê a partida no motor, pressione o botão PRESSIONE PARA OPERAR e libere o freio de estacionamento. Figura 139 Incline o Bob-Tach para frente e desloque a carregadeira para trás, afastando-a da caçamba ou implemento [Figura 139]. Instalação e Remoção do Implemento (Power Bob- Tach) Esta máquina pode ser equipada com um Power Bob- Tach. Instalação O Power Bob-Tach é usado para substituição rápida de caçambas e implementos. Para instalar outros implementos, consulte o Manual de Operação e Manutenção apropriado. Entre na carregadeira e execute o PROCEDIMENTO ANTES DA PARTIDA. (Consulte PROCEDIMENTO ANTES DA PARTIDA, na Página 80.) Dê a partida no motor, pressione o botão PRESSIONE PARA OPERAR e libere o freio de estacionamento. Abaixe o braço de elevação e incline o Bob-Tach para frente. Figura 140 Figura 141 Mantenha pressionado o interruptor BOB-TACH WEDGES UP (painel de interruptores direito) [Figura 140] até que as alavancas (item 1) [Figura 141]estejam totalmente elevadas (cunhas totalmente elevadas). P-85512 P-85515 P-85320A P-85361A 1 99 of 220 Dealer Copy -- Not for Resale
- 100. 98 Manual deOperação e Manutenção - S850 IMPLEMENTOS (CONT.) Instalação e Remoção do Implemento (Power Bob-Tach) (Cont.) Instalação (Cont.) Figura 142 Desloque a carregadeira lentamente para frente até que a borda superior do Bob-Tach esteja inteiramente embaixo do flange superior da estrutura de montagem da caçamba [Figura 142] (ou outro implemento). NOTA: Certifique-se de que as alavancas do Bob- Tach não batam no implemento. Figura 143 Incline o Bob-Tach para trás até que a borda cortante da caçamba (ou outro implemento) esteja ligeiramente acima do solo [Figura 143]. Isso fará com que a estrutura de montagem da caçamba de ajuste contra a parte dianteira do Bob-Tach. Figura 144 Mantenha pressionado o interruptor BOB-TACH WEDGES UP (painel de interruptores direito) [Figura 144] para certificar-se de que as alavancas estão totalmente elevadas (cunhas totalmente elevadas). NOTA: O sistema Power Bob-Tach tem óleo hidráulico continuamente pressurizado para manter as cunhas na posição engatada e evitar o desengate do implemento. Como as cunhas podem baixar lentamente, pode ser necessário que o operador reative o interruptor (BOB-TACH WEDGES UP) (CUNHAS PARA CIMA) antes de instalar um implemento, para assegurar-se de que as duas cunhas estejam totalmente elevadas. P-31231 P-31232 P-85320A 100 of 220 Dealer Copy -- Not for Resale
- 101. 99 Manual deOperação e Manutenção - S850 IMPLEMENTOS (CONT.) Instalação e Remoção do Implemento (Power Bob-Tach) (Cont.) Instalação (Cont.) Figura 145 Figura 146 Mantenha pressionado o interruptor BOB-TACH WEDGES DOWN (painel de interruptores direito) [Figura 145] até que as alavancas estejam totalmente engatadas na posição travada [Figura 146] (cunhas totalmente estendidas através dos furos de montagem do implemento). Quando travadas, ambas as alavancas devem tocar a estrutura como mostrado (item 1) [Figura 146]. Se as duas alavancas não engatarem na posição travada, consulte seu distribuidor Bobcat para manutenção. As cunhas (item 2) [Figura 146] devem se estender através dos orifícios na estrutura de montagem da caçamba (ou outro implemento), fixando com segurança a caçamba ao Bob-Tach. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE As cunhas do Bob-Tach devem se estender através dos furos na estrutura de montagem do implemento. As alavancas devem ficar totalmente abaixadas e travadas. Falha na fixação das cunhas pode permitir que o implemento se solte. W-2715-0208 Remoção Abaixe o braço de elevação e apoie o implemento nivelado sobre o solo. Abaixe ou feche qualquer equipamento hidráulico, se for o caso. Se o implemento tiver conexões elétricas, de água ou hidráulicas com a carregadeira: 1. Desligue o motor e saia da carregadeira. (Consulte PARADA DO MOTOR E SAÍDA DA CARREGADEIRA, na Página 92.) ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Antes de sair do assento do operador: • Abaixe o braço de elevação e apoie o implemento nivelado sobre o solo. • Desligue o motor. • Acione o freio de estacionamento. • Eleve a barra do assento. • Mova todos os controles para a posição NEUTRA / TRAVADA para certificar-se de que as funções de elevação, inclinação e tração estejam desativadas. O sistema da barra do assento deve desativar essas funções quando a barra do assento está elevada. Consulte seu distribuidor Bobcat para manutenção se os controles não se desativarem. W-2463-1110 2. Desconecte da carregadeira o chicote elétrico do implemento e linha de água ou linhas hidráulicas, se aplicável. (Consulte Alívio da Pressão Hidráulica Auxiliar (Carregadeira e Implemento), na Página 76.) P-85320A P-85360B 1 P-31233B 2 101 of 220 Dealer Copy -- Not for Resale
- 102. 100 Manual deOperação e Manutenção - S850 IMPLEMENTOS (CONT.) Instalação e Remoção do Implemento (Power Bob-Tach) (Cont.) Remoção (Cont.) 3. Entre na carregadeira e execute o PROCEDIMENTO ANTES DA PARTIDA. (Consulte PROCEDIMENTO ANTES DA PARTIDA, na Página 80.) 4. Dê a partida no motor, pressione o botão PRESSIONE PARA OPERAR e libere o freio de estacionamento. Figura 147 Figura 148 Mantenha pressionado o interruptor BOB-TACH WEDGES UP (painel de interruptores direito) [Figura 147] até que as alavancas (item 1) [Figura 148]estejam totalmente elevadas (cunhas totalmente elevadas). Figura 149 Incline o Bob-Tach para frente e desloque a carregadeira para trás, afastando-a da caçamba ou implemento [Figura 149]. NOTA: O sistema Power Bob-Tach tem óleo hidráulico continuamente pressurizado para manter as cunhas na posição engatada e evitar o desengate do implemento. Como as cunhas podem baixar lentamente, pode ser necessário que o operador reative o interruptor (WEDGES UP)(CUNHAS PARA CIMA) ao remover um implemento, para assegurar-se de que as duas cunhas estejam totalmente elevadas. P-85320A P-85361A 1 P-31231 102 of 220 Dealer Copy -- Not for Resale
- 103. 101 Manual deOperação e Manutenção - S850 PROCEDIMENTO DE OPERAÇÃO Inspecione a Área de Trabalho Antes do início da operação, inspecione a área de trabalho quanto a condições inseguras. Verifique declives acentuados ou terreno acidentado. Localize e marque as linhas subterrâneas de serviços públicos (gás, eletricidade água, esgoto, irrigação, etc.). Remova objetos ou outro material de construção que possa danificar a carregadeira ou provocar ferimentos pessoais. Sempre verifique as condições do solo antes de iniciar o trabalho: • Inspecione sinais de instabilidade como rachaduras ou afundamentos. • Fique atento às condições de tempo que possam afetar a estabilidade do solo. • Verifique se há tração adequada se trabalhar em uma rampa. Instruções Básicas de Operação Sempre aqueça o motor e o sistema hidrostático antes de operar a carregadeira. IMPORTANTE Máquinas aquecidas com velocidade moderada do motor e carga leve têm vida mais longa. I-2015-0284 Opere a carregadeira com o motor em rotação máxima para máxima força. Mova os controles direcionais somente um pouco para operar a carregadeira vagarosamente. Novos operadores devem operar a carregadeira em área aberta e livre de pessoas próximas. Opere os controles até que a carregadeira possa ser utilizada em regime eficiente e seguro dentro de todas as condições da área de trabalho. Operação Próximo de Uma Margem ou de Água Mantenha a carregadeira tão distante quanto possível da margem e as rodas da carregadeira perpendiculares à margem, de forma que se houver desmoronamento de parte da margem a carregadeira possa ser movida para trás. Sempre mova a carregadeira para trás a qualquer indício de que a margem está instável. ADVERTÊNCIA TOMBAMENTO OU CAPOTAMENTO DA MÁQUINA PODE CAUSAR FERIMENTOS GRAVES OU MORTE • Mantenha o braço de elevação o mais baixo possível. • Não trafegue ou gire com o braço elevado. • Manobre sobre solo nivelado. Reduza a velocidade ao fazer curvas. • Suba e desça rampas, não as atravesse. • Mantenha a parte mais pesada da máquina voltada para cima. • Não sobrecarregue a máquina. • Verifique se a tração está adequada. W-2018-1112 Deslocamento em Vias Públicas Quando estiver operando em ruas ou rodovias públicas, obedeça sempre à regulamentação local. Por exemplo: aviso de veículo lento ou indicadores de direção podem ser exigidos. 103 of 220 Dealer Copy -- Not for Resale
- 104. 102 Manual deOperação e Manutenção - S850 PROCEDIMENTO DE OPERAÇÃO (CONT.) Operação com Caçamba Cheia Figura 150 Figura 151 Com uma caçamba cheia, suba ou desça a rampa com a parte mais pesada voltada para o topo da rampa [Figura 150] e [Figura 151]. Operação com Caçamba Vazia Figura 152 Figura 153 Com uma caçamba vazia, desça ou suba a rampa com o lado mais pesado voltado para o topo da rampa [Figura 152] e [Figura 153]. Eleve a caçamba apenas o suficiente para evitar obstruções em terreno irregular. NA1678 COM A CAÇAMBA CHEIA Subir rampas NA1679 COM A CAÇAMBA CHEIA Descer rampas NA1686 COM A CAÇAMBA VAZIA Descer rampas NA1687 COM A CAÇAMBA VAZIA Subir rampas 104 of 220 Dealer Copy -- Not for Resale
- 105. 103 Manual deOperação e Manutenção - S850 REBOQUE DA CARREGADEIRA Procedimento Devido ao projeto da carregadeira, não há um procedimento recomendado de reboque. • A carregadeira pode ser elevada sobre um veículo de transporte. • A carregadeira pode ser arrastada uma curta distância para movê-la para manutenção (EXEMPLO: mover para cima de um veículo de transporte) sem danificar o sistema hidrostático. Os pneus não irão girar. Poderá haver um desgaste insignificante dos pneus quando a carregadeira for arrastada. A corrente (ou cabo) de reboque deve ser especificada para 1 e 1/2 vez o peso da carregadeira. (Consulte Desempenho, na Página 208.) ELEVAÇÃO DA CARREGADEIRA Elevador de Ponto Único ADVERTÊNCIA EVITE FERIMENTOS OU MORTE • Antes de elevar, verifique os fixadores no elevador ponto único e na cabine do operador. • Monte os fixadores dianteiros na cabine como mostrado neste manual. • Nunca permita passageiros na cabine ou observadores dentro de um raio de 5 m (15 pés) enquanto elevar a máquina. W-2007-0910 A carregadeira pode ser elevada com o elevador ponto único que está disponível como kit através de seu distribuidor de carregadeiras Bobcat. O Elevador Ponto Único fornecido pela Bobcat é projetado para elevar e suportar a carregadeira Bobcat sem afetar os recursos de proteção da cabine do operador contra capotamento e queda de objetos. Figura 154 Fixe o elevador ao olhal [Figura 154]. NOTA: Certifique-se de que o equipamento de elevação tenha tamanho e capacidade adequados ao peso da carregadeira. (Consulte Desempenho, na Página 208.) NA5116 105 of 220 Dealer Copy -- Not for Resale
- 106. 104 Manual deOperação e Manutenção - S850 ELEVAÇÃO DA CARREGADEIRA (CONT.) Elevador de Quatro Pontos ADVERTÊNCIA EVITE FERIMENTOS OU MORTE • Antes de elevar verifique os fixadores do elevador quatro pontos. • Nunca permita passageiros na cabine ou observadores dentro de um raio de 5 m (15 pés) enquanto elevar a máquina. W-2160-0910 A carregadeira pode ser içada com o elevador quatro pontos que está disponível como kit através de seu distribuidor de carregadeiras Bobcat. Figura 155 NOTA: A carregadeira deve ser elevada o mais próximo possível da horizontal, mas em nenhum momento o ângulo da carregadeira suspensa deve exceder o ângulo de partida (item 1) [Figura 155] fornecido na seção de especificações. (Consulte Dimensões da Máquina, na Página 207.) Figura 156 Fixe cabos ou correntes nos olhais [Figura 156]. NOTA: As pernas da linga não devem entrar em contato com nenhuma parte da cabine do operador ou do braço de elevação para evitar danos. NOTA: O comprimento necessário das pernas dianteiras e traseiras da linga pode ou não ser igual, dependendo da configuração da carregadeira. O ângulo de partida (item 1) [Figura 156] nesta ilustração foi excedido; o comprimento das pernas da linga deve ser ajustado para evitar esta situação. NOTA: Certifique-se de que o equipamento de elevação tenha tamanho e capacidade adequados ao peso da carregadeira. (Consulte Desempenho, na Página 208.) 1 NA5137 NA5139 1 NA5138 CERTO ERRADO 106 of 220 Dealer Copy -- Not for Resale
- 107. 105 Manual deOperação e Manutenção - S850 TRANSPORTE DA CARREGADEIRA EM UM REBOQUE Carregamento e Descarregamento ADVERTÊNCIA EVITE FERIMENTOS GRAVES OU MORTE São necessárias rampas adequadamente projetadas e com resistência suficiente para suportar o peso da máquina ao carregá-la sobre um veículo de transporte. Rampas de madeira podem quebrar e provocar ferimentos pessoais. W-2058-0807 Certifique-se de que os veículos de transporte e reboque sejam de tamanho e capacidade adequados ao peso da carregadeira. (Consulte Desempenho, na Página 208.) Figura 157 Uma carregadeira com uma caçamba vazia ou sem implemento deve ser carregada de ré sobre o veículo de transporte [Figura 157]. A traseira do reboque deve ser calçada ou apoiada (item 1) [Figura 157] quando carregar ou descarregar a carregadeira, para evitar que a dianteira do reboque se eleve. Fixação Figura 158 Use o seguinte procedimento para amarrar a carregadeira Bobcat no veículo de transporte, para evitar que ela se movimente durante freadas bruscas ou ao subir e descer rampas [Figura 158]. 1. Abaixe a caçamba ou implemento até o piso. 2. Desligue o motor. 3. Acione o freio de estacionamento. 4. Instale correntes nas posições de ancoragem na dianteira e traseira da carregadeira [Figura 158]. (Braço de elevação elevado para clareza.) 5. Fixe cada extremidade da corrente ao veículo de transporte. 6. Use tensores de carga para apertar as correntes. P-90671A 1 P-90670A P107245A Ancoragem traseira P-85616B Ancoragem dianteira P-85466 P107246A Ancoragem traseira alternativa P-85599A Ancoragem dianteira alternativa 107 of 220 Dealer Copy -- Not for Resale
- 108. 106 Manual deOperação e Manutenção - S850 MANUTENÇÃO PREVENTIVA SEGURANÇA NA MANUTENÇÃO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .110 PROGRAMA DE MANUTENÇÃO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .111 Tabela . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .111 SISTEMA BOBCAT DE CONTROLE DE INTERBLOQUEIO (BICS™) . . . . . . . . . . . . . . . . .112 Inspeção do BICS™ (Motor PARADO - Chave LIGADA) . . . . . . . . . . . . . . . . . . . . . . . . .112 Inspeção da Desativação do Sistema dos Hidráulicos Auxiliares (Motor PARADO - Chave LIGADA) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .112 Inspeção do Sensor da Barra do Assento (Motor FUNCIONANDO) . . . . . . . . . . . . . . . .112 Inspeção do Bloqueio da Tração e Freio de Estacionamento (Motor FUNCIONANDO) .112 Inspeção do Controle Bypass do Braço de Elevação . . . . . . . . . . . . . . . . . . . . . . . . . . . .112 Inspeção da Desativação das Funções de Elevação e Inclinação (SJC) . . . . . . . . . . . . .112 SISTEMA DA BARRA DO ASSENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .113 Descrição . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .113 Inspeção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .113 Manutenção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .113 CINTO DE SEGURANÇA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .114 Inspeção e Manutenção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .114 DISPOSITIVO DE SUPORTE DO BRAÇO DE ELEVAÇÃO . . . . . . . . . . . . . . . . . . . . . . . . .115 Instalação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .115 Remoção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .116 SISTEMA DE ALARME DE RÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .117 Descrição . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .117 Inspeção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .117 CABINE DO OPERADOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .118 Descrição . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .118 Elevação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .118 Abaixamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .119 Sensor da Porta da Cabine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .120 PORTA TRASEIRA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .121 Abertura e Fechamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .121 Ajuste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .121 GRADE TRASEIRA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .122 Remoção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .122 Instalação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .122 108 of 220 Dealer Copy -- Not for Resale
- 109. 107 Manual deOperação e Manutenção - S850 AQUECIMENTO, VENTILAÇÃO E AR-CONDICIONADO (HVAC) . . . . . . . . . . . . . . . . . . . .123 Limpeza e Manutenção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .123 Filtros . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .123 Bobina do Evaporador / Aquecedor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .124 Condensador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .126 Lubrificação do Ar-Condicionado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .126 Diagnóstico de Falhas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .126 MANUTENÇÃO DO FILTRO DE AR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .126 Substituição dos Elementos de Filtro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .126 SISTEMA DE COMBUSTÍVEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .128 Especificações de Combustível . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .128 Combustível com Mistura de Biodiesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .128 Abastecimento do Tanque de Combustível . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .129 Filtro de Combustível . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .130 Remoção do Ar do Sistema de Combustível . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .130 SISTEMA DE LUBRIFICAÇÃO DO MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .131 Verificação e Adição de Óleo do Motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .131 Tabela de Óleos do Motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .131 Remoção e Substituição do Óleo e do Filtro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .132 SISTEMA DE ARREFECIMENTO DO MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .134 Plataforma de Manutenção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .134 Identificação do Sistema de Arrefecimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .134 Limpeza (Modelos antigos) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .135 Limpeza (Modelos recentes) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .137 Verificação do Nível . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .139 Remoção e Substituição do Líquido de Arrefecimento . . . . . . . . . . . . . . . . . . . . . . . . . . .139 SISTEMA ELÉTRICO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .140 Descrição . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .140 Localização / Identificação dos Fusíveis e Relês . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .140 Manutenção da Bateria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .145 Manutenção do Nível de Carga da Bateria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .145 Manutenção da Bateria Durante Armazenamento da Máquina . . . . . . . . . . . . . . . . . . . .145 Testes da Bateria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .146 Carga da Bateria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .146 Uso de Bateria Auxiliar (Partida Auxiliar) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .147 Remoção e Instalação da Bateria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .148 109 of 220 Dealer Copy -- Not for Resale
- 110. 108 Manual deOperação e Manutenção - S850 SISTEMA HIDRÁULICO / HIDROSTÁTICO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .149 Verificação e Abastecimento de Fluido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .149 Tabela de Fluido Hidráulico / Hidrostático . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .149 Remoção e Substituição do Fluido Hidráulico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .150 Identificação do Filtro Hidráulico / Hidrostático . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .152 Remoção e Substituição do Filtro Hidráulico / Hidrostático (Modelos Antigos) . . . . . . . .153 Remoção e Substituição do Filtro Hidráulico / Hidrostático (Modelos Recentes) . . . . . . .154 Remoção e Substituição do Filtro de Carga Hidráulica . . . . . . . . . . . . . . . . . . . . . . . . . .155 Tampa Respiro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .157 SILENCIOSO CORTA FAGULHAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .158 Procedimento de Limpeza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .158 MANUTENÇÃO DOS PNEUS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .159 Porcas das Rodas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .159 Rodízio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .159 Montagem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .159 TRANSMISSÃO FINAL (CAIXA DE CORRENTES) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .160 Verificação e Abastecimento de Óleo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .160 Remoção e Substituição do Óleo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .160 CORREIA DO ALTERNADOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .161 Ajuste da Correia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .161 Substituição da Correia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .161 CORREIA DO AR-CONDICIONADO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .162 Ajuste da Correia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .162 Substituição da Correia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .162 CORREIA DE TRANSMISSÃO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .163 Ajuste da Correia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .163 Ajuste do Batente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .163 Substituição da Correia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .164 ACUMULADOR DO CONTROLE AUTOMÁTICO DE DESLOCAMENTO . . . . . . . . . . . . . . .166 Verificação da Carga do Acumulador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .166 LUBRIFICAÇÃO DA CARREGADEIRA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .167 Pontos de Lubrificação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .167 PINOS DE ARTICULAÇÃO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .170 Inspeção e Manutenção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .170 BOB-TACH (ALAVANCA MANUAL) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .171 Inspeção e Manutenção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .171 BOB-TACH (POWER) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .172 Inspeção e Manutenção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .172 110 of 220 Dealer Copy -- Not for Resale
- 111. 109 Manual deOperação e Manutenção - S850 ARMAZENAMENTO DA CARREGADEIRA E RETORNO AO SERVIÇO . . . . . . . . . . . . . . .173 Armazenamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .173 Retorno ao Serviço . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .173 111 of 220 Dealer Copy -- Not for Resale
- 112. 110 Manual deOperação e Manutenção - S850 SEGURANÇA NA MANUTENÇÃO Nunca faça manutenção na carregadeira Bobcat sem instruções. Tenha boa ventilação ao soldar ou esmerilhar peças pintadas. Use máscara de proteção quando esmerilhar peças pintadas. Gás ou poeira tóxica podem se produzir. Evite vazamentos de fumaça de escape, que pode matar sem aviso. O sistema de escape deve estar perfeitamente vedado. Desligue, deixe esfriar e limpe o motor de material inflamável antes de verificar os fluidos. Nunca faça manutenção ou ajustes na carregadeira com o motor funcionando, se não for instruído para isso pelo manual. Evite contato com vazamentos de fluido hidráulico ou diesel sob pressão. Eles podem penetrar na pele ou nos olhos Nunca abasteça com o motor funcionando, se estiver fumando ou próximo de fogo. Desconectar ou afrouxar qualquer tubo, mangueira, conexão ou componente hidráulico, ou a falha de uma peça, pode causar a queda do braço de elevação. Não fique sob o braço sem que ele esteja apoiado em um dispositivo de suporte aprovado. Substitua-o se danificado. Mantenha o corpo, joias e roupas longe de peças móveis, contatos elétricos peças quentes e escape. Proteja os olhos contra ácido de bateria, molas comprimidas, fluidos sob pressão e detritos em suspensão quando o motor estiver funcionando ou ferramentas sendo usadas. Use proteção ocular aprovada para cada tipo de solda. Mantenha a porta traseira fechada exceto para manutenção. Feche e trave a porta antes de operar a máquina. Nunca trabalhe na máquina com o braço de elevação elevado se não estiver apoiado por um dispositivo de suporte aprovado. substitua se estiverem danificados. Nunca modifique o equipamento, nem use implementos não aprovados pela Bobcat. Baterias chumbo-ácidas produzem gases inflamáveis e explosivos. Mantenha faíscas, fagulhas, chamas e tabaco aceso longe de baterias. Baterias contêm ácido que provoca queimaduras em contato com os olhos e a pele. Use roupas de proteção. Se o ácido entrar em contato com o corpo, lave bem com água. Se atingir os olhos, lave bem e procure atendimento médico imediato. Use o procedimento correto para elevar ou abaixar a cabine do operador. Limpeza e manutenção são exigidas diariamente. MSW39-0609 ERRADO B-6589 P-90216 CERTO NA1694 CERTO NA1693 CERTO NA1680 ERRADO ERRADO NA1695 ERRADO NA1674 NA1682 ERRADO ERRADO NA1683 ADVERTÊNCIA São necessárias instruções antes de operar ou realizar manutenção na máquina. Leia e entenda o Manual de operação e manutenção, o Guia do operador e os avisos (adesivos) na máquina. Obedeça às advertências e instruções quando efetuar reparos, ajustes ou manutenção. Verifique o correto funcionamento após ajustes, reparos ou manutenção. Operadores não treinados e omissão em seguir as instruções podem causar ferimentos ou morte. W-2003-0807 Os procedimentos de manutenção indicados no Manual de Operação e Manutenção podem ser executados pelo proprietário/operador, sem treinamento técnico específico. Procedimentos de manutenção que não estão no Manual de Operação e Manutenção devem ser executados APENAS POR PESSOAL DE SERVIÇO QUALIFICADO BOBCAT. Use sempre peças de reposição genuínas Bobcat. O curso de treinamento de manutenção segura está disponível junto ao seu distribuidor Bobcat. Símbolo Alerta de Segurança: Este símbolo, com uma comunicação de advertência, significa: "Advertência, fique atento! Sua segurança está envolvida!” Leia atentamente a mensagem que se segue. 112 of 220 Dealer Copy -- Not for Resale
- 113. 111 Manual deOperação e Manutenção - S850 PROGRAMA DE MANUTENÇÃO Tabela Serviços de manutenção devem ser feitos a intervalos regulares. O não cumprimento dos intervalos pode gerar desgaste excessivo e falhas prematuras. A tabela de serviços é um guia para a correta manutenção da carregadeira Bobcat. [1] Verifique a cada 8 a 10 horas nas primeiras 24 horas; a seguir a intervalos de 50 horas. [2] Realize nas primeiras 50 horas; a seguir, conforme programado. [3] Substitua o óleo e o filtro a cada 100 horas quando operar sob condições severas. [4] Ou a cada 12 meses. SS SSL LF EXLF T3 MF EXMF iT4-0118 PROGRAMA DE MANUTENÇÃO HORAS ITEM SERVIÇO NECESSÁRIO 8-10 50 100 [4] 250 [4] 500 [4] 1000 Óleo do motor Verifique o nível do óleo e complete se necessário. Não encha em excesso. Filtro de ar e sistema de ar do motor Verifique o painel display. Faça manutenção somente quando indicado. Verifique se há vazamentos e componentes danificados. Sistema de arrefecimento do motor Limpe os radiadores e a grade. Verifique o nível do líquido de arrefecimento FRIO e complete com líquido pré-misturado se necessário. Filtro de Combustível Remova a água acumulada. Braço de elevação, links de elevação, cilindros, Bob-Tach, pinos pivot e cunhas Lubrifique com graxa multiuso à base de lítio. Pneus Verifique se há pneus danificados e a correta calibragem. Infle à MÁXIMA pressão indicada na parede lateral do pneu. Cinto de segurança, barra do assento, controle de interbloqueio e retratores do cinto Verifique as condições do cinto de segurança. Limpe ou substitua os retratores do cinto, se necessário. Verifique a correta operação da barra do assento e das intertravas. Limpe a sujeira e resíduos das peças móveis. Sistema Bobcat de Controle de Interbloqueio (BICS™) Verifique se as quatro luzes indicadoras e as funções do BICS estão ativadas. As funções de elevação e inclinação NÃO devem operar com a barra do assento elevada. Ver detalhes neste manual. Buzina dianteira / alarme de ré verifique o funcionamento correto. Avisos de segurança e pisos de segurança Verifique se há avisos (decalques) e pisos de segurança danificados. Substitua quaisquer decalques ou pisos danificados ou desgastados. Cabine do operador Verifique os parafusos, arruelas e porcas de fixação. Verifique as condições. Indicadores e luzes Verifique a operação correta de todos os indicadores e luzes. Filtros do aquecedor e ar condicionado (se equipado) Limpe ou substitua os filtros conforme a necessidade. Fluido hidráulico Verifique o nível de fluido e adicione se necessário. Mangueiras e tubos hidráulicos Verifique se há avarias e vazamentos. Repare ou substitua conforme necessário. Transmissão final (caixa de correntes) Verifique o nível de fluido e adicione se necessário. Freio de estacionamento, pedais e alavancas de comando ou joysticks Verifique a operação correta. Repare ou ajuste conforme necessidade. Porcas das Rodas Verifique se há porcas soltas e aperte com o torque correto. (Ver MANUTENÇÃO DOS PNEUS neste manual). [1] Silencioso corta fagulhas Limpe a câmara de fagulhas. Bateria Verifique os cabos e conexões. Filtro de Combustível Substitua o elemento de filtro. Correia de acionamento motor/ hidrostática Verifique desgaste ou avarias. Verifique o batente do braço da polia tensora. [2] Correias (alternador, ar- condicionado, bomba d’água) Verifique as condições. Substitua conforme necessário. Sistema Bobcat de Controle de Interbloqueio (BICS™) Verifique a função do controle by-pass do braço de elevação. Óleo e filtro do motor Substitua o óleo e o filtro. [2] [3] Filtro de carga hidráulica, respiro do reservatório hidráulico Substitua o filtro de carga e o respiro do reservatório. Bobina do aquecedor e evaporador do ar-condicionado (se equipado) Limpe a bobina do aquecedor e o evaporador do ar-condicionado. Limpe os drenos do Plenum. Filtro hidráulico/hidrostático Substitua o filtro hidráulico / hidrostático. Transmissão final (caixa de correntes) Substitua o fluido. Reservatório hidráulico Substitua o fluido. Válvulas do motor Regule as válvulas. Líquido de arrefecimento Substitua o líquido de arrefecimento A cada 2 anos ADVERTÊNCIA São necessárias instruções antes de operar ou realizar manutenção na máquina. Leia e entenda o Manual de operação e manutenção, o Guia do operador e os avisos (adesivos) na máquina. Obedeça às advertências e instruções quando efetuar reparos, ajustes ou manutenção. Verifique o correto funcionamento após ajustes, reparos ou manutenção. Operadores não treinados e omissão em seguir as instruções podem causar ferimentos ou morte. W-2003-0807 113 of 220 Dealer Copy -- Not for Resale
- 114. 112 Manual deOperação e Manutenção - S850 SISTEMA BOBCAT DE CONTROLE DE INTERBLOQUEIO (BICS™) Inspeção do BICS™ (Motor PARADO - Chave LIGADA) Figura 159 1. Sente-se no assento do operador. Gire a chave de partida para FUNCIONA ou pressione o botão FUNCIONA. Abaixe a barra do assento e solte o freio de estacionamento. Pressione o botão PRESSIONE PARA OPERAR (item 6). Duas luzes do BICS™ (itens 1 e 2) [Figura 159] [BARRA DO ASSENTO e VÁLVULA DE ELEVAÇÃO E INCLINAÇÃO] no painel de instrumentos esquerdo devem permanecer APAGADAS. O botão PRESSIONE PARA OPERAR acenderá. 2. Eleve totalmente a barra do assento. As três luzes do BICS™ (itens 1, 2 e 3) [Figura 159] [BARRA DO ASSENTO, VÁLVULA DE ELEVAÇÃO E INCLINAÇÃO e FREIO DE ESTACIONAMENTO] no painel de instrumentos esquerdo devem permanecer ACESAS. A luz do botão PRESSIONE PARA OPERAR irá APAGAR. Inspeção da Desativação do Sistema dos Hidráulicos Auxiliares (Motor PARADO - Chave LIGADA) 3. Sente-se no assento do operador, abaixe a barra do assento e pressione o botão PRESSIONE PARA OPERAR (item 6). Pressione o botão dos hidráulicos auxiliares (item 5) . A luz dos hidráulicos auxiliares ACENDERÁ (item 4) [Figura 159]. Eleve a barra do assento. A luz deverá APAGAR. Inspeção do Sensor da Barra do Assento (Motor FUNCIONANDO) 4. Sente-se no assento do operador, abaixe a barra do assento, acione o freio de estacionamento e afivele o cinto de segurança. 5. Ligue o motor e opere em baixa rotação. Pressione o botão PRESSIONE PARA OPERAR. Enquanto eleva o braço de elevação, eleve totalmente a barra do assento. O braço de elevação deve parar. Repita usando a função de inclinação. Inspeção do Bloqueio da Tração e Freio de Estacionamento (Motor FUNCIONANDO) 6. Afivele o cinto de segurança, libere o freio de estacionamento, pressione o botão PRESSIONE PARA OPERAR e eleve totalmente a barra do assento. Mova as alavancas de comando ou joystick(s) lentamente para frente e para trás. O bloqueio da TRAÇÃO deve estar acionado. Abaixe a barra do assento. Pressione o botão PRESSIONE PARA OPERAR. 7. Acione o freio de estacionamento e mova as alavancas de comando ou joystick(s) lentamente para frente e para trás. O bloqueio da TRAÇÃO deve estar acionado. Consulte o seu distribuidor Bobcat para serviço se a carregadeira não parar. NOTA: A luz FREIO DE ESTACIONAMENTO no painel de instrumentos esquerdo irá permanecer ACESA até que o motor entre em funcionamento, o botão PRESSIONE PARA OPERAR seja pressionado e o freio de estacionamento liberado. Inspeção do Controle Bypass do Braço de Elevação 8. Eleve o braço de elevação 2 metros do solo. Desligue o motor. Gire o botão do controle bypass do braço de elevação 90° no sentido horário. Puxe para cima e segure até que o braço de elevação abaixe lentamente. Inspeção da Desativação das Funções de Elevação e Inclinação (SJC) 9. Sente-se no assento do operador e aperte o cinto de segurança. Abaixe a barra do assento, ligue o motor e pressione o botão PRESSIONE PARA OPERAR. 10. Eleve o braço de elevação aproximadamente 2 metros acima do solo. 11. Gire a chave de partida para DESLIGA ou pressione o botão DESLIGA e espere o motor parar completamente. 12. Gire a chave de partida para LIGA ou pressione o botão FUNCIONA. Pressione o botão PRESSIONE PARA OPERAR, mova o joystick para abaixar o braço de elevação. O braço não deverá abaixar. 13. Mova o controle para inclinar a caçamba (ou implemento) para frente. A caçamba (ou implemento) não deverá inclinar-se para frente. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE O Sistema Bobcat de Controle de Interbloqueio (BICS™) deve desativar as funções de elevação, inclinação e tração. Se isto não acontecer, contate seu distribuidor para reparos. NÃO modifique o sistema. W-2151-1111 P-85413F 5 1 2 3 6 4 114 of 220 Dealer Copy -- Not for Resale
- 115. 113 Manual deOperação e Manutenção - S850 SISTEMA DA BARRA DO ASSENTO Descrição O Sistema da barra do assento possui uma barra do assento articulada, com apoios para os braços. O operador controla o uso da barra do assento. A barra do assento na posição abaixada ajuda a manter o operador no assento. Modelos com Controles Standard com Potência Auxiliar (SCPA) possuem intertravas dos carretéis da válvula hidráulica para as funções de elevação e inclinação. As intertravas requerem que o operador abaixe a barra do assento para poder operar os pedais de controle. Quando a barra do assento está abaixada, o motor funcionando, o botão PRESSIONE PARA OPERAR acionado e o freio de estacionamento está liberado, as funções de elevação, inclinação e tração podem ser operadas. Quando a barra do assento está elevada, os pedais de controle de elevação e inclinação travam quando retornados à posição NEUTRA. Modelos com Controles Joystick Selecionáveis (SJC) possuem desativação elétrica das funções de elevação e inclinação. A ativação das funções requer que o operador abaixe a barra do assento. Quando a barra do assento está abaixada, o motor funcionando, o botão PRESSIONE PARA OPERAR acionado e o freio de estacionamento está liberado, as funções de elevação, inclinação e tração podem ser operadas. Quando a barra do assento está elevada, as funções de elevação e inclinação estão desativadas, ainda que os joysticks não se travem mecanicamente. Inspeção Sente-se no assento do operador e aperte o cinto de segurança. Acione o freio de estacionamento. Puxe a barra do assento totalmente para abaixo. Dê a partida. Pressione o botão PRESSIONE PARA OPERAR. Opere os controles hidráulicos para verificar se ambas as funções, elevação e inclinação, operam corretamente. Eleve o braço de elevação até que o implemento esteja aproximadamente a 60 cm do solo. Eleve a barra do assento. Mova os controles hidráulicos. Os pedais (se equipada) devem permanecer firmemente travados na posição NEUTRA. Não deve haver movimento do braço de elevação ou da inclinação (implemento) quando os controles forem movidos. Abaixe a barra do assento, pressione o botão PRESSIONE PARA OPERAR e abaixe o braço de elevação. Opere o controle de elevação. Enquanto o braço de elevação estiver subindo, eleve a barra do assento. O braço de elevação deve parar. Abaixe a barra do assento, pressione o botão PRESSIONE PARA OPERAR, abaixe o braço de elevação e apoie o implemento nivelado sobre o solo. Desligue o motor. Eleve a barra do assento. Opere os pedais (de equipada) para verificar se estão firmemente travados na posição NEUTRA. Manutenção Consulte o PROGRAMA DE MANUTENÇÃO para saber os intervalos corretos de serviço. (Consulte PROGRAMA DE MANUTENÇÃO, na Página 111.) Figura 160 Use ar comprimido para limpar qualquer resíduo ou sujeira das peças articuladas. Não lubrifique. Inspecione toda a estrutura de montagem. O torque correto do parafuso da articulação (item 1) é 34 a 38 N•m (25 a 28 lb-pé). O torque da porca do sensor da barra do assento (somente lado esquerdo) (item 2) [Figura 160] é 6 a 8 N•m (50 a 70 pol.-lb). Se o sistema da barra do assento não funcionar corretamente, substitua as peças que estiverem desgastadas ou danificadas. Use somente peças de reposição genuínas Bobcat. ADVERTÊNCIA O sistema da barra do assento deve desativar as funções de controle de elevação e inclinação quando a barra do assento está elevada. Consulte seu distribuidor Bobcat para manutenção se os controles hidráulicos não se desativarem. W-2465-0111 P-90643A 1 2 115 of 220 Dealer Copy -- Not for Resale
- 116. 114 Manual deOperação e Manutenção - S850 CINTO DE SEGURANÇA Inspeção e Manutenção ADVERTÊNCIA Falha na inspeção e manutenção adequadas do cinto de segurança pode causar deficiência na retenção do operador resultando em ferimentos graves ou morte. W-2466-0703 Verifique diariamente o correto funcionamento do cinto de segurança. Inspecione o cinto de segurança completamente uma vez ao ano ou com mais frequência se a máquina estiver exposta a condições ambientais ou aplicações severas. Qualquer sistema de cinto de segurança que apresentar cortes, desgaste extremo ou incomum, descoloração significativa devido à exposição aos raios ultravioleta (UV), condições de poeira / sujeira, abrasão no tecido do cinto de segurança ou avaria na fivela, placa de trava, retrator (se equipada), estrutura ou qualquer outro problema óbvio deve ser substituído imediatamente. Os itens abaixo estão referenciados na [Figura 161]. 1. Verifique o tecido. Se o sistema estiver equipado com um retrator, puxe o tecido totalmente para fora e inspecione o comprimento total do tecido. Verifique cortes, desgaste, desfiamento, sujeira e inflexibilidade. 2. Verifique a correta operação da fivela e da trava. Certifique-se de que a placa de trava não esteja excessivamente desgastada ou deformada, a fivela não esteja danificada ou a proteção quebrada. 3. Verifique o dispositivo de armazenamento de tecido do retrator (se equipada) estendendo o tecido para determinar se parece em ordem e se desenrola e retrai corretamente. 4. Verifique o tecido em áreas expostas a raios ultravioleta (UV) ou a extrema poeira ou sujeira. Se a cor original do tecido nessas áreas estiver extremamente desbotada e/ou o tecido estiver endurecido com sujeira, a resistência do tecido pode estar comprometida. Consulte seu distribuidor Bobcat para obter peças de reposição aprovadas para o sistema do cinto de segurança para sua máquina. Figura 161 B-22283 1 2 3 4 116 of 220 Dealer Copy -- Not for Resale
- 117. 115 Manual deOperação e Manutenção - S850 DISPOSITIVO DE SUPORTE DO BRAÇO DE ELEVAÇÃO Instalação ADVERTÊNCIA Nunca trabalhe em uma máquina com o braço de elevação elevado sem que o mesmo esteja seguramente apoiado em um dispositivo de suporte aprovado. Omissão no uso de dispositivo de suporte aprovado pode permitir a queda do braço, causando ferimento ou morte. Repare o dispositivo de suporte do braço de elevação se estiver danificado ou se houver peças desaparecidas. Usar um dispositivo de suporte danificado ou faltando peças pode causar a queda do braço de elevação, provocando ferimentos ou morte. W-2572-0407 PERIGO P-90328 EVITE MORTE • Desconectar ou afrouxar qualquer tubo, mangueira, conexão ou componente hidráulico, ou a falha de uma peça, pode causar a queda do braço de elevação. • Fique fora desta área quando o braço de elevação estiver elevado, exceto se estiver apoiado em um dispositivo de suporte aprovado. substitua se estiverem danificados. D-1009-0409 Remova o implemento da carregadeira. (Consulte Instalação e Remoção do Implemento (Bob-Tach Com Alavancas Manuais), na Página 95.) OU (Consulte Instalação e Remoção do Implemento (Power Bob-Tach), na Página 97.) Figura 162 Coloque cavaletes sob os cantos traseiros do chassi da carregadeira (no detalhe) [Figura 162]. Remova o dispositivo de suporte do braço de elevação (item 1) [Figura 162] da posição recolhida. O operador deve permanecer no assento do operador, com o cinto de segurança apertado e a barra do assento abaixada, até que o dispositivo de suporte seja instalado. Dê a partida e eleve totalmente o braço de elevação. Figura 163 Uma segunda pessoa deve instalar o dispositivo de suporte do braço de elevação sobre a haste de um dos cilindros de elevação[Figura 163]. O dispositivo de suporte do braço de elevação deve ficar firme contra a haste do cilindro. P-90672 P-85463A 1 P-90677 117 of 220 Dealer Copy -- Not for Resale
- 118. 116 Manual deOperação e Manutenção - S850 DISPOSITIVO DE SUPORTE DO BRAÇO DE ELEVAÇÃO (CONT.) Instalação (Cont.) Figura 164 Abaixe lentamente o braço de elevação até que o dispositivo de suporte fique preso entre o braço de elevação e o cilindro de elevação [Figura 164]. As projeções do dispositivo de suporte devem ficar sob o cilindro (no detalhe) [Figura 164]. Remoção O operador deve permanecer no assento, com o cinto de segurança afivelado e a barra do assento abaixada até que o dispositivo de suporte seja removido e o braço seja totalmente abaixado. NOTA: O dispositivo de suporte do braço de elevação deve permanecer apoiado na camisa do cilindro quando o braço de elevação estiver elevado. Execute manutenção ou substitua o dispositivo de suporte do braço de elevação se o suporte do braço de elevação se elevar com a haste do cilindro. Dê a partida e eleve totalmente o braço de elevação. Uma segunda pessoa deve remover o dispositivo de suporte do braço de elevação depois que o braço de elevação estiver totalmente elevado. Abaixe totalmente o braço e desligue o motor. Retorne o dispositivo de suporte à posição recolhida e fixe-o com as presilhas. Remova os cavaletes. P-90640A P-90640B 118 of 220 Dealer Copy -- Not for Resale
- 119. 117 Manual deOperação e Manutenção - S850 SISTEMA DE ALARME DE RÉ Descrição O Alarme de ré soará quando o operador mover ambas as alavancas (ou joysticks) de comando para a posição reversa. O alarme de ré soará quando o operador mover ambas as alavancas (ou joysticks) para a posição reversa. Inspeção Figura 165 Inspecione se o decalque do alarme de ré está avariado ou desaparecido (item 1) [Figura 165]. Substitua se necessário. Sente-se no assento do operador e aperte o cinto de segurança. Acione o freio de estacionamento. Puxe a barra do assento totalmente para abaixo. Dê a partida. Pressione o botão PRESSIONE PARA OPERAR. Libere o freio de estacionamento. Mova ambas as alavancas de comando ou joystick(s) para a posição reversa. O alarme de ré deve soar quando todas as rodas ou ambas as esteiras estiverem se movendo para trás. O alarme de ré está localizado no lado interno da porta traseira. Figura 166 Inspecione o aperto ou avarias nas conexões elétricas do alarme de ré (item 1) e o chicote elétrico (item 2). [Figura 166] Repare ou substitua qualquer componente danificado. NOTA: Consulte seu distribuidor Bobcat para manutenção se o alarme de ré não funcionar. P-90644 1 P100048 1 2 119 of 220 Dealer Copy -- Not for Resale
- 120. 118 Manual deOperação e Manutenção - S850 CABINE DO OPERADOR Descrição A carregadeira Bobcat possui uma cabine do operador (ROPS e FOPS) como equipamento standard para proteger o operador contra capotamento e queda de objetos. O cinto de segurança deve ser usado para proteção contra capotamento. Verifique a cabine, suporte e elementos de fixação quanto a avarias. Nunca modifique a cabine. Substitua a cabine e as peças de fixação se danificadas. Consulte o seu distribuidor Bobcat para adquirir peças. ROPS - Estrutura de Proteção Contra Capotamento conforme ISO 3471 e FOPS - Estrutura de Proteção Contra Queda de Objetos conforme ISO 3449, Nível I. O Nível II está disponível. Nível I - Proteção contra queda de tijolos, pequenos blocos de concreto e ferramentas manuais encontradas em operações como manutenção de rodovias, paisagismo e outros locais de construção. Nível II - Proteção contra queda de árvores e pedras: para máquinas envolvidas em limpeza de terrenos, demolição suspensa ou uso florestal. ADVERTÊNCIA Nunca modifique a cabine do operador soldando, esmerilhando, furando ou adicionando implementos sem ser instruído para isso pela Bobcat Company. Modificações na cabine podem causar perda de proteção do operador contra capotamento ou queda de objetos, e resultar em ferimentos ou morte. W-2069-0200 Elevação Sempre desligue o motor antes de elevar ou abaixar a cabine do operador. Pare a carregadeira sobre uma superfície nivelada. Abaixe o braço de elevação. Se o braço de elevação precisar permanecer elevado durante a elevação da cabine, instale o dispositivo de suporte. (Consulte DISPOSITIVO DE SUPORTE DO BRAÇO DE ELEVAÇÃO, na Página 115.) Figura 167 Instale cavaletes sob a traseira do chassi da carregadeira [Figura 167]. Figura 168 Remova as porcas e arruelas [Figura 168] (ambos os lados) dos cantos dianteiros da cabine do operador. P-85463A Peças de fixação removidas P100236A P100235A Peças de fixação instaladas 120 of 220 Dealer Copy -- Not for Resale
- 121. 119 Manual deOperação e Manutenção - S850 CABINE DO OPERADOR (CONT.) Elevação (Cont.) Figura 169 Eleve lentamente a cabine usando as alças de apoio e o fundo da cabine [Figura 169] até que esteja totalmente elevada e o mecanismo de trava engate. Abaixamento Sempre desligue o motor antes de elevar ou abaixar a cabine do operador. NOTA: Sempre use os apoios para as mãos ao abaixar a cabine do operador. Figura 170 Puxe para baixo o fundo da cabine do operador até que ela pare no mecanismo de trava [Figura 170]. NOTA: O peso da cabine aumenta quando equipada com opcionais e acessórios como porta da cabine, aquecedor, ar condicionado, etc. Nesses casos, a cabine pode precisar ser ligeiramente elevada da trava para poder liberar a trava. Segure a cabine e solte o mecanismo de trava (no detalhe) [Figura 170]. Retire a mão do mecanismo de trava quando a cabine passar do batente de travamento. Use ambas as mãos para abaixar totalmente a cabine. ADVERTÊNCIA PONTO DE ESMAGAMENTO PODE CAUSAR FERIMENTO Retire sua mão do mecanismo de trava quando a cabine passar do batente de travamento. W-2469-0803 Figura 171 Instale as arruelas e porcas (ambos os lados) [Figura 171]. Aperte as porcas com 54 a 61 N•m (40 a 45 lb-pé) de torque. Remova os cavaletes. P-90564A P-90565A N-20120 Peças de fixação instaladas P100235A P100236A Peças de fixação removidas 121 of 220 Dealer Copy -- Not for Resale
- 122. 120 Manual deOperação e Manutenção - S850 CABINE DO OPERADOR (CONT.) Sensor da Porta da Cabine Esta máquina pode estar equipada com um sensor da porta da cabine. Figura 172 A porta da cabine possui um sensor instalado (item 1) [Figura 172]que desativa as válvulas de elevação e inclinação quando a porta é aberta. Figura 173 A luz da VÁLVULA DE ELEVAÇÃO E INCLINAÇÃO (item 1) [Figura 173] irá APAGAR quando a porta for fechada, a chave de partida girada para a posição FUNCIONA e o botão FUNCIONA for pressionado, a barra do assento abaixada e o botão PRESSIONE PARA OPERAR pressionado. Figura 174 A luz da VÁLVULA DE ELEVAÇÃO E INCLINAÇÃO (item 1) [Figura 173] irá ACENDER quando a porta for aberta, a chave de partida girada para a posição FUNCIONA e o botão FUNCIONA for pressionado, a barra do assento abaixada e o botão PRESSIONE PARA OPERAR pressionado. [DOOR] aparecerá no display de dados [Figura 174]. P-68116B 1 P-90726L 1 P-76461Q 122 of 220 Dealer Copy -- Not for Resale
- 123. 121 Manual deOperação e Manutenção - S850 PORTA TRASEIRA Abertura e Fechamento Figura 175 Alcance pela fenda no lado direito da porta traseira e puxe o trinco (item 1) [Figura 175]. Puxe a porta traseira para abrir. Figura 176 A porta traseira é equipada com um dispositivo de trava na dobradiça superior. Mova a trava da porta para a posição engatada (item 1) [Figura 176] para manter a porta aberta. Mova a trava da porta para cima (item 2) [Figura 176] para desengatar a trava e permitir que a porta se feche. Feche a porta traseira. ADVERTÊNCIA Mantenha a porta traseira fechada quando operar a máquina. Omissão poderá ferir gravemente alguém próximo. W-2020-1285 Ajuste Figura 177 O ferrolho da porta (item 1) [Figura 177] pode ser ajustado para cima e para baixo, para alinhamento com o mecanismo do trinco da porta. Feche a porta traseira antes de operar a carregadeira. P109172A 1 P-85447 2 P-85446 1 P-85698B 1 123 of 220 Dealer Copy -- Not for Resale
- 124. 122 Manual deOperação e Manutenção - S850 GRADE TRASEIRA Remoção Figura 178 (Modelos antigos) - Vire a maçaneta travável (Detalhe) [Figura 178] para cima e gire-a 90° no sentido anti- horário. Eleve e puxe a grade traseira para trás, para removê-la da carregadeira. OU (Modelos recentes) - Remova a presilha (item 1). Eleve usando a alça (item 2) [Figura 178] e puxe a grade traseira para trás, para removê-la da carregadeira. Figura 179 Eleve e remova as duas tampas laterais (item 1) [Figura 179]. Instalação Figura 180 Alinhe as abas das duas coberturas laterais nas fendas no chassi da carregadeira e abaixe [Figura 180]. Figura 181 Alinhe a borda da grade traseira sob o chassi da carregadeira e deslize a grade para dentro enquanto abaixa [Figura 181]. (Modelos antigos) - Gire a maçaneta travável 90° no sentido horário e dobre-a para baixo (Detalhe) [Figura 178]. OU (Modelos recentes) - Instale a presilha (item 1) [Figura 178]. P121151C 1 2 P100808G P115689A 1 P100807 P121078A 124 of 220 Dealer Copy -- Not for Resale
- 125. 123 Manual deOperação e Manutenção - S850 AQUECIMENTO, VENTILAÇÃO E AR-CONDICIONADO (HVAC) Esta máquina pode estar equipada com um Sistema de Aquecimento ou HVAC. Limpeza e Manutenção O sistema de aquecimento requer inspeção e manutenção periódicas. (Consulte PROGRAMA DE MANUTENÇÃO, na Página 111.) Filtros Filtros de Ar Fresco Figura 182 Os filtros de ar fresco localizam-se atrás das janelas laterais no lado externo da cabine do operador. (Mostrado o lado direito). Remova o parafuso de trava (item 3) e a tampa do filtro (item 2) [Figura 182]. (Braço de elevação mostrado elevado para clareza visual.) NOTA: Afrouxe o parafuso superior da tampa do filtro (item 1) [Figura 182] para possibilitar a remoção e instalação da tampa se equipada com o kit do Filtro de particulados do ar de alta-eficiência (HEPA). Agite o filtro (item 4) [Figura 182] ou use ar sob baixa pressão para remover a sujeira. Esse procedimento pode ser feito várias vezes antes de ser necessária a substituição. Instale o filtro, a tampa do filtro e o parafuso de trava. Filtro de Recirculação (Modelos Antigos) Figura 183 O filtro de recirculação localiza-se atrás do assento do operador, dentro da cabine. Articule as presilhas (item 1) segurando o filtro para cima e remova o filtro (item 2) [Figura 183]. Agite o filtro ou use um aspirador para limpar. Isso pode ser feito várias vezes antes de ser necessária a substituição. Instale o filtro na abertura e articule as presilhas para baixo para manter o filtro no lugar. Filtro de Recirculação (Modelos Recentes) Figura 184 O filtro de recirculação localiza-se atrás do assento do operador, dentro da cabine. A tampa do filtro é mantida no lugar com três presilhas. Puxe a tampa em cada extremidade (item 1) [Figura 184] para remover. Enxágue os elementos de filtro com água ou use um aspirador para limpar. Não use solventes. Alinhe as presilhas na tampa do filtro com as fendas existentes e empurre a tampa até o lugar. P-90492A 4 P-90489B 2 1 3 P-90490A 2 1 P100755 1 125 of 220 Dealer Copy -- Not for Resale
- 126. 124 Manual deOperação e Manutenção - S850 AQUECIMENTO, VENTILAÇÃO E AR CONDICIONADO (HVAC) (CONT.) Bobina do Evaporador / Aquecedor Consulte o PROGRAMA DE MANUTENÇÃO para saber o intervalo correto de manutenção. (Consulte PROGRAMA DE MANUTENÇÃO, na Página 111.) Modelos Antigos Desligue o motor e eleve a cabine do operador. (Consulte Elevação, na Página 118.) Figura 185 Remova os parafusos da tampa (item 1) [Figura 185] e remova a tampa. Figura 186 Use ar ou água sob baixa pressão para remover resíduos da bobina do aquecedor (item 1) e do evaporador (item 2) [Figura 186]. Instale a tampa e abaixe a cabine do operador. (Consulte Abaixamento, na Página 119.) Modelos Atuais Desligue o motor e eleve a cabine do operador. (Consulte Elevação, na Página 118.) Figura 187 Desenganche as travas (item 1) [Figura 187] e remova a tampa. Figura 188 Use ar ou água sob baixa pressão para remover resíduos da bobina do aquecedor (item 1) e do evaporador (item 2) [Figura 188]. P-90419A 1 P-90420A 2 1 P100756 1 P100757 2 1 126 of 220 Dealer Copy -- Not for Resale
- 127. 125 Manual deOperação e Manutenção - S850 AQUECIMENTO, VENTILAÇÃO E AR CONDICIONADO (HVAC) (CONT.) Bobina do Evaporador / Aquecedor (Cont.) Modelos Recentes (Cont.) Figura 189 Limpe os drenos do Plenum (item 1) [Figura 189] para certificar-se de que não esteja obstruído por detritos. Inspecione a vedação da tampa (item 2) [Figura 189] quanto a quebras e rasgos. Certifique-se de que a vedação esteja fixada com firmeza ao redor de toda a tampa. Entre em contato com o distribuidor Bobcat para substituição da vedação. Figura 190 NOTA: As saliências (item 1) encaixam no interior dos suportes do núcleo (item 2) [Figura 190] quando a tampa é instalada. Deformidade da tampa indica que eles estão fora da posição. NOTA: Instalação incorreta da tampa pode danificar a vedação, o que pode levar a falha de componentes do HVAC. Execute as seguintes etapas na ordem indicada para evitar danos à vedação da tampa. Figura 191 1. Segure a tampa no lugar e aperte as duas travas (item 1) [Figura 191]. Figura 192 2. Empurre a tampa para cima em três lugares (itens 1, 2 e 3) até as fendas encaixarem no lugar nas abas. Esta fenda (detalhe) [Figura 192] está encaixada corretamente. P109544 1 2 P109411 2 1 P109546 1 P109545 P109543A 1 2 3 127 of 220 Dealer Copy -- Not for Resale
- 128. 126 Manual deOperação e Manutenção - S850 AQUECIMENTO, VENTILAÇÃO E AR CONDICIONADO (HVAC) (CONT.) Bobina do Evaporador / Aquecedor (Cont.) Modelos Recentes (Cont.) Figura 193 3. Aperte as duas presilhas restantes (item 1) [Figura 193]. NOTA: Execute uma verificação visual completa para certificar-se de que a vedação da tampa não esteja deformada. A tampa deve vedar firmemente em toda a volta sem nenhuma folga. Abaixe a cabine do operador. (Consulte Abaixamento, na Página 119.) Condensador O condensador deve ser limpo com o resfriador de óleo e o radiador. (Consulte Limpeza (Modelos antigos), na Página 135.) ou (Consulte Limpeza (Modelos recentes), na Página 137.) Lubrificação do Ar-Condicionado Faça o ar-condicionado funcionar por aproxiamdamente 5 minutos semanalmente para lubrificar os componentes internos. Diagnóstico de Falhas Se o ventilador não funcionar ou o ar-condicionado não ligar, verifique o fusível. (Consulte Localização / Identificação dos Fusíveis e Relês, na Página 140.) Se o sistema do ar-condicionado circular ar quente, pode ser necessário recarregar o líquido refrigerante. MANUTENÇÃO DO FILTRO DE AR Substituição dos Elementos de Filtro Figura 194 É importante substituir o elemento de filtro de ar em intervalos regulares. O indicador de manutenção (item 1) irá PISCAR. Pressione o botão informações (item 3) até que a tela do monitor (item 2) mostre os códigos de manutenção. O código de serviço [M0117] (Filtro de ar obstruído) aparecerá na tela do monitor (item 2) [Figura 194] quando a substituição do filtro de ar for necessária. Substitua o filtro interno a cada terceira vez que o filtro externo for substituído ou como indicado. Filtro Externo Remova a grade traseira. (Consulte GRADE TRASEIRA, na Página 122.) NOTA: O tanque de líquido de arrefecimento pode ser elevado para facilitar o acesso ao purificador de ar. Figura 195 Abra as presilhas (item 2) e remova a tampa (item 1) [Figura 195]. P100756 1 NA3271 1 2 3 P121218B 1 2 128 of 220 Dealer Copy -- Not for Resale
- 129. 127 Manual deOperação e Manutenção - S850 MANUTENÇÃO DO FILTRO DE AR (CONT.) Substituição dos Elementos de Filtro (Cont.) Filtro Externo (Cont.) Figura 196 Puxe o elemento de filtro externo (item 1) [Figura 196] para fora e descarte. NOTA: Verifique se a carcaça do filtro está livre de poeira e resíduos. Cerifique se as superfícies de vedação estão limpas. NÃO use ar comprimido. Instale o elemento de filtro novo. Empurre para dentro até tocar a base da carcaça. Instale a tampa e fixe as presilhas [Figura 195]. NOTA: Certifique-se de que a mangueira de admissão esteja conectada à conexão no alojamento do ventilador (detalhe) [Figura 198]. NOTA: Verifique se o tanque de líquido de arrefecimento está fixado no suporte do tanque. Instale a grade traseira. Filtro Interno Substitua o elemento de filtro interno somente sob as seguintes condições: • Substitua o elemento de filtro interno a cada terceira vez que o filtro externo for substituído. • Após o elemento externo ter sido substituído, dê a partida e faça o motor funcionar em máxima rotação. Se o código de serviço [M0117] (Filtro de ar obstruído) ainda for exibido no mostrador de dados, substitua o elemento de filtro interno. Remova a grade traseira. (Consulte GRADE TRASEIRA, na Página 122.) Remova a tampa [Figura 195] e o elemento de filtro externo [Figura 196]. Figura 197 Remova o elemento de filtro interno (item 1) [Figura 197]. NOTA: Verifique se a carcaça do filtro está livre de poeira e resíduos. Cerifique se as superfícies de vedação estão limpas. NÃO use ar comprimido. Instale o elemento de filtro interno novo. Empurre para dentro até tocar a base da carcaça. Instale o elemento externo [Figura 196]. Figura 198 Instale a tampa (item 1) e fixe as presilhas (item 2) [Figura 198]. NOTA: Certifique-se de que a mangueira de admissão esteja conectada à conexão no alojamento do ventilador (detalhe) [Figura 198]. NOTA: Verifique se o tanque de líquido de arrefecimento está fixado no suporte do tanque. Instale a grade traseira. P121219 1 P121220 1 P121218B P-90648A 1 2 129 of 220 Dealer Copy -- Not for Resale
- 130. 128 Manual deOperação e Manutenção - S850 SISTEMA DE COMBUSTÍVEL Especificações de Combustível NOTA: Entre em contato com o seu fornecedor local de combustível para receber recomendações para a sua região. No mínimo, deve ser usado nesta máquina diesel com baixo teor de enxofre. Baixo teor de enxofre é definido como 500 mg/kg (500 ppm) de enxofre, no máximo. Norma dos EUA (ASTM D975) Use somente combustível diesel limpo de alta qualidade grau No. 2-D ou grau No. 1-D. Também pode ser usado nesta máquina diesel com teor ultra baixo de enxofre. Teor ultra baixo de enxofre é definido como 15 mg/kg (15 ppm) de enxofre, no máximo. A tabela a seguir é uma mistura sugerida que deverá prevenir o congelamento do diesel sob temperaturas baixas: NOTA: Combustível com mistura de biodiesel também pode ser usado nesta máquina. O combustível com mistura de biodiesel deve conter não mais que cinco por cento de biodiesel misturado com diesel à base de petróleo de baixo teor de enxofre ou teor ultra baixo de enxofre. Esse biodiesel é comercializado comumente como combustível diesel misturado B5. Óleo diesel misturado B5 deve atender às especificações da ASTM. Norma da Uniáo Europeia (EN590) Use somente óleo diesel limpo, de alta qualidade, que atenda às especificações listadas abaixo: • Óleo diesel com baixo teor de enxofre é definido como 500 mg/kg (500 ppm) de enxofre, no máximo. • Óleo diesel com número de cetanas de 51,0 e acima. Também pode ser usado óleo diesel limpo, de boa qualidade, que atenda à especificação EN590. NOTA: Combustível com mistura de biodiesel também pode ser usado nesta máquina. O combustível com mistura de biodiesel deve conter não mais que 7% de biodiesel misturado com diesel à base de petróleo com teor ultra baixo de enxofre. Esse biodiesel é comercializado comumente como combustível diesel misturado B7. Óleo diesel misturado B7 deve atender às especificações da EN590. Combustível com Mistura de Biodiesel O combustível com mistura de biodiesel possui qualidades exclusivas que devem ser consideradas antes de usar nesta máquina: • Condições de tempo frio podem ocasionar obstrução de componentes do sistema e partida difícil. • O combustível com mistura de biodiesel é um excelente meio para crescimento microbiano e contaminação, o que pode provocar corrosão e entupimento de componentes do sistema de combustível. • O uso de combustível com mistura de biodiesel pode resultar em falha prematura de componentes do sistema, como filtros de combustível entupidos e linhas de combustível deterioradas. • Podem ser necessários intervalos menores de manutenção, como limpeza do sistema de combustível e substituição dos filtros de combustível e linhas de combustível. • O uso de combustíveis com mistura de biodiesel contendo mais que cinco por cento de biodiesel podem afetar a vida do motor e provocar deterioração de mangueiras, tubos, injetores, bomba injetora e vedações. Siga as orientações a seguir se for usado combustível com mistura de biodiesel: • Certifique-se de que o tanque de combustível esteja o mais cheio possível o tempo todo para prevenir o acúmulo de umidade no tanque de combustível. • Verifique se a tampa do tanque de combustível está firmemente apertada. • Combustível com mistura de biodiesel pode danificar superfícies pintadas. Remova imediatamente todo combustível derramado das superfícies pintadas. • Drene diariamente toda a água do filtro de combustível antes de operar a máquina. • Não ultrapasse o intervalo de troca de óleo do motor. Intervalos de troca de óleo estendidos podem provocar avarias no motor. • Antes do armazenamento do veículo, drene o tanque de combustível, encha novamente com óleo diesel 100% de petróleo, adicione estabilizante de combustível e faça o motor funcionar pelo menos por 30 minutos. NOTA: Combustível com mistura de biodiesel não tem estabilidade a longo prazo e não deve ser estocado por mais de três meses. TEMPERATURA GRAU 2-D GRAU 1-D Acima de -9°C (+15°F) 100% 0% Até -21°C (-5°F) 50% 50% Abaixo de -21°C (-5°F) 0% 100% 130 of 220 Dealer Copy -- Not for Resale
- 131. 129 Manual deOperação e Manutenção - S850 SISTEMA DE COMBUSTÍVEL (CONT.) Abastecimento do Tanque de Combustível ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Desligue e deixe esfriar o motor antes de abastecer. NÃO FUME! Omissão em obedecer a advertências pode causar uma explosão ou incêndio. W-2063-0807 Abra a porta traseira. Figura 199 Remova a tampa de abastecimento (item 1) [Figura 199]. Figura 200 Use um recipiente limpo, com aprovação de segurança, para abastecer com combustível com a especificação correta. Abasteça apenas em área que tenha livre movimentação de ar e sem chamas ou faíscas. NÃO FUME! [Figura 200]. Instale e aperte a tampa de abastecimento (item 1) [Figura 199]. Feche a porta traseira. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Sempre limpe combustível ou óleo derramado. Mantenha calor, chamas, fagulhas ou cigarros acesos longe de combustível e óleo. Não tomar cuidado próximo de combustíveis pode provocar explosão ou incêndio. W-2103-0508 P100035 1 NA1684 ERRADO 131 of 220 Dealer Copy -- Not for Resale
- 132. 130 Manual deOperação e Manutenção - S850 SISTEMA DE COMBUSTÍVEL (CONT.) Filtro de Combustível Para saber o intervalo para remoção da água ou substituição do filtro de combustível (Consulte PROGRAMA DE MANUTENÇÃO, na Página 111.) Remoção da Água Figura 201 Afrouxe o dreno (item 1) [Figura 201] na base do elemento de filtro para remover a água. Substituição do Elemento Remova o elemento de filtro (item 2) [Figura 201]. Limpe a área ao redor da carcaça do filtro. Coloque óleo limpo sobre o vedador do elemento de filtro novo. Instale o filtro de combustível e aperte manualmente. Remova o ar do sistema de combustível. (Consulte Remoção do Ar do Sistema de Combustível, na Página 130.) ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Sempre limpe combustível ou óleo derramado. Mantenha calor, chamas, fagulhas ou cigarros acesos longe de combustível e óleo. Não tomar cuidado próximo de combustíveis pode provocar explosão ou incêndio. W-2103-0508 Remoção do Ar do Sistema de Combustível Após substituir o elemento de filtro ou quando o combustível tenha acabado, deve ser removido o ar do sistema de combustível antes de dar a partida. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Diesel ou fluido hidráulico sob pressão pode penetrar na pele ou nos olhos, causando ferimentos graves ou morte. Vazamentos de fluidos sob pressão podem não ser visíveis. Vazamentos de fluidos sob pressão podem não ser visíveis. Não use a mão desprotegida. Use óculos de segurança. Se fluido penetrar na pele ou nos olhos, procure atendimento imediato de um médico familiarizado com esse tipo de ferimento. W-2072-0807 Figura 202 Abra o respiro (item 1) [Figura 202] na carcaça do elemento de filtro. Opere a bomba manual (bulbo de pressão) (item 2) [Figura 202] até que o combustível vaze pelo respiro sem bolhas de ar. Feche e aperte o respiro (item 1) [Figura 202]. P-90653A 1 2 P100780 2 1 132 of 220 Dealer Copy -- Not for Resale
- 133. 131 Manual deOperação e Manutenção - S850 SISTEMA DE LUBRIFICAÇÃO DO MOTOR Verificação e Adição de Óleo do Motor Verifique o nível do óleo do motor diariamente antes de dar a partida para o turno de trabalho. Figura 203 Estacione a máquina sobre solo nivelado. Abra a porta traseira e remova a vareta de nível (item 1) [Figura 203]. Mantenha o nível de óleo entre as marcas na vareta. Não encha em excesso. Remova a tampa de abastecimento de óleo (item 2) [Figura 203] para adicionar óleo de motor. Tabela de Óleos do Motor Figura 204 Óleos para motor Bobcat são recomendados para uso nesta máquina. Se não houver óleo para motores Bobcat disponível, use um óleo de boa qualiddade que atenda à Categoria de serviço API CI-4 ou superior ou ACEA E7 ou superior [Figura 204]. IMPORTANTE EVITE DANOS AO MOTOR O uso de óleo para motor API Categoria de serviço FA-4 não é aprovado e pode causar danos irreversíveis ao motor. I-2384-0916 P-90654A 1 2 ÓLEO P/ O CÁRTER DO MOTOR Número de viscosidade SAE recomendado Consulte a faixa de temperatura prevista antes da próxima troca de óleo É necessário usar API Categoria CI-4 ou superior ou ACEA E7 ou superior Não use óleo para motor API Categoria FA-4 [1] Óleo sintético Bobcat – SAE 5W-40 133 of 220 Dealer Copy -- Not for Resale
- 134. 132 Manual deOperação e Manutenção - S850 SISTEMA DE LUBRIFICAÇÃO DO MOTOR (CONT.) Remoção e Substituição do Óleo e do Filtro Para saber o intervalo de manutenção para substituição do óleo e filtro do motor (Consulte PROGRAMA DE MANUTENÇÃO, na Página 111.) Faça o motor funcionar até atingir a temperatura de operação. Desligue o motor. Abra a porta traseira. Modelos Antigos Figura 205 A mangueira de drenagem de óleo localiza-se atrás de uma tampa sob o canto traseiro da carregadeira (detalhe) [Figura 205]. Remova os dois parafusos de montagem da tampa (item 1) [Figura 205]. Solte um parafuso de montagem da tampa (item 2), deslize a tampa (item 3) [Figura 205] para a traseira da carregadeira e remova. Modelos Atuais Figura 206 A mangueira de drenagem de óleo localiza-se atrás de uma tampa sob o canto traseiro da carregadeira (detalhe) [Figura 206]. Remova os quatro parafusos de montagem da tampa (item 1) e remova a tampa (item 2) [Figura 206]. Figura 207 Remova a mangueira de drenagem de óleo (item 1) da posição de armazenamento e direcione através da abertura (item 2) [Figura 207]. P-90497A P-90499A 3 2 1 P109086B P109762A 1 2 P109089 1 2 134 of 220 Dealer Copy -- Not for Resale
- 135. 133 Manual deOperação e Manutenção - S850 SISTEMA DE LUBRIFICAÇÃO DO MOTOR (CONT.) Remoção e Substituição do Óleo e do Filtro (Cont.) Todos os Modelos Figura 208 Remova o bujão (item 1) [Figura 208] da mangueira de drenagem de óleo e drene o óleo em um recipiente. Recicle ou descarte o óleo usado de maneira segura para o meio ambiente. Instale e aperte o bujão de drenagem do óleo [Figura 208]. (Modelos antigos) - Instale a tampa e os parafusos de montagem da tampa [Figura 205]. Aperte os todos os parafusos. OU (Modelos recentes) - Remova a mangueira de drenagem de óleo da abertura e retorne à posição de armazenagem [Figura 207]. Instale a tampa e os parafusos de montagem da tampa [Figura 206]. Aperte os todos os parafusos. Figura 209 Remova o filtro de óleo (item 2) [Figura 209] e limpe a superfície da carcaça do filtro. Use somente filtro Bobcat genuíno. Passe óleo limpo no vedador do filtro novo, instale o filtro e aperte manualmente. Remova a tampa de abastecimento de óleo (item 3) [Figura 209]. Coloque óleo no motor e substitua a tampa de abastecimento. Para saber a quantidade correta (Consulte Capacidades, na Página 211.) Não encha em excesso. Dê a partida e deixe o motor funcionar por alguns minutos. Desligue o motor e verifique vazamentos no filtro. Remova a vareta (item 1) [Figura 209] e verifique o nível de óleo. Adicione óleo conforme necessidade se o nível não estiver na marca superior da vareta. Instale a vareta e feche a porta traseira. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Sempre limpe combustível ou óleo derramado. Mantenha calor, chamas, fagulhas ou cigarros acesos longe de combustível e óleo. Não tomar cuidado próximo de combustíveis pode provocar explosão ou incêndio. W-2103-0508 P-90498A 1 P-90654A 1 2 3 135 of 220 Dealer Copy -- Not for Resale
- 136. 134 Manual deOperação e Manutenção - S850 SISTEMA DE ARREFECIMENTO DO MOTOR Verifique diariamente o sistema de arrefecimento para prevenir superaquecimento, perda de desempenho ou avarias no motor. Plataforma de Manutenção Figura 210 Uma plataforma de manutenção (item 1) [Figura 210] está disponível em seu distribuidor Bobcat para facilitar o acesso ao limpar o sistema de arrefecimento do motor. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Use óculos de segurança para prevenir ferimentos quando qualquer das seguintes condições existir: • Quando houver fluidos sob pressão. • Na presença de poeira suspensa ou material solto. • Motor funcionando. • Ferramentas sendo usadas. W-2019-0907 Identificação do Sistema de Arrefecimento NOTA: A identificação do sistema de arrefecimento usado na sua máquina é necessária para executar o procedimento de limpeza correto. Figura 211 Modelos antigos possuem duas cintas de borracha (item 1) [Figura 211] conectando o resfriador de fluido hidráulico e o radiador. (Condensador do ar- condicionado não mostrado para clareza visual.) Figura 212 Modelos recentes possuem um conjunto do resfriador do fluido hidráulico e do radiador combinados [Figura 212]. (Condensador do ar-condicionado não mostrado para clareza visual.) P100039A 1 Modelo antigo P100779 1 Modelo recente P115679A 136 of 220 Dealer Copy -- Not for Resale
- 137. 135 Manual deOperação e Manutenção - S850 SISTEMA DE ARREFECIMENTO DO MOTOR (CONT.) Limpeza (Modelos antigos) Consulte o PROGRAMA DE MANUTENÇÃO para saber o intervalo correto de manutenção. (Consulte PROGRAMA DE MANUTENÇÃO, na Página 111.) Desligue o motor e remova a grade traseira. (Consulte GRADE TRASEIRA, na Página 122.) ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Use óculos de segurança para prevenir ferimentos quando qualquer das seguintes condições existir: • Quando houver fluidos sob pressão. • Na presença de poeira suspensa ou material solto. • Motor funcionando. • Ferramentas sendo usadas. W-2019-0907 Carregadeiras Com Ar-Condicionado Figura 213 Use ar ou água sob baixa pressão para limpar a parte superior do condensador do ar-condicionado (item 1) [Figura 213]. A área entre o condensador do ar-condicionado e o resfriador de fluido hidráulico requer limpeza ocasional. Remova os parafusos (item 2) e os suportes (item 3) [Figura 213]. Figura 214 NOTA: Tome cuidado ao elevar e abaixar o condensador do ar-condicionado para que ele não caia sobre o resfriador de óleo hidráulico e danifique a colmeia. Eleve o condensador do ar-condicionado (item 1) e use ar ou água sob baixa pressão para limpar a parte superior do resfriador de óleo hidráulico (item 2) [Figura 214]. Abaixe o condensador do ar-condicionado (item 1) [Figura 214]. Instale os suportes (item 3) [Figura 213] e os parafusos (item 2) [Figura 213]. P107095 1 3 2 2 P107095A 1 2 137 of 220 Dealer Copy -- Not for Resale
- 138. 136 Manual deOperação e Manutenção - S850 SISTEMA DE ARREFECIMENTO DO MOTOR (CONT.) Limpeza (Modelos antigos) (Cont.) Carregadeiras Sem Ar-Condicionado Figura 215 Use ar ou água sob baixa pressão para limpar a parte superior do resfriador de óleo hidráulico (item 1) [Figura 215]. Todas as Carregadeiras Desenganche as duas cintas de borracha (item 2) [Figura 215]. Figura 216 Eleve o resfriador de fluido hidráulico (item 1) até que a barra de suporte (item 2) caia no lugar para apoiar o resfriador de fluido hidráulico. Use ar ou água sob baixa pressão para limpar a parte superior do radiador (item 3) [Figura 216]. Eleve a barra de suporte (item 2) [Figura 216] levemente e abaixe o resfriador de fluido hidráulico. Fixe as duas cintas de borracha [Figura 215]. Verifique vazamentos no sistema de arrefecimento. Instale a grade traseira. P100779 1 2 P100327 3 1 2 138 of 220 Dealer Copy -- Not for Resale
- 139. 137 Manual deOperação e Manutenção - S850 SISTEMA DE ARREFECIMENTO DO MOTOR (CONT.) Limpeza (Modelos recentes) Consulte o PROGRAMA DE MANUTENÇÃO para saber o intervalo correto de manutenção. (Consulte PROGRAMA DE MANUTENÇÃO, na Página 111.) Desligue o motor e remova a grade traseira. (Consulte GRADE TRASEIRA, na Página 122.) ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Use óculos de segurança para prevenir ferimentos quando qualquer das seguintes condições existir: • Quando houver fluidos sob pressão. • Na presença de poeira suspensa ou material solto. • Motor funcionando. • Ferramentas sendo usadas. W-2019-0907 Carregadeiras Com Ar-Condicionado Figura 217 Use ar ou água sob baixa pressão para limpar a parte superior do condensador do ar-condicionado (item 1) [Figura 217]. Desenganche as duas cintas de borracha (item 2) [Figura 217]. NOTA: O condensador do ar-condicionado encaixa em dois suportes com fendas montados no conjunto do resfriador de fluido hidráulico e do radiador. Certifique-se de que o condensador do ar-condicionado permaneça conectado aos suportes quando elevar ou abaixar. Figura 218 Eleve o condensador do ar-condicionado (item 1) e gire a barra de suporte (item 2) para a posição. Use ar ou água sob baixa pressão para limpar a parte superior do conjunto do resfriador de fluido hidráulico e do radiador (item 3) [Figura 218]. Retorne a barra de suporte à posição de armazenamento e abaixe o condensador do ar- condicionado. Figura 219 Certifique-se de que o condensador do ar-condicionado esteja instalado nos dois suportes com fendas [Figura 219]. (Mostrado o lado direito.) Certifique-se de que as presilhas (item 1) estejam corretamente instaladas sobre os dois suportes com fendas (item 2) [Figura 219]. (Mostrado o lado direito.) Fixe as duas cintas de borracha [Figura 217]. NOTA: O condensador do ar-condicionado pode ser elevado para fora dos dois suportes com fendas removendo-se as presilhas. Isso possibilita maior acesso para limpar o conjunto do resfriador de fluido hidráulico e do radiador. P115681C 1 2 P121217B 1 2 3 P121162 2 1 139 of 220 Dealer Copy -- Not for Resale
- 140. 138 Manual deOperação e Manutenção - S850 SISTEMA DE ARREFECIMENTO DO MOTOR (CONT.) Limpeza (Modelos recentes) (Cont.) Carregadeiras Sem Ar-Condicionado Figura 220 Use ar ou água sob baixa pressão para limpar a parte superior do conjunto do resfriador de fluido hidráulico e do radiador (item 1) [Figura 220]. Todas as Carregadeiras Verifique vazamentos no sistema de arrefecimento. Instale a grade traseira. P115679A 1 140 of 220 Dealer Copy -- Not for Resale
- 141. 139 Manual deOperação e Manutenção - S850 SISTEMA DE ARREFECIMENTO DO MOTOR (CONT.) Verificação do Nível Remova a grade traseira. (Consulte GRADE TRASEIRA, na Página 122.) Figura 221 Verifique o nível do líquido de arrefecimento usando os marcadores (item 2) [Figura 221] no tanque. O líquido de arrefecimento deve ficar entre o nível superior e o inferior quando o motor estiver frio. NOTA: A máquina vem abastecida de fábrica com líquido de arrefecimento propileno glicol (de cor vermelha). NÃO MISTURE propileno glicol com etileno glicol. Use um refratômetro para verificar a condição do propileno glicol no sistema de arrefecimento. Instale a grade traseira. IMPORTANTE EVITE DANOS AO MOTOR Use sempre a correta proporção de água e anticongelante. Muito anticongelante reduz a eficiência do sistema de arrefecimento e pode causar sérios danos prematuros ao motor. Muito pouco anticongelante reduz os aditivos que protegem os componentes internos do motor; reduz o ponto de ebulição e a proteção do sistema contra congelamento. Sempre adicione a solução pré-misturada. Adição de líquido de arrefecimento concentrado pode causar sérios danos prematuros ao motor. I-2124-0497 Remoção e Substituição do Líquido de Arrefecimento Para saber o intervalo de manutenção para substituição do líquido de arrefecimento (Consulte PROGRAMA DE MANUTENÇÃO, na Página 111.) Abra a porta traseira e remova a grade traseira. Remova a tampa de abastecimento do líquido de arrefecimento (item 1) [Figura 221]. Figura 222 Acople uma mangueira na torneira de drenagem (item 1) [Figura 222] localizada à esquerda do conjunto do filtro de óleo. Abra a torneira e drene o líquido de arrefecimento em um recipiente. Feche a torneira e remova a mangueira. Recicle ou descarte o líquido de arrefecimento de maneira segura para o meio ambiente. Feche a porta traseira. Misture o líquido de arrefecimento novo em um recipiente separado. (Consulte Capacidades, na Página 211.) A mistura correta de líquido de arrefecimento para oferecer proteção anticongelante até -37°C (-34°F) é 5 l de propileno glicol misturados a 4,4 l de água OU 1 gal. de propileno glicol misturado a 3,5 qt de água. Adicione líquido de arrefecimento pré-misturado, 47% de água e 53% de propileno glicol no tanque de líquido de arrefecimento até o nível atingir a marca inferior no tanque [Figura 221]. Instale a tampa de abastecimento do líquido de arrefecimento. NOTA: Ao instalar a tampa de abastecimento de líquido de arrefecimento, aperte até ouvir um clique. Faça o motor funcionar até atingir a temperatura de operação. Desligue o motor. Verifique o nível do líquido de arrefecimento frio. Adicione líquido de arrefecimento se necessário. Instale a grade traseira. P121221B 2 1 P-90657A 1 141 of 220 Dealer Copy -- Not for Resale
- 142. 140 Manual deOperação e Manutenção - S850 SISTEMA ELÉTRICO Descrição Figura 223 A carregadeira possui um sistema de carga de 12 V, com alternador de negativo aterrado. O sistema elétrico é protegido por fusíveis localizados na cabine do operador (localizados sob a cabine do operador em modelos antigos) e um fusível principal de 100 A [Figura 223] localizado acima da bateria no compartimento do motor. Os fusíveis protegerão o sistema elétrico quando houver sobrecarga. A causa dessa sobrecarga deve ser encontrada antes de dar a partida novamente. Localização / Identificação dos Fusíveis e Relês Modelos Antigos Eleve a cabine do operador. (Consulte Elevação, na Página 118.) Figura 224 O sistema elétrico é protegido de sobrecargas por fusíveis e relês localizados sob as três tampas do painel de fusíveis (item 1) [Figura 224]. Figura 225 Remova as tampas para verificar ou substituir os fusíveis [Figura 225]. Um decalque localizado no interior da tampa grande mostra a localização e a capacidade (amp.). Uma tabela é apresentada com detalhes sobre as classificações de amperagem e circuitos afetados por cada fusível e relê. (Consulte Figura 229, na Página 142.) P-90658 P-13849 P-85411 1 P-85412 142 of 220 Dealer Copy -- Not for Resale
- 143. 141 Manual deOperação e Manutenção - S850 SISTEMA ELÉTRICO (CONT.) Localização / Identificação dos Fusíveis e Relês (Cont.) Modelos Atuais Figura 226 Os painéis de fusíveis/relês estão localizados atrás de um painel de acesso próximo do pedal / apoio esquerdo. Puxe o painel em cada extremidade (item 1) [Figura 226] para remover. Figura 227 O sistema elétrico é protegido de sobrecargas por fusíveis e relês localizados sob as três tampas do painel de fusíveis (item 1) [Figura 227]. Figura 228 Remova as tampas para verificar ou substituir os fusíveis [Figura 228]. Um decalque localizado no interior do painel de acesso mostra a localização e a capacidade (amp.). Alinhe as presilhas na parte de trás do painel de acesso com as fendas existentes e empurre o painel até o lugar ao terminar [Figura 226]. Um pino de localização evita que o painel seja instalado na posição invertida. Uma tabela é apresentada com detalhes sobre as classificações de amperagem e circuitos afetados por cada fusível e relê. (Consulte Figura 229, na Página 142.) ou (Consulte Figura 230, na Página 143.) P100414 1 P100415 1 P100416 143 of 220 Dealer Copy -- Not for Resale
- 144. 142 Manual deOperação e Manutenção - S850 SISTEMA ELÉTRICO (CONT.) Localização / Identificação dos Fusíveis e Relês (Cont.) Figura 229 A tabela abaixo é usada para modelos com o decalque número 7167945. A localização e as classificações de amperagem são mostradas na tabela abaixo e no decalque [Figura 229]. Os relês são identificados pela letra “R” na coluna AMP. REF ÍCONE DESCRIÇÃO AMP REF ÍCONE DESCRIÇÃO AMP REF ÍCONE DESCRIÇÃO AMP 1 Alternador 15 11 Velas de preaquecimento R 21 Controlador Bobcat 25 2 Aquecedor / HVAC 25 12 Corte de combustível R 22 Controlador ACS 25 3 Faróis dianteiros 20 13 Alimentação comutada da cabine 5 23 Implementos 25 4 Faróis traseiros 15 14 Posição da caçamba 15 24 Não usado - - 5 Motor de partida R 15 Limpador / lavador de para- brisa 25 25 Controlador auxiliar 25 6 Faróis dianteiros R 16 Alimentação comutada 25 26 Controlador de tração e alarme de ré 25 7 Aquecedor / HVAC R 17 Alimentação comutada 25 27 Acessórios e Buzina dianteira 25 8 Faróis traseiros R 18 Alimentação comutada 25 28 Tomada de energia 15 9 Alimentação comutada R 19 Tração 30 10 Tração R 20 Corte de combustível 30 6 7 19 18 5 17 11 13 15 8 10 20 12 14 16 9 1 2 3 4 21 22 23 24 25 26 27 28 NA3151 144 of 220 Dealer Copy -- Not for Resale
- 145. 143 Manual deOperação e Manutenção - S850 SISTEMA ELÉTRICO (CONT.) Localização / Identificação dos Fusíveis e Relês (Cont.) Figura 230 A tabela abaixo é usada para modelos com o decalque número 7323563. A localização e as classificações de amperagem são mostradas na tabela abaixo e no decalque [Figura 230]. Os relês são identificados pela letra “R” na coluna AMP. REF ÍCONE DESCRIÇÃO AMP REF ÍCONE DESCRIÇÃO AMP REF ÍCONE DESCRIÇÃO AMP 1 Alternador 15 11 Velas de preaquecimento R 21 Controlador Bobcat 25 2 Aquecedor / HVAC 25 12 Corte de combustível R 22 Controlador ACS 25 3 Faróis dianteiros 20 13 Alimentação comutada da cabine 5 23 Implementos 25 4 Faróis traseiros 15 14 Posição da caçamba 15 24 Não usado - - 5 Motor de partida R 15 Limpador / lavador de para- brisa 25 25 Controlador auxiliar 25 6 Faróis dianteiros R 16 Alimentação comutada 25 26 Controlador de tração e alarme de ré 25 7 Aquecedor / HVAC R 17 Alimentação comutada 25 27 Acessórios e Buzina dianteira 25 8 Faróis traseiros R 18 Alimentação comutada 25 28 Tomada de energia 15 9 Controle automático de deslocamento R 19 Tração 30 10 Tração R 20 Corte de combustível 30 6 7 19 18 5 17 11 13 15 8 10 20 12 14 16 9 1 2 3 4 21 22 23 24 25 26 27 28 NA3348 145 of 220 Dealer Copy -- Not for Resale
- 146. 144 Manual deOperação e Manutenção - S850 SISTEMA ELÉTRICO (CONT.) Localização / Identificação dos Fusíveis e Relês (Cont.) Figura 231 Um relê (item 1) [Figura 231] para o assento aquecido está localizado sob a cabine do operador no lado esquerdo da carregadeira. O relê normalmente fica localizado acima do chicote. Desligue o motor e eleve a cabine do operador para acessar o relê. (Consulte Elevação, na Página 118.) P127678 1 146 of 220 Dealer Copy -- Not for Resale
- 147. 145 Manual deOperação e Manutenção - S850 SISTEMA ELÉTRICO (CONT.) Manutenção da Bateria Consulte o PROGRAMA DE MANUTENÇÃO para saber o intervalo correto de manutenção. (Consulte PROGRAMA DE MANUTENÇÃO, na Página 111.) A bateria marca Bobcat fornecida com a máquina é vedada e não requer abastecimento com água. A carga e o armazenamento apropriados são importantes para maximizar a vida útil de todas as baterias. Figura 232 Etapas simples para confiabilidade e longa vida da bateria: • Mantenha os polos e terminais da bateria limpos [Figura 232]. • Mantenha os terminais apertados. • Remova corrosão da bateria e dos terminais com uma solução de bicarbonato de sódio e água. • Coloque Battery Saver Bobcat (6664458) ou graxa nos terminais da bateria e extremidades dos cabos para evitar corrosão. • Opere a máquina por pelo menos 15 minutos para recuperar a descarga da bateria causada pela partida do motor sempre que possível. • Mantenha o nível de carga da bateria. Esse é um fator chave para longa vida útil da bateria. • Carregue uma bateria muito descarregada usando um carregador de baterias em vez de contar com o sistema e carga da máquina. (Consulte Carga da Bateria, na Página 146.) • Verifique o estado da bateria a cada 30 dias em máquinas não usadas com frequência. (Consulte Testes da Bateria, na Página 146.) ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Baterias contêm ácido que pode queimar em contato com os olhos e a pele. Use óculos de segurança, roupas de proteção e luvas de borracha para que o ácido não entre em contato com o corpo. Em caso de contato com o ácido, lave imediatamente com água. Em caso de contato com os olhos, solicite imediato atendimento médico e lave com água limpa e fresca pelo menos por 15 minutos. Em caso de ingestão de eletrólito, tome grandes quantidades de água ou leite. NÃO provoque vômito. Procure atendimento médico imediato. W-2065-0807 Manutenção do Nível de Carga da Bateria Todas as baterias descarregam ao longo do tempo. Esta máquina tem recursos que requerem alimentação da bateria mesmo quando a máquina não está sendo usada. O uso de um conservador de baterias de boa qualidade é recomendado para assegurar que a sua máquina esteja pronta para a partida quando você precisar e para evitar substituição dispendiosa da bateria. Conservadores de Baterias Use um conservador de baterias de boa qualidade para manter a bateria acima de 12,4 V para máquinas não usadas com frequência. Baterias abaixo de 12,4 V devem primeiro ser carregadas usando um carregador de baterias. Conservadores solares devem ter capacidade mínima de 10 W para serem eficazes. Manutenção da Bateria Durante Armazenamento da Máquina Remova a bateria se for armazenar a máquina por um período prolongado. Carregue totalmente a bateria. Armazene a bateria em lugar fresco e seco acima da temperatura de congelamento e recarregue periodicamente. Se não desejar remover a bateria, deve ser usado um conservador de baterias de boa qualidade para compensar a descarga da bateria e cargas parasitas dos controladores da máquina, acessórios e recursos como inteligência da máquyina conectada. P127797A P100960 147 of 220 Dealer Copy -- Not for Resale
- 148. 146 Manual deOperação e Manutenção - S850 SISTEMA ELÉTRICO (CONT.) Testes da Bateria Figura 233 A verificação mais simples e mais comum para determinar o estado da bateria é usar um multímetro ou voltímetro digital (item 1) [Figura 233]. Uma bateria constatada abaixo 12,4 V deve ser carregada a 100% da carga conforme a recomendação do carregador de baterias. Espere pelo menos 60 minutos após operar a máquina ou carregar a bateria para obter uma leitura precisa. Se a leitura for inferior a 12,4 V após a bateria ser carregada por várias horas, consulte o distribuidor Bobcat para ser executado um teste mais completo da bateria. O ponto de congelamento do eletrólito da bateria depende do estado da carga da bateria. Manter a voltagem da bateria acima de 12,4 V ajuda a evitar que as baterias congelem, mesmo em temperaturas extremamente baixas. Se a bateria congelar, a grade interna pode se danificar e a caixa ficará torta ou rachada. Se isso acontecer, descarte a bateria de acordo com os regulamentos locais. Carga da Bateria É recomendado um carregador de baterias desenhado para sistemas de carga de 12 V. Siga as instruções do fabricante do carregador de baterias para carregar a bateria até 12,6 V (carga de 100%). Baterias devem ser carregadas em temperatura ambiente para evitar uma condição de subcarga ou sobrecarga. Nunca tente carregar uma bateria congelada. A tabela a seguir pode ser usada para identificar a quantidade aproximada de tempo necessária para carregar uma bateria descarregada. Espere pelo menos 60 minutos após operar a máquina ou carregar a bateria para obter uma leitura precisa. NOTA: Use um carregador automático de boa qualidade para evitar danos à bateria por sobrecarga. ADVERTÊNCIA GÁS DE BATERIA PODE EXPLODIR E CAUSAR FERIMENTOS GRAVES OU MORTE Mantenha faíscas, fagulhas, chamas e tabaco aceso longe de baterias. Quando der partida auxiliar, faça a conexão final (negativo) no chassi da máquina. Não dê partida auxiliar nem carregue uma bateria congelada ou danificada. Aqueça a bateria a 16°C (60°F) antes de conectá-la a um carregador. Tire o carregador da tomada antes de conectar ou desconectar cabos à bateria. Nunca se incline sobre a bateria durante partida auxiliar, teste ou carga. W-2066-0910 P-30836 1 TENSÃO DA BATERIA ESTADO DA CARGA TAXA MÁXIMA DO CARREGADOR 30 A 20 A 10 A 12,6 V 100% PRONTA PARA USO 12,4 V 75% 0,9 h 1,3 h 2,5 h 12,2 V 50% 1,9 h 2,7 h 5,1 h 12,0 V 25% 2,9 h 4,3 h 7,8 h 11,8 V 0% 4,0 h 5,7 h 10,7 h 148 of 220 Dealer Copy -- Not for Resale
- 149. 147 Manual deOperação e Manutenção - S850 SISTEMA ELÉTRICO (CONT.) Uso de Bateria Auxiliar (Partida Auxiliar) Se for necessário o uso de bateria auxiliar para dar partida, TOME CUIDADO! Deve haver uma pessoa no assento do operador e uma segunda pessoa para conectar e desconectar os cabos. A chave de partida deve estar DESLIGADA ou o botão DESLIGA deve estar pressionado. A bateria auxiliar deve ser 12 volts. ADVERTÊNCIA GÁS DE BATERIA PODE EXPLODIR E CAUSAR FERIMENTOS GRAVES OU MORTE Mantenha faíscas, fagulhas, chamas e tabaco aceso longe de baterias. Quando der partida auxiliar, faça a conexão final (negativo) no chassi da máquina. Não dê partida auxiliar nem carregue uma bateria congelada ou danificada. Aqueça a bateria a 16°C (60°F) antes de conectá-la a um carregador. Tire o carregador da tomada antes de conectar ou desconectar cabos à bateria. Nunca se incline sobre a bateria durante partida auxiliar, teste ou carga. W-2066-0910 Figura 234 Conecte a extremidade do primeiro cabo (item 1) [Figura 234] ao terminal positivo (+) da bateria auxiliar. Conecte a outra extremidade do mesmo cabo (item 2) [Figura 234] ao terminal positivo do motor de partida da carregadeira. Conecte a extremidade do segundo cabo (item 3) [Figura 234] ao terminal negativo (-) da bateria auxiliar. Conecte a outra extremidade do mesmo cabo (item 4) [Figura 234] ao motor. Mantenha os cabos afastados de peças móveis. Dê a partida. (Consulte PARTIDA DO MOTOR, na Página 84.) Após o motor entrar em funcionamento, remova o cabo negativo (-) (item 4) [Figura 234] primeiro. Remova o cabo do terminal positivo (item 2) [Figura 234]. IMPORTANTE O alternador pode se danificar se: • O motor for operado com cabos de bateria desconectados. • Os cabos da bateria estiverem conectados ao usar um carregador rápido ou ao soldar a máquina. Os cabos da bateria estiverem conectados ao usar um carregador rápido ou ao soldar a máquina. • Cabos extras (cabos auxiliares) estiverem conectados incorretamente. I-2023-1285 P-90660A 1 3 2 4 149 of 220 Dealer Copy -- Not for Resale
- 150. 148 Manual deOperação e Manutenção - S850 SISTEMA ELÉTRICO (CONT.) Remoção e Instalação da Bateria ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Baterias contêm ácido que pode queimar em contato com os olhos e a pele. Use óculos de segurança, roupas de proteção e luvas de borracha para que o ácido não entre em contato com o corpo. Em caso de contato com o ácido, lave imediatamente com água. Em caso de contato com os olhos, solicite imediato atendimento médico e lave com água limpa e fresca pelo menos por 15 minutos. Em caso de ingestão de eletrólito, tome grandes quantidades de água ou leite. NÃO provoque vômito. Procure atendimento médico imediato. W-2065-0807 Abra a porta traseira. Figura 235 Desconecte o cabo negativo (-) da bateria (item 1) [Figura 235]. Remova o grampo de fixação da bateria (item 2) [Figura 235]. Desconecte o cabo positivo (+) (item 3) [Figura 235] da bateria. Remova a bateria da carregadeira. Figura 236 Sempre limpe os terminais e as extremidades dos cabos quando instalar uma bateria nova ou usada [Figura 236]. Quando instalar a bateria na carregadeira, não toque nenhuma peça de metal com os terminais da bateria. Conecte o cabo negativo (-) por último para evitar faíscas. Conecte e aperte os cabos da bateria. Instale e aperte a fixação da bateria. ADVERTÊNCIA GÁS DE BATERIA PODE EXPLODIR E CAUSAR FERIMENTOS GRAVES OU MORTE Mantenha faíscas, fagulhas, chamas e tabaco aceso longe de baterias. Quando der partida auxiliar, faça a conexão final (negativo) no chassi da máquina. Não dê partida auxiliar nem carregue uma bateria congelada ou danificada. Aqueça a bateria a 16°C (60°F) antes de conectá-la a um carregador. Tire o carregador da tomada antes de conectar ou desconectar cabos à bateria. Nunca se incline sobre a bateria durante partida auxiliar, teste ou carga. W-2066-0910 P100285 1 2 3 P-09589 P-09590 150 of 220 Dealer Copy -- Not for Resale
- 151. 149 Manual deOperação e Manutenção - S850 SISTEMA HIDRÁULICO / HIDROSTÁTICO Verificação e Abastecimento de Fluido Verifique o nível de fluido hidráulico / hidrostático diariamente antes de iniciar o turno de trabalho. Estacione a carregadeira em uma superfície nivelada, abaixe o braço de elevação e apoie o implemento nivelado sobre o solo ou incline o Bob-Tach totalmente para trás se não houver implemento instalado. Desligue o motor. Figura 237 Verifique o nível de fluido no visor (item 1) [Figura 237]. Mantenha o nível de fluido dentro da faixa de operação. Remova a grade traseira. (Consulte GRADE TRASEIRA, na Página 122.) Figura 238 Remova a tampa de abastecimento (item 1) [Figura 238]. Adicione fluido conforme necessidade para levar o nível dentro da faixa de operação no centro do visor (item 1) [Figura 237]. Instale a tampa de abastecimento (item 1) [Figura 238] e instale a grade traseira. Tabela de Fluido Hidráulico / Hidrostático Figura 239 FLUIDO HIDRÁULICO / HIDROSTÁTICO GRAU DE VISCOSIDADE (GV) RECOMENDADO ISO E ÍNDICE DE VISCOSIDADE (IV) FAIXA DE TEMPERATURA PREVISTA DURANTE O USO DA MÁQUINA [1] GV 100; IV Mínimo 130 [2] GV 46; IV Mínimo 150 [3] Fluido BOBCAT para todas as estações [4] Fluido sintético BOBCAT [5] Fluido biodegradável hidráulico / hidrostático BOBCAT (ao contrário dos fluidos biodegradáveis baseados em vegetais, o fluido biodegradável Bobcat é formulado para evitar oxidação e decomposição térmica em temperaturas de operação). Use somente fluido recomendado no sistema hidráulico [Figura 239]. (Consulte Sistema Hidráulico, na Página 210.) ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Sempre limpe combustível ou óleo derramado. Mantenha calor, chamas, fagulhas ou cigarros acesos longe de combustível e óleo. Não tomar cuidado próximo de combustíveis pode provocar explosão ou incêndio. W-2103-0508 P-90661 1 P121074A 1 151 of 220 Dealer Copy -- Not for Resale
- 152. 150 Manual deOperação e Manutenção - S850 SISTEMA HIDRÁULICO / HIDROSTÁTICO (CONT.) Remoção e Substituição do Fluido Hidráulico Para saber o intervalo correto de manutenção (Consulte PROGRAMA DE MANUTENÇÃO, na Página 111.) Substitua o fluido se ficar contaminado ou após reparos maiores. Sempre substitua o filtro hidráulico / hidrostático e o filtro de carga hidráulica quando o fluido hidráulico for substituído. (Consulte Remoção e Substituição do Filtro Hidráulico / Hidrostático (Modelos Antigos), na Página 153.) e (Consulte Remoção e Substituição do Filtro de Carga Hidráulica, na Página 155.) Desligue o motor e remova a grade traseira. (Consulte GRADE TRASEIRA, na Página 122.) Figura 240 Remova a tampa de abastecimento hidráulico (item 1) [Figura 240]. (Modelos antigos com resfriador de fluido hidráulico e radiador separados) - Desenganche as duas cintas de borracha (item 2) [Figura 240]. Figura 241 (Modelos recentes com resfriador de fluido hidráulico e radiador separados) - Eleve o resfriador de fluido hidráulico (item 1) até que a barra de suporte (item 2) [Figura 241] caia no lugar para apoiar o resfriador de fluido hidráulico. Isso ajudará a drenar o fluido hidráulico. Figura 242 Remova os parafusos da tampa de acesso direita (item 1) [Figura 242] e remova a tampa. (Braço de elevação mostrado elevado para clareza visual.) 2 P100779 1 P121074A P100327 1 2 P100033 1 152 of 220 Dealer Copy -- Not for Resale
- 153. 151 Manual deOperação e Manutenção - S850 SISTEMA HIDRÁULICO / HIDROSTÁTICO (CONT.) Remoção e Substituição do Fluido Hidráulico (Cont.) NOTA: A mangueira usada para drenar o reservatório encontra-se sob o motor do ventilador em modelos antigos e atrás do motor do ventilador em modelos recentes. Figura 243 Remova a braçadeira (item 1). Comprima a mangueira (item 2) [Figura 243] próximo da conexão e desconecte a mangueira da conexão. Direcione a mangueira para fora da carregadeira e drene o fluido em um recipiente. Conecte a mangueira à conexão quando o fluido parar de drenar. Recicle ou descarte o fluido usado de maneira segura para o meio ambiente. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Sempre limpe combustível ou óleo derramado. Mantenha calor, chamas, fagulhas ou cigarros acesos longe de combustível e óleo. Não tomar cuidado próximo de combustíveis pode provocar explosão ou incêndio. W-2103-0508 Instale a tampa de acesso lateral e os parafusos [Figura 242]. (Modelos antigos com resfriador de óleo hidráulico e radiador separados) - Eleve a barra de suporte que apoia o resfriador de fluido hidráulico e abaixe o resfriador de fluido hidráulico. Fixe as duas cintas de borracha [Figura 240]. Figura 244 Remova e limpe a peneira de abastecimento hidráulico (item 1) [Figura 244]. Use ar sob baixa pressão para secar a peneira. Instale a tela de abastecimento hidráulico e adicione o fluido correto no reservatório até o nível de fluido ficar dentro da faixa de operação do visor. (Consulte Capacidades, na Página 211.) e (Consulte Verificação e Abastecimento de Fluido, na Página 149.) Instale a tampa de abastecimento hidráulico. Instale a grade traseira. Dê a partida e opere os controles hidráulicos da carregadeira. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Diesel ou fluido hidráulico sob pressão pode penetrar na pele ou nos olhos, causando ferimentos graves ou morte. Vazamentos de fluidos sob pressão podem não ser visíveis. Vazamentos de fluidos sob pressão podem não ser visíveis. Não use a mão desprotegida. Use óculos de segurança. Se fluido penetrar na pele ou nos olhos, procure atendimento imediato de um médico familiarizado com esse tipo de ferimento. W-2072-0807 Desligue o motor e verifique se há vazamentos. Verifique o nível de fluido no reservatório e acrescente se necessário. (Consulte Verificação e Abastecimento de Fluido, na Página 149.) P109760A 1 2 P115442A 2 1 Modelo antigo Modelo recente P121073A 1 153 of 220 Dealer Copy -- Not for Resale
- 154. 152 Manual deOperação e Manutenção - S850 SISTEMA HIDRÁULICO / HIDROSTÁTICO (CONT.) Identificação do Filtro Hidráulico / Hidrostático A carcaça do filtro está localizada atrás do reservatório de fluido hidráulico. NOTA: A identificação do filtro hidráulico / hidrostático usado na sua máquina é necessária para executar o procedimento correto de substituição do filtro. Figura 245 Modelos antigos têm uma tampa do filtro tipo parafuso [Figura 245]. Figura 246 Modelos recentes têm a tampa do filtro fixada por dois parafusos [Figura 246]. Modelo antigo P100047 Modelo recente P121075 154 of 220 Dealer Copy -- Not for Resale
- 155. 153 Manual deOperação e Manutenção - S850 SISTEMA HIDRÁULICO / HIDROSTÁTICO (CONT.) Remoção e Substituição do Filtro Hidráulico / Hidrostático (Modelos Antigos) Para saber o intervalo correto de manutenção (Consulte PROGRAMA DE MANUTENÇÃO, na Página 111.) Desligue o motor e remova a grade traseira. (Consulte GRADE TRASEIRA, na Página 122.) A carcaça do filtro está localizada atrás do reservatório de fluido hidráulico. Limpe a área superior da carcaça do filtro. Figura 247 Remova a tampa do filtro (item 1) [Figura 247]. Figura 248 Remova o elemento de filtro (item 1) [Figura 248] e descarte. Remova o anel O (item 2) [Figura 248] e descarte. Instale o anel O novo e lubrifique com óleo limpo. Instale o novo elemento de filtro, verificando se o elemento está totalmente alojado na carcaça. Instale s tampa do filtro e aperte com 25 N•m (18 lb-pé) de torque. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Sempre limpe combustível ou óleo derramado. Mantenha calor, chamas, fagulhas ou cigarros acesos longe de combustível e óleo. Não tomar cuidado próximo de combustíveis pode provocar explosão ou incêndio. W-2103-0508 Instale a grade traseira. Dê a partida e opere os controles hidráulicos da carregadeira. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Diesel ou fluido hidráulico sob pressão pode penetrar na pele ou nos olhos, causando ferimentos graves ou morte. Vazamentos de fluidos sob pressão podem não ser visíveis. Vazamentos de fluidos sob pressão podem não ser visíveis. Não use a mão desprotegida. Use óculos de segurança. Se fluido penetrar na pele ou nos olhos, procure atendimento imediato de um médico familiarizado com esse tipo de ferimento. W-2072-0807 Desligue o motor e verifique vazamentos no filtro. Verifique o nível de fluido no reservatório e acrescente se necessário. (Consulte Verificação e Abastecimento de Fluido, na Página 149.) P100047 1 P100046 1 P100044 2 155 of 220 Dealer Copy -- Not for Resale
- 156. 154 Manual deOperação e Manutenção - S850 SISTEMA HIDRÁULICO / HIDROSTÁTICO (CONT.) Remoção e Substituição do Filtro Hidráulico / Hidrostático (Modelos Recentes) Consulte o PROGRAMA DE MANUTENÇÃO para saber o intervalo correto de manutenção. (Consulte PROGRAMA DE MANUTENÇÃO, na Página 111.) Desligue o motor e remova a grade traseira. (Consulte GRADE TRASEIRA, na Página 122.) Limpe a área superior da carcaça do filtro. Figura 249 Remova os parafusos (item 1) e force lentamente a tampa do filtro (item 2) [Figura 249] para fora da carcaça usando as mãos. Figura 250 Remova o elemento de filtro (item 2) [Figura 250] e descarte. Lubrifique o anel O (item 1) [Figura 250] do elemento de filtro novo com óleo limpo. Instale o novo elemento de filtro, verificando se o elemento está totalmente alojado na carcaça. Remova os anéis O da tampa do filtro (item 3) [Figura 250] e descarte. Instale os anéis O da tampa do filtro novo e lubrifique com óleo limpo. NOTA: Os anéis O da tampa do filtro não são do mesmo tamanho. Tome cuidado para instalar cada anel O no local correto. Instale a tampa do filtro e os parafusos [Figura 249]. Alterne o aperto dos parafusos para puxar a tampa para baixo uniformemente. Aperte os parafusos com 27 a 41 N•m (20 a 30 lb-pé) de torque. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Sempre limpe combustível ou óleo derramado. Mantenha calor, chamas, fagulhas ou cigarros acesos longe de combustível e óleo. Não tomar cuidado próximo de combustíveis pode provocar explosão ou incêndio. W-2103-0508 Instale a grade traseira. Dê a partida e opere os controles hidráulicos da carregadeira. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Diesel ou fluido hidráulico sob pressão pode penetrar na pele ou nos olhos, causando ferimentos graves ou morte. Vazamentos de fluidos sob pressão podem não ser visíveis. Vazamentos de fluidos sob pressão podem não ser visíveis. Não use a mão desprotegida. Use óculos de segurança. Se fluido penetrar na pele ou nos olhos, procure atendimento imediato de um médico familiarizado com esse tipo de ferimento. W-2072-0807 Desligue o motor e verifique vazamentos no filtro. Verifique o nível de fluido no reservatório e acrescente se necessário. (Consulte Verificação e Abastecimento de Fluido, na Página 149.) P121075 2 1 P121580A P121072A 3 1 2 156 of 220 Dealer Copy -- Not for Resale
- 157. 155 Manual deOperação e Manutenção - S850 SISTEMA HIDRÁULICO / HIDROSTÁTICO (CONT.) Remoção e Substituição do Filtro de Carga Hidráulica O filtro de carga hidráulica está localizado sob a cabine do operador. Para saber o intervalo correto de manutenção (Consulte PROGRAMA DE MANUTENÇÃO, na Página 111.) Desligue o motor e eleve a cabine do operador. (Consulte Elevação, na Página 118.) Figura 251 Desenganche as três cintas de borracha (item 1) e remova o duto inferior do ventilador (item 2) [Figura 251]. (Modelos antigos usavam quatro cintas de borracha.) NOTA: A identificação do filtro hidráulico de carga usado na sua máquina é necessária para executar o procedimento de substituição correto. Figura 252 Modelos antigos usam uma carcaça do filtro separada e elemento de filtro. Modelos recentes usam um filtro centrífugo [Figura 252]. Modelos Antigos Figura 253 Posicione um recipiente apropriado sob a carcaça do filtro e remova a carcaça (item 1) [Figura 253] usando uma chave de soquete. Figura 254 Remova e descarte o elemento de filtro (item 1) [Figura 254]. Limpe a superfície da carcaça e a base do filtro onde entram em contato com o vedador do elemento. Coloque óleo limpo sobre o vedador do elemento de filtro novo. Instale o elemento na base do filtro. Instale e aperte a carcaça do filtro com 65 a 70 N•m (48 a 52 lb-pé) de torque. P115884 1 2 P109622B P115441A Modelo antigo Modelo recente P115440 1 P115440A 1 157 of 220 Dealer Copy -- Not for Resale
- 158. 156 Manual deOperação e Manutenção - S850 SISTEMA HIDRÁULICO / HIDROSTÁTICO (CONT.) Remoção e Substituição do Filtro de Carga Hidráulica (Cont.) Modelos Atuais Figura 255 Coloque um recipiente adequado embaixo do filtro, remova o filtro (item 1) [Figura 255] e limpe a base do filtro. Coloque óleo limpo na junta do novo filtro, instale o novo filtro e aperte o filtro 37 a 45 N•m (27 a 33 lb-pé) de torque. Todos os Modelos Recicle ou descarte o fluido usado de maneira segura para o meio ambiente. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Sempre limpe combustível ou óleo derramado. Mantenha calor, chamas, fagulhas ou cigarros acesos longe de combustível e óleo. Não tomar cuidado próximo de combustíveis pode provocar explosão ou incêndio. W-2103-0508 Instale o duto inferior do ventilador [Figura 251]. NOTA: A instalação incorreta do duto do ventilador pode resultar em perda de arrefecimento. Abaixe a cabine do operador. (Consulte Abaixamento, na Página 119.) Dê a partida e opere os controles hidráulicos da carregadeira. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Diesel ou fluido hidráulico sob pressão pode penetrar na pele ou nos olhos, causando ferimentos graves ou morte. Vazamentos de fluidos sob pressão podem não ser visíveis. Vazamentos de fluidos sob pressão podem não ser visíveis. Não use a mão desprotegida. Use óculos de segurança. Se fluido penetrar na pele ou nos olhos, procure atendimento imediato de um médico familiarizado com esse tipo de ferimento. W-2072-0807 Desligue o motor e verifique vazamentos no filtro. Verifique o nível de fluido no reservatório e acrescente se necessário. (Consulte Verificação e Abastecimento de Fluido, na Página 149.) P115441 1 158 of 220 Dealer Copy -- Not for Resale
- 159. 157 Manual deOperação e Manutenção - S850 SISTEMA HIDRÁULICO / HIDROSTÁTICO (CONT.) Tampa Respiro Consulte o PROGRAMA DE MANUTENÇÃO para saber o intervalo correto de substituição. (Consulte PROGRAMA DE MANUTENÇÃO, na Página 111.) Desligue o motor e remova a grade traseira. (Consulte GRADE TRASEIRA, na Página 122.) Figura 256 Remova a tampa respiro (item 1) [Figura 256] e descarte. Instale a tampa respiro nova. Instale a grade traseira. P121074A 1 159 of 220 Dealer Copy -- Not for Resale
- 160. 158 Manual deOperação e Manutenção - S850 SILENCIOSO CORTA FAGULHAS Procedimento de Limpeza Consulte o PROGRAMA DE MANUTENÇÃO para saber o intervalo correto para limpeza do silencioso corta fagulhas. (Consulte PROGRAMA DE MANUTENÇÃO, na Página 111.) Não opere a carregadeira com um sistema de escape defeituoso. IMPORTANTE Esta máquina é equipada de fábrica com um sistema de escape corta-fagulhas Aprovado pelo Serviço Florestal do U.S.D.A. (Departamento de agricultura dos Estados Unidos) que deve receber manutenção para funcionar corretamente. • COM SILENCIOSO A câmara de fagulhas do silencioso deve ser esvaziada a cada 100 horas de operação para mantê-la em condições de funcionamento. • COM REDUÇÃO CATALÍTICA SELETIVA (SCR) E / OU CATALISADOR DE OXIDAÇÃO DE DIESEL (DOC) Não remova nem modifique o DOC ou o SCR. O SCR deve ser mantido de acordo com as instruções no Manual de operação e manutenção para funcionar corretamente. • COM DPF (FILTRO DE PARTICULADOS DE DIESEL) O DPF deve ser mantido de acordo com as instruções no Manual de operação e manutenção para funcionar corretamente. (Se esta máquina for operada em terreno coberto por floresta, vegetação ou gramado inflamável, o motor deverá estar equipado com um corta-fagulhas e mantido em condições de operação. Omissão em assim proceder incorrerá em violação da seção 4442 PRC da lei estadual da Califórnia. Consulte as leis e regulamentos locais sobre exigência de corta- fagulhas.) I-2350-1114 Desligue o motor e abra a porta traseira. (Consulte PORTA TRASEIRA, na Página 121.) ADVERTÊNCIA Nunca use máquina em atmosfera contendo pós ou gases explosivos ou onde o escape possa entrar em contato com material inflamável. Omissão em obedecer às advertências pode causar ferimentos ou morte. W-2068-1285 Figura 257 Remova o bujão (item 1) [Figura 257] da parte inferior do silencioso. ADVERTÊNCIA Quando o motor estiver funcionando durante manutenção, os controles de deslocamento e direção devem ficar em neutro e o freio de estacionamento acionado. Omissão em fazê-lo pode causar ferimentos ou morte. W-2006-1209 Dê a partida no motor e deixe funcionar aproximadamente 10 segundos enquanto uma segunda pessoa, usando óculos de segurança, segura um pedaço de madeira sobre a saída do silencioso. Isso forçará a saída dos contaminantes através do orifício de limpeza. Desligue o motor. Instale e aperte o bujão. Feche a porta traseira. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Quando um motor estiver funcionando em área fechada, ar fresco deve ser adicionado para evitar concentração de gases de escape. Se o motor for estacionário, conduza o escape para fora. Fumaça de escape contém gases inodoros e invisíveis que podem matar sem aviso. W-2050-0807 ADVERTÊNCIA Desligue o motor e deixe o silencioso esfriar antes de limpar a câmara de fagulhas. Use óculos de segurança. Omissão em fazê-lo pode causar ferimentos graves. W-2011-1285 P-90662A 1 160 of 220 Dealer Copy -- Not for Resale
- 161. 159 Manual deOperação e Manutenção - S850 MANUTENÇÃO DOS PNEUS Porcas das Rodas Figura 258 Consulte no PROGRAMA DE MANUTENÇÃO o intervalo correto de verificação das porcas das rodas [Figura 258]. (Consulte PROGRAMA DE MANUTENÇÃO, na Página 111.) Quando instalar as porcas das rodas, aperte com 474 N•m (350 lb-pé) de torque. Quando verificar o torque das porcas de rodas, ajuste o torquímetro para 434 N•m (320 lb-pé) para evitar torque excessivo. Rodízio Verifique os pneus regularmente quanto a desgaste, avarias e pressão. Figura 259 Os pneus traseiros normalmente se desgastam mais rápido que os dianteiros. Para equilibrar o desgaste, transfira os pneus dianteiros para trás e os traseiros para frente [Figura 259]. É importante manter o mesmo tamanho de pneus em cada lado da carregadeira. Se forem usados tamanhos diferentes, cada pneu girará em velocidade diferente, provocando desgaste excessivo. Os gomos de tração de todos os pneus devem apontar para a mesma direção. A pressão recomendada para os pneus deve ser mantida para evitar desgaste excessivo, perda de estabilidade e dificuldade nas manobras. Verifique a pressão correta dos pneus antes de operar a carregadeira. Montagem Pneus devem ser reparados apenas por pessoas autorizadas, usando os procedimentos corretos e equipamento seguro. O tamanho correto dos pneus e aros deve ser sempre verificado antes da montagem. Verifique se há avarias no aro e no pneu. O flange do aro deve estar limpo e livre de ferrugem. O talão do pneu e o flange do aro devem ser lubrificados com lubrificante para borracha antes da montagem. Evite pressão excessiva, que pode causar ruptura do pneu, provocando ferimentos graves ou morte. Durante o enchimento do pneu, verifique a pressão frequentemente para evitar pressão excessiva. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Não infle pneus acima da pressão especificada. Omissão em usar o correto procedimento de montagem pode causar explosão, resultando em ferimentos ou morte. W-2078-1007 IMPORTANTE Infle os pneus à MÁXIMA pressão indicada na lateral dos pneus. NÃO misture marcas diferentes de pneus na mesma máquina. I-2057-1010 P-85479 NA1023A 161 of 220 Dealer Copy -- Not for Resale
- 162. 160 Manual deOperação e Manutenção - S850 TRANSMISSÃO FINAL (CAIXA DE CORRENTES) Verificação e Abastecimento de Óleo Consulte o PROGRAMA DE MANUTENÇÃO para saber o intervalo correto de verificação do nível de óleo da transmissão final. (Consulte PROGRAMA DE MANUTENÇÃO, na Página 111.) A caixa de correntes contém as engrenagens e correntes da transmissão final e usa o mesmo tipo de óleo do sistema hidráulico / hidrostático. (Consulte Tabela de Fluido Hidráulico / Hidrostático, na Página 149.) Pare a carregadeira sobre uma superfície nivelada e desligue o motor. Figura 260 Remova o bujão de verificação (item 1)[Figura 260] da dianteira da carcaça da caixa de correntes. (Braço de elevação mostrado elevado para clareza visual.) Se o óleo puder ser alcançado com a ponta de seu dedo através do orifício, o nível de óleo está correto. Se o nível estiver baixo, adicione lubrificante através do orifício de verificação até o óleo vazar pelo orifício. Instale e aperte o bujão. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Sempre limpe combustível ou óleo derramado. Mantenha calor, chamas, fagulhas ou cigarros acesos longe de combustível e óleo. Não tomar cuidado próximo de combustíveis pode provocar explosão ou incêndio. W-2103-0508 Remoção e Substituição do Óleo Para saber o intervalo correto de manutenção (Consulte PROGRAMA DE MANUTENÇÃO, na Página 111.) Figura 261 Remova o bujão de verificação (item 1)[Figura 261] da dianteira da carcaça da caixa de correntes. Figura 262 Bombeie o óleo para fora da carcaça [Figura 262]. Recicle ou descarte o óleo usado de maneira segura para o meio ambiente. Adicione óleo através do orifício do bujão de verificação até que o óleo escorra. (Consulte Capacidades, na Página 211.) Instale e aperte o bujão. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE Sempre limpe combustível ou óleo derramado. Mantenha calor, chamas, fagulhas ou cigarros acesos longe de combustível e óleo. Não tomar cuidado próximo de combustíveis pode provocar explosão ou incêndio. W-2103-0508 1 P-85744A 1 P-85745 P-85742A 162 of 220 Dealer Copy -- Not for Resale
- 163. 161 Manual deOperação e Manutenção - S850 CORREIA DO ALTERNADOR Ajuste da Correia A correia do alternador é do tipo especial livre de manutenção que é pré-tensionada sobre as polias. Esta correia elimina a necessidade de um dispositivo de tensionamento e não requer ajustes periódicos. Consulte seu distribuidor Bobcat para obter peças de reposição. Substituição da Correia Desligue o motor e abra a porta traseira. (Consulte PORTA TRASEIRA, na Página 121.) Remova a correia do ar-condicionado. (Consulte CORREIA DO AR-CONDICIONADO, na Página 162.) Figura 263 Remova a porca e o parafuso da presilha (item 1). Remova os parafusos e porcas de montagem da proteção da correia (item 2) e remova a proteção (item 3) [Figura 263]. Figura 264 Remova o parafuso inferior do alternador (item 2) e afrouxe a porca superior de montagem do alternador (item 1) [Figura 264]. Mova o alternador o máximo possível em direção ao motor e remova a correia das polias. Inspecione as polias quanto a desgaste. Instale uma correia nova. Figura 265 Use uma alavanca (item 1) [Figura 265] para mover o alternador até que o parafuso inferior de montagem do alternador (item 2) [Figura 264] possa ser instalado. Aperte a porca superior de montagem do alternador (item 1) e o parafuso inferior de montagem do alternador (item 2) [Figura 264]. Instale a correia do ar-condicionado. (Consulte CORREIA DO AR-CONDICIONADO, na Página 162.) Instale o protetor da correia, as porcas e parafusos de montagem e a porca e o parafuso da braçadeira [Figura 263]. Feche a porta traseira. P100231 1 3 2 P100034 2 1 P100038 1 163 of 220 Dealer Copy -- Not for Resale
- 164. 162 Manual deOperação e Manutenção - S850 CORREIA DO AR-CONDICIONADO Esta máquina pode estar equipada com Ar-condicionado. Ajuste da Correia A correia do ar-condicionado é do tipo especial livre de manutenção que é pré-tensionada sobre as polias. Esta correia elimina a necessidade de um dispositivo de tensionamento e não requer ajustes periódicos. Consulte seu distribuidor Bobcat para obter peças de reposição. Substituição da Correia Desligue o motor e abra a porta traseira. (Consulte PORTA TRASEIRA, na Página 121.) Figura 266 NOTA: O motor está removido para clareza da visualização. Remova o parafuso inferior de montagem co compressor do ar-condicionado (item 1) [Figura 266]. Solte a porca e parafuso superiores de montagem do compressor do ar-condicionado (item 2) [Figura 266]. Mova o compressor do ar condicionado o máximo possível em direção ao motor e remova a correia das polias. Inspecione as polias quanto a desgaste. Instale uma correia nova. Figura 267 Insira uma barra de torção de 1/2 pol. (item 1) [Figura 267] na abertura quadrada existente no suporte do compressor do ar acondicionado, como mostrado. Mova a barra de torção para baixo até que o parafuso inferior de montagem do ar-condicionado (item 1) [Figura 266] possa ser instalado. Aperte os parafusos e porcas de montagem e ajuste (itens 1 e 2) [Figura 266]. Feche a porta traseira. P100070 1 P100071 2 P100271 1 164 of 220 Dealer Copy -- Not for Resale
- 165. 163 Manual deOperação e Manutenção - S850 CORREIA DE TRANSMISSÃO Ajuste da Correia A correia de transmissão não necessita ajuste. A correia possui uma polia sob carga de mola que mantém constantemente a tensão correta. O ajuste do batente da polia sob tensão de mola, detalhado abaixo, é fundamental para longa vida útil da correia. Ajuste do Batente Consulte o PROGRAMA DE MANUTENÇÃO para saber o intervalo correto de verificação do ajuste do batente da polia tensora. (Consulte PROGRAMA DE MANUTENÇÃO, na Página 111.) Desligue o motor e abra a porta traseira. (Consulte PORTA TRASEIRA, na Página 121.) Figura 268 Afrouxe o parafuso de ajuste da polia sob tensão de mola (item 1) [Figura 268]. Figura 269 Deixe o braço do batente (item 1) entrar em contato com a parte superior da polia sob tensão de mola (item 2) [Figura 269]. Aperte o parafuso de ajuste da polia sob carga de mola (item 1) [Figura 268] com 105 a 115 N•m (78 a 85 lb-pé) de torque. P115668 1 P109784A 1 2 165 of 220 Dealer Copy -- Not for Resale
- 166. 164 Manual deOperação e Manutenção - S850 CORREIA DE TRANSMISSÃO (CONT.) Substituição da Correia Desligue o motor e abra a porta traseira. (Consulte PORTA TRASEIRA, na Página 121.) Remova a bateria. (Consulte Remoção e Instalação da Bateria, na Página 148.) Figura 270 Remova o parafuso do protetor da correia de transmissão (item 1) [Figura 270]. Figura 271 NÃO afrouxe os parafusos de montagem do protetor da correia de transmissão (mostrado o parafuso superior) (item 1). Deslize o protetor da correia de transmissão (item 2) em direção à traseira da carregadeira para deslocar o protetor dos parafusos de montagem superior e inferior do protetor da correia de transmissão. Remova o protetor da correia de transmissão (item 2) [Figura 271]. Figura 272 Afrouxe o parafuso de ajuste da polia sob tensão de mola (item 1). Insira uma barra de torção de 1/2 pol. (item 2) [Figura 272] na fenda existente no braço do batente como mostrado e empurre a barra de torção para baixo para aliviar a tensão sobre a correia de transmissão. Aperte o parafuso de ajuste (item 1) [Figura 272] para manter a polia sob tensão de mola afastada da correia de transmissão. Remova a correia de transmissão da polia da bomba hidrostática e da polia do volante do motor. Inspecione as polias quanto a desgaste. Instale a correia de transmissão nova. Afrouxe o parafuso de ajuste da polia sob tensão de mola (item 1) [Figura 272] para permitir que a polia entre em contato com a correia de transmissão. Continue com o procedimento na próxima página P-90724A 1 P-90467 1 2 P-90470 1 2 166 of 220 Dealer Copy -- Not for Resale
- 167. 165 Manual deOperação e Manutenção - S850 CORREIA DE TRANSMISSÃO (CONT.) Substituição da Correia (Cont.) Figura 273 Ajuste um torquímetro para 54,2 N•m (40 lb-pé). Insira o torquímetro (item 2) [Figura 273] na fenda existente no braço do batente como mostrado e mova o torquímetro para cima até que o torque correto seja indicado. Mantenha o torque no braço do batente e aperte o parafuso de ajuste da polia sob tensão de mola (item 1) [Figura 273] com 105 a 115 N•m (78 a 85 lb-pé) de torque. NOTA: Esse procedimento é necessário para pré- carga de uma correia de transmissão nova, para poder alcançar o ajuste correto do batente após o período inicial de amaciamento da correia. Figura 274 Posicione a proteção da correia de transmissão sobre os parafusos de montagem da proteção e deslize a proteção em direção à dianteira da carregadeira para assentá-la corretamente nos parafusos de montagem superior e inferior (itens 1 e 2) [Figura 274]. Figura 275 Instale o parafuso do protetor da correia de transmissão (item 1) [Figura 275]. Instale a bateria. (Consulte Remoção e Instalação da Bateria, na Página 148.) Feche a porta traseira. NOTA: O braço do batente DEVE ser ajustado após 50 horas de operação com a nova correia de transmissão. (Consulte Ajuste do Batente, na Página 163.) Consulte o PROGRAMA DE MANUTENÇÃO para saber o intervalo de manutenção correto após o ajuste inicial com 50 horas. (Consulte PROGRAMA DE MANUTENÇÃO, na Página 111.) P115669 2 1 P-90468A 1 Parafuso de montagem superior P-90469A 2 Parafuso de montagem inferior P-90724A 1 167 of 220 Dealer Copy -- Not for Resale
- 168. 166 Manual deOperação e Manutenção - S850 ACUMULADOR DO CONTROLE AUTOMÁTICO DE DESLOCAMENTO Verificação da Carga do Acumulador Esta máquina pode ser equipada com Controle automático de deslocamento. A carga de nitrogênio do acumulador diminui ao longo do tempo. Isso resulta em redução da eficiência dos benefícios do controle automático de deslocamento. NOTA: Os sinais de carga baixa do acumulador incluem: movimento excessivo do braço de elevação, desempenho reduzido do controle de deslocamento ou perda da função de controle de deslocamento. São necessárias ferramentas e equipamentos especiais para verificar e realizar manutenção na carga de nitrogênio no acumulador. ADVERTÊNCIA ACUMULADOR DO CONTROLE DE DESLOCAMENTO INSTALADO FLUIDO PRESSURIZADO PODE CAUSAR FERIMENTOS GRAVES Após abaixar totalmente o braço de elevação ou instalar um dispositivo de suporte do braço de elevação aprovado, use o controle bypass do braço de elevação por 5 segundos para aliviar a pressão do circuito de elevação antes de realizar manutenção. Consulte o Manual de Operação e Manutenção ou o Manual de Serviço para obter instruções sobre o controle bypass do braço de elevação. W-3015-0816 Consulte o distribuidor Bobcat para manutenção se acreditar que a carga do acumulador do controle automático de deslocamento está baixa. 168 of 220 Dealer Copy -- Not for Resale
- 169. 167 Manual deOperação e Manutenção - S850 LUBRIFICAÇÃO DA CARREGADEIRA Pontos de Lubrificação Para melhor desempenho, lubrifique a carregadeira como especificado. (Consulte PROGRAMA DE MANUTENÇÃO, na Página 111.) Anote as horas de operação cada vez que você lubrificar a carregadeira Bobcat. Use sempre graxa multiuso de boa qualidade, à base de lítio. Aplique a graxa até que apareça o excesso. Remova o implemento da carregadeira. (Consulte Instalação e Remoção do Implemento (Bob-Tach Com Alavancas Manuais), na Página 95.) OU (Consulte Instalação e Remoção do Implemento (Power Bob-Tach), na Página 97.) Incline o Bob-Tach para a frente até tocar no solo. (Desnecessário em modelos recentes com graxeiras das cunhas do Bob-Tach acessíveis pela lateral.) Desligue o motor. Lubrifique os seguintes pontos: Figura 276 1. Extremidade da haste do cilindro de elevação (ambos os lados) (2) [Figura 276]. Figura 277 2. Extremidade da base do cilindro de elevação (ambos os lados) (2) [Figura 277]. Figura 278 3. Pino de articulação do braço de elevação (ambos os lados) (2) [Figura 278]. P100730 1 P-90572A 2 P100713A 3 169 of 220 Dealer Copy -- Not for Resale
- 170. 168 Manual deOperação e Manutenção - S850 LUBRIFICAÇÃO DA CARREGADEIRA (CONT.) Pontos de Lubrificação (Cont.) Figura 279 4. Link de articulação do braço de elevação (ambos os lados) (2) [Figura 279]. Figura 280 5. Extremidade da base do cilindro de inclinação (ambos os lados) (2) [Figura 280]. Figura 281 6. Extremidade da haste do cilindro de inclinação (ambos os lados) (2) [Figura 281]. Figura 282 7. Pino de articulação do Bob-Tach (ambos os lados) (2) [Figura 282]. P-90542A 4 P-85484 5 P-85720 6 P-85719 7 170 of 220 Dealer Copy -- Not for Resale
- 171. 169 Manual deOperação e Manutenção - S850 LUBRIFICAÇÃO DA CARREGADEIRA (CONT.) Pontos de Lubrificação (Cont.) Modelos Antigos Figura 283 Modelos Atuais Figura 284 8. Cunha do Bob-Tach (ambos os lados) (2) [Figura 283] ou [Figura 284]. Figura 285 9. Articulação de controle traseira (ambos os lados) (2) [Figura 285]. Figura 286 10. Articulação de controle dianteira (ambos os lados) (2) [Figura 286]. P-85487 8 P-31308A 8 P-90570A 9 P-90544A 10 171 of 220 Dealer Copy -- Not for Resale
- 172. 170 Manual deOperação e Manutenção - S850 PINOS DE ARTICULAÇÃO Inspeção e Manutenção Figura 287 Todos os pinos de articulação e pinos dos cilindros são fixados nos alojamentos com um parafuso de retenção e uma porca autotravante (item 1) [Figura 287]. Verifique se as porcas autotravantes estão apertadas com 48 a 54 N•m (35 a 40 lb-pé) de torque. P-90667 1 172 of 220 Dealer Copy -- Not for Resale
- 173. 171 Manual deOperação e Manutenção - S850 BOB-TACH (ALAVANCA MANUAL) Inspeção e Manutenção Figura 288 Mova as alavancas do Bob-Tach para baixo para engatar as cunhas [Figura 288]. As alavancas e cunhas devem se mover livremente. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE As cunhas do Bob-Tach devem se estender através dos furos na estrutura de montagem do implemento. As alavancas devem ficar totalmente abaixadas e travadas. Falha na fixação das cunhas pode permitir que o implemento se solte. W-2715-0208 Figura 289 As cunhas (item 1) [Figura 289] devem se estender através dos orifícios na estrutura de montagem do implemento. As cunhas sob tensão de mola (item 1) devem tocar a borda inferior dos furos na estrutura de montagem do implemento (item 2) [Figura 289]. Se as cunhas não tocarem a borda inferior dos furos [Figura 289], o implemento ficará solto e poderá desprender-se do Bob-Tach. Figura 290 Inspecione a estrutura de montagem do implemento e o Bob-Tach, conexões e cunhas quanto a desgaste excessivo ou avarias [Figura 290]. Substitua quaisquer peças danificadas, amassadas ou desaparecidas. Mantenha todos os fixadores apertados. Verifique se há soldas trincadas. Contate seu distribuidor Bobcat para reparos ou peças de reposição. Lubrifique as cunhas. (Consulte PROGRAMA DE MANUTENÇÃO, na Página 111.) e (Consulte LUBRIFICAÇÃO DA CARREGADEIRA, na Página 167.) P-85513A P-31233A P-31233 2 1 A cunha deve tocar a borda inferior do furo na estrutura de montagem do implemento. NA13065S 173 of 220 Dealer Copy -- Not for Resale
- 174. 172 Manual deOperação e Manutenção - S850 BOB-TACH (POWER) Esta máquina pode ser equipada com um Power Bob- Tach. Inspeção e Manutenção Figura 291 Mantenha pressionado o interruptor (item 1) BOB-TACH “WEDGES UP” até que as cunhas estejam totalmente elevadas. Mantenha pressionado o interruptor (item 2) BOB-TACH “WEDGES DOWN” [Figura 291] até que as cunhas estejam totalmente abaixadas. As alavancas e cunhas devem se mover livremente. ADVERTÊNCIA EVITE FERIMENTOS OU MORTE As cunhas do Bob-Tach devem se estender através dos furos na estrutura de montagem do implemento. As alavancas devem ficar totalmente abaixadas e travadas. Falha na fixação das cunhas pode permitir que o implemento se solte. W-2715-0208 Figura 292 As cunhas (item 1) [Figura 292] devem se estender através dos orifícios na estrutura de montagem do implemento. As cunhas sob tensão de mola (item 1) devem tocar a borda inferior dos furos na estrutura de montagem do implemento (item 2) [Figura 292]. Se as cunhas não tocarem a borda inferior dos furos [Figura 292], o implemento ficará solto e poderá desprender-se do Bob-Tach. Figura 293 Inspecione a estrutura de montagem do implemento e o Bob-Tach, conexões e cunhas quanto a desgaste excessivo ou avarias [Figura 293]. Substitua quaisquer peças danificadas, amassadas ou desaparecidas. Mantenha todos os fixadores apertados. Verifique se há soldas trincadas. Contate seu distribuidor Bobcat para reparos ou peças de reposição. Lubrifique as cunhas. (Consulte PROGRAMA DE MANUTENÇÃO, na Página 111.) e (Consulte LUBRIFICAÇÃO DA CARREGADEIRA, na Página 167.) P-85320A 1 2 P-31233A P-31233 2 1 A cunha deve tocar a borda inferior do furo na estrutura de montagem do implemento. NA13065S 174 of 220 Dealer Copy -- Not for Resale
- 175. 173 Manual deOperação e Manutenção - S850 ARMAZENAMENTO DA CARREGADEIRA E RETORNO AO SERVIÇO Armazenamento Às vezes pode ser necessário guardar sua Carregadeira Bobcat por um período prolongado. Abaixo está uma lista de ações a executar antes do armazenamento. • Limpe cuidadosamente a carregadeira, incluindo o compartimento do motor. • Lubrifique a carregadeira. • Substitua peças desgastadas ou avariadas. • Estacione a carregadeira em um abrigo protegido da umidade. • Abaixe totalmente o braço de elevação e apoie a caçamba nivelada sobre o solo. • Coloque calços sob o chassi para aliviar o peso sobre os pneus. • Coloque graxa em todas as hastes de cilindros expostas. • Coloque estabilizador de combustível no tanque de combustível e faça o motor funcionar por alguns minutos para circular o estabilizador para a bomba e bicos injetores. Se foi usado combustível com mistura de biodiesel, faça o seguinte: Drene o tanque de combustível, encha novamente com combustível diesel 100% de petróleo, adicione estabilizante de combustível e funcione o motor pelo menos por 30 minutos. • Drene e lave o sistema de arrefecimento. Encha novamente com líquido de arrefecimento pré- misturado. • Substitua todos os fluidos e filtros (motor, hidráulico / hidrostático). • Substitua os filtros de ar, do aquecedor e do ar- condicionado. • Coloque todos os controles na posição NEUTRA. • Remova a bateria. Certifique-se de que o nível de eletrólito esteja correto e carregue a bateria. Guarde- a em local fresco e seco acima de temperaturas de congelamento e carregue-a periodicamente durante o armazenamento. • Cubra a abertura do tubo de escape. • Etiquete a máquina para indicar que está em condição de armazenamento. Retorno ao Serviço Após a carregadeira Bobcat ter sido armazenada, é necessário observar uma lista de itens para retornar a carregadeira ao trabalho. • Verifique os níveis de óleo do motor e hidráulico; verifique o nível de líquido de arrefecimento. • Instale uma bateria totalmente carregada. • Remova a graxa das hastes de cilindros expostas. • Verifique as tensões das correias. • Certifique-se de que todas as correias e proteções estejam no lugar. • Lubrifique a carregadeira. • Verifique a pressão dos pneus e remova os calços debaixo do chassi. • Remova a tampa da abertura do tubo de escape. • Dê a partida no motor e deixe funcionar por vários minutos enquanto observa a correta operação dos painéis de instrumentos e sistemas. • Opere a máquina, verifique o funcionamento correto. • Desligue o motor e verifique se há vazamentos. Repare conforme necessário. 175 of 220 Dealer Copy -- Not for Resale
- 176. 174 Manual deOperação e Manutenção - S850 CONFIGURAÇÃO E ANÁLISE DO SISTEMA CÓDIGOS DE DIAGNÓSTICO DE SERVIÇO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .175 Visualização dos Códigos de Serviço . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .175 Lista de Códigos de Serviço . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .176 CONFIGURAÇÃO DO PAINEL DE CONTROLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .183 Configuração do Painel Direito (Painel de Instrumentos Deluxe) . . . . . . . . . . . . . . . . . . .183 CONFIGURAÇÃO DA SENHA (PAINEL COM PARTIDA SEM CHAVE) . . . . . . . . . . . . . . . .187 Descrição da Senha . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .187 Mudança da Senha do Proprietário . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .187 Dispensa Temporária da Senha . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .187 CONFIGURAÇÃO DA SENHA (PAINEL DE INSTRUMENTOS DELUXE) . . . . . . . . . . . . . .188 Descrição da Senha . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .188 Mudança da Senha do Proprietário . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .188 Mudança das Senhas dos Usuários . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .189 Dispensa Temporária da Senha . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .189 RELÓGIO DE MANUTENÇÃO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .190 Descrição . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .190 Configuração . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .191 Reinicialização . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .191 176 of 220 Dealer Copy -- Not for Resale
- 177. 175 Manual deOperação e Manutenção - S850 CÓDIGOS DE DIAGNÓSTICO DE SERVIÇO Visualização dos Códigos de Serviço Os códigos de serviço ajudarão seu distribuidor a diagnosticar as condições que podem danificar sua máquina. Figura 294 Pressione o botão Informação (item 2) para iniciar o ciclo do monitor de dados (item 2) [Figura 294] até que a tela do código de serviço seja exibida. Se mais de um código de serviço estiver presente, os códigos irão se alternar no monitor de dados. Quando não há nenhum código de serviço presente, é exibido [NONE] (NENHUM) [Figura 294]. NOTA: Aterramentos corroídos ou soltos podem gerar múltiplos códigos de serviço e/ou sintomas anormais. Todas as luzes do painel de instrumentos piscando, alarme soando, faróis e luzes traseiras piscando, podem indicar um mau aterramento. Os mesmos sintomas podem aparecer se a voltagem estiver baixa, como no caso de cabos da bateria soltos ou corroídos. Se você observar esses sintomas, verifique antes aterramentos e cabos positivos. Painel com Instrumentação Deluxe O painel de instrumentos Deluxe opcional oferece uma visualização adicional dos códigos de serviço que inclui uma breve descrição. Os últimos 40 códigos armazenados no histórico também podem ser visualizados usando o painel de instrumentos Deluxe. NA3272 1 2 Pressione um botão de seleção (item 1) repetidamente até o ícone da tela de Advertências Ativas (detalhe) ser destacado. A tela ACTIVE WARNINGS (ADVERTÊNCIAS ATIVAS) exibe os códigos de serviço ativos. Pressione [9] para ver o próximo código, se houver mais de um. Pressione [4] para exibir um histórico dos códigos de serviço. A tela WARNINGS HISTORY (HISTÓRICO DE ADVERTÊNCIAS) listará o número do código de serviço (CODE) (CÓDIGO), a leitura do horímetro quando o erro ocorreu (HOUR) (HORA), e o usuário (USER) (USUÁRIO) que estava registrado para operar a máquina quando o erro ocorreu. Pressione [9] para ver os próximos oito códigos de serviço. Um total de 40 códigos pode ser armazenado. Quando ocorrer mais de 40 códigos, o código mais antigo irá desaparecer e o mais novo ficará na posição No. 1. Pressione o número da lista próximo do código de serviço para obter mais detalhes. Pressione o botão de seleção à esquerda para voltar uma tela. 1 1 177 of 220 Dealer Copy -- Not for Resale
- 178. 176 Manual deOperação e Manutenção - S850 CÓDIGOS DE DIAGNÓSTICO DE SERVIÇO (CONT.) Lista de Códigos de Serviço Figura 295 Os códigos de serviço podem ser uma palavra (item 1) ou um número (item 2) [Figura 295]. As seguintes palavras de erro podem ser mostradas: [REPLY] Um ou ambos os painéis de instrumentos sem comunicação com o controlador. [CODE] O controlador está solicitando uma senha. (Somente painéis de instrumentos com Partida sem chave e Deluxe.) [ERROR] Foi digitada senha errada. (Somente painéis de instrumentos com Partida sem chave e Deluxe.) [FUEL] O nível de combustível está baixo. [SHTDN] Existe uma condição de parada. [DOOR] A porta da cabine do operador está aberta. (As funções de elevação e inclinação não irão operar). [RFOFF] O ventilador reversível está desativado. (Consulte Ventilador Reversível, na Página 70.) NA3077 NA3084 NA3272 1 2 178 of 220 Dealer Copy -- Not for Resale
- 179. 177 Manual deOperação e Manutenção - S850 CÓDIGOS DE DIAGNÓSTICO DE SERVIÇO (CONT.) Lista de Códigos de Serviço (Cont.) CÓD. DESCRIÇÃO CÓD. DESCRIÇÃO A0618 Rotação da roda fora de escala A8432 Sobrecorrente na saída ‘E’ do ACD A3623 ACD não programado A8502 Falha na saída `F' do ACD LIG. A4621 Alimentação do sensor de 5 V fora de escala alta A8503 Falha na saída `F' do ACD DESLIG. A4622 Alimentação do sensor de 5 V fora de escala baixa A8505 Saída ‘F’ do ACD em curto com a bateria A4721 Alimentação do sensor de 8 V fora de escala alta A8506 Saída ‘F’ do ACD com aterramento em curto A4722 Alimentação do sensor de 8 V fora de escala baixa A8507 Circuito aberto da saída `F' do ACD A7701 Chave da máquina ativa A8532 Sobrecorrente na saída ‘F’ do ACD A7901 Parada de emergência ativa A8602 Falha na saída `G' do ACD LIG. A8002 Falha na saída `A' do ACD LIG. A8603 Falha na saída 'G' do ACD DESLIG. A8003 Falha na saída `A' do ACD DESLIG. A8605 Saída ‘G’ do ACD em curto com a bateria A8005 Saída ‘A’ do ACD em curto com a bateria A8606 Saída ‘G’ do ACD com aterramento em curto A8006 Saída ‘A’ do ACD com aterramento em curto A8607 Circuito aberto da saída `G' do ACD A8007 Circuito aberto da saída `A' do ACD A8702 Falha na saída 'H' do ACD LIG. A8032 Sobrecorrente na saída ‘A’ do ACD A8703 Falha na saída 'H' do ACD DESLIG. A8102 Falha na saída `B' do ACD LIG. A8705 Saída ‘H’ do ACD em curto com a bateria A8103 Falha na saída `B' do ACD DESLIG. A8706 Saída ‘H’ do ACD com aterramento em curto A8105 Saída ‘B’ do ACD em curto com a bateria A8707 Circuito aberto da saída `H' do ACD A8106 Saída ‘B’ do ACD com aterramento em curto A8802 Falha no solenoide de reversão LIGADO A8107 Circuito aberto da saída `B' do ACD A8803 Falha no solenoide de reversão DESLIGADO A8132 Sobrecorrente na saída ‘B’ do ACD A8202 Falha na saída `C' do ACD LIG. D3905 Eixo X do joystick esquerdo fora do NEUTRO A8203 Falha na saída `C' do ACD DESLIG. D3907 Eixo Y do joystick esquerdo fora do NEUTRO A8205 Saída ‘C’ do ACD em curto com a bateria D4007 Eixo Y do joystick direito fora do NEUTRO A8206 Saída ‘C’ do ACD com aterramento em curto D7501 Falha de informação do joystick da CAN de tração A8207 Circuito aberto da saída `C' do ACD D7504 Tração sem comunicação do controlador de tração A8232 Sobrecorrente na saída ‘C’ do ACD D7505 Eixo X do joystick esquerdo de tração fora do NEUTRO A8302 Falha na saída `D' do ACD LIG. D7507 Eixo Y do joystick esquerdo de tração fora do NEUTRO A8303 Falha na saída `D' do ACD DESLIG. D7508 Eixo Y do joystick direito de tração fora do NEUTRO A8305 Saída ‘D’ do ACD em curto com a bateria D7509 Interruptor do modo de operação da tração em curto com o aterramento ou a bateria A8306 Saída ‘D’ do ACD com aterramento em curto D7510 Instalados joysticks incorretos de tração A8307 Circuito aberto da saída ‘D’ do ACD D7511 Sensor de velocidade esquerdo da tração não conectado A8332 Sobrecorrente na saída ‘D’ do ACD D7512 Sensor de velocidade direito da tração não conectado A8402 Falha na saída ‘E’ do ACD LIG. D7513 Sensor de ângulo da roda dianteira direita da tração travado A8403 Falha na saída `E' do ACD DESLIG. D7514 Sensor de ângulo da roda dianteira esquerda da tração travado A8405 Saída ‘E’ do ACD em curto com a bateria D7515 Sensor de ângulo da roda traseira direita da tração travado A8406 Saída ‘E’ do ACD com aterramento em curto D7516 Sensor de ângulo da roda traseira esquerda da tração travado A8407 Circuito aberto da saída ‘E’ do ACD D7517 Placa oscilante esquerda da tração fora do NEUTRO 179 of 220 Dealer Copy -- Not for Resale
- 180. 178 Manual deOperação e Manutenção - S850 CÓDIGOS DE DIAGNÓSTICO DE SERVIÇO (CONT.) Lista de Códigos de Serviço (Cont.) CÓD. DESCRIÇÃO CÓD. DESCRIÇÃO D7518 Placa oscilante direita da tração fora do NEUTRO D7560 Retração da direção diant. esquerda da tração c/ aterramento em curto D7519 Eixo X do joystick esquerdo da tração fora de escala alta D7561 Extensão da direção tras. direita da tração c/ aterramento em curto D7521 Eixo y do joystick esquerdo da tração fora de escala alta D7562 Retração da direção tras. direita da tração c/ aterramento em curto D7522 Eixo Y do joystick direito da tração fora de escala alta D7563 Extensão da direção tras. esquerda da tração c/ aterramento em curto D7523 Sensor de ângulo da roda diant. dir. da tração fora de escala alta D7564 Retração da direção tras. esquerda da tração c/ aterramento em curto D7524 Sensor de ângulo da roda diant. esq. da tração fora de escala alta D7565 Pressão da direção da tração com aterramento em curto D7525 Sensor de ângulo da roda trás. dir. da tração fora de escala alta D7566 Falha no alarme de ré da tração DESL. D7526 Sensor de ângulo da roda tras. esq. da tração fora de escala alta D7567 Tração sem comunicação do controlador Bobcat D7527 Placa oscilante esquerda da tração fora de posição D7568 Sensores de ângulo da tração não calibrados D7528 Placa oscilante direita da tração fora de posição D7569 Voltagem da bateria da tração fora de escala alta D7529 Eixo X do joystick esquerdo da tração fora de escala baixa D7570 Alimentação da tração interrompida (também ocorre após atualizações do software) D7531 Eixo Y do joystick esquerdo da tração fora de escala baixa D7571 Voltagem da bateria da tração fora de escala baixa D7532 Eixo Y do joystick direito da tração fora de escala baixa D7572 Bomba de tração não calibrada D7533 Sensor de ângulo da roda diant. dir. da tração fora de escala baixa D7573 Interruptor do modo de operação da tração movido durante a operação D7534 Sensor de ângulo da roda diant. esq. da tração fora de escala baixa D7574 Movimento não comandado de velocidade das rodas dir. de tração D7535 Sensor de ângulo da roda tras. dir. da tração fora de escala baixa D7575 Movimento não comandado de velocidade das rodas esq. de tração D7536 Sensor de ângulo da roda tras. esq. da tração fora de escala baixa D7576 Tração sem comunicação do controlador ACS D7537 Alimentação 1 do sensor de 5 V fora de escala baixa D7577 Sensor de velocidade esquerdo da tração fora de escala alta D7538 Alimentação 2 do sensor de 5 V fora de escala baixa D7578 Sensor de velocidade direito da tração fora de escala alta D7539 Sensor da placa oscilante esquerda da tração fora de escala alta D7579 Sensor de velocidade esquerdo da tração fora de escala baixa D7540 Sensor da placa oscilante esquerda da tração fora de escala baixa D7580 Sensor de velocidade direito da tração fora de escala baixa D7541 Sensor da placa oscilante direita da tração fora de escala alta D7581 Retração da direção diant. direita da tração em curto com a bateria D7542 Sensor da placa oscilante direita da tração fora de escala baixa D7582 Retração da direção diant. esquerda da tração em curto com a bateria D7543 Falha do solenoide de acionamento da tração esquerda à frente LIG. D7583 Retração da direção tras. direita da tração em curto com a bateria D7544 Falha do solen. da tração esquerda á ré LIG D7584 Retração da direção tras. esquerda da tração em curto com a bateria D7545 Falha do solenoide de acionamento da tração direita à frente LIG. D7585 Alimentação 1 do sensor de 5 V fora de escala alta D7546 Falha do solen. da tração direita á ré LIG D7586 Alimentação 2 do sensor de 5 V fora de escala alta D7547 Extensão da direção diant. direita da tração em curto com a bateria D7587 Necessária atualização do solenoide da tração D7548 Extensão da direção diant. esquerda da tração em curto com a bateria D7588 Energia comutada da tração travada LIG D7549 Extensão da direção tras. direita da tração em curto com a bateria D7589 Falha de energia comutada da tração DESL. D7550 Estensão da direção tras. esquerda da tração em curto com a bateria D7590 Calibração de tração executada D7551 Pressão da direção da tração em curto com a bateria D7591 Sensor da placa oscilante esquerda da tração invertido D7552 Falha no alarme de ré da tração LIG. D7592 Sensor da placa oscilante direita da tração invertido D7553 Solen. de acionamento da tração esquerda à frente DESLIG. D7593 Sensor de veloc. da tração direita não responde D7554 Falha do solen. de acionamento à ré esquerdo da tração falha DESLIG. D7594 Sensor de veloc. da tração esquerda não responde D7555 Solen. de acionamento da tração direita à frente DESLIG. D7595 Direção inversa do sensor de velocidade da tração esquerda D7556 Solen. de acionamento à ré direito da tração falha DESLIG. D7596 Direção inversa do sensor de velocidade da tração direita D7557 Extensão da direção diant. direita da tração c/ aterramento em curto D7597 Controlador da tração programado D7558 retração da direção diant. direita da tração c/ aterramento em curto D7598 Controlador da tração no modo calibração D7559 Extensão da direção diant. esquerda da tração c/ aterramento em curto D7599 Controlador da tração da AWS no modo calibragem de posição das rodas. 180 of 220 Dealer Copy -- Not for Resale
- 181. 179 Manual deOperação e Manutenção - S850 CÓDIGOS DE DIAGNÓSTICO DE SERVIÇO (CONT.) Lista de Códigos de Serviço (Cont.) CÓD. DESCRIÇÃO CÓD. DESCRIÇÃO H1221 Interrup. polegar direito fora de escala alta H2932 Excesso de corrente da alta vazão H1222 Interrup. polegar direito fora de escala baixa H3028 Falha na memória do controlador H1224 Interruptor polegar direito fora do NEUTRO H3128 Falha por interrupção de energia H1321 Interrup. polegar esquerdo fora de escala alta H3648 Erro de conflito de vários ACDs H1322 Interrup. polegar esquerdo fora de escala baixa H3904 Erro no joystick esquerdo H1324 Interruptor polegar esquerdo fora do NEUTRO H3912 Interruptor polegar do joystick esq. fora do NEUTRO H1421 Pressão da base da elevação fora de escala alta H3913 Sem comunicação do manete do joystick esquerdo H1422 Pressão da base da elevação fora de escala baixa H3916 Sem comunicação do joystick esquerdo H1502 Erro na saída do controle de deslocamento LIGADO H3928 Falha interna no joystick esquerdo H1503 Erro na saída do controle de deslocamento DESLIGADO H3948 Múltiplos controles do joystick esquerdo H1507 Circuito da saída do controle de deslocamento aberto H4004 Erro no joystick esquerdo H1528 Falha na saída do controle de deslocamento H4012 Interruptor polegar do joystick dir. fora do NEUTRO H1602 Erro no relê do controle de deslocamento LIGADO H4013 Sem comunicação do manete do joystick direito H1603 Erro no relê do controle de deslocamento DESLIGADO H4016 Sem comunicação do joystick direito H2005 Solenoide auxiliar em curto com a bateria H4028 Falha interna no joystick direito H2006 Solenoide auxiliar com aterramento em curto H4048 Múltiplos controles do joystick direito H2007 Circuito aberto do solenoide auxiliar H4302 Falha na buzina LIG H2032 Excesso de corrente no solenoide auxiliar H4303 Falha na buzina DESL. H2105 Solenoide do ventilador reversível em curto com a bateria H4423 Auxiliares não programados H2106 Solenoide do ventilador reversível com aterramento em curto H4497 Controlador auxiliar programado H2107 Circuito do solenoide do ventilador reversível aberto H4502 Falha no pisca direito LIG H2132 Corrente excessiva no solenoide do ventilador reversível H4503 Falha no pisca direito DESL. H2305 Saída da base traseira em curto com a bateria H4602 Falha no pisca esquerdo LIG. H2306 Saída da base traseira com aterramento em curto H4603 Falha no pisca esquerdo DESL. H2307 Circuito aberto da saída da base traseira H4721 Alimentação do sensor de 8 V fora de escala alta H2332 Excesso de corrente da saída da base traseira H4722 Alimentação do sensor de 8 V fora de escala baixa H2405 Saída da haste traseira em curto com a bateria H4821 Alimentação do sensor de 5 V fora de escala alta H2406 Saída da haste traseira em curto com o terra H4822 Alimentação do sensor de 5 V fora de escala baixa H2407 Circuito aberto da saída da haste traseira H7404 Sem comunicação do controlador principal H2432 Excesso de corrente de saída da haste traseira H9004 Sem comunicação do teclado Pressione para operar H2505 Desviador 2 em curto com a bateria H9109 Pressão do combustível na entrada do filtro muito baixa H2506 Desviador 2 com aterramento em curto H9110 Pressão do combustível na entrada do filtro muito alta H2507 Circuito aberto do desviador 2 H9121 Sensor de pressão do combustível na entrada do filtro fora da escala alta H2605 Saída da base dianteira em curto com a bateria H9122 Sensor de pressão do combustível na entrada do filtro fora da escala baixa H2606 Saída da base dianteira com aterramento em curto H2607 Circuito aberto da saída da base dianteira L0102 Falha do botão das luzes LIG H2632 Excesso de corrente de saída da base dianteira L0202 Falha do botão de ativação da alta vazão / ativação da marcha lenta automática LIG H2705 Saída da haste dianteira em curto com a bateria L0302 Falha do botão de ativação auxiliar LIG H2706 Saída da haste dianteirao com aterramento em curto L0402 Falha do botão de informações LIG H2707 Circuito aberto da saída da haste dianteira L7404 Sem comunicação do controlador principal H2732 Excesso de corrente de saída da haste dianteira L7672 Painel do monitor esquerdo necessita programação H2805 Desviador em curto com a bateria H2806 Desviador em curto com a bateria M0116 Filtro de ar não conectado H2807 Circuito aberto do desviador M0117 Filtro de ar obstruído H2905 Alta vazão em curto com a bateria M0216 Filtro hidráulico/hidrostático não conectado H2906 Alta vazão com aterramento em curto M0217 Filtro hidráulico/hidrostático obstruído H2907 Circuito aberto da alta vazão 181 of 220 Dealer Copy -- Not for Resale
- 182. 180 Manual deOperação e Manutenção - S850 CÓDIGOS DE DIAGNÓSTICO DE SERVIÇO (CONT.) Lista de Códigos de Serviço (Cont.) CÓD. DESCRIÇÃO CÓD. DESCRIÇÃO M0309 Voltagem do sistema muito baixa M1428 Falha no solenoide da alimentação de combustível M0310 Voltagem do sistema muito alta M1502 Falha na saída de acionamento da trava da tração LIG. M0311 Voltagem do sistema extremamente alta M1503 Falha na saída de acion. da trava da tração DESL. M0314 Voltagem do sistema extremamente baixa M1507 Circuito aberto de saída de acion. da trava da tração M0322 Voltagem do sistema fora de escala baixa M1528 Falha na saída de acion. da trava da tração M0409 Pressão do óleo do motor muito baixa M1605 Solen. de retenção da trava da tração em curto c/ a bateria M0414 Pressão do óleo do motor extremamente baixa M1606 Solen. de retenção da trava da tração c/ aterramento em curto M0415 Pressão do óleo do motor em nível de desligamento M1607 Circuito aberto do solen. de retenção da trava da tração M0421 Pressão do óleo do motor fora de escala alta M1705 Válvula de bloqueio hidráulico em curto c/ a bateria M0422 Pressão do óleo do motor fora de escala baixa M1706 Válvula de bloqueio hidráulico com aterramento em curto M0509 Pressão de carga hidráulica muito baixa M1707 Circuito aberto da válvula de bloqueio hidráulico M0510 Pressão de carga hidráulica muito alta M1732 Excesso de corrente da válvula de bloqueio hidráulico M0511 Pressão de carga hidráulica extremamente alta M1805 Saída do bloqueio do carretel de elevação em curto c/ bateria M0514 Pressão de carga hidráulica extremamente baixa M1806 Saída do bloqueio do carretel de elevação com aterramento em curto M0515 Pressão de carga hidráulica em nível de desligamento M1807 Circuito aberto da saída do bloqueio do carretel de elevação M0521 Pressão de carga hidráulica fora de escala alta M1832 Excesso de corrente de saída do bloqueio do carretel de elevação M0522 Pressão de carga hidráulica fora de escala baixa M2005 Solenoide primário de duas veloc. em curto com a bateria M0610 Rotação do motor muito alta M2006 Solenoide primário de duas veloc. com aterramento em curto M0611 Rotação do motor extremamente alta M2007 Circuito aberto do solenoide primário de duas velocidades M0613 Rotação do motor sem sinal M2032 Excesso de corrente do solenoide primário de duas velocidades M0615 Rotação do motor em nível de desligamento M2102 Falha na saída das velas de preaquecimento LIG. M0618 Rotação do motor fora de escala M2103 Falha na saída das velas de preaquecimento DESLIG. M0634 Informações da ECU de rotação do motor inválidas M2107 Circuito aberto das velas de preaquecimento M0710 Temperatura do óleo hidráulico muito alta M2128 Falha na saída das velas de preaquecimento M0711 Temperatura do óleo hidráulico extremamente alta M2202 Falha na saída do motor de partida LIG M0715 Temp. do óleo hidráulico em nível de desligamento M2203 Falha na saída do motor de partida DESL. M0721 Temp. do óleo hidráulico fora de escala alta M2207 Circuito aberto da saída do motor de partida M0722 Temp. do óleo hidráulico fora de escala baixa M2228 Falha na saída do motor de partida M0810 Temperatura do líq. de arrefecimento do motor muito alta M2302 Falha no relê do motor de partida LIG. M0811 Temp. do líq. de arrefecimento do motor extremamente alta M2303 Falha no relê do motor de partida DESL. M0815 Temp. do líq. de arrefecimento do motor em nível de parada M2402 Relê de alimentação de combustível falha LIG. M0821 Temp. do líq. de arrefecimento do motor fora de escala alta M2403 Falha do relê de alimentação de combustível DESLIG. M0822 Temp. do líq. de arrefecimento do motor fora de escala baixa M2502 Falha do relê de acionamento da tração LIG. M0909 Nível de combustível muito baixo M2503 Falha do relê de acionamento da tração falha DESLIG. M0921 Nível de combustível fora de escala alto M2602 Falha do relê das velas de preaquecimento LIG. M0922 Nível de combustível fora de escala baixo M2603 Falha do relê das velas de preaquecimento DESLIG. M1016 Filtro de carga hidráulica não conectado M2721 Sensor primário do acelerador fora de escala alta M1017 Filtro de carga hidráulica obstruído M2722 Sensor primário do acelerador fora de escala baixa M1121 Sensor da barra do assento fora de escala alta M2821 Sensor secundário do acelerador fora de escala alta M1122 Sensor da barra do assento fora de escala baixa M2822 Sensor secundário do acelerador fora de escala baixa M1128 Falha do sensor da barra do assento M2899 Sensor secundário do acelerador não calibrado M1305 Solenoide de retenção de combustível em curto com a bateria M3028 Falha na memória do controlador M1306 Solenoide de retenção de combustível com aterramento em curto M3128 Falha por interrupção de energia M1307 Circuito aberto do solenoide de retenção de combustível M3204 ACS (AHC) sem comunicação com o controlador Bobcat M1402 Falha no solenoide de alimentação de combustível LIG. M3304 Sem comunicação do painel Deluxe M1403 Falha no solenoide de alimentação de combustível DESLIG. M3404 Erro no painel Deluxe M1407 Circuito aberto do solenoide de alimentação de combustível M3505 Ventilador hidráulico em curto com a bateria 182 of 220 Dealer Copy -- Not for Resale
- 183. 181 Manual deOperação e Manutenção - S850 CÓDIGOS DE DIAGNÓSTICO DE SERVIÇO (CONT.) Lista de Códigos de Serviço (Cont.) CÓD. DESCRIÇÃO CÓD. DESCRIÇÃO M3506 Ventilador hidráulico com aterramento em curto M5902 Falha no interruptor de regeneração do DPF LIG M3507 Circuito aberto do ventilador hidráulico M6002 Falha no interruptor de inibição da regeneração do DPF LIG M3532 Sobrecorrente do ventilador hidráulico M6102 Falha do interruptor de regeneração estacionada remota LIG. M3705 Saída secundária das duas velocidades em curto com a bateria M6402 Falha no relê de energia comutada LIG. M3706 Saída secundária das duas velocidades com aterramento em curto M6403 Falha do relê de energia comutada DESL. M3707 Circuito aberto de saída da secundária das duas velocidades M6505 Alimentação da ECU em curto com a bateria M3732 Sobrecorrente da saída da secundária das duas velocidades M6506 Alimentação da ECU com aterramento em curto M3805 Bloqueio dos hidráulicos auxiliares em curto com a bateria M6507 Circuito aberto da alimentação da ECU M3806 Bloqueio dos hidráulicos auxiliares com aterramento em curto M6604 ECU sem comunicação M3807 Circuito aberto do bloqueio dos hidráulicos auxiliares M6702 Falha no solenoide do HVAC LIGADO M3832 Excesso de corrente no bloqueio dos hidráulicos auxiliares M6703 Falha no solenoide do HVAC DESL. M4109 Alternador muito baixo M6707 Circuito aberto da saída do HVAC M4110 Alternador alto M6728 Falha da saída do HVAC M4111 Alternador extremamente alto M6802 Falha no relê do HVAC LIG. M4304 Sem comunicação do painel sem chave M6803 Falha no relé do HVAC DESL. M4404 Sem comunicação dos auxiliares M7002 Falha da saída de energia comutada LIG. M4510 Sensor de água no combustível muito alto M7003 Falha da saída de energia comutada DESL. M4511 Sensor de água no combustível extramamente alto M7007 Circuito aberto da saída de energia comutada M4521 Sensor de água no combustível fora de escala alta M7028 Falha na saída de energia comutada M4522 Sensor de água no combustível fora de escala baixa M7304 Sem comunicação do controle remoto M4621 Alimentação do sensor de 5 V fora de escala alta M7316 Controle remoto sem comunicação com o transmissor M4622 Alimentação do sensor de 5 V fora de escala baixa M7423 Controlador principal não programado M4721 Alimentação do sensor de 8 V fora de escala alta M7472 Controlador principal necessita programação M4722 Alimentação do sensor de 8 V fora de escala baixa M7497 Controlador principal programado M4802 Falha do relê das luzes dianteiras LIG. M7504 Sem comunicação da tração M4803 Falha do relê das luzes dianteiras DESL. M7604 Sem comunicação do painel do monitor esquerdo M4902 Falha do relê das luzes traseiras LIG. M7748 Múltiplos sinais da chave de partida M4903 Falha do relê das luzes traseiras DESL. M7839 Horímetro trocado M5002 Falha na saída das luzes dianteiras LIG. M7974 Porta aberta M5003 Falha na saída das luzes dianteiras DESLIG. M8541 Regeneração automática do DPF ativa M5007 Circuito aberto da saída das luzes dianteiras M8542 Regeneração automática do DPF ativa (opere a máquina sob carga) M5028 Falha na saída das luzes dianteiras M8551 Necessária regeneração do DPF – inibição ativa M5102 Falha na saída das luzes traseiras LIG. M8552 Necessária regeneração do DPF – inibição ativa (opere a máquina sob carga) M5103 Falha na saída das luzes traseiras DESLIG. M8553 Necessária regeneração estacionada remota do DPF (Necessário kit de regeneração remota) M5107 Circuito aberto da saída das luzes traseiras M8554 Necessária regeneração de serviço do DPF (entre em contato com o distribuidor Bobcat) M5128 Falha na saída das luzes traseiras M8555 Necessária manutenção do DPF M5202 Falha do botão pressione para operar LIG. M8560 Regeneração de serviço do DPF ativa M5221 Botão pressione para operar fora da faixa alta M8561 Regeneração de serviço do DPF ativa M5222 Botão pressione para operar fora da faixa baixa M8562 Regeneração de serviço do DPF ativa M5305 Luz pressione para operar em curto com a bateria M8563 Regeneração de serviço do DPF ativa M5306 Luz pressione para operar com aterramento em curto M8564 Regeneração de serviço do DPF ativa M5405 Trava do carretel de inclinação em curto com a bateria M8615 Redução de rotação do motor em nível de desligamento M5406 Trava do carretel de inclinação com aterramento em curto M8625 Sem resposta da redução da rotação do motor M5407 Circuito aberto da trava do carretel de inclinação M9004 Sem comunicação do teclado Pressione para operar M5432 Sobrecorrente da trava do carretel de inclinação R7404 Sem comunicação do controlador principal 183 of 220 Dealer Copy -- Not for Resale
- 184. 182 Manual deOperação e Manutenção - S850 CÓDIGOS DE DIAGNÓSTICO DE SERVIÇO (CONT.) Lista de Códigos de Serviço (Cont.) CÓD. DESCRIÇÃO CÓD. DESCRIÇÃO T9002 Falha na saída ‘C’ da ferramenta de serviço LIG. W3252 Atuador de inclinação do ACS (AHC) em curto com a bateria T9003 Falha na saída ‘C’ da ferram. de serviço DESLIG. W3253 Alavanca / pedal de elevação do ACS (AHC) com aterramento em curto T9102 Falha na saída ‘D’ da ferramenta de serviço LIG. W3254 Alavanca / pedal de inclinação do ACS (AHC) com aterramento em curto T9103 Falha na saída ‘D’ da ferram. de serviço DESLIG. W3255 Alavanca / pedal de elevação do ACS (AHC) em curto com a bateria T9202 Falha na saída ‘E’ da ferramenta de serviço LIG. W3256 Alavanca / pedal de inclinação do ACS (AHC) em curto com a bateria T9203 Falha na saída ‘E’ da ferram. de serviço DESLIG. W3257 Desempenho reduzido do atuador de elevação do ACS (AHC) T9302 Falha na saída ‘F’ da ferramenta de serviço LIG. W3258 Desempenho reduzido do atuador de inclinação do ACS (AHC) T9303 Falha na saída ‘F’ da ferram. de serviço DESLIG. W3259 Direção errada do atuador de elevação do ACS (AHC) W3260 Direção errada do atuador de inclinação do ACS (AHC) W3204 ACS (AHC) sem comunicação com o controlador Bobcat W3261 Trava da alavanca do ACS (AHC) com aterramento em curto W3223 Necessária calibração do ACS (AHC) W3262 Trava da alavanca do ACS (AHC) em curto com a bateria W3224 Executada calibração do ACS (AHC) W3263 Trava do pedal do ACS (AHC) com aterramento em curto W3225 Calibração do atuador do ACS (AHC) falhou W3264 Trava do pedal do ACS (AHC) em curto com a bateria W3231 Atuador de inclinação do ACS (AHC) W3265 Voltagem de alimentação do sensor do ACS (AHC) fora de escala W3232 Fiação do atuador de elevação do ACS (AHC) W3266 Voltagem da bateria do ACS (AHC) fora de escala W3233 Fiação da alavanca de inclinação do ACS (AHC) W3267 Interruptor do ACS (AHC) movido durante a operação W3234 Atuador de inclinação do ACS (AHC) fora do NEUTRO W3268 Falha de informação da alavanca de elevação do ACS (AHC) W3235 Alavanca / pedal de inclinação do ACS (AHC) fora do NEUTRO W3270 Alavanca de tração direita do ACS (AHC) com aterramento em curto W3236 Atuador de elevação do ACS (AHC) W3271 Alavanca de tração direita do ACS (AHC) em curto com a bateria W3237 Fiação do atuador de elevação do ACS (AHC) W3274 Eixo-X do joystick esquerdo do ACS (AHC) fora de escala W3238 Fiação do atuador de elevação do ACS (AHC) W3275 Alimentação não comutada do ACS (AHC) interrompida W3239 Atuador de elevação do ACS (AHC) fora do NEUTRO W3276 Falha de informação do joystick do CAN do ACS (AHC) W3240 Alavanca / pedal de elevação do ACS (AHC) fora do NEUTRO W3277 Falha na informação do controle remoto do ACS (AHC) W3241 Sem comunicação do ACS (AHC) W3297 Controlador do ACS (AHC) programado W3249 Atuador de elevação do ACS (AHC) com aterramento em curto W3905 Eixo X do joystick esquerdo fora do NEUTRO W3250 Atuador de inclinação do ACS (AHC) com aterramento em curto W4005 Eixo X do joystick direito fora do NEUTRO W3251 Atuador de elevação do ACS (AHC) em curto com a bateria W4007 Eixo Y do joystick direito fora do NEUTRO 184 of 220 Dealer Copy -- Not for Resale
- 185. 183 Manual deOperação e Manutenção - S850 CONFIGURAÇÃO DO PAINEL DE CONTROLE Configuração do Painel Direito (Painel de Instrumentos Deluxe) Identificação dos Ícones Figura 296 Vitais O painel de instrumentos Deluxe é fácil de usar. Continue a configurar suas preferências para operação / monitoramento da carregadeira Bobcat. ÍCONE DESCRIÇÃO DATA / HORA USUÁRIO / HORÍMETRO HORAS DE SERVIÇO ATUAIS Ícone da tela ADVERTÊNCIAS ATIVAS Ícone da tela VITAIS Ícone da tela SERVIÇO Ícone da tela PRINCIPAL Ícone da tela IMPLEMENTOS Ícone da tela SEGURANÇA Ícone da tela do MONITOR Ícone HOME (INICIAL) (Retorna à tela PRINCIPAL) Botão de SELEÇÃO ESQUERDO Botão de SELEÇÃO DIREITO Botão CONFIRMA NA3189 Pressione um botão de seleção (item 1) repetidamente até o ícone da tela Vitais (detalhe) ser destacado. Exibe a seleção de níveis de operação do sistema. Você pode monitorar as exibições em tempo real de: Rotação do motor Pressão do óleo do motor Temperatura do líquido de arrefecimento do motor Voltagem do sistema Pressão de carga hidráulica Temperatura do fluido hidráulico 1 1 185 of 220 Dealer Copy -- Not for Resale
- 186. 184 Manual deOperação e Manutenção - S850 CONFIGURAÇÃO DO PAINEL DE CONTROLE (CONT.) Configuração do Painel Direito (Painel de Instrumentos Deluxe) (Cont.) Data e hora Idiomas Monitor Inglês / Métrico Pressione um botão de seleção (item 1) repetidamente até o ícone da tela do Monitor (detalhe) ser destacado. Selecione [1. CLOCKS] (RELÓGIOS). Selecione [1. TIME] (HORA). Use o teclado para digitar a hora. Selecione AM / PM / 24 h. Pressione [ENTER] para continuar. Selecione [2. DATE] (DATA). Use o teclado para digitar a data. Pressione [ENTER] para continuar. 1 1 Pressione um botão de seleção (item 1) repetidamente até o ícone da tela do Monitor (detalhe) ser destacado. Selecione [2. LANGUAGES]. Selecione o idioma desejado. Pressione um botão de seleção (item 1) repetidamente até o ícone da tela do Monitor (detalhe) ser destacado. Selecione [4. DISPLAY SETTINGS] (CONFIGURAÇÕES DO MONITOR). Pressione [1] para alternar entre medidas INGLESAS e MÉTRICAS. 1 1 1 1 186 of 220 Dealer Copy -- Not for Resale
- 187. 185 Manual deOperação e Manutenção - S850 CONFIGURAÇÃO DO PAINEL DE CONTROLE (CONT.) Configuração do Painel Direito (Painel de Instrumentos Deluxe) (Cont.) Reinício do Relógio de Serviço Pressione um botão de seleção (item 1) repetidamente até o ícone da tela de Segurança (detalhe) ser destacado. Selecione [1. PASSWORDS/ LOCKOUTS] [SENHAS/ BLOQUEIOS]. Digite a senha do proprietário e pressione [ENTER]. Selecione [1. USER SETTINGS] [1. CONFIGURAÇÕES DO USUÁRIO]. Selecione o usuário. Selecione [3. RESET JOB STATISTICS] (REINICIAR ESTATÍSTICAS DE SERVIÇO). Pressione [9] para reiniciar as estatísticas de serviço. Pressione o botão de rolagem à esquerda ou [0] para sair sem salvar. 1 1 187 of 220 Dealer Copy -- Not for Resale
- 188. 186 Manual deOperação e Manutenção - S850 CONFIGURAÇÃO DO PAINEL DE CONTROLE (CONT.) Configuração do Painel Direito (Painel de Instrumentos Deluxe) (Cont.) Bloqueios da máquina (Alta vazão e Duas Velocidades) NOTA: Os bloqueios de alta-vazão e duas-velocidades para o proprietário estão ativos mesmo se o recurso de Dispensa temporária da senha estiver desbloqueado. Bloqueios da máquina (Velocidade de deslocamento) (Somente SJC) Pressione um botão de seleção (item 1) repetidamente até o ícone da tela de Segurança (detalhe) ser destacado. Selecione [1. PASSWORDS/ LOCKOUTS] (SENHAS/ BLOQUEIOS). Digite a senha do proprietário e pressione [ENTER]. Selecione [3. HIGH FLOW] (ALTA VAZÃO). OU Selecione [4. DUAS-VELOCIDADE S]. ALTA VAZÃO Pressione o número do usuário para alternar entre LOCKED (BLOQUEADO) e UNLOCKED (DESBLOQUEADO). DUAS-VELOCIDADES Pressione o número do usuário para alternar entre LOCKED (BLOQUEADO) e UNLOCKED (DESBLOQUEADO). 1 1 Pressione um botão de seleção (item 1) repetidamente até o ícone da tela de Segurança (detalhe) ser destacado. Selecione [1. PASSWORDS/ LOCKOUTS] (SENHAS/ BLOQUEIOS). Digite a senha do proprietário e pressione [ENTER]. Selecione [5. VELOCIDADE DE DESLOCAMENTO]. VELOCIDADE DE DESLOCAMENTO Selecione o usuário. LIMITE DE VELOCIDADE DE DESLOCAMENTO À FRENTE / RÉ Insira o limite de velocidade de deslocamento à frente como porcentagem e pressione [ENTER] para salvar. Insira o limite de velocidade de deslocamento à ré como porcentagem e pressione [ENTER] para salvar. 1 1 188 of 220 Dealer Copy -- Not for Resale
- 189. 187 Manual deOperação e Manutenção - S850 CONFIGURAÇÃO DA SENHA (PAINEL COM PARTIDA SEM CHAVE) Descrição da Senha Senha Mestra: Uma senha permanente gerada aleatoriamente na fábrica e que não pode ser alterada. Essa senha é usada para manutenção pelo distribuidor Bobcat se a senha do proprietário não for conhecida ou para mudar a senha do proprietário. Senha do Proprietário: Permite o uso completo da carregadeira. Deve ser usada para mudar a senha do proprietário. Mudança da Senha do Proprietário Gire a chave para a posição FUNCIONA para ligar o sistema elétrico da carregadeira. Digite a senha do proprietário com cinco dígitos usando as teclas de números (1 até 0), se estiver bloqueada. Figura 297 Mantenha pressionadas as teclas bloquear (item 1) e desbloquear (item 2) [Figura 297] por 2 segundos. A luz vermelha da tecla bloquear piscará e a tela do monitor do painel exibirá [ENTER] (CONFIRMA). Digite uma nova senha do proprietário com cinco dígitos usando as teclas de números (1 a 0). Será exibido um asterisco na tela do monitor do painel esquerdo a cada tecla pressionada. A tela do monitor do painel esquerdo exibirá [AGAIN] [NOVAMENTE]. Digite outra vez a nova senha de cinco dígitos do proprietário. A luz vermelha da tecla bloquear permanecerá acesa. Dispensa Temporária da Senha Este recurso permite ao proprietário desbloquear o recurso da senha, de modo que não precise ser usada uma senha a cada vez que for dada a partida. Gire a chave para a posição FUNCIONA para ligar o sistema elétrico da carregadeira. Digite a senha do proprietário com cinco dígitos usando as teclas de números (1 até 0). Figura 298 Pressione a tecla desbloquear (item 2) [Figura 298]. A tela de exibição do painel esquerdo exibirá [CODE] [CÓDIGO]. Digite a senha do proprietário com cinco dígitos usando as teclas de números (1 até 0). A luz verde da tecla desbloquear piscará e em seguida permanecerá acesa. Agora pode ser dada a partida na carregadeira sem usar uma senha. NOTA: Use o procedimento a seguir para restaurar o bloqueio, para que a máquina requeira uma senha para dar partida no motor. Gire a chave para a posição FUNCIONA para ligar o sistema elétrico da carregadeira. Pressione a tecla bloquear (item 1) [Figura 298]. A luz vermelha da tecla bloquear piscará e a tela de exibição do painel esquerdo exibirá [CODE] [CÓDIGO]. Digite a senha do proprietário com cinco dígitos usando as teclas de números (1 até 0). A luz verde da tecla desbloquear piscará e em seguida a luz vermelha da tecla bloquear ficará acesa. Agora é necessário digitar a senha cada vez que for dada a partida. P-90805 1 2 P-90805 1 2 189 of 220 Dealer Copy -- Not for Resale
- 190. 188 Manual deOperação e Manutenção - S850 CONFIGURAÇÃO DA SENHA (PAINEL DE INSTRUMENTOS DELUXE) A configuração de senhas está disponível em máquinas com painel de instrumentos Deluxe. Descrição da Senha Todas as máquinas novas com painel de instrumentos Deluxe chegam aos distribuidores Bobcat com o painel no modo bloqueado. O modo bloqueado significa que deve ser usada uma senha para dar a partida na máquina. Por questões de segurança, seu distribuidor pode mudar a senha e definir o teclado no modo bloqueado. Seu distribuidor irá lhe fornecer a senha. Senha Mestra: Uma senha permanente gerada aleatoriamente na fábrica e que não pode ser alterada. Essa senha é usada para manutenção pelo distribuidor Bobcat se a senha do proprietário não for conhecida ou para mudar a senha do proprietário. Senha do Proprietário: Permite o uso completo da carregadeira e a configuração do painel de instrumentos Deluxe. Existe somente uma senha do proprietário. A senha do proprietário deve ser usada para mudar as senhas do proprietário ou usuário. Para segurança da carregadeira o proprietário deverá mudar a senha assim que possível. Senha do Usuário: Permite dar a partida e operar a carregadeira; não pode mudar a senha ou qualquer das outras características de configuração. Para ver o procedimento para mudar as senhas: (Consulte Mudança da Senha do Proprietário, na Página 188.) e (Consulte Mudança das Senhas dos Usuários, na Página 189.) Mudança da Senha do Proprietário Pressione um botão de seleção (item 1) repetidamente até o ícone da tela de Segurança (detalhe) ser destacado. Selecione [1. PASSWORDS/ LOCKOUTS] [SENHAS/ BLOQUEIOS]. Digite a senha do proprietário e pressione [ENTER]. Selecione [1. USER SETTINGS] [1. CONFIGURAÇÕES DO USUÁRIO]. Selecione [1. OWNER] [1. PROPRIETÁRIO] Selecione [2. CHANGE PASSWORD] [ALTERAR SENHA]. Digite a nova senha do proprietário e pressione [ENTER]. Será solicitada a redigitação da nova senha do proprietário. 1 1 190 of 220 Dealer Copy -- Not for Resale
- 191. 189 Manual deOperação e Manutenção - S850 CONFIGURAÇÃO DA SENHA (PAINEL DE INSTRUMENTOS DELUXE) (CONT.) Mudança das Senhas dos Usuários Dispensa Temporária da Senha Este recurso permite ao proprietário desbloquear o recurso da senha, de modo que não precise ser usada uma senha a cada vez que for dada a partida. NOTA: O procedimento acima pode ser seguido para reiniciar o bloqueio da máquina, de modo que a máquina requeira uma senha para dar partida no motor. Pressione um botão de seleção (item 1) repetidamente até o ícone da tela de Segurança (detalhe) ser destacado. Selecione [1. PASSWORDS/ LOCKOUTS] [SENHAS/ BLOQUEIOS]. Digite a senha do proprietário e pressione [ENTER]. Selecione [1. USER SETTINGS] [1. CONFIGURAÇÕES DO USUÁRIO]. Selecione o usuário. Selecione [2. CHANGE PASSWORD] [ALTERAR SENHA]. Digite a nova senha do usuário e pressione [ENTER]. 1 1 Pressione um botão de seleção (item 1) repetidamente até o ícone da tela de Segurança (detalhe) ser destacado. Selecione [1. PASSWORDS/ LOCKOUTS] [SENHAS/ BLOQUEIOS]. Digite a senha do proprietário e pressione [ENTER]. Selecione [2. MACHINE LOCK] [BLOQUEIO DA MÁQUINA]. 1 1 191 of 220 Dealer Copy -- Not for Resale
- 192. 190 Manual deOperação e Manutenção - S850 RELÓGIO DE MANUTENÇÃO Descrição O relógio de manutenção alerta o operador sobre a necessidade da próxima parada para manutenção. EXEMPLO: o relógio de manutenção pode ser ajustado para um intervalo de 500 horas como lembrete para a próxima manutenção planejada de 500 horas. Figura 299 Durante a operação da máquina, um alarme de 2 bips irá soar quando houver menos de 10 horas até a próxima manutenção planejada. As horas restantes até ser necessária a manutenção aparecerão no monitor de dados (item 1) por 5 segundos enquanto o ícone serviço (item 3) e o ícone horímetro (item 2) [Figura 299] piscam. NOTA: O monitor exibirá números negativos após a contagem chegar a zero. O monitor irá voltar para a tela anterior e irá aparecer por 5 segundos a cada vez que for dada a partida, até que o relógio de manutenção seja reinicializado. Figura 300 O painel de instrumentos Deluxe (se equipado) mostrará uma mensagem (item 1) [Figura 300] alertando o operador para a manutenção da máquina. Essa mensagem permanecerá por 10 segundos aparecerá por 10 segundos a cada vez que for dada a partida na máquina, até que o relógio de manutenção seja reinicializado. Figura 301 O painel de instrumentos Deluxe (se equipado) exibirá uma barra (item 1) [Figura 301] mostrando o tempo restante até a próxima manutenção. Essa barra ficará vermelha a manutenção estiver vencida. NEXT MAINTENANCE DUE (PRÓXIMA MANUTENÇÃO PREVISTA) mudará para MAINTENANCE PAST DUE (MANUTENÇÃO PREVISTA ULTRAPASSADA) e exibirá o número de horas além da previsão. As teclas [4] e [9] podem ser usadas para ajustar o intervalo de manutenção quando o proprietário está conectado [Figura 301]. NA3086 1 3 2 NA3195 1 NA3198 1 192 of 220 Dealer Copy -- Not for Resale
- 193. 191 Manual deOperação e Manutenção - S850 RELÓGIO DE MANUTENÇÃO (CONT.) Configuração Consulte seu distribuidor Bobcat sobre a instalação deste recurso. Reinicialização Figura 302 Pressione o botão Informações (item 2) [Figura 302] até que a tela do monitor mostre o relógio de manutenção. Mantenha pressionado o botão Informações (item 2) por 7 segundos até [RESET] (item 1) [Figura 302] aparecer na tela do monitor. NOTA: O relógio de manutenção não pode ser redefinido a não ser que o intervalo de manutenção planejada esteja a menos de dez horas ou a manutenção estiver vencida. NA3273 2 1 193 of 220 Dealer Copy -- Not for Resale
- 194. 192 Manual deOperação e Manutenção - S850 TRADUÇÕES DOS AVISOS NA MÁQUINA TRADUÇÕES DOS AVISOS NA MÁQUINA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .193 Programa de Manutenção (7242070) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .193 Advertência (7167993) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .196 Advertência (7169291) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .196 Perigo (7167989) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .196 Perigo (7167990) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .196 Perigo (7167988) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .197 Advertência (7168114) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .197 Advertência (7167994) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .198 Advertência (7167996) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .199 Advertência (7168142) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .199 Advertência (7184346) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .200 Perigo (7170355) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .200 Dispositivo de Suporte do Braço de Elevação (7177071) . . . . . . . . . . . . . . . . . . . . . . . . .201 Advertência (7168024) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .202 Advertência (7142141) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .203 Advertência (7168019) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .204 Advertência (6737189) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .205 194 of 220 Dealer Copy -- Not for Resale
- 195. 193 Manual deOperação e Manutenção - S850 TRADUÇÕES DOS AVISOS NA MÁQUINA Programa de Manutenção (7242070) 195 of 220 Dealer Copy -- Not for Resale
- 196. 194 Manual deOperação e Manutenção - S850 TRADUÇÕES DOS AVISOS NA MÁQUINA (CONT.) Programa de Manutenção (7242070) (Cont.) 196 of 220 Dealer Copy -- Not for Resale
- 197. 195 Manual deOperação e Manutenção - S850 TRADUÇÕES DOS AVISOS NA MÁQUINA (CONT.) Programa de Manutenção (7242070) (Cont.) 197 of 220 Dealer Copy -- Not for Resale
- 198. 196 Manual deOperação e Manutenção - S850 TRADUÇÕES DOS AVISOS NA MÁQUINA (CONT.) Advertência (7167993) Advertência (7169291) Perigo (7167989) Perigo (7167990) 198 of 220 Dealer Copy -- Not for Resale
- 199. 197 Manual deOperação e Manutenção - S850 TRADUÇÕES DOS AVISOS NA MÁQUINA (CONT.) Perigo (7167988) Advertência (7168114) 199 of 220 Dealer Copy -- Not for Resale
- 200. 198 Manual deOperação e Manutenção - S850 TRADUÇÕES DOS AVISOS NA MÁQUINA (CONT.) Advertência (7167994) 200 of 220 Dealer Copy -- Not for Resale
- 201. 199 Manual deOperação e Manutenção - S850 TRADUÇÕES DOS AVISOS NA MÁQUINA (CONT.) Advertência (7167996) Advertência (7168142) 201 of 220 Dealer Copy -- Not for Resale
- 202. 200 Manual deOperação e Manutenção - S850 TRADUÇÕES DOS AVISOS NA MÁQUINA (CONT.) Advertência (7184346) Perigo (7170355) 202 of 220 Dealer Copy -- Not for Resale
- 203. 201 Manual deOperação e Manutenção - S850 TRADUÇÕES DOS AVISOS NA MÁQUINA (CONT.) Dispositivo de Suporte do Braço de Elevação (7177071) 203 of 220 Dealer Copy -- Not for Resale
- 204. 202 Manual deOperação e Manutenção - S850 TRADUÇÕES DOS AVISOS NA MÁQUINA (CONT.) Advertência (7168024) 204 of 220 Dealer Copy -- Not for Resale
- 205. 203 Manual deOperação e Manutenção - S850 TRADUÇÕES DOS AVISOS NA MÁQUINA (CONT.) Advertência (7142141) 205 of 220 Dealer Copy -- Not for Resale
- 206. 204 Manual deOperação e Manutenção - S850 TRADUÇÕES DOS AVISOS NA MÁQUINA (CONT.) Advertência (7168019) 206 of 220 Dealer Copy -- Not for Resale
- 207. 205 Manual deOperação e Manutenção - S850 TRADUÇÕES DOS AVISOS NA MÁQUINA (CONT.) Advertência (6737189) 207 of 220 Dealer Copy -- Not for Resale
- 208. 206 Manual deOperação e Manutenção - S850 ESPECIFICAÇÕES ESPECIFICAÇÕES DA CARREGADEIRA (S850) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .207 Dimensões da Máquina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .207 Desempenho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .208 Motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .208 Sistema de Transmissão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .209 Controles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .209 Sistema Hidráulico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .210 Sistema Elétrico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .211 Capacidades . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .211 Pneus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .211 Determinadas especificações são baseadas em cálculos de engenharia e não são medidas reais. As especificações são fornecidas somente para fins de comparação e estão sujeitas a alteração sem aviso. As especificações do seu equipamento Bobcat individual variam com base nas variações normais no desenho, fabricação, condições de operação e outros fatores. 208 of 220 Dealer Copy -- Not for Resale
- 209. 207 Manual deOperação e Manutenção - S850 ESPECIFICAÇÕES DA CARREGADEIRA (S850) Dimensões da Máquina • As dimensões são dadas para carregadeira equipada com pneus standard e caçamba para Construção e Industrial de 80 pol. e podem variar com outros tipos de caçambas. • Onde aplicável, especificações conforme normas SAE ou ISO e sujeitas a alteração sem aviso. Mudanças na estrutura ou distribuição de peso da carregadeira podem causar alterações nos controles e na resposta da direção e podem provocar falhas das peças da carregadeira. NA9523 2005 mm (79 pol.) 1652 mm (65,1 pol.) 2032 mm (80 pol.) 2262 mm (89 pol.) 4536 mm (178,6 pol.) 2118 mm (83,4 pol.) 240 mm (9,4 pol.) 1342 mm (52,9 pol.) 3030 mm (119,3 pol.) 3751 mm (147,7 pol.) 780 mm (30,7 pol.) 2974 mm (117,1 pol.) 3657 mm (144 pol.) 27° 31° 40° 98° 1826 mm (71,9 pol.) 209 of 220 Dealer Copy -- Not for Resale
- 210. 208 Manual deOperação e Manutenção - S850 (S850) ESPECIFICAÇÕES DA CARREGADEIRA (CONT.) Desempenho Motor Capacidade nominal de operação 1792 kg (3950 lb) Com kit de contrapeso de 90 kg montado no chassi 1860 kg (4100 lb) com kit de contrapeso de 136 kg montado no chassi 1882 kg (4150 lb) com kit de contrapeso de 181 kg montado no chassi 1928 kg (4250 lb) Carga de tombamento 3583 kg (7900 lb) Peso operacional 4540 kg (10 008 lb) Força de desagregação SAE - elevação 3145 kg (6933 lb) Força de desagregação SAE - inclinação 3164 kg (6975 lb) Força de empuxo 2874 kg (6336 lb) Velocidade de deslocamento - Velocidade baixa / Velocidade alta 0 a 11,4 km/h (0 a 7.1 mph) / 0 a 19,8 km/h (0 a 12.3 mph) Marca / modelo Kubota® / V3800-DI-TE3 Tier 3 Combustível / arrefecimento Diesel / líquido Potência - ISO 9249 EEC / SAE J1349 Líq. - ISO 14396 Bruta - SAE J1995 Bruta 65,6 kW (88.0 hp) a 2400 rpm 67,6 kW (90.6 hp) a 2400 rpm 68,6 kW (92.0 hp) a 2400 rpm Torque - ISO 9249 EEC / SAE J1349 Líq. - SAE J1995 Bruta 310,3 N•m (228,8 lb-pé) a 1600 rpm 315,0 N•m (232,3 lb-pé) a 1600 rpm RPM em marcha lenta 1250 - 1400 RPM em aceleração máxima 2525 - 2650 Número de cilindros 4 Deslocamento 3,8 l (230 pol.3 ) Diâmetro interno / curso 100 mm / 120 mm (3,94 pol. / 4,72 pol.) Lubrificação Sistema de pressão por bomba de engrenagens com filtro Ventilação da carcaça Respiro aberto Filtro de ar Cartucho seco substituível com elemento de segurança separado Ignição Diesel-compressão Indução de ar Turbo Líquido de arrefecimento do motor Mistura propileno glicol/água Auxílio à partida Aquecedor do ar de admissão - automaticamente ativado conforme necessário, na posição FUNCIONA. 210 of 220 Dealer Copy -- Not for Resale
- 211. 209 Manual deOperação e Manutenção - S850 (S850) ESPECIFICAÇÕES DA CARREGADEIRA (CONT.) Sistema de Transmissão Controles Tração principal Totalmente hidrostática, tração nas 4 rodas Transmissão Bombas hidrostáticas tandem infinitamente variáveis, de pistões, acionando dois motores hidrostáticos totalmente reversíveis. Tração final Correntes de roletes #120 HSOC sem fim (sem elo mestre) e engrenagens em caixa de correntes selada, com lubrificação a óleo (As correntes não requerem ajustes periódicos) Duas correntes por lado sem engrenagem intermediária. Tamanho do eixo 79,4 mm (3.13 in), tratado termicamente Parafusos das rodas Oito parafusos de 16 mm por roda, fixados ao cubo do eixo Direção do veículo Direção e velocidade controladas com duas alavancas manuais ou joystick(s) opcional(is). Hidráulicos da Carregadeira - Elevação e inclinação - Auxiliares dianteiros - Auxiliares traseiros (opcionais) Controlados por pedais separados ou controles joystick selecionáveis (SJC) opcionais. Controlados por interruptor elétrico na alavanca de comando ou joystick direito. Controlados por interruptor elétrico na alavanca de comando ou joystick esquerdo. Alívio da pressão auxiliar Pressão aliviada através dos engates rápidos; pressione os engates para dentro e segure por 5 segundos. Motor Alavanca manual de controle de rotação, pedal de controle adicional de rotação com o opcional SJC; partida tipo com chave ou painel opcional com partida sem chave ou painel opcional Deluxe e função de desligamento por erro. Auxílio à partida Aquecedor do ar de admissão - automaticamente ativado conforme necessário, na posição FUNCIONA. Freio de serviço Dois sistemas hidrostáticos independentes controlados por duas alavancas de comando operadas manualmente ou joysticks. Freio secundário Uma das transmissões hidrostáticas Freio de Estacionamento (Standard) Freio multi-disco com alívio da pressão aplicado por mola acionado por interruptor operado manualmente no painel de instrumentos esquerdo 211 of 220 Dealer Copy -- Not for Resale
- 212. 210 Manual deOperação e Manutenção - S850 (S850) ESPECIFICAÇÕES DA CARREGADEIRA (CONT.) Sistema Hidráulico Tipo da bomba Tipo engrenagens, acionada pelo motor Capacidade- Standard 87,1 l/min (23,0 gpm) Capacidade da bomba – opção alta vazão 138,2 l/min (36,5 gpm) Alívio do sist. nos engates rápidos 23,8 a 24,5 MPa (238 a 245 bar) (3450 a 3550 psi) Filtro (hidráulico / hidrostático) Substituível beta 10 mícrons = 200, elemento tipo drop-in Filtro (Carga) Substituível beta 10 mícrons = 200, elemento tipo centrífugo Cilindros Hidráulicos Diâmetro interno: cilindro de elev.(2) cilindro de inclin.(2) Diâmetro da haste: cilindro de elev.(2) cilindro de inclin.(2) Curso: cilindro de elev. (2) cilindro de inclin.(2) Dupla ação; os cilindros de elevação possuem recurso de amortecimento no abaixamento e os cilindros de inclinação no despejo e recolhimento. 88,9 mm (3,50 pol.) 82,6 mm (3,25 pol.) 50,8 mm (2,00 pol.) 38,1 mm (1,50 pol.) 698,8 mm (27,51 pol.) 388,4 mm (15,29 pol.) Válvula de controle - SCPA 3 carretéis, centro aberto, operada manualmente com trava por mola para flutuação da elevação. Carretel auxiliar controlado eletricamente. Válvula de controle - SJC 3 carretéis, centro aberto com elevação com flutuação e inclinação controladas por atuador elétrico. Carretel auxiliar controlado eletricamente. Linhas de fluido Tubos, mangueiras e conexões norma SAE. Tipo de fluido FLUIDO BOBCAT, Hidráulico / Hidrostático 6903117 - (Dois - 2.5 gal) 6903118 - (5 gal) 6903119 - (55 gal) Tempo de função hidráulica: Elevar o braço de elevação Abaixar o braço de elevação Esvaziar a caçamba Recolher a caçamba 5,7 segundos 3,9 segundos 2,8 segundos 2,3 segundos 212 of 220 Dealer Copy -- Not for Resale
- 213. 211 Manual deOperação e Manutenção - S850 (S850) ESPECIFICAÇÕES DA CARREGADEIRA (CONT.) Sistema Elétrico Capacidades Pneus Alternador Acionado por correia; 90 A, aberto Bateria 12 V, 1000 A de partida a frio a -18°C (0°F), 186 minutos de reserva de capacidade a 25 A Motor de partida 12 V, tipo engrenagem, 3,0 kW (4.02 hp) Instrumentação Marcadores: temperatura do líquido de arrefecimento, nível de combustível. Luzes de advertência: nível de combustível, cinto de segurança, temperatura do líquido de arrefecimento do motor, mau funcionamento do motor, mau funcionamento do sistema hidráulico, advertência geral. Indicadores: funções BICS™, duas velocidades, cinto transversal 3 pontos, sinais direcionais, preaquecimento do motor. Monitor de dados: horas de operação, rotações do motor, ajuste do controle de velocidade, contagem regressiva do relógio de manutenção, voltagem da bateria, códigos de serviço, contagem regressiva do preaquecimento do motor, ajuste da compensação de desvio da direção, ajuste de resposta de tração. Outros: alarme sonoro, faróis, interruptores de opcionais / acessórios. Painel de instrumentação Deluxe opcional: *Mostradores adicionais para: Rotação do motor, temperatura do líquido de arrefecimento e pressão do óleo do motor, voltagem do sistema, pressão de carga hidrostática e temperatura do óleo hidráulico. *Recursos adicionais incluídos: partida sem chave, relógio digital, relógio de serviço, bloqueio da senha, mostrador multi-idiomas, telas de ajuda, capacidade de diagnósticos função de parada automática do motor / sistema hidráulico. Combustível 111,6 l (29,5 gal) Óleo do motor com troca do filtro 11,4 l (12.0 qt) Sistema de arrefecimento do motor com aquecedor sem aquecedor 15,1 l (4,0 gal) 14,4 l (3,8 gal) Reservatório hidráulico/hidrostático 11,4 l (3,0 gal) Sistema hidráulico / hidrostático 36,0 l (9,5 gal) Reservatório da caixa de correntes 39,4 l (10,4 gal) Refrigerante do ar-condicionado (R- 134a) 0,9 kg (2,0 lb) Serviço pesado (standard) 14.00 - 17.5, 14 lonas Serviço pesado Poly Fill (opcional) 14.00 - 17.5, 14 lonas Aplicação severa (opcional) 14.00 - 17.5, 14 lonas Aplicação severa Poly Fill (opcional) 14.00 - 17.5, 14 lonas Solidflex (opcional) 14.00 - 17.5 Pressão recomendada Infle os pneus à pressão MÁXIMA mostrada na lateral do pneu. NÃO misture marcas diferentes de pneus na mesma máquina. 213 of 220 Dealer Copy -- Not for Resale
- 214. 212 Manual deOperação e Manutenção - S850 GARANTIA GARANTIA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .213 214 of 220 Dealer Copy -- Not for Resale
- 215. 213 Manual deOperação e Manutenção - S850 GARANTIA GARANTIA Carregadeiras Bobcat Bobcat Company garante a seus distribuidores autorizados e distribuidores autorizados da Bobcat Equipment Ltd., que por sua vez garantem ao proprietário, que cada carregadeira Bobcat nova com data de entrega de 01 de janeiro de 2019 ou posterior estará livre de defeitos comprovados de material e fabricação com relação a (i) todos os componentes do produto, exceto em outros casos aqui especificados, por vinte e quatro (24) meses ou um total de 2.000 horas de uso, o que ocorrer primeiro; (ii) a correia de transmissão do motor à bomba hidrostática, por trinta e seis (36) meses, condicionando-se que após o período inicial de doze meses de garantia, tal garantia será limitada somente a peças e não incluirá mão de obra; (iii) esteiras e pneus marca Bobcat, por doze (12) meses com base na profundidade proporcional remanescente da esteira ou pneu no momento em que qualquer defeito for constatado, (iv) baterias marca Bobcat, por um período inicial de garantia de doze (12) meses e, por um período adicional de doze (12) meses depois disso, Bobcat Company reembolsará uma parte predeterminada do custo de reposição da bateria conforme determinado pela Bobcat no caso de defeito comprovado e (v) engates rápidos hidráulicos auxiliares por seis (6) meses ou 200 horas de uso, o que ocorrer primeiro. Todos os períodos de tempo anteriormente citados iniciam-se a partir da entrega pelo distribuidor autorizado Bobcat ao comprador original. Durante o período de garantia, o distribuidor autorizado Bobcat irá reparar ou substituir, a critério da Bobcat Company, sem cobrar peças e mão de obra, qualquer peça do produto Bobcat, exceto em outros casos aqui especificados, que venha a falhar devido a defeitos no material ou fabricação. O proprietário deverá, prontamente e por escrito, notificar o defeito ao distribuidor autorizado e permitir um tempo razoável para reparo ou substituição. A Bobcat Company pode, a seu critério, requisitar as peças danificadas para serem devolvidas à fábrica. O tempo de viagem dos mecânicos e o transporte do produto Bobcat até as dependências do distribuidor autorizado Bobcat para serviços de garantia são responsabilidade do proprietário. As coberturas concedidas nesta garantia são exclusivas. Esta garantia não cobre a substituição de itens de manutenção preventiva como óleo, filtros, regulagem de componentes e outros itens de alto desgaste. Esta garantia não cobre avarias resultantes de mau uso, acidentes, alterações, uso do produto Bobcat com qualquer acessório ou implemento não aprovado pela Bobcat Company, obstruções de fluxo de ar, ou negligência na manutenção ou uso do produto Bobcat de acordo com as instruções aplicáveis a ele. ESTA GARANTIA É EXCLUSIVA E PREVALECE SOBRE TODAS AS OUTRAS GARANTIAS E CONDIÇÕES, EXCETO A GARANTIA DE TÍTULO. A BOBCAT COMPANY RECUSA TODAS AS OUTRAS GARANTIAS E CONDIÇÕES, EXPLÍCITAS OU IMPLÍCITAS, INCLUINDO QUAISQUER GARANTIAS IMPLÍCITAS OU CONDIÇÕES DE VALOR COMERCIAL OU ADAPTAÇÃO A UM PROPÓSITO DETERMINADO. EM NENHUMA HIPÓTESE A BOBCAT COMPANY OU O DISTRIBUIDOR AUTORIZADO BOBCAT SERÁ RESPONSÁVEL POR DANOS ESPECIAIS, INCIDENTAIS, INDIRETOS OU CONSEQUENCIAIS, SEJAM QUAIS FOREM, INCLUINDO, MAS NÃO SE LIMITANDO A, PERDA OU INTERRUPÇÃO DO NEGÓCIO, LUCROS CESSANTES OU IMPOSSIBILIDADE DE USO DA MÁQUINA, SEJAM ELES BASEADOS EM CONTRATO, GARANTIA, INDENIZAÇÃO, AINDA QUE PREVISTA EM CONTRATO, NEGLIGÊNCIA, RESPONSABILIDADE EXPLÍCITA, ESTATUTO OU DE QUALQUER OUTRA FORMA, MESMO SE A BOBCAT COMPANY OU O DISTRIBUIDOR AUTORIZADO BOBCAT TENHA SIDO AVISADO DA POSSIBILIDADE DE TAIS DANOS. A RESPONSABILIDADE TOTAL DA BOBCAT COMPANY E DOS DISTRIBUIDORES AUTORIZADOS BOBCAT RELATIVA AO PRODUTO E SERVIÇOS FORNECIDOS DE ACORDO COM ESTE DOCUMENTO NÃO DEVERÁ EXCEDER AO PREÇO DE AQUISIÇÃO DO PRODUTO SOBRE O QUAL SE BASEIA TAL RESPONSABILIDADE. Printed in U.S.A. 7345539ptBR (01-19) (A) 215 of 220 Dealer Copy -- Not for Resale
- 216. 214 Manual deOperação e Manutenção - S850 ÍNDICE ALFABÉTICO ACUMULADOR DO CONTROLE AUTOMÁTICO DE DESLOCAMENTO . . . . 166 ADVERTÊNCIAS DE SEGURANÇA PARA O OPERADOR . . . . . . . . . . . . . . . . . . . . . . . . . . 1 AQUECIMENTO, VENTILAÇÃO E AR- CONDICIONADO (HVAC) . . . . . . . . . . . . . 123 ARMAZENAMENTO DA CARREGADEIRA E RETORNO AO SERVIÇO . . . . . . . . . . . . . 173 AVISOS NA MÁQUINA (DECALQUES) . . . . 16 BOBCAT COMPANY TEM A CERTIFICAÇÃO ISO 9001 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 BOB-TACH (ALAVANCA MANUAL) . . . . . . 171 BOB-TACH (POWER) . . . . . . . . . . . . . . . . 172 CABINE DO OPERADOR . . . . . . . . . . . . . 118 CABINE DO OPERADOR . . . . . . . . . . . . . . 44 CARACTERÍSTICAS, ACESSÓRIOS E IMPLEMENTOS . . . . . . . . . . . . . . . . . . . . . . . 6 CINTO DE SEGURANÇA . . . . . . . . . . . . . . 114 CÓDIGOS DE DIAGNÓSTICO DE SERVIÇO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175 COMPENSAÇÃO DE DESVIO DE DIREÇÃO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62 COMPENSAÇÃO DE ELEVAÇÃO E INCLINAÇÃO . . . . . . . . . . . . . . . . . . . . . . . . 64 CONFIGURAÇÃO DA SENHA (PAINEL COM PARTIDA SEM CHAVE) . . . . . . . . . . . . . . . 187 CONFIGURAÇÃO DA SENHA (PAINEL DE INSTRUMENTOS DELUXE) . . . . . . . . . . . 188 CONFIGURAÇÃO DO PAINEL DE CONTROLE . . . . . . . . . . . . . . . . . . . . . . . . 183 CONTRAPESOS . . . . . . . . . . . . . . . . . . . . . 93 CONTROLE BY-PASS DO BRAÇO DE ELEVAÇÃO . . . . . . . . . . . . . . . . . . . . . . . . . 48 CONTROLE DE ACELERAÇÃO DO MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49 CONTROLE DE DUAS VELOCIDADES . . . 57 CONTROLE DE VELOCIDADE . . . . . . . . . . 58 CONTROLES HIDRÁULICOS . . . . . . . . . . . 66 CORREIA DE TRANSMISSÃO . . . . . . . . . 163 CORREIA DO ALTERNADOR . . . . . . . . . . 161 CORREIA DO AR-CONDICIONADO . . . . . 162 DESBLOQUEIO DA TRAÇÃO . . . . . . . . . . . 49 DESLOCAMENTO E DIREÇÃO DA CARREGADEIRA . . . . . . . . . . . . . . . . . . . . . 54 DISPOSITIVO DE CONTROLE DE IMPLEMENTOS (ACD) . . . . . . . . . . . . . . . . 77 DISPOSITIVO DE SUPORTE DO BRAÇO DE ELEVAÇÃO . . . . . . . . . . . . . . . . . . . . . . . . .115 ELEVAÇÃO DA CARREGADEIRA . . . . . . .103 ESPECIFICAÇÕES DA CARREGADEIRA (S850) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .207 FREIO DE ESTACIONAMENTO . . . . . . . . . .48 GARANTIA . . . . . . . . . . . . . . . . . . . . . . . . .213 GRADE TRASEIRA . . . . . . . . . . . . . . . . . .122 IDENTIFICAÇÃO DA CARREGADEIRA . . . .5 IDENTIFICAÇÃO DO PAINEL DE INSTRUMENTOS . . . . . . . . . . . . . . . . . . . . .25 IDENTIFICAÇÃO DOS CONTROLES . . . . .41 IMPLEMENTOS . . . . . . . . . . . . . . . . . . . . . .94 INSPEÇÃO DIÁRIA . . . . . . . . . . . . . . . . . . .78 INSTRUÇÕES DE SEGURANÇA . . . . . . . . .11 ITENS DE MANUTENÇÃO PERIÓDICA . . . .3 LOCALIZAÇÃO DOS NÚMEROS DE SÉRIE .4 LUBRIFICAÇÃO DA CARREGADEIRA . . .167 MANUTENÇÃO DO FILTRO DE AR . . . . .126 MANUTENÇÃO DOS PNEUS . . . . . . . . . .159 MONITORAMENTO DOS MONITORES DOS PAINEIS . . . . . . . . . . . . . . . . . . . . . . . . . . . .91 PARADA DA CARREGADEIRA . . . . . . . . . .56 PARADA DO MOTOR E SAÍDA DA CARREGADEIRA . . . . . . . . . . . . . . . . . . . . .92 PARTIDA DO MOTOR . . . . . . . . . . . . . . . . .84 PINOS DE ARTICULAÇÃO . . . . . . . . . . . .170 PORTA TRASEIRA . . . . . . . . . . . . . . . . . . .121 PREVENÇÃO CONTRA INCÊNDIO . . . . . .13 PROCEDIMENTO ANTES DA PARTIDA . . .80 PROCEDIMENTO DE OPERAÇÃO . . . . . .101 PROGRAMA DE MANUTENÇÃO . . . . . . .111 PUBLICAÇÕES E RECURSOS DE TREINAMENTO . . . . . . . . . . . . . . . . . . . . . .15 REBOQUE DA CARREGADEIRA . . . . . . .103 RELATÓRIO DE ENTREGA . . . . . . . . . . . . . .4 RELÓGIO DE MANUTENÇÃO . . . . . . . . . .190 RESPOSTA DE TRAÇÃO . . . . . . . . . . . . . . .60 SAÍDA DE EMERGÊNCIA . . . . . . . . . . . . . .50 SEGURANÇA NA MANUTENÇÃO . . . . . .110 SILENCIOSO CORTA FAGULHAS . . . . . . .158 SISTEMA BOBCAT DE CONTROLE DE INTERBLOQUEIO (BICS™) . . . . . . . . . . . .112 216 of 220 Dealer Copy -- Not for Resale
- 217. 215 Manual deOperação e Manutenção - S850 SISTEMA BOBCAT DE CONTROLE DE INTERBLOQUEIO (BICS™) . . . . . . . . . . . . 47 SISTEMA DA BARRA DO ASSENTO . . . . 113 SISTEMA DA BARRA DO ASSENTO . . . . . 46 SISTEMA DE ALARME DE RÉ . . . . . . . . . 117 SISTEMA DE ALARME DE RÉ . . . . . . . . . . 53 SISTEMA DE ARREFECIMENTO DO MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134 SISTEMA DE COMBUSTÍVEL . . . . . . . . . . 128 SISTEMA DE LUBRIFICAÇÃO DO MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131 SISTEMA ELÉTRICO . . . . . . . . . . . . . . . . . 140 SISTEMA HIDRÁULICO / HIDROSTÁTICO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149 TRADUÇÕES DOS AVISOS NA MÁQUINA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193 TRANSMISSÃO FINAL (CAIXA DE CORRENTES) . . . . . . . . . . . . . . . . . . . . . . 160 TRANSPORTE DA CARREGADEIRA EM UM REBOQUE . . . . . . . . . . . . . . . . . . . . . . . . . 105 USO A QUE SE DESTINA . . . . . . . . . . . . . . 24 217 of 220 Dealer Copy -- Not for Resale
- 218. 216 Manual deOperação e Manutenção - S850 218 of 220 Dealer Copy -- Not for Resale
- 219.
- 220. Bobcat® , o logotipoBobcat e as cores da máquina Bobcat são marcas registradas da Bobcat Company nos Estados Unidos e em diversos outros países. ADVERTÊNCIA: Câncer e Risco à Reprodução. Para obter mais informações vá para www.P65Warnings.ca.gov. ADVERTÊNCIA: Respirar escape de motor diesel expões a produtos químicos considerados no Estado da Califórnia como causadores de câncer e anormalidades na natalidade ou outros riscos à reprodução humana. • Sempre dê partida e opere o motor em área bem ventilada. • Se estiver em uma área fechada, conduza o escape para fora. • Não modifique nem adultere o sistema de escape. • Não coloque o motor em marcha lenta, exceto se necessário. Para obter mais informações vá para www.P65warnings.ca.gov/diesel. 220 of 220 Dealer Copy -- Not for Resale
