Pta

PLATAFORMAS DE TRABALHO AÉREO
(PTA)

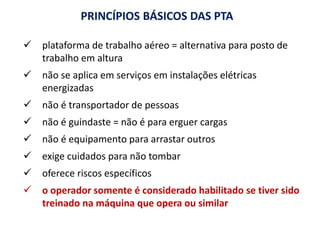

PRINCÍPIOS BÁSICOS DAS PTA
 plataforma de trabalho aéreo = alternativa para posto de
trabalho em altura
 não se aplica em serviços em instalações elétricas
energizadas
 não é transportador de pessoas
 não é guindaste = não é para erguer cargas
 não é equipamento para arrastar outros
 exige cuidados para não tombar
 oferece riscos específicos
 o operador somente é considerado habilitado se tiver sido
treinado na máquina que opera ou similar

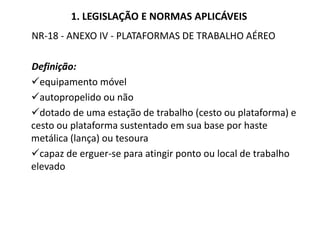

1. LEGISLAÇÃO E NORMAS APLICÁVEIS
NR-18 - ANEXO IV - PLATAFORMAS DE TRABALHO AÉREO
Definição:
equipamento móvel
autopropelido ou não
dotado de uma estação de trabalho (cesto ou plataforma) e
cesto ou plataforma sustentado em sua base por haste
metálica (lança) ou tesoura
capaz de erguer-se para atingir ponto ou local de trabalho
elevado

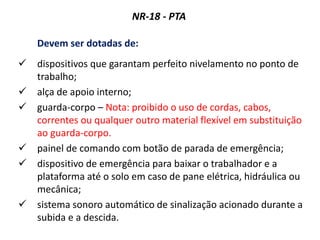

NR-18 - PTA
Devem ser dotadas de:
 dispositivos que garantam perfeito nivelamento no ponto de
trabalho;
 alça de apoio interno;
 guarda-corpo – Nota: proibido o uso de cordas, cabos,
correntes ou qualquer outro material flexível em substituição
ao guarda-corpo.
 painel de comando com botão de parada de emergência;
 dispositivo de emergência para baixar o trabalhador e a
plataforma até o solo em caso de pane elétrica, hidráulica ou
mecânica;
 sistema sonoro automático de sinalização acionado durante a
subida e a descida.

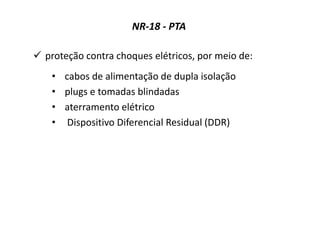

NR-18 - PTA
 proteção contra choques elétricos, por meio de:
• cabos de alimentação de dupla isolação
• plugs e tomadas blindadas
• aterramento elétrico
• Dispositivo Diferencial Residual (DDR)

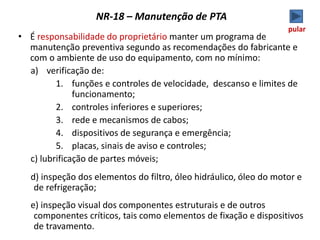

NR-18 – Manutenção de PTA
• É responsabilidade do proprietário manter um programa de
manutenção preventiva segundo as recomendações do fabricante e
com o ambiente de uso do equipamento, com no mínimo:
a) verificação de:
1. funções e controles de velocidade, descanso e limites de
funcionamento;
2. controles inferiores e superiores;
3. rede e mecanismos de cabos;
4. dispositivos de segurança e emergência;
5. placas, sinais de aviso e controles;
c) lubrificação de partes móveis;
d) inspeção dos elementos do filtro, óleo hidráulico, óleo do motor e
de refrigeração;
e) inspeção visual dos componentes estruturais e de outros
componentes críticos, tais como elementos de fixação e dispositivos
de travamento.
pular

 O programa deve ser supervisionado por profissional
legalmente habilitado.
 A manutenção deve ser efetuada por pessoa com qualificação
específica para a marca e modelo do equipamento.
 Os equipamentos que não forem utilizados por um período
superior a três meses devem ser submetidos à manutenção
antes do retorno à operação.

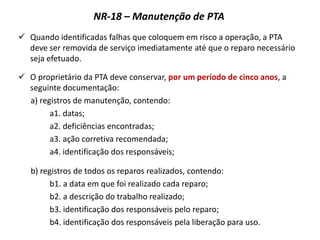

 Quando identificadas falhas que coloquem em risco a operação, a PTA
deve ser removida de serviço imediatamente até que o reparo necessário
seja efetuado.
 O proprietário da PTA deve conservar, por um período de cinco anos, a
seguinte documentação:
a) registros de manutenção, contendo:
a1. datas;
a2. deficiências encontradas;
a3. ação corretiva recomendada;
a4. identificação dos responsáveis;
b) registros de todos os reparos realizados, contendo:
b1. a data em que foi realizado cada reparo;
b2. a descrição do trabalho realizado;
b3. identificação dos responsáveis pelo reparo;
b4. identificação dos responsáveis pela liberação para uso.

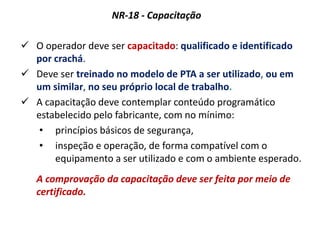

NR-18 - Capacitação
 O operador deve ser capacitado: qualificado e identificado
por crachá.
 Deve ser treinado no modelo de PTA a ser utilizado, ou em
um similar, no seu próprio local de trabalho.
 A capacitação deve contemplar conteúdo programático
estabelecido pelo fabricante, com no mínimo:
• princípios básicos de segurança,
• inspeção e operação, de forma compatível com o
equipamento a ser utilizado e com o ambiente esperado.
A comprovação da capacitação deve ser feita por meio de
certificado.

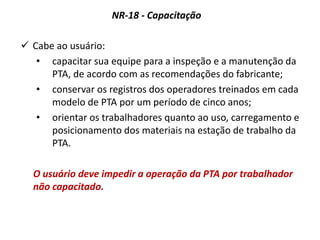

NR-18 - Capacitação
 Cabe ao usuário:
• capacitar sua equipe para a inspeção e a manutenção da
PTA, de acordo com as recomendações do fabricante;
• conservar os registros dos operadores treinados em cada
modelo de PTA por um período de cinco anos;
• orientar os trabalhadores quanto ao uso, carregamento e
posicionamento dos materiais na estação de trabalho da
PTA.
O usuário deve impedir a operação da PTA por trabalhador
não capacitado.

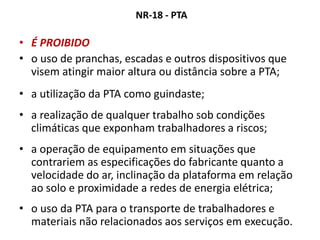

NR-18 - PTA
• É PROIBIDO
• o uso de pranchas, escadas e outros dispositivos que
visem atingir maior altura ou distância sobre a PTA;
• a utilização da PTA como guindaste;
• a realização de qualquer trabalho sob condições
climáticas que exponham trabalhadores a riscos;
• a operação de equipamento em situações que
contrariem as especificações do fabricante quanto a
velocidade do ar, inclinação da plataforma em relação
ao solo e proximidade a redes de energia elétrica;
• o uso da PTA para o transporte de trabalhadores e
materiais não relacionados aos serviços em execução.

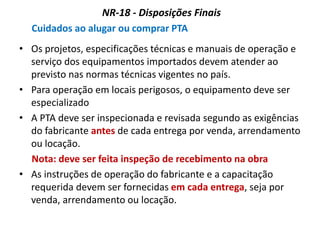

NR-18 - Disposições Finais
Cuidados ao alugar ou comprar PTA
• Os projetos, especificações técnicas e manuais de operação e
serviço dos equipamentos importados devem atender ao
previsto nas normas técnicas vigentes no país.
• Para operação em locais perigosos, o equipamento deve ser
especializado
• A PTA deve ser inspecionada e revisada segundo as exigências
do fabricante antes de cada entrega por venda, arrendamento
ou locação.
Nota: deve ser feita inspeção de recebimento na obra
• As instruções de operação do fabricante e a capacitação
requerida devem ser fornecidas em cada entrega, seja por
venda, arrendamento ou locação.

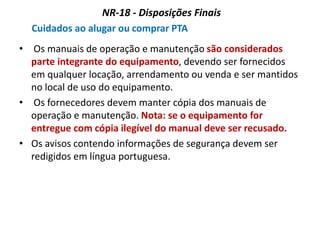

NR-18 - Disposições Finais
Cuidados ao alugar ou comprar PTA
• Os manuais de operação e manutenção são considerados
parte integrante do equipamento, devendo ser fornecidos
em qualquer locação, arrendamento ou venda e ser mantidos
no local de uso do equipamento.
• Os fornecedores devem manter cópia dos manuais de
operação e manutenção. Nota: se o equipamento for
entregue com cópia ilegível do manual deve ser recusado.
• Os avisos contendo informações de segurança devem ser
redigidos em língua portuguesa.

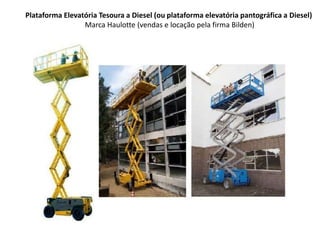

Plataforma Elevatória Tesoura a Diesel (ou plataforma elevatória pantográfica a Diesel)
Marca Haulotte (vendas e locação pela firma Bilden)

Plataforma Elevatória Tesoura a Diesel (ou plataforma elevatória pantográfica a Diesel)
Marca JLG (http://www.jlg.com/)

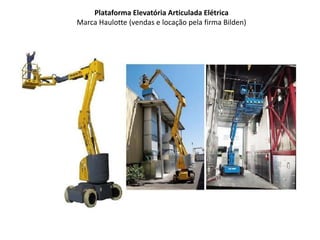

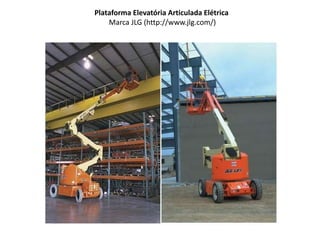

Plataforma Elevatória Articulada Elétrica

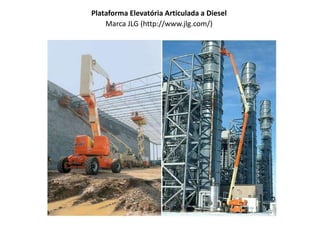

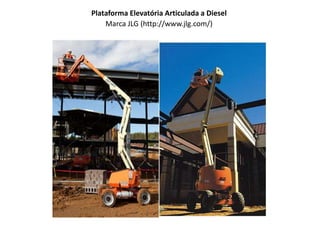

Plataforma Elevatória Articulada a Diesel

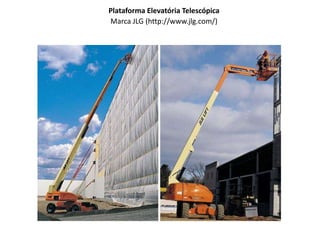

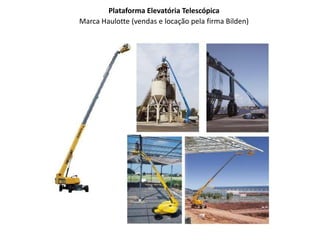

Plataforma Elevatória Telescópica

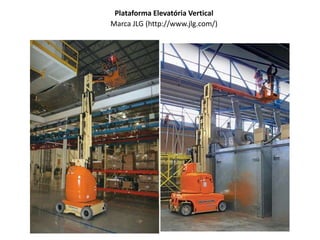

Plataforma Elevatória Vertical

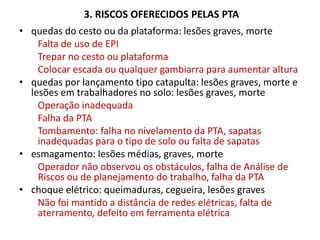

3. RISCOS OFERECIDOS PELAS PTA
• quedas do cesto ou da plataforma: lesões graves, morte
Falta de uso de EPI
Trepar no cesto ou plataforma
Colocar escada ou qualquer gambiarra para aumentar altura
• quedas por lançamento tipo catapulta: lesões graves, morte e
lesões em trabalhadores no solo: lesões graves, morte
Operação inadequada
Falha da PTA
Tombamento: falha no nivelamento da PTA, sapatas
inadequadas para o tipo de solo ou falta de sapatas
• esmagamento: lesões médias, graves, morte
Operador não observou os obstáculos, falha de Análise de
Riscos ou de planejamento do trabalho, falha da PTA
• choque elétrico: queimaduras, cegueira, lesões graves
Não foi mantido a distância de redes elétricas, falta de
aterramento, defeito em ferramenta elétrica

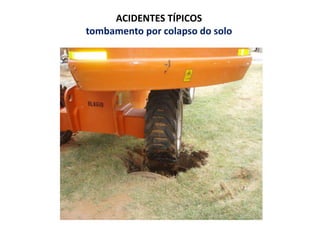

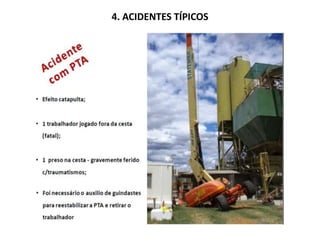

ACIDENTES TÍPICOS
tombamento por colapso do solo

ACIDENTES TÍPICOS
batida em obstáculos

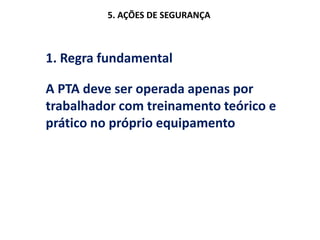

5. AÇÕES DE SEGURANÇA
1. Regra fundamental
A PTA deve ser operada apenas por
trabalhador com treinamento teórico e
prático no próprio equipamento

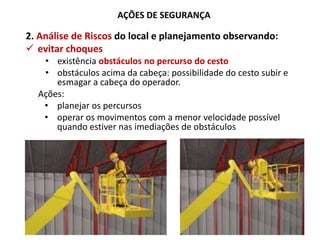

AÇÕES DE SEGURANÇA

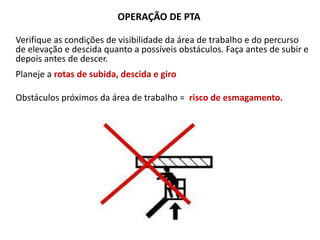

2. Análise de Riscos do local e planejamento observando:
 evitar choques
• existência obstáculos no percurso do cesto
• obstáculos acima da cabeça: possibilidade do cesto subir e
esmagar a cabeça do operador.
Ações:
• planejar os percursos
• operar os movimentos com a menor velocidade possível
quando estiver nas imediações de obstáculos

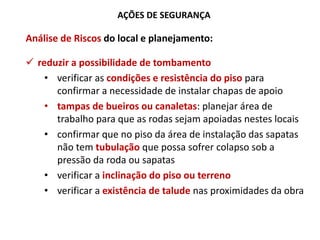

Análise de Riscos do local e planejamento:
 reduzir a possibilidade de tombamento
• verificar as condições e resistência do piso para
confirmar a necessidade de instalar chapas de apoio
• tampas de bueiros ou canaletas: planejar área de
trabalho para que as rodas sejam apoiadas nestes locais
• confirmar que no piso da área de instalação das sapatas
não tem tubulação que possa sofrer colapso sob a
pressão da roda ou sapatas
• verificar a inclinação do piso ou terreno
• verificar a existência de talude nas proximidades da obra

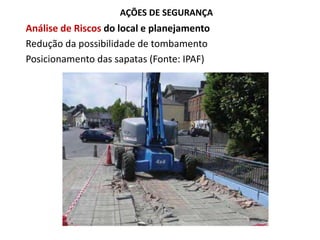

Análise de Riscos do local e planejamento
Redução da possibilidade de tombamento

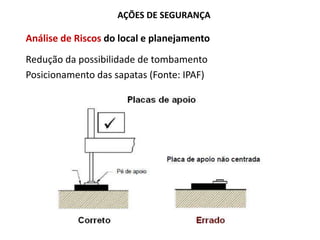

Posicionamento das sapatas (Fonte: IPAF)

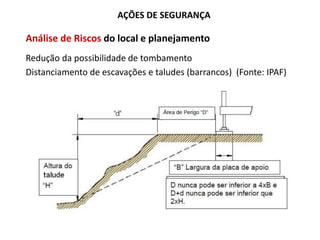

Distanciamento de escavações e taludes (barrancos) (Fonte: IPAF)

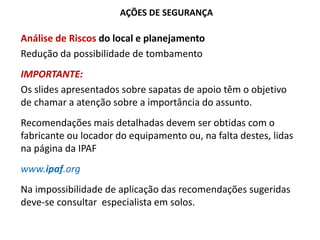

IMPORTANTE:
Os slides apresentados sobre sapatas de apoio têm o objetivo
de chamar a atenção sobre a importância do assunto.
Recomendações mais detalhadas devem ser obtidas com o
fabricante ou locador do equipamento ou, na falta destes, lidas
na página da IPAF
www.ipaf.org
Na impossibilidade de aplicação das recomendações sugeridas
deve-se consultar especialista em solos.

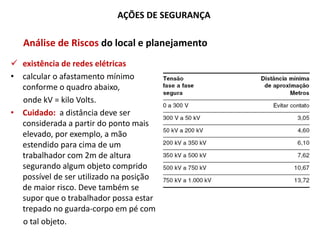

 existência de redes elétricas
• calcular o afastamento mínimo
conforme o quadro abaixo,
onde kV = kilo Volts.
• Cuidado: a distância deve ser
considerada a partir do ponto mais
elevado, por exemplo, a mão
estendido para cima de um
trabalhador com 2m de altura
segurando algum objeto comprido
possível de ser utilizado na posição
de maior risco. Deve também se
supor que o trabalhador possa estar
trepado no guarda-corpo em pé com
o tal objeto.

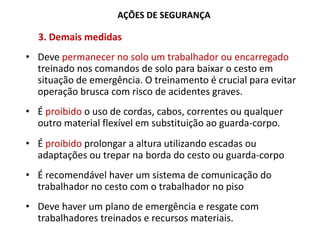

3. Demais medidas
• Deve permanecer no solo um trabalhador ou encarregado
treinado nos comandos de solo para baixar o cesto em
situação de emergência. O treinamento é crucial para evitar
operação brusca com risco de acidentes graves.
• É proibido o uso de cordas, cabos, correntes ou qualquer
outro material flexível em substituição ao guarda-corpo.
• É proibido prolongar a altura utilizando escadas ou
adaptações ou trepar na borda do cesto ou guarda-corpo
• É recomendável haver um sistema de comunicação do
trabalhador no cesto com o trabalhador no piso

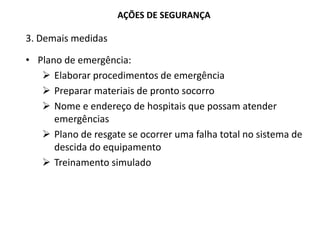

• Deve haver um plano de emergência e resgate com
trabalhadores treinados e recursos materiais.

Demais medidas
• Diálogo Diário de Segurança – DDS
• A PTA não deve ser operada ou deve ser paralisadas sob
chuva nem vento acima do especificado pelo fabricante da
PTA. Se esta informação não existe, limitar a ventos máximos
de 45 km/h (para avaliação da velocidade do vento medir
com o aparelho “anemômetro digital” ou pela Escala
Beaufort - Velocidade do Vento , em anexo).
• A PTA não deve ser operada ou deve ser paralisados ao
ameaço de tempestade elétrica pelo risco de queda de raios.
Mesmo que a tempestade esteja a kilometros de distância o
risco é grande pois o raio pode caminhar na horizontal antes
de cair.

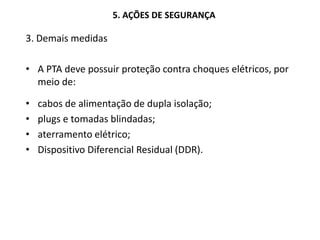

5. AÇÕES DE SEGURANÇA
3. Demais medidas
• A PTA deve possuir proteção contra choques elétricos, por
meio de:
• cabos de alimentação de dupla isolação;
• plugs e tomadas blindadas;
• aterramento elétrico;
• Dispositivo Diferencial Residual (DDR).

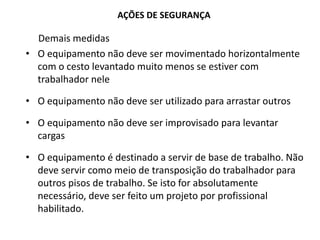

Demais medidas

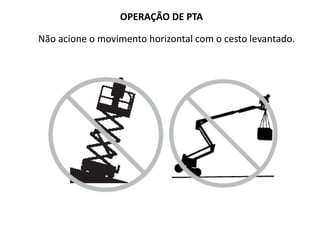

• O equipamento não deve ser movimentado horizontalmente
com o cesto levantado muito menos se estiver com
trabalhador nele
• O equipamento não deve ser utilizado para arrastar outros
• O equipamento não deve ser improvisado para levantar
cargas
• O equipamento é destinado a servir de base de trabalho. Não
deve servir como meio de transposição do trabalhador para
outros pisos de trabalho. Se isto for absolutamente
necessário, deve ser feito um projeto por profissional
habilitado.

Demais medidas

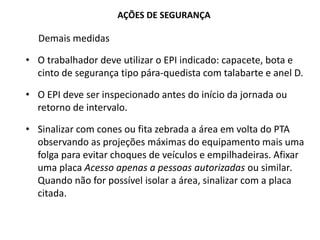

• O trabalhador deve utilizar o EPI indicado: capacete, bota e
cinto de segurança tipo pára-quedista com talabarte e anel D.
• O EPI deve ser inspecionado antes do início da jornada ou
retorno de intervalo.
• Sinalizar com cones ou fita zebrada a área em volta do PTA
observando as projeções máximas do equipamento mais uma
folga para evitar choques de veículos e empilhadeiras. Afixar
uma placa Acesso apenas a pessoas autorizadas ou similar.
Quando não for possível isolar a área, sinalizar com a placa
citada.

Demais medidas

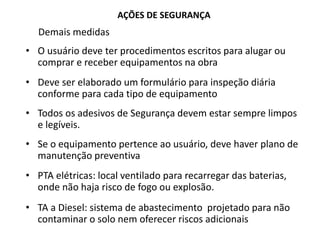

• O usuário deve ter procedimentos escritos para alugar ou
comprar e receber equipamentos na obra
• Deve ser elaborado um formulário para inspeção diária
conforme para cada tipo de equipamento
• Todos os adesivos de Segurança devem estar sempre limpos
e legíveis.
• Se o equipamento pertence ao usuário, deve haver plano de
manutenção preventiva
• PTA elétricas: local ventilado para recarregar das baterias,
onde não haja risco de fogo ou explosão.
• TA a Diesel: sistema de abastecimento projetado para não
contaminar o solo nem oferecer riscos adicionais

Demais medidas
• O operador deve estar em boas condições físicas e
emocionais
• As ferramentas devem estar de acordo com a NR-18 item
18.22, destacando-se:
devem ser inspecionadas e estar em boas condições
As extensões feitas com cabos de dupla isolação, de bitola
calculada , não podem ter emendas , devem ter pinos e
tomada
• Os trabalhadores não devem carregar ferramentas no bolso
• DDS com temas variados

3. Demais medidas
• Plano de emergência:
 Elaborar procedimentos de emergência
 Preparar materiais de pronto socorro
 Nome e endereço de hospitais que possam atender
emergências
 Plano de resgate se ocorrer uma falha total no sistema de
descida do equipamento
 Treinamento simulado

SUGESTÃO DE AÇÕES DE EMERGÊNCIAS

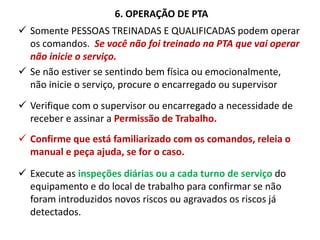

6. OPERAÇÃO DE PTA
 Somente PESSOAS TREINADAS E QUALIFICADAS podem operar
os comandos. Se você não foi treinado na PTA que vai operar
não inicie o serviço.
 Se não estiver se sentindo bem física ou emocionalmente,
não inicie o serviço, procure o encarregado ou supervisor
 Verifique com o supervisor ou encarregado a necessidade de
receber e assinar a Permissão de Trabalho.
 Confirme que está familiarizado com os comandos, releia o
manual e peça ajuda, se for o caso.
 Execute as inspeções diárias ou a cada turno de serviço do
equipamento e do local de trabalho para confirmar se não
foram introduzidos novos riscos ou agravados os riscos já
detectados.

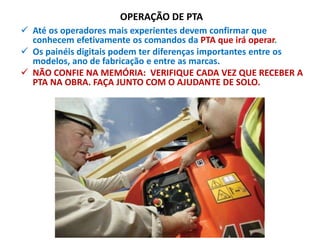

OPERAÇÃO DE PTA
 Até os operadores mais experientes devem confirmar que
conhecem efetivamente os comandos da PTA que irá operar.
 Os painéis digitais podem ter diferenças importantes entre os
modelos, ano de fabricação e entre as marcas.
 NÃO CONFIE NA MEMÓRIA: VERIFIQUE CADA VEZ QUE RECEBER A
PTA NA OBRA. FAÇA JUNTO COM O AJUDANTE DE SOLO.

inspeção visual e teste funcional da PTA antes do uso
Quem faz: operador
Quando:
 antes do uso diário ou
 antes do turno
Baseado no:
manual do fabricante ou locador de
PROCEDIMENTOS PARA A ROTINA DE VERIFICAÇÃO
DIÁRIA
Quem fornece o manual ao operador:
supervisor ou encarregado que deve obte-lo da
contratada ou da locadora
OPERAÇÃO DE PTA

OPERAÇÃO DE PTA

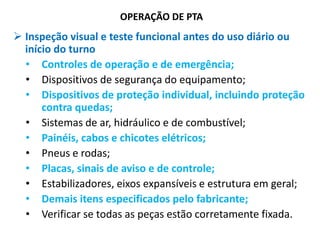

 Inspeção visual e teste funcional antes do uso diário ou
início do turno
• Controles de operação e de emergência;
• Dispositivos de segurança do equipamento;
• Dispositivos de proteção individual, incluindo proteção
contra quedas;
• Sistemas de ar, hidráulico e de combustível;
• Painéis, cabos e chicotes elétricos;
• Pneus e rodas;
• Placas, sinais de aviso e de controle;
• Estabilizadores, eixos expansíveis e estrutura em geral;
• Demais itens especificados pelo fabricante;
• Verificar se todas as peças estão corretamente fixada.

OPERAÇÃO DE PTA
Inspeção Adicional
A NR-18 prevê a manutenção do equipamento mas é
possível que isto seja feito apenas nas dependências do
proprietário.
Como medida preventiva, recomenda-se que, se o
equipamento permanecer na obra ou canteiro de obra
mais do que uma semana, o proprietário envie mecânico
ou o próprio operador faça inspeção visual e lubrificação
conforme o manual do fabricante:
 lubrificar partes móveis (para tanto serão necessários os
lubrificantes) ;
 inspecionar os elementos do filtro, óleo hidráulico, óleo do
motor e de refrigeração;
 inspeção visual dos componentes estruturais e de outros
componentes críticos, tais como elementos de fixação e
dispositivos de travamento.

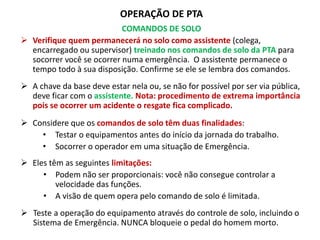

OPERAÇÃO DE PTA
COMANDOS DE SOLO
 Verifique quem permanecerá no solo como assistente (colega,
encarregado ou supervisor) treinado nos comandos de solo da PTA para
socorrer você se ocorrer numa emergência. O assistente permanece o
tempo todo à sua disposição. Confirme se ele se lembra dos comandos.
 A chave da base deve estar nela ou, se não for possível por ser via pública,
deve ficar com o assistente. Nota: procedimento de extrema importância
pois se ocorrer um acidente o resgate fica complicado.
 Considere que os comandos de solo têm duas finalidades:
• Testar o equipamentos antes do início da jornada do trabalho.
• Socorrer o operador em uma situação de Emergência.
 Eles têm as seguintes limitações:
• Podem não ser proporcionais: você não consegue controlar a
velocidade das funções.
• A visão de quem opera pelo comando de solo é limitada.
 Teste a operação do equipamento através do controle de solo, incluindo o
Sistema de Emergência. NUNCA bloqueie o pedal do homem morto.

OPERAÇÃO DE PTA

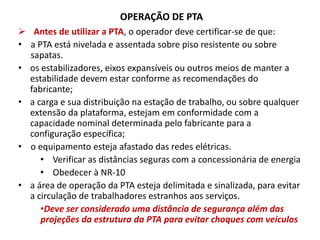

 Antes de utilizar a PTA, o operador deve certificar-se de que:
• a PTA está nivelada e assentada sobre piso resistente ou sobre
sapatas.
• os estabilizadores, eixos expansíveis ou outros meios de manter a
estabilidade devem estar conforme as recomendações do
fabricante;
• a carga e sua distribuição na estação de trabalho, ou sobre qualquer
extensão da plataforma, estejam em conformidade com a
capacidade nominal determinada pelo fabricante para a
configuração específica;
• o equipamento esteja afastado das redes elétricas.
• Verificar as distâncias seguras com a concessionária de energia
• Obedecer à NR-10
• a área de operação da PTA esteja delimitada e sinalizada, para evitar
a circulação de trabalhadores estranhos aos serviços.
•Deve ser considerado uma distância de segurança além das
projeções da estrutura da PTA para evitar choques com veículos

OPERAÇÃO DE PTA
Verifique as condições de visibilidade da área de trabalho e do percurso
de elevação e descida quanto a possíveis obstáculos. Faça antes de subir e
depois antes de descer.
Planeje a rotas de subida, descida e giro
Obstáculos próximos da área de trabalho = risco de esmagamento.

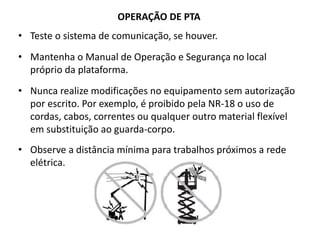

OPERAÇÃO DE PTA
• Teste o sistema de comunicação, se houver.
• Mantenha o Manual de Operação e Segurança no local
próprio da plataforma.
• Nunca realize modificações no equipamento sem autorização
por escrito. Por exemplo, é proibido pela NR-18 o uso de
cordas, cabos, correntes ou qualquer outro material flexível
em substituição ao guarda-corpo.
• Observe a distância mínima para trabalhos próximos a rede
elétrica.

OPERAÇÃO DE PTA

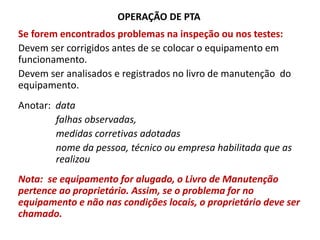

Se forem encontrados problemas na inspeção ou nos testes:
Devem ser corrigidos antes de se colocar o equipamento em
funcionamento.
Devem ser analisados e registrados no livro de manutenção do
equipamento.
Anotar: data
falhas observadas,
medidas corretivas adotadas
nome da pessoa, técnico ou empresa habilitada que as
realizou
Nota: se equipamento for alugado, o Livro de Manutenção
pertence ao proprietário. Assim, se o problema for no
equipamento e não nas condições locais, o proprietário deve ser
chamado.

OPERAÇÃO DE PTA
• Evitar sobrecarga: A capacidade nominal de carga não pode
ser ultrapassada em nenhuma hipótese.
Observe a capacidade de carga bem como a quantidade de
pessoas (somente 2)
Exemplo

OPERAÇÃO DE PTA
 Não encostar a PTA junto a outro objeto ou estrutura para lhe dar
equilíbrio.
 Cuidado: se há outros equipamentos móveis ou veículos no local,
tomar as precauções especiais, especificadas em projeto ou ordem
de serviço.
 A PTA não deve ser operada quando posicionada sobre
caminhões
• trailers
• carros
• veículos flutuantes
• estradas de ferro
• andaimes
• outros veículos
• vias e equipamentos similares
a menos que tenha sido projetada para este fim

OPERAÇÃO DE PTA

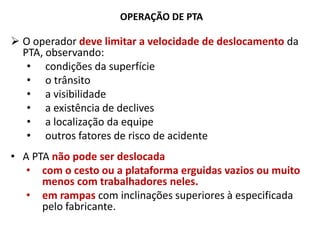

 O operador deve limitar a velocidade de deslocamento da
PTA, observando:
• condições da superfície
• o trânsito
• a visibilidade
• a existência de declives
• a localização da equipe
• outros fatores de risco de acidente
• A PTA não pode ser deslocada
• com o cesto ou a plataforma erguidas vazios ou muito
menos com trabalhadores neles.
• em rampas com inclinações superiores à especificada
pelo fabricante.

OPERAÇÃO DE PTA
Não acione o movimento horizontal com o cesto levantado.

OPERAÇÃO DE PTA
Durante o uso da PTA, o operador deve confirmar que:
• a superfície de operação esteja de acordo com as condições
especificadas pelo fabricante e projeto;
• os obstáculos aéreos tenham sido removidos ou estejam a
uma distância adequada, de acordo com o projeto;
• inexistam condições climáticas que possam obrigar a
paralisação das atividades (chuva, ventos acima de 45 km/h e
tempestades elétricas mesmo que a kilometros de distância);
• estejam presentes no local somente as pessoas autorizadas;
• não existam riscos adicionais de acidentes.

OPERAÇÃO DE PTA

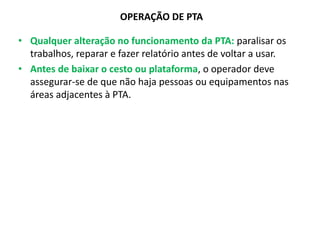

• Qualquer alteração no funcionamento da PTA: paralisar os
trabalhos, reparar e fazer relatório antes de voltar a usar.
• Antes de baixar o cesto ou plataforma, o operador deve
assegurar-se de que não haja pessoas ou equipamentos nas
áreas adjacentes à PTA.

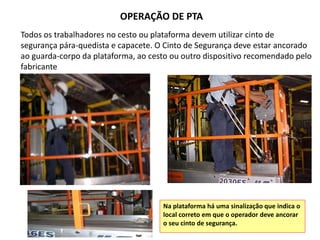

OPERAÇÃO DE PTA
Todos os trabalhadores no cesto ou plataforma devem utilizar cinto de
segurança pára-quedista e capacete. O Cinto de Segurança deve estar ancorado
ao guarda-corpo da plataforma, ao cesto ou outro dispositivo recomendado pelo
fabricante
Na plataforma há uma sinalização que indica o
local correto em que o operador deve ancorar
o seu cinto de segurança.

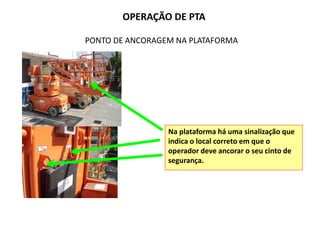

PONTO DE ANCORAGEM NA PLATAFORMA
Na plataforma há uma sinalização que
indica o local correto em que o
operador deve ancorar o seu cinto de
segurança.
OPERAÇÃO DE PTA

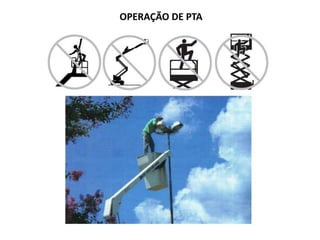

OPERAÇÃO DE PTA

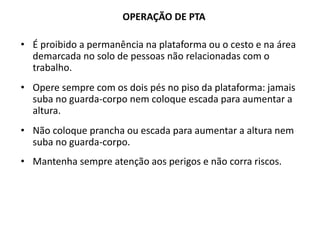

• É proibido a permanência na plataforma ou o cesto e na área
demarcada no solo de pessoas não relacionadas com o
trabalho.
• Opere sempre com os dois pés no piso da plataforma: jamais
suba no guarda-corpo nem coloque escada para aumentar a
altura.
• Não coloque prancha ou escada para aumentar a altura nem
suba no guarda-corpo.
• Mantenha sempre atenção aos perigos e não corra riscos.

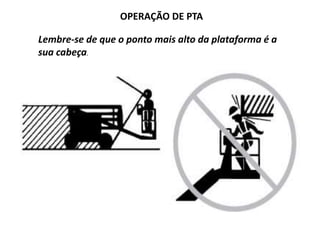

OPERAÇÃO DE PTA
Lembre-se de que o ponto mais alto da plataforma é a
sua cabeça.

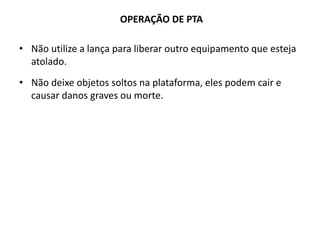

• Não utilize a lança para liberar outro equipamento que esteja
atolado.
• Não deixe objetos soltos na plataforma, eles podem cair e
causar danos graves ou morte.
OPERAÇÃO DE PTA

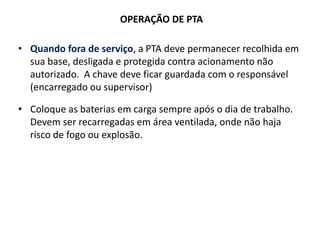

OPERAÇÃO DE PTA
• Quando fora de serviço, a PTA deve permanecer recolhida em
sua base, desligada e protegida contra acionamento não
autorizado. A chave deve ficar guardada com o responsável
(encarregado ou supervisor)
• Coloque as baterias em carga sempre após o dia de trabalho.
Devem ser recarregadas em área ventilada, onde não haja
risco de fogo ou explosão.

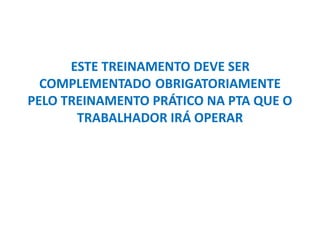

ESTE TREINAMENTO DEVE SER
COMPLEMENTADO OBRIGATORIAMENTE
PELO TREINAMENTO PRÁTICO NA PTA QUE O
TRABALHADOR IRÁ OPERAR

Pta

Mais conteúdo relacionado

Mais procurados

Semelhante a Pta

Mais de RogrioTorresTorres

Último

Pta
