Este documento discute os diferentes tipos de transmissão de dados entre sistemas de comunicação. Descreve (1) transmissões em série e paralelo, (2) transmissões simplex, half-duplex e full-duplex, (3) transmissões unicast, multicast e broadcast, (4) transmissões baseband e broadband, e (5) transmissões síncronas e assíncronas.

1. Módulo I - Comunicação de Dados
Liliana Cunha

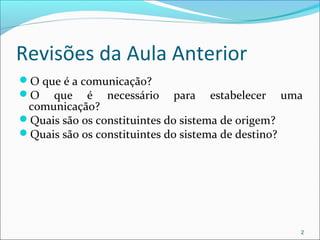

2. Revisões da Aula Anterior
O que é a comunicação?
O que é necessário para estabelecer uma
comunicação?
Quais são os constituintes do sistema de origem?
Quais são os constituintes do sistema de destino?
2

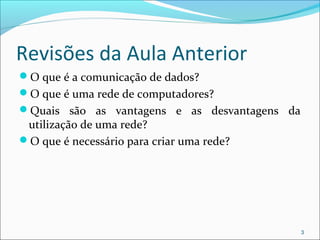

3. Revisões da Aula Anterior
O que é a comunicação de dados?
O que é uma rede de computadores?
Quais são as vantagens e as desvantagens da
utilização de uma rede?
O que é necessário para criar uma rede?
3

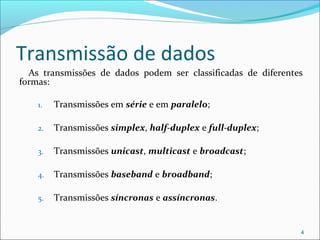

4. Transmissão de dados
As transmissões de dados podem ser classificadas de diferentes
formas:
1. Transmissões em série e em paralelo;
2. Transmissões simplex, half-duplex e full-duplex;
3. Transmissões unicast, multicast e broadcast;
4. Transmissões baseband e broadband;
5. Transmissões síncronas e assíncronas.
4

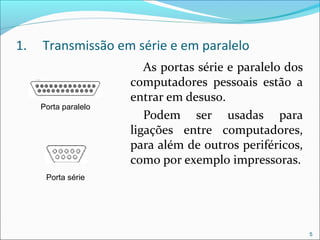

5. 1. Transmissão em série e em paralelo
As portas série e paralelo dos
computadores pessoais estão a
entrar em desuso.
Podem ser usadas para
ligações entre computadores,
para além de outros periféricos,
como por exemplo impressoras.
5
Porta paralelo
Porta série

6. 1. Transmissão em série e em paralelo (cont.)
a)Transmissão em série:
Os bits de dados que são
enviados num dado sentido
seguem por um único fio de
cabo, ou seja, seguem “em fila”.
No entanto, as portas e os
cabos série permitem a
comunicação simultânea nos
dois sentidos.
6

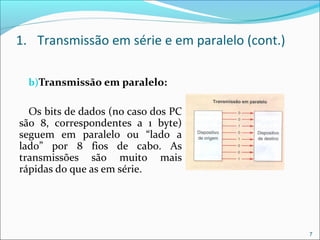

7. 1. Transmissão em série e em paralelo (cont.)
b)Transmissão em paralelo:
Os bits de dados (no caso dos PC
são 8, correspondentes a 1 byte)
seguem em paralelo ou “lado a
lado” por 8 fios de cabo. As
transmissões são muito mais
rápidas do que as em série.
7

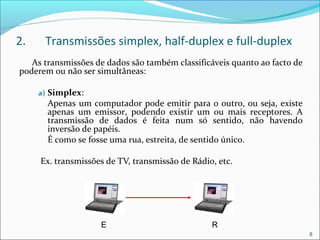

8. 2. Transmissões simplex, half-duplex e full-duplex
As transmissões de dados são também classificáveis quanto ao facto de
poderem ou não ser simultâneas:
a) Simplex:
Apenas um computador pode emitir para o outro, ou seja, existe
apenas um emissor, podendo existir um ou mais receptores. A
transmissão de dados é feita num só sentido, não havendo
inversão de papéis.
É como se fosse uma rua, estreita, de sentido único.
Ex. transmissões de TV, transmissão de Rádio, etc.
8
E R

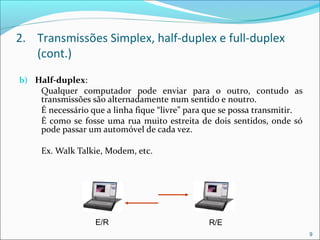

9. 2. Transmissões Simplex, half-duplex e full-duplex
(cont.)
b) Half-duplex:
Qualquer computador pode enviar para o outro, contudo as
transmissões são alternadamente num sentido e noutro.
É necessário que a linha fique “livre” para que se possa transmitir.
É como se fosse uma rua muito estreita de dois sentidos, onde só
pode passar um automóvel de cada vez.
Ex. Walk Talkie, Modem, etc.
9
E/R R/E

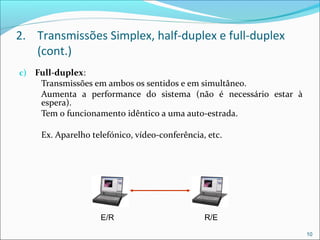

10. 2. Transmissões Simplex, half-duplex e full-duplex
(cont.)
c) Full-duplex:
Transmissões em ambos os sentidos e em simultâneo.
Aumenta a performance do sistema (não é necessário estar à
espera).
Tem o funcionamento idêntico a uma auto-estrada.
Ex. Aparelho telefónico, vídeo-conferência, etc.
10
E/R R/E

11. 3. Transmissões unicast, multicast e broadcast
a) Unicast:
Transmissão feita por um
emissor, destinada a
apenas um receptor na
rede.
É viável graças ao facto de
cada posto da rede ter um
endereço único.
11

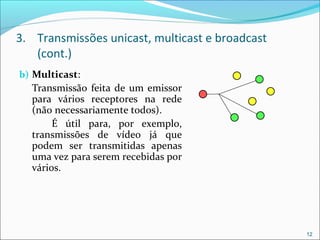

12. 3. Transmissões unicast, multicast e broadcast
(cont.)
b) Multicast:
Transmissão feita de um emissor
para vários receptores na rede
(não necessariamente todos).
É útil para, por exemplo,
transmissões de vídeo já que
podem ser transmitidas apenas
uma vez para serem recebidas por
vários.
12

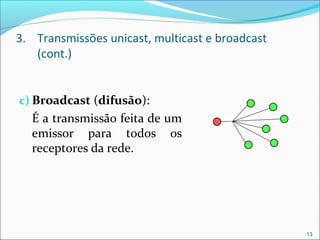

13. 3. Transmissões unicast, multicast e broadcast
(cont.)
c) Broadcast (difusão):
É a transmissão feita de um
emissor para todos os
receptores da rede.
13

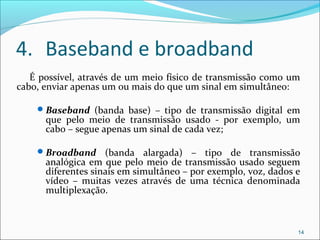

14. 4. Baseband e broadband
É possível, através de um meio físico de transmissão como um
cabo, enviar apenas um ou mais do que um sinal em simultâneo:
Baseband (banda base) – tipo de transmissão digital em
que pelo meio de transmissão usado - por exemplo, um
cabo – segue apenas um sinal de cada vez;
Broadband (banda alargada) – tipo de transmissão
analógica em que pelo meio de transmissão usado seguem
diferentes sinais em simultâneo – por exemplo, voz, dados e
vídeo – muitas vezes através de uma técnica denominada
multiplexação.
14

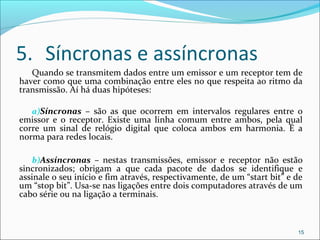

15. 5. Síncronas e assíncronas
Quando se transmitem dados entre um emissor e um receptor tem de
haver como que uma combinação entre eles no que respeita ao ritmo da
transmissão. Aí há duas hipóteses:
a)Síncronas – são as que ocorrem em intervalos regulares entre o
emissor e o receptor. Existe uma linha comum entre ambos, pela qual
corre um sinal de relógio digital que coloca ambos em harmonia. É a
norma para redes locais.
b)Assíncronas – nestas transmissões, emissor e receptor não estão
sincronizados; obrigam a que cada pacote de dados se identifique e
assinale o seu início e fim através, respectivamente, de um “start bit” e de
um “stop bit”. Usa-se nas ligações entre dois computadores através de um
cabo série ou na ligação a terminais.
15
