Redes de Comunicação
Comunicação de dados

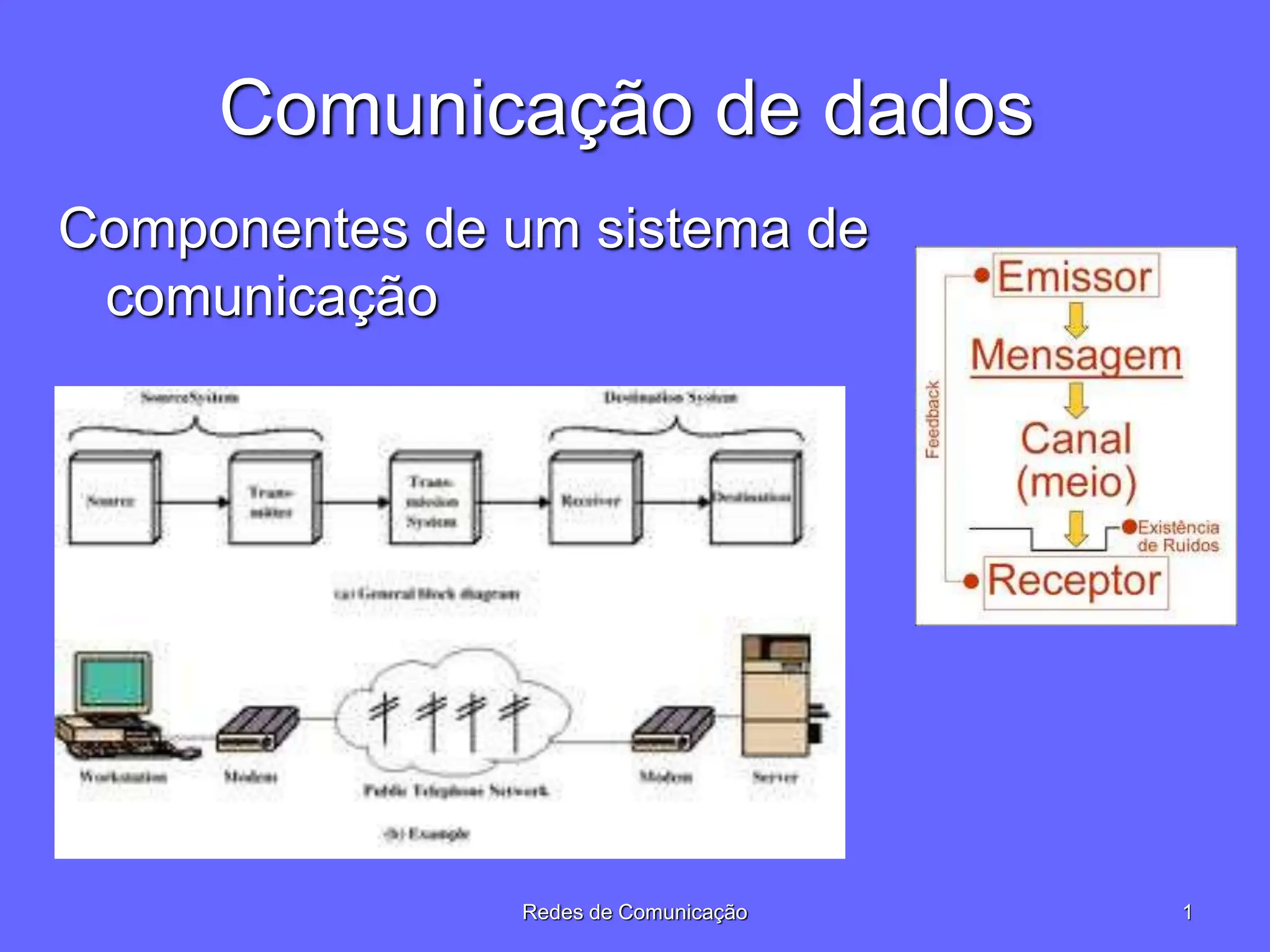

Componentes de um sistema de
comunicação
2
Redes de Comunicação
Sistemas Simplex, Half-Duplex e Full-
Duplex

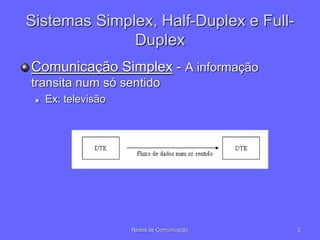

Comunicação Simplex - A informação
transita num só sentido
 Ex: televisão
3
Redes de Comunicação
Sistemas Simplex, Half-Duplex e Full-
Duplex

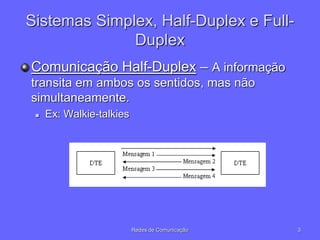

Comunicação Half-Duplex – A informação
transita em ambos os sentidos, mas não
simultaneamente.
 Ex: Walkie-talkies
4
Redes de Comunicação
Sistemas Simplex, Half-Duplex e Full-
Duplex

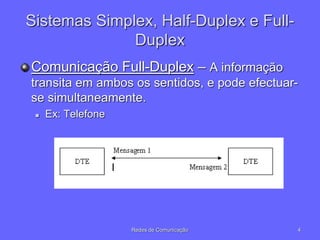

Comunicação Full-Duplex – A informação
transita em ambos os sentidos, e pode efectuar-
se simultaneamente.
 Ex: Telefone
5
Redes de Comunicação

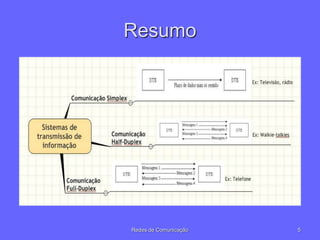

Resumo
Transmissão de sistemas
analógicos e digitais
Existem dois tipos de sinais (informação):

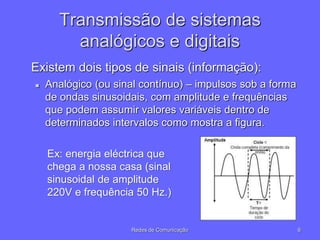

 Analógico (ou sinal contínuo) – impulsos sob a forma
de ondas sinusoidais, com amplitude e frequências
que podem assumir valores variáveis dentro de
determinados intervalos como mostra a figura.
6
Redes de Comunicação
Ex: energia eléctrica que
chega a nossa casa (sinal
sinusoidal de amplitude
220V e frequência 50 Hz.)

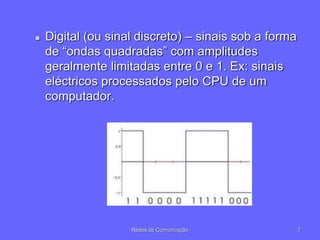

 Digital (ou sinal discreto) – sinais sob a forma
de “ondas quadradas” com amplitudes
geralmente limitadas entre 0 e 1. Ex: sinais
eléctricos processados pelo CPU de um
computador.
7
Redes de Comunicação
Codificação
e modelação

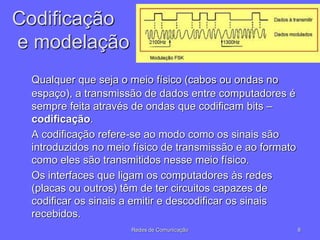

Qualquer que seja o meio físico (cabos ou ondas no
espaço), a transmissão de dados entre computadores é
sempre feita através de ondas que codificam bits –
codificação.
A codificação refere-se ao modo como os sinais são
introduzidos no meio físico de transmissão e ao formato
como eles são transmitidos nesse meio físico.
Os interfaces que ligam os computadores às redes
(placas ou outros) têm de ter circuitos capazes de
codificar os sinais a emitir e descodificar os sinais
recebidos.
8
Redes de Comunicação

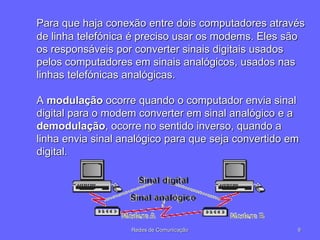

Para que haja conexão entre dois computadores através
de linha telefónica é preciso usar os modems. Eles são
os responsáveis por converter sinais digitais usados
pelos computadores em sinais analógicos, usados nas
linhas telefónicas analógicas.
A modulação ocorre quando o computador envia sinal
digital para o modem converter em sinal analógico e a
demodulação, ocorre no sentido inverso, quando a
linha envia sinal analógico para que seja convertido em
digital.
9
Redes de Comunicação
Técnicas de conversão analógico-digital

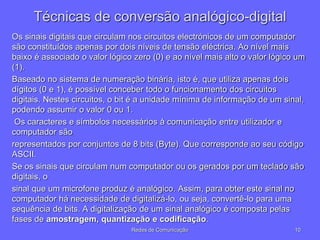

Os sinais digitais que circulam nos circuitos electrónicos de um computador
são constituídos apenas por dois níveis de tensão eléctrica. Ao nível mais
baixo é associado o valor lógico zero (0) e ao nível mais alto o valor lógico um
(1).
Baseado no sistema de numeração binária, isto é, que utiliza apenas dois
dígitos (0 e 1), é possível conceber todo o funcionamento dos circuitos
digitais. Nestes circuitos, o bit é a unidade mínima de informação de um sinal,
podendo assumir o valor 0 ou 1.
Os caracteres e símbolos necessários à comunicação entre utilizador e
computador são
representados por conjuntos de 8 bits (Byte). Que corresponde ao seu código
ASCII.
Se os sinais que circulam num computador ou os gerados por um teclado são
digitais, o
sinal que um microfone produz é analógico. Assim, para obter este sinal no
computador há necessidade de digitalizá-lo, ou seja, convertê-lo para uma
sequência de bits. A digitalização de um sinal analógico é composta pelas
fases de amostragem, quantização e codificação.
10
Redes de Comunicação

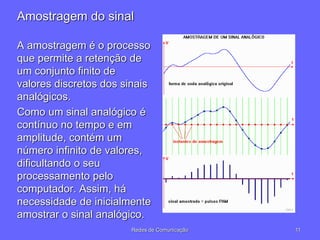

Amostragem do sinal
A amostragem é o processo
que permite a retenção de
um conjunto finito de
valores discretos dos sinais
analógicos.
Como um sinal analógico é
contínuo no tempo e em
amplitude, contém um
número infinito de valores,
dificultando o seu
processamento pelo
computador. Assim, há
necessidade de inicialmente
amostrar o sinal analógico.
11
Redes de Comunicação
Quantização
Depois de amostrado o sinal analógico, sob a forma de
amostras é preciso quantizar ou quantificar a infinidade de
valores que a amplitude do sinal apresenta. O circuito
electrónico que efectua esta conversão designa-se por
conversor analógico-digital. Quantizar um sinal significa
atribuir-lhe um determinado valor numa gama de níveis.
Assim, por exemplo, um sinal com uma amplitude de 8,3 V
poderia ser quantizado para um valor inteiro acima ou
abaixo dele. Devido a este arredondamento, origina-se um
erro de quantização resultante da diferença de amplitude
entre o sinal quantizado e o sinal real.
12
Redes de Comunicação
13
Redes de Comunicação

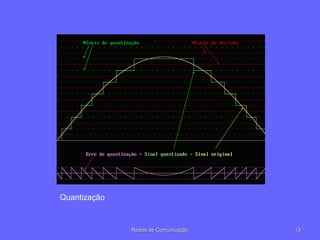

Quantização
Codificação
Os valores das amplitudes, depois de quantizados,
precisam de ser codificados para poderem ser
representados por uma sequência de bits com valor 0 ou 1.

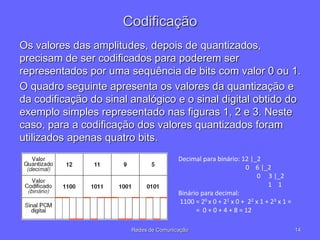

O quadro seguinte apresenta os valores da quantização e
da codificação do sinal analógico e o sinal digital obtido do
exemplo simples representado nas figuras 1, 2 e 3. Neste
caso, para a codificação dos valores quantizados foram
utilizados apenas quatro bits.
14
Redes de Comunicação
Decimal para binário: 12 |_2
0 6 |_2
0 3 |_2
1 1
Binário para decimal:
1100 = 20 x 0 + 21 x 0 + 22 x 1 + 23 x 1 =
= 0 + 0 + 4 + 8 = 12
Tipos de modelação
Modelação por amplitude (AM) – com esta técnica faz-
se com que as ondas variem em amplitude: uma
amplitude codifica um sinal (por ex., o bit 1) e uma outra
amplitude codifica o outro sinal (o bit 0).
Modelação por frequência (FM) - nesta técnica faz-se
com que as ondas variem em frequência ou número de
ciclos por segundo (hertzs): uma frequência codifica um
sinal e uma outra codifica o outro.
Modelação por fase (PM) – com este método faz-se
variar a fase das ondas; as variações podem ser
múltiplas e cada variação de fase de uma onda pode
codificar vários sinais (bits)
15
Redes de Comunicação

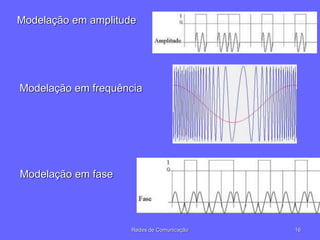

Modelação em amplitude
16
Redes de Comunicação
Modelação em fase
Modelação em frequência
