1. Sistemas de Comunicação

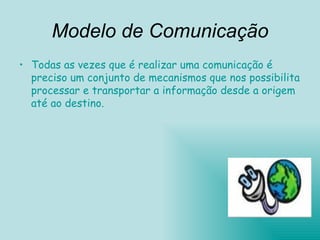

2. Modelo de Comunicação Todas as vezes que é realizar uma comunicação é preciso um conjunto de mecanismos que nos possibilita processar e transportar a informação desde a origem até ao destino.

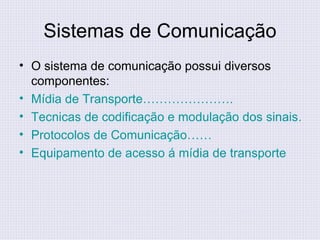

3. Sistemas de Comunicação O sistema de comunicação possui diversos componentes: Mídia de Transporte…………………. Tecnicas de codificação e modulação dos sinais…. Protocolos de Comunicação…… Equipamento de acesso á mídia de transporte

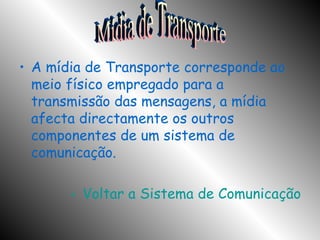

4. A mídia de Transporte corresponde ao meio físico empregado para a transmissão das mensagens, a mídia afecta directamente os outros componentes de um sistema de comunicação. Voltar a Sistema de Comunicação Mídia de Transporte

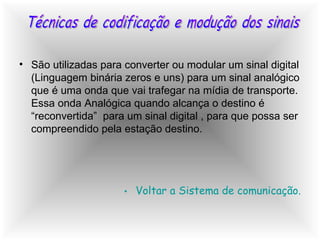

5. São utilizadas para converter ou modular um sinal digital (Linguagem binária zeros e uns) para um sinal analógico que é uma onda que vai trafegar na mídia de transporte. Essa onda Analógica quando alcança o destino é “reconvertida” para um sinal digital , para que possa ser compreendido pela estação destino. Voltar a Sistema de comunicação. Técnicas de codificação e modução dos sinais

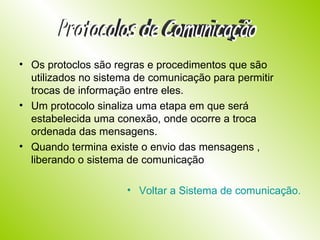

6. Os protoclos são regras e procedimentos que são utilizados no sistema de comunicação para permitir trocas de informação entre eles. Um protocolo sinaliza uma etapa em que será estabelecida uma conexão, onde ocorre a troca ordenada das mensagens. Quando termina existe o envio das mensagens , liberando o sistema de comunicação Voltar a Sistema de comunicação. Protocolos de Comunicação

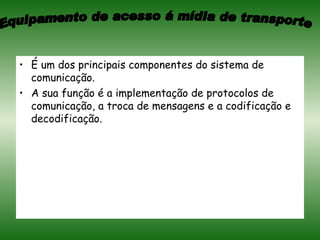

7. É um dos principais componentes do sistema de comunicação. A sua função é a implementação de protocolos de comunicação, a troca de mensagens e a codificação e decodificação. Equipamento de acesso á mídia de transporte

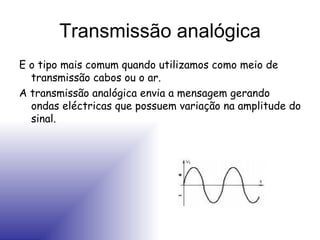

8. Transmissão analógica E o tipo mais comum quando utilizamos como meio de transmissão cabos ou o ar. A transmissão analógica envia a mensagem gerando ondas eléctricas que possuem variação na amplitude do sinal.

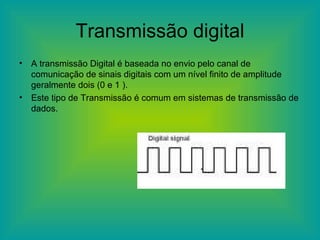

9. Transmissão digital A transmissão Digital é baseada no envio pelo canal de comunicação de sinais digitais com um nível finito de amplitude geralmente dois (0 e 1 ). Este tipo de Transmissão é comum em sistemas de transmissão de dados.

10. Modulação e Codificação

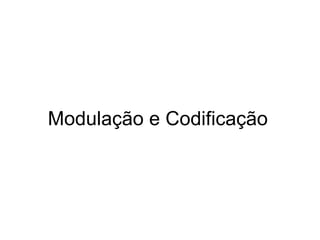

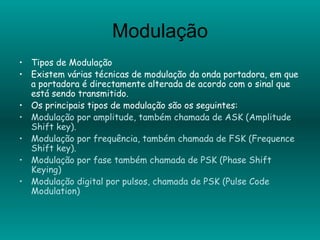

11. Modulação Tipos de Modulação Existem várias técnicas de modulação da onda portadora, em que a portadora é directamente alterada de acordo com o sinal que está sendo transmitido. Os principais tipos de modulação são os seguintes: Modulação por amplitude, também chamada de ASK (Amplitude Shift key). Modulação por frequência, também chamada de FSK (Frequence Shift key). Modulação por fase também chamada de PSK (Phase Shift Keying) Modulação digital por pulsos, chamada de PSK (Pulse Code Modulation)

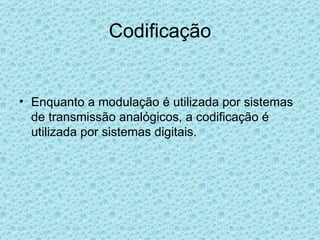

12. Codificação Enquanto a modulação é utilizada por sistemas de transmissão analógicos, a codificação é utilizada por sistemas digitais.

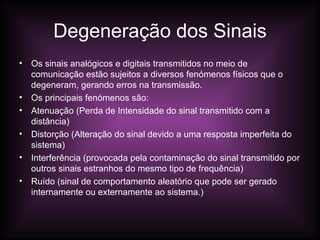

13. Degeneração dos Sinais Os sinais analógicos e digitais transmitidos no meio de comunicação estão sujeitos a diversos fenómenos físicos que o degeneram, gerando erros na transmissão. Os principais fenómenos são: Atenuação (Perda de Intensidade do sinal transmitido com a distância) Distorção (Alteração do sinal devido a uma resposta imperfeita do sistema) Interferência (provocada pela contaminação do sinal transmitido por outros sinais estranhos do mesmo tipo de frequência) Ruído (sinal de comportamento aleatório que pode ser gerado internamente ou externamente ao sistema.)

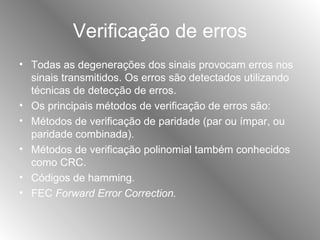

14. Verificação de erros Todas as degenerações dos sinais provocam erros nos sinais transmitidos. Os erros são detectados utilizando técnicas de detecção de erros. Os principais métodos de verificação de erros são: Métodos de verificação de paridade (par ou ímpar, ou paridade combinada). Métodos de verificação polinomial também conhecidos como CRC. Códigos de hamming. FEC Forward Error Correction.

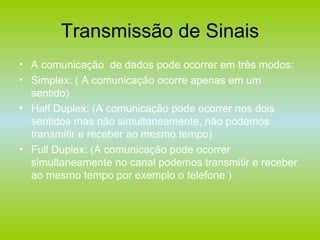

15. Transmissão de Sinais A comunicação de dados pode ocorrer em três modos: Simplex: ( A comunicação ocorre apenas em um sentido) Half Duplex: (A comunicação pode ocorrer nos dois sentidos mas não simultaneamente, não podemos transmitir e receber ao mesmo tempo) Full Duplex: (A comunicação pode ocorrer simultaneamente no canal podemos transmitir e receber ao mesmo tempo por exemplo o telefone )

16. Transmissões Transmissão síncrona: Este tipo de Transmissão é mais eficiente, porém necessita de tempo de sincronismo e de um meio de transmissão mais confiável em virtude de os dados serem transferidos em blocos. Transmissão assíncrona: É mais adaptável á velocidade e qualidade da linha e não necessita de sincronismo, mas é menos eficiente do que a transmissão síncrona.

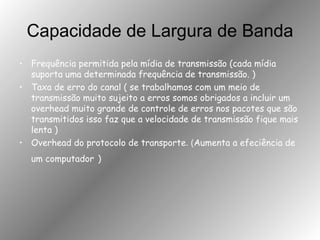

17. Capacidade de Largura de Banda Frequência permitida pela mídia de transmissão (cada mídia suporta uma determinada frequência de transmissão. ) Taxa de erro do canal ( se trabalhamos com um meio de transmissão muito sujeito a erros somos obrigados a incluir um overhead muito grande de controle de erros nos pacotes que são transmitidos isso faz que a velocidade de transmissão fique mais lenta ) Overhead do protocolo de transporte . ( Aumenta a efeciência de um computador )

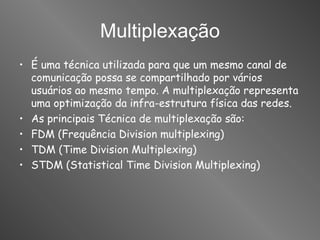

18. Multiplexação É uma técnica utilizada para que um mesmo canal de comunicação possa se compartilhado por vários usuários ao mesmo tempo. A multiplexação representa uma optimização da infra-estrutura física das redes. As principais Técnica de multiplexação são: FDM (Frequência Division multiplexing) TDM (Time Division Multiplexing) STDM (Statistical Time Division Multiplexing)

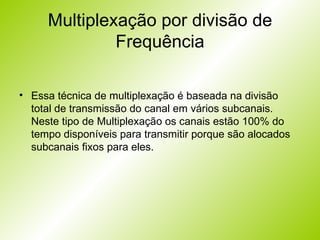

19. Multiplexação por divisão de Frequência Essa técnica de multiplexação é baseada na divisão total de transmissão do canal em vários subcanais. Neste tipo de Multiplexação os canais estão 100% do tempo disponíveis para transmitir porque são alocados subcanais fixos para eles.

20. Multiplexação por Divisão de Tempo É baseada na divisão do tempo de transmissão do canal em pequenos slots. Cada canal ocupa um slot fixo em determinado instante. É a técnica mais adequada para a transmissão de sinais digitais.

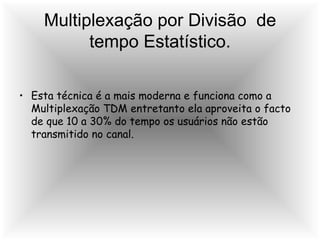

21. Multiplexação por Divisão de tempo Estatístico. Esta técnica é a mais moderna e funciona como a Multiplexação TDM entretanto ela aproveita o facto de que 10 a 30% do tempo os usuários não estão transmitido no canal.

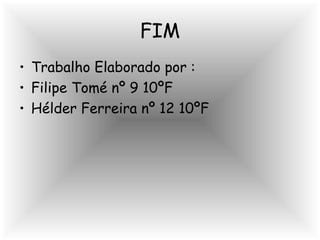

22. FIM Trabalho Elaborado por : Filipe Tomé nº 9 10ºF Hélder Ferreira nº 12 10ºF
