1. ANO LECTIVO
2013 / 2014

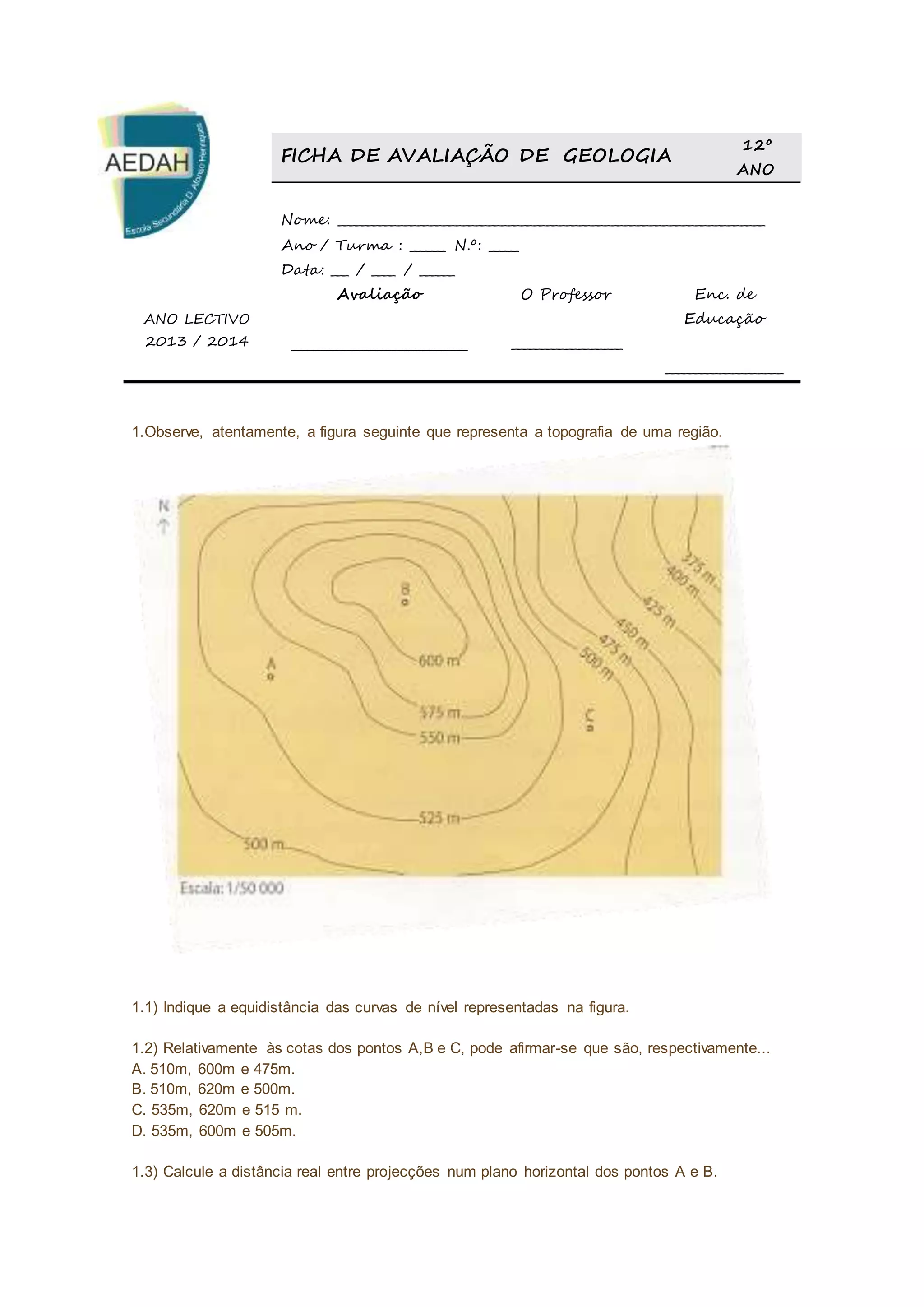

FICHA DE AVALIAÇÃO DE GEOLOGIA
1.Observe, atentamente, a figura seguinte que representa a topografia de uma região.
1.1) Indique a equidistância das curvas de nível representadas na figura.
1.2) Relativamente às cotas dos pontos A,B e C, pode afirmar-se que são, respectivamente...
A. 510m, 600m e 475m.
B. 510m, 620m e 500m.
C. 535m, 620m e 515 m.
D. 535m, 600m e 505m.
1.3) Calcule a distância real entre projecções num plano horizontal dos pontos A e B.
12º
ANO
Nome: ___________________________________________________________________
Ano / Turma : ______ N.º: _____
Data: ___ / ____ / ______
Avaliação
____________________________
O Professor
__________________
Enc. de
Educação
___________________

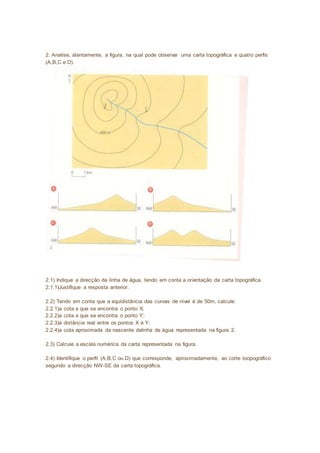

2. 2. Analise, atentamente, a figura, na qual pode observar uma carta topográfica e quatro perfis
(A,B,C e D).
2.1) Indique a direcção da linha de água, tendo em conta a orientação da carta topográfica.
2.1.1)Justifique a resposta anterior.
2.2) Tendo em conta que a equidistância das curvas de nível é de 50m, calcule:
2.2.1)a cota a que se encontra o ponto X;
2.2.2)a cota a que se encontra o ponto Y;
2.2.3)a distância real entre os pontos X e Y;
2.2.4)a cota aproximada da nascente dalinha de água representada na figura 2.
2.3) Calcule a escala numérica da carta representada na figura.
2.4) Identifique o perfil (A,B,C ou D) que corresponde, aproximadamente, ao corte toopográfico
segundo a direcção NW-SE da carta topográfica.
