1. Imagens de TAC de corte axial do abdome mostrando estruturas anatômicas como fígado, baço, rins, intestinos e vasos sanguíneos. 2. Reconstrução 3D do abdome identificando pulmões, músculos pélvicos, ossos pélvicos e vasos abdominais. 3. Serie de imagens descrevendo a anatomia abdominal em detalhes.

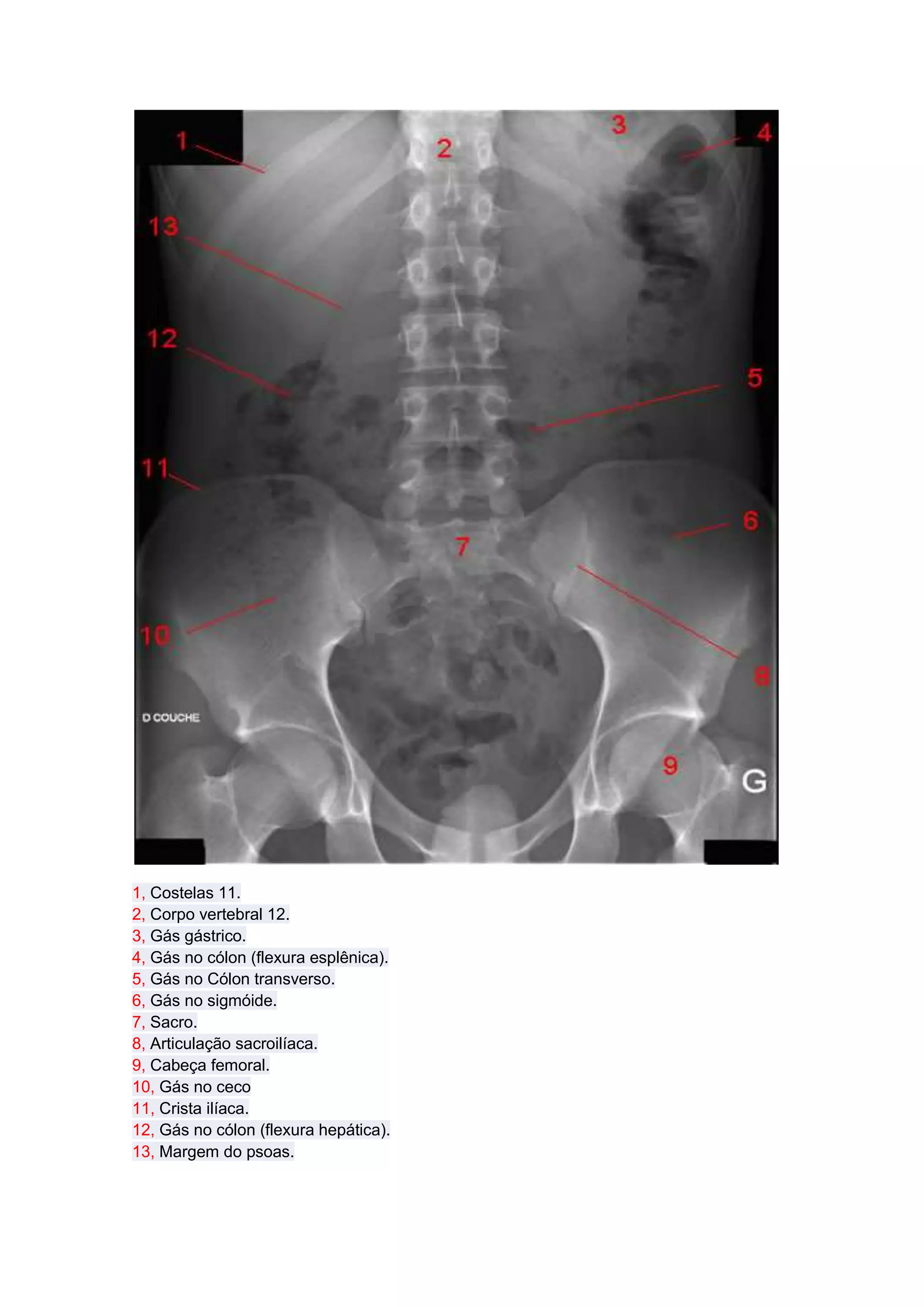

1. 1, Costelas 11.
2, Corpo vertebral 12.
3, Gás gástrico.
4, Gás no cólon (flexura esplênica).
5, Gás no Cólon transverso.
6, Gás no sigmóide.
7, Sacro.
8, Articulação sacroilíaca.
9, Cabeça femoral.
10, Gás no ceco
11, Crista ilíaca.
12, Gás no cólon (flexura hepática).
13, Margem do psoas.

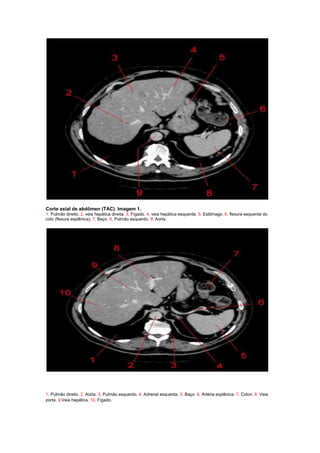

2. Corte axial de abdômen (TAC). Imagem 1.
1, Pulmão direito. 2, veia hepática direita. 3, Fígado. 4, veia hepática esquerda. 5, Estômago. 6, flexura esquerda do
colo (flexura esplênica). 7, Baço. 8, Pulmão esquerdo. 9, Aorta.
1, Pulmão direito. 2, Aorta. 3, Pulmão esquerdo. 4, Adrenal esquerda. 5, Baço. 6, Artéria esplênica. 7, Colon. 8, Veia
porta. 9,Veia hepática. 10, Fígado.

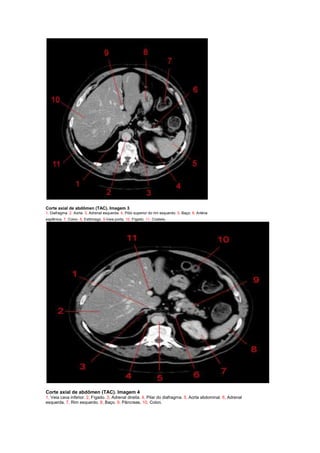

3. Corte axial de abdômen (TAC). Imagem 3
1, Diafragma. 2, Aorta. 3, Adrenal esquerda. 4, Pólo superior do rim esquerdo. 5, Baço. 6, Artéria
esplênica. 7, Colon. 8, Estômago. 9,Veia porta. 10, Fígado. 11, Costela.
Corte axial de abdômen (TAC). Imagem 4
1, Veia cava inferior. 2, Fígado. 3, Adrenal direita. 4, Pilar do diafragma. 5, Aorta abdominal. 6, Adrenal
esquerda. 7, Rim esquerdo. 8, Baço. 9, Pâncreas. 10, Colon.

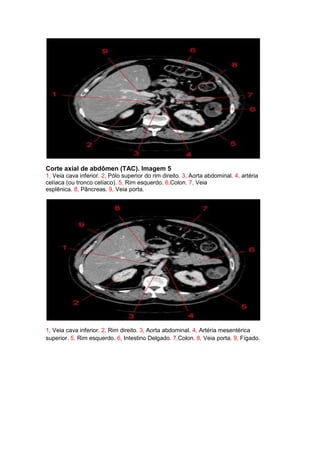

4. Corte axial de abdômen (TAC). Imagem 5
1, Veia cava inferior. 2, Pólo superior do rim direito. 3, Aorta abdominal. 4, artéria
celíaca (ou tronco celíaco). 5, Rim esquerdo. 6,Colon. 7, Veia
esplênica. 8, Pâncreas. 9, Veia porta.
1, Veia cava inferior. 2, Rim direito. 3, Aorta abdominal. 4, Artéria mesentérica
superior. 5, Rim esquerdo. 6, Intestino Delgado. 7,Colon. 8, Veia porta. 9, Fígado.

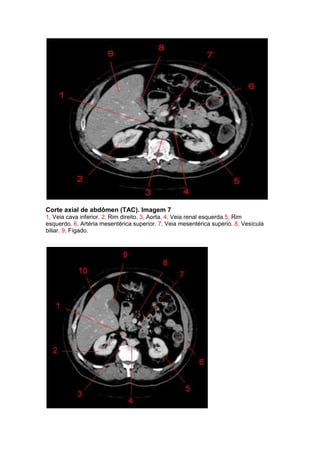

5. Corte axial de abdômen (TAC). Imagem 7
1, Veia cava inferior. 2, Rim direito. 3, Aorta. 4, Veia renal esquerda.5, Rim
esquerdo. 6, Artéria mesentérica superior. 7, Veia mesentérica superio. 8, Vesícula
biliar. 9, Fígado.

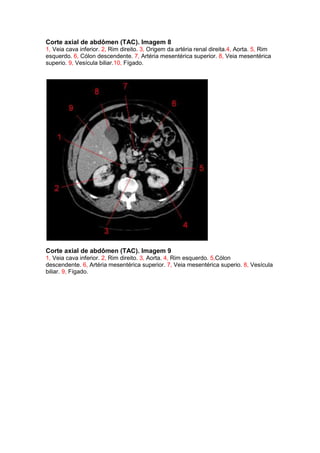

6. Corte axial de abdômen (TAC). Imagem 8
1, Veia cava inferior. 2, Rim direito. 3, Origem da artéria renal direita.4, Aorta. 5, Rim
esquerdo. 6, Cólon descendente. 7, Artéria mesentérica superior. 8, Veia mesentérica
superio. 9, Vesícula biliar.10, Fígado.
Corte axial de abdômen (TAC). Imagem 9
1, Veia cava inferior. 2, Rim direito. 3, Aorta. 4, Rim esquerdo. 5,Cólon
descendente. 6, Artéria mesentérica superior. 7, Veia mesentérica superio. 8, Vesícula
biliar. 9, Fígado.

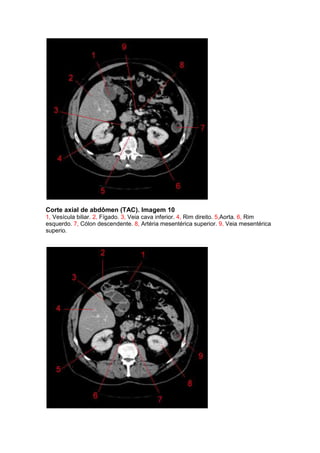

7. Corte axial de abdômen (TAC). Imagem 10
1, Vesícula biliar. 2, Fígado. 3, Veia cava inferior. 4, Rim direito. 5,Aorta. 6, Rim
esquerdo. 7, Cólon descendente. 8, Artéria mesentérica superior. 9, Veia mesentérica
superio.

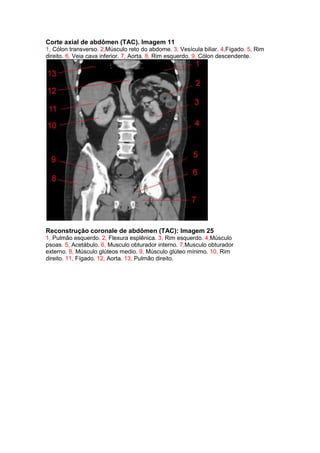

8. Corte axial de abdômen (TAC). Imagem 11
1, Cólon transverso. 2,Músculo reto do abdome. 3, Vesícula biliar. 4,Fígado. 5, Rim
direito. 6, Veia cava inferior. 7, Aorta. 8, Rim esquerdo. 9, Cólon descendente.
Reconstrução coronale de abdômen (TAC): Imagem 25
1, Pulmão esquerdo. 2, Flexura esplênica. 3, Rim esquerdo. 4,Músculo
psoas. 5, Acetábulo. 6, Musculo obturador interno. 7,Musculo obturador
externo. 8, Músculo glúteos medio. 9, Músculo glúteo mínimo. 10, Rim
direito. 11, Fígado. 12, Aorta. 13, Pulmão direito.
