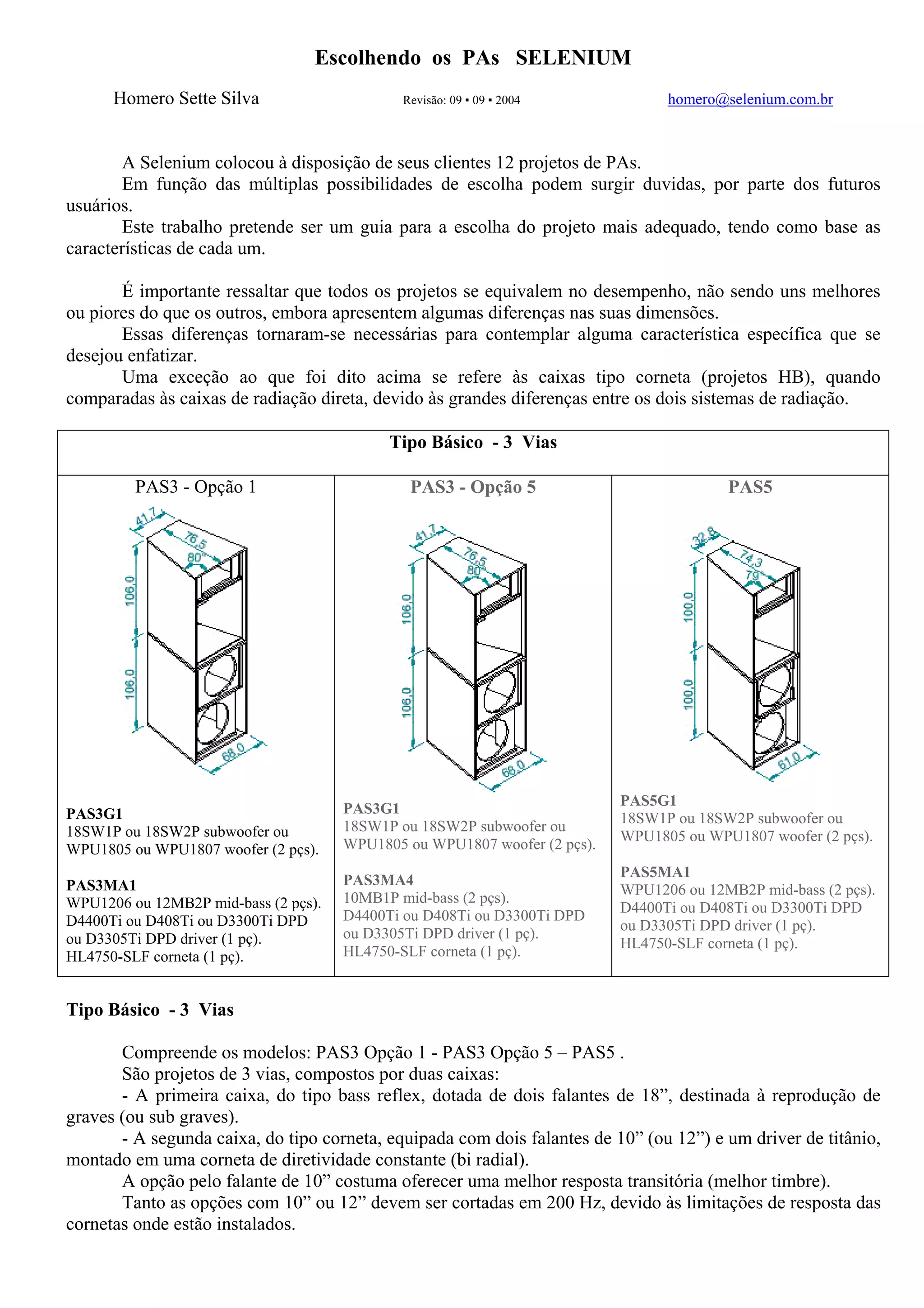

1. Escolhendo os PAs SELENIUM
Homero Sette Silva Revisão: 09 ▪ 09 ▪ 2004 homero@selenium.com.br
A Selenium colocou à disposição de seus clientes 12 projetos de PAs.
Em função das múltiplas possibilidades de escolha podem surgir duvidas, por parte dos futuros
usuários.
Este trabalho pretende ser um guia para a escolha do projeto mais adequado, tendo como base as
características de cada um.
É importante ressaltar que todos os projetos se equivalem no desempenho, não sendo uns melhores
ou piores do que os outros, embora apresentem algumas diferenças nas suas dimensões.
Essas diferenças tornaram-se necessárias para contemplar alguma característica específica que se
desejou enfatizar.
Uma exceção ao que foi dito acima se refere às caixas tipo corneta (projetos HB), quando
comparadas às caixas de radiação direta, devido às grandes diferenças entre os dois sistemas de radiação.
Tipo Básico - 3 Vias
PAS3 - Opção 1
PAS3G1
18SW1P ou 18SW2P subwoofer ou
WPU1805 ou WPU1807 woofer (2 pçs).
PAS3MA1
WPU1206 ou 12MB2P mid-bass (2 pçs).
D4400Ti ou D408Ti ou D3300Ti DPD
ou D3305Ti DPD driver (1 pç).
HL4750-SLF corneta (1 pç).
PAS3 - Opção 5
PAS3G1
18SW1P ou 18SW2P subwoofer ou
WPU1805 ou WPU1807 woofer (2 pçs).
PAS3MA4
10MB1P mid-bass (2 pçs).
D4400Ti ou D408Ti ou D3300Ti DPD
ou D3305Ti DPD driver (1 pç).
HL4750-SLF corneta (1 pç).
PAS5
PAS5G1
18SW1P ou 18SW2P subwoofer ou
WPU1805 ou WPU1807 woofer (2 pçs).
PAS5MA1
WPU1206 ou 12MB2P mid-bass (2 pçs).
D4400Ti ou D408Ti ou D3300Ti DPD
ou D3305Ti DPD driver (1 pç).
HL4750-SLF corneta (1 pç).
Tipo Básico - 3 Vias
Compreende os modelos: PAS3 Opção 1 - PAS3 Opção 5 – PAS5 .
São projetos de 3 vias, compostos por duas caixas:
- A primeira caixa, do tipo bass reflex, dotada de dois falantes de 18”, destinada à reprodução de
graves (ou sub graves).
- A segunda caixa, do tipo corneta, equipada com dois falantes de 10” (ou 12”) e um driver de titânio,
montado em uma corneta de diretividade constante (bi radial).
A opção pelo falante de 10” costuma oferecer uma melhor resposta transitória (melhor timbre).
Tanto as opções com 10” ou 12” devem ser cortadas em 200 Hz, devido às limitações de resposta das
cornetas onde estão instalados.

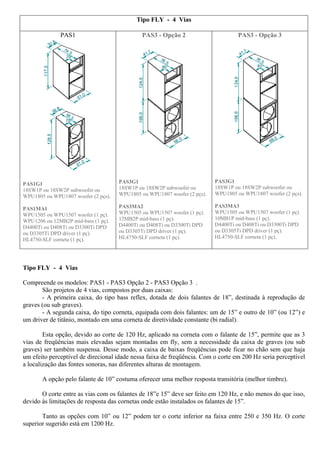

2. Tipo FLY - 4 Vias
PAS1
PAS1G1
18SW1P ou 18SW2P subwoofer ou
WPU1805 ou WPU1807 woofer (2 pçs).
PAS1MA1
WPU1505 ou WPU1507 woofer (1 pç).
WPU1206 ou 12MB2P mid-bass (1 pç).
D4400Ti ou D408Ti ou D3300Ti DPD
ou D3305Ti DPD driver (1 pç).
HL4750-SLF corneta (1 pç).
PAS3 - Opção 2
PAS3G1
18SW1P ou 18SW2P subwoofer ou
WPU1805 ou WPU1807 woofer (2 pçs).
PAS3MA2
WPU1505 ou WPU1507 woofer (1 pç).
12MB2P mid-bass (1 pç).
D4400Ti ou D408Ti ou D3300Ti DPD
ou D3305Ti DPD driver (1 pç).
HL4750-SLF corneta (1 pç).
PAS3 - Opção 3
PAS3G1
18SW1P ou 18SW2P subwoofer ou
WPU1805 ou WPU1807 woofer (2 pçs).
PAS3MA3
WPU1505 ou WPU1507 woofer (1 pç).
10MB1P mid-bass (1 pç).
D4400Ti ou D408Ti ou D3300Ti DPD
ou D3305Ti DPD driver (1 pç).
HL4750-SLF corneta (1 pç).
Tipo FLY - 4 Vias
Compreende os modelos: PAS1 - PAS3 Opção 2 - PAS3 Opção 3 .
São projetos de 4 vias, compostos por duas caixas:
- A primeira caixa, do tipo bass reflex, dotada de dois falantes de 18”, destinada à reprodução de
graves (ou sub graves).
- A segunda caixa, do tipo corneta, equipada com dois falantes: um de 15” e outro de 10” (ou 12”) e
um driver de titânio, montado em uma corneta de diretividade constante (bi radial).
Esta opção, devido ao corte de 120 Hz, aplicado na corneta com o falante de 15”, permite que as 3
vias de freqüências mais elevadas sejam montadas em fly, sem a necessidade da caixa de graves (ou sub
graves) ser também suspensa. Desse modo, a caixa de baixas freqüências pode ficar no chão sem que haja
um efeito perceptível de direcional idade nessa faixa de freqüência. Com o corte em 200 Hz seria perceptível
a localização das fontes sonoras, nas diferentes alturas de montagem.
A opção pelo falante de 10” costuma oferecer uma melhor resposta transitória (melhor timbre).
O corte entre as vias com os falantes de 18”e 15” deve ser feito em 120 Hz, e não menos do que isso,
devido às limitações de resposta das cornetas onde estão instalados os falantes de 15”.
Tanto as opções com 10” ou 12” podem ter o corte inferior na faixa entre 250 e 350 Hz. O corte
superior sugerido está em 1200 Hz.

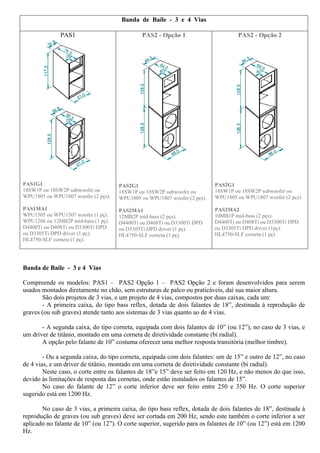

3. Banda de Baile - 3 e 4 Vias
PAS1
PAS1G1
18SW1P ou 18SW2P subwoofer ou
WPU1805 ou WPU1807 woofer (2 pçs).
PAS1MA1
WPU1505 ou WPU1507 woofer (1 pç).
WPU1206 ou 12MB2P mid-bass (1 pç).
D4400Ti ou D408Ti ou D3300Ti DPD
ou D3305Ti DPD driver (1 pç).
HL4750-SLF corneta (1 pç).
PAS2 - Opção 1
PAS2G1
18SW1P ou 18SW2P subwoofer ou
WPU1805 ou WPU1807 woofer (2 pçs).
PAS2MA1
12MB2P mid-bass (2 pçs).
D4400Ti ou D408Ti ou D3300Ti DPD
ou D3305Ti DPD driver (1 pç).
HL4750-SLF corneta (1 pç).
PAS2 - Opção 2
PAS2G1
18SW1P ou 18SW2P subwoofer ou
WPU1805 ou WPU1807 woofer (2 pçs).
PAS2MA2
10MB1P mid-bass (2 pçs).
D4400Ti ou D408Ti ou D3300Ti DPD
ou D3305Ti DPD driver (1pç).
HL4750-SLF corneta (1 pç).
Banda de Baile - 3 e 4 Vias
Compreende os modelos: PAS1 – PAS2 Opção 1 – PAS2 Opção 2 e foram desenvolvidos para serem
usados montados diretamente no chão, sem estruturas de palco ou praticáveis, daí sua maior altura.
São dois projetos de 3 vias, e um projeto de 4 vias, compostos por duas caixas, cada um:
- A primeira caixa, do tipo bass reflex, dotada de dois falantes de 18”, destinada à reprodução de
graves (ou sub graves) atende tanto aos sistemas de 3 vias quanto ao de 4 vias.
- A segunda caixa, do tipo corneta, equipada com dois falantes de 10” (ou 12”), no caso de 3 vias, e
um driver de titânio, montado em uma corneta de diretividade constante (bi radial).
A opção pelo falante de 10” costuma oferecer uma melhor resposta transitória (melhor timbre).
- Ou a segunda caixa, do tipo corneta, equipada com dois falantes: um de 15” e outro de 12”, no caso
de 4 vias, e um driver de titânio, montado em uma corneta de diretividade constante (bi radial).
Neste caso, o corte entre os falantes de 18”e 15” deve ser feito em 120 Hz, e não menos do que isso,
devido às limitações de resposta das cornetas, onde estão instalados os falantes de 15”.
No caso do falante de 12” o corte inferior deve ser feito entre 250 e 350 Hz. O corte superior
sugerido está em 1200 Hz.
No caso de 3 vias, a primeira caixa, do tipo bass reflex, dotada de dois falantes de 18”, destinada à
reprodução de graves (ou sub graves) deve ser cortada em 200 Hz, sendo este também o corte inferior a ser
aplicado no falante de 10” (ou 12”). O corte superior, sugerido para os falantes de 10” (ou 12”) está em 1200
Hz.

4. PAs Cornetados - 3 Vias
PAS4 - Opção 1
HB1502B1
15SW1P subwoofer ou WPU1505 ou
WPU1507 woofer (2 pçs).
PAS4MA1
WPU1206 ou 12MB2P mid-bass (2 pçs).
D4400Ti ou D408Ti ou D3300Ti DPD
ou D3305Ti DPD driver (1 pç).
HL4750-SLF corneta (1 pç).
PAS4 - Opção 2
HB1505D1
15SW1P subwoofer ou WPU1505 ou
WPU1507 woofer (2 pçs).
PAS4MA1
WPU1206 ou 12MB2P mid-bass (2 pçs).
D4400Ti ou D408Ti ou D3300Ti DPD
ou D3305Ti DPD driver (1 pç).
HL4750-SLF corneta (1 pç).
PAS4 - Opção 3
HB1805C1
18SW1P ou 18SW2P subwoofer ou
WPU1805 ou WPU1807 woofer (2 pçs).
PAS4MA1
WPU1206 ou 12MB2P mid-bass (2 pçs).
D4400Ti ou D408Ti ou D3300Ti DPD
ou D3305Ti DPD driver (1 pç).
HL4750-SLF corneta (1 pç).
PAs Cornetados - 3 Vias
Esses sistemas oferecem o máximo em eficiência, graças às propriedades de casamento de
impedância acústica das cornetas, neste caso usadas em todas as 3 vias.
O sistema PAS4 – Opção 1, foi desenvolvido para uso em trios
elétricos, sendo sua construção extremamente reforçada, o que garante um
mínimo de vibrações indesejadas nas paredes das caixas.
A caixa corneta de médio-agudos PAS4MA1 é usada em todos os 3
sistemas propostos.
Seu corte inferior deve ser igual a 200 Hz e o corte superior pode ficar
entre 1200 e 1600 Hz.
A caixa HB1505D1 é de construção mais simples que a HB1502B1 e,
também, menos reforçada. Foi desenvolvida para apresentar uma maior área de
boca, o que é de interesse para a reprodução das baixas freqüências quando
apenas uma ou duas caixas forem acopladas. Esta vantagem desaparece quando
4 ou mais caixas forem adequadamente acopladas, uma vez que uma área de
boca suficientemente grande será conseguida com qualquer um dos modelos.
O modelo HB1805C1 foi desenvolvido para permitir o uso de falantes de 18”.
Empilhamento sugerido para
as cornetas do tipo HB.

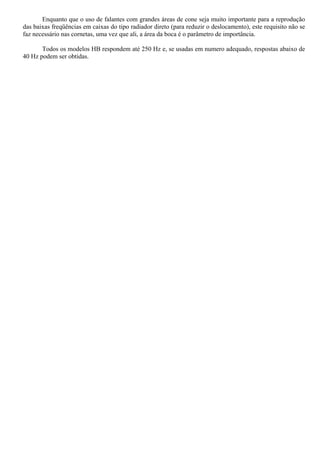

5. Enquanto que o uso de falantes com grandes áreas de cone seja muito importante para a reprodução
das baixas freqüências em caixas do tipo radiador direto (para reduzir o deslocamento), este requisito não se
faz necessário nas cornetas, uma vez que ali, a área da boca é o parâmetro de importância.
Todos os modelos HB respondem até 250 Hz e, se usadas em numero adequado, respostas abaixo de
40 Hz podem ser obtidas.
