Soldagem tig
- 1. Soldagem TIG Alunos: JoãoVictor Oliveira, Marconi Douglas, Lucas Drumond, Pablo Emanuel, Ítalo Esteves, Ana Júlia de Paula Instrutor: Leonardo Augusto Dias

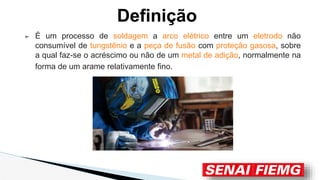

- 2. Definição ➢ É umprocesso de soldagem a arco elétrico entre um eletrodo não consumível de tungstênio e a peça de fusão com proteção gasosa, sobre a qual faz-se o acréscimo ou não de um metal de adição, normalmente na forma de um arame relativamente fino.

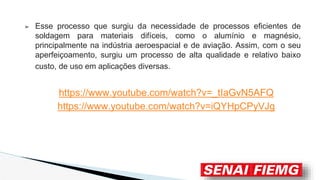

- 3. ➢ Esse processoque surgiu da necessidade de processos eficientes de soldagem para materiais difíceis, como o alumínio e magnésio, principalmente na indústria aeroespacial e de aviação. Assim, com o seu aperfeiçoamento, surgiu um processo de alta qualidade e relativo baixo custo, de uso em aplicações diversas. https://www.youtube.com/watch?v=_tIaGvN5AFQ https://www.youtube.com/watch?v=iQYHpCPyVJg

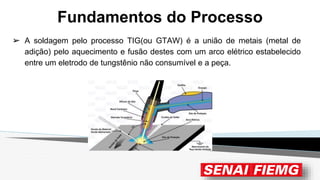

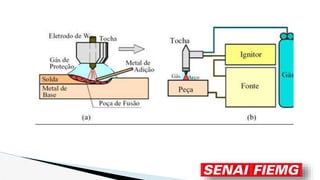

- 4. Fundamentos do Processo ➢A soldagem pelo processo TIG(ou GTAW) é a união de metais (metal de adição) pelo aquecimento e fusão destes com um arco elétrico estabelecido entre um eletrodo de tungstênio não consumível e a peça.

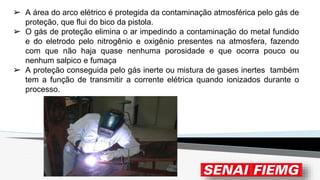

- 5. ➢ A áreado arco elétrico é protegida da contaminação atmosférica pelo gás de proteção, que flui do bico da pistola. ➢ O gás de proteção elimina o ar impedindo a contaminação do metal fundido e do eletrodo pelo nitrogênio e oxigênio presentes na atmosfera, fazendo com que não haja quase nenhuma porosidade e que ocorra pouco ou nenhum salpico e fumaça ➢ A proteção conseguida pelo gás inerte ou mistura de gases inertes também tem a função de transmitir a corrente elétrica quando ionizados durante o processo.

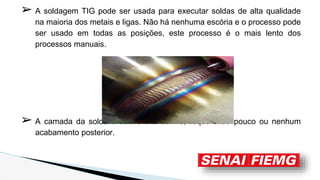

- 6. ➢ A soldagemTIG pode ser usada para executar soldas de alta qualidade na maioria dos metais e ligas. Não há nenhuma escória e o processo pode ser usado em todas as posições, este processo é o mais lento dos processos manuais. ➢ A camada da solda é suave e uniforme, requerendo pouco ou nenhum acabamento posterior.

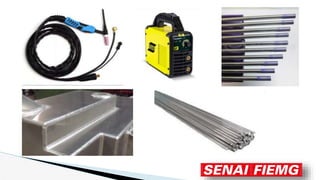

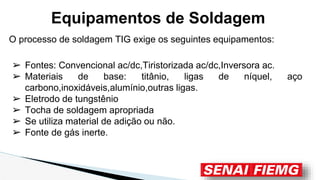

- 7. O processo desoldagem TIG exige os seguintes equipamentos: ➢ Fontes: Convencional ac/dc,Tiristorizada ac/dc,Inversora ac. ➢ Materiais de base: titânio, ligas de níquel, aço carbono,inoxidáveis,alumínio,outras ligas. ➢ Eletrodo de tungstênio ➢ Tocha de soldagem apropriada ➢ Se utiliza material de adição ou não. ➢ Fonte de gás inerte. Equipamentos de Soldagem
- 10. ➢ O processode solda TIG, por apresentar eletrodo não consumível de tungstênio, faz uso de um metal de adição para que a solda seja realizada. Também se faz uso de gases de proteção, tais como o argônio e hélio, ambos gases inertes. Consumíveis

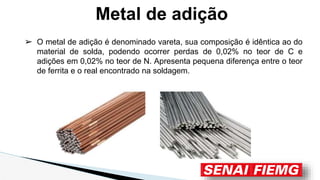

- 11. ➢ O metalde adição é denominado vareta, sua composição é idêntica ao do material de solda, podendo ocorrer perdas de 0,02% no teor de C e adições em 0,02% no teor de N. Apresenta pequena diferença entre o teor de ferrita e o real encontrado na soldagem. Metal de adição

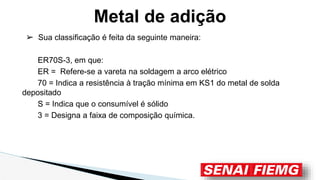

- 12. ➢ Sua classificaçãoé feita da seguinte maneira: ER70S-3, em que: ER = Refere-se a vareta na soldagem a arco elétrico 70 = Indica a resistência à tração mínima em KS1 do metal de solda depositado S = Indica que o consumível é sólido 3 = Designa a faixa de composição química. Metal de adição

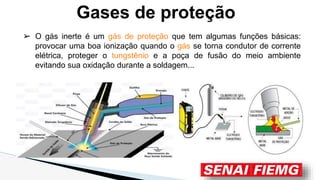

- 13. ➢ O gásinerte é um gás de proteção que tem algumas funções básicas: provocar uma boa ionização quando o gás se torna condutor de corrente elétrica, proteger o tungstênio e a poça de fusão do meio ambiente evitando sua oxidação durante a soldagem... Gases de proteção

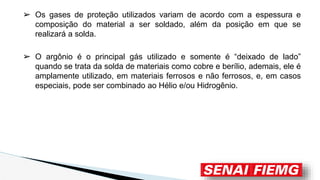

- 14. ➢ Os gasesde proteção utilizados variam de acordo com a espessura e composição do material a ser soldado, além da posição em que se realizará a solda. ➢ O argônio é o principal gás utilizado e somente é “deixado de lado” quando se trata da solda de materiais como cobre e berílio, ademais, ele é amplamente utilizado, em materiais ferrosos e não ferrosos, e, em casos especiais, pode ser combinado ao Hélio e/ou Hidrogênio.

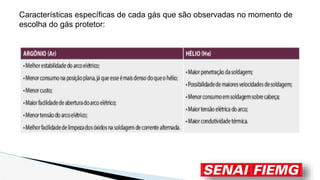

- 15. Características específicas decada gás que são observadas no momento de escolha do gás protetor:

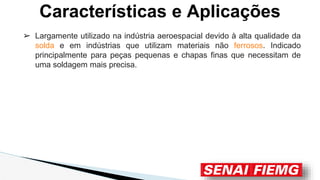

- 16. ➢ Largamente utilizadona indústria aeroespacial devido à alta qualidade da solda e em indústrias que utilizam materiais não ferrosos. Indicado principalmente para peças pequenas e chapas finas que necessitam de uma soldagem mais precisa. Características e Aplicações

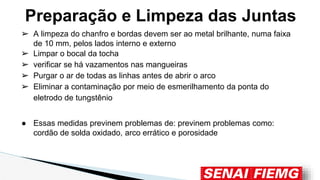

- 17. ➢ A limpezado chanfro e bordas devem ser ao metal brilhante, numa faixa de 10 mm, pelos lados interno e externo ➢ Limpar o bocal da tocha ➢ verificar se há vazamentos nas mangueiras ➢ Purgar o ar de todas as linhas antes de abrir o arco ➢ Eliminar a contaminação por meio de esmerilhamento da ponta do eletrodo de tungstênio ● Essas medidas previnem problemas de: previnem problemas como: cordão de solda oxidado, arco errático e porosidade Preparação e Limpeza das Juntas

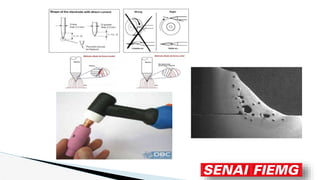

- 19.

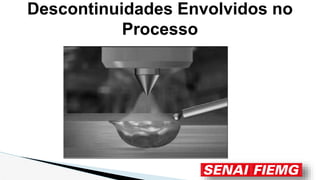

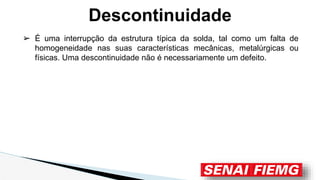

- 20. Descontinuidade ➢ É umainterrupção da estrutura típica da solda, tal como um falta de homogeneidade nas suas características mecânicas, metalúrgicas ou físicas. Uma descontinuidade não é necessariamente um defeito.

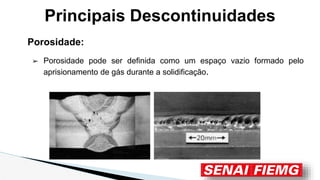

- 21. Principais Descontinuidades Porosidade: ➢ Porosidadepode ser definida como um espaço vazio formado pelo aprisionamento de gás durante a solidificação.

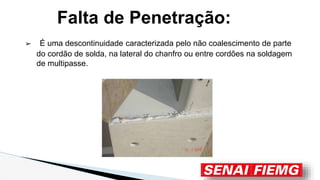

- 22. Falta de Penetração: ➢É uma descontinuidade caracterizada pelo não coalescimento de parte do cordão de solda, na lateral do chanfro ou entre cordões na soldagem de multipasse.

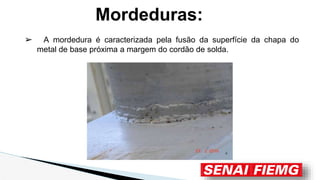

- 23. Mordeduras: ➢ A mordeduraé caracterizada pela fusão da superfície da chapa do metal de base próxima a margem do cordão de solda.

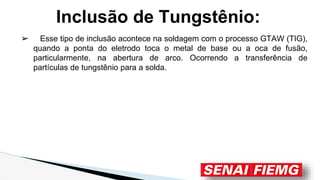

- 24. Inclusão de Tungstênio: ➢Esse tipo de inclusão acontece na soldagem com o processo GTAW (TIG), quando a ponta do eletrodo toca o metal de base ou a oca de fusão, particularmente, na abertura de arco. Ocorrendo a transferência de partículas de tungstênio para a solda.

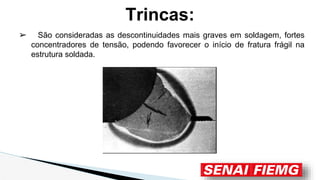

- 25. Trincas: ➢ São consideradasas descontinuidades mais graves em soldagem, fortes concentradores de tensão, podendo favorecer o início de fratura frágil na estrutura soldada.
- 26. Condições de ProteçãoIndividual:

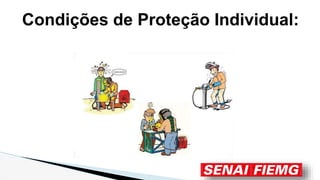

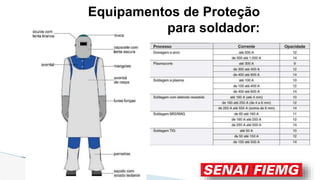

- 27. Equipamentos de Proteção parasoldador:
