1. DRYWALLTECNOLOGIA DA CONSTRUÇÃO
PROF:ANDREIA QUARANTA
ALUNOS:
BRUNO LEONARDO SANTOS SÁTIRO DE SANTANA
BIANCA DE OLIVEIRA LEAL

2. Drywall
E UM SISTEMA MUITO UTILIZADO NA EUROPA E NOS ESTADOS UNIDOS.DRYWALL
SIGNIFICA “PAREDE SECA”. POR FORA PARECE UMA PAREDE CONVENCIONAL DE
ALVENARIA, PORÉM POR DENTRO É PURA TECNOLOGIA. É COMPOSTA POR
ESTRUTURA DE AÇO GALVANIZADO COM CHAPAS DE GESSO DE ALTA RESISTÊNCIA
MECÂNICA E ACÚSTICA, PRODUZIDAS COM RIGOROSO PADRÃO DE QUALIDADE.

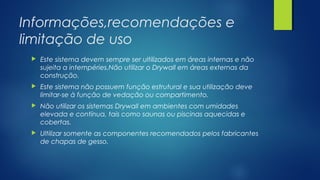

3. Informações,recomendações e
limitação de uso
 Este sistema devem sempre ser ultilizados em áreas internas e não
sujeita a intempéries.Não utilizar o Drywall em áreas externas da
construção.
 Este sistema não possuem função estrutural e sua utilização deve
limitar-se à função de vedação ou compartimento.
 Não utilizar os sistemas Drywall em ambientes com umidades
elevada e contínua, tais como saunas ou piscinas aquecidas e
cobertas.
 Ultilizar somente as componentes recomendados pelos fabricantes
de chapas de gesso.

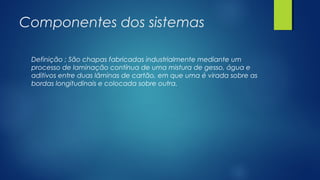

4. Componentes dos sistemas
Definição ; São chapas fabricadas industrialmente mediante um
processo de laminação contínua de uma mistura de gesso, água e
aditivos entre duas lâminas de cartão, em que uma é virada sobre as
bordas longitudinais e colocada sobre outra.

5. Tipos de chapas
TIPO CODIG
O
APLICAÇÃO
Standart ST Para aplicação em áreas secas
Resistente á umidade RU Para a aplicação em áreas sujeitas à umidades
por tempo limitado de forma intermediaria
Resistente ao fogo RF Para a aplicação em áreas secas, necessitando
de um maior desempenho em relação ao fogo

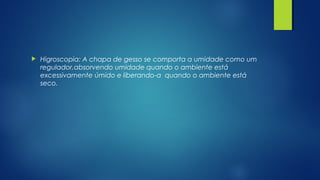

6.  Higroscopia: A chapa de gesso se comporta a umidade como um
regulador,absorvendo umidade quando o ambiente está
excessivamente úmido e liberando-a quando o ambiente está
seco.

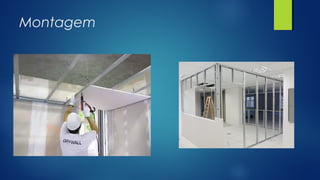

7. Montagem

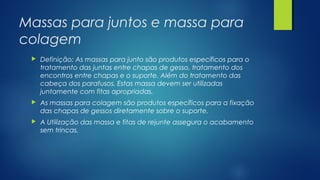

8. Massas para juntos e massa para
colagem
 Definição; As massas para junto são produtos específicos para o
tratamento das juntas entre chapas de gesso, tratamento dos
encontros entre chapas e o suporte. Além do tratamento das
cabeça dos parafusos. Estas massa devem ser utilizadas
juntamente com fitas apropriadas.
 As massas para colagem são produtos específicos para a fixação
das chapas de gessos diretamente sobre o suporte.
 A Utilização das massa e fitas de rejunte assegura o acabamento
sem trincas.

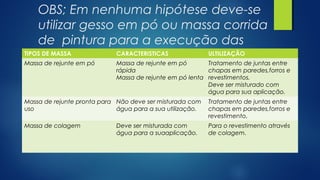

9. OBS; Em nenhuma hipótese deve-se
utilizar gesso em pó ou massa corrida
de pintura para a execução das
juntasTIPOS DE MASSA CARACTERISTICAS ULTILIZAÇÃO
Massa de rejunte em pó Massa de rejunte em pó
rápida
Massa de rejunte em pó lenta
Tratamento de juntas entre
chapas em paredes,forros e
revestimentos.
Deve ser misturado com
água para sua aplicação.
Massa de rejunte pronta para
uso
Não deve ser misturada com
água para a sua utilização.
Tratamento de juntas entre
chapas em paredes,forros e
revestimento.
Massa de colagem Deve ser misturada com
água para a suaaplicação.
Para o revestimento através
de colagem.

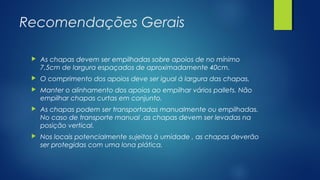

10. Recomendações Gerais

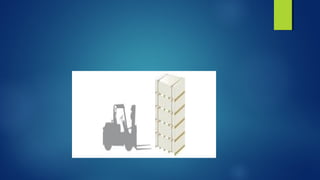

 As chapas devem ser empilhadas sobre apoios de no mínimo
7,5cm de largura espaçados de aproximadamente 40cm.
 O comprimento dos apoios deve ser igual á largura das chapas.
 Manter o alinhamento dos apoios ao empilhar vários pallets. Não
empilhar chapas curtas em conjunto.
 As chapas podem ser transportadas manualmente ou empilhadas.
No caso de transporte manual ,as chapas devem ser levadas na
posição vertical.
 Nos locais potencialmente sujeitos à umidade , as chapas deverão
ser protegidas com uma lona plática.

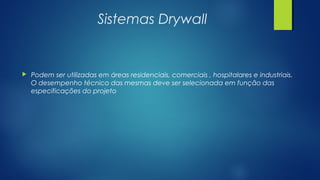

13. Sistemas Drywall
 Podem ser utilizadas em áreas residenciais, comerciais , hospitalares e industriais.
O desempenho técnico das mesmas deve ser selecionada em função das
especificações do projeto

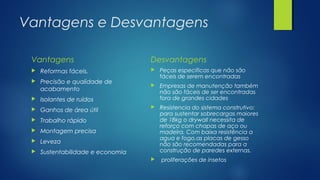

14. Vantagens e Desvantagens
Vantagens
 Reformas fáceis.
 Precisão e qualidade de
acabamento
 Isolantes de ruídos
 Ganhos de área útil
 Trabalho rápido
 Montagem precisa
 Leveza
 Sustentabilidade e economia
Desvantagens
 Peças especificas que não são
fáceis de serem encontradas
 Empresas de manutenção também
não são fáceis de ser encontradas
fora de grandes cidades
 Resistencia do sistema construtivo:
para sustentar sobrecargas maiores
de 18kg o drywall necessita de
reforço com chapas de aço ou
madeira. Com baixa resistência a
agua e fogo,as placas de gesso
não são recomendadas para a
construção de paredes externas.
 proliferações de insetos

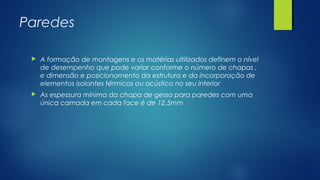

15. Paredes
 A formação de montagens e os matérias ultilizados definem o nível
de desempenho que pode variar conforme o número de chapas ,
e dimensão e posicionamento da estrutura e da incorporação de
elementos isolantes térmicos ou acústico no seu interior
 As espessura mínima da chapa de gesso para paredes com uma
única camada em cada face é de 12,5mm

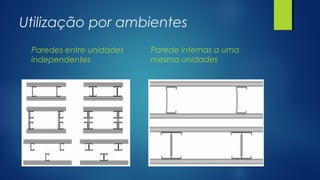

16. Utilização por ambientes
Paredes entre unidades
independentes
Parede internas a uma
mesma unidades

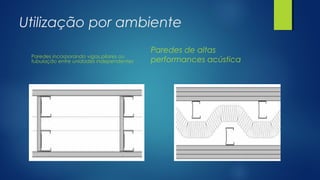

17. Utilização por ambiente
Paredes incorporando vigas,pilares ou
tubulação entre unidades independentes
Paredes de altas
performances acústica

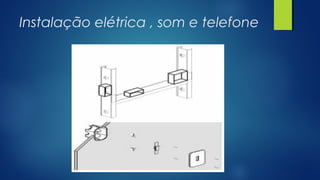

18. Instalação elétrica , som e telefone

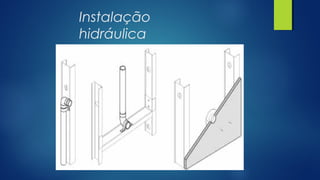

19. Instalação
hidráulica

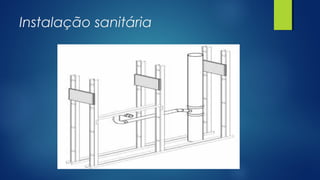

20. Instalação sanitária

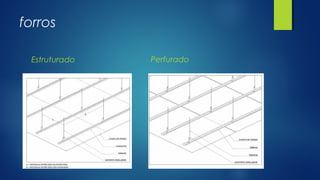

21. forros
Estruturado Perfurado

22. Forros
Aramado Removível

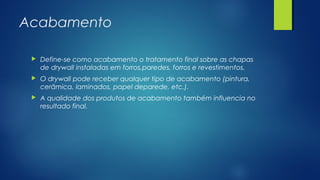

23. Acabamento
 Define-se como acabamento o tratamento final sobre as chapas
de drywall instaladas em forros,paredes, forros e revestimentos.
 O drywall pode receber qualquer tipo de acabamento (pintura,
cerâmica, laminados, papel deparede, etc.).
 A qualidade dos produtos de acabamento também influencia no
resultado final.
