SUMÁRIO

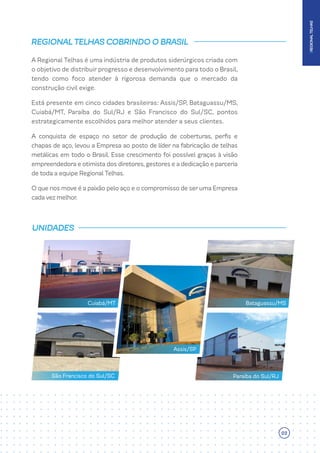

3. A Regional Telhas é uma indústria de produtos siderúrgicos criada com
o objetivo de distribuir progresso e desenvolvimento para todo o Brasil,
tendo como foco atender à rigorosa demanda que o mercado da
construção civil exige.
Está presente em cinco cidades brasileiras: Assis/SP, Bataguassu/MS,
Cuiabá/MT, Paraíba do Sul/RJ e São Francisco do Sul/SC, pontos
estrategicamente escolhidos para melhor atender a seus clientes.
A conquista de espaço no setor de produção de coberturas, perfis e
chapas de aço, levou a Empresa ao posto de líder na fabricação de telhas
metálicas em todo o Brasil. Esse crescimento foi possível graças à visão
empreendedoraeotimistadosdiretores,gestoreseadedicaçãoeparceria
de toda a equipe Regional Telhas.
OquenosmoveéapaixãopeloaçoeocompromissodeserumaEmpresa
cada vez melhor.
REGIONAL TELHAS COBRINDO O BRASIL
UNIDADES
Assis/SP
Bataguassu/MS
Cuiabá/MT
Paraíba do Sul/RJ
São Francisco do Sul/SC
|
REGIONAL
TELHAS
03

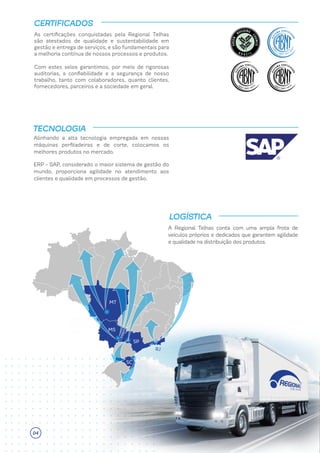

4. Alinhando a alta tecnologia empregada em nossas
máquinas perfiladeiras e de corte, colocamos os
melhores produtos no mercado.
ERP - SAP, considerado o maior sistema de gestão do
mundo, proporciona agilidade no atendimento aos
clientes e qualidade em processos de gestão.
TECNOLOGIA
A Regional Telhas conta com uma ampla frota de
veículos próprios e dedicados que garantem agilidade
e qualidade na distribuição dos produtos.
LOGÍSTICA
As certificações conquistadas pela Regional Telhas
são atestados de qualidade e sustentabilidade em
gestão e entrega de serviços, e são fundamentais para
a melhoria contínua de nossos processos e produtos.
CERTIFICADOS
Com estes selos garantimos, por meio de rigorosas
auditorias, a confiabilidade e a segurança de nosso
trabalho, tanto com colaboradores, quanto clientes,
fornecedores, parceiros e a sociedade em geral.
MS
MT
SP
SC
RJ
04

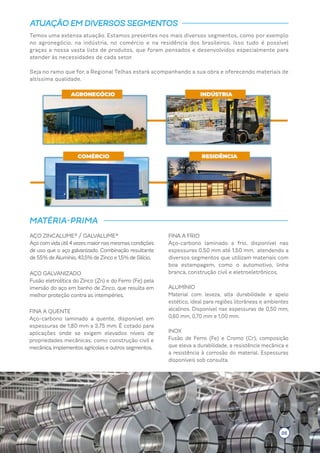

5. INOX
Fusão de Ferro (Fe) e Cromo (Cr), composição
que eleva a durabilidade, a resistência mecânica e
a resistência à corrosão do material. Espessuras
disponíveis sob consulta.
ALUMÍNIO
Material com leveza, alta durabilidade e apelo
estético, ideal para regiões litorâneas e ambientes
alcalinos. Disponível nas espessuras de 0,50 mm,
0,60 mm, 0,70 mm e 1,00 mm.
FINA A QUENTE
Aço-carbono laminado a quente, disponível em
espessuras de 1,80 mm a 3,75 mm. É cotado para
aplicações onde se exigem elevados níveis de
propriedades mecânicas, como construção civil e
mecânica,implementosagrícolaseoutrossegmentos.
FINA A FRIO
Aço-carbono laminado a frio, disponível nas
espessuras 0,50 mm até 1,50 mm, atendendo a
diversos segmentos que utilizam materiais com
boa estampagem, como o automotivo, linha
branca, construção civil e eletroeletrônicos.
MATÉRIA-PRIMA
AÇO GALVANIZADO
Fusão eletrolítica do Zinco (Zn) e do Ferro (Fe) pela
imersão do aço em banho de Zinco, que resulta em
melhor proteção contra as intempéries.
AÇO ZINCALUME® / GALVALUME®
Açocomvidaútil4vezesmaiornasmesmascondições
de uso que o aço galvanizado. Combinação resultante
de55%deAlumínio,43,5%deZincoe1,5%deSilício.
Temos uma extensa atuação. Estamos presentes nos mais diversos segmentos, como por exemplo
no agronegócio, na indústria, no comércio e na residência dos brasileiros. Isso tudo é possível
graças a nossa vasta lista de produtos, que foram pensados e desenvolvidos especialmente para
atender às necessidades de cada setor.
Seja no ramo que for, a Regional Telhas estará acompanhando a sua obra e oferecendo materiais de
altíssima qualidade.
ATUAÇÃO EM DIVERSOS SEGMENTOS
05

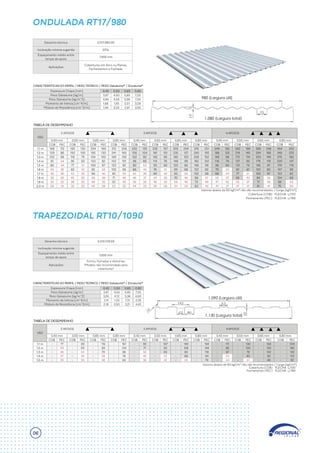

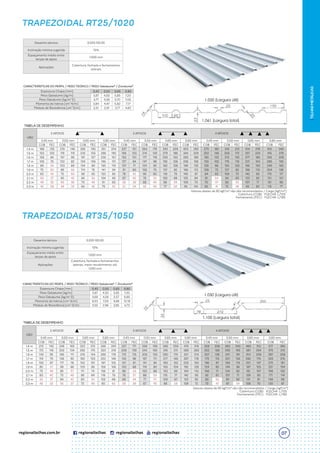

6. ONDULADA RT17/980
TRAPEZOIDAL RT10/1090
1.080 (Largura total)
980 (Largura útil)
0,43 mm 0,50 mm 0,65 mm 0,80 mm 0,43 mm 0,50 mm 0,65 mm 0,80 mm 0,43 mm 0,50 mm 0,65 mm 0,80 mm
1.000 mm
1.090 (Largura útil)
1.130 (Largura total)
CARACTERÍSTICAS DO PERFIL / PESO TEÓRICO / PESO Galvalume® / Zincalume®
TABELA DE DESEMPENHO
CARACTERÍSTICAS DO PERFIL / PESO TEÓRICO / PESO Galvalume® / Zincalume®
TABELA DE DESEMPENHO
06

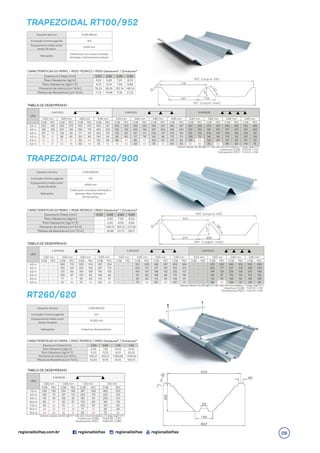

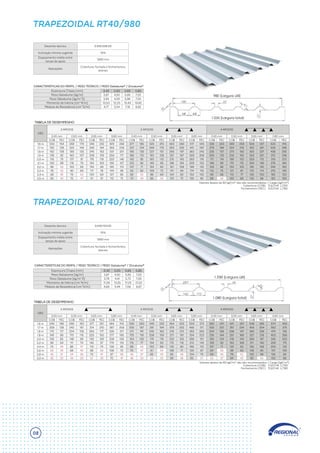

9. TRAPEZOIDAL RT100/952
TRAPEZOIDAL RT120/900
RT260/620
CARACTERÍSTICAS DO PERFIL / PESO TEÓRICO / PESO Galvalume® / Zincalume®
TABELA DE DESEMPENHO
CARACTERÍSTICAS DO PERFIL / PESO TEÓRICO / PESO Galvalume® / Zincalume®
TABELA DE DESEMPENHO
CARACTERÍSTICAS DO PERFIL / PESO TEÓRICO / PESO Galvalume® / Zincalume®
TABELA DE DESEMPENHO
09

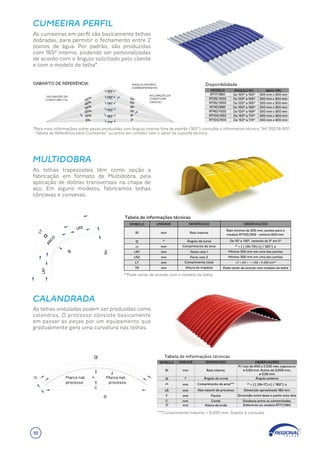

10. As cumeeiras em perfil são basicamente telhas
dobradas, para permitir o fechamento entre 2
planos de água. Por padrão, são produzidas
com 1650 interno, podendo ser personalizadas
de acordo com o ângulo solicitado pelo cliente
e com o modelo de telha*.
*Para mais informações sobre peças produzidas com ângulo interno fora de padrão (165o
), consulte o informativo técnico “Inf. 053.19-R01
- Tabela de Referência para Cumeeiras” ou entre em contato com o setor de suporte técnico.
**Pode variar de acordo com o modelo da telha.
***Comprimento máximo = 6.000 mm. Sujeito à consulta.
As telhas trapezoidais têm como opção a
fabricação em formato de Multidobra, pela
aplicação de dobras transversais na chapa de
aço. Em alguns modelos, fabricamos telhas
côncavas e convexas.
As telhas onduladas podem ser produzidas como
calandras. O processo consiste basicamente
em passar as peças por um equipamento que
gradualmente gera uma curvatura nas telhas.
MULTIDOBRA
CALANDRADA
CUMEEIRA PERFIL
10

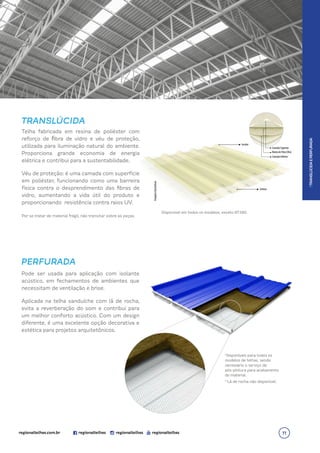

11. TRANSLÚCIDA
Incolor
Leitosa
Imagens
ilustrativas
MantadeFibra(Véu)
Camada Inferior
Camada Superior
Disponível em todos os modelos, exceto RT260.
*
Disponíveis para todos os
modelos de telhas, sendo
necessário o serviço de
pós-pintura para acabamento
do material.
**
Lã de rocha não disponível.
Telha fabricada em resina de poliéster com
reforço de fibra de vidro e véu de proteção,
utilizada para iluminação natural do ambiente.
Proporciona grande economia de energia
elétrica e contribui para a sustentabilidade.
Véu de proteção: é uma camada com superfície
em poliéster, funcionando como uma barreira
física contra o desprendimento das fibras de
vidro, aumentando a vida útil do produto e
proporcionando resistência contra raios UV.
Por se tratar de material frágil, não transitar sobre as peças.
Pode ser usada para aplicação com isolante
acústico, em fechamentos de ambientes que
necessitam de ventilação e brise.
Aplicada na telha sanduíche com lã de rocha,
evita a reverberação do som e contribui para
um melhor conforto acústico. Com um design
diferente, é uma excelente opção decorativa e
estética para projetos arquitetônicos.
PERFURADA
|
TRANSLÚCIDA
E
PERFURADA
11

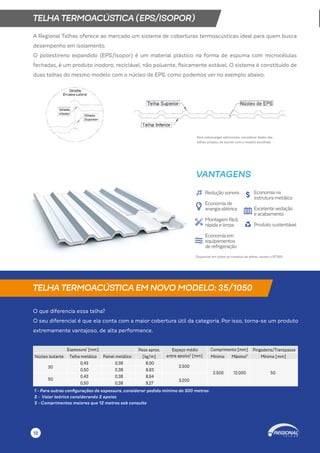

12. VANTAGENS
TELHA TERMOACÚSTICA (EPS/ISOPOR)
A Regional Telhas oferece ao mercado um sistema de coberturas termoacústicas ideal para quem busca
desempenho em isolamento.
O poliestireno expandido (EPS/Isopor) é um material plástico na forma de espuma com microcélulas
fechadas, é um produto inodoro, reciclável, não poluente, fisicamente estável. O sistema é constituído de
duas telhas do mesmo modelo com o núcleo de EPS, como podemos ver no exemplo abaixo:
TELHA TERMOACÚSTICA EM NOVO MODELO: 35/1050
O que diferencia essa telha?
O seu diferencial é que ela conta com a maior cobertura útil da categoria. Por isso, torna-se um produto
extremamente vantajoso, de alta performance.
Reduçãosonora
Economiade
energiaelétrica
Montagemfácil,
rápidaelimpa
Economiaem
equipamentos
derefrigeração
Economiana
estruturametálica
Excelentevedação
eacabamento
Produtosustentável
Para sobrecargas admissíveis, considerar dados das
telhas simples, de acordo com o modelo escolhido.
Disponível em todos os modelos de telhas, exceto o RT260.
Peso aprox. Pingadeira/Transpasse
Mínimo [mm]
Máximo3
Mínimo
[kg/m]
Painel metálico
Telha metálica
Núcleo isolante
0,43
0,50
0,43
0,50
0,38
0,38
0,38
0,38
8,00
8,63
8,64
9,27
1 - Para outras configurações de espessura, considerar pedido mínimo de 500 metros
2 - Valor teórico considerando 2 apoios
3 - Comprimentos maiores que 12 metros sob consulta
Espessura1
[mm]
30
50
Comprimento [mm]
2.500
3.200
2.500 12.000 50
Espaço médio
entre apoios2
[mm]
12
13. |
TELHAS
TERMOACÚSTICAS

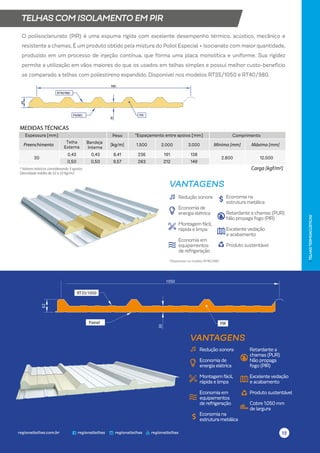

TELHAS COM ISOLAMENTO EM PIR
O poliisocianurato (PIR) é uma espuma rígida com excelente desempenho térmico, acústico, mecânico e
resistente a chamas. É um produto obtido pela mistura do Poliol Especial + Isocianato com maior quantidade,
produzido em um processo de injeção contínua, que forma uma placa monolítica e uniforme. Sua rigidez
permite a utilização em vãos maiores do que os usados em telhas simples e possui melhor custo-benefício
se comparado a telhas com poliestireno expandido. Disponível nos modelos RT35/1050 e RT40/980.
*Disponível no modelo RT40/980.
VANTAGENS
Reduçãosonora
Economiade
energiaelétrica
Montagemfácil,
rápidaelimpa
Economiaem
equipamentos
derefrigeração
Economiana
estruturametálica
Retardanteachamas(PUR)
Nãopropagafogo(PIR)
Excelentevedação
eacabamento
Produtosustentável
VANTAGENS
Reduçãosonora
Economiade
energiaelétrica
Montagemfácil,
rápidaelimpa
Economiaem
equipamentos
derefrigeração
Economiana
estruturametálica
RT35/1050
1050
30
62
Painel PIR
30
PIR
PAINEL
980
RT40/980
66
Peso
Preenchimento [kg/m] 1.500 2.000 3.000 Mínimo [mm] Máximo [mm]
0,43
0,50
0,43
0,50
8,41
9,57
236
263
191
212
138
149
* Valores teóricos considerando 3 apoios
Densidade média de 32 a 33 kg/m2
Carga [kgf/m2]
MEDIDAS TÉCNICAS
Espessura [mm] *Espaçamento entre apoios [mm] Comprimento
30 2.800 12.000
Telha
Externa
Bandeja
Interna
Retardantea
chamas(PUR)
Nãopropaga
fogo(PIR)
Excelentevedação
eacabamento
Produtosustentável
Cobre1.050mm
delargura
13

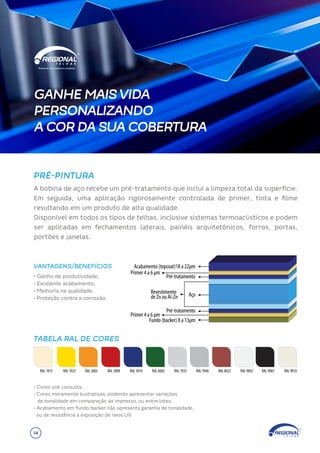

14. PRÉ-PINTURA
VANTAGENS/BENEFÍCIOS
Primer 4 a 6 µm
Acabamento (topcoat)18 a 22µm
Revestimento
de Zn ou Al-Zn
Fundo (backer) 8 a 13µm
Pré-tratamento
Pré-tratamento
Aço
Primer 4 a 6 µm
TABELA RAL DE CORES
RAL 3000 RAL 5010 RAL 6002 RAL 7035 RAL 9003
RAL 1023 RAL 9005
RAL 8023 RAL 9010
RAL 7040
RAL 1015 RAL 2003
A bobina de aço recebe um pré-tratamento que inclui a limpeza total da superfície.
Em seguida, uma aplicação rigorosamente controlada de primer, tinta e filme
resultando em um produto de alta qualidade.
Disponível em todos os tipos de telhas, inclusive sistemas termoacústicos e podem
ser aplicadas em fechamentos laterais, painéis arquitetônicos, forros, portas,
portões e janelas.
• Ganho de produtividade;
• Excelente acabamento;
• Melhoria na qualidade;
• Proteção contra a corrosão.
• Cores sob consulta;
• Cores meramente ilustrativas, podendo apresentar variações
de tonalidade em comparação ao impresso, ou entre lotes;
• Acabamento em fundo backer não apresenta garantia de tonalidade,
ou de resistência à exposição de raios UV.
GANHE MAIS VIDA
PERSONALIZANDO
A COR DA SUA COBERTURA
14

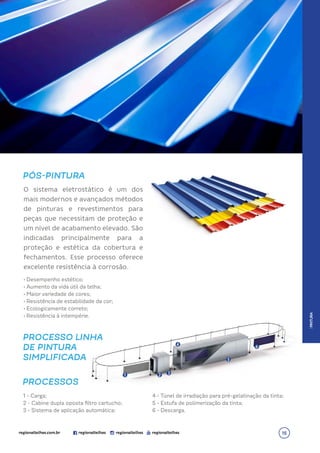

15. PROCESSO LINHA
DE PINTURA
SIMPLIFICADA
PROCESSOS
PÓS-PINTURA
O sistema eletrostático é um dos
mais modernos e avançados métodos
de pinturas e revestimentos para
peças que necessitam de proteção e
um nível de acabamento elevado. São
indicadas principalmente para a
proteção e estética da cobertura e
fechamentos. Esse processo oferece
excelente resistência à corrosão.
• Desempenho estético;
• Aumento da vida útil da telha;
• Maior variedade de cores;
• Resistência de estabilidade da cor;
• Ecologicamente correto;
• Resistência à intempérie.
1 - Carga;
2 - Cabine dupla oposta filtro cartucho;
3 - Sistema de aplicação automática;
4 - Túnel de irradiação para pré-gelatinação da tinta;
5 - Estufa de polimerização da tinta;
6 - Descarga.
|
PINTURA
15

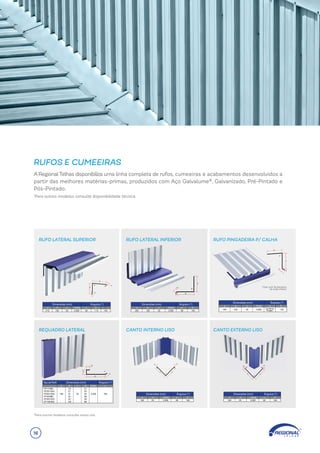

16. RUFOS E CUMEEIRAS
RUFO LATERAL SUPERIOR
ARegionalTelhasdisponibiliza uma linha completa de rufos, cumeeiras e acabamentos desenvolvidos a
partir das melhores matérias-primas, produzidos com Aço Galvalume®, Galvanizado, Pré-Pintado e
Pós-Pintado.
*
Para outros modelos consulte disponibilidade técnica.
REQUADRO LATERAL
RUFO LATERAL INFERIOR RUFO PINGADEIRA P/ CALHA
CANTO INTERNO LISO CANTO EXTERNO LISO
a b
90 165
3.000
Comp. β
Dimensões (mm) Ângulos (o)
180 20
a b
90 165
3.000
Comp. β
Dimensões (mm) Ângulos (o)
180 20
a b
20 85 115 135
3.000
c Comp. β
Dimensões (mm) Ângulos (o)
210 150
a b
20 90 165
3.000
c Comp. β
Dimensões (mm) Ângulos (o)
200 180
*Usar com fechamento
de onda inferior
a b c Comp. β
Dimensões (mm) Ângulos (o)
20 135
3.000
160 220 Conforme
Projeto
a b c Comp.
Dimensões (mm) Ângulos (o)
d
RT17/980
RT25/1020
RT35/1050
RT40/980
RT40/1020
RT100/952
180
19
27
37
42
42
102
21
23
33
38
38
98
3.000 165
20
Tipo de Perfil
*Para outros modelos consulte nosso site.
16

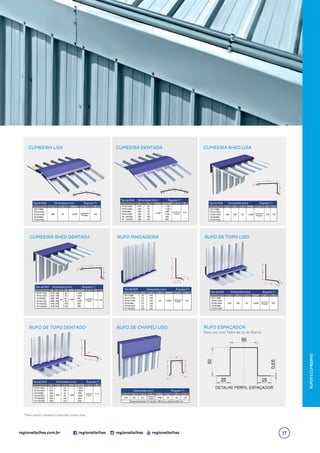

17. CUMEEIRA LISA CUMEEIRA DENTADA CUMEEIRA SHED LISA
a b Comp. β
Dimensões (mm) Ângulos (o)
RT17/980
RT25/1020
RT35/1050
RT40/980
RT40/1020
280 20 3.000 165
Conforme
Projeto
Tipo de Perfil a b Comp. Comp. (útil) β
Dimensões (mm) Ângulos (o)
RT25/1020
RT35/1050
RT40/980
RT40/1020
RT 100/952
RT 120/900
275
265
260
260
300
280
25
35
40
40
100
120
1.200 115
1.020
1.050
980
1.020
952
900
Conforme
Projeto
Tipo de Perfil
CUMEEIRA SHED DENTADA
Tipo de Perfil
RT25/1020
RT35/1050
RT40/980
RT40/1020
RT100/952
RT120/900
375
365
360
360
440
420
180
180
180
180
240
240
1.200 115 135
1.020
1.050
980
1.020
952
900
Conforme
Projeto
a b
20
c
25
35
40
40
100
120
d Comp. Comp. (útil) β
Dimensões (mm) Ângulos (o)
RUFO PINGADEIRA RUFO DE TOPO LISO
3.000 135
Conforme
Projeto
a b
20
c Comp. β
RT17/980
RT25/1020
RT35/1050
RT40/980
RT40/1020
RT100/952
20
30
40
45
45
105
160
150
140
135
135
125
Tipo de Perfil Dimensões (mm) Ângulos (o)
RUFO DE TOPO DENTADO RUFO DE CHAPÉU LISO RUFO ESPAÇADOR
3.000 165
Conforme
Projeto
a b
20
c Comp. β
Dimensões (mm) Ângulos (o)
RT17/980
RT25/1020
RT35/1050
RT40/980
RT40/1020
200 180
Tipo de Perfil
a b c Comp. β
Dimensões (mm) Ângulos (o)
RT17/980
RT25/1020
RT35/1050
RT40/980
RT40/1020
380 180 3.000 165 135
Conforme
Projeto
20
Tipo de Perfil
1.200 115
Conforme
Projeto
a b
25
35
40
40
100
120
c Comp.
1.020
1.050
980
1.020
952
900
Comp. (útil) β
Dimensões (mm) Ângulos (o)
RT25/1020
RT35/1050
RT40/980
RT40/1020
RT100/952
RT120/900
275
265
260
260
300
280
200
Tipo de Perfil
a b
20 95 85 135
3.000
c
Conforme
Projeto
d Comp. β
Dimensões (mm)
Desenvolvimento “d” mínimo 160 mm e máximo 830 mm
Ângulos (o)
180 150
*Para outros modelos consulte nosso site.
Para uso com Telha de Lã de Rocha
|
RUFOS
E
CUMEEIRAS
17

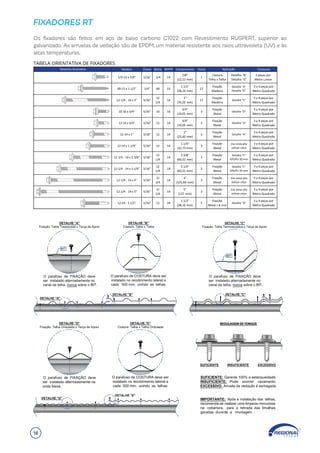

18. FIXADORES RT
Os fixadores são feitos em aço de baixo carbono C1022 com Revestimento RUSPERT, superior ao
galvanizado. As arruelas de vedação são de EPDM, um material resistente aos raios ultravioleta (UV) e às
altas temperaturas.
REGULAGEM DE TORQUE
18

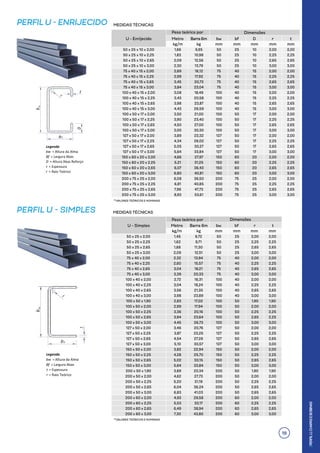

19. PERFIL U - SIMPLES
PERFIL U - ENRIJECIDO MEDIDAS TÉCNICAS
**VALORES TEÓRICOS E NOMINAIS
**VALORES TEÓRICOS E NOMINAIS
|
PERFIL
U,
CHAPAS
E
BOBINAS
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
10
10
10
10
15
15
15
15
15
15
15
15
17
17
17
17
17
17
17
17
20
20
20
20
25
25
25
25
25
25
25
25
40
40
40
40
40
40
40
40
50
50
50
50
50
50
50
50
60
60
60
60
75
75
75
75
50
50
50
50
75
75
75
75
100
100
100
100
100
100
100
100
127
127
127
127
150
150
150
150
200
200
200
200
9,95
10,98
12,56
13,79
16,12
17,92
20,73
23,04
18,49
20,58
23,87
26,59
21,00
23,40
27,00
30,30
23,32
26,02
30,27
33,84
27,97
31,25
36,43
40,81
36,50
40,85
47,73
53,61
1,66
1,83
2,09
2,30
2,69
2,99
3,45
3,84
3,08
3,43
3,98
4,43
3,50
3,90
4,50
3,00
3,89
4,34
5,05
5,64
4,66
5,21
6,07
6,80
6,08
6,81
7,96
8,93
50 x 25 x 10 x 2,00
50 x 25 x 10 x 2,25
50 x 25 x 10 x 2,65
50 x 25 x 10 x 3,00
75 x 40 x 15 x 2,00
75 x 40 x 15 x 2,25
75 x 40 x 15 x 2,65
75 x 40 x 15 x 3,00
100 x 40 x 15 x 2,00
100 x 40 x 15 x 2,25
100 x 40 x 15 x 2,65
100 x 40 x 15 x 3,00
100 x 50 x 17 x 2,00
100 x 50 x 17 x 2,25
100 x 50 x 17 x 2,65
100 x 50 x 17 x 3,00
127 x 50 x 17 x 2,00
127 x 50 x 17 x 2,25
127 x 50 x 17 x 2,65
127 x 50 x 17 x 3,00
150 x 60 x 20 x 2,00
150 x 60 x 20 x 2,25
150 x 60 x 20 x 2,65
150 x 60 x 20 x 3,00
200 x 75 x 25 x 2,00
200 x 75 x 25 x 2,25
200 x 75 x 25 x 2,65
200 x 75 x 25 x 3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
1,90
2,00
2,25
2,25
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
1,90
2,00
2,25
2,65
2,65
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
1,90
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
1,90
2,00
2,25
2,65
2,65
2,00
2,25
2,65
3,00
25
25
25
25
40
40
40
40
40
40
40
40
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
60
60
60
60
50
50
50
50
75
75
75
75
100
100
100
100
100
100
100
100
100
127
127
127
127
150
150
150
150
200
200
200
200
200
200
200
200
200
8,72
9,71
11,30
12,51
13,94
15,57
18,21
20,33
16,31
18,24
21,35
23,89
17,02
17,94
20,16
23,64
26,73
20,76
23,25
27,26
30,57
22,94
25,70
30,15
33,84
23,34
27,73
31,19
36,24
41,03
29,58
33,17
38,94
43,80
1,45
1,62
1,88
2,09
2,32
2,60
3,04
3,39
2,72
3,04
3,56
3,98
2,83
2,99
3,36
3,94
4,45
3,46
3,87
4,54
5,10
3,82
4,28
5,02
5,64
3,89
4,62
5,20
6,04
6,83
4,93
5,53
6,49
7,30
50 x 25 x 2,00
50 x 25 x 2,25
50 x 25 x 2,65
50 x 25 x 3,00
75 x 40 x 2,00
75 x 40 x 2,25
75 x 40 x 2,65
75 x 40 x 3,00
100 x 40 x 2,00
100 x 40 x 2,25
100 x 40 x 2,65
100 x 40 x 3,00
100 x 50 x 1,90
100 x 50 x 2,00
100 x 50 x 2,25
100 x 50 x 2,65
100 x 50 x 3,00
127 x 50 x 2,00
127 x 50 x 2,25
127 x 50 x 2,65
127 x 50 x 3,00
150 x 50 x 2,00
150 x 50 x 2,25
150 x 50 x 2,65
150 x 50 x 3,00
200 x 50 x 1,90
200 x 50 x 2,00
200 x 50 x 2,25
200 x 50 x 2,65
200 x 50 x 3,00
200 x 60 x 2,00
200 x 60 x 2,25
200 x 60 x 2,65
200 x 60 x 3,00
19

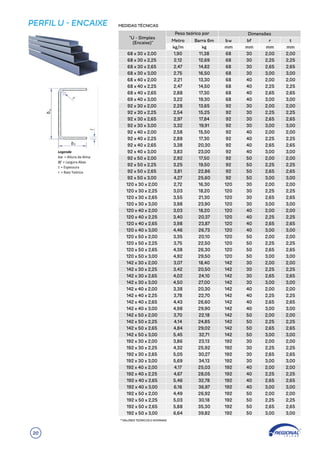

20. PERFIL U - ENCAIXE MEDIDAS TÉCNICAS
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
2,00
2,25
2,65
3,00
30
30
30
30
40
40
40
40
30
30
30
30
40
40
40
40
50
50
50
50
30
30
30
30
40
40
40
40
50
50
50
50
30
30
30
30
40
40
40
40
50
50
50
50
30
30
30
30
40
40
40
40
50
50
50
50
68
68
68
68
68
68
68
68
92
92
92
92
92
92
92
92
92
92
92
92
120
120
120
120
120
120
120
120
120
120
120
120
142
142
142
142
142
142
142
142
142
142
142
142
192
192
192
192
192
192
192
192
192
192
192
192
11,38
12,69
14,82
16,50
13,30
14,50
17,30
19,30
13,65
15,25
17,84
19,91
15,50
17,30
20,30
23,00
17,50
19,50
22,86
25,60
16,30
18,20
21,30
23,90
18,20
20,37
23,87
26,73
20,10
22,50
26,30
29,50
18,40
20,50
24,10
27,00
20,30
22,70
26,60
29,90
22,18
24,85
29,02
32,71
23,13
25,92
30,27
34,13
25,03
28,05
32,78
36,97
26,92
30,18
35,30
39,82
1,90
2,12
2,47
2,75
2,21
2,47
2,88
3,22
2,28
2,54
2,97
3,32
2,58
2,88
3,38
3,83
2,92
3,25
3,81
4,27
2,72
3,03
3,55
3,98
3,03
3,40
3,98
4,46
3,35
3,75
4,38
4,92
3,07
3,42
4,02
4,50
3,38
3,78
4,43
4,98
3,70
4,14
4,84
5,45
3,86
4,32
5,05
5,69
4,17
4,67
5,46
6,16
4,49
5,03
5,88
6,64
68 x 30 x 2,00
68 x 30 x 2,25
68 x 30 x 2,65
68 x 30 x 3,00
68 x 40 x 2,00
68 x 40 x 2,25
68 x 40 x 2,65
69 x 40 x 3,00
92 x 30 x 2,00
92 x 30 x 2,25
92 x 30 x 2,65
92 x 30 x 3,00
92 x 40 x 2,00
92 x 40 x 2,25
92 x 40 x 2,65
92 x 40 x 3,00
92 x 50 x 2,00
92 x 50 x 2,25
92 x 50 x 2,65
92 x 50 x 3,00
120 x 30 x 2,00
120 x 30 x 2,25
120 x 30 x 2,65
120 x 30 x 3,00
120 x 40 x 2,00
120 x 40 x 2,25
120 x 40 x 2,65
120 x 40 x 3,00
120 x 50 x 2,00
120 x 50 x 2,25
120 x 50 x 2,65
120 x 50 x 3,00
142 x 30 x 2,00
142 x 30 x 2,25
142 x 30 x 2,65
142 x 30 x 3,00
142 x 40 x 2,00
142 x 40 x 2,25
142 x 40 x 2,65
142 x 40 x 3,00
142 x 50 x 2,00
142 x 50 x 2,25
142 x 50 x 2,65
142 x 50 x 3,00
192 x 30 x 2,00
192 x 30 x 2,25
192 x 30 x 2,65
192 x 30 x 3,00
192 x 40 x 2,00
192 x 40 x 2,25
192 x 40 x 2,65
192 x 40 x 3,00
192 x 50 x 2,00
192 x 50 x 2,25
192 x 50 x 2,65
192 x 50 x 3,00
**VALORES TEÓRICOS E NOMINAIS
20

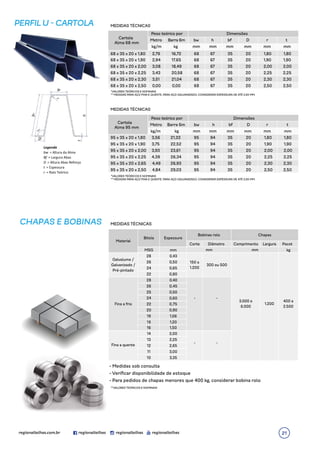

21. CHAPAS E BOBINAS
PERFIL U - CARTOLA MEDIDAS TÉCNICAS
MEDIDAS TÉCNICAS
Cartola
Peso teórico por Dimensões
Alma 68 mm
Metro Barra 6m bw h bf D r t
kg/m kg mm mm mm mm mm mm
68 x 35 x 20 x 1,80 2,79 16,72 68 67 35 20 1,80 1,80
68 x 35 x 20 x 1,90 2,94 17,65 68 67 35 20 1,90 1,90
68 x 35 x 20 x 2,00 3,08 18,49 68 67 35 20 2,00 2,00
68 x 35 x 20 x 2,25 3,43 20,58 68 67 35 20 2,25 2,25
68 x 35 x 20 x 2,30 3,51 21,04 68 67 35 20 2,30 2,30
68 x 35 x 20 x 2,50 0,00 0,00 68 67 35 20 2,50 2,50
Cartola
Peso teórico por Dimensões
Alma 95 mm
Metro Barra 6m bw h bf D r t
kg/m kg mm mm mm mm mm mm
95 x 35 x 20 x 1,80 3,56 21,33 95 94 35 20 1,80 1,80
95 x 35 x 20 x 1,90 3,75 22,52 95 94 35 20 1,90 1,90
95 x 35 x 20 x 2,00 3,93 23,61 95 94 35 20 2,00 2,00
95 x 35 x 20 x 2,25 4,39 26,34 95 94 35 20 2,25 2,25
95 x 35 x 20 x 2,65 4,49 26,93 95 94 35 20 2,30 2,30
95 x 35 x 20 x 2,50 4,84 29,03 95 94 35 20 2,50 2,50
MEDIDAS TÉCNICAS
7
*VALORES TEÓRICOS E NOMINAIS
** MEDIDAS PARA AÇO FINA E QUENTE. PARA AÇO GALVANIZADO, CONSIDERAR ESPESSURA DE ATÉ 2,00 MM.
*VALORES TEÓRICOS E NOMINAIS
** MEDIDAS PARA AÇO FINA E QUENTE. PARA AÇO GALVANIZADO, CONSIDERAR ESPESSURA DE ATÉ 2,00 MM.
**VALORES TEÓRICOS E NOMINAIS
21
22. INSTALAÇÃO
MANUAL DE RECEBIMENTO E INSTALAÇÃO
RECEBIMENTO
O pedido deve ser conferido, pois
não são aceitas reclamações após a
entrega. O material não deve ser
descarregado e nem manuseado sob
chuva. Se molhado, deve ser
enxugado e estocado somente
quando estiver seco.
DESCARGA
Para o descarregamento manual,
deverá ter o mesmo número de
pessoas no caminhão e no solo.
Deve-se manusear o material com
cuidado, evitando atrito ou choque
entreaspeças.
Luvasdeproteçãodevemsempreser
usadas durante o manuseio. A Regional Telhas não se
responsabiliza pela falta de conferência ou por danos que
ocorrampelomanuseioincorretodosprodutos.
1) As telhas devem ser elevadas uma a uma para a cobertura, usando o sistema convencional de elevação;
2) Durante a montagem, utilize tábuas como base, apoiadas sobre as terças, formando uma passarela. Esse
procedimento, além de seguro para o montador, reduz o risco de se amassar as telhas;
3) Recomenda-seamontagemnosentidocontrárioàdireçãodovento,iniciandodobeiraldacobertura,indoparaacumeeira;
4) Distribuição dos fixadores, utilização de outros acessórios e alinhamento das telhas devem ocorrer de maneira
planejada, conforme especificações do projeto;
5) Durante a montagem, deve-se retirar diariamente as limalhas decorrentes das furações e recortes das telhas, usando
vassoura de cerda macia. Limalhas depositadas sobre o material podem contaminar e gerar ferrugem no produto. Após a
instalação,deve-serealizarlimpezaminuciosasobretodaacobertura.
ARMAZENAGEM
O produto deve sempre ser
armazenado em local
coberto, seco e arejado,
longe de produtos químicos
ou do contato com fezes e
urina de aves e animais. As telhas empilhadas devem estar no
mínimo a 15 cm afastadas do piso, apoiadas sobre caibros
separados a cada 1 metro.
TEMPO DE ARMAZENAMENTO
Mudançasdetemperaturaouperíodos
chuvosos podem causar condensação
de umidade entre as telhas ou chapas.
Por isso, o tempo de armazenamento
deve ser o menor possível. Durante
esse período, devem ser feitas
inspeções frequentes no produto.
ATENÇÃO!
• As telhas não podem, de maneira alguma, receber umidade antes da instalação. Caso se observe algum
sinal de umidade, deve ser feita a abertura da embalagem e secagem total do material com ar comprimido
ou outro método eficiente;
• Não deixe resíduos depositados sobre a cobertura, como parafusos, metais, madeiras, cimento,
ferramentas, material de pintura, entre outros, que possam acumular sujeira ou agredir a superfície do
produto;
• Reclamações só serão aceitas no ato da descarga, com registro de evidências mediante foto da
mercadoria ainda no caminhão e registro no romaneio de entrega;
• A instalação deve ser efetuada por profissionais especializados.
1 2 3 4 5
22
