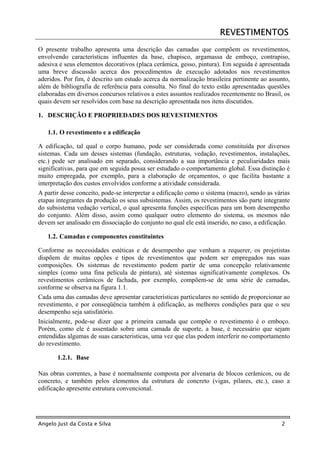

REVESTIMENTOS
O presente trabalho apresenta uma descrição das camadas que compõem os revestimentos,
envolvendo características influentes da base, chapisco, argamassa de emboço, contrapiso,
adesiva e seus elementos decorativos (placa cerâmica, gesso, pintura). Em seguida é apresentada
uma breve discussão acerca dos procedimentos de execução adotados nos revestimentos
aderidos. Por fim, é descrito um estudo acerca da normalização brasileira pertinente ao assunto,
além de bibliografia de referência para consulta. No final do texto estão apresentadas questões
elaboradas em diversos concursos relativos a estes assuntos realizados recentemente no Brasil, os
quais devem ser resolvidos com base na descrição apresentada nos itens discutidos.

1. DESCRIÇÃO E PROPRIEDADES DOS REVESTIMENTOS

1.1. O revestimento e a edificação

A edificação, tal qual o corpo humano, pode ser considerada como constituída por diversos
sistemas. Cada um desses sistemas (fundação, estruturas, vedação, revestimentos, instalações,
etc.) pode ser analisado em separado, considerando a sua importância e peculiaridades mais
significativas, para que em seguida possa ser estudado o comportamento global. Essa distinção é
muito empregada, por exemplo, para a elaboração de orçamentos, o que facilita bastante a
interpretação dos custos envolvidos conforme a atividade considerada.
A partir desse conceito, pode-se interpretar a edificação como o sistema (macro), sendo as várias
etapas integrantes da produção os seus subsistemas. Assim, os revestimentos são parte integrante
do subsistema vedação vertical, o qual apresenta funções específicas para um bom desempenho
do conjunto. Além disso, assim como qualquer outro elemento do sistema, os mesmos não
devem ser analisado em dissociação do conjunto no qual ele está inserido, no caso, a edificação.

1.2. Camadas e componentes constituintes

Conforme as necessidades estéticas e de desempenho que venham a requerer, os projetistas
dispõem de muitas opções e tipos de revestimentos que podem ser empregados nas suas
composições. Os sistemas de revestimento podem partir de uma concepção relativamente
simples (como uma fina película de pintura), até sistemas significativamente complexos. Os
revestimentos cerâmicos de fachada, por exemplo, compõem-se de uma série de camadas,
conforme se observa na figura 1.1.
Cada uma das camadas deve apresentar características particulares no sentido de proporcionar ao
revestimento, e por conseqüência também à edificação, as melhores condições para que o seu
desempenho seja satisfatório.
Inicialmente, pode-se dizer que a primeira camada que compõe o revestimento é o emboço.
Porém, como ele é assentado sobre uma camada de suporte, a base, é necessário que sejam
entendidas algumas de suas características, uma vez que elas podem interferir no comportamento
do revestimento.

1.2.1. Base

Nas obras correntes, a base é normalmente composta por alvenaria de blocos cerâmicos, ou de
concreto, e também pelos elementos da estrutura de concreto (vigas, pilares, etc.), caso a
edificação apresente estrutura convencional.

Angelo Just da Costa e Silva 2

REVESTIMENTOS
As características intrínsecas aos materiais da base mais importantes, e que podem influenciar no
desempenho do revestimento, são a capacidade de sucção de água e a textura superficial
(rugosidade).

Preparação da base -
Chapisco

Limitador de profundidade

BASE: Concreto
e alvenaria

Mastique elástico -
Selante

Argamassa de rejunte

Argamassa adesiva

Argamassa de emboço

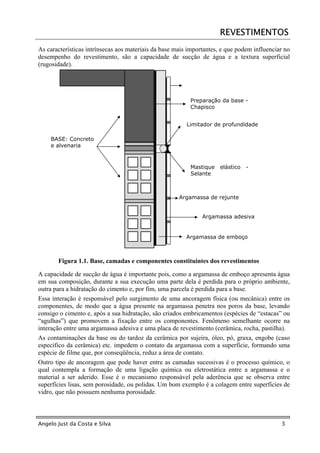

Figura 1.1. Base, camadas e componentes constituintes dos revestimentos

A capacidade de sucção de água é importante pois, como a argamassa de emboço apresenta água
em sua composição, durante a sua execução uma parte dela é perdida para o próprio ambiente,
outra para a hidratação do cimento e, por fim, uma parcela é perdida para a base.
Essa interação é responsável pelo surgimento de uma ancoragem física (ou mecânica) entre os
componentes, de modo que a água presente na argamassa penetra nos poros da base, levando
consigo o cimento e, após a sua hidratação, são criados embricamentos (espécies de “estacas” ou
“agulhas”) que promovem a fixação entre os componentes. Fenômeno semelhante ocorre na
interação entre uma argamassa adesiva e uma placa de revestimento (cerâmica, rocha, pastilha).
As contaminações da base ou do tardoz da cerâmica por sujeira, óleo, pó, graxa, engobe (caso
específico da cerâmica) etc. impedem o contato da argamassa com a superfície, formando uma
espécie de filme que, por conseqüência, reduz a área de contato.
Outro tipo de ancoragem que pode haver entre as camadas sucessivas é o processo químico, o
qual contempla a formação de uma ligação química ou eletrostática entre a argamassa e o
material a ser aderido. Esse é o mecanismo responsável pela aderência que se observa entre
superfícies lisas, sem porosidade, ou polidas. Um bom exemplo é a colagem entre superfícies de
vidro, que não possuem nenhuma porosidade.


REVESTIMENTOS

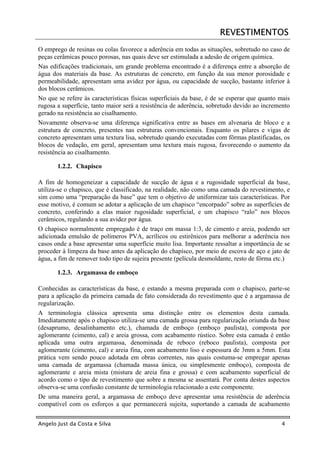

O emprego de resinas ou colas favorece a aderência em todas as situações, sobretudo no caso de
peças cerâmicas pouco porosas, nas quais deve ser estimulada a adesão de origem química.
Nas edificações tradicionais, um grande problema encontrado é a diferença entre a absorção de
água dos materiais da base. As estruturas de concreto, em função da sua menor porosidade e
permeabilidade, apresentam uma avidez por água, ou capacidade de sucção, bastante inferior à
dos blocos cerâmicos.
No que se refere às características físicas superficiais da base, é de se esperar que quanto mais
rugosa a superfície, tanto maior será a resistência de aderência, sobretudo devido ao incremento
gerado na resistência ao cisalhamento.
Novamente observa-se uma diferença significativa entre as bases em alvenaria de bloco e a
estrutura de concreto, presentes nas estruturas convencionais. Enquanto os pilares e vigas de
concreto apresentam uma textura lisa, sobretudo quando executadas com fôrmas plastificadas, os
blocos de vedação, em geral, apresentam uma textura mais rugosa, favorecendo o aumento da
resistência ao cisalhamento.

1.2.2. Chapisco

A fim de homogeneizar a capacidade de sucção de água e a rugosidade superficial da base,
utiliza-se o chapisco, que é classificado, na realidade, não como uma camada do revestimento, e
sim como uma “preparação da base” que tem o objetivo de uniformizar tais características. Por
esse motivo, é comum se adotar a aplicação de um chapisco “encorpado” sobre as superfícies de
concreto, conferindo a elas maior rugosidade superficial, e um chapisco “ralo” nos blocos
cerâmicos, regulando a sua avidez por água.
O chapisco normalmente empregado é de traço em massa 1:3, de cimento e areia, podendo ser
adicionada emulsão de polímeros PVA, acrílicos ou estirênicos para melhorar a aderência nos
casos onde a base apresentar uma superfície muito lisa. Importante ressaltar a importância de se
proceder à limpeza da base antes da aplicação do chapisco, por meio de escova de aço e jato de
água, a fim de remover todo tipo de sujeira presente (película desmoldante, resto de fôrma etc.)

1.2.3. Argamassa de emboço

Conhecidas as características da base, e estando a mesma preparada com o chapisco, parte-se
para a aplicação da primeira camada de fato considerada do revestimento que é a argamassa de
regularização.
A terminologia clássica apresenta uma distinção entre os elementos desta camada.
Imediatamente após o chapisco utiliza-se uma camada grossa para regularização oriunda da base
(desaprumo, desalinhamento etc.), chamada de emboço (emboço paulista), composta por
aglomerante (cimento, cal) e areia grossa, com acabamento rústico. Sobre esta camada é então
aplicada uma outra argamassa, denominada de reboco (reboco paulista), composta por
aglomerante (cimento, cal) e areia fina, com acabamento liso e espessura de 3mm a 5mm. Esta
prática vem sendo pouco adotada em obras correntes, nas quais costuma-se empregar apenas
uma camada de argamassa (chamada massa única, ou simplesmente emboço), composta de
aglomerante e areia mista (mistura de areia fina e grossa) e com acabamento superficial de
acordo como o tipo de revestimento que sobre a mesma se assentará. Por conta destes aspectos
observa-se uma confusão constante de terminologia relacionado a este componente.
De uma maneira geral, a argamassa de emboço deve apresentar uma resistência de aderência
compatível com os esforços a que permanecerá sujeita, suportando a camada de acabamento


REVESTIMENTOS

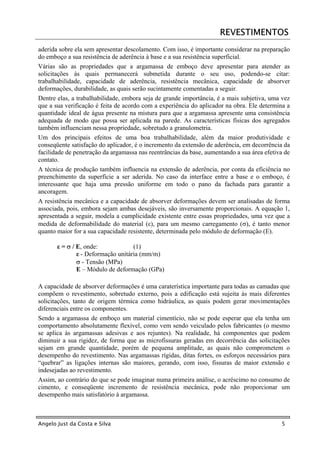

aderida sobre ela sem apresentar descolamento. Com isso, é importante considerar na preparação
do emboço a sua resistência de aderência à base e a sua resistência superficial.
Várias são as propriedades que a argamassa de emboço deve apresentar para atender as
solicitações às quais permanecerá submetida durante o seu uso, podendo-se citar:
trabalhabilidade, capacidade de aderência, resistência mecânica, capacidade de absorver
deformações, durabilidade, as quais serão sucintamente comentadas a seguir.
Dentre elas, a trabalhabilidade, embora seja de grande importância, é a mais subjetiva, uma vez
que a sua verificação é feita de acordo com a experiência do aplicador na obra. Ele determina a
quantidade ideal de água presente na mistura para que a argamassa apresente uma consistência
adequada de modo que possa ser aplicada na parede. As características físicas dos agregados
também influenciam nessa propriedade, sobretudo a granulometria.
Um dos principais efeitos de uma boa trabalhabilidade, além da maior produtividade e
conseqüente satisfação do aplicador, é o incremento da extensão de aderência, em decorrência da
facilidade de penetração da argamassa nas reentrâncias da base, aumentando a sua área efetiva de
contato.
A técnica de produção também influencia na extensão de aderência, por conta da eficiência no
preenchimento da superfície a ser aderida. No caso da interface entre a base e o emboço, é
interessante que haja uma pressão uniforme em todo o pano da fachada para garantir a
ancoragem.
A resistência mecânica e a capacidade de absorver deformações devem ser analisadas de forma
associada, pois, embora sejam ambas desejáveis, são inversamente proporcionais. A equação 1,
apresentada a seguir, modela a cumplicidade existente entre essas propriedades, uma vez que a
medida de deformabilidade do material (ε), para um mesmo carregamento (σ), é tanto menor
quanto maior for a sua capacidade resistente, determinada pelo módulo de deformação (E).

ε = σ / E, onde: (1)
ε - Deformação unitária (mm/m)
σ - Tensão (MPa)
E – Módulo de deformação (GPa)

A capacidade de absorver deformações é uma caraterística importante para todas as camadas que
compõem o revestimento, sobretudo externo, pois a edificação está sujeita às mais diferentes
solicitações, tanto de origem térmica como hidráulica, as quais podem gerar movimentações
diferenciais entre os componentes.
Sendo a argamassa de emboço um material cimentício, não se pode esperar que ela tenha um
comportamento absolutamente flexível, como vem sendo veiculado pelos fabricantes (o mesmo
se aplica às argamassas adesivas e aos rejuntes). Na realidade, há componentes que podem
diminuir a sua rigidez, de forma que as microfissuras geradas em decorrência das solicitações
sejam em grande quantidade, porém de pequena amplitude, as quais não comprometem o
desempenho do revestimento. Nas argamassas rígidas, ditas fortes, os esforços necessários para
“quebrar” as ligações internas são maiores, gerando, com isso, fissuras de maior extensão e
indesejadas ao revestimento.
Assim, ao contrário do que se pode imaginar numa primeira análise, o acréscimo no consumo de
cimento, e conseqüente incremento de resistência mecânica, pode não proporcionar um
desempenho mais satisfatório à argamassa.


REVESTIMENTOS

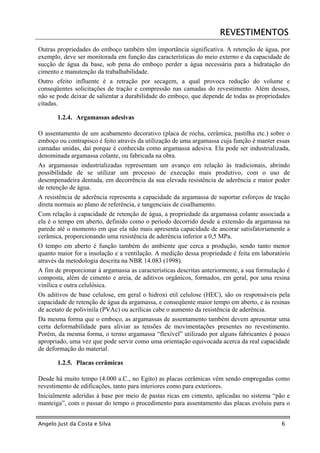

Outras propriedades do emboço também têm importância significativa. A retenção de água, por
exemplo, deve ser monitorada em função das características do meio externo e da capacidade de
sucção de água da base, sob pena do emboço perder a água necessária para a hidratação do
cimento e manutenção da trabalhabilidade.
Outro efeito influente é a retração por secagem, a qual provoca redução do volume e
conseqüentes solicitações de tração e compressão nas camadas do revestimento. Além desses,
não se pode deixar de salientar a durabilidade do emboço, que depende de todas as propriedades
citadas.

1.2.4. Argamassas adesivas

O assentamento de um acabamento decorativo (placa de rocha, cerâmica, pastilha etc.) sobre o
emboço ou contrapisco é feito através da utilização de uma argamassa cuja função é manter essas
camadas unidas, daí porque é conhecida como argamassa adesiva. Ela pode ser industrializada,
denominada argamassa colante, ou fabricada na obra.
As argamassas industrializadas representam um avanço em relação às tradicionais, abrindo
possibilidade de se utilizar um processo de execução mais produtivo, com o uso de
desempenadeira dentada, em decorrência da sua elevada resistência de aderência e maior poder
de retenção de água.
A resistência de aderência representa a capacidade da argamassa de suportar esforços de tração
direta normais ao plano de referência, e tangenciais de cisalhamento.
Com relação à capacidade de retenção de água, a propriedade da argamassa colante associada a
ela é o tempo em aberto, definido como o período decorrido desde a extensão da argamassa na
parede até o momento em que ela não mais apresenta capacidade de ancorar satisfatoriamente a
cerâmica, proporcionando uma resistência de aderência inferior a 0,5 MPa.
O tempo em aberto é função também do ambiente que cerca a produção, sendo tanto menor
quanto maior for a insolação e a ventilação. A medição dessa propriedade é feita em laboratório
através da metodologia descrita na NBR 14.083 (1998).
A fim de proporcionar à argamassa as características descritas anteriormente, a sua formulação é
composta, além de cimento e areia, de aditivos orgânicos, formados, em geral, por uma resina
vinílica e outra celulósica.
Os aditivos de base celulose, em geral o hidroxi etil celulose (HEC), são os responsáveis pela
capacidade de retenção de água da argamassa, e conseqüente maior tempo em aberto, e às resinas
de acetato de polivinila (PVAc) ou acrílicas cabe o aumento da resistência de aderência.
Da mesma forma que o emboço, as argamassas de assentamento também devem apresentar uma
certa deformabilidade para aliviar as tensões de movimentações presentes no revestimento.
Porém, da mesma forma, o termo argamassa “flexível” utilizado por alguns fabricantes é pouco
apropriado, uma vez que pode servir como uma orientação equivocada acerca da real capacidade
de deformação do material.

1.2.5. Placas cerâmicas

Desde há muito tempo (4.000 a.C., no Egito) as placas cerâmicas vêm sendo empregadas como
revestimento de edificações, tanto para interiores como para exteriores.
Inicialmente aderidas à base por meio de pastas ricas em cimento, aplicadas no sistema “pão e
manteiga”, com o passar do tempo o procedimento para assentamento das placas evoluiu para o


REVESTIMENTOS

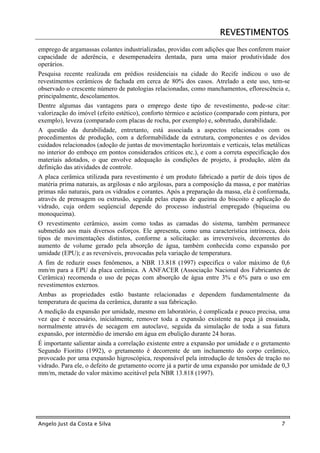

emprego de argamassas colantes industrializadas, providas com adições que lhes conferem maior
capacidade de aderência, e desempenadeira dentada, para uma maior produtividade dos
operários.
Pesquisa recente realizada em prédios residenciais na cidade do Recife indicou o uso de
revestimentos cerâmicos de fachada em cerca de 80% dos casos. Atrelado a este uso, tem-se
observado o crescente número de patologias relacionadas, como manchamentos, eflorescência e,
principalmente, descolamentos.
Dentre algumas das vantagens para o emprego deste tipo de revestimento, pode-se citar:
valorização do imóvel (efeito estético), conforto térmico e acústico (comparado com pintura, por
exemplo), leveza (comparado com placas de rocha, por exemplo) e, sobretudo, durabilidade.
A questão da durabilidade, entretanto, está associada a aspectos relacionados com os
procedimentos de produção, com a deformabilidade da estrutura, componentes e os devidos
cuidados relacionados (adoção de juntas de movimentação horizontais e verticais, telas metálicas
no interior do emboço em pontos considerados críticos etc.), e com a correta especificação dos
materiais adotados, o que envolve adequação às condições de projeto, à produção, além da
definição das atividades de controle.
A placa cerâmica utilizada para revestimento é um produto fabricado a partir de dois tipos de
matéria prima naturais, as argilosas e não argilosas, para a composição da massa, e por matérias
primas não naturais, para os vidrados e corantes. Após a preparação da massa, ela é conformada,
através de prensagem ou extrusão, seguida pelas etapas de queima do biscoito e aplicação do
vidrado, cuja ordem seqüencial depende do processo industrial empregado (biqueima ou
monoqueima).
O revestimento cerâmico, assim como todas as camadas do sistema, também permanece
submetido aos mais diversos esforços. Ele apresenta, como uma característica intrínseca, dois
tipos de movimentações distintos, conforme a solicitação: as irreversíveis, decorrentes do
aumento de volume gerado pela absorção de água, também conhecida como expansão por
umidade (EPU); e as reversíveis, provocadas pela variação de temperatura.
A fim de reduzir esses fenômenos, a NBR 13.818 (1997) especifica o valor máximo de 0,6
mm/m para a EPU da placa cerâmica. A ANFACER (Associação Nacional dos Fabricantes de
Cerâmica) recomenda o uso de peças com absorção de água entre 3% e 6% para o uso em
revestimentos externos.
Ambas as propriedades estão bastante relacionadas e dependem fundamentalmente da
temperatura de queima da cerâmica, durante a sua fabricação.
A medição da expansão por umidade, mesmo em laboratório, é complicada e pouco precisa, uma
vez que é necessário, inicialmente, remover toda a expansão existente na peça já ensaiada,
normalmente através de secagem em autoclave, seguida da simulação de toda a sua futura
expansão, por intermédio de imersão em água em ebulição durante 24 horas.
É importante salientar ainda a correlação existente entre a expansão por umidade e o gretamento
Segundo Fioritto (1992), o gretamento é decorrente de um inchamento do corpo cerâmico,
provocado por uma expansão higroscópica, responsável pela introdução de tensões de tração no
vidrado. Para ele, o defeito de gretamento ocorre já a partir de uma expansão por umidade de 0,3
mm/m, metade do valor máximo aceitável pela NBR 13.818 (1997).


REVESTIMENTOS

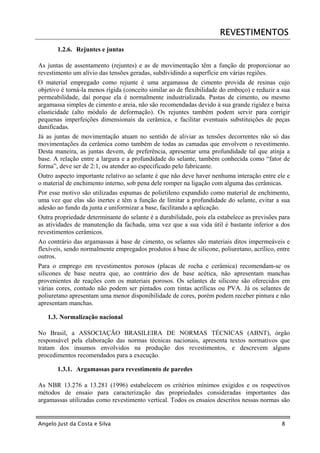

1.2.6. Rejuntes e juntas

As juntas de assentamento (rejuntes) e as de movimentação têm a função de proporcionar ao
revestimento um alívio das tensões geradas, subdividindo a superfície em várias regiões.
O material empregado como rejunte é uma argamassa de cimento provida de resinas cujo
objetivo é torná-la menos rígida (conceito similar ao de flexibilidade do emboço) e reduzir a sua
permeabilidade, daí porque ela é normalmente industrializada. Pastas de cimento, ou mesmo
argamassa simples de cimento e areia, não são recomendadas devido à sua grande rigidez e baixa
elasticidade (alto módulo de deformação). Os rejuntes também podem servir para corrigir
pequenas imperfeições dimensionais da cerâmica, e facilitar eventuais substituições de peças
danificadas.
Já as juntas de movimentação atuam no sentido de aliviar as tensões decorrentes não só das
movimentações da cerâmica como também de todas as camadas que envolvem o revestimento.
Desta maneira, as juntas devem, de preferência, apresentar uma profundidade tal que atinja a
base. A relação entre a largura e a profundidade do selante, também conhecida como “fator de
forma”, deve ser de 2:1, ou atender ao especificado pelo fabricante.
Outro aspecto importante relativo ao selante é que não deve haver nenhuma interação entre ele e
o material de enchimento interno, sob pena dele romper na ligação com alguma das cerâmicas.
Por esse motivo são utilizadas espumas de polietileno expandido como material de enchimento,
uma vez que elas são inertes e têm a função de limitar a profundidade do selante, evitar a sua
adesão ao fundo da junta e uniformizar a base, facilitando a aplicação.
Outra propriedade determinante do selante é a durabilidade, pois ela estabelece as previsões para
as atividades de manutenção da fachada, uma vez que a sua vida útil é bastante inferior a dos
revestimentos cerâmicos.
Ao contrário das argamassas à base de cimento, os selantes são materiais ditos impermeáveis e
flexíveis, sendo normalmente empregados produtos à base de silicone, poliuretano, acrílico, entre
outros.
Para o emprego em revestimentos porosos (placas de rocha e cerâmica) recomendam-se os
silicones de base neutra que, ao contrário dos de base acética, não apresentam manchas
provenientes de reações com os materiais porosos. Os selantes de silicone são oferecidos em
várias cores, contudo não podem ser pintados com tintas acrílicas ou PVA. Já os selantes de
poliuretano apresentam uma menor disponibilidade de cores, porém podem receber pintura e não
apresentam manchas.

1.3. Normalização nacional

No Brasil, a ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS (ABNT), órgão
responsável pela elaboração das normas técnicas nacionais, apresenta textos normativos que
tratam dos insumos envolvidos na produção dos revestimentos, e descrevem alguns
procedimentos recomendados para a execução.

1.3.1. Argamassas para revestimento de paredes

As NBR 13.276 a 13.281 (1996) estabelecem os critérios mínimos exigidos e os respectivos
métodos de ensaio para caracterização das propriedades consideradas importantes das
argamassas utilizadas como revestimento vertical. Todos os ensaios descritos nessas normas são


REVESTIMENTOS

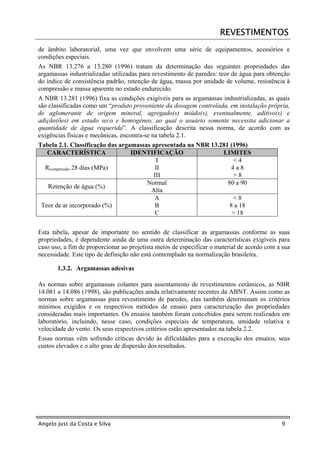

de âmbito laboratorial, uma vez que envolvem uma série de equipamentos, acessórios e
condições especiais.
As NBR 13.276 a 13.280 (1996) tratam da determinação das seguintes propriedades das
argamassas industrializadas utilizadas para revestimento de paredes: teor de água para obtenção
do índice de consistência padrão, retenção de água, massa por unidade de volume, resistência à
compressão e massa aparente no estado endurecido.
A NBR 13.281 (1996) fixa as condições exigíveis para as argamassas industrializadas, as quais
são classificadas como um “produto proveniente da dosagem controlada, em instalação própria,
de aglomerante de origem mineral, agregado(s) miúdo(s), eventualmente, aditivo(s) e
adição(ões) em estado seco e homogêneo, ao qual o usuário somente necessita adicionar a
quantidade de água requerida”. A classificação descrita nessa norma, de acordo com as
exigências físicas e mecânicas, encontra-se na tabela 2.1.
Tabela 2.1. Classificação das argamassas apresentada na NBR 13.281 (1996)
CARACTERÍSTICA IDENTIFICAÇÃO LIMITES
I <4
Rcompressão 28 dias (MPa) II 4a8
III >8
Normal 80 a 90
Retenção de água (%)
Alta
A <8
Teor de ar incorporado (%) B 8 a 18
C > 18

Esta tabela, apesar de importante no sentido de classificar as argamassas conforme as suas
propriedades, é dependente ainda de uma outra determinação das características exigíveis para
caso uso, a fim de proporcionar ao projetista meios de especificar o material de acordo com a sua
necessidade. Este tipo de definição não está contemplado na normalização brasileira.

1.3.2. Argamassas adesivas

As normas sobre argamassas colantes para assentamento de revestimentos cerâmicos, as NBR
14.081 a 14.086 (1998), são publicações ainda relativamente recentes da ABNT. Assim como as
normas sobre argamassas para revestimento de paredes, elas também determinam os critérios
mínimos exigidos e os respectivos métodos de ensaio para caracterização das propriedades
consideradas mais importantes. Os ensaios também foram concebidos para serem realizados em
laboratório, incluindo, nesse caso, condições especiais de temperatura, umidade relativa e
velocidade do vento. Os seus respectivos critérios estão apresentados na tabela 2.2.
Essas normas vêm sofrendo críticas devido às dificuldades para a execução dos ensaios, seus
custos elevados e o alto grau de dispersão dos resultados.


REVESTIMENTOS

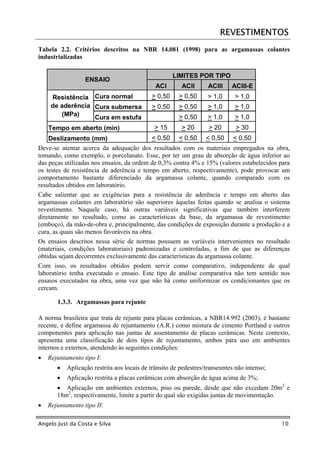

Tabela 2.2. Critérios descritos na NBR 14.081 (1998) para as argamassas colantes
industrializadas

LIMITES POR TIPO
ENSAIO
ACI ACII ACIII ACIII-E
Resistência Cura normal > 0,50 > 0,50 > 1,0 > 1,0
de aderência Cura submersa > 0,50 > 0,50 > 1,0 > 1,0
(MPa) > 0,50 > 1,0 > 1,0
Cura em estufa
Tempo em aberto (min) > 15 > 20 > 20 > 30
Deslizamento (mm) < 0,50 < 0,50 < 0,50 < 0,50
Deve-se atentar acerca da adequação dos resultados com os materiais empregados na obra,
tomando, como exemplo, o porcelanato. Esse, por ter um grau de absorção de água inferior ao
das peças utilizadas nos ensaios, da ordem de 0,3% contra 4% e 15% (valores estabelecidos para
os testes de resistência de aderência e tempo em aberto, respectivamente), pode provocar um
comportamento bastante diferenciado da argamassa colante, quando comparado com os
resultados obtidos em laboratório.
Cabe salientar que as exigências para a resistência de aderência e tempo em aberto das
argamassas colantes em laboratório são superiores àquelas feitas quando se analisa o sistema
revestimento. Naquele caso, há outras variáveis significativas que também interferem
diretamente no resultado, como as características da base, da argamassa de revestimento
(emboço), da mão-de-obra e, principalmente, das condições de exposição durante a produção e a
cura, as quais são menos favoráveis na obra.
Os ensaios descritos nessa série de normas possuem as variáveis intervenientes no resultado
(materiais, condições laboratoriais) padronizadas e controladas, a fim de que as diferenças
obtidas sejam decorrentes exclusivamente das características da argamassa colante.
Com isso, os resultados obtidos podem servir como comparativo, independente de qual
laboratório tenha executado o ensaio. Este tipo de análise comparativa não tem sentido nos
ensaios executados na obra, uma vez que não há como uniformizar os condicionantes que os
cercam.

1.3.3. Argamassas para rejunte

A norma brasileira que trata de rejunte para placas cerâmicas, a NBR14.992 (2003), é bastante
recente, e define argamassa de rejuntamento (A.R.) como mistura de cimento Portland e outros
componentes para aplicação nas juntas de assentamento de placas cerâmicas. Neste contexto,
apresenta uma classificação de dois tipos de rejuntamento, ambos para uso em ambientes
internos e externos, atendendo às seguintes condições:
• Rejuntamento tipo I:
• Aplicação restrita aos locais de trânsito de pedestres/transeuntes não intenso;
• Aplicação restrita a placas cerâmicas com absorção de água acima de 3%;
• Aplicação em ambientes externos, piso ou parede, desde que não excedam 20m2 e
18m2, respectivamente, limite a partir do qual são exigidas juntas de movimentação.
• Rejuntamento tipo II:


REVESTIMENTOS

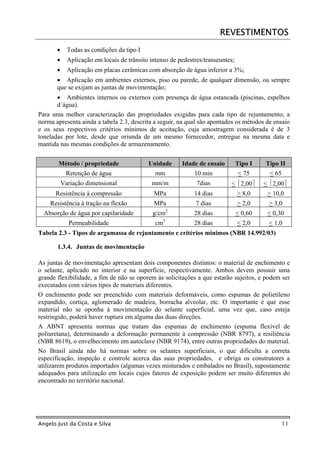

• Todas as condições da tipo I
• Aplicação em locais de trânsito intenso de pedestres/transeuntes;
• Aplicação em placas cerâmicas com absorção de água inferior a 3%;
• Aplicação em ambientes externos, piso ou parede, de qualquer dimensão, ou sempre
que se exijam as juntas de movimentação;
• Ambientes internos ou externos com presença de água estancada (piscinas, espelhos
d´água).
Para uma melhor caracterização das propriedades exigidas para cada tipo de rejuntamento, a
norma apresenta ainda a tabela 2.3, descrita a seguir, na qual são apontados os métodos de ensaio
e os seus respectivos critérios mínimos de aceitação, cuja amostragem considerada é de 3
toneladas por lote, desde que oriunda de um mesmo fornecedor, entregue na mesma data e
mantida nas mesmas condições de armazenamento.

Método / propriedade Unidade Idade de ensaio Tipo I Tipo II
Retenção de água mm 10 min < 75 < 65
Variação dimensional mm/m 7dias < 2,00 < 2,00
Resistência à compressão MPa 14 dias > 8,0 > 10,0
Resistência à tração na flexão MPa 7 dias > 2,0 > 3,0
2
Absorção de água por capilaridade g/cm 28 dias < 0,60 < 0,30
Permeabilidade cm3 28 dias < 2,0 < 1,0
Tabela 2.3 - Tipos de argamassa de rejuntamento e critérios mínimos (NBR 14.992/03)

1.3.4. Juntas de movimentação

As juntas de movimentação apresentam dois componentes distintos: o material de enchimento e
o selante, aplicado no interior e na superfície, respectivamente. Ambos devem possuir uma
grande flexibilidade, a fim de não se oporem às solicitações a que estarão sujeitos, e podem ser
executados com vários tipos de materiais diferentes.
O enchimento pode ser preenchido com materiais deformáveis, como espumas de polietileno
expandido, cortiça, aglomerado de madeira, borracha alveolar, etc. O importante é que esse
material não se oponha à movimentação do selante superficial, uma vez que, caso esteja
restringido, poderá haver ruptura em alguma das duas direções.
A ABNT apresenta normas que tratam das espumas de enchimento (espuma flexível de
poliuretana), determinando a deformação permanente à compressão (NBR 8797), a resiliência
(NBR 8619), o envelhecimento em autoclave (NBR 9174), entre outras propriedades do material.
No Brasil ainda não há normas sobre os selantes superficiais, o que dificulta a correta
especificação, inspeção e controle acerca das suas propriedades, e obriga os construtores a
utilizarem produtos importados (algumas vezes misturados e embalados no Brasil), supostamente
adequados para utilização em locais cujos fatores de exposição podem ser muito diferentes do
encontrado no território nacional.


REVESTIMENTOS
1.3.5. Placas cerâmicas

As normas acerca das placas cerâmicas para revestimento, NBR 13816, NBR 13817 e NBR
13818 (1997) foram elaboradas como o objetivo de, respectivamente, definir os termos relativos
ao material, classificá-lo, e fixar os seus requisitos julgados mais importantes, bem como os
métodos de ensaio. Apenas em alguns destes requisitos são definidos critérios de aceitação,
sendo utilizadas para estas determinações, muitas vezes, recomendações sugeridas em textos
publicados por organismos técnicos do setor, tais como ANFACER (Associação Nacional dos
Fabricantes de Cerâmica) e CCB (Centro Cerâmico do Brasil).
Para o adequado andamento do trabalho serão abordados neste item os principais requisitos
determinados na NBR 13.818 (1997), os seus respectivos critérios ou, quando da sua
inexistência, os grupos de classificação ou valores recomendados.
Antes da descrição dos ensaios serão aqui apresentadas algumas definições presentes na NBR
13.816 (1997).
• Revestimento cerâmico: Conjunto formado pelas placas cerâmicas, pela argamassa de
assentamento e pelo rejunte;
• Calibres: Lados das placas cerâmicas que são medidos e classificados em faixas de dimensão
(size ranges);
• Formato: Dimensão nominal da placa cerâmica em centímetros;
• Ortogonalidade: Desvio no esquadro das placas, afetando a retangularidade dos ângulos, ou
seja, o esquadro da placa;
• Empeno: Desvio de um vértice com relação ao plano definido pelos outros três vértices. Pode
ser visualizado como o balanço da placa sobre uma diagonal;
• Muratura: Relevo no lado do avesso da placa, destinado a melhorar a aderência. Pode ser
constituído por saliências (caso normal para pisos e paredes interiores) ou por reentrâncias, com
forma de “rabo de andorinha”, específico para usos especiais, tais como fachadas.
As placas cerâmicas podem ser classificadas de acordo com a esmaltação do biscoito
(esmaltados – GL ou não esmaltados – UGL) e o tipo de fabricação (extrudadas – A, prensadas –
B e outros – C).

1.3.5.1. Expansão por umidade (EPU)

Corresponde ao aumento de volume da cerâmica por efeito da umidade, tendo como principal
característica a sua irreversibilidade (ANFACER). A NBR 13818 (1997) recomenda que as
placas cerâmicas não devem exceder de 0,6mm/m, qualquer que seja a aplicação, apresentando,
porém, a seguinte consideração: “A maioria das placas esmaltadas e não esmaltadas tem
expansão por umidade desprezível e que não contribui para problemas no revestimento quando
as placas estão corretamente fixadas. Com práticas de fixação não satisfatórias ou em certas
condições climáticas, expansão por umidade em excesso (> 0,6mm/m) pode contribuir para
problemas”. A EPU está bastante relacionada com a resistência ao gretamento, absorção de água
e temperatura de queima.
No tocante à relação com a resistência ao gretamento, segundo FIORITTO (1992), a partir de
uma EPU de 0,3mm/m já é possível observar gretamento na peça. Quanto à absorção de água,
conforme a ANFACER, ocorre uma redução na EPU quando se produzem cerâmicas com
materiais compactos e sinterizados, obtidos com uma moagem e queima adequados.


REVESTIMENTOS

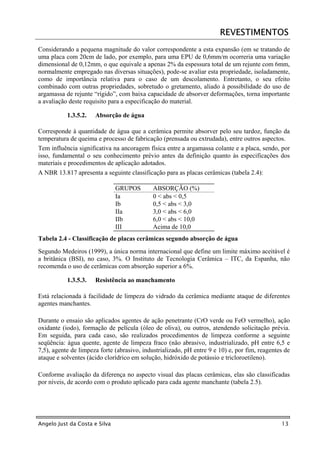

Considerando a pequena magnitude do valor correspondente a esta expansão (em se tratando de
uma placa com 20cm de lado, por exemplo, para uma EPU de 0,6mm/m ocorreria uma variação
dimensional de 0,12mm, o que equivale a apenas 2% da espessura total de um rejunte com 6mm,
normalmente empregado nas diversas situações), pode-se avaliar esta propriedade, isoladamente,
como de importância relativa para o caso de um descolamento. Entretanto, o seu efeito
combinado com outras propriedades, sobretudo o gretamento, aliado à possibilidade do uso de
argamassa de rejunte “rígido”, com baixa capacidade de absorver deformações, torna importante
a avaliação deste requisito para a especificação do material.

1.3.5.2. Absorção de água

Corresponde à quantidade de água que a cerâmica permite absorver pelo seu tardoz, função da
temperatura de queima e processo de fabricação (prensada ou extrudada), entre outros aspectos.
Tem influência significativa na ancoragem física entre a argamassa colante e a placa, sendo, por
isso, fundamental o seu conhecimento prévio antes da definição quanto às especificações dos
materiais e procedimentos de aplicação adotados.
A NBR 13.817 apresenta a seguinte classificação para as placas cerâmicas (tabela 2.4):

GRUPOS ABSORÇÃO (%)
Ia 0 < abs < 0,5
Ib 0,5 < abs < 3,0
IIa 3,0 < abs < 6,0
IIb 6,0 < abs < 10,0
III Acima de 10,0
Tabela 2.4 - Classificação de placas cerâmicas segundo absorção de água
Segundo Medeiros (1999), a única norma internacional que define um limite máximo aceitável é
a britânica (BSI), no caso, 3%. O Instituto de Tecnologia Cerâmica – ITC, da Espanha, não
recomenda o uso de cerâmicas com absorção superior a 6%.

1.3.5.3. Resistência ao manchamento

Está relacionada à facilidade de limpeza do vidrado da cerâmica mediante ataque de diferentes
agentes manchantes.

Durante o ensaio são aplicados agentes de ação penetrante (CrO verde ou FeO vermelho), ação
oxidante (iodo), formação de película (óleo de oliva), ou outros, atendendo solicitação prévia.
Em seguida, para cada caso, são realizados procedimentos de limpeza conforme a seguinte
seqüência: água quente, agente de limpeza fraco (não abrasivo, industrializado, pH entre 6,5 e
7,5), agente de limpeza forte (abrasivo, industrializado, pH entre 9 e 10) e, por fim, reagentes de
ataque e solventes (ácido clorídrico em solução, hidróxido de potássio e tricloroetileno).

Conforme avaliação da diferença no aspecto visual das placas cerâmicas, elas são classificadas
por níveis, de acordo com o produto aplicado para cada agente manchante (tabela 2.5).


REVESTIMENTOS
Classe 5 – máxima facilidade de remoção de manchas
Classe 4 – mancha removível com produto de limpeza fraco
Classe 3 – mancha removível com produto de limpeza forte
Classe 2 – mancha removível com ácido clorídrico, hidróxido de potássio e tricloroetileno
Classe 1 – impossibilidade de remoção da mancha
Tabela 2.5 - Classificação de placas cerâmicas segundo a resistência ao manchamento

1.3.5.4. Resistência ao ataque químico

É a capacidade do vidrado se manter estável, sob o aspecto visual, mediante o ataque de
reagentes agressivos, simulando situações comuns de uso. São aplicados os seguintes reagentes:
cloreto de amônia (produtos químicos domésticos), hipoclorito de sódio (tratamento de água da
piscina), ácido clorídrico cítrico e láctico (ácidos em alta e baixa concentração), e hidróxido de
potássio a 30g/l e 100g/l (álcalis de baixa e alta concentração).

As placas cerâmicas são classificadas (classes A, B e C) em resistência química mais elevada,
média e mais baixa, de acordo com as mudanças observadas no aspecto visual (tabela 2.6).

Níveis de resistência química
Agentes químicos
Alta (A) Média (B) Baixa (C)
Ácidos e Alta concentração (H) HA HB HC
álcalis Baixa concentração (L) LA LB LC
Produtos domésticos e de piscinas A B C
Tabela 2.6 - Classificação de placas cerâmicas segundo resistência ao ataque químico

1.3.5.5. Resistência à abrasão superficial

É um ensaio, realizado apenas nas placas cerâmicas esmaltadas, que trata do desgaste visual
mediante vários ciclos de passagem de um agente abrasivo sobre o vidrado, submetido a uma
carga determinada.
É importante para a especificação da placa cerâmica para piso, conforme o nível de solicitação
previsto para cada situação.
A norma separa as placas cerâmicas por classe, de acordo com a quantidade de ciclos que ela
suporta sem apresentar desgaste visual (tabela 2.7). Interessante notar que a norma determina
ainda que, para o nível mais alto de graduação (classe PEI V), a placa deve apresentar resistência
ao manchamento após o ensaio de abrasão superficial.

Nº de ciclos Classe PEI
100 0
150 1
600 2
750, 1.500 3
2.100, 6.000, 12.000 4
> 12.000 5


REVESTIMENTOS
Tabela 2.7 - Classificação de placas cerâmicas segundo a resistência à abrasão superficial

1.3.5.6. Resistência ao gretamento

É um ensaio que evidencia a ocorrência de fissura capilar limitada à camada esmaltada da placa
cerâmica, decorrente de variações volumétricas, de origem térmica ou higrométricas, no biscoito
da cerâmica, não acompanhadas pelo seu vidrado.
É importante salientar ainda a correlação existente entre a expansão por umidade e o gretamento
Segundo Fioritto (1992), o gretamento é decorrente de um inchamento do corpo cerâmico,
provocado por uma expansão higroscópica, responsável pela introdução de tensões de tração no
vidrado. Para ele, o defeito de gretamento ocorre já a partir de uma expansão por umidade de
0,3mm/m, metade do valor máximo aceitável pela NBR 13.818 (1997).

1.3.5.7. Dureza segundo a escala Mohs

Representa a resistência apresentada pelo vidrado ao riscamento provocado por elementos de
dureza crescente, mediante uma força padronizada.
As placas são classificadas conforme o desgaste visual apresentado em decorrência do
riscamento, conforme apresentado na tabela 2.8.

Relação de elementos utilizados
1 – talco 6 – feldspato
2 – gesso 7 – quartzo
3 – calcita 8 – topázio
4 – fluorita 9 – coríndon
5 – apatita 10 - diamante
Tabela 2.8 - Classificação de placas cerâmicas segundo dureza na escala Mohs

1.3.5.8. Mancha d’água

Trata-se de um ensaio que não é concebido pela NBR 13.818 (1996), apesar de ser realizado em
laboratórios especializados do país. Corresponde à diferença visual de tonalidade observada pelo
vidrado quando a placa cerâmica é colocada em contato com a água que penetra pelas suas faces
laterais e inferior.
É mais crítica para as cerâmicas de grandes dimensões (a partir de 20cm x 20cm) e para as de cor
clara, sendo normalmente motivadas por deficiências na espessura do vidrado, por excessiva
absorção da água pelo biscoito, ou pela deficiências no engobe1 da cerâmica (pouco opaco, muito
fino ou poroso).

1.3.5.9. Aspectos dimensionais

Trata-se de uma avaliação das características dimensionais das peças, tais como tamanho,
retitude e ortogonalidade dos lados, curvatura central e lateral e empeno. Aspectos importantes

1
Entende-se aqui engobe por camada de argila líquida colorida para disfarçar ou decorar a cor natural do barro, com
consistência pastosa, com a qual se banha o biscoito antes da aplicação do esmalte.


REVESTIMENTOS

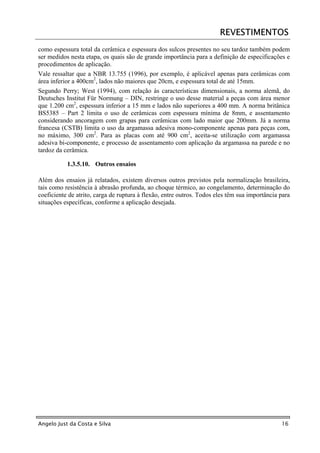

como espessura total da cerâmica e espessura dos sulcos presentes no seu tardoz também podem
ser medidos nesta etapa, os quais são de grande importância para a definição de especificações e
procedimentos de aplicação.
Vale ressaltar que a NBR 13.755 (1996), por exemplo, é aplicável apenas para cerâmicas com
área inferior a 400cm2, lados não maiores que 20cm, e espessura total de até 15mm.
Segundo Perry; West (1994), com relação às características dimensionais, a norma alemã, do
Deutsches Institut Für Normung – DIN, restringe o uso desse material a peças com área menor
que 1.200 cm2, espessura inferior a 15 mm e lados não superiores a 400 mm. A norma britânica
BS5385 – Part 2 limita o uso de cerâmicas com espessura mínima de 8mm, e assentamento
considerando ancoragem com grapas para cerâmicas com lado maior que 200mm. Já a norma
francesa (CSTB) limita o uso da argamassa adesiva mono-componente apenas para peças com,
no máximo, 300 cm2. Para as placas com até 900 cm2, aceita-se utilização com argamassa
adesiva bi-componente, e processo de assentamento com aplicação da argamassa na parede e no
tardoz da cerâmica.

1.3.5.10. Outros ensaios

Além dos ensaios já relatados, existem diversos outros previstos pela normalização brasileira,
tais como resistência à abrasão profunda, ao choque térmico, ao congelamento, determinação do
coeficiente de atrito, carga de ruptura à flexão, entre outros. Todos eles têm sua importância para
situações específicas, conforme a aplicação desejada.


REVESTIMENTOS

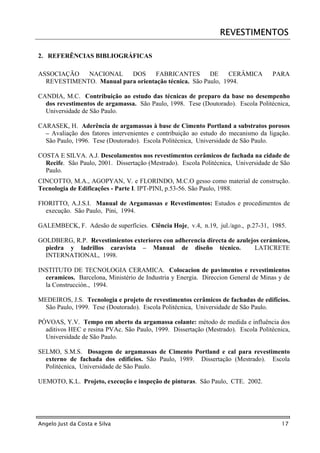

2. REFERÊNCIAS BIBLIOGRÁFICAS

ASSOCIAÇÃO NACIONAL DOS FABRICANTES DE CERÂMICA PARA
REVESTIMENTO. Manual para orientação técnica. São Paulo, 1994.

CANDIA, M.C. Contribuição ao estudo das técnicas de preparo da base no desempenho
dos revestimentos de argamassa. São Paulo, 1998. Tese (Doutorado). Escola Politécnica,
Universidade de São Paulo.

CARASEK, H. Aderência de argamassas à base de Cimento Portland a substratos porosos
– Avaliação dos fatores intervenientes e contribuição ao estudo do mecanismo da ligação.
São Paulo, 1996. Tese (Doutorado). Escola Politécnica, Universidade de São Paulo.

COSTA E SILVA. A.J. Descolamentos nos revestimentos cerâmicos de fachada na cidade de
Recife. São Paulo, 2001. Dissertação (Mestrado). Escola Politécnica, Universidade de São
Paulo.
CINCOTTO, M.A., AGOPYAN, V. e FLORINDO, M.C.O gesso como material de construção.
Tecnologia de Edificações - Parte I. IPT-PINI, p.53-56. São Paulo, 1988.

FIORITTO, A.J.S.I. Manual de Argamassas e Revestimentos: Estudos e procedimentos de
execução. São Paulo, Pini, 1994.

GALEMBECK, F. Adesão de superfícies. Ciência Hoje, v.4, n.19, jul./ago., p.27-31, 1985.

GOLDBERG, R.P. Revestimientos exteriores con adherencia directa de azulejos cerámicos,
piedra y ladrillos caravista – Manual de diseño técnico. LATICRETE
INTERNATIONAL, 1998.

INSTITUTO DE TECNOLOGIA CERAMICA. Colocacion de pavimentos e revestimientos
ceramicos. Barcelona, Ministério de Industria y Energia. Direccion General de Minas y de
la Construcción., 1994.

MEDEIROS, J.S. Tecnologia e projeto de revestimentos cerâmicos de fachadas de edifícios.
São Paulo, 1999. Tese (Doutorado). Escola Politécnica, Universidade de São Paulo.

PÓVOAS, Y.V. Tempo em aberto da argamassa colante: método de medida e influência dos
aditivos HEC e resina PVAc. São Paulo, 1999. Dissertação (Mestrado). Escola Politécnica,
Universidade de São Paulo.

SELMO, S.M.S. Dosagem de argamassas de Cimento Portland e cal para revestimento
externo de fachada dos edifícios. São Paulo, 1989. Dissertação (Mestrado). Escola
Politécnica, Universidade de São Paulo.

UEMOTO, K.L. Projeto, execução e inspeção de pinturas. São Paulo, CTE. 2002.


Revestimentos

Mais conteúdo relacionado

Mais procurados

Semelhante a Revestimentos

Mais de DandaEDF

Último

Revestimentos
