O documento discute endereçamento simbólico e absoluto no SIMATIC S7, incluindo: 1) Símbolos são usados globalmente e localmente para representar endereços de memória e nomes de blocos de programação. 2) A tabela de símbolos armazena e gerencia símbolos globais. 3) Editores permitem criar, editar e visualizar símbolos.

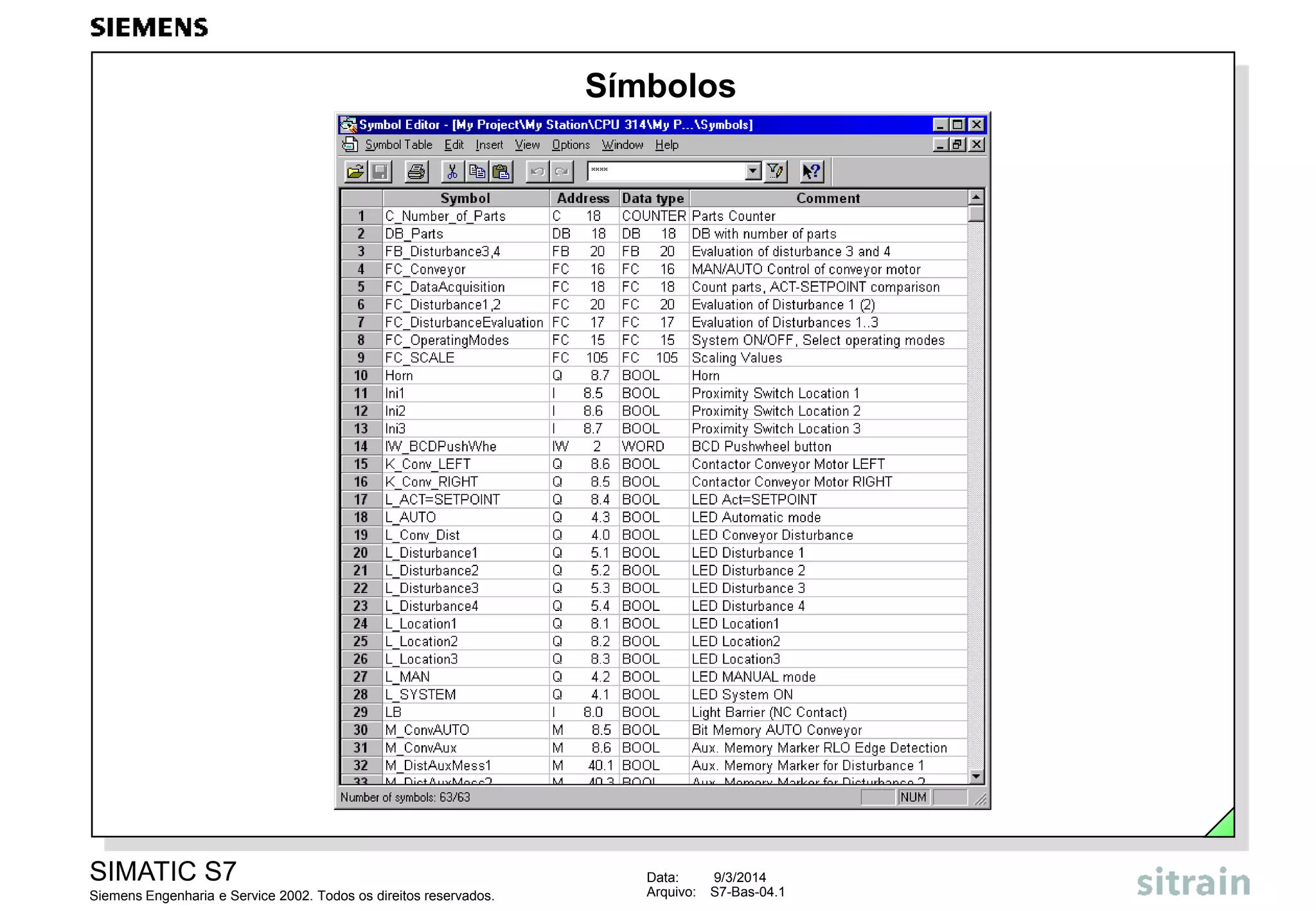

1. Símbolos
SIMATIC S7
Siemens Engenharia e Service 2002. Todos os direitos reservados.
Data:
Arquivo:
9/3/2014
S7-Bas-04.1

2. Endereçamento Absoluto e Simbólico
A
I 0.0
A
“PLANT_ON"
=
Q8.0
=
“ON_INDIC"
A
I 0.4
A
"M_FORW"
=
Q20.5
=
"MOTOR_FORW"
Call
FC18
Call
“COUNT"
Symbol
Address
Data Type
Comment
MOTOR_FORW
Q20.5
BOOL
Motor para a frente
COUNT
FC18
FC18
Contagem de garrafas
PLANT_ON
I 0.0
BOOL
Liga instalação
ON_INDIC
Q8.0
BOOL
Indicador: Instalação ligada
M_FORW
I 0.4
BOOL
Comando: Motor para a frente
(máx. 24 caracteres)
SIMATIC S7
Siemens Engenharia e Service 2002. Todos os direitos reservados.
(máx. 80 caracteres)
Data:
Arquivo:
9/3/2014
S7-Bas-04.2

3. Endereçamento Absoluto - Panorâmica
Onde são utilizados símbolos? Onde são armazenados?
Como são criados?
Dados Globais:
Tabela de símbolos
- Entradas
- Saídas
- Bit mem., temp., contadores
- I/O de Periferia
Editor Simbólico
Dados Locais do Bloco:
- Parâmetros do Bloco
- Dados locais / temporários
Parte de declarações
do bloco
Editor de Programa
“Labels“ para saltos (jumps)
Seção de programa
do bloco
Editor de Programa
Nomes de Blocos:
- OB
- FB
- FC
- DB
- VAT
- UDT
Tabela de Símbolos
Editor Simbólico
Componentes do DB
Parte de declaração do DB
Editor de Programa
SIMATIC S7
Siemens Engenharia e Service 2002. Todos os direitos reservados.
Data:
Arquivo:
9/3/2014
S7-Bas-04.3

4. Abrindo a Tabela de Símbolos
SIMATIC S7
Siemens Engenharia e Service 2002. Todos os direitos reservados.
Data:
Arquivo:
9/3/2014
S7-Bas-04.4

5. Editar: Procurar e Substituir
SIMATIC S7
Siemens Engenharia e Service 2002. Todos os direitos reservados.
Data:
Arquivo:
9/3/2014
S7-Bas-04.5

6. Visualizar: Filtro
SIMATIC S7
Siemens Engenharia e Service 2002. Todos os direitos reservados.
Data:
Arquivo:
9/3/2014
S7-Bas-04.6

7. Visualizar: Ordenar
SIMATIC S7
Siemens Engenharia e Service 2002. Todos os direitos reservados.
Data:
Arquivo:
9/3/2014
S7-Bas-04.7

8. Tabela de Símbolos: Exportar
Onde armazenar a tabela?
Em que formato armazenar a tabela?
SIMATIC S7
Siemens Engenharia e Service 2002. Todos os direitos reservados.
Data:
Arquivo:
9/3/2014
S7-Bas-04.8

9. Tabela de Símbolos: Importar
Selecione o diretório
Entre com o nome do
arquivo
Selecione o formato
do arquivo
SIMATIC S7
Siemens Engenharia e Service 2002. Todos os direitos reservados.
Data:
Arquivo:
9/3/2014
S7-Bas-04.9

10. Editar Símbolos (no Editor LAD/STL/FBD)
SIMATIC S7
Siemens Engenharia e Service 2002. Todos os direitos reservados.
Data:
Arquivo:
9/3/2014
S7-Bas-04.10

11. Informação Simbólica (no Editor LAD/STL/FBD)
SIMATIC S7
Siemens Engenharia e Service 2002. Todos os direitos reservados.
Data:
Arquivo:
9/3/2014
S7-Bas-04.11

12. Seleção de Símbolos (no Editor LAD/STL/FBD)
SIMATIC S7
Siemens Engenharia e Service 2002. Todos os direitos reservados.
Data:
Arquivo:
9/3/2014
S7-Bas-04.12

13. Exercício: Criando uma Tabela para o Modelo do Transportador
Versão A
Módulos de
16 entradas
SIMATIC S7
Siemens Engenharia e Service 2002. Todos os direitos reservados.
Versão B
Módulos de
32 entradas
Data:
Arquivo:
9/3/2014
S7-Bas-04.13
