CLP S7 300 E S7 400

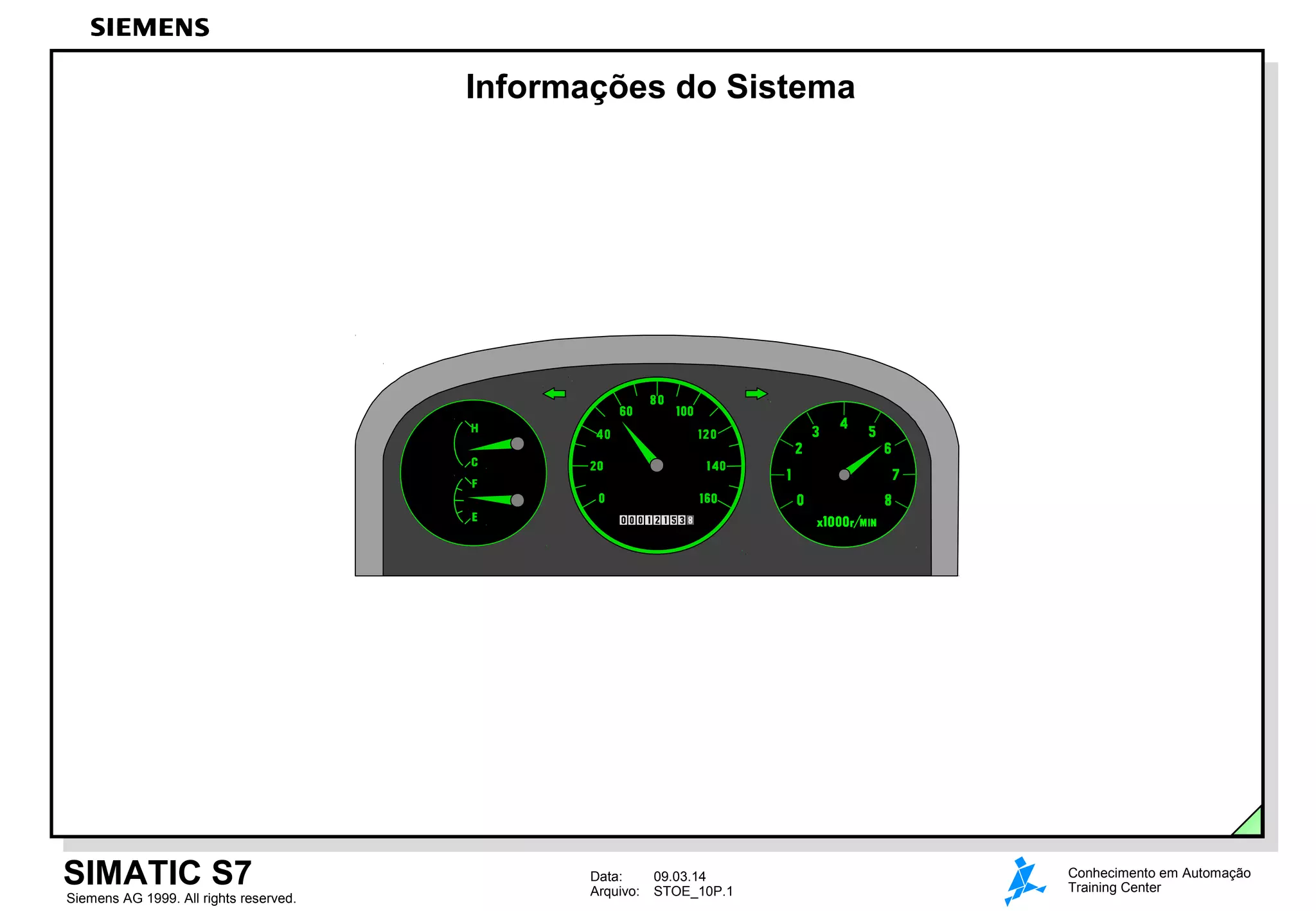

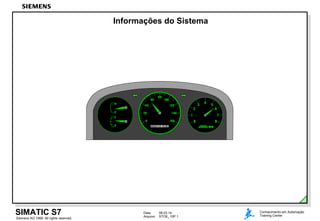

- 1. Informações do Sistema SIMATIC S7 Siemens AG 1999. All rights reserved. Data: Arquivo: 09.03.14 STOE_10P.1 Conhecimento em Automação Training Center
- 2. Informações do Sistema – Vista Geral SIMATIC S7 Siemens AG 1999. All rights reserved. Data: Arquivo: 09.03.14 STOE_10P.2 Conhecimento em Automação Training Center
- 3. Informações do Módulo: Tabela "Memory" SIMATIC S7 Siemens AG 1999. All rights reserved. Data: Arquivo: 09.03.14 STOE_10P.3 Conhecimento em Automação Training Center
- 4. Informações do Módulo: Tabela "Scan Cycle Time" SIMATIC S7 Siemens AG 1999. All rights reserved. Data: Arquivo: 09.03.14 STOE_10P.4 Conhecimento em Automação Training Center
- 5. Informações do Módulo: Tabela "Time System" ... no SIMATIC Manager: PLC -> Set Date and Time SIMATIC S7 Siemens AG 1999. All rights reserved. Data: Arquivo: 09.03.14 STOE_10P.5 Conhecimento em Automação Training Center
- 6. Informações do Módulo: Tabela "Performance Data" ... no SIMATIC Manager: • Pasta Blocks -> Properties SIMATIC S7 Siemens AG 1999. All rights reserved. Data: Arquivo: 09.03.14 STOE_10P.6 Conhecimento em Automação Training Center
- 7. Dados de Desempenho: Blocos SIMATIC S7 Siemens AG 1999. All rights reserved. Data: Arquivo: 09.03.14 STOE_10P.7 Conhecimento em Automação Training Center
- 8. Exercício: Lendo Informações do Sistema SIMATIC S7 Siemens AG 1999. All rights reserved. Data: Arquivo: 09.03.14 STOE_10P.8 Conhecimento em Automação Training Center
Notas do Editor
- SumárioPágina Informações do Sistema – Vista Geral ................................................................................................2 Informações do Módulo: Tabela "Memory" ..........................................................................................3 Informações do Módulo: Tabela "Scan Cycle Time" ............................................................................4 Informações do Módulo: Tabela "Time System" ..................................................................................5 Informações do Módulo: Tabela "Performance Data" ..........................................................................6 Dados de Desempenho: Blocos ...........................................................................................................7 Exercício: Lendo Informações do Sistema ...........................................................................................8
- Module Information(Informações do Módulo) A janela das informações do sistema (system information) é inicializado no gerenciador SIMATIC (Manager) ou no Editor LAD/STL/FBD pela seleção da opção de menu PLC -> Module Information... . Informações sobre o módulo é resumida nas seguintes tabelas: •General (geral) •Diagnostic Buffer (Buffer de Diagnóstico) •Memory (Memória) •Scan Cycle Time (Tempo de Varredura do Ciclo) •Time System (Horário do Sistema) •Performance Data (Dados de Desempenho) •Communication (Comunicação) •Stacks (Pilhas) Tabela "General"Esta tabela dá a você as seguintes informações: •Dados do Módulo (versão, código do produto) •Localização •Estado do Módulo
- GeralO tempo de varredura do ciclo é definido como o tempo que a CPU necessita para atualizar as tabelas de imagem de processo, execução do programa do usuário, execução de todas as funções de diagnóstico e comunicações com os equipamentos de programação. Tabela A tabela "Scan Cycle Time" dá a você as seguintes informações sobre a "Scan Cycle Time" execução cíclica do programa: •Duração do mais longo ciclo de tempo desde a última vez que a CPU foi de STOP para RUN, •Duração do mais curto ciclo de tempo desde a última vez que a CPU foi de STOP para RUN, •Duração do ciclo de tempo atual / anterior, •Mostra o valor configurado do máximo tempo de monitoração do ciclo de varredura (máximo tempo de varredura do ciclo) e •Mostra o valor configurado do mínimo tempo de ciclo de varredura (somente para o S7-400).Deste modo, você pode implementar tempos de ciclo constantes. Um novo ciclo sempre começa quando o mínimo tempo de varredura do ciclo for ultrapassado.
- Clock(Relógio) Esta caixa somente mostra os dados do relógio de tempo real integrado na CPU. (ver abaixo as notas para ajuste do horário) Correction Factor(Fator de Correção) O fator de correção para ajuste do relógio é inserido na janela "HW_Config" (ver capítulo "Configuração de Hardware"). Clock(Sincronização do Relógio) Existem diversos caminhos para a sincronização do Synchronization relógio: •dentro de um sistema PLC, por exemplo, com multiprocessamento, •na rede MPI entre o Mestre e o Escravo •com MFI (multifunctional interface – interface multifuncional) para conexões ponto-a-ponto. Run-time meter(Medidor do Tempo de Operação) Para medição do tempo de operação de um equipamento. Existem as seguintes funções do sistema na CPU para medição do tempo de operação: •SFC2ajusta um valor padrão •SFC3partindo e parando •SFC4lendo o valor atual de horas transcorridas.O número de medidores de tempo de operação depende do tipo de CPU (máx. 8). A faixa de valores situa-se entre 0 e 32767 horas. Set Date and Time (Ajuste de Data e Horário) Existem dois modos de ajustar a data e o horário no módulo: 1.No SIMATIC Manager pela seleção da opção de menu PLC -> Set Date and Time 2.Usando a função do sistema SFC0 para ajustar data e horário.
- AplicaçãoAs informações de memória disponível permitem a você determinar antes da transferência de seu programa, se o programa que você desenvolveu offline pode ser executado pela CPU desejada. Dados de Esta tabela contem as seguintes informações: Desempenho •tamanho da memória de trabalho •tamanho da memória de carga integrada •tamanho máximo da memória de carga conectável •tamanho das áreas de endereços: imagem de processo de entrada, imagem de processo de saída, memórias bit, temporizadores, contadores e dados locais Propriedades(Propriedades da Pasta Blocos) Você pode determinar quanta memória "Block Folder"necessita o programa do usuário na CPU pela seleção das “Properties“ da pasta blocos no gerenciador SIMATIC (SIMATIC Manager).
- BlocosQuando você clica no botão "Blocks", a tabela dos dados de desempenho (Performance Data) também fornecem a você informações sobre quais blocos podem ser transferidos para a CPU disponível. As seguintes informações são mostradas: •Organization blocks (blocos de organização) •System functions (funções do sistema) •o máximo número possível de FCs, FBs, DBs, e •o máximo tamanho dos blocos.
- ObjetivoFamiliarizar-se com as informações disponíveis do sistema utilizando as opções de menu PLC -> Module Information. O que fazer1.No SIMATIC Manager ou no Editor LAD/STL/FBD, selecione a opção de menu PLC -> Module Information. 2.Escolha a tabela que você deseja. 3.Apure quanta memória ainda está disponível na memória de trabalho. 4.Determine qual o mais longo tempo de ciclo de varredura havia ocorrido até agora. ResultadoVocê está familiarizado com a ferramenta fornecerá a você importantes informações de diagnóstico quando você lidar com falhas.
