O documento descreve as funcionalidades e ferramentas do SIMATIC Manager, software da Siemens para projeto e configuração de sistemas S7. Ele explica como criar e estruturar projetos, inserir programas e blocos de função, além de operar em modo offline e online com o PLC e realizar resets de memória.

1. SIMATIC S7
Siemens Engenharia e Service 2002. Todos os direitos reservados.
Data: 15/4/2014
Arquivo: S7-Bas-02.1

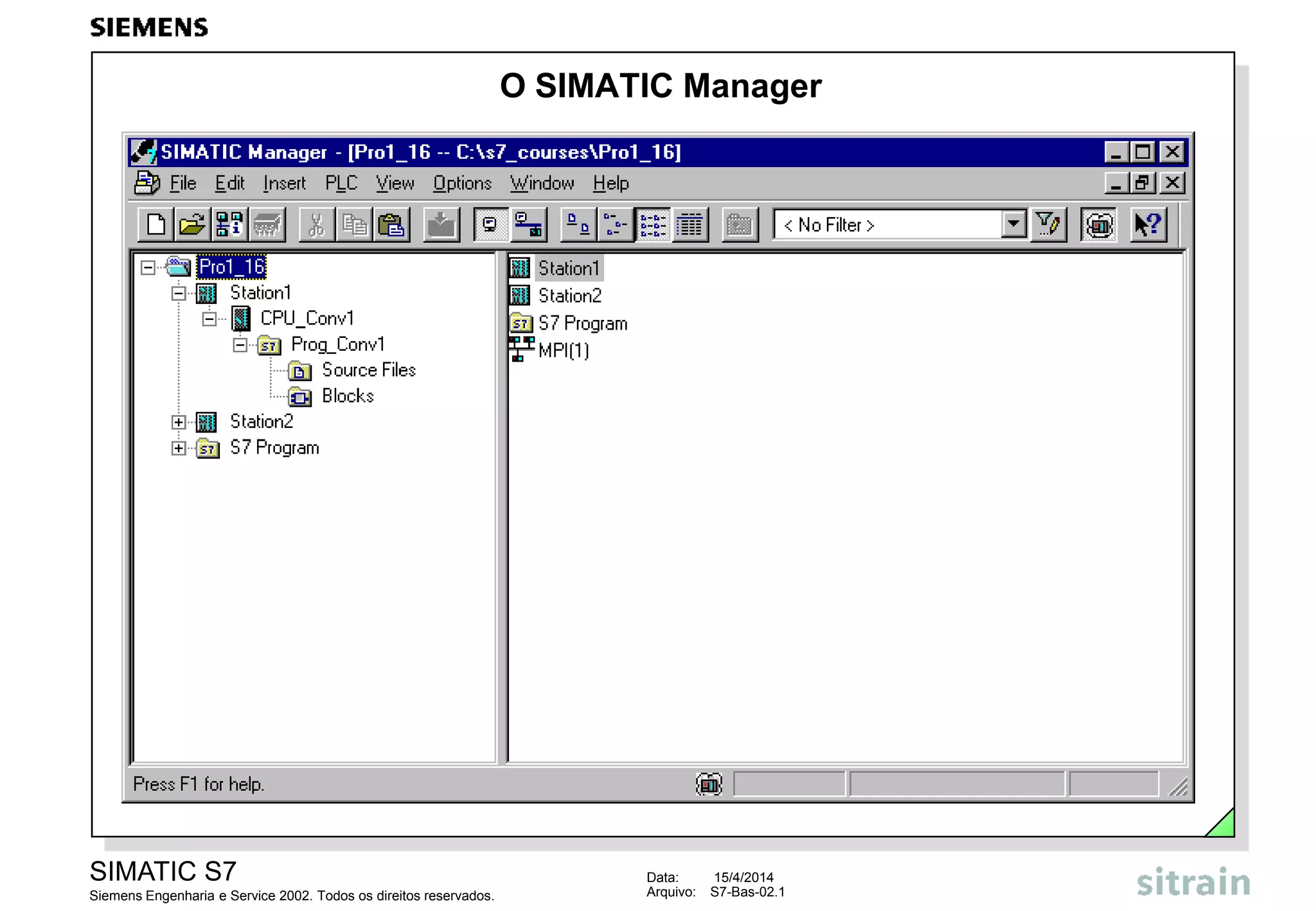

O SIMATIC Manager

2. SIMATIC S7
Siemens Engenharia e Service 2002. Todos os direitos reservados.
Data: 15/4/2014
Arquivo: S7-Bas-02.2
Do Processo para o Projeto
FB21
Hardware
Software
Administração do Projeto
Processo
OB1
SIMATIC Manager
I1.0 I1.1 Q4.0

3. SIMATIC S7
Siemens Engenharia e Service 2002. Todos os direitos reservados.
Data: 15/4/2014
Arquivo: S7-Bas-02.3
Estrutura de um Projeto STEP 7

4. SIMATIC S7
Siemens Engenharia e Service 2002. Todos os direitos reservados.
Data: 15/4/2014
Arquivo: S7-Bas-02.4
Iniciando o SIMATIC Manager
ou

5. SIMATIC S7
Siemens Engenharia e Service 2002. Todos os direitos reservados.
Data: 15/4/2014
Arquivo: S7-Bas-02.5
Os Menus e Barras de Ferramentas do SIMATIC Manager
Barra de Título
Barra de Menu
Barra de Ferramentas
Barra de Status
Barra de Tarefas

6. SIMATIC S7
Siemens Engenharia e Service 2002. Todos os direitos reservados.
Data: 15/4/2014
Arquivo: S7-Bas-02.6
Símbolos STEP 7
Mostrar os Nós Acessíveis
Módulo de Memória S7
Transferência (para o PLC)
Definir Filtro
Ativar Filtro
Simular Módulos (S7-PLCSIM)
A Barra de Ferramentas do SIMATIC Manager
Símbolos do Windows

7. SIMATIC S7
Siemens Engenharia e Service 2002. Todos os direitos reservados.
Data: 15/4/2014
Arquivo: S7-Bas-02.7
Criando um Projeto no STEP 7
Escreva aqui
o nome do
projeto e
confirme com
"OK"

8. SIMATIC S7
Siemens Engenharia e Service 2002. Todos os direitos reservados.
Data: 15/4/2014
Arquivo: S7-Bas-02.8
Inserindo um Programa S7

9. SIMATIC S7
Siemens Engenharia e Service 2002. Todos os direitos reservados.
Data: 15/4/2014
Arquivo: S7-Bas-02.9
Exibição Offline / Online no SIMATIC Manager

10. SIMATIC S7
Siemens Engenharia e Service 2002. Todos os direitos reservados.
Data: 15/4/2014
Arquivo: S7-Bas-02.10
Bibliotecas Standard

11. SIMATIC S7
Siemens Engenharia e Service 2002. Todos os direitos reservados.
Data: 15/4/2014
Arquivo: S7-Bas-02.11
Sistema de Ajuda Geral do STEP 7

12. SIMATIC S7
Siemens Engenharia e Service 2002. Todos os direitos reservados.
Data: 15/4/2014
Arquivo: S7-Bas-02.12
Sistema de Ajuda Sensível a Contexto do STEP 7

13. SIMATIC S7
Siemens Engenharia e Service 2002. Todos os direitos reservados.
Data: 15/4/2014
Arquivo: S7-Bas-02.13
Exercício: Criando um Projeto
Escreva aqui o nome do
projeto e confirme com "OK"

14. SIMATIC S7
Siemens Engenharia e Service 2002. Todos os direitos reservados.
Data: 15/4/2014
Arquivo: S7-Bas-02.14
Exercício: Inserindo um Programa S7

15. SIMATIC S7
Siemens Engenharia e Service 2002. Todos os direitos reservados.
Data: 15/4/2014
Arquivo: S7-Bas-02.15
Exercício: Copiando um Bloco da Biblioteca Standard

16. SIMATIC S7
Siemens Engenharia e Service 2002. Todos os direitos reservados.
Data: 15/4/2014
Arquivo: S7-Bas-02.16
Exercício: Reset da Memória da CPU e Warm Restart
Através do PG
1.Coloque o seletor de
modo func. na posição
“RUN-P”
2. Menu Options:
PLC -> Operating
Mode -> Stop
3. Menu Options:
PLC -> Clear/Reset
1. Confirme o reset da
memória clicando em
“OK” (o LED “STOP”
pisca rapidamente
indicando a execução
do reset)
1. Menu Options:
PLC -> Operating
Mode -> Warm Restart
Após a inserção do
Módulo de Memória
1.Coloque o seletor na
posição "RUN" ou
“RUN-P“
Manualmente
1.Coloque o seletor na
posição "RUN" ou
“RUN-P“
Tipo de Reset
Execução do
Warm Restart
Solicitação
de Reset
da Memória
Execução
do Reset
da Memória
1.Coloque o seletor de
modo func. na posição
“STOP”
2.Coloque o seletor em
“MRES” até que o LED
“STOP” pisque duas
vezes (lentamente)
3.Solte o seletor (este
volta automaticamente
para a posição “STOP”)
1.Coloque o seletor em
“MRES” (o LED “STOP”
pisca rapidamente)
2.Solte o seletor (este
volta automaticamente
para a posição “STOP“)
1. Selector de modo func.
na posição “STOP”
2. Insira o módulo de
memória
3. O LED de “STOP”
pisca lentamente
indicando solicitação de
reset da memória
1.Coloque o seletor em
“MRES” (o LED “STOP”
pisca rapidamente)
2.Solte o seletor (este
volta automaticamente
para a posição “STOP“)

17. SIMATIC S7
Siemens Engenharia e Service 2002. Todos os direitos reservados.
Data: 15/4/2014
Arquivo: S7-Bas-02.17
Opções de Customização do SIMATIC Manager
