1. VOZ SOBRE FRAME RELAY – VOFR.

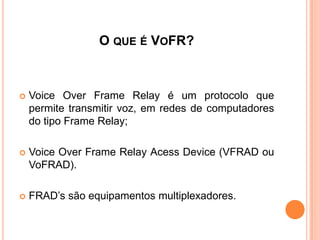

2. O QUE É VOFR?
 Voice Over Frame Relay é um protocolo que
permite transmitir voz, em redes de computadores
do tipo Frame Relay;
 Voice Over Frame Relay Acess Device (VFRAD ou
VoFRAD).
 FRAD’s são equipamentos multiplexadores.

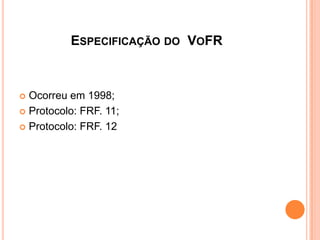

3. ESPECIFICAÇÃO DO VOFR
 Ocorreu em 1998;
 Protocolo: FRF. 11;
 Protocolo: FRF. 12

4. TIPO
DE VFRAD
 RAD MAXcess é um gestor integrado de banda,
que faz a integração de voz de rede de dados
conectando o router, ou o controlador SNA e o PBX
em cada área de redes corporativas com base em
Frame Relay.

5. PBX
 Private Branch Exchange ou ainda PABX para
Private Automatic Branch Exchange, cuja tradução
seria Troca automática de ramais privados) é um
centro de distribuição telefônica pertencente a uma
empresa que não inclua como sua atividade o
fornecimento de serviços telefônicos ao público em
geral.
 Em um ambiente corporativo normalmente existem
muito mais ramais do que linhas telefônicas,
principalmente devido ao custo, havendo a
necessidade de um ponto central para gerenciar e
distribuir as chamadas, o que é feito pelo PABX.

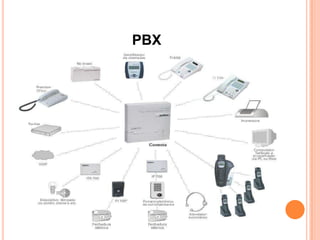

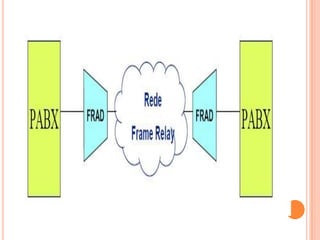

6. PBX

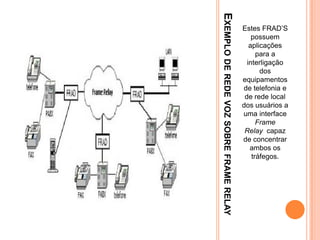

8. EXEMPLODEREDEVOZSOBREFRAMERELAY
Estes FRAD’S
possuem
aplicações
para a
interligação
dos
equipamentos
de telefonia e
de rede local
dos usuários a
uma interface
Frame
Relay capaz
de concentrar
ambos os
tráfegos.

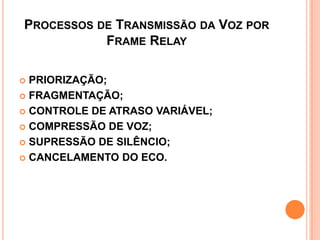

9. PROCESSOS DE TRANSMISSÃO DA VOZ POR
FRAME RELAY
 PRIORIZAÇÃO;
 FRAGMENTAÇÃO;
 CONTROLE DE ATRASO VARIÁVEL;
 COMPRESSÃO DE VOZ;
 SUPRESSÃO DE SILÊNCIO;
 CANCELAMENTO DO ECO.

10. PROCESSOS DE TRANSMISSÃO DA VOZ POR
FRAME RELAY

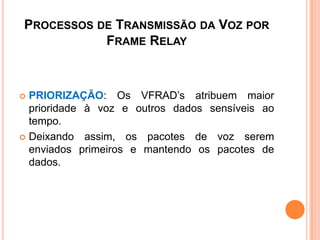

 PRIORIZAÇÃO: Os VFRAD’s atribuem maior
prioridade à voz e outros dados sensíveis ao
tempo.
 Deixando assim, os pacotes de voz serem
enviados primeiros e mantendo os pacotes de
dados.

11. PROCESSOS DE TRANSMISSÃO DA VOZ POR
FRAME RELAY

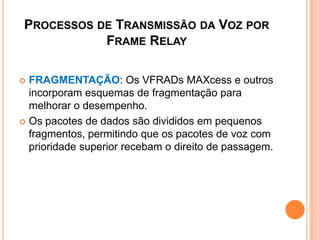

 FRAGMENTAÇÃO: Os VFRADs MAXcess e outros
incorporam esquemas de fragmentação para
melhorar o desempenho.
 Os pacotes de dados são divididos em pequenos
fragmentos, permitindo que os pacotes de voz com
prioridade superior recebam o direito de passagem.

12. PROCESSOS DE TRANSMISSÃO DA VOZ POR
FRAME RELAY

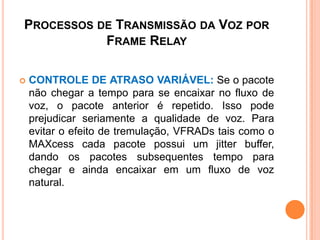

 CONTROLE DE ATRASO VARIÁVEL: Se o pacote
não chegar a tempo para se encaixar no fluxo de
voz, o pacote anterior é repetido. Isso pode
prejudicar seriamente a qualidade de voz. Para
evitar o efeito de tremulação, VFRADs tais como o
MAXcess cada pacote possui um jitter buffer,
dando os pacotes subsequentes tempo para
chegar e ainda encaixar em um fluxo de voz
natural.

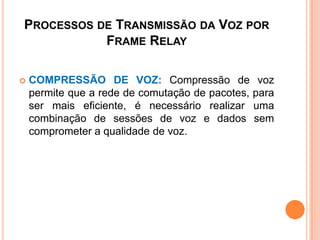

13. PROCESSOS DE TRANSMISSÃO DA VOZ POR
FRAME RELAY
 COMPRESSÃO DE VOZ: Compressão de voz
permite que a rede de comutação de pacotes, para
ser mais eficiente, é necessário realizar uma
combinação de sessões de voz e dados sem
comprometer a qualidade de voz.

14. PROCESSOS DE TRANSMISSÃO DA VOZ POR
FRAME RELAY

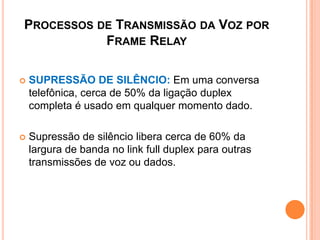

 SUPRESSÃO DE SILÊNCIO: Em uma conversa
telefônica, cerca de 50% da ligação duplex
completa é usado em qualquer momento dado.
 Supressão de silêncio libera cerca de 60% da
largura de banda no link full duplex para outras
transmissões de voz ou dados.

15. PROCESSOS DE TRANSMISSÃO DA VOZ POR
FRAME RELAY

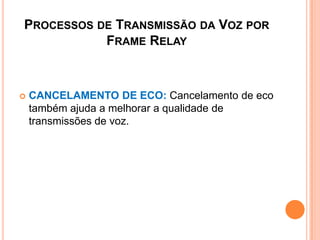

 CANCELAMENTO DE ECO: Cancelamento de eco
também ajuda a melhorar a qualidade de
transmissões de voz.

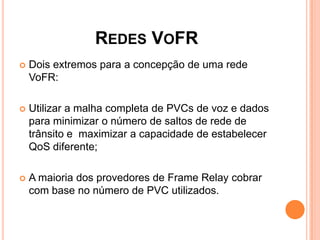

16. REDES VOFR
 Dois extremos para a concepção de uma rede
VoFR:
 Utilizar a malha completa de PVCs de voz e dados
para minimizar o número de saltos de rede de
trânsito e maximizar a capacidade de estabelecer
QoS diferente;
 A maioria dos provedores de Frame Relay cobrar
com base no número de PVC utilizados.

17. TÉCNICAS DE QOS VOFR

18. CONCLUSÃO.

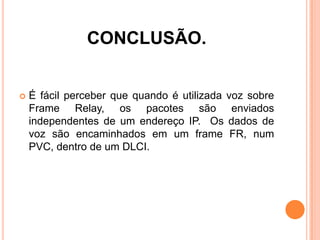

 É fácil perceber que quando é utilizada voz sobre
Frame Relay, os pacotes são enviados
independentes de um endereço IP. Os dados de
voz são encaminhados em um frame FR, num
PVC, dentro de um DLCI.

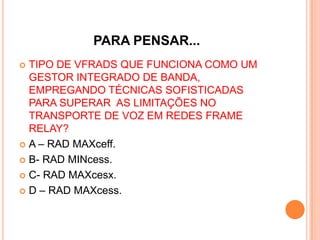

19. PARA PENSAR...
 TIPO DE VFRADS QUE FUNCIONA COMO UM
GESTOR INTEGRADO DE BANDA,
EMPREGANDO TÉCNICAS SOFISTICADAS
PARA SUPERAR AS LIMITAÇÕES NO
TRANSPORTE DE VOZ EM REDES FRAME
RELAY?
 A – RAD MAXceff.
 B- RAD MINcess.
 C- RAD MAXcesx.
 D – RAD MAXcess.

20. PARA PENSAR...

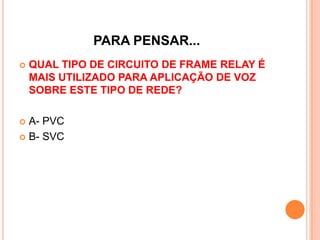

 QUAL TIPO DE CIRCUITO DE FRAME RELAY É
MAIS UTILIZADO PARA APLICAÇÃO DE VOZ
SOBRE ESTE TIPO DE REDE?
 A- PVC
 B- SVC

21. PARA PENSAR...

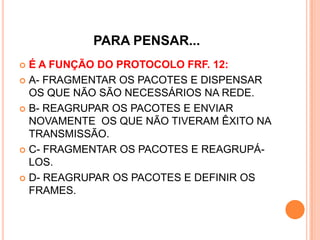

 É A FUNÇÃO DO PROTOCOLO FRF. 12:
 A- FRAGMENTAR OS PACOTES E DISPENSAR
OS QUE NÃO SÃO NECESSÁRIOS NA REDE.
 B- REAGRUPAR OS PACOTES E ENVIAR
NOVAMENTE OS QUE NÃO TIVERAM ÊXITO NA
TRANSMISSÃO.
 C- FRAGMENTAR OS PACOTES E REAGRUPÁ-
LOS.
 D- REAGRUPAR OS PACOTES E DEFINIR OS
FRAMES.
