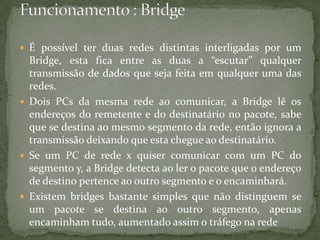

O documento descreve vários tipos de equipamentos de rede, incluindo repetidores, hubs, switches e bridges. Repetidores amplificam e regeneram sinais para conectar redes, enquanto hubs simplesmente retransmitem sinais para todas as portas. Switches examinam endereços de destino para encaminhar quadros especificamente, e bridges conectam redes diferentes filtrando tráfego entre segmentos.

2. RepetidorRepetidor é um equipamento utilizado para interligação de redes iguais, amplificam e regeneram electricamente os sinais transmitidos no meio físico.Os repetidores actuam na camada física (Modelo OSI), recebem todos os pacotes de cada uma das redes que interliga e os repete nas restantes.Não se pode usar numerosos dispositivos destes em uma rede local porque degeneram o sinal no domínio digital e originam problemas de sincronismo entre as interfaces de rede.Repetidores são usados para estender a transmissão de ondas de rádio, por exemplo, redes wireless, wimax e telemóveis

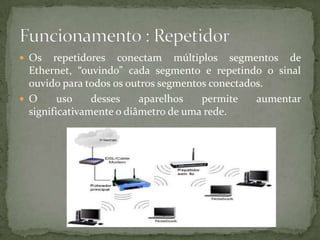

3. Os repetidores conectam múltiplos segmentos de Ethernet, “ouvindo” cada segmento e repetindo o sinal ouvido para todos os outros segmentos conectados. O uso desses aparelhos permite aumentar significativamente o diâmetro de uma rede.Funcionamento : Repetidor

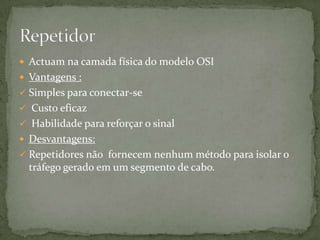

4. Actuam na camada física do modelo OSIVantagens : Simples para conectar-se

5. Custo eficaz

6. Habilidade para reforçar o sinal Desvantagens:Repetidores não fornecem nenhum método para isolar o tráfego gerado em um segmento de cabo.Repetidor

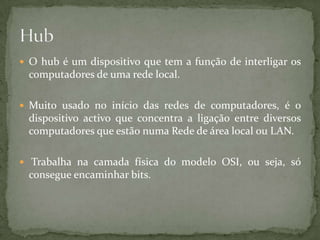

7. O hub é um dispositivo que tem a função de interligar os computadores de uma rede local.Muito usado no início das redes de computadores, é o dispositivo activo que concentra a ligação entre diversos computadores que estão numa Rede de área local ou LAN. Trabalha na camada física do modelo OSI, ou seja, só consegue encaminhar bits.Hub

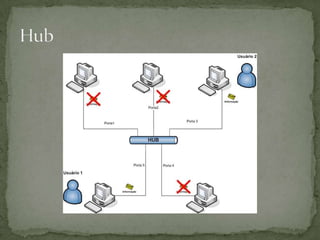

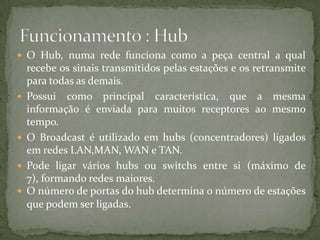

8. O Hub, numa rede funciona como a peça central a qual recebe os sinais transmitidos pelas estações e os retransmite para todas as demais.Possui como principal característica, que a mesma informação é enviada para muitos receptores ao mesmo tempo. O Broadcast é utilizado em hubs (concentradores) ligados em redes LAN,MAN, WAN e TAN.Pode ligar vários hubs ou switchs entre si (máximo de 7), formando redes maiores.O número de portas do hub determina o número de estações que podem ser ligadas.Funcionamento : Hub

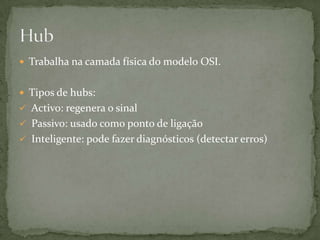

9. Trabalha na camada física do modelo OSI.Tipos de hubs: Activo: regenera o sinal

10. Passivo: usado como ponto de ligação

11. Inteligente: pode fazer diagnósticos (detectar erros)Hub

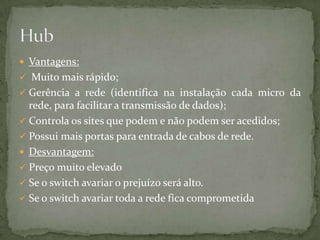

12. Vantagens: Muito mais rápido;

13. Gerência a rede (identifica na instalação cada micro da rede, para facilitar a transmissão de dados);

14. Controla os sites que podem e não podem ser acedidos;

15. Possui mais portas para entrada de cabos de rede.Desvantagem: Preço muito elevado

16. Se o switch avariar o prejuízo será alto.

17. Se o switch avariar toda a rede fica comprometidaHub

18. Hub

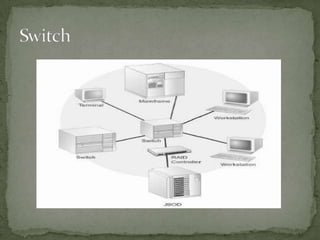

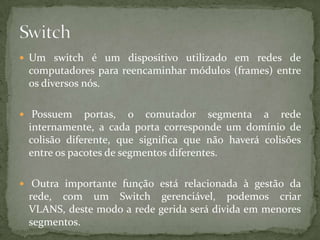

19. SwitchUm switch é um dispositivo utilizado em redes de computadores para reencaminhar módulos (frames) entre os diversos nós. Possuem portas, o comutador segmenta a rede internamente, a cada porta corresponde um domínio de colisão diferente, que significa que não haverá colisões entre os pacotes de segmentos diferentes. Outra importante função está relacionada à gestão da rede, com um Switchgerenciável, podemos criar VLANS, deste modo a rede gerida será divida em menores segmentos.

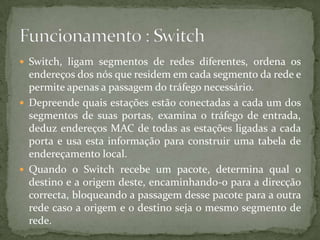

20. Switch, ligam segmentos de redes diferentes, ordena os endereços dos nós que residem em cada segmento da rede e permite apenas a passagem do tráfego necessário.Depreende quais estações estão conectadas a cada um dos segmentos de suas portas, examina o tráfego de entrada, deduz endereços MAC de todas as estações ligadas a cada porta e usa esta informação para construir uma tabela de endereçamento local.Quando o Switch recebe um pacote, determina qual o destino e a origem deste, encaminhando-o para a direcção correcta, bloqueando a passagem desse pacote para a outra rede caso a origem e o destino seja o mesmo segmento de rede.Funcionamento : Switch
