APOSTILA REDES DE DISTRIBUIÇÃO DE ENERGIA

APOSTILA DE
TREINAMENTO
AUTOR: FERNANDO BRANA

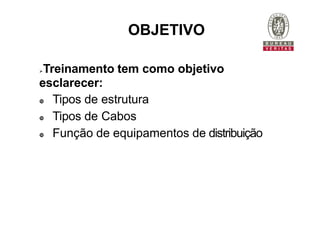

Treinamento tem como objetivo
esclarecer:
 Tipos de estrutura
 Tipos de Cabos
 Função de equipamentos de distribuição
OBJETIVO

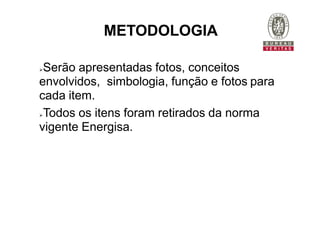

Serão apresentadas fotos, conceitos
envolvidos, simbologia, função e fotos para
cada item.
Todos os itens foram retirados da norma
vigente Energisa.
METODOLOGIA

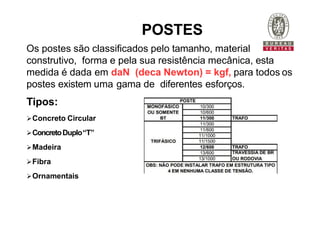

Os postes são classificados pelo tamanho, material
construtivo, forma e pela sua resistência mecânica, esta
medida é dada em daN (deca Newton) = kgf, para todos os
postes existem uma gama de diferentes esforços.
Tipos:
Concreto Circular
ConcretoDuplo“T”
Madeira
Fibra
Ornamentais
POSTES

POSTES

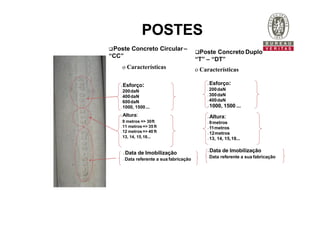

Poste Concreto Circular–
“CC”
o Características
 Esforço:
 200daN
 400daN
 600daN
 1000, 1500...
 Altura:
 9 metros => 30ft
 11 metros => 35 ft
 12 metros => 40 ft
 13, 14, 15,18...
 Data de Imobilização
 Data referente a sua fabricação
Poste Concreto Duplo
“T” – “DT”
o Características
 Esforço:
 200daN
 300daN
 400daN
 1000, 1500 ...
 Altura:
 9metros
 11metros
 12metros
 13, 14, 15,18...
 Data de Imobilização
 Data referente a sua fabricação

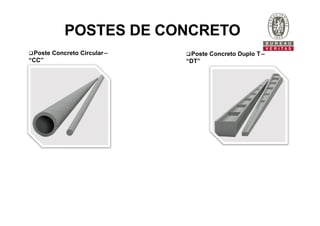

POSTES DE CONCRETO
Poste Concreto Circular–
“CC”
Poste Concreto Duplo T–
“DT”

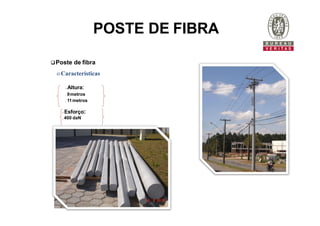

POSTE DE FIBRA
Poste de fibra
o Características
 Altura:
 9metros
 11metros
 Esforço:
 400 daN

IMPORTANTE: VÃOS

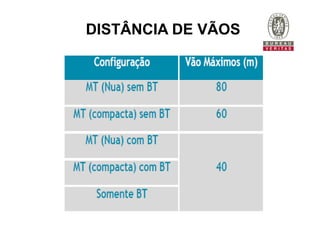

DISTÂNCIA DE VÃOS

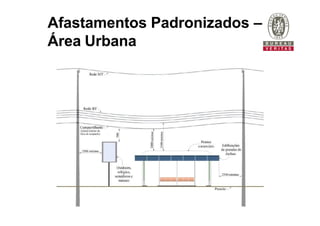

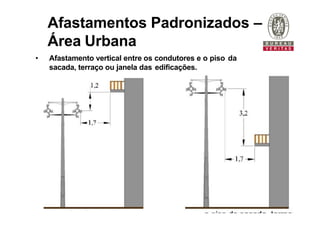

Afastamentos Padronizados –
Área Urbana
• Afastamento vertical entre os condutores e o piso da
sacada, terraço ou janela das edificações.

Área Urbana

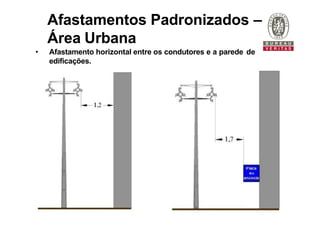

• Afastamento horizontal entre os condutores e a parede de
edificações.

Área Urbana

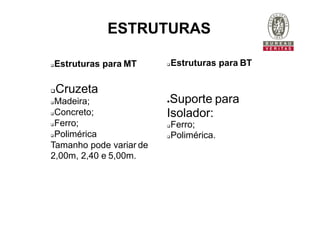

ESTRUTURAS

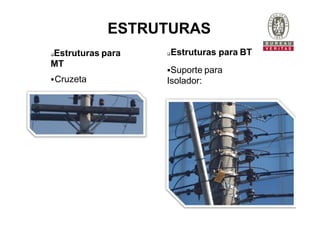

Estruturas para MT
Cruzeta
Madeira;
Concreto;
Ferro;
Polimérica
Tamanho pode variar de
2,00m, 2,40 e 5,00m.
Estruturas para BT
●Suporte para
Isolador:
Ferro;
Polimérica.

Estruturas para
MT
Cruzeta
Estruturas para BT
Suporte para
Isolador:
ESTRUTURAS

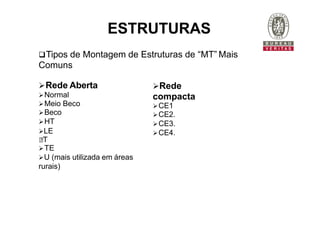

Tipos de Montagem de Estruturas de “MT” Mais
Comuns
Rede Aberta
Normal
Meio Beco
Beco

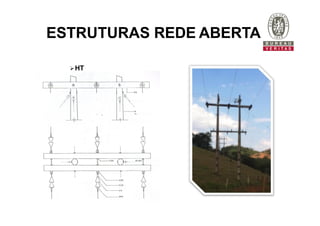

HT
LE
T
TE
U (mais utilizada em áreas
rurais)
Rede
compacta
CE1
CE2.
CE3.
CE4.
ESTRUTURAS

NORMAL

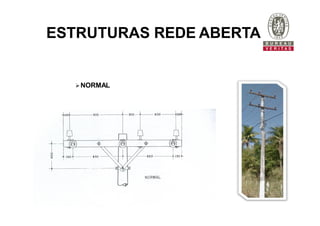

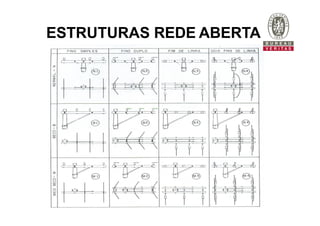

ESTRUTURAS REDE ABERTA

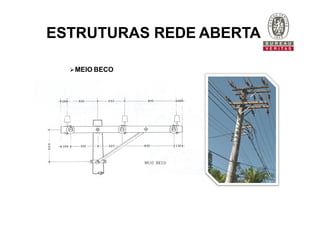

MEIO BECO

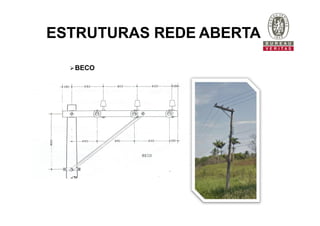

BECO

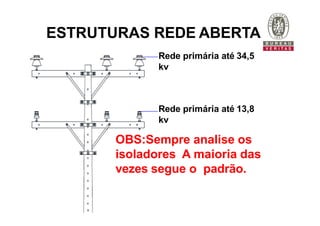

Rede primária até 34,5
kv
Rede primária até 13,8
kv
OBS:Sempre analise os
isoladores A maioria das
vezes segue o padrão.

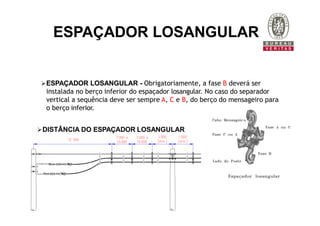

ESPAÇADOR LOSANGULAR
ESPAÇADOR LOSANGULAR - Obrigatoriamente, a fase B deverá ser
instalada no berço inferior do espaçador losangular. No caso do separador
vertical a sequência deve ser sempre A, C e B, do berço do mensageiro para
o berço inferior.
DISTÂNCIA DO ESPAÇADOR LOSANGULAR

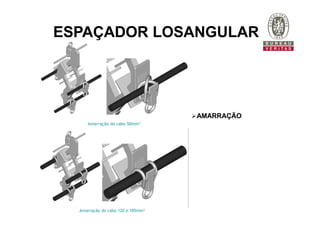

AMARRAÇÃO
ESPAÇADOR LOSANGULAR

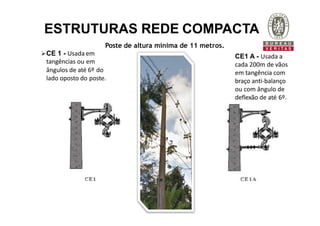

CE1 A - Usada a
cada 200m de vãos
em tangência com
braço anti-balanço
ou com ângulo de
deflexão de até 6º.
Poste de altura mínima de 11 metros.
CE 1 - Usada em
tangências ou em
ângulos de até 6º do
lado oposto do poste.

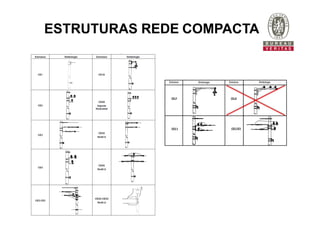

ESTRUTURAS REDE COMPACTA

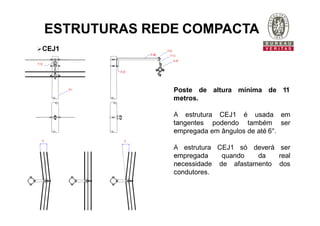

CEJ1
de altura mínima de 11
Poste
metros.
A estrutura CEJ1 é usada em
tangentes podendo também ser
empregada em ângulos de até 6°.
A estrutura
empregada
necessidade
condutores.
CEJ1 só
quando
de afastamento
deverá ser
da real
dos

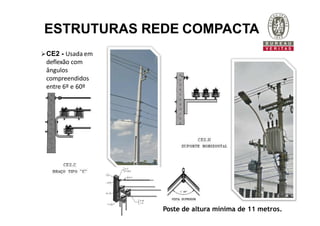

CE2 - Usada em
deflexão com
ângulos
compreendidos
entre 6º e 60º

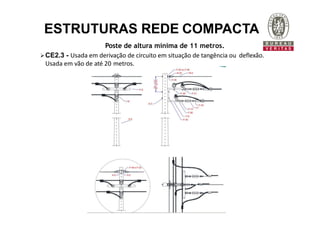

CE2.3 - Usada em derivação de circuito em situação de tangência ou deflexão.
Usada em vão de até 20 metros.

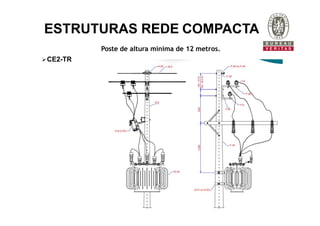

CE2-TR

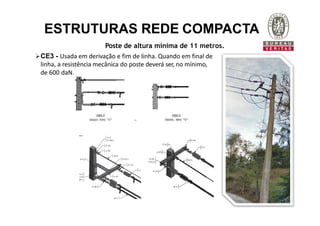

CE3 - Usada em derivação e fim de linha. Quando em final de
linha, a resistência mecânica do poste deverá ser, no mínimo,
de 600 daN.

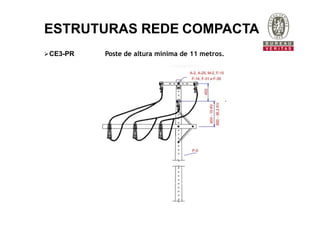

CE3-PR Poste de altura mínima de 11 metros.

CE3-TR

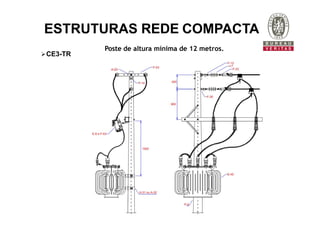

Poste de altura mínima de 12 metros e a
resistência nominal mínima do poste igual a
600 daN.
A estrutura CE3 de primeiro nível devera,
obrigatoriamente, ser oriunda do lado fonte da
rede distribuição.
Recomenda-se que seja utilizada em ancoragem
dupla nos casos de deflexão da rede até 90° e
também quando for necessária mudança de seção
do condutor.
No caso de deflexão externa (ângulo oposto ao
poste), os isoladores poliméricos tipo pino das
fases mais afastadas dos postes podem ser
eliminados.

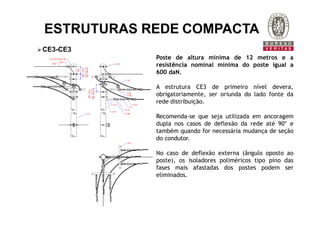

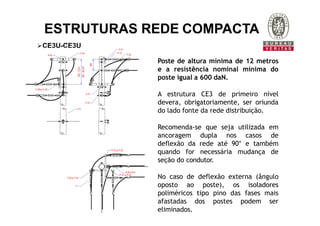

CE3-CE3

CE3U-CE3U
Poste de altura mínima de 12 metros
e a resistência nominal mínima do
poste igual a 600 daN.
A estrutura CE3 de primeiro nível
devera, obrigatoriamente, ser oriunda
do lado fonte da rede distribuição.
Recomenda-se que seja utilizada em
ancoragem dupla nos casos de
deflexão da rede até 90° e também
quando for necessária mudança de
seção do condutor.
No caso de deflexão externa (ângulo
oposto ao poste), os isoladores
poliméricos tipo pino das fases mais
afastadas dos postes podem ser
eliminados.

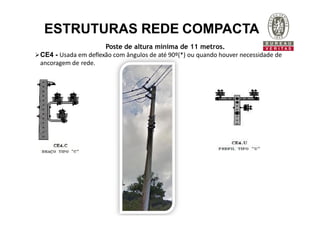

CE4 - Usada em deflexão com ângulos de até 90º(*) ou quando houver necessidade de
ancoragem de rede.

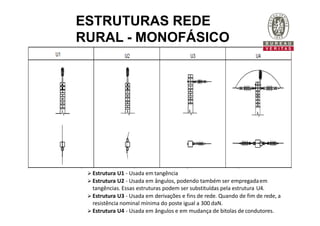

ESTRUTURAS REDE
RURAL - MONOFÁSICO
 Estrutura U1 - Usada em tangência
 Estrutura U2 - Usada em ângulos, podendo também ser empregadaem
tangências. Essas estruturas podem ser substituídas pela estrutura U4.
 Estrutura U3 - Usada em derivações e fins de rede. Quando de fim de rede, a
resistência nominal mínima do poste igual a 300 daN.
 Estrutura U4 - Usada em ângulos e em mudança de bitolas de condutores.

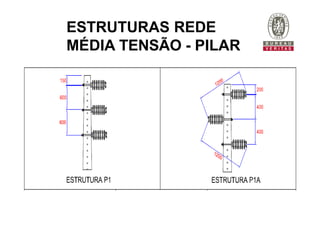

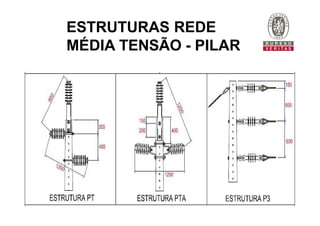

ESTRUTURAS REDE

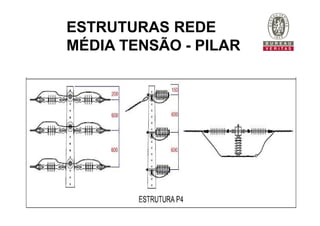

MÉDIA TENSÃO - PILAR

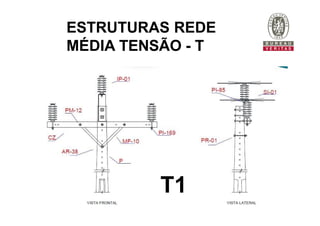

T1
ESTRUTURAS REDE

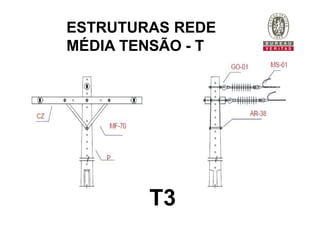

MÉDIA TENSÃO - T

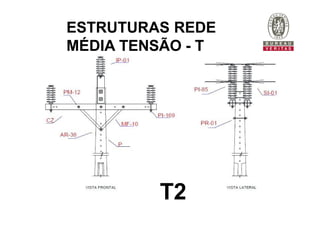

T2
ESTRUTURAS REDE
MÉDIA TENSÃO - T

T3
ESTRUTURAS REDE
MÉDIA TENSÃO - T

T4

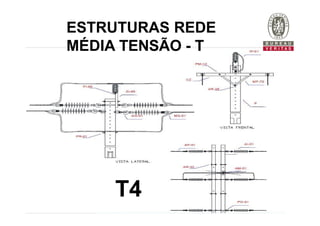

ESTRUTURAS REDE
MÉDIA TENSÃO - T

TE

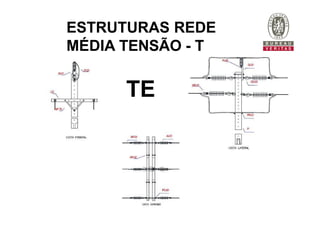

ESTRUTURAS REDE
MÉDIA TENSÃO - T

 Estruturas de BT

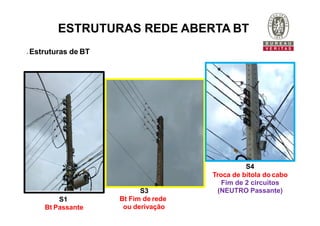

ESTRUTURAS REDE ABERTA BT
S1
Bt Passante
S3
Bt Fim de rede
ou derivação
S4
Troca de bitola do cabo
Fim de 2 circuitos
(NEUTRO Passante)

SI1
PASSANTE

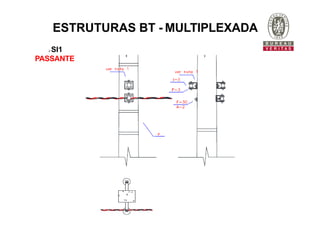

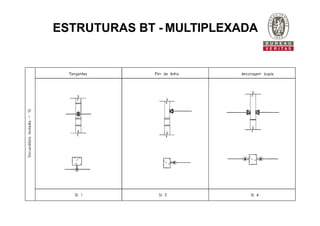

ESTRUTURAS BT - MULTIPLEXADA

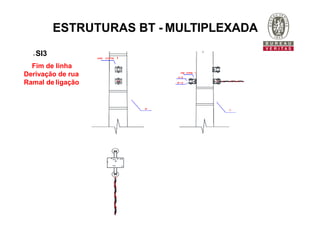

SI3
Fim de linha
Derivação de rua
Ramal de ligação

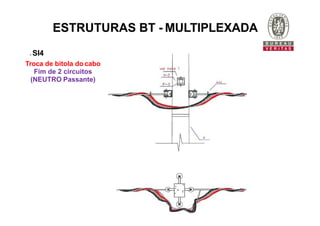

 SI4
Troca de bitola do cabo
Fim de 2 circuitos
(NEUTRO Passante)

S3.SI3
Transição

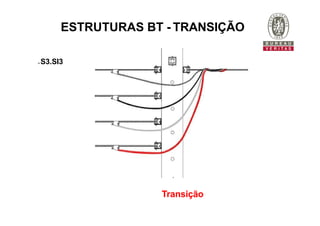

ESTRUTURAS BT - TRANSIÇÃO

ESTRUTURAS RA – PARA RAMAIS
DE LIGAÇÃO

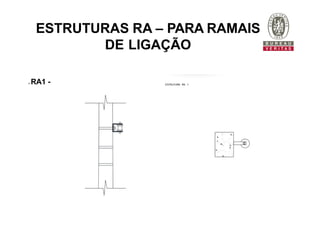

 RA1 -

ESTRUTURAS RA – PARA
RAMAIS DE LIGAÇÃO

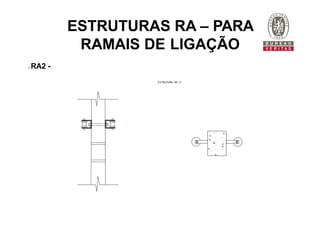

 RA2 -

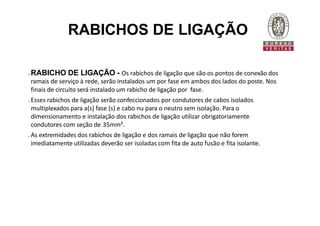

RABICHOS DE LIGAÇÃO
 RABICHO DE LIGAÇÃO - Os rabichos de ligação que são os pontos de conexão dos
ramais de serviço à rede, serão instalados um por fase em ambos dos lados do poste. Nos
finais de circuito será instalado um rabicho de ligação por fase.
 Esses rabichos de ligação serão confeccionados por condutores de cabos isolados
multiplexados para a(s) fase (s) e cabo nu para o neutro sem isolação. Para o
dimensionamento e instalação dos rabichos de ligação utilizar obrigatoriamente
condutores com seção de 35mm².
 As extremidades dos rabichos de ligação e dos ramais de ligação que não forem
imediatamente utilizadas deverão ser isoladas com fita de auto fusão e fita isolante.

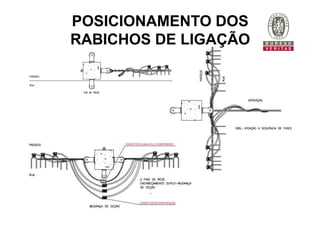

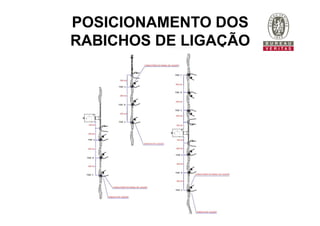

POSICIONAMENTO DOS
RABICHOS DE LIGAÇÃO

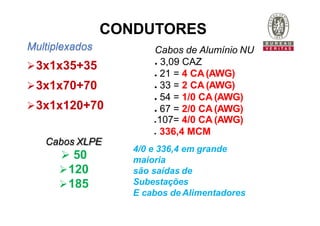

Multiplexados
3x1x35+35
3x1x70+70
3x1x120+70
● 21 = 4 CA(AWG)
● 33 = 2 CA (AWG)
● 54 = 1/0 CA (AWG)
● 67 = 2/0 CA (AWG)
CONDUTORES
● 107= 4/0 CA (AWG)
● 336,4 MCM
4/0 e 336,4 em grande
maioria
são saídas de
Subestações
E cabos de Alimentadores
Cabos XLPE
 50
120
185
Cabos de Alumínio NU
● 3,09 CAZ

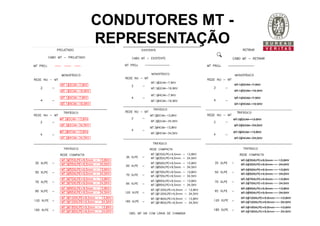

CONDUTORES MT -
REPRESENTAÇÃO

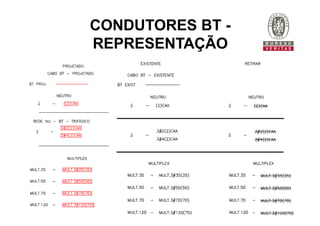

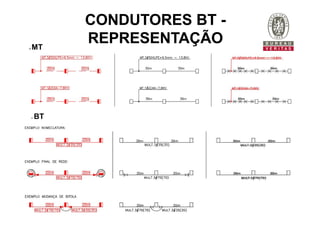

CONDUTORES BT -
REPRESENTAÇÃO

CONDUTORES BT -
REPRESENTAÇÃO
MT
 BT

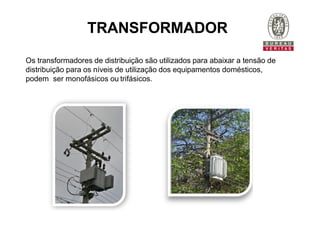

TRANSFORMADOR
Os transformadores de distribuição são utilizados para abaixar a tensão de
distribuição para os níveis de utilização dos equipamentos domésticos,
podem ser monofásicos ou trifásicos.

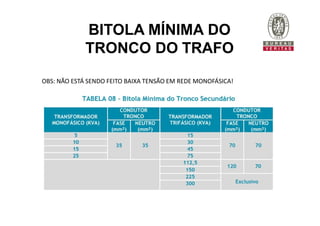

BITOLA MÍNIMA DO
TRONCO DO TRAFO
OBS: NÃO ESTÁ SENDO FEITO BAIXA TENSÃO EM REDE MONOFÁSICA!

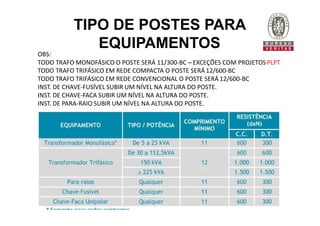

TIPO DE POSTES PARA
EQUIPAMENTOS
OBS:
TODO TRAFO MONOFÁSICO O POSTE SERÁ 11/300-BC – EXCEÇÕES COM PROJETOS PLPT
TODO TRAFO TRIFÁSICO EM REDE COMPACTA O POSTE SERÁ 12/600-BC
TODO TRAFO TRIFÁSICO EM REDE CONVENCIONAL O POSTE SERÁ 12/600-BC
INST. DE CHAVE-FUSÍVEL SUBIR UM NÍVEL NA ALTURA DO POSTE.
INST. DE CHAVE-FACA SUBIR UM NÍVEL NA ALTURA DO POSTE.
INST. DE PARA-RAIO SUBIR UM NÍVEL NA ALTURA DO POSTE.

TENSÃO
PRIMÁRIA

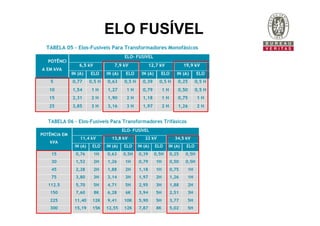

ELO
FUSÍVEL
PATRIMÔNIO
Nº DE FASES POTÊNCIA

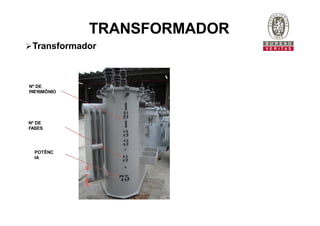

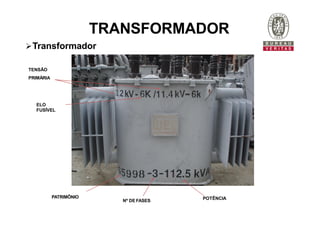

TRANSFORMADOR
Transformador

Nº DE
PA
TRIMÔNIO
Nº DE
FASES
POTÊNC
IA
Transformador
TRANSFORMADOR

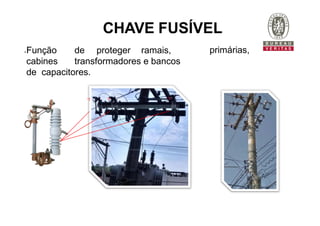

CHAVE FUSÍVEL
primárias,
Função de proteger ramais,
cabines transformadores e bancos
de capacitores.

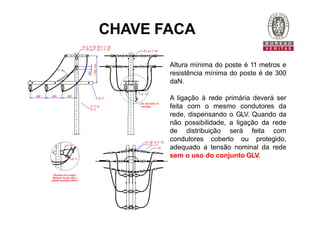

CHAVE FACA
Altura mínima do poste é 11 metros e
resistência mínima do poste é de 300
daN.
A ligação à rede primária deverá ser
feita com o mesmo condutores da
rede, dispensando o GLV. Quando da
não possibilidade, a ligação da rede
de distribuição será feita com
condutores coberto ou protegido,
adequado a tensão nominal da rede
sem o uso do conjunto GLV.

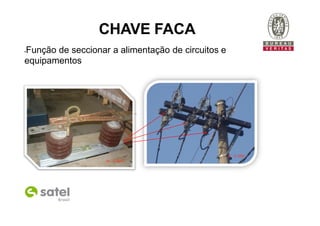

Função de seccionar a alimentação de circuitos e
equipamentos
CHAVE FACA

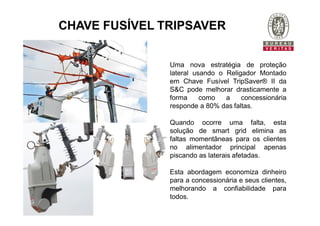

CHAVE FUSÍVEL TRIPSAVER
Uma nova estratégia de proteção
lateral usando o Religador Montado
em Chave Fusível TripSaver® II da
S&C pode melhorar drasticamente a
forma como a concessionária
responde a 80% das faltas.
Quando ocorre uma falta, esta
solução de smart grid elimina as
faltas momentâneas para os clientes
no alimentador principal apenas
piscando as laterais afetadas.
Esta abordagem economiza dinheiro
para a concessionária e seus clientes,
melhorando a confiabilidade para
todos.

CHAVE SECCIONADORA

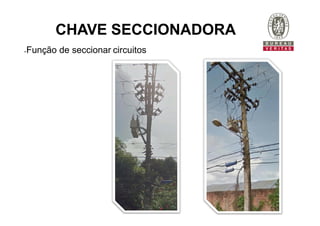

Função de seccionar circuitos

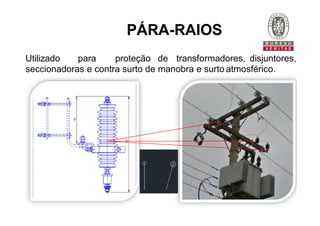

PÁRA-RAIOS
Utilizado para proteção de transformadores, disjuntores,
seccionadoras e contra surto de manobra e surto atmosférico.

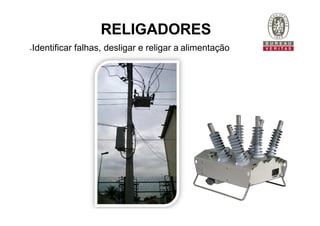

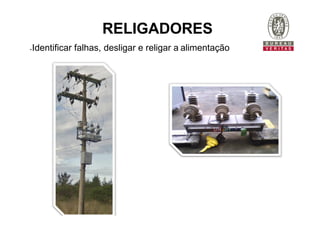

RELIGADORES

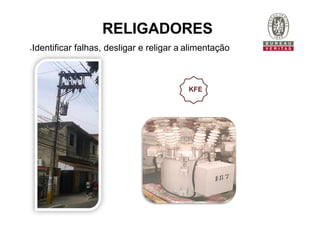

Identificar falhas, desligar e religar a alimentação

Identificar falhas, desligar e religar a alimentação
KFE
RELIGADORES

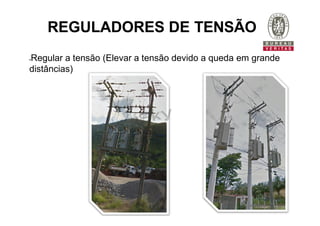

REGULADORES DE TENSÃO
Regular a tensão (Elevar a tensão devido a queda em grande
distâncias)

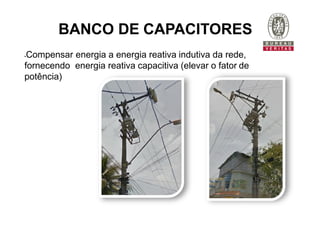

BANCO DE CAPACITORES
Compensar energia a energia reativa indutiva da rede,
fornecendo energia reativa capacitiva (elevar o fator de
potência)

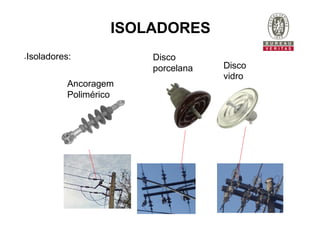

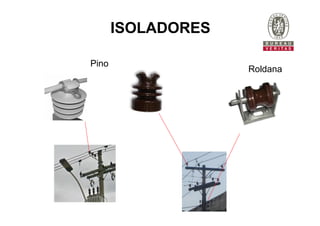

ISOLADORES
Isoladores:
Ancoragem
Polimérico
Disco
porcelana Disco
vidro

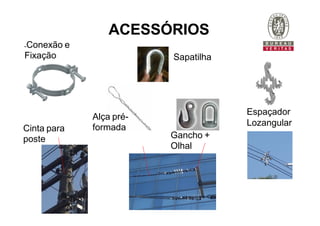

ACESSÓRIOS

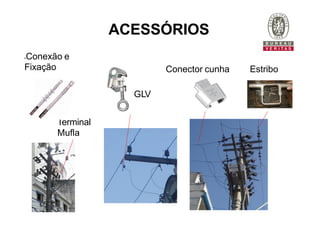

Conexão e
Fixação Estribo
GLV
Terminal
Mufla
Conector cunha

Conexão e
Fixação
Gancho +
Olhal
Cinta para
poste
Espaçador
Lozangular
Alça pré-
formada
Sapatilha
ACESSÓRIOS
