CAMADA FÍSICA
CAMADA FÍSICA

3. REDES DE COMPUTADORES – Prof. Thomás da Costa
CAMADA FÍSICA
Camada Física
O que é?:
É a camada que tem como principal objetivo transportar os bits da camada de
enlace através de um meio físico.

4. REDES DE COMPUTADORES – Prof. Thomás da Costa
CAMADA FÍSICA
Camada Física

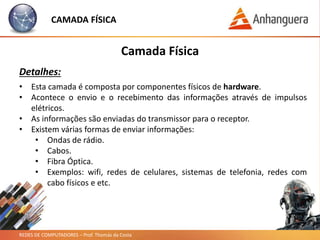

Detalhes:
• Esta camada é composta por componentes físicos de hardware.
• Acontece o envio e o recebimento das informações através de impulsos
elétricos.
• As informações são enviadas do transmissor para o receptor.
• Existem várias formas de enviar informações:
• Ondas de rádio.
• Cabos.
• Fibra Óptica.
• Exemplos: wifi, redes de celulares, sistemas de telefonia, redes com
cabo físicos e etc.

5. REDES DE COMPUTADORES – Prof. Thomás da Costa
CAMADA FÍSICA
Camada Física

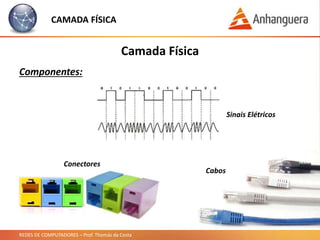

Componentes:
Sinais Elétricos
Conectores
Cabos

6. REDES DE COMPUTADORES – Prof. Thomás da Costa
CAMADA FÍSICA
Camada Física

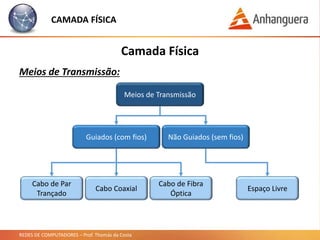

Meios de Transmissão:
Meios de Transmissão
Guiados (com fios) Não Guiados (sem fios)
Cabo de Par
Trançado
Cabo Coaxial
Cabo de Fibra
Óptica
Espaço Livre

7. REDES DE COMPUTADORES – Prof. Thomás da Costa
Camada Física

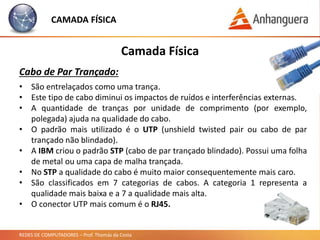

Cabo de Par Trançado:
CAMADA FÍSICA
• São entrelaçados como uma trança.
• Este tipo de cabo diminui os impactos de ruídos e interferências externas.
• A quantidade de tranças por unidade de comprimento (por exemplo,
polegada) ajuda na qualidade do cabo.
• O padrão mais utilizado é o UTP (unshield twisted pair ou cabo de par
trançado não blindado).
• A IBM criou o padrão STP (cabo de par trançado blindado). Possui uma folha
de metal ou uma capa de malha trançada.
• No STP a qualidade do cabo é muito maior consequentemente mais caro.
• São classificados em 7 categorias de cabos. A categoria 1 representa a
qualidade mais baixa e a 7 a qualidade mais alta.
• O conector UTP mais comum é o RJ45.

8. REDES DE COMPUTADORES – Prof. Thomás da Costa
Camada Física

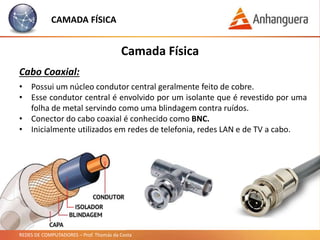

Cabo Coaxial:
CAMADA FÍSICA
• Possui um núcleo condutor central geralmente feito de cobre.
• Esse condutor central é envolvido por um isolante que é revestido por uma
folha de metal servindo como uma blindagem contra ruídos.
• Conector do cabo coaxial é conhecido como BNC.
• Inicialmente utilizados em redes de telefonia, redes LAN e de TV a cabo.

9. REDES DE COMPUTADORES – Prof. Thomás da Costa
Camada Física

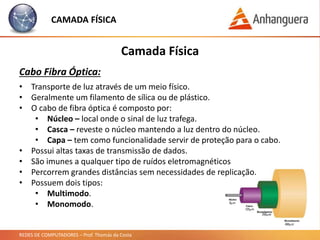

Cabo Fibra Óptica:
CAMADA FÍSICA
• Transporte de luz através de um meio físico.
• Geralmente um filamento de sílica, vidro ou de plástico.
• O cabo de fibra óptica é composto por:
• Núcleo – local onde o sinal de luz trafega.
• Casca – reveste o núcleo mantendo a luz dentro do núcleo.
• Capa – tem como funcionalidade servir de proteção para o cabo.
• Possui altas taxas de transmissão de dados.
• São imunes a qualquer tipo de ruídos eletromagnéticos
• Percorrem grandes distâncias sem necessidades de replicação.
• Possuem dois tipos:
• Multimodo.
• Monomodo.

10. REDES DE COMPUTADORES – Prof. Thomás da Costa
Camada Física
Cabo Fibra Óptica:
CAMADA FÍSICA

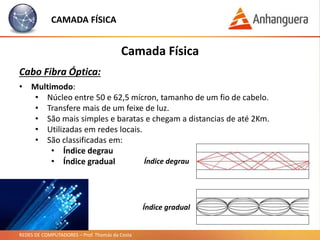

• Multimodo:
• Núcleo entre 50 e 62,5 mícron, tamanho de um fio de cabelo.
• Transfere mais de um feixe de luz.
• São mais simples e baratas e chegam a distancias de até 2Km.
• Utilizadas em redes locais.
• São classificadas em:
• Índice degrau
• Índice gradual Índice degrau
Índice gradual

11. REDES DE COMPUTADORES – Prof. Thomás da Costa
Camada Física
Cabo Fibra Óptica:
CAMADA FÍSICA

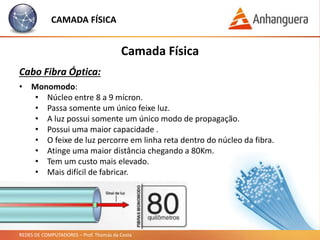

• Monomodo:
• Núcleo entre 8 a 9 mícron.
• Passa somente um único feixe luz.
• A luz possui somente um único modo de propagação.
• Possui uma maior capacidade .
• O feixe de luz percorre em linha reta dentro do núcleo da fibra.
• Atinge uma maior distância chegando a 80Km.
• Tem um custo mais elevado.
• Mais difícil de fabricar.

12. REDES DE COMPUTADORES – Prof. Thomás da Costa
Camada Física
Cabo Fibra Óptica:
CAMADA FÍSICA
• São unidirecionais.
• Caso seja necessário uma comunicação bidirecional é necessário dois cabos.
• Não sofre interferência eletromagnéticas.
• Possui um custo elevado.
• São bem mais leves.
• Resistência a materiais corrosivos.
• Complexidade na instalação e manutenção.

13. REDES DE COMPUTADORES – Prof. Thomás da Costa
Camada Física
Redes Wireless:
CAMADA FÍSICA
• Possuem um ponto de acesso.
• Os dispositivos conectam nesse ponto de acesso.
• São conhecidos normalmente como um roteador.
• Padrão Ethernet (Wi-Fi).
• As redes sem fios possuem os seguintes tipos:
• 802.11a
• 802.11b
• Funciona a 11Mbps.
• 802.11g
• Funciona a 54Mbps.
• 802.11n
• Funciona a 108Mbps.

14. REDES DE COMPUTADORES – Prof. Thomás da Costa
Resumo
• Os meios de transmissão são divididos em guiados e não guiados.
• Os cabos par trançados podem ser do tipo UTP ou STP.
• As fibras ópticas são divididas em multimodo e monomodo.
• As redes wireless possuem um ponto de acesso.
• São divididas em 4 tipos e diferenciados por velocidade e frequência.
CAMADA FÍSICA
