O documento classifica e descreve os tipos de redes de acordo com sua extensão física, como LAN (Rede Local) e WAN (Rede Estendida). Também discute os principais tipos de cabos usados em redes, incluindo cabos de par trançado (UTP, FTP, STP), fibra ótica e cabo coaxial, e como eles transmitem dados.

1. Aula 2 – Extensão das Redes e Cabeamento

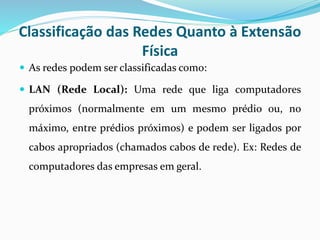

2. Classificação das Redes Quanto à Extensão
Física
 As redes podem ser classificadas como:
 LAN (Rede Local): Uma rede que liga computadores
próximos (normalmente em um mesmo prédio ou, no
máximo, entre prédios próximos) e podem ser ligados por
cabos apropriados (chamados cabos de rede). Ex: Redes de
computadores das empresas em geral.

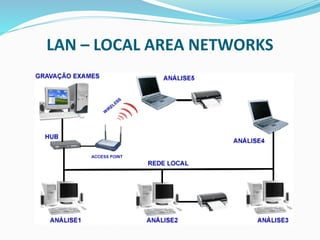

3. LAN – LOCAL AREA NETWORKS

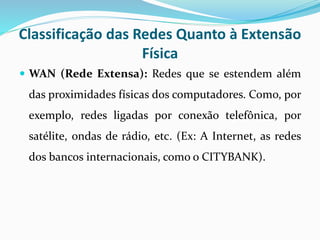

4. Classificação das Redes Quanto à Extensão
Física
 WAN (Rede Extensa): Redes que se estendem além
das proximidades físicas dos computadores. Como, por
exemplo, redes ligadas por conexão telefônica, por
satélite, ondas de rádio, etc. (Ex: A Internet, as redes
dos bancos internacionais, como o CITYBANK).

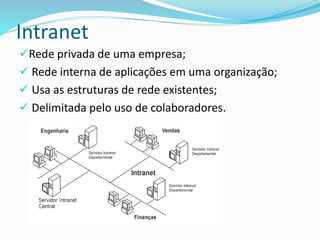

5. Intranet
Rede privada de uma empresa;
 Rede interna de aplicações em uma organização;
 Usa as estruturas de rede existentes;
 Delimitada pelo uso de colaboradores.

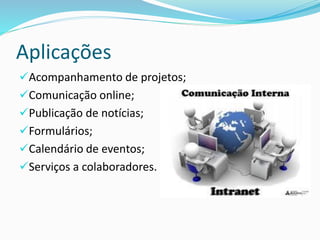

6. Aplicações
Acompanhamento de projetos;
Comunicação online;
Publicação de notícias;
Formulários;
Calendário de eventos;
Serviços a colaboradores.

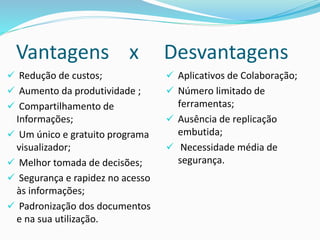

7. Vantagens x Desvantagens
 Redução de custos;
 Aumento da produtividade ;
 Compartilhamento de
Informações;
 Um único e gratuito programa
visualizador;
 Melhor tomada de decisões;
 Segurança e rapidez no acesso
às informações;
 Padronização dos documentos
e na sua utilização.
 Aplicativos de Colaboração;
 Número limitado de
ferramentas;
 Ausência de replicação
embutida;
 Necessidade média de
segurança.

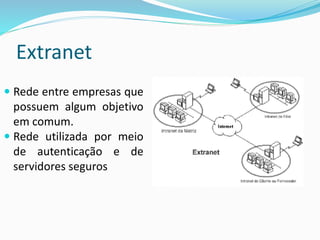

8. Extranet
 Rede entre empresas que
possuem algum objetivo
em comum.
 Rede utilizada por meio
de autenticação e de
servidores seguros

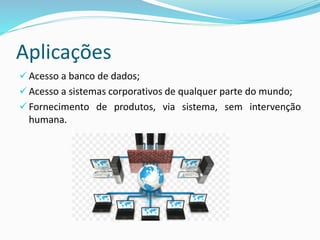

9. Aplicações
 Acesso a banco de dados;
 Acesso a sistemas corporativos de qualquer parte do mundo;
 Fornecimento de produtos, via sistema, sem intervenção
humana.

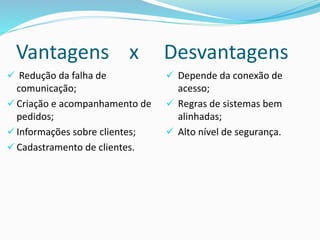

10. Vantagens x Desvantagens
 Redução da falha de
comunicação;
 Criação e acompanhamento de
pedidos;
 Informações sobre clientes;
 Cadastramento de clientes.
 Depende da conexão de
acesso;
 Regras de sistemas bem
alinhadas;
 Alto nível de segurança.

11. INTERNET

12. Precisamos aprender melhor sobre esta estrutura de
REDE
CLICK AQUI

13. Aula 02 – Redes de Comp.
Profº R. Lopez

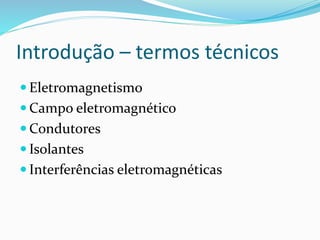

14. Introdução – termos técnicos
 Eletromagnetismo
 Campo eletromagnético
 Condutores
 Isolantes
 Interferências eletromagnéticas

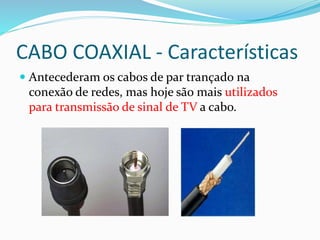

15. CABO COAXIAL - Características
 Antecederam os cabos de par trançado na
conexão de redes, mas hoje são mais utilizados
para transmissão de sinal de TV a cabo.

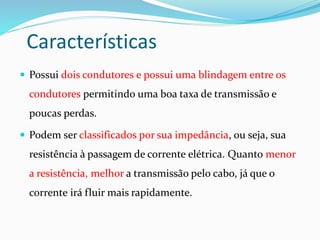

16. Características
 Possui dois condutores e possui uma blindagem entre os
condutores permitindo uma boa taxa de transmissão e
poucas perdas.
 Podem ser classificados por sua impedância, ou seja, sua
resistência à passagem de corrente elétrica. Quanto menor
a resistência, melhor a transmissão pelo cabo, já que o
corrente irá fluir mais rapidamente.

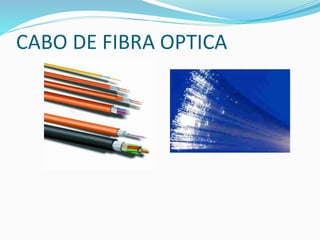

18. CABO DE FIBRA OPTICA

19. Características
 Não sofrem com interferências eletromagnéticas
 Transmite dados a partir de feixes de luz
 Pode chegar a 16Tbps
 Utilizada em redes de longa distância e de alta
velocidade
 Existem dois tipos de fibras ópticas: as multimodo e as
monomodo.

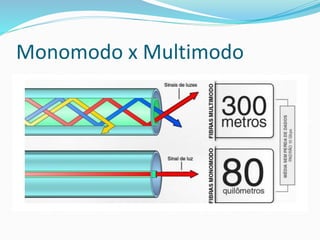

20. Monomodo x Multimodo

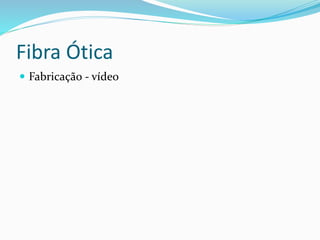

21. Fibra Ótica
 Fabricação - vídeo

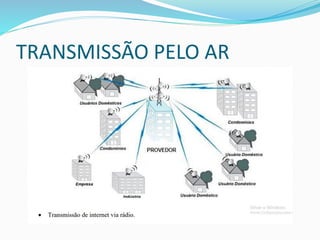

22. TRANSMISSÃO PELO AR

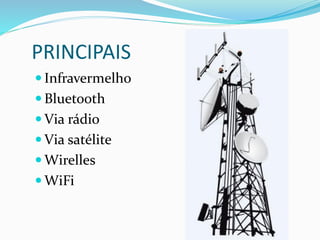

23. PRINCIPAIS
 Infravermelho
 Bluetooth
 Via rádio
 Via satélite
 Wirelles
 WiFi

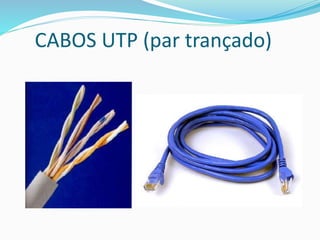

24. CABOS UTP (par trançado)

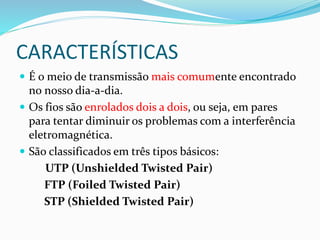

25. CARACTERÍSTICAS
 É o meio de transmissão mais comumente encontrado
no nosso dia-a-dia.
 Os fios são enrolados dois a dois, ou seja, em pares
para tentar diminuir os problemas com a interferência
eletromagnética.
 São classificados em três tipos básicos:
UTP (Unshielded Twisted Pair)
FTP (Foiled Twisted Pair)
STP (Shielded Twisted Pair)

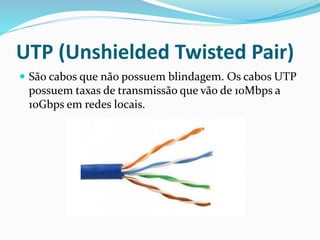

26. UTP (Unshielded Twisted Pair)
 São cabos que não possuem blindagem. Os cabos UTP
possuem taxas de transmissão que vão de 10Mbps a
10Gbps em redes locais.

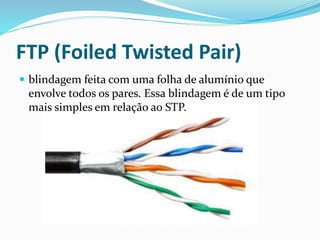

27. FTP (Foiled Twisted Pair)
 blindagem feita com uma folha de alumínio que
envolve todos os pares. Essa blindagem é de um tipo
mais simples em relação ao STP.

28. STP (Shielded Twisted Pair)
 Blindagem é feita a cada par de cabos, ajudando assim
a reduzir tanto a interferência externa quanto a
interna, ou crosstalk, que é a interferência entre os
pares de cabos.

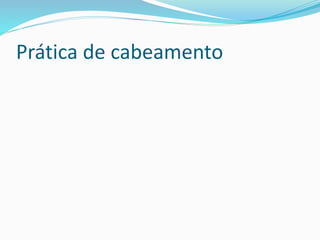

29. Prática de cabeamento

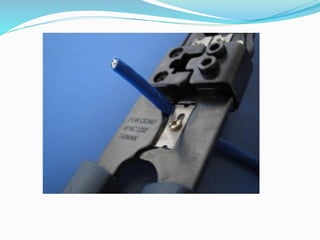

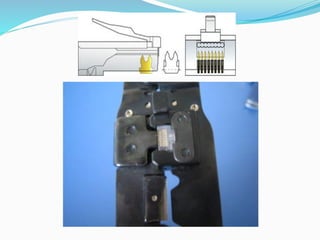

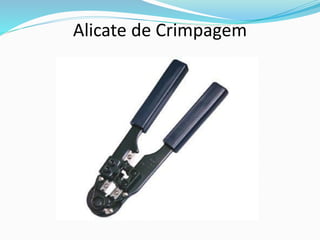

30. Alicate de Crimpagem

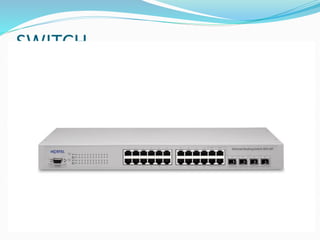

35. SWITCH

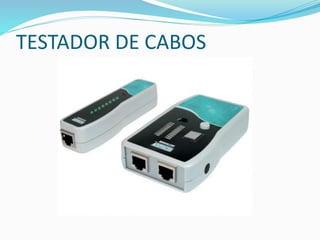

36. TESTADOR DE CABOS

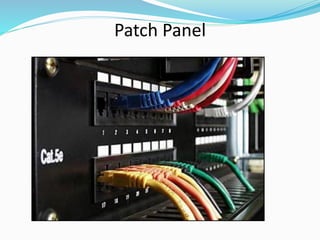

37. Patch Panel

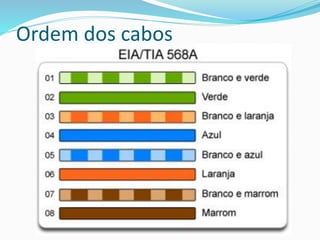

38. Ordem dos cabos

39. CROSSOVER
