O documento descreve um ponto de acesso sem fio para áreas externas da Symbol Technologies. O AP 8163 oferece alta capacidade com três fluxos espaciais e velocidades de dados de até 450 Mbps por rádio. Possui tecnologia Scan Ahead que permite trocar automaticamente de canal caso detecte interferência de radar, protegendo o desempenho da rede. É resistente a condições climáticas adversas e estende a conectividade sem fio para áreas externas de forma robusta.

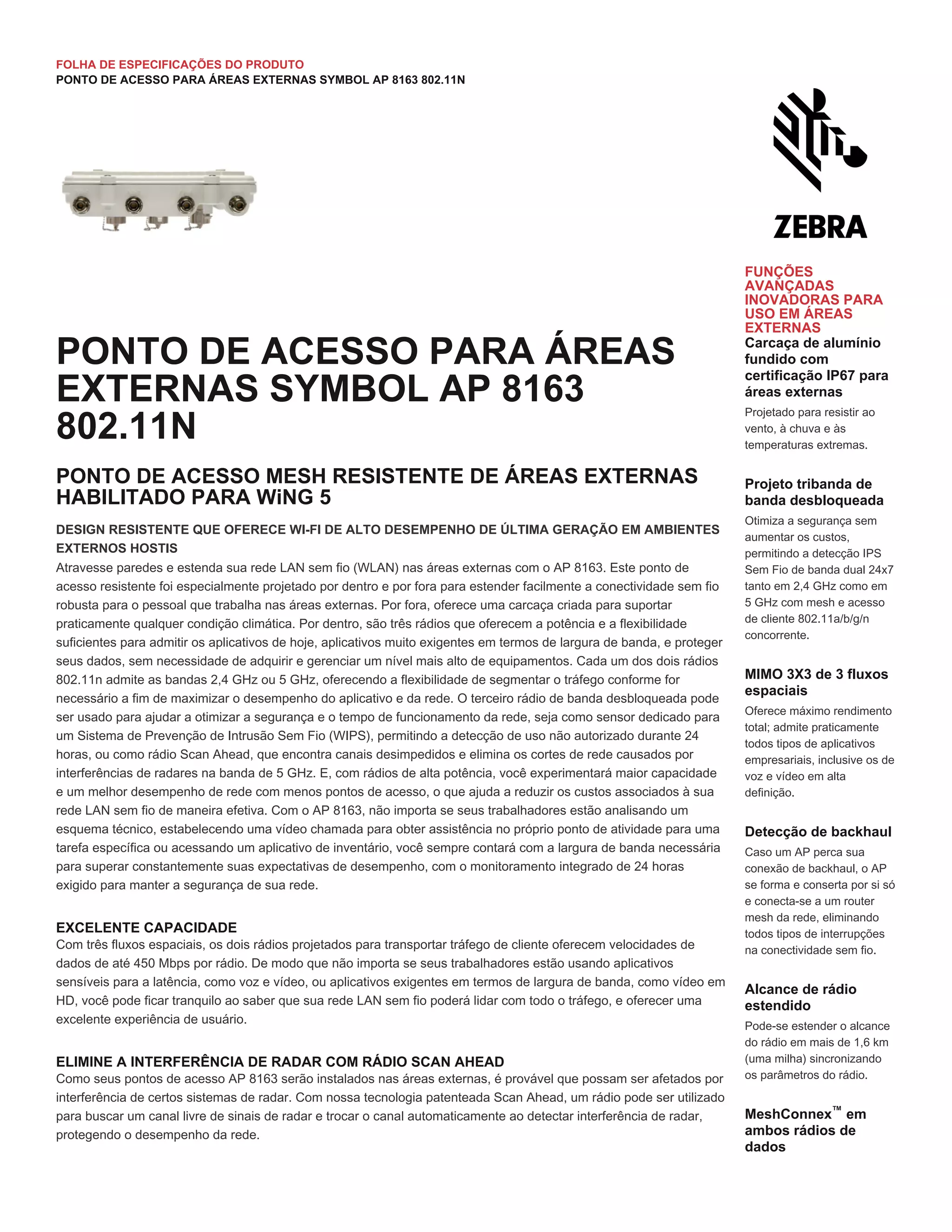

1. FOLHA DE ESPECIFICAÇÕES DO PRODUTO
PONTO DE ACESSO PARA ÁREAS EXTERNAS SYMBOL AP 8163 802.11N
EXCELENTE CAPACIDADE
Com três fluxos espaciais, os dois rádios projetados para transportar tráfego de cliente oferecem velocidades de
dados de até 450 Mbps por rádio. De modo que não importa se seus trabalhadores estão usando aplicativos
sensíveis para a latência, como voz e vídeo, ou aplicativos exigentes em termos de largura de banda, como vídeo em
HD, você pode ficar tranquilo ao saber que sua rede LAN sem fio poderá lidar com todo o tráfego, e oferecer uma
excelente experiência de usuário.
ELIMINE A INTERFERÊNCIA DE RADAR COM RÁDIO SCAN AHEAD
Como seus pontos de acesso AP 8163 serão instalados nas áreas externas, é provável que possam ser afetados por
interferência de certos sistemas de radar. Com nossa tecnologia patenteada Scan Ahead, um rádio pode ser utilizado
para buscar um canal livre de sinais de radar e trocar o canal automaticamente ao detectar interferência de radar,
protegendo o desempenho da rede.
PONTO DE ACESSO PARA ÁREAS
EXTERNAS SYMBOL AP 8163
802.11N
PONTO DE ACESSO MESH RESISTENTE DE ÁREAS EXTERNAS
HABILITADO PARA WiNG 5
DESIGN RESISTENTE QUE OFERECE WI-FI DE ALTO DESEMPENHO DE ÚLTIMA GERAÇÃO EM AMBIENTES
EXTERNOS HOSTIS
Atravesse paredes e estenda sua rede LAN sem fio (WLAN) nas áreas externas com o AP 8163. Este ponto de
acesso resistente foi especialmente projetado por dentro e por fora para estender facilmente a conectividade sem fio
robusta para o pessoal que trabalha nas áreas externas. Por fora, oferece uma carcaça criada para suportar
praticamente qualquer condição climática. Por dentro, são três rádios que oferecem a potência e a flexibilidade
suficientes para admitir os aplicativos de hoje, aplicativos muito exigentes em termos de largura de banda, e proteger
seus dados, sem necessidade de adquirir e gerenciar um nível mais alto de equipamentos. Cada um dos dois rádios
802.11n admite as bandas 2,4 GHz ou 5 GHz, oferecendo a flexibilidade de segmentar o tráfego conforme for
necessário a fim de maximizar o desempenho do aplicativo e da rede. O terceiro rádio de banda desbloqueada pode
ser usado para ajudar a otimizar a segurança e o tempo de funcionamento da rede, seja como sensor dedicado para
um Sistema de Prevenção de Intrusão Sem Fio (WIPS), permitindo a detecção de uso não autorizado durante 24
horas, ou como rádio Scan Ahead, que encontra canais desimpedidos e elimina os cortes de rede causados por
interferências de radares na banda de 5 GHz. E, com rádios de alta potência, você experimentará maior capacidade
e um melhor desempenho de rede com menos pontos de acesso, o que ajuda a reduzir os custos associados à sua
rede LAN sem fio de maneira efetiva. Com o AP 8163, não importa se seus trabalhadores estão analisando um
esquema técnico, estabelecendo uma vídeo chamada para obter assistência no próprio ponto de atividade para uma
tarefa específica ou acessando um aplicativo de inventário, você sempre contará com a largura de banda necessária
para superar constantemente suas expectativas de desempenho, com o monitoramento integrado de 24 horas
exigido para manter a segurança de sua rede.
FUNÇÕES
AVANÇADAS
INOVADORAS PARA
USO EM ÁREAS
EXTERNAS
Carcaça de alumínio
fundido com
certificação IP67 para
áreas externas
Projetado para resistir ao
vento, à chuva e às
temperaturas extremas.
Projeto tribanda de
banda desbloqueada
Otimiza a segurança sem
aumentar os custos,
permitindo a detecção IPS
Sem Fio de banda dual 24x7
tanto em 2,4 GHz como em
5 GHz com mesh e acesso
de cliente 802.11a/b/g/n
concorrente.
MIMO 3X3 de 3 fluxos
espaciais
Oferece máximo rendimento
total; admite praticamente
todos tipos de aplicativos
empresariais, inclusive os de
voz e vídeo em alta
definição.
Detecção de backhaul
Caso um AP perca sua
conexão de backhaul, o AP
se forma e conserta por si só
e conecta-se a um router
mesh da rede, eliminando
todos tipos de interrupções
na conectividade sem fio.
Alcance de rádio
estendido
Pode-se estender o alcance
do rádio em mais de 1,6 km
(uma milha) sincronizando
os parâmetros do rádio.
MeshConnex em
ambos rádios de
dados
™

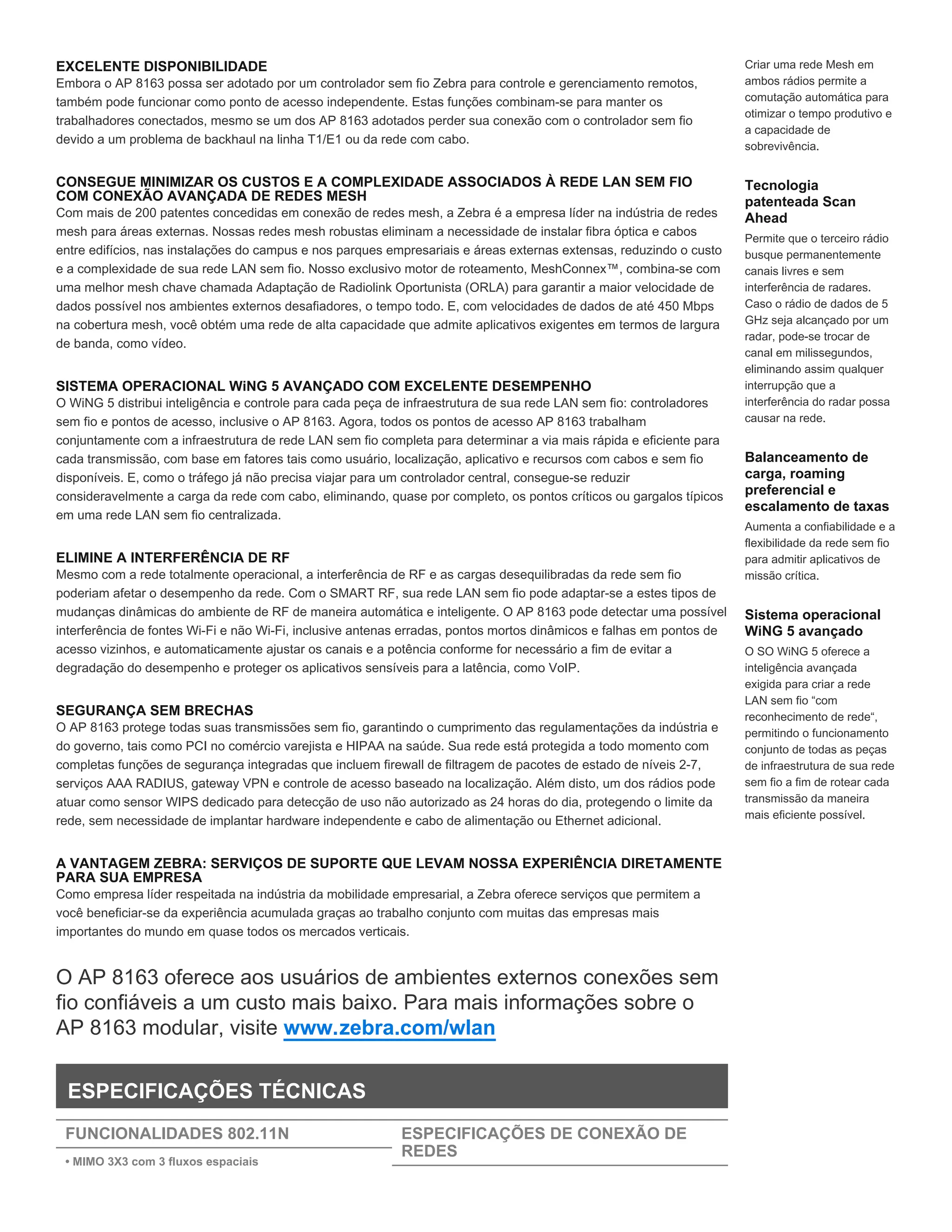

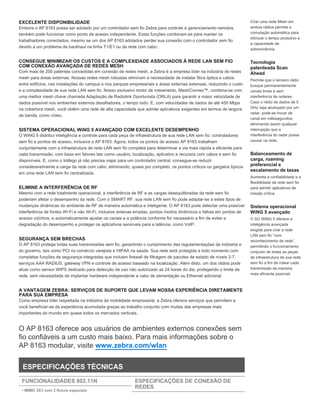

2. EXCELENTE DISPONIBILIDADE
Embora o AP 8163 possa ser adotado por um controlador sem fio Zebra para controle e gerenciamento remotos,
também pode funcionar como ponto de acesso independente. Estas funções combinam-se para manter os
trabalhadores conectados, mesmo se um dos AP 8163 adotados perder sua conexão com o controlador sem fio
devido a um problema de backhaul na linha T1/E1 ou da rede com cabo.
CONSEGUE MINIMIZAR OS CUSTOS E A COMPLEXIDADE ASSOCIADOS À REDE LAN SEM FIO
COM CONEXÃO AVANÇADA DE REDES MESH
Com mais de 200 patentes concedidas em conexão de redes mesh, a Zebra é a empresa líder na indústria de redes
mesh para áreas externas. Nossas redes mesh robustas eliminam a necessidade de instalar fibra óptica e cabos
entre edifícios, nas instalações do campus e nos parques empresariais e áreas externas extensas, reduzindo o custo
e a complexidade de sua rede LAN sem fio. Nosso exclusivo motor de roteamento, MeshConnex™, combina-se com
uma melhor mesh chave chamada Adaptação de Radiolink Oportunista (ORLA) para garantir a maior velocidade de
dados possível nos ambientes externos desafiadores, o tempo todo. E, com velocidades de dados de até 450 Mbps
na cobertura mesh, você obtém uma rede de alta capacidade que admite aplicativos exigentes em termos de largura
de banda, como vídeo.
SISTEMA OPERACIONAL WiNG 5 AVANÇADO COM EXCELENTE DESEMPENHO
O WiNG 5 distribui inteligência e controle para cada peça de infraestrutura de sua rede LAN sem fio: controladores
sem fio e pontos de acesso, inclusive o AP 8163. Agora, todos os pontos de acesso AP 8163 trabalham
conjuntamente com a infraestrutura de rede LAN sem fio completa para determinar a via mais rápida e eficiente para
cada transmissão, com base em fatores tais como usuário, localização, aplicativo e recursos com cabos e sem fio
disponíveis. E, como o tráfego já não precisa viajar para um controlador central, consegue-se reduzir
consideravelmente a carga da rede com cabo, eliminando, quase por completo, os pontos críticos ou gargalos típicos
em uma rede LAN sem fio centralizada.
ELIMINE A INTERFERÊNCIA DE RF
Mesmo com a rede totalmente operacional, a interferência de RF e as cargas desequilibradas da rede sem fio
poderiam afetar o desempenho da rede. Com o SMART RF, sua rede LAN sem fio pode adaptar-se a estes tipos de
mudanças dinâmicas do ambiente de RF de maneira automática e inteligente. O AP 8163 pode detectar uma possível
interferência de fontes Wi-Fi e não Wi-Fi, inclusive antenas erradas, pontos mortos dinâmicos e falhas em pontos de
acesso vizinhos, e automaticamente ajustar os canais e a potência conforme for necessário a fim de evitar a
degradação do desempenho e proteger os aplicativos sensíveis para a latência, como VoIP.
SEGURANÇA SEM BRECHAS
O AP 8163 protege todas suas transmissões sem fio, garantindo o cumprimento das regulamentações da indústria e
do governo, tais como PCI no comércio varejista e HIPAA na saúde. Sua rede está protegida a todo momento com
completas funções de segurança integradas que incluem firewall de filtragem de pacotes de estado de níveis 2-7,
serviços AAA RADIUS, gateway VPN e controle de acesso baseado na localização. Além disto, um dos rádios pode
atuar como sensor WIPS dedicado para detecção de uso não autorizado as 24 horas do dia, protegendo o limite da
rede, sem necessidade de implantar hardware independente e cabo de alimentação ou Ethernet adicional.
A VANTAGEM ZEBRA: SERVIÇOS DE SUPORTE QUE LEVAM NOSSA EXPERIÊNCIA DIRETAMENTE
PARA SUA EMPRESA
Como empresa líder respeitada na indústria da mobilidade empresarial, a Zebra oferece serviços que permitem a
você beneficiar-se da experiência acumulada graças ao trabalho conjunto com muitas das empresas mais
importantes do mundo em quase todos os mercados verticais.
O AP 8163 oferece aos usuários de ambientes externos conexões sem
fio confiáveis a um custo mais baixo. Para mais informações sobre o
AP 8163 modular, visite www.zebra.com/wlan
ESPECIFICAÇÕES TÉCNICAS
FUNCIONALIDADES 802.11N
• MIMO 3X3 com 3 fluxos espaciais
• Canais de 20 e 40 MHz
ESPECIFICAÇÕES DE CONEXÃO DE
REDES
Níveis 2 e 3
Criar uma rede Mesh em
ambos rádios permite a
comutação automática para
otimizar o tempo produtivo e
a capacidade de
sobrevivência.
Tecnologia
patenteada Scan
Ahead
Permite que o terceiro rádio
busque permanentemente
canais livres e sem
interferência de radares.
Caso o rádio de dados de 5
GHz seja alcançado por um
radar, pode-se trocar de
canal em milissegundos,
eliminando assim qualquer
interrupção que a
interferência do radar possa
causar na rede.
Balanceamento de
carga, roaming
preferencial e
escalamento de taxas
Aumenta a confiabilidade e a
flexibilidade da rede sem fio
para admitir aplicativos de
missão crítica.
Sistema operacional
WiNG 5 avançado
O SO WiNG 5 oferece a
inteligência avançada
exigida para criar a rede
LAN sem fio “com
reconhecimento de rede“,
permitindo o funcionamento
conjunto de todas as peças
de infraestrutura de sua rede
sem fio a fim de rotear cada
transmissão da maneira
mais eficiente possível.

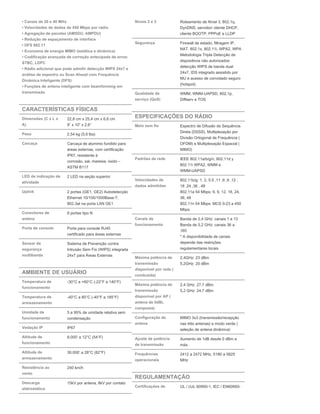

3. • Canais de 20 e 40 MHz
• Velocidades de dados de 450 Mbps por rádio
• Agregação de pacotes (AMSDU, AMPDU)
• Redução de espaçamento de interface
• DFS 802.11
• Economia de energia MIMO (estática e dinâmica)
• Codificação avançada de correção antecipada de erros:
STBC, LDPC
• Rádio adicional que pode admitir detecção WIPS 24x7 e
análise de espectro ou Scan Ahead com Frequência
Dinâmica Inteligente (DFS)
• Funções de antena inteligente com beamforming em
transmissão
CARACTERÍSTICAS FÍSICAS
Dimensões (C x L x
A)
22,8 cm x 25,4 cm x 6,6 cm
9” x 10” x 2,6”
Peso 2,54 kg (5,6 lbs)
Carcaça Carcaça de aluminio fundido para
áreas externas, com certificação
IP67, resistente à
corrosão, sal, maresia, óxido –
ASTM B117
LED de indicação de
atividade
2 LED na seção superior
Uplink 2 portas (GE1, GE2) Autodetecção
Ethernet 10/100/1000Base-T;
802.3at na porta LAN GE1
Conectores de
antena
8 portas tipo N
Porta de console Porta para console RJ45
certificado para áreas externas
Sensor de
segurança
multibanda
Sistema de Prevenção contra
Intrusão Sem Fio (WIPS) integrada
24x7 para Áreas Externas
AMBIENTE DE USUÁRIO
Temperatura de
funcionamento
-30°C a +60°C (-22°F a 140°F)
Temperatura de
armazenamento
-40°C a 85°C (-40°F a 185°F)
Umidade de
funcionamento
5 a 95% de umidade relativa sem
condensação
Vedação IP IP67
Altitude de
funcionamento
8.000’ a 12°C (54°F)
Altitude de
armazenamento
30.000’ a 28°C (82°F)
Resistência ao
vento
240 km/h
Descarga
eletrostática
15kV por antena, 8kV por contato
Choque operacional
Níveis 2 e 3 Roteamento de Nível 3, 802.1q,
DynDNS, servidor/ cliente DHCP,
cliente BOOTP, PPPoE e LLDP
Segurança Firewall de estado, filtragem IP,
NAT, 802.1x, 802.11i, WPA2, WPA
Metodologia Tripla Detecção de
dispositivos não autorizados:
detecção WIPS de banda dual
24x7, IDS integrado assistido por
MU e acesso de convidado seguro
(hotspot)
Qualidade de
serviço (QoS)
WMM, WMM-UAPSD, 802.1p,
Diffserv e TOS
ESPECIFICAÇÕES DO RÁDIO
Meio sem fio Espectro de Difusão de Sequência
Direta (DSSS), Multiplexação por
Divisão Ortogonal de Frequência (
OFDM) e Multiplexação Espacial (
MIMO)
Padrões de rede IEEE 802.11a/b/g/n, 802.11d y
802.11i WPA2, WMM e
WMM-UAPSD
Velocidades de
dados admitidas
802.11b/g: 1, 2, 5.5 ,11 ,6 ,9 ,12 ,
18 ,24 ,36 , 48
802.11a 54 Mbps: 6, 9, 12, 18, 24,
36, 48
802.11n 54 Mbps: MCS 0-23 a 450
Mbps
Canais de
funcionamento
Banda de 2,4 GHz: canais 1 a 13
Banda de 5,2 GHz: canais 36 a
165
* A disponibilidade de canais
depende das restrições
regulamentares locais
Máxima potência de
transmissão
disponível por rede (
conduzida)
2,4GHz: 23 dBm
5,2GHz: 20 dBm
Máxima potência de
transmissão
disponível por AP (
antena de 0dBi,
composta)
2,4 GHz: 27.7 dBm
5,2 GHz: 24.7 dBm
Configuração de
antena
MIMO 3x3 (transmissão/recepção
nas três antenas) e modo verde (
seleção de antena dinâmica)
Ajuste de potência
de transmissão
Aumento de 1dB desde 0 dBm a
máx.
Frequências
operacionais
2412 a 2472 MHz, 5180 a 5825
MHz
REGULAMENTAÇÃO
Certificações de
segurança
UL / cUL 60950-1, IEC / EN60950-

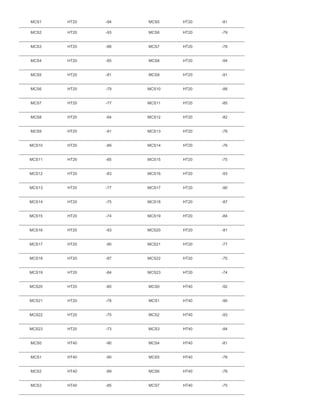

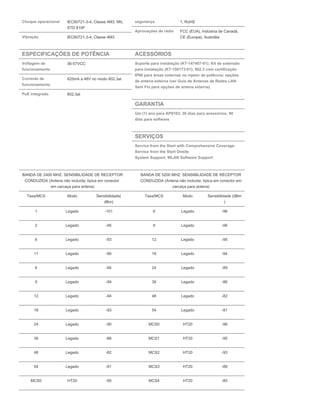

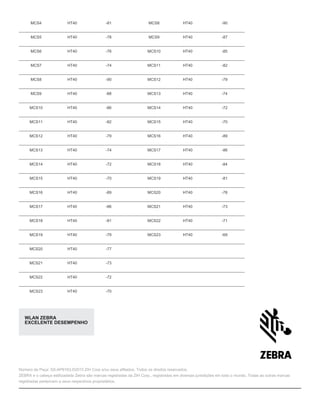

4. BANDA DE 2400 MHZ: SENSIBILIDADE DE RECEPTOR
CONDUZIDA (Antena não incluída; típica em conector
em carcaça para antena)
BANDA DE 5200 MHZ: SENSIBILIDADE DE RECEPTOR
CONDUZIDA (Antena não incluída; típica em conector em
carcaça para antena)
Taxa/MCS Modo Sensibilidade(
dBm)
Taxa/MCS Modo Sensibilidade (dBm
)
1 Legado -101 6 Legado -96
2 Legado -95 9 Legado -96
6 Legado -93 12 Legado -95
11 Legado -90 18 Legado -94
6 Legado -94 24 Legado -89
9 Legado -94 36 Legado -86
12 Legado -94 48 Legado -82
18 Legado -93 54 Legado -81
24 Legado -90 MCS0 HT20 -96
36 Legado -86 MCS1 HT20 -95
48 Legado -82 MCS2 HT20 -93
54 Legado -81 MCS3 HT20 -88
MCS0 HT20 -95 MCS4 HT20 -85
Choque operacional IEC60721-3-4, Classe 4M3, MIL
STD 810F
Vibração IEC60721-3-4, Classe 4M3
ESPECIFICAÇÕES DE POTÊNCIA
Voltagem de
funcionamento
36-57VCC
Corrente de
funcionamento
625mA a 48V no modo 802.3at
PoE integrado 802.3at
segurança 1, RoHS
Aprovações de rádio FCC (EUA), Indústria de Canadá,
CE (Europa), Austrália
ACESSÓRIOS
Suporte para instalação (KT-147407-01); Kit de extensão
para instalação (KT-150173-01); 802.3 com certificação
IP66 para áreas externas no injetor de potência; opções
de antena externa (ver Guia de Antenas de Redes LAN
Sem Fio para opções de antena externa)
GARANTIA
Um (1) ano para AP8163; 30 dias para acessórios; 90
dias para software
SERVIÇOS
Service from the Start with Comprehensive Coverage;
Service from the Start Onsite
System Support; WLAN Software Support

5. MCS1 HT20 -94 MCS5 HT20 -81
MCS2 HT20 -93 MCS6 HT20 -79
MCS3 HT20 -88 MCS7 HT20 -78
MCS4 HT20 -85 MCS8 HT20 -94
MCS5 HT20 -81 MCS9 HT20 -91
MCS6 HT20 -79 MCS10 HT20 -88
MCS7 HT20 -77 MCS11 HT20 -85
MCS8 HT20 -94 MCS12 HT20 -82
MCS9 HT20 -91 MCS13 HT20 -78
MCS10 HT20 -89 MCS14 HT20 -76
MCS11 HT20 -85 MCS15 HT20 -75
MCS12 HT20 -83 MCS16 HT20 -93
MCS13 HT20 -77 MCS17 HT20 -90
MCS14 HT20 -75 MCS18 HT20 -87
MCS15 HT20 -74 MCS19 HT20 -84
MCS16 HT20 -93 MCS20 HT20 -81
MCS17 HT20 -90 MCS21 HT20 -77
MCS18 HT20 -87 MCS22 HT20 -75
MCS19 HT20 -84 MCS23 HT20 -74
MCS20 HT20 -80 MCS0 HT40 -92
MCS21 HT20 -78 MCS1 HT40 -90
MCS22 HT20 -75 MCS2 HT40 -93
MCS23 HT20 -73 MCS3 HT40 -84
MCS0 HT40 -90 MCS4 HT40 -81
MCS1 HT40 -90 MCS5 HT40 -78
MCS2 HT40 -89 MCS6 HT40 -76
MCS3 HT40 -85 MCS7 HT40 -75

6. MCS4 HT40 -81 MCS8 HT40 -90
MCS5 HT40 -78 MCS9 HT40 -87
MCS6 HT40 -76 MCS10 HT40 -85
MCS7 HT40 -74 MCS11 HT40 -82
MCS8 HT40 -90 MCS12 HT40 -79
MCS9 HT40 -88 MCS13 HT40 -74
MCS10 HT40 -86 MCS14 HT40 -72
MCS11 HT40 -82 MCS15 HT40 -70
MCS12 HT40 -79 MCS16 HT40 -89
MCS13 HT40 -74 MCS17 HT40 -86
MCS14 HT40 -72 MCS18 HT40 -84
MCS15 HT40 -70 MCS19 HT40 -81
MCS16 HT40 -89 MCS20 HT40 -78
MCS17 HT40 -86 MCS21 HT40 -73
MCS18 HT40 -81 MCS22 HT40 -71
MCS19 HT40 -79 MCS23 HT40 -69
MCS20 HT40 -77
MCS21 HT40 -73
MCS22 HT40 -72
MCS23 HT40 -70
WLAN ZEBRA
EXCELENTE DESEMPENHO
Número de Peça: SS-AP8163.©2015 ZIH Corp e/ou seus afiliados. Todos os direitos reservados.
ZEBRA e o cabeça estilizadada Zebra são marcas registradas da ZIH Corp., registradas em diversas jurisdições em todo o mundo. Todas as outras marcas
registradas pertencem a seus respectivos proprietários.
ZEBRA TECHNOLOGIES

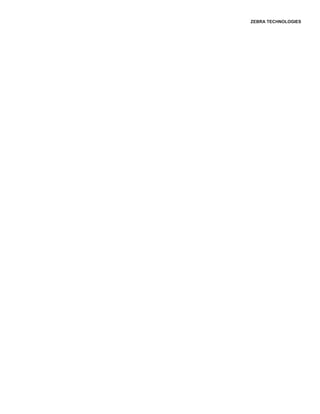

7. ZEBRA TECHNOLOGIES
