1. Wifi Survey
Estudos sobre a
infra-estrutura wireless
do Senac
Thiago Morais
Segurança da Informação
1o Período – Noturno
Setembro / 2012

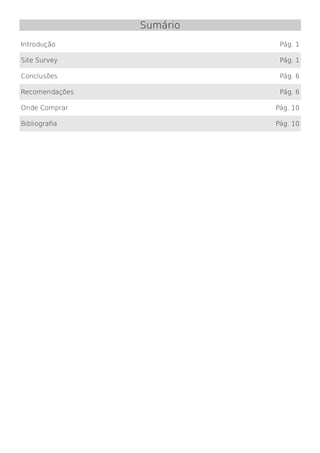

2. Sumário
Introdução Pág. 1
Site Survey Pág. 1
Conclusões Pág. 6
Recomendações Pág. 6
Onde Comprar Pág. 10
Bibliografia Pág. 10

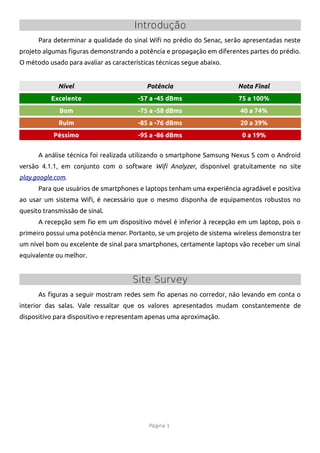

3. Introdução
Para determinar a qualidade do sinal Wif no prédio do Senac, serão apresentadas neste
projeto algumas fguras demonstrando a potência e propagação em diferentes partes do prédio.
O método usado para avaliar as características técnicas segue abaixo.
Nível Potência Nota Final
Excelente -57 a -45 dBms 75 a 100%
Bom -75 a -58 dBms 40 a 74%
Ruim -85 a -76 dBms 20 a 39%
Péssimo -95 a -86 dBms 0 a 19%
A análise técnica foi realizada utilizando o smartphone Samsung Nexus S com o Android
versão 4.1.1, em conjunto com o software Wif Analyzer, disponível gratuitamente no site
play.google.com.
Para que usuários de smartphones e laptops tenham uma experiência agradável e positiva
ao usar um sistema Wif, é necessário que o mesmo disponha de equipamentos robustos no
quesito transmissão de sinal.
A recepção sem fo em um dispositivo móvel é inferior à recepção em um laptop, pois o
primeiro possui uma potência menor. Portanto, se um projeto de sistema wireless demonstra ter
um nível bom ou excelente de sinal para smartphones, certamente laptops vão receber um sinal
equivalente ou melhor.
Site Survey
As fguras a seguir mostram redes sem fo apenas no corredor, não levando em conta o
interior das salas. Vale ressaltar que os valores apresentados mudam constantemente de
dispositivo para dispositivo e representam apenas uma aproximação.
Página 1

4. Primeiro Andar – Ala Sul
Os dois primeiros AP's (Access Points) possuem um sinal próximo ao nível Ruim. Os outros três: Péssimo.
Primeiro Andar – Meio do Corredor
1ANDAR<C> e 1ANDAR<A> possuem um sinal Péssimo. 1ANDAR<B>: Excelente.
Página 2

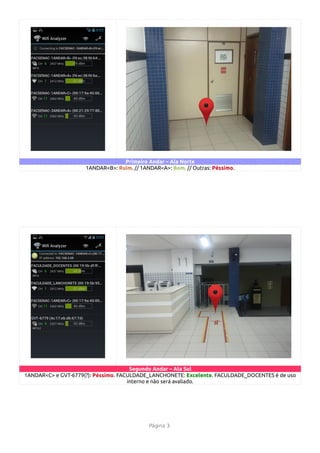

5. Primeiro Andar – Ala Norte
1ANDAR<B>: Ruim. // 1ANDAR<A>: Bom. // Outras: Péssimo.
Segundo Andar – Ala Sul
1ANDAR<C> e GVT-6779(?): Péssimo. FACULDADE_LANCHONETE: Excelente. FACULDADE_DOCENTES é de uso
interno e não será avaliado.
Página 3

6. Segundo Andar – Meio do Corredor
Os três AP's apresentam um sinal próximo ao nível Ruim.
Segundo Andar – Ala Norte
Mesmo resultado do meio do corredor... Próximos ao nível Ruim.
Página 4

7. Terceiro Andar – Ala Sul
FACULDADE_LANCHONETE e FACULDADE_DOCENTES: Péssimo. 3ANDAR<A>: Ruim.
Terceiro Andar – Meio do Corredor
3ANDAR<A>: Próximo ao Ruim. Outros: Péssimo.
Página 5

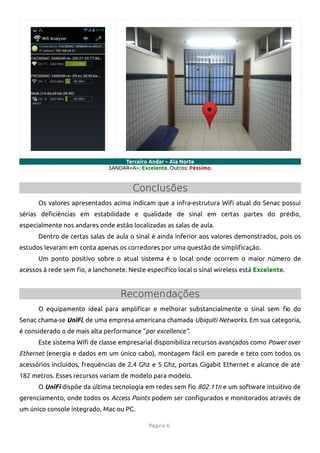

8. Terceiro Andar – Ala Norte
3ANDAR<A>: Excelente. Outros: Péssimo.
Conclusões
Os valores apresentados acima indicam que a infra-estrutura Wif atual do Senac possui
sérias defciências em estabilidade e qualidade de sinal em certas partes do prédio,
especialmente nos andares onde estão localizadas as salas de aula.
Dentro de certas salas de aula o sinal é ainda inferior aos valores demonstrados, pois os
estudos levaram em conta apenas os corredores por uma questão de simplifcação.
Um ponto positivo sobre o atual sistema é o local onde ocorrem o maior número de
acessos à rede sem fo, a lanchonete. Neste específco local o sinal wireless está Excelente.
Recomendações
O equipamento ideal para amplifcar e melhorar substancialmente o sinal sem fo do
Senac chama-se UniFi, de uma empresa americana chamada Ubiquiti Networks. Em sua categoria,
é considerado o de mais alta performance “par excellence”.
Este sistema Wif de classe empresarial disponibiliza recursos avançados como Power over
Ethernet (energia e dados em um único cabo), montagem fácil em parede e teto com todos os
acessórios incluídos, frequências de 2.4 Ghz e 5 Ghz, portas Gigabit Ethernet e alcance de até
182 metros. Esses recursos variam de modelo para modelo.
O UniFi dispõe da última tecnologia em redes sem fo 802.11n e um software intuitivo de
gerenciamento, onde todos os Access Points podem ser confgurados e monitorados através de
um único console integrado, Mac ou PC.
Página 6

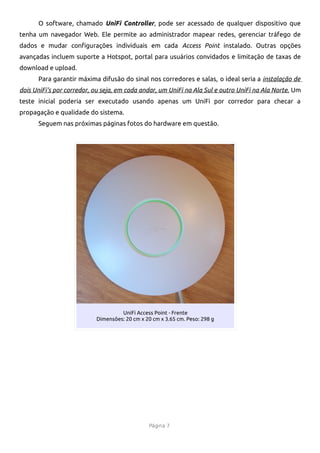

9. O software, chamado UniFi Controller, pode ser acessado de qualquer dispositivo que
tenha um navegador Web. Ele permite ao administrador mapear redes, gerenciar tráfego de
dados e mudar confgurações individuais em cada Access Point instalado. Outras opções
avançadas incluem suporte a Hotspot, portal para usuários convidados e limitação de taxas de
download e upload.
Para garantir máxima difusão do sinal nos corredores e salas, o ideal seria a instalação de
dois UniFi's por corredor, ou seja, em cada andar, um UniFi na Ala Sul e outro UniFi na Ala Norte. Um
teste inicial poderia ser executado usando apenas um UniFi por corredor para checar a
propagação e qualidade do sistema.
Seguem nas próximas páginas fotos do hardware em questão.
UniFi Access Point - Frente
Dimensões: 20 cm x 20 cm x 3.65 cm. Peso: 298 g
Página 7

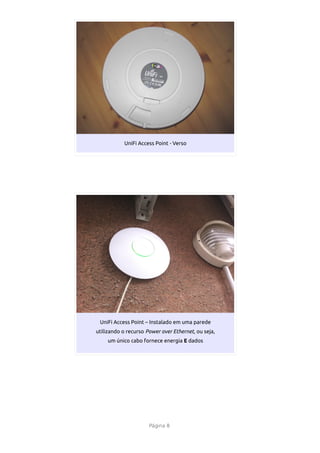

10. UniFi Access Point - Verso
UniFi Access Point – Instalado em uma parede
utilizando o recurso Power over Ethernet, ou seja,
um único cabo fornece energia E dados
Página 8

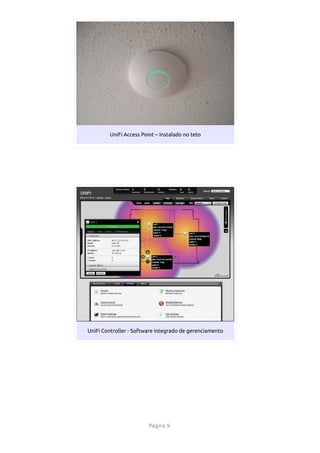

11. UniFi Access Point – Instalado no teto
UniFi Controller - Software integrado de gerenciamento
Página 9

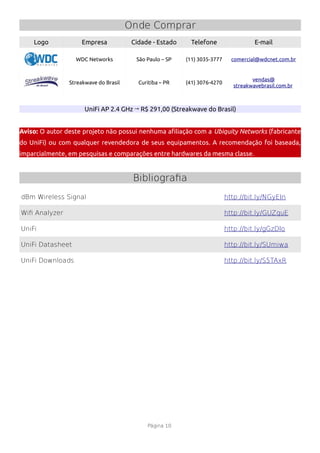

12. Onde Comprar
Logo Empresa Cidade - Estado Telefone E-mail
WDC Networks São Paulo – SP (11) 3035-3777 comercial@wdcnet.com.br
vendas@
Streakwave do Brasil Curitiba – PR (41) 3076-4270
streakwavebrasil.com.br
UniFi AP 2.4 GHz → R$ 291,00 (Streakwave do Brasil)
Aviso: O autor deste projeto não possui nenhuma afliação com a Ubiquity Networks (fabricante
do UniFi) ou com qualquer revendedora de seus equipamentos. A recomendação foi baseada,
imparcialmente, em pesquisas e comparações entre hardwares da mesma classe.
Bibliografia
dBm Wireless Signal http://bit.ly/NGyEIn
Wifi Analyzer http://bit.ly/GUZquE
UniFi http://bit.ly/gGzDIo
UniFi Datasheet http://bit.ly/SUmiwa
UniFi Downloads http://bit.ly/S5TAxR
Página 10
