1. Felipe Plattek Leonardo de Jesus Oliveira Ricardo Villas-Bôas Fernandes Metro Ethernet Universidade Federal do Rio de Janeiro MBA em Tecnologia da Informação (MBTI-e) Disciplina: Redes de Comunicação Professor: José Ferreira de Resende Março/2011 Thiago B. Ferreira Expedicto Gammaro Antonio Carlos Barros Basilio

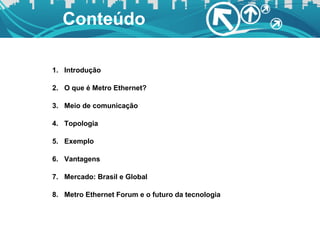

2. Conteúdo Introdução O que é Metro Ethernet? Meio de comunicação Topologia Exemplo Vantagens Mercado: Brasil e Global Metro Ethernet Forum e o futuro da tecnologia

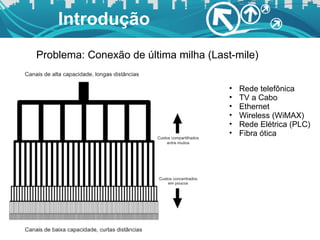

3. Introdução Problema: Conexão de última milha (Last-mile) Rede telefônica TV a Cabo Ethernet Wireless (WiMAX) Rede Elétrica (PLC) Fibra ótica

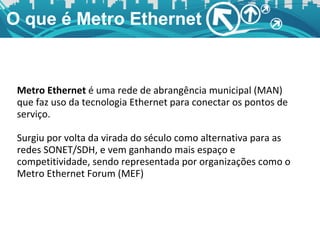

4. O que é Metro Ethernet Metro Ethernet é uma rede de abrangência municipal (MAN) que faz uso da tecnologia Ethernet para conectar os pontos de serviço. Surgiu por volta da virada do século como alternativa para as redes SONET/SDH, e vem ganhando mais espaço e competitividade, sendo representada por organizações como o Metro Ethernet Forum (MEF)

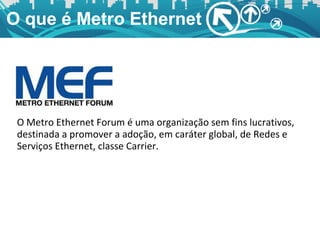

5. O que é Metro Ethernet O Metro Ethernet Forum é uma organização sem fins lucrativos, destinada a promover a adoção, em caráter global, de Redes e Serviços Ethernet, classe Carrier.

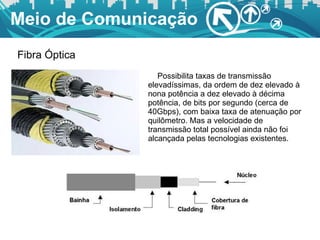

6. Meio de Comunicação Possibilita taxas de transmissão elevadíssimas, da ordem de dez elevado à nona potência a dez elevado à décima potência, de bits por segundo (cerca de 40Gbps), com baixa taxa de atenuação por quilômetro. Mas a velocidade de transmissão total possível ainda não foi alcançada pelas tecnologias existentes. Fibra Óptica

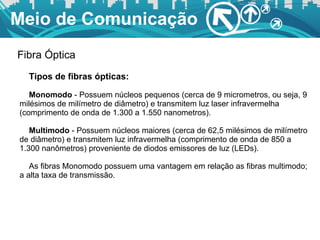

7. Meio de Comunicação Tipos de fibras ópticas: Monomodo - Possuem núcleos pequenos (cerca de 9 micrometros, ou seja, 9 milésimos de milímetro de diâmetro) e transmitem luz laser infravermelha (comprimento de onda de 1.300 a 1.550 nanometros). Multimodo - Possuem núcleos maiores (cerca de 62,5 milésimos de milímetro de diâmetro) e transmitem luz infravermelha (comprimento de onda de 850 a 1.300 nanômetros) proveniente de diodos emissores de luz (LEDs). As fibras Monomodo possuem uma vantagem em relação as fibras multimodo; a alta taxa de transmissão. Fibra Óptica

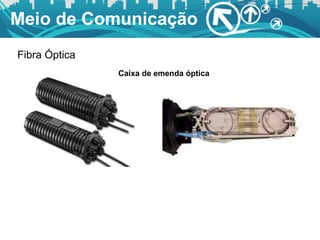

8. Meio de Comunicação Fibra Óptica Caixa de emenda óptica

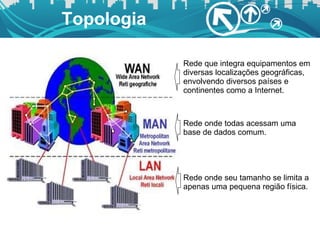

9. Topologia Rede onde seu tamanho se limita a apenas uma pequena região física. Rede onde todas acessam uma base de dados comum. Rede que integra equipamentos em diversas localizações geográficas, envolvendo diversos países e continentes como a Internet.

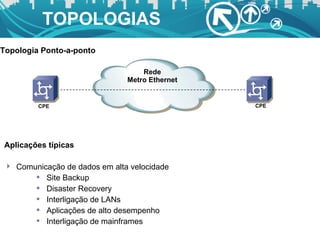

10. Topologia Ponto-a-ponto Rede Metro Ethernet CPE CPE Aplicações típicas Comunicação de dados em alta velocidade Site Backup Disaster Recovery Interligação de LANs Aplicações de alto desempenho Interligação de mainframes TOPOLOGIAS

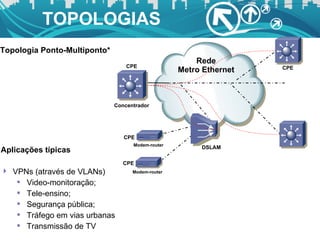

11. Topologia Ponto-Multiponto* Rede Metro Ethernet CPE CPE CPE DSLAM Modem-router CPE Modem-router CPE Aplicações típicas VPNs (através de VLANs) Video-monitoração; Tele-ensino; Segurança pública; Tráfego em vias urbanas Transmissão de TV Concentrador TOPOLOGIAS

12. Topologia Multiponto-Multiponto CPE Rede Metro Ethernet CPE CPE Modem-router CPE Modem-router Aplicações típicas TLS (Transparent LAN Services) Site Backup Disaster Recovery Interligação de LANs Aplicações de alto desempenho Interligação de mainframes VPNs (através de VLANs) Vídeo-Conferência CPE DSLAM TOPOLOGIAS

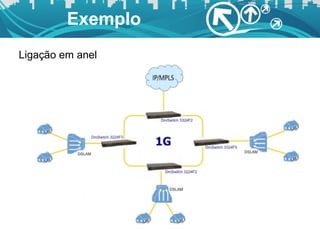

13. Exemplo Ligação em anel

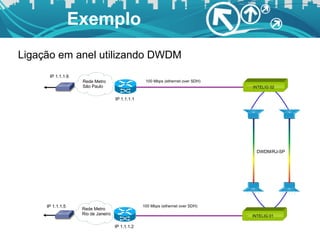

14. Exemplo Ligação em anel utilizando DWDM Rede Metro São Paulo Rede Metro Rio de Janeiro 100 Mbps (ethernet over SDH) DWDM/RJ-SP IP 1.1.1.1 IP 1.1.1.2 IP 1.1.1.5 100 Mbps (ethernet over SDH) IP 1.1.1.6 INTELIG 02 INTELIG 01

15. Exemplo

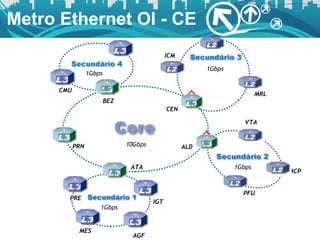

16. MCP BEZ CEN PRE ALD PRN AGF ATA CMU PFU VTA IGT ICM MRL MES 1Gbps 1Gbps 1Gbps 1Gbps 10Gbps Metro Ethernet OI - CE

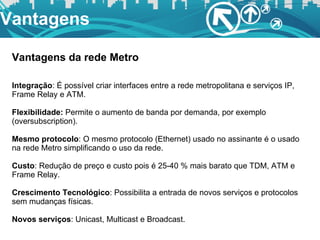

17. Vantagens Vantagens da rede Metro Integração : É possível criar interfaces entre a rede metropolitana e serviços IP, Frame Relay e ATM. Flexibilidade: Permite o aumento de banda por demanda, por exemplo (oversubscription). Mesmo protocolo : O mesmo protocolo (Ethernet) usado no assinante é o usado na rede Metro simplificando o uso da rede. Custo : Redução de preço e custo pois é 25-40 % mais barato que TDM, ATM e Frame Relay. Crescimento Tecnológico : Possibilita a entrada de novos serviços e protocolos sem mudanças físicas. Novos serviços : Unicast, Multicast e Broadcast.

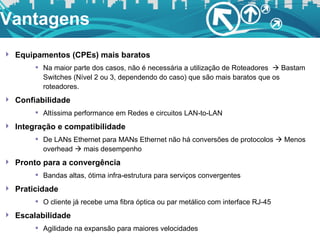

18. Equipamentos (CPEs) mais baratos Na maior parte dos casos, não é necessária a utilização de Roteadores  Bastam Switches (Nível 2 ou 3, dependendo do caso) que são mais baratos que os roteadores. Confiabilidade Altíssima performance em Redes e circuitos LAN-to-LAN Integração e compatibilidade De LANs Ethernet para MANs Ethernet não há conversões de protocolos  Menos overhead  mais desempenho Pronto para a convergência Bandas altas, ótima infra-estrutura para serviços convergentes Praticidade O cliente já recebe uma fibra óptica ou par metálico com interface RJ-45 Escalabilidade Agilidade na expansão para maiores velocidades Vantagens

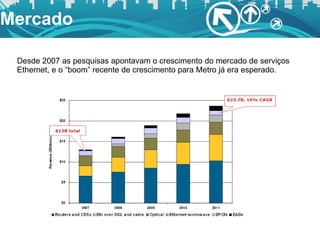

19. Mercado Desde 2007 as pesquisas apontavam o crescimento do mercado de serviços Ethernet, e o “boom” recente de crescimento para Metro já era esperado.

20. CASOS DE SUCESSO

21. MEF e futuro Integração de vários tipos de consumidores e aplicações, atraídos pela facilidade de implantação, escalabilidade, administração e baixo custo.

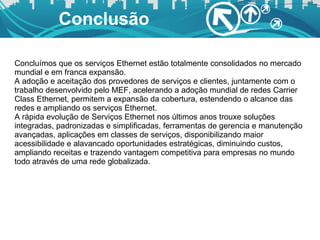

22. Conclusão Concluímos que os serviços Ethernet estão totalmente consolidados no mercado mundial e em franca expansão. A adoção e aceitação dos provedores de serviços e clientes, juntamente com o trabalho desenvolvido pelo MEF, acelerando a adoção mundial de redes Carrier Class Ethernet, permitem a expansão da cobertura, estendendo o alcance das redes e ampliando os serviços Ethernet. A rápida evolução de Serviços Ethernet nos últimos anos trouxe soluções integradas, padronizadas e simplificadas, ferramentas de gerencia e manutenção avançadas, aplicações em classes de serviços, disponibilizando maior acessibilidade e alavancado oportunidades estratégicas, diminuindo custos, ampliando receitas e trazendo vantagem competitiva para empresas no mundo todo através de uma rede globalizada.

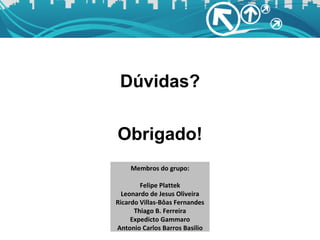

23. Dúvidas? Obrigado! Membros do grupo: Felipe Plattek Leonardo de Jesus Oliveira Ricardo Villas-Bôas Fernandes Thiago B. Ferreira Expedicto Gammaro Antonio Carlos Barros Basilio
