Este documento apresenta três problemas sobre treliças que solicitam o cálculo das forças atuantes nas barras. O primeiro problema mostra uma treliça sob carga de 5tf aplicada na barra D com ângulos de 30° e 60°. O segundo problema mostra uma treliça sob cargas de 6tf e 3tf aplicadas nas barras C e D com ângulo de 58°. O terceiro problema mostra uma treliça sob cargas de 6KN e 12KN aplicadas nas barras D e E com ângulo de 45°.

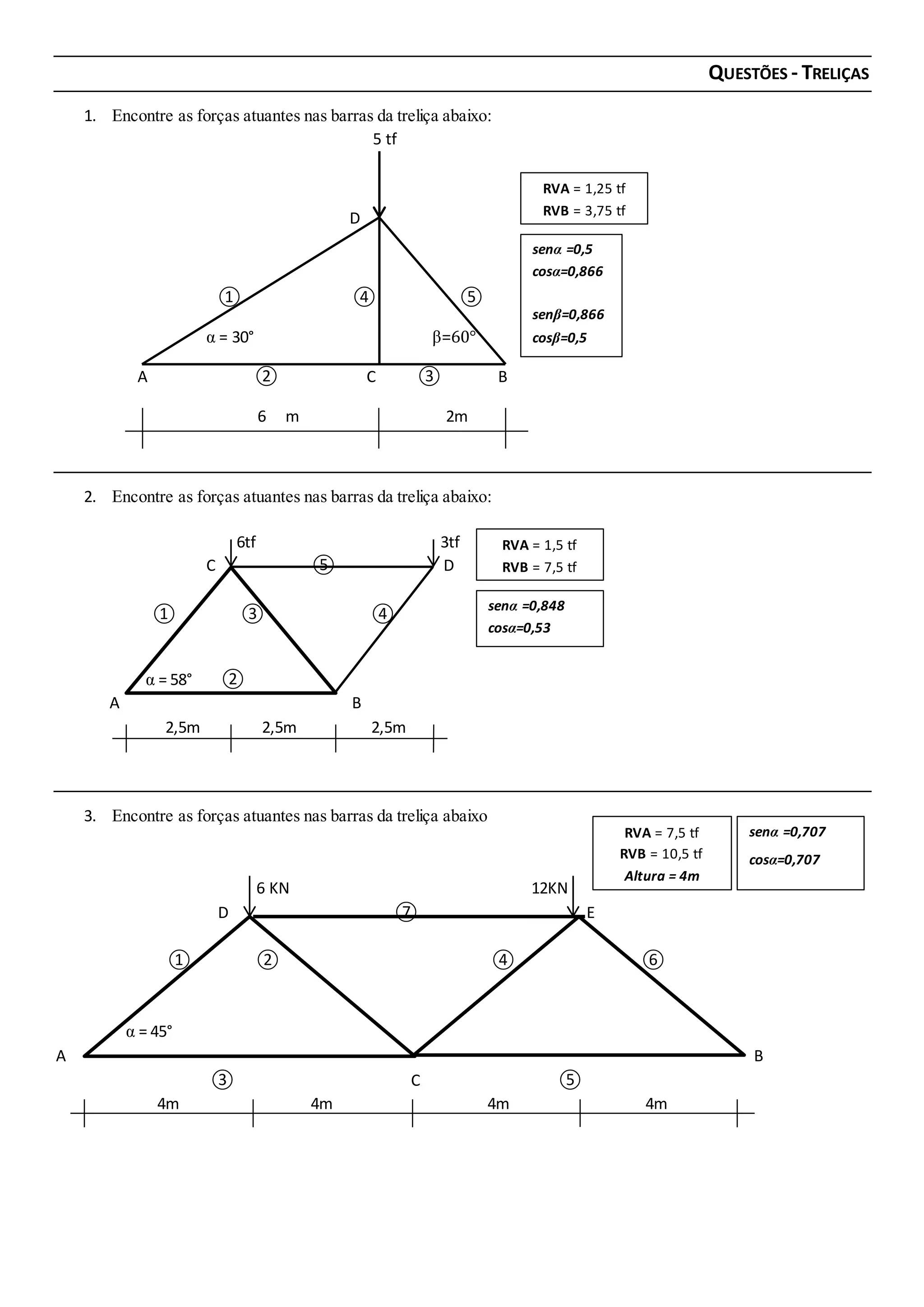

1. QUESTÕES - TRELIÇAS
1. Encontre as forças atuantes nas barras da treliça abaixo:
5 tf
D
① ④ ⑤
α = 30° β=60°
A ② C ③ B
6 m 2m
2. Encontre as forças atuantes nas barras da treliça abaixo:
6tf 3tf
C ⑤ D
① ③ ④
α = 58° ②
A B
2,5m 2,5m 2,5m
3. Encontre as forças atuantes nas barras da treliça abaixo
6 KN 12KN
D ⑦ E
① ② ④ ⑥
α = 45°
A B
③ C ⑤
4m 4m 4m 4m
RVA = 1,25 tf
RVB = 3,75 tf
RVA = 7,5 tf
RVB = 10,5 tf
Altura = 4m
RVA = 1,5 tf
RVB = 7,5 tf
senα =0,5
cosα=0,866
senβ=0,866
cosβ=0,5
senα =0,848
cosα=0,53
senα =0,707
cosα=0,707
