O documento descreve o projeto do sistema BRT Transoeste no Rio de Janeiro, que ligará Santa Cruz à Barra da Tijuca. O sistema terá 3 segmentos ao longo da Avenida das Américas e contará com 30 estações, além de terminais nos extremos. Serão realizadas grandes intervenções viárias para garantir faixas exclusivas aos ônibus articulados do BRT.

1. 1

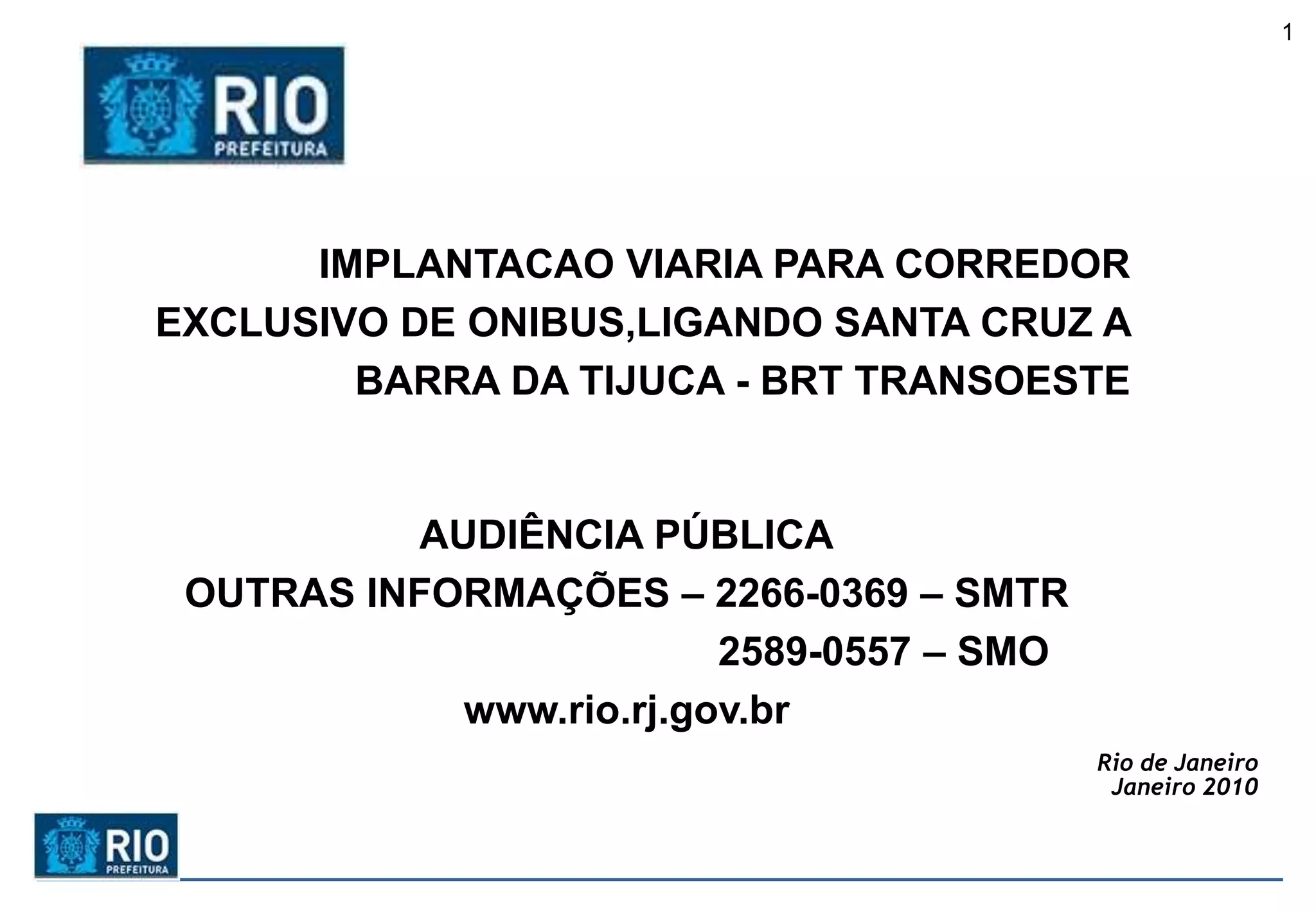

IMPLANTACAO VIARIA PARA CORREDOR
EXCLUSIVO DE ONIBUS,LIGANDO SANTA CRUZ A
BARRA DA TIJUCA - BRT TRANSOESTE
AUDIÊNCIA PÚBLICA
OUTRAS INFORMAÇÕES – 2266-0369 – SMTR
2589-0557 – SMO
www.rio.rj.gov.br
Rio de Janeiro
Janeiro 2010

2. 2
Agenda
 Introduçao
 Concepção do Sistema
 Características Gerais do Sistema
 Terminais e Estações
 Características dos Veículos
 Vantagens do BRT
 Projeto viário
 Principais Intervenções viárias a serem implantadas

3. 3
Cenário Atual Transporte Coletivo
Zona Oeste - Barra da Tijuca (eixo Av. das Américas)
Estimativa de Passageiros/ dia transportados: 135.000
TRANSPORTE ESPECIAL
TRANSPORTE COLETIVO
COMPLEMENTAR
(ÔNIBUS)
(VANS)

4. 4
Implantação de Sistema de Transporte Coletivo
BRT TRANSOESTE
 BRT
Modo de transporte coletivo sobre
pneus, combinando estações,
veículos, serviços, vias e
elementos de sistema inteligente
de transporte (ITS) em um sistema
integrado

5. 5
Agenda
 Introduçao
 Concepção do Sistema
 Características Gerais do Sistema
 Terminais e Estações
 Características dos Veículos
 Vantagens do BRT
 Projeto viário
 Principais Intervenções viárias a serem implantadas

6. 6
A concepção geral do sistema é...
de um corredor fechado com as seguintes características:
• Sistema Tronco - Alimentado, com estação no canteiro central e com
ônibus com porta à esquerda
• Totalmente segregado do tráfego geral, com interrupções nos
cruzamentos
• BRT composto por linhas: expressa e paradora
• Estações com plataforma para embarque em nível com os ônibus
• Pagamento de tarifa e validação do bilhete nas estações e terminais,
visando minimizar o tempo de embarque/desembarque dos passageiros e
aumentar a velocidade comercial do sistema
• Controle da operação através do monitoramento de GPS

7. 7
A concepção geral do sistema é...
de um corredor fechado com as seguintes características:
• Servido por linhas de ônibus alimentadoras :
 Linhas Alimentadoras: linhas interligando o Corredor central com os
bairros localizados na área de influência do traçado;
• Racionalização de linhas e serviços
• Integração entre corredores de BRT’s
• Melhorias na acessibilidade
• Frequência otimizada (menor tempo de espera, sem congestionamentos)

8. 8
Agenda
 Introduçao
 Concepção do Sistema
 Características Gerais do Sistema
 Terminais e Estações
 Características dos Veículos
 Vantagens do BRT
 Projeto viário
 Principais Intervenções viárias a serem implantadas

9. 9
Planta Geral de Infraestrutura Viária da Cidade
BRT Transoeste

10. 10
Para efeitos de apresentação, o BRT TRANSOESTE foi dividido em
três segmentos, com características distintas.
Segmentos
 Segmento 1: Entre Jardim
Oceânico e Terminal
Alvorada.
 Segmento 2 : EntreTerminal
Alvorada e Recreio.
 Segmento 3: Entre Recreio
(Túnel da Grota Funda) e
Estrada da Pedra.
 O BRT TRANSOESTE se
desenvolverá pela Av. das
Américas nos 3 segmentos,
sendo uma faixa por sentido
exclusiva do BRT, com
ultrapassagem nas
estações.

11. 11
O Segmento 1 inicia no Terminal Tijucamar e segue até o Terminal
Alvorada, numa extensão aproximada de 7 km.
Características
 Estrutura associada:
• Terminal Tijucamar
• 08 estações
• Terminal Alvorada
 Características urbanas:
• Área consolidada com elevado
adensamento

12. 12
O Segmento 2 inicia no Terminal Alvorada seguindo até o final do
Recreio, numa extensão aproximada de 17 km.
Características
 Estrutura Associada:
• Terminal Alvorada
• 18 estações
 Características urbanas:
• Área em expansão do processo de
adensamento

13. 13
O Segmento 3 inicia no Recreio seguindo até a Estrada da Pedra,
numa extensão aproximada de 16 km .
Características
 Estrutura Associada
• 4 estações
• Terminal Estrada da Pedra
 Características urbanas:
• Área com baixo adensamento

14. 14
O projeto viário permite a ultrapassagem junto às estações, de forma a
permitir a oferta de serviços de ônibus expressos.
SEÇÃO TIPO NO CORREDOR T5
Seção tipo no BRT TRANSOESTE
SeçãoSEÇÃO TIPO NO local da estação
tipo no LOCAL DA ESTAÇÃO
O corredor de ônibus apresenta uma faixa por sentido ao longo de todo o trecho,
com duas faixas por sentido nas estações

15. 15
Agenda
 Introduçao
 Concepção do Sistema
 Características Gerais do Sistema
 Terminais e Estações
 Características dos Veículos
 Vantagens do BRT
 Projeto viário
 Principais Intervenções viárias a serem implantadas

16. 16
Ilustração da Estação Padrão

17. 17
Os terminais possuirão características arquitetônicas adequadas às
peculiaridades locais, garantindo a fluidez e a segurança dos
usuários.

18. 18
O projeto das estações permite a combinação de módulos de tal forma
que seja possível, nas estações duplas, a parada simultânea de até 3
ônibus em cada sentido....
O projeto das estações facilita o transbordo dos passageiros

19. 19
E nas estações simples, a parada simultânea de 2 ônibus por sentido.

20. 20
As estações possuirão características arquitetônicas adequadas às
peculiaridades locais, inclusive no que se refere ao conforto térmico.

21. 21
Os pontos de integração para as linhas alimentadores serão
padronizados e localizados visando minimizar as distâncias de
caminhada dos passageiros.

22. 22
Agenda
 Introduçao
 Concepção do Sistema
 Características Gerais do Sistema
 Terminais e Estações
 Características dos Veículos
 Vantagens do BRT
 Projeto viário
 Principais Intervenções viárias a serem implantadas

23. 23
Em princípio, o veículo padrão das linhas tronco (expressa e
paradora) deverá ser do tipo articulado, para acomodar um maior
número de passageiros por ônibus.
Características dos ônibus
articulados
 As linhas tronco são operadas com
ônibus dotados de:
• portas no lado esquerdo
• piso elevado a 90 cm do solo
• capacidade para 160 passageiros
• sem catraca interna

24. 24
Agenda
 Introduçao
 Concepção do Sistema
 Características Gerais do Sistema
 Terminais e Estações
 Características dos Veículos
 Vantagens do BRT
 Projeto viário
 Principais Intervenções viárias a serem implantadas

25. 25
Vantagens de implantação do BRT TRANSOESTE
 Racionalização do sistema com a redução do número de ônibus em circulação
 Redução da emissão de poluentes, em função da racionalização do sistema e
adoção de tecnologia mais moderna
 Localizado em área com tendência de adensamento populacional e de
empregos
 Geração de benefícios econômicos, sociais e ambientais através da
reorganização do sistema de transporte público
 Redução dos tempos de viagens do usuário
 Ampliação da operação do sistema de transporte coletivo, segundo a lógica
de rede de transportes

26. 26
Agenda
 Introduçao
 Concepção do Sistema
 Características Gerais do Sistema
 Terminais e Estações
 Características dos Veículos
 Vantagens do BRT
 Projeto viário
 Principais Intervenções viárias a serem implantadas

27. 27
Projeto Viário – Canal do Rio Morto para Estrada da Pedra – 1/10

28. 28
Projeto Viário – Canal do Rio Morto para Estrada da Pedra – 2/10

29. 29
Projeto Viário – Canal do Rio Morto para Estrada da Pedra – 3/10

30. 30
Projeto Viário – Canal do Rio Morto para Estrada da Pedra – 4/10

31. 31
Projeto Viário – Canal do Rio Morto para Estrada da Pedra – 5/10

32. 32
Projeto Viário – Canal do Rio Morto para Estrada da Pedra – 6/10

33. 33
Projeto Viário – Canal do Rio Morto para Estrada da Pedra – 7/10

34. 34
Projeto Viário – Canal do Rio Morto para Estrada da Pedra – 8/10

35. 35
Projeto Viário – Canal do Rio Morto para Estrada da Pedra – 9/10

36. 36
Projeto Viário – Canal do Rio Morto para Estrada da Pedra -
10/10

37. 37
Agenda
 Introduçao
 Concepção do Sistema
 Características Gerais do Sistema
 Terminais e Estações
 Características dos Veículos
 Vantagens do BRT
 Projeto viário
 Principais Intervenções viárias a serem implantadas

38. 38
Informações das Obras para implantação do BRT
 Extensão total – 32 km com 1 faixa exclusiva para o BRT por sentido e pelo
menos 2 faixas para o tráfego em geral
 Pavimento a ser restaurado – 255.000 m2
 Pavimento a ser implantado – 522.000 m2
 Volume de aterro a ser implantado – 1.865.000 m3
 Infraestrutura das estações a serem implantadas – 30 estações

39. 39
Informações das Obras para implantação do BRT
 Obras de arte especiais a serem implantadas – 1.500 m (8 O.A.E.)
 Extensão de túnel a ser implantado – 2.200 m
 Interseções a serem alteradas – 13 interseções (8 O.A.E.+ 2 T.A. + CTEx +
Matriz + Magarça)
 Nova Iluminação a ser implantada - 3.650 postes
 Prazo de execução – 720 dias

40. 40
Duplicação da Ponte sobre a Av. Ver. Alceu de Carvalho

41. 41
Duplicação da Ponte sobre a Av. Ver. Alceu de Carvalho
 Extensão total – 120,00 m
 Pavimento a ser restaurado – 1.440,00 m2
 Pavimento a ser implantado – 1.440,00 m2
 Volume de aterro a ser implantado – 265,00 m3
 Nova Iluminação a ser implantada – 10 postes

42. 42
TUNEL da GROTA FUNDA com 2 Galerias

43. 43
TUNEL da GROTA FUNDA com 2 Galerias
 Extensão total – 2.200,00 m
 Pavimento a ser implantado – 26.400,00 m2
 Volume de escavação em rocha – 250.000,00 m3
 Nova Iluminação a ser implantada – 220,00 luminarias
 Revestimento em concreto projetado – 90.000,00 m3

44. 44
Duplicação da Av.das Américas entre Salvador Allende e Est.da
Pedra

45. 45
Duplicação da Av.das Américas entre Salvador Allende e Est.da
Pedra
 Extensão total – 16 km
 Pavimento a ser restaurado – 168.000,00 m2
 Pavimento a ser implantado – 224.000,00 m2
 Volume de aterro a ser implantado – 560.000,00 m3
 Nova Iluminação a ser implantada – 1.100,00 postes

46. 46
Elevação da Av.das Américas na interseção com a Salvador
Allende e Benvindo de Novaes

47. 47
Elevação da Av.das Américas na interseção com a Salvador
Allende e Benvindo de Novaes
 Extensão total – 480,00 m
 Pavimento a ser restaurado – 5.000,00 m2
 Pavimento a ser implantado – 3.500,00 m2
 Volume de aterro a ser implantado – 4.300,00 m3
 Nova Iluminação a ser implantada – 20 postes

48. 48
IMPLANTACAO VIARIA PARA CORREDOR
EXCLUSIVO DE ONIBUS,LIGANDO SANTA CRUZ A
BARRA DA TIJUCA - BRT TRANSOESTE
AUDIÊNCIA PÚBLICA
MUITO OBRIGADO.
OUTRAS INFORMAÇÕES – 2266-0369 – SMTR
2589-0557 – SMO
www.rio.rj.gov.br
Rio de Janeiro
Janeiro 2010
