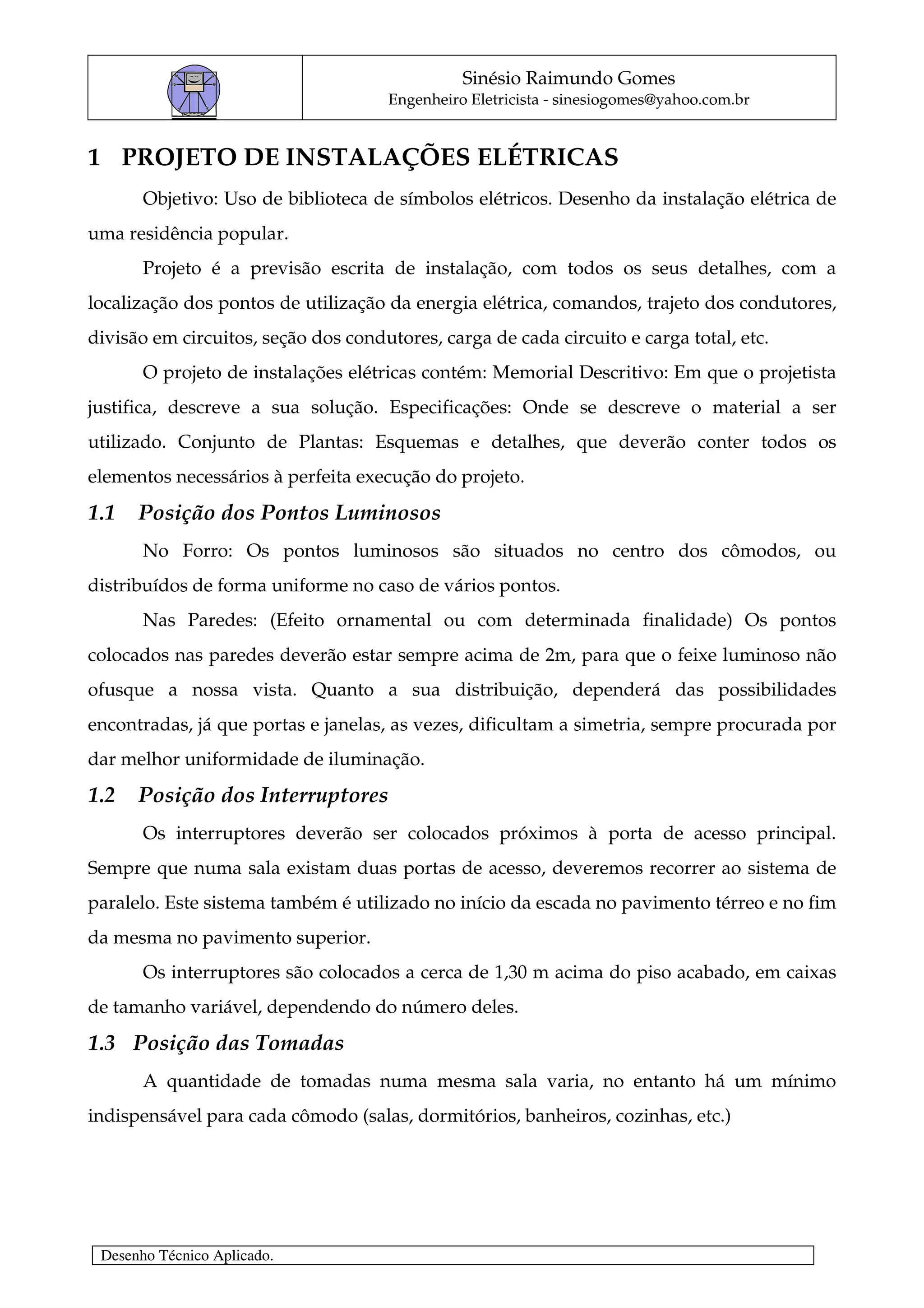

1 PROJETO DE INSTALAÇÕES ELÉTRICAS
Objetivo: Uso de biblioteca de símbolos elétricos. Desenho da instalação elétrica de
uma residência popular.
Projeto é a previsão escrita de instalação, com todos os seus detalhes, com a
localização dos pontos de utilização da energia elétrica, comandos, trajeto dos condutores,
divisão em circuitos, seção dos condutores, carga de cada circuito e carga total, etc.
O projeto de instalações elétricas contém: Memorial Descritivo: Em que o projetista
justifica, descreve a sua solução. Especificações: Onde se descreve o material a ser
utilizado. Conjunto de Plantas: Esquemas e detalhes, que deverão conter todos os
elementos necessários à perfeita execução do projeto.
1.1 Posição dos Pontos Luminosos
No Forro: Os pontos luminosos são situados no centro dos cômodos, ou
distribuídos de forma uniforme no caso de vários pontos.
Nas Paredes: (Efeito ornamental ou com determinada finalidade) Os pontos
colocados nas paredes deverão estar sempre acima de 2m, para que o feixe luminoso não
ofusque a nossa vista. Quanto a sua distribuição, dependerá das possibilidades
encontradas, já que portas e janelas, as vezes, dificultam a simetria, sempre procurada por
dar melhor uniformidade de iluminação.
1.2 Posição dos Interruptores
Os interruptores deverão ser colocados próximos à porta de acesso principal.
Sempre que numa sala existam duas portas de acesso, deveremos recorrer ao sistema de
paralelo. Este sistema também é utilizado no início da escada no pavimento térreo e no fim
da mesma no pavimento superior.
Os interruptores são colocados a cerca de 1,30 m acima do piso acabado, em caixas
de tamanho variável, dependendo do número deles.
1.3 Posição das Tomadas
A quantidade de tomadas numa mesma sala varia, no entanto há um mínimo
indispensável para cada cômodo (salas, dormitórios, banheiros, cozinhas, etc.)
Desenho Técnico Aplicado.

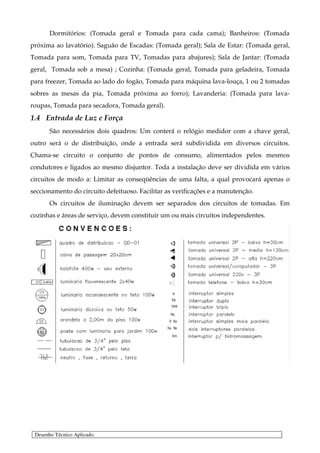

2. Dormitórios: (Tomada geral e Tomada para cada cama); Banheiros: (Tomada
próxima ao lavatório). Saguão de Escadas: (Tomada geral); Sala de Estar: (Tomada geral,
Tomada para som, Tomada para TV, Tomadas para abajures); Sala de Jantar: (Tomada
geral, Tomada sob a mesa) ; Cozinha: (Tomada geral, Tomada para geladeira, Tomada
para freezer, Tomada ao lado do fogão, Tomada para máquina lava-louça, 1 ou 2 tomadas
sobres as mesas da pia, Tomada próxima ao forro); Lavanderia: (Tomada para lava-
roupas, Tomada para secadora, Tomada geral).
1.4 Entrada de Luz e Força
São necessários dois quadros: Um conterá o relógio medidor com a chave geral,
outro será o de distribuição, onde a entrada será subdividida em diversos circuitos.
Chama-se circuito o conjunto de pontos de consumo, alimentados pelos mesmos
condutores e ligados ao mesmo disjuntor. Toda a instalação deve ser dividida em vários
circuitos de modo a: Limitar as conseqüências de uma falta, a qual provocará apenas o
seccionamento do circuito defeituoso. Facilitar as verificações e a manutenção.
Os circuitos de iluminação devem ser separados dos circuitos de tomadas. Em
cozinhas e áreas de serviço, devem constituir um ou mais circuitos independentes.
Desenho Técnico Aplicado.

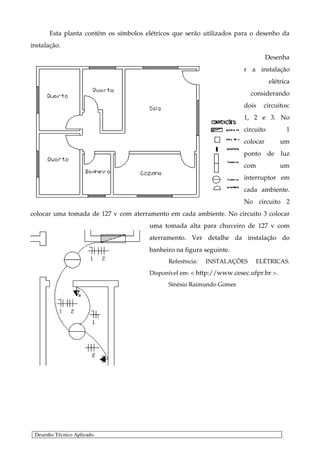

3. Esta planta contém os símbolos elétricos que serão utilizados para o desenho da
instalação.
Desenha
r a instalação
elétrica
considerando
dois circuitos:
1, 2 e 3. No
circuito 1
colocar um
ponto de luz
com um
interruptor em
cada ambiente.
No circuito 2
colocar uma tomada de 127 v com aterramento em cada ambiente. No circuito 3 colocar
uma tomada alta para chuveiro de 127 v com
aterramento. Ver detalhe da instalação do
banheiro na figura seguinte.
