1. Instalação de arquivos GSD e configuração de hardware da estação Profibus DP. 2. Inserção de um controlador FC300 na rede Profibus DP como nó 3 e configuração de seu perfil de comunicação PPO5. 3. Download da configuração da rede Profibus para o módulo CPU317-2 após colocá-lo em modo de parada.

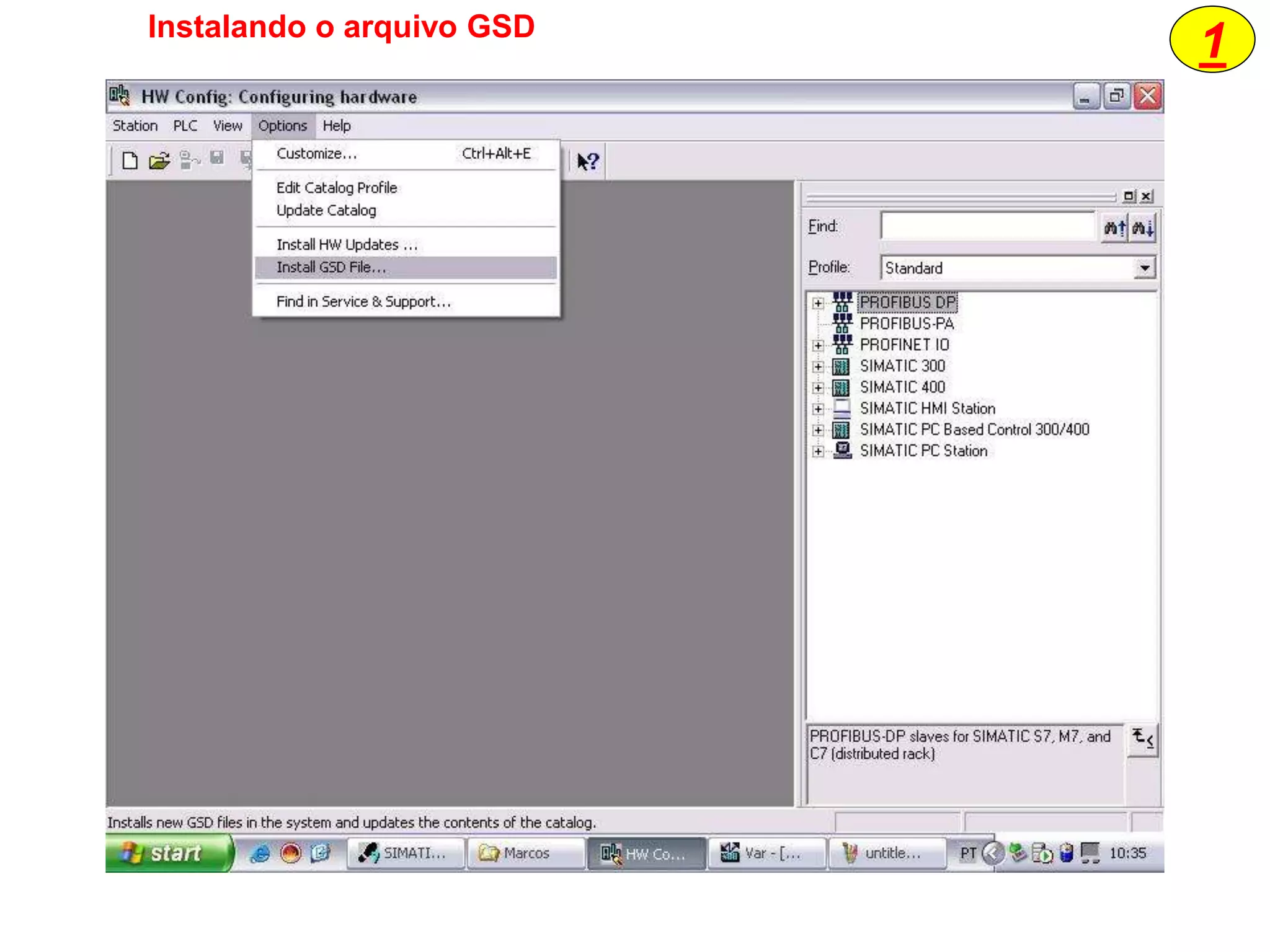

1. 1Instalando o arquivo GSD

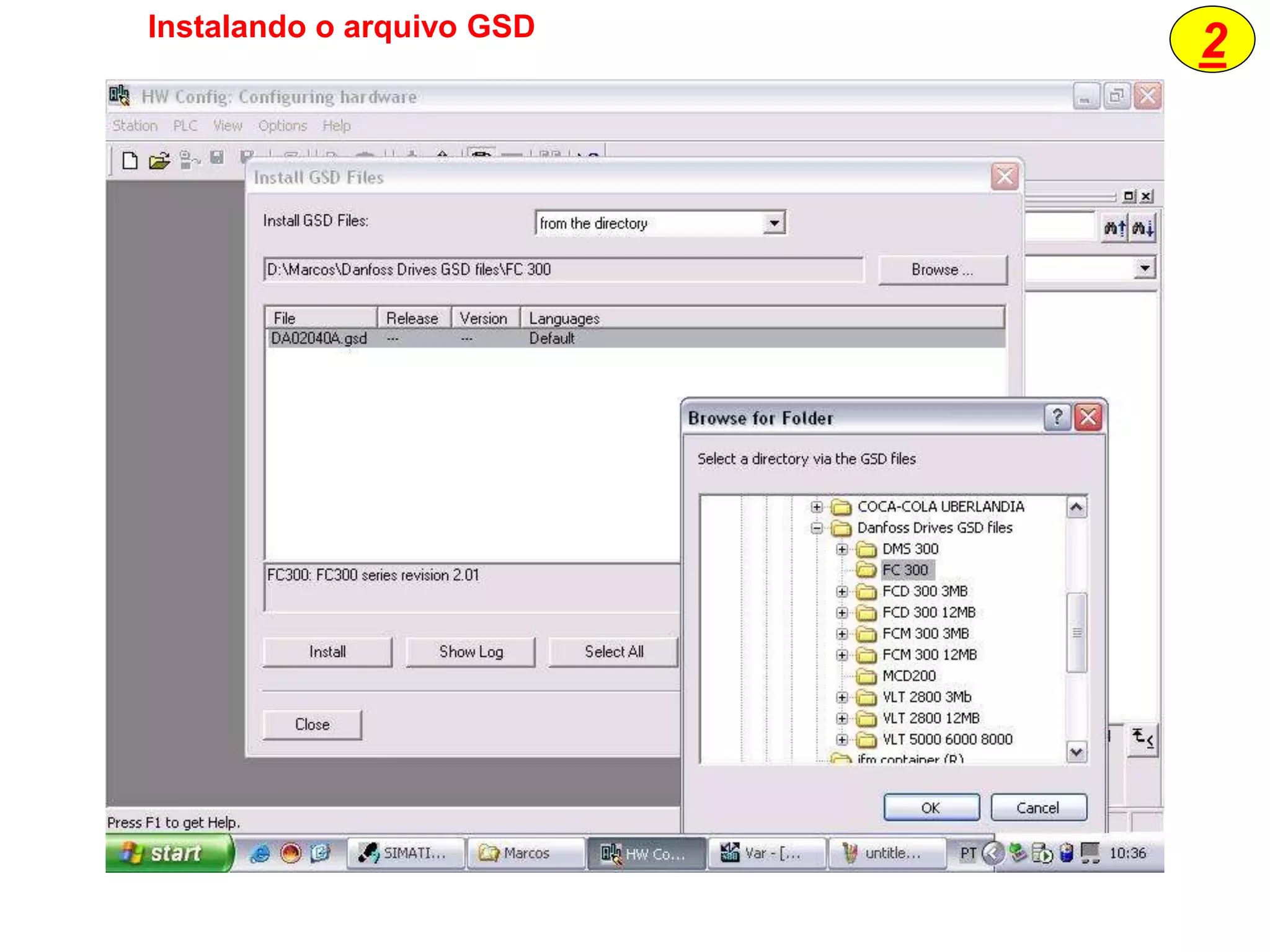

2. 2Instalando o arquivo GSD

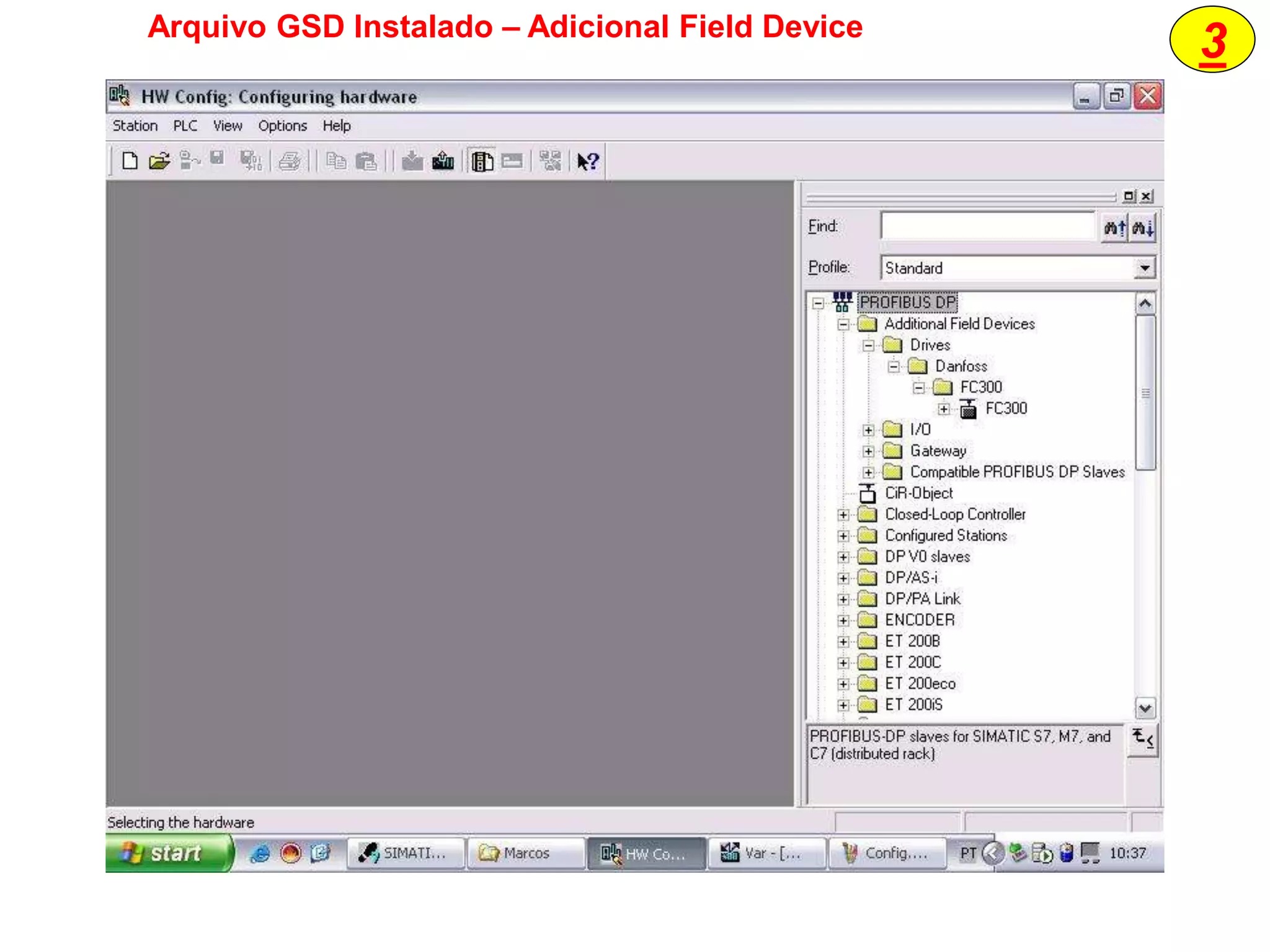

3. 3Arquivo GSD Instalado – Adicional Field Device

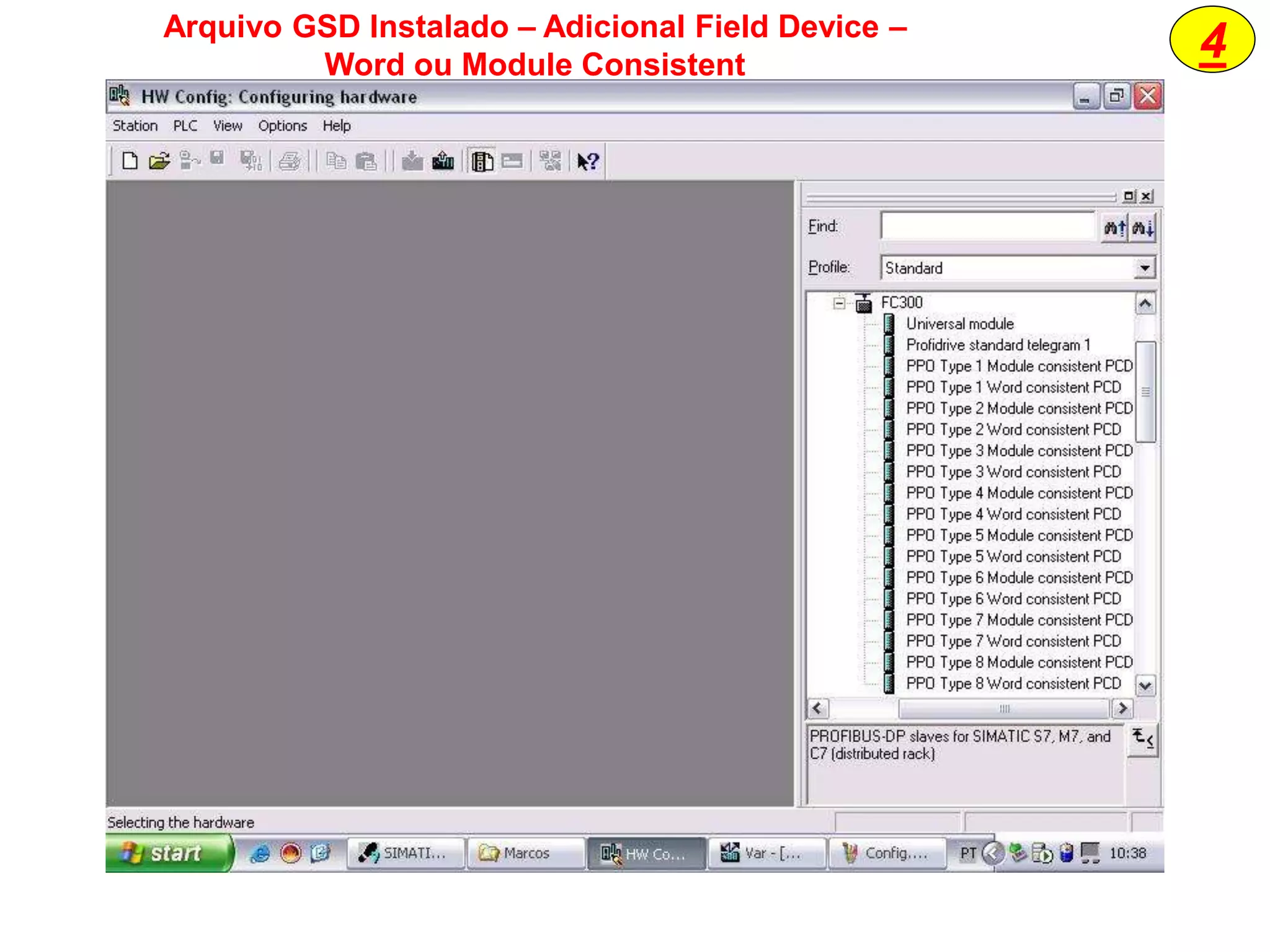

4. 4Arquivo GSD Instalado – Adicional Field Device –
Word ou Module Consistent

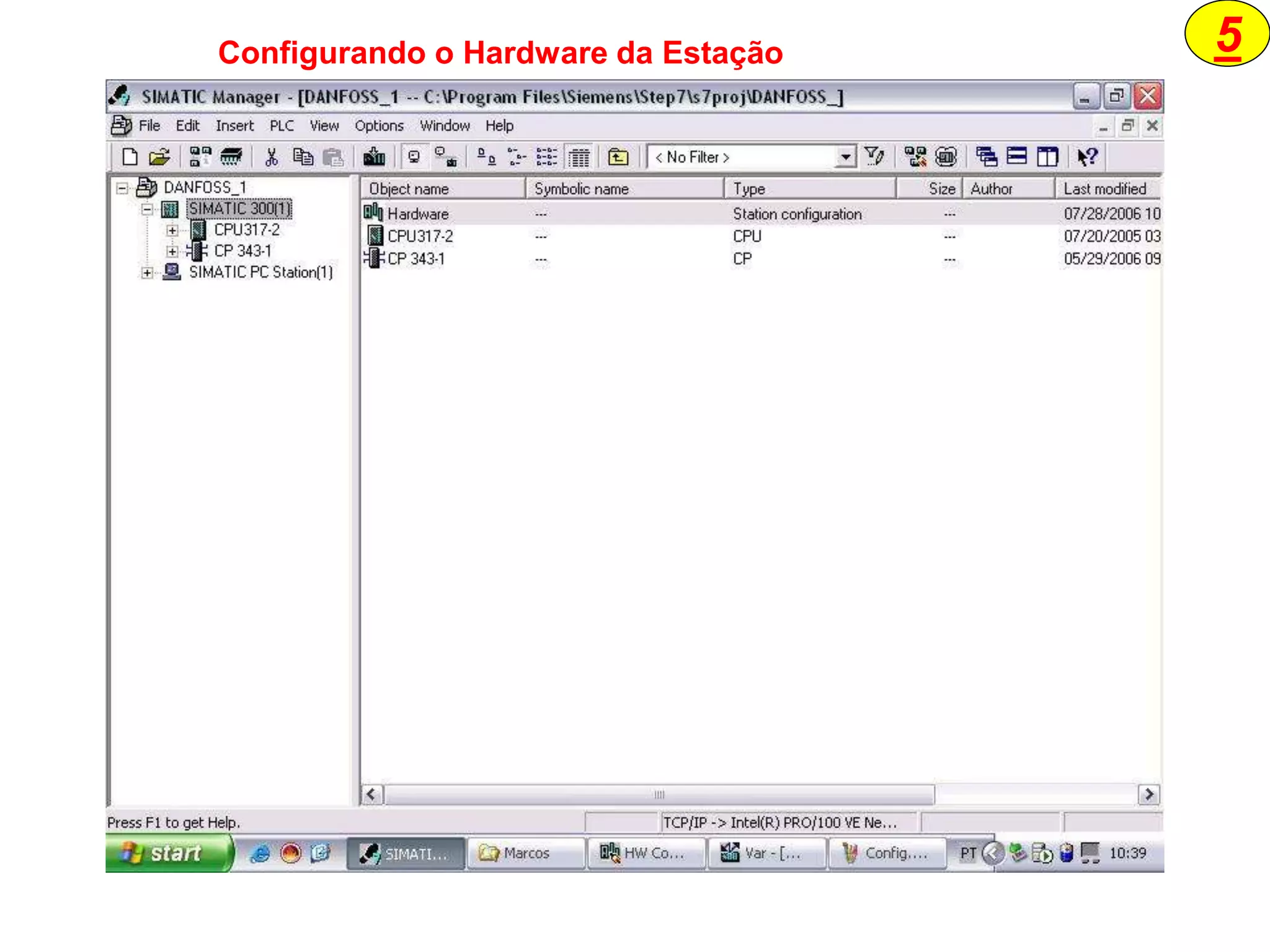

5. 5Configurando o Hardware da Estação

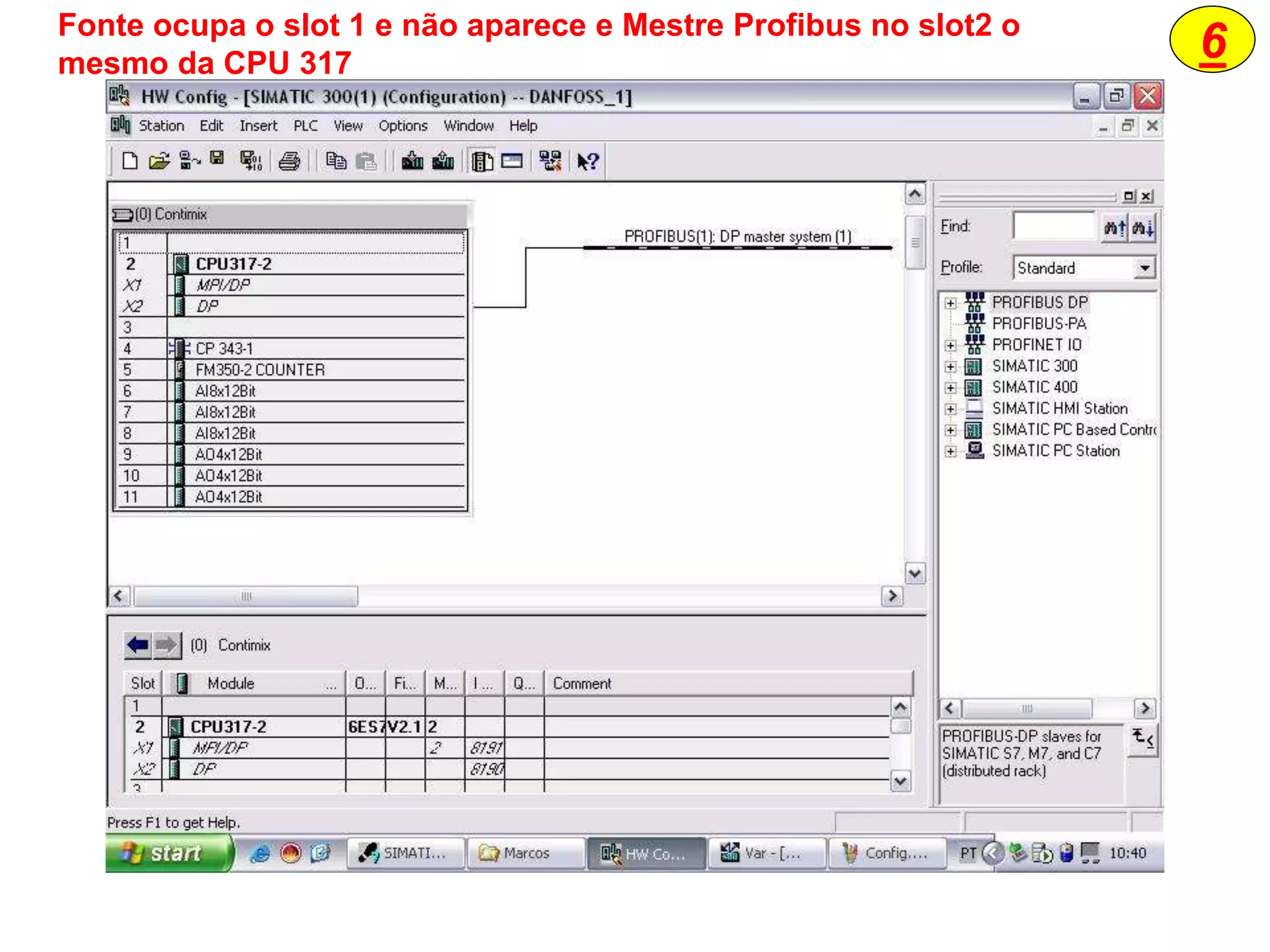

6. 6Fonte ocupa o slot 1 e não aparece e Mestre Profibus no slot2 o
mesmo da CPU 317

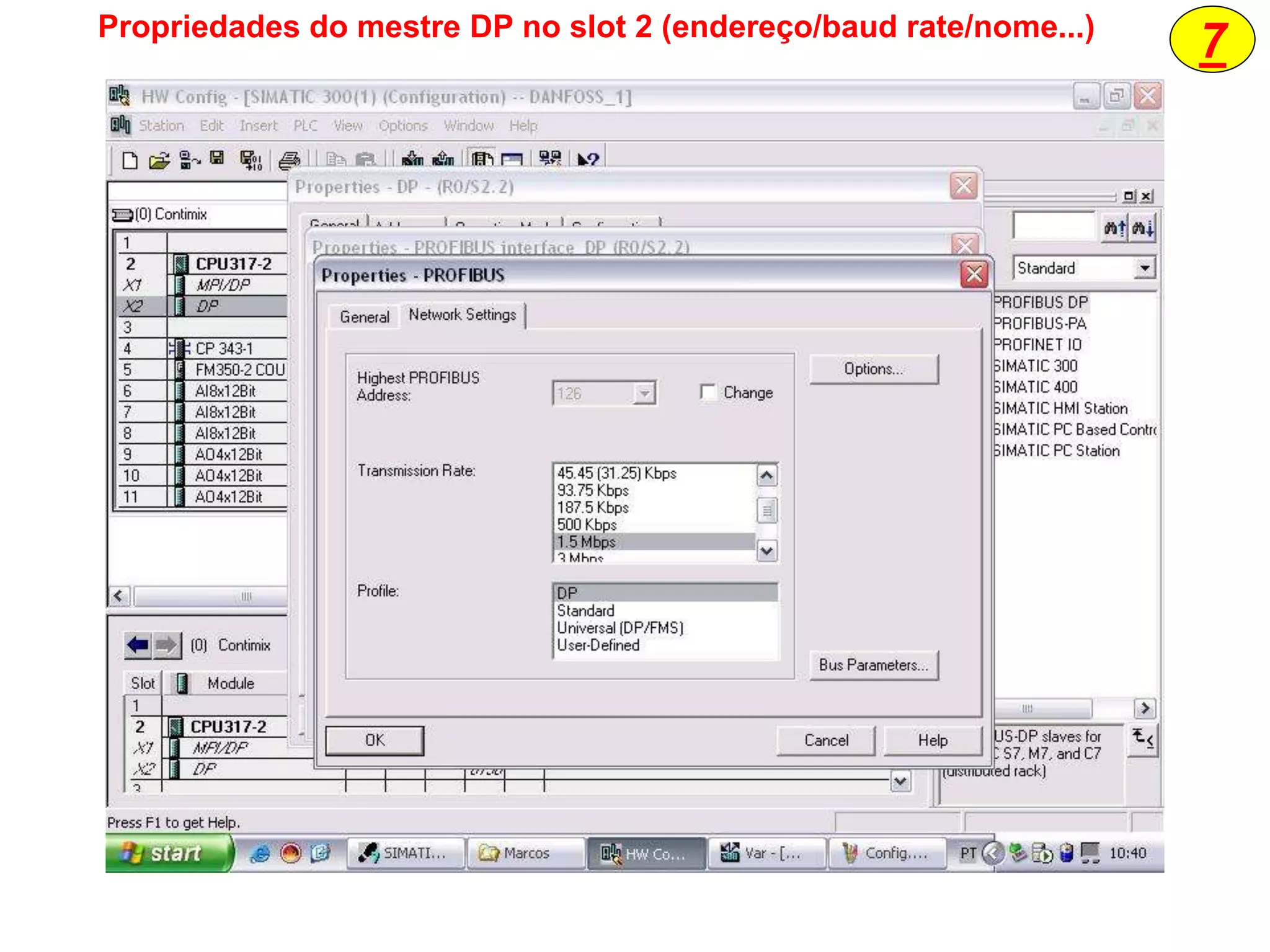

7. 7Propriedades do mestre DP no slot 2 (endereço/baud rate/nome...)

8. 8Propriedades do mestre DP no slot 2 (endereço/baud rate/nome...)

9. 9Propriedades do mestre DP no slot 2 (endereço/baud rate/nome...)

10. 10Inserção do FC300 na rede Profibus DP

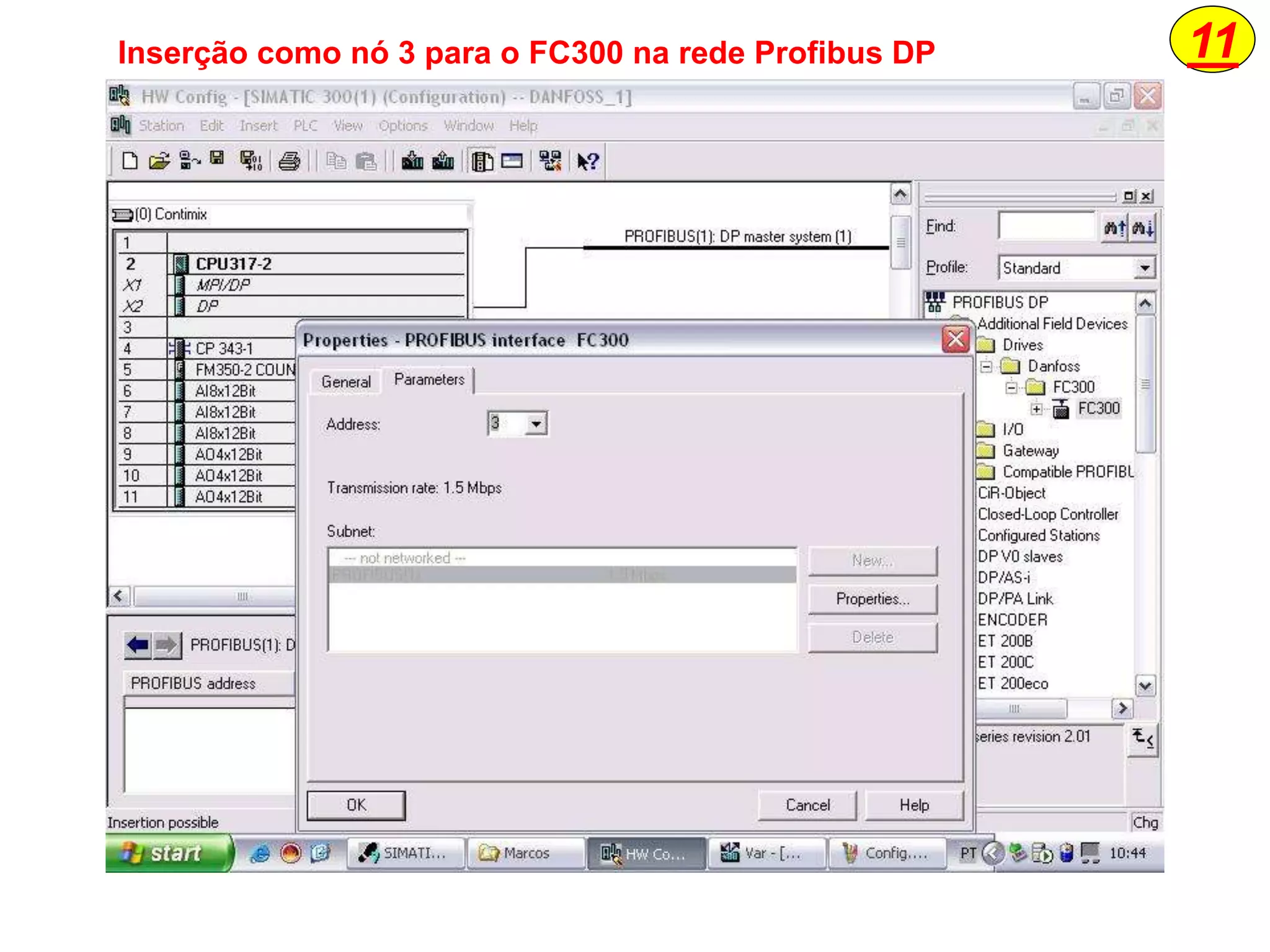

11. 11Inserção como nó 3 para o FC300 na rede Profibus DP

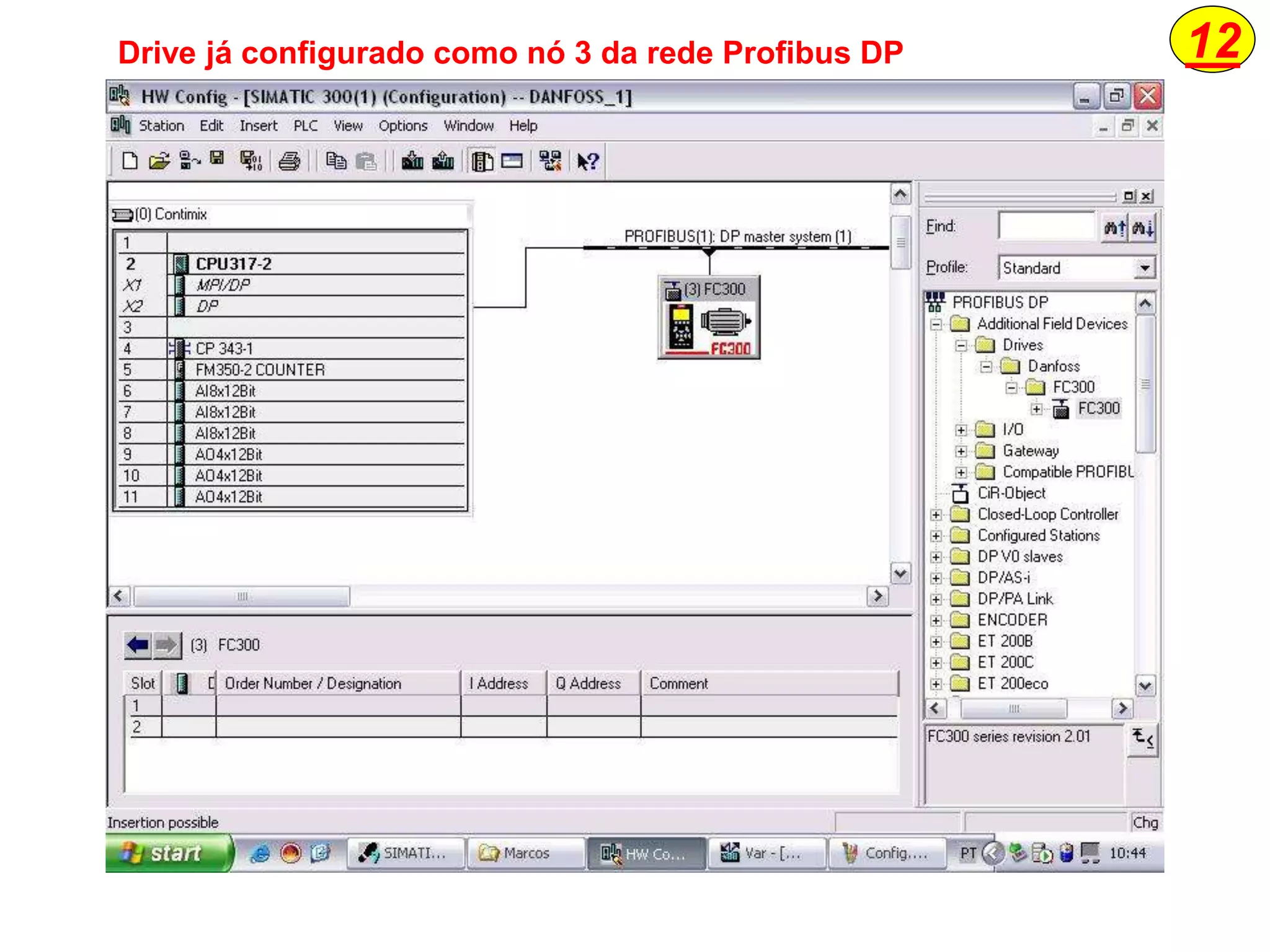

12. 12Drive já configurado como nó 3 da rede Profibus DP

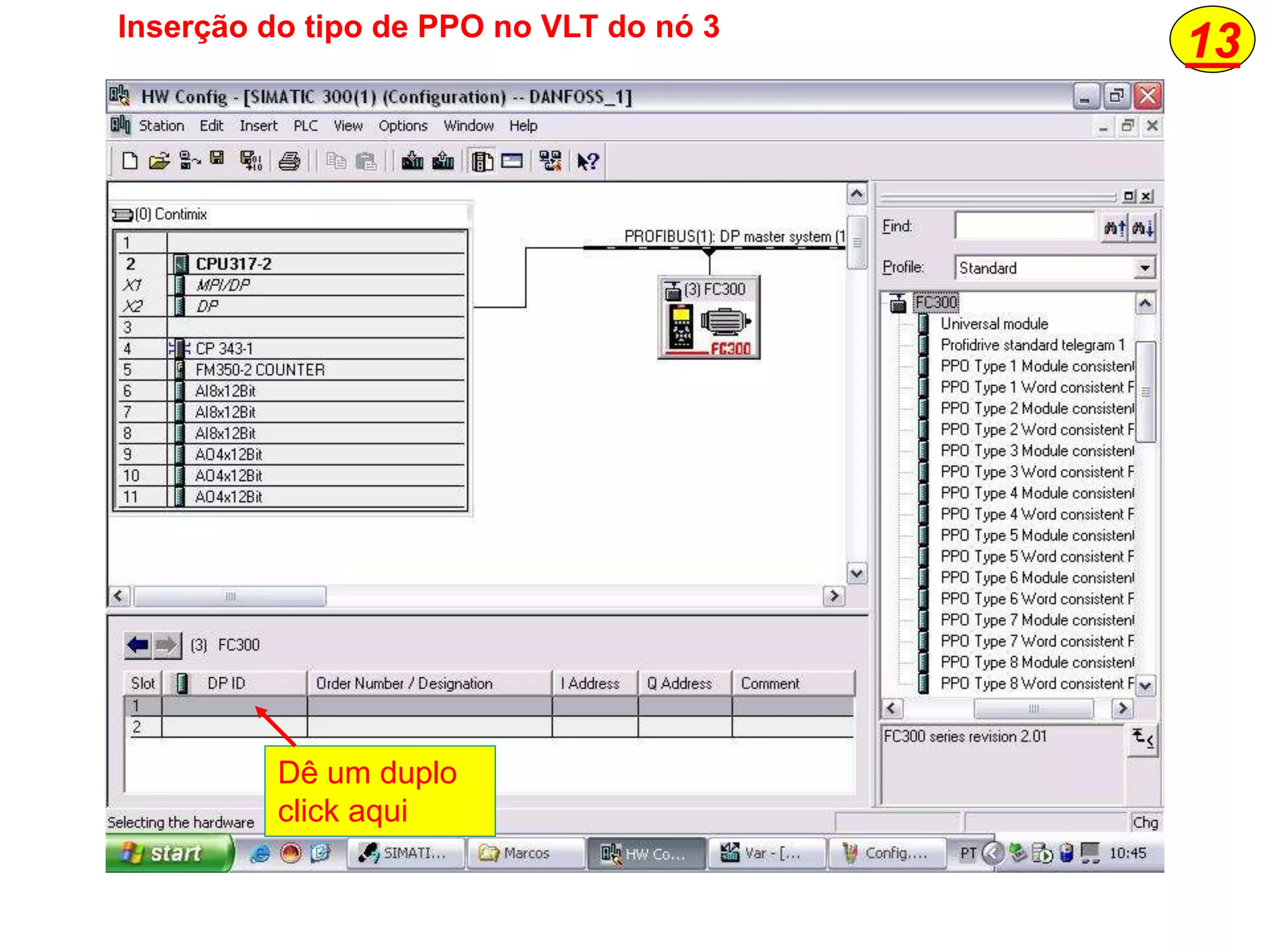

13. 13
Dê um duplo
click aqui
Inserção do tipo de PPO no VLT do nó 3

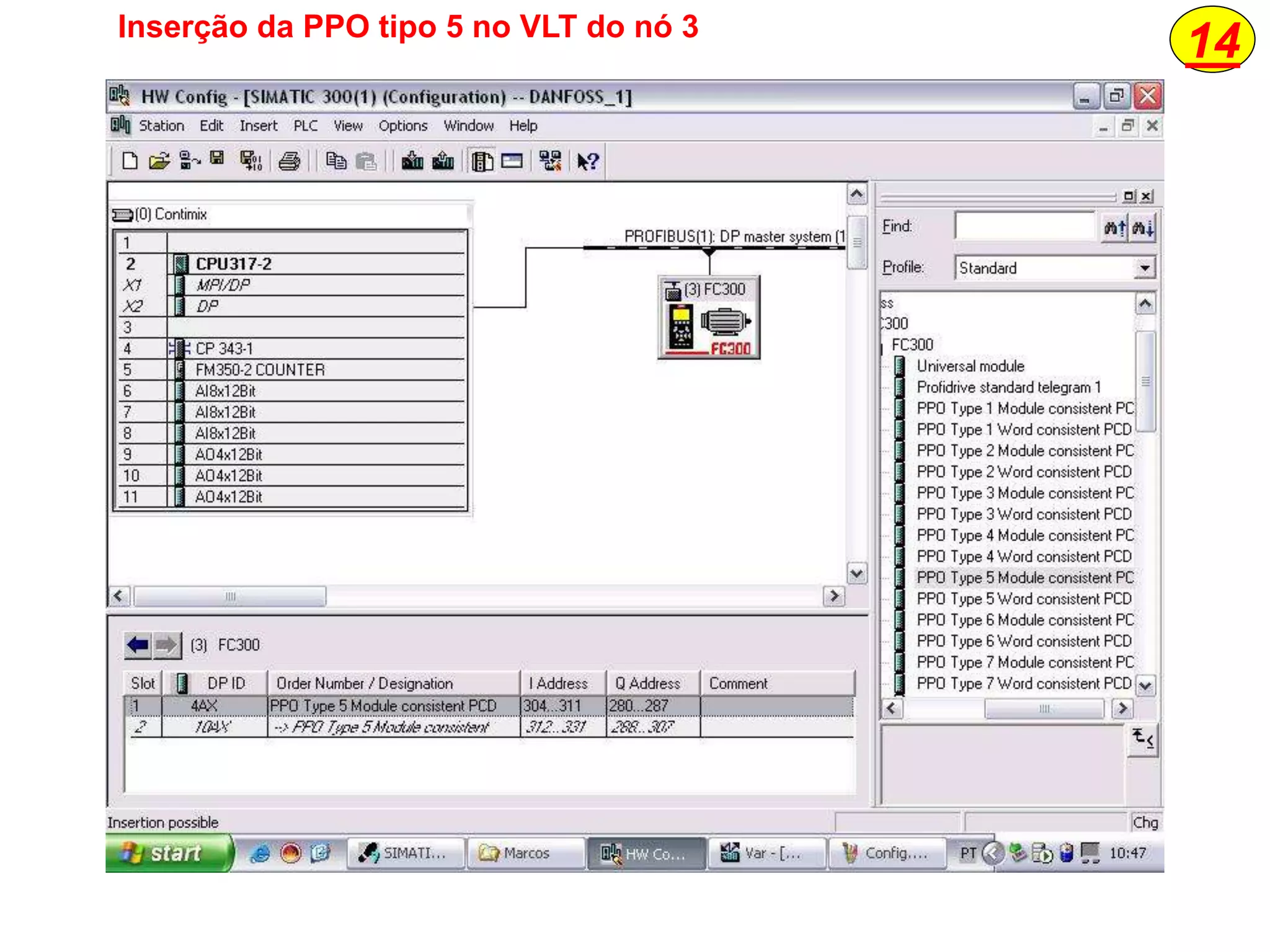

14. 14Inserção da PPO tipo 5 no VLT do nó 3

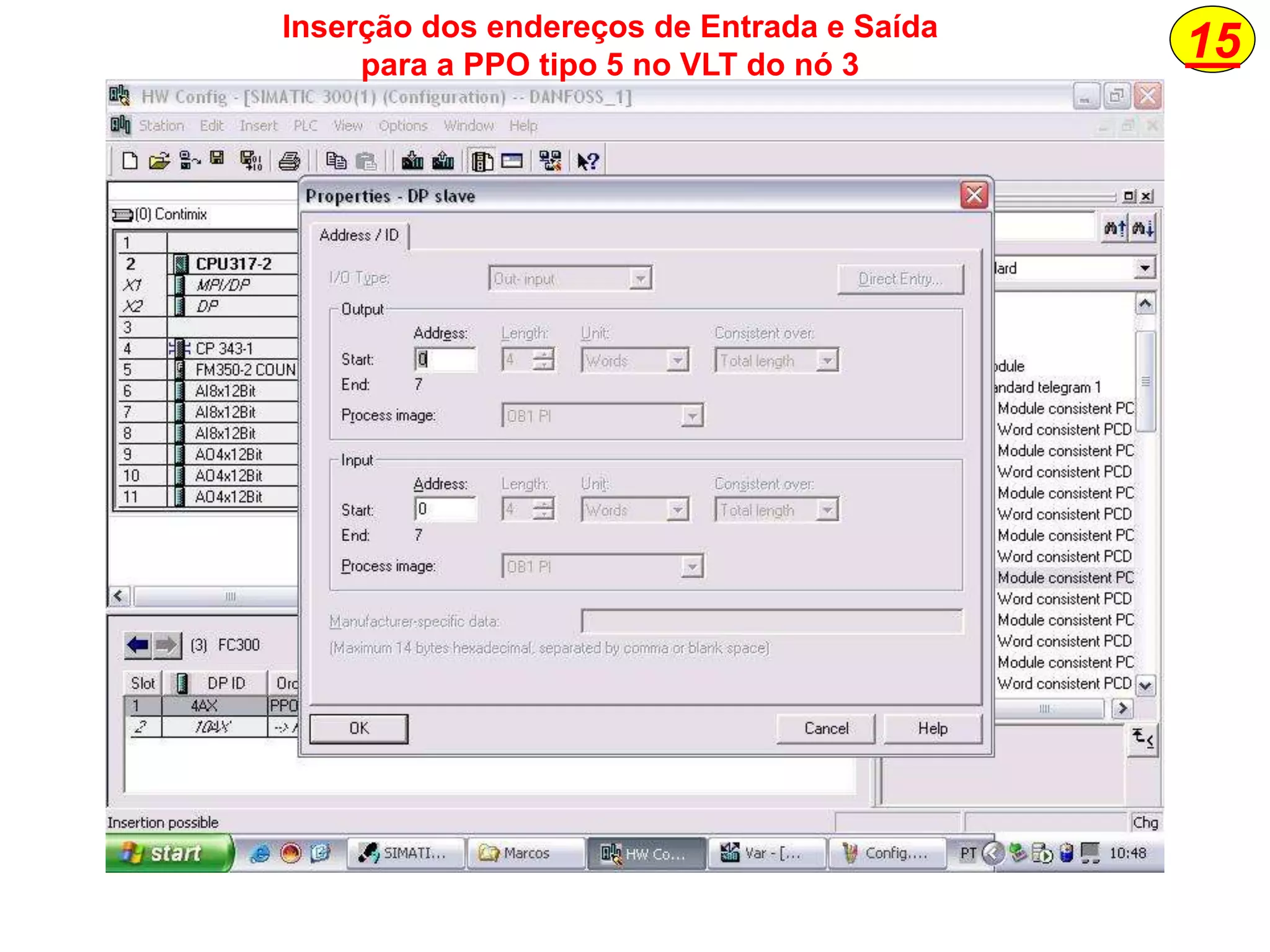

15. 15Inserção dos endereços de Entrada e Saída
para a PPO tipo 5 no VLT do nó 3

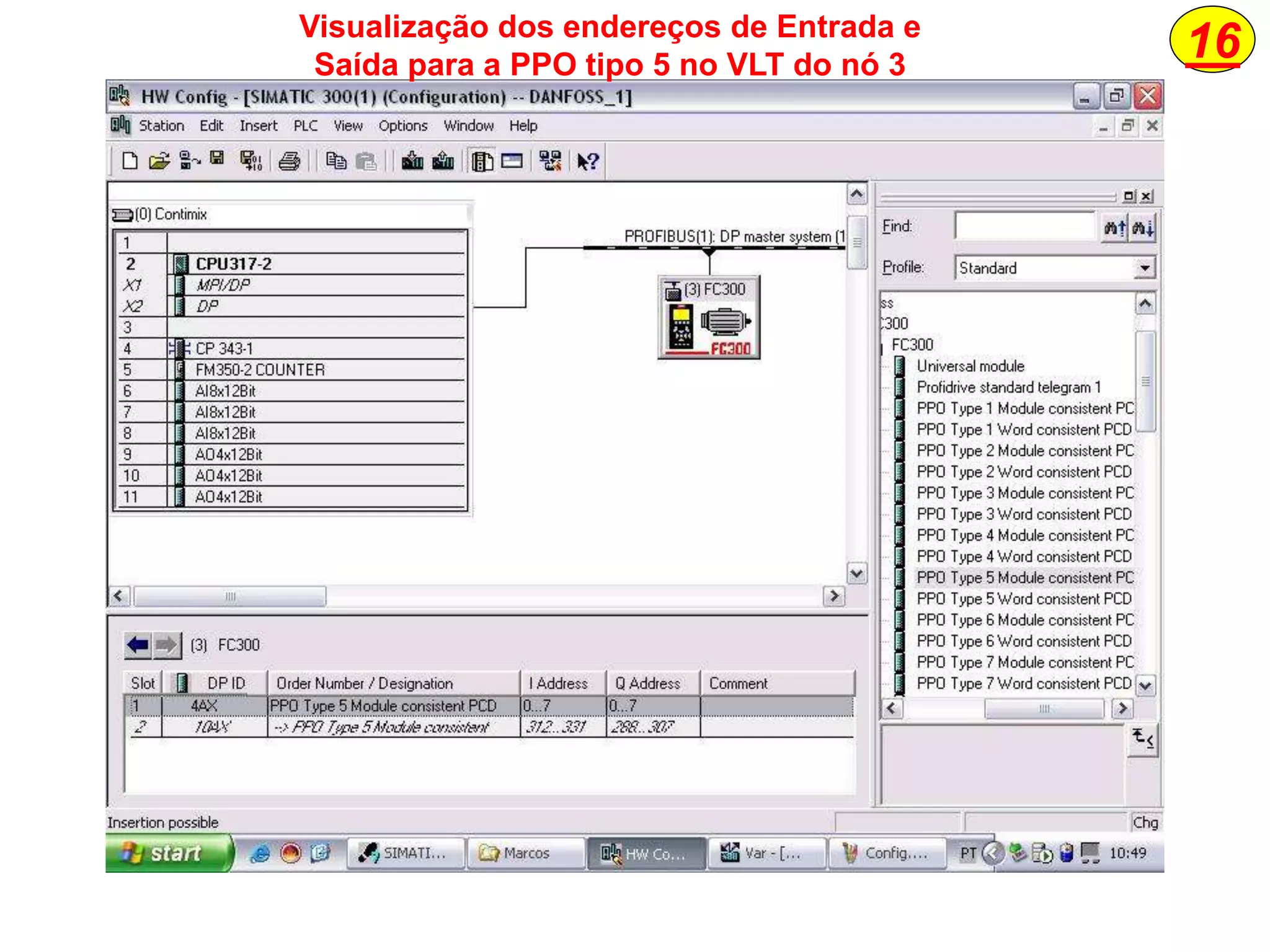

16. 16Visualização dos endereços de Entrada e
Saída para a PPO tipo 5 no VLT do nó 3

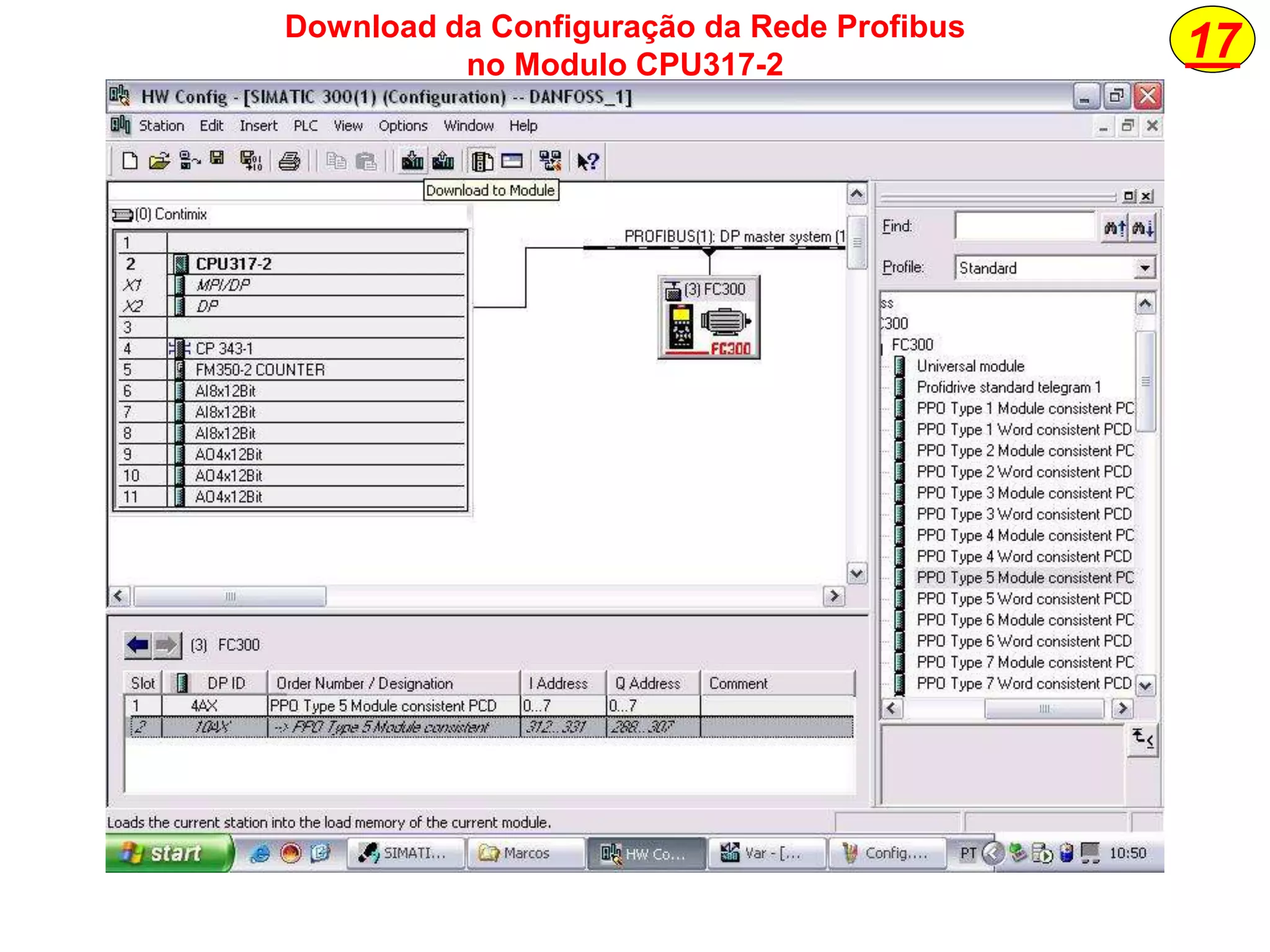

17. 17Download da Configuração da Rede Profibus
no Modulo CPU317-2

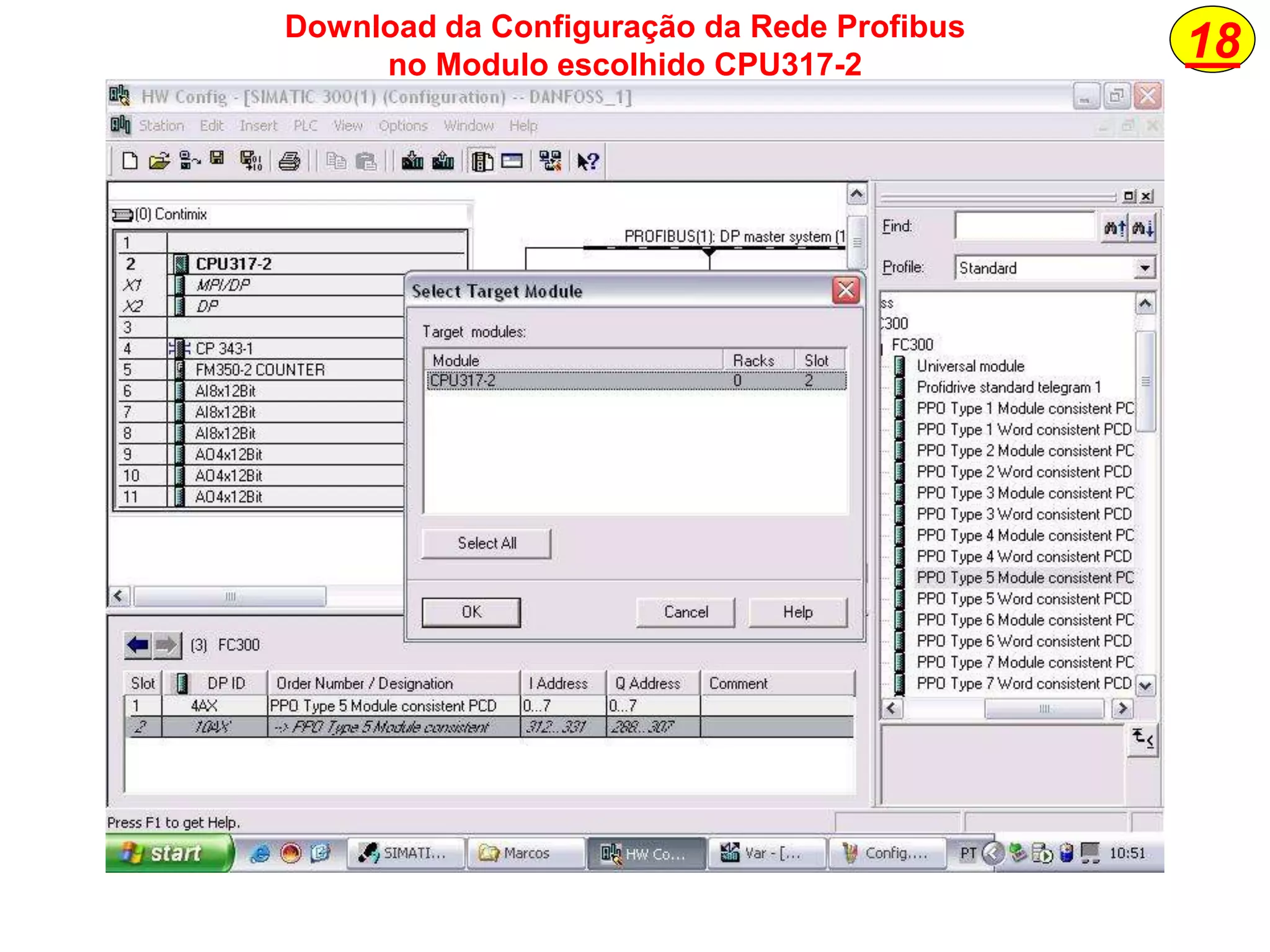

18. 18Download da Configuração da Rede Profibus
no Modulo escolhido CPU317-2

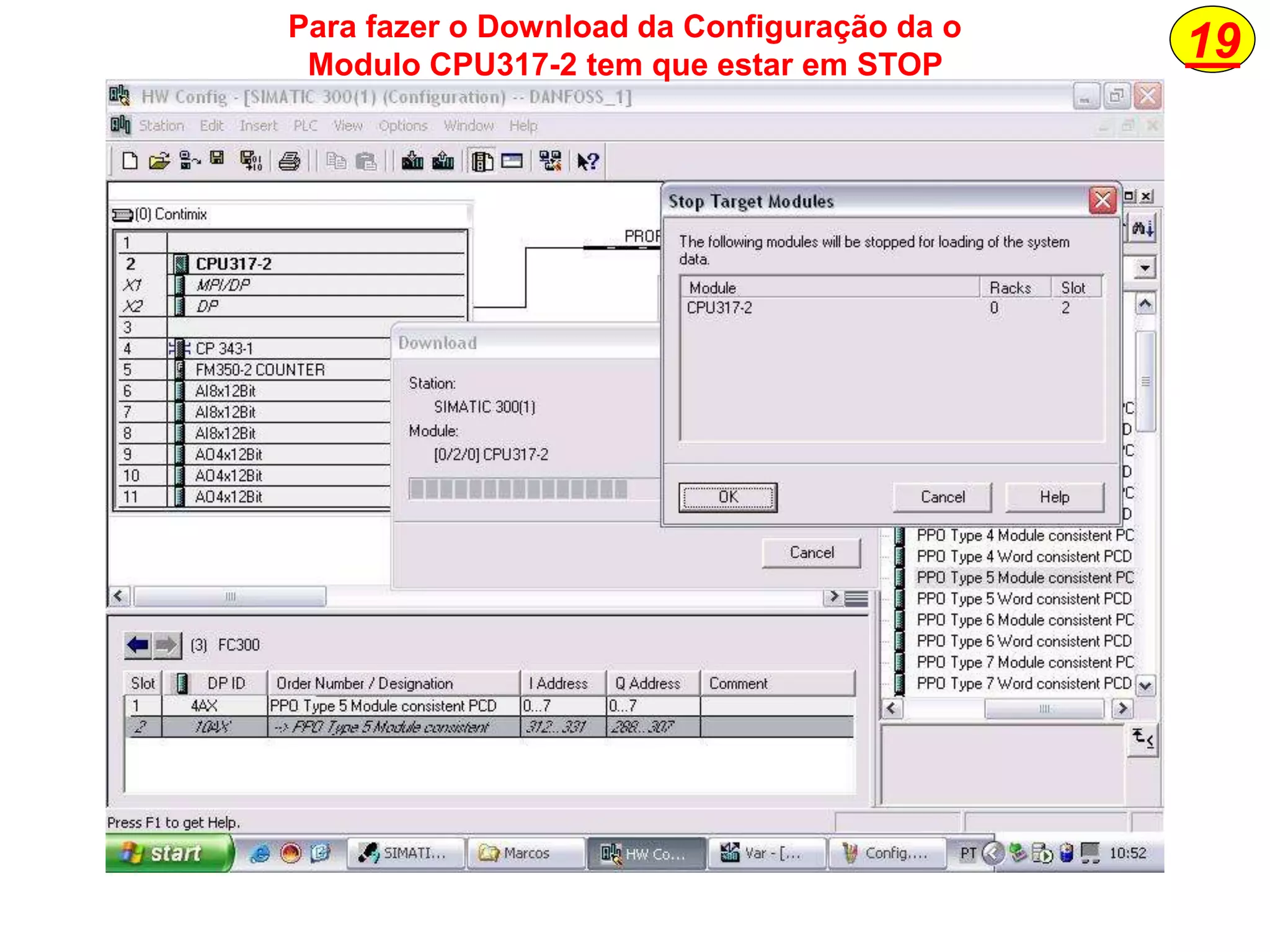

19. 19Para fazer o Download da Configuração da o
Modulo CPU317-2 tem que estar em STOP

20. 20Com o Modulo CPU317-2 em STOP
iniciar o Download

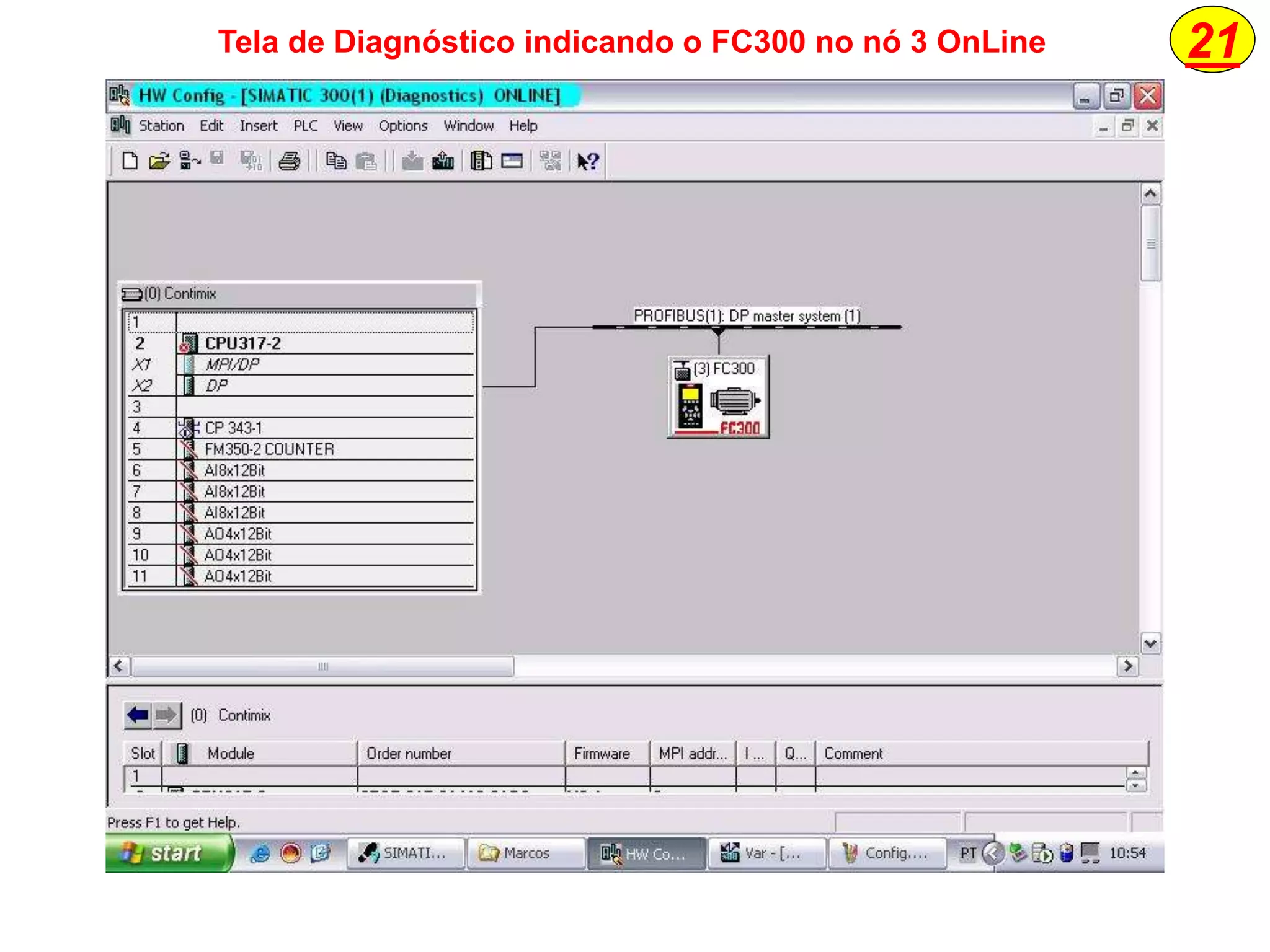

21. 21Tela de Diagnóstico indicando o FC300 no nó 3 OnLine

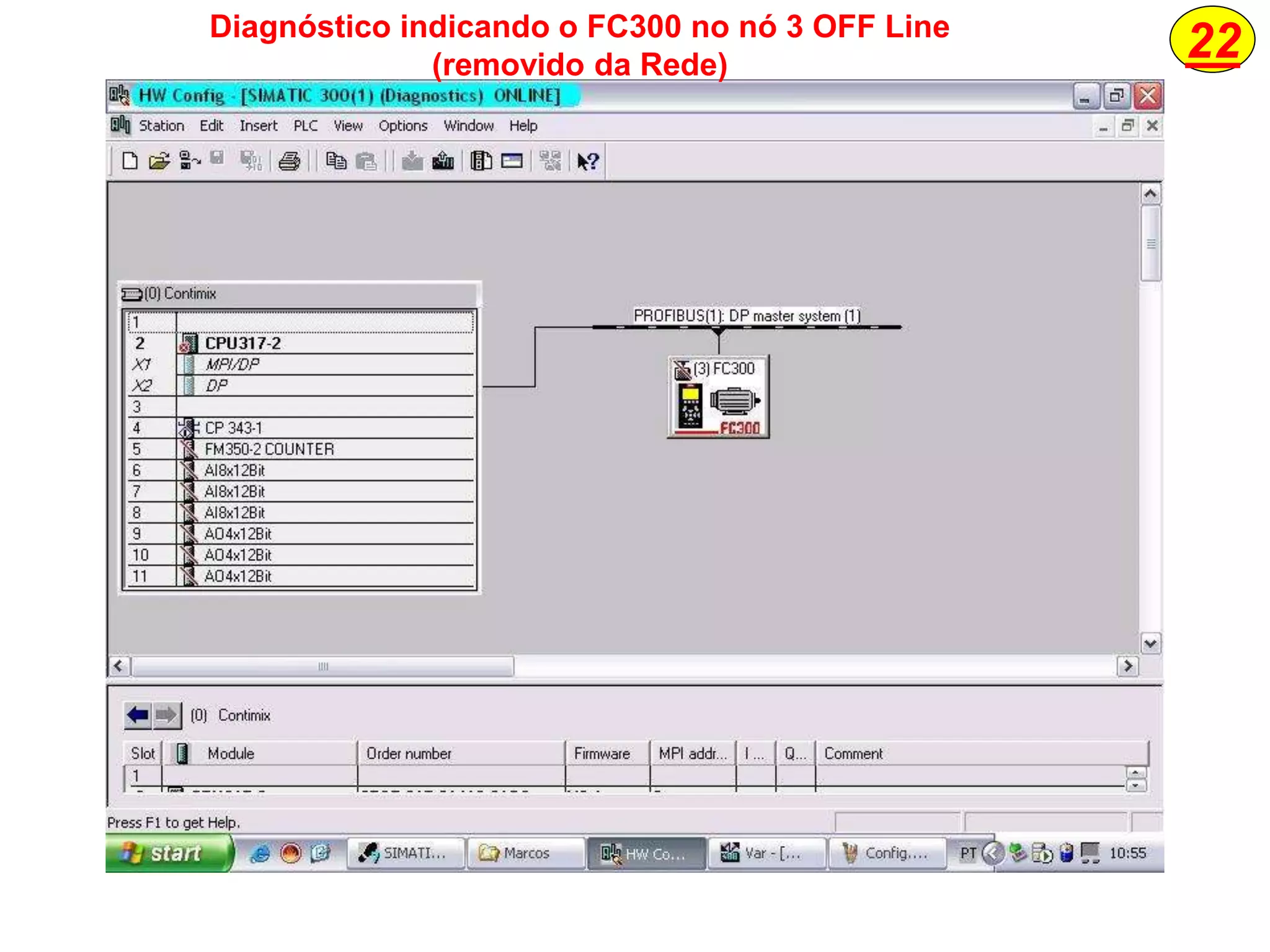

22. 22Diagnóstico indicando o FC300 no nó 3 OFF Line
(removido da Rede)
