1. Paulo Gabriel © Soares
2010
Segurança de Redes

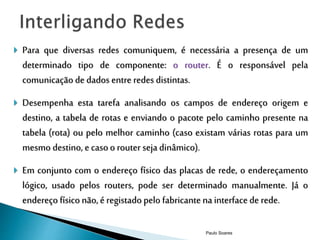

2.  Para que diversas redes comuniquem, é necessária a presença de um
determinado tipo de componente: o router. É o responsável pela
comunicação de dados entre redes distintas.
 Desempenha esta tarefa analisando os campos de endereço origem e
destino, a tabela de rotas e enviando o pacote pelo caminho presente na
tabela (rota) ou pelo melhor caminho (caso existam várias rotas para um
mesmo destino, e caso o router seja dinâmico).
 Em conjunto com o endereço físico das placas de rede, o endereçamento
lógico, usado pelos routers, pode ser determinado manualmente. Já o
endereço físico não, é registado pelo fabricante na interface de rede.
Paulo Soares

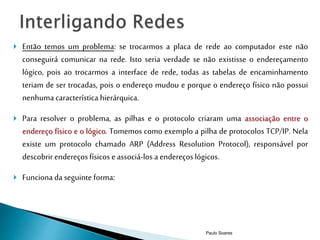

3.  Então temos um problema: se trocarmos a placa de rede ao computador este não
conseguirá comunicar na rede. Isto seria verdade se não existisse o endereçamento
lógico, pois ao trocarmos a interface de rede, todas as tabelas de encaminhamento
teriam de ser trocadas, pois o endereço mudou e porque o endereço físico não possui
nenhuma característica hierárquica.
 Para resolver o problema, as pilhas e o protocolo criaram uma associação entre o
endereço físico e o lógico. Tomemos como exemplo a pilha de protocolos TCP/IP. Nela
existe um protocolo chamado ARP (Address Resolution Protocol), responsável por
descobrir endereços físicos e associá-los a endereços lógicos.
 Funciona da seguinte forma:
Paulo Soares

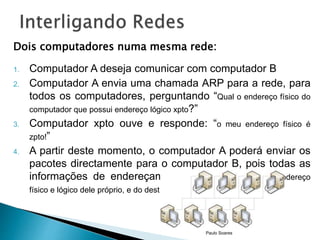

4. Dois computadores numa mesma rede:
1. Computador A deseja comunicar com computador B
2. Computador A envia uma chamada ARP para a rede, para
todos os computadores, perguntando “Qual o endereço físico do
computador que possui endereço lógico xpto?”
3. Computador xpto ouve e responde: “o meu endereço físico é
zpto!”
4. A partir deste momento, o computador A poderá enviar os
pacotes directamente para o computador B, pois todas as
informações de endereçamento estão presentes (endereço
físico e lógico dele próprio, e do destino).
Paulo Soares

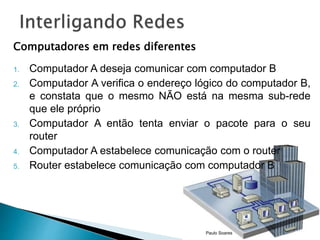

5. Computadores em redes diferentes
1. Computador A deseja comunicar com computador B
2. Computador A verifica o endereço lógico do computador B,
e constata que o mesmo NÃO está na mesma sub-rede
que ele próprio
3. Computador A então tenta enviar o pacote para o seu
router
4. Computador A estabelece comunicação com o router
5. Router estabelece comunicação com computador B
Paulo Soares

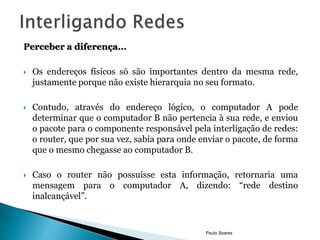

6. Perceber a diferença...
 Os endereços físicos só são importantes dentro da mesma rede,
justamente porque não existe hierarquia no seu formato.
 Contudo, através do endereço lógico, o computador A pode
determinar que o computador B não pertencia à sua rede, e enviou
o pacote para o componente responsável pela interligação de redes:
o router, que por sua vez, sabia para onde enviar o pacote, de forma
que o mesmo chegasse ao computador B.
 Caso o router não possuísse esta informação, retornaria uma
mensagem para o computador A, dizendo: “rede destino
inalcançável”.
Paulo Soares

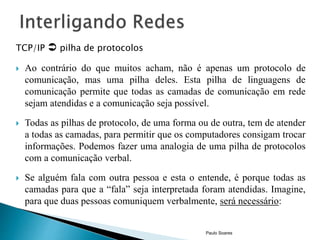

7. TCP/IP  pilha de protocolos
 Ao contrário do que muitos acham, não é apenas um protocolo de
comunicação, mas uma pilha deles. Esta pilha de linguagens de
comunicação permite que todas as camadas de comunicação em rede
sejam atendidas e a comunicação seja possível.
 Todas as pilhas de protocolo, de uma forma ou de outra, tem de atender
a todas as camadas, para permitir que os computadores consigam trocar
informações. Podemos fazer uma analogia de uma pilha de protocolos
com a comunicação verbal.
 Se alguém fala com outra pessoa e esta o entende, é porque todas as
camadas para que a “fala” seja interpretada foram atendidas. Imagine,
para que duas pessoas comuniquem verbalmente, será necessário:
Paulo Soares

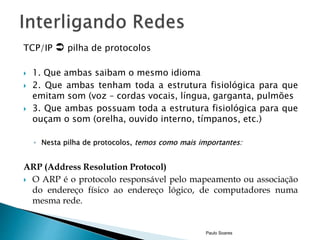

8. TCP/IP  pilha de protocolos
 1. Que ambas saibam o mesmo idioma
 2. Que ambas tenham toda a estrutura fisiológica para que
emitam som (voz – cordas vocais, língua, garganta, pulmões
 3. Que ambas possuam toda a estrutura fisiológica para que
ouçam o som (orelha, ouvido interno, tímpanos, etc.)
◦ Nesta pilha de protocolos, temos como mais importantes:
ARP (Address Resolution Protocol)
 O ARP é o protocolo responsável pelo mapeamento ou associação
do endereço físico ao endereço lógico, de computadores numa
mesma rede.
Paulo Soares

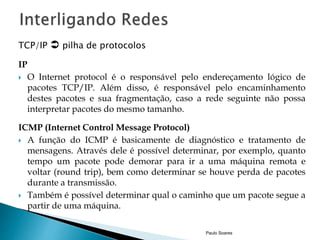

9. TCP/IP  pilha de protocolos
IP
 O Internet protocol é o responsável pelo endereçamento lógico de
pacotes TCP/IP. Além disso, é responsável pelo encaminhamento
destes pacotes e sua fragmentação, caso a rede seguinte não possa
interpretar pacotes do mesmo tamanho.
ICMP (Internet Control Message Protocol)
 A função do ICMP é basicamente de diagnóstico e tratamento de
mensagens. Através dele é possível determinar, por exemplo, quanto
tempo um pacote pode demorar para ir a uma máquina remota e
voltar (round trip), bem como determinar se houve perda de pacotes
durante a transmissão.
 Também é possível determinar qual o caminho que um pacote segue a
partir de uma máquina.
Paulo Soares

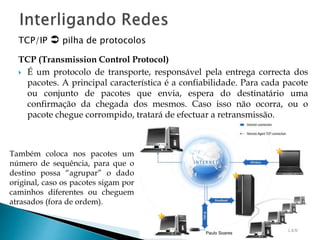

10. TCP/IP  pilha de protocolos
TCP (Transmission Control Protocol)
 É um protocolo de transporte, responsável pela entrega correcta dos
pacotes. A principal característica é a confiabilidade. Para cada pacote
ou conjunto de pacotes que envia, espera do destinatário uma
confirmação da chegada dos mesmos. Caso isso não ocorra, ou o
pacote chegue corrompido, tratará de efectuar a retransmissão.
Paulo Soares
Também coloca nos pacotes um
número de sequência, para que o
destino possa “agrupar” o dado
original, caso os pacotes sigam por
caminhos diferentes ou cheguem
atrasados (fora de ordem).

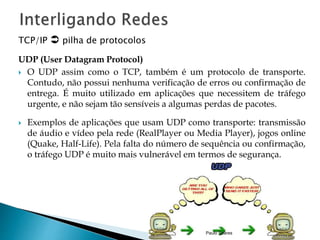

11. TCP/IP  pilha de protocolos
UDP (User Datagram Protocol)
 O UDP assim como o TCP, também é um protocolo de transporte.
Contudo, não possui nenhuma verificação de erros ou confirmação de
entrega. É muito utilizado em aplicações que necessitem de tráfego
urgente, e não sejam tão sensíveis a algumas perdas de pacotes.
 Exemplos de aplicações que usam UDP como transporte: transmissão
de áudio e vídeo pela rede (RealPlayer ou Media Player), jogos online
(Quake, Half-Life). Pela falta do número de sequência ou confirmação,
o tráfego UDP é muito mais vulnerável em termos de segurança.
Paulo Soares

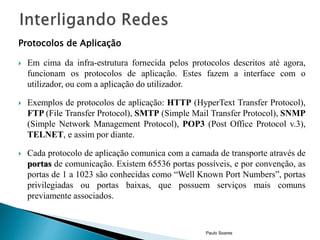

12. Protocolos de Aplicação
 Em cima da infra-estrutura fornecida pelos protocolos descritos até agora,
funcionam os protocolos de aplicação. Estes fazem a interface com o
utilizador, ou com a aplicação do utilizador.
 Exemplos de protocolos de aplicação: HTTP (HyperText Transfer Protocol),
FTP (File Transfer Protocol), SMTP (Simple Mail Transfer Protocol), SNMP
(Simple Network Management Protocol), POP3 (Post Office Protocol v.3),
TELNET, e assim por diante.
 Cada protocolo de aplicação comunica com a camada de transporte através de
portas de comunicação. Existem 65536 portas possíveis, e por convenção, as
portas de 1 a 1023 são conhecidas como “Well Known Port Numbers”, portas
privilegiadas ou portas baixas, que possuem serviços mais comuns
previamente associados.
Paulo Soares

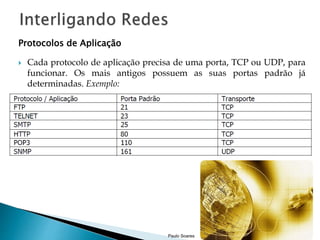

13. Protocolos de Aplicação
 Cada protocolo de aplicação precisa de uma porta, TCP ou UDP, para
funcionar. Os mais antigos possuem as suas portas padrão já
determinadas. Exemplo:
Paulo Soares

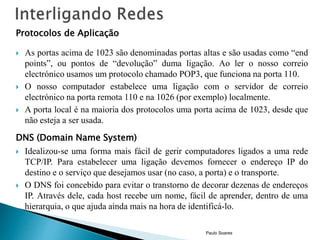

14. Protocolos de Aplicação
 As portas acima de 1023 são denominadas portas altas e são usadas como “end
points”, ou pontos de “devolução” duma ligação. Ao ler o nosso correio
electrónico usamos um protocolo chamado POP3, que funciona na porta 110.
 O nosso computador estabelece uma ligação com o servidor de correio
electrónico na porta remota 110 e na 1026 (por exemplo) localmente.
 A porta local é na maioria dos protocolos uma porta acima de 1023, desde que
não esteja a ser usada.
DNS (Domain Name System)
 Idealizou-se uma forma mais fácil de gerir computadores ligados a uma rede
TCP/IP. Para estabelecer uma ligação devemos fornecer o endereço IP do
destino e o serviço que desejamos usar (no caso, a porta) e o transporte.
 O DNS foi concebido para evitar o transtorno de decorar dezenas de endereços
IP. Através dele, cada host recebe um nome, fácil de aprender, dentro de uma
hierarquia, o que ajuda ainda mais na hora de identificá-lo.
Paulo Soares

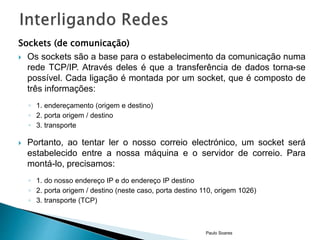

15. Sockets (de comunicação)
 Os sockets são a base para o estabelecimento da comunicação numa
rede TCP/IP. Através deles é que a transferência de dados torna-se
possível. Cada ligação é montada por um socket, que é composto de
três informações:
◦ 1. endereçamento (origem e destino)
◦ 2. porta origem / destino
◦ 3. transporte
 Portanto, ao tentar ler o nosso correio electrónico, um socket será
estabelecido entre a nossa máquina e o servidor de correio. Para
montá-lo, precisamos:
◦ 1. do nosso endereço IP e do endereço IP destino
◦ 2. porta origem / destino (neste caso, porta destino 110, origem 1026)
◦ 3. transporte (TCP)
Paulo Soares

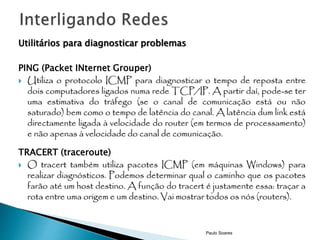

16. Utilitários para diagnosticar problemas
PING (Packet INternet Grouper)
 Utiliza o protocolo ICMP para diagnosticar o tempo de reposta entre
dois computadores ligados numa rede TCP/IP.A partir daí, pode-se ter
uma estimativa do tráfego (se o canal de comunicação está ou não
saturado) bem como o tempo de latência do canal.Alatência dum link está
directamente ligada à velocidade do router (em termos de processamento)
e não apenas à velocidade do canal de comunicação.
TRACERT (traceroute)
 O tracert também utiliza pacotes ICMP (em máquinas Windows) para
realizar diagnósticos. Podemos determinar qual o caminho que os pacotes
farão até um host destino.Afunção do tracert é justamente essa: traçar a
rota entre uma origem e um destino. Vai mostrar todos os nós (routers).
Paulo Soares
