O documento discute técnicas de refiamento de programas S7 usando endereços simbólicos no SIMATIC Manager. É apresentada uma visão geral do processo de refiamento através da geração de um programa fonte a partir de um programa S7 existente, adaptação da tabela de símbolos e resultado final refiado. Exemplos passo a passo de refiamento e modificação de varreduras são fornecidos como exercícios.

1. Data: 22.04.2014
Arquivo: STOE_11P.1
SIMATIC S7
Siemens AG 1999. All rights reserved.
Conhecimento em Automação
Training Center
Refiando o Programa do Usuário

2. Data: 22.04.2014
Arquivo: STOE_11P.2
SIMATIC S7
Siemens AG 1999. All rights reserved.
Conhecimento em Automação
Training Center

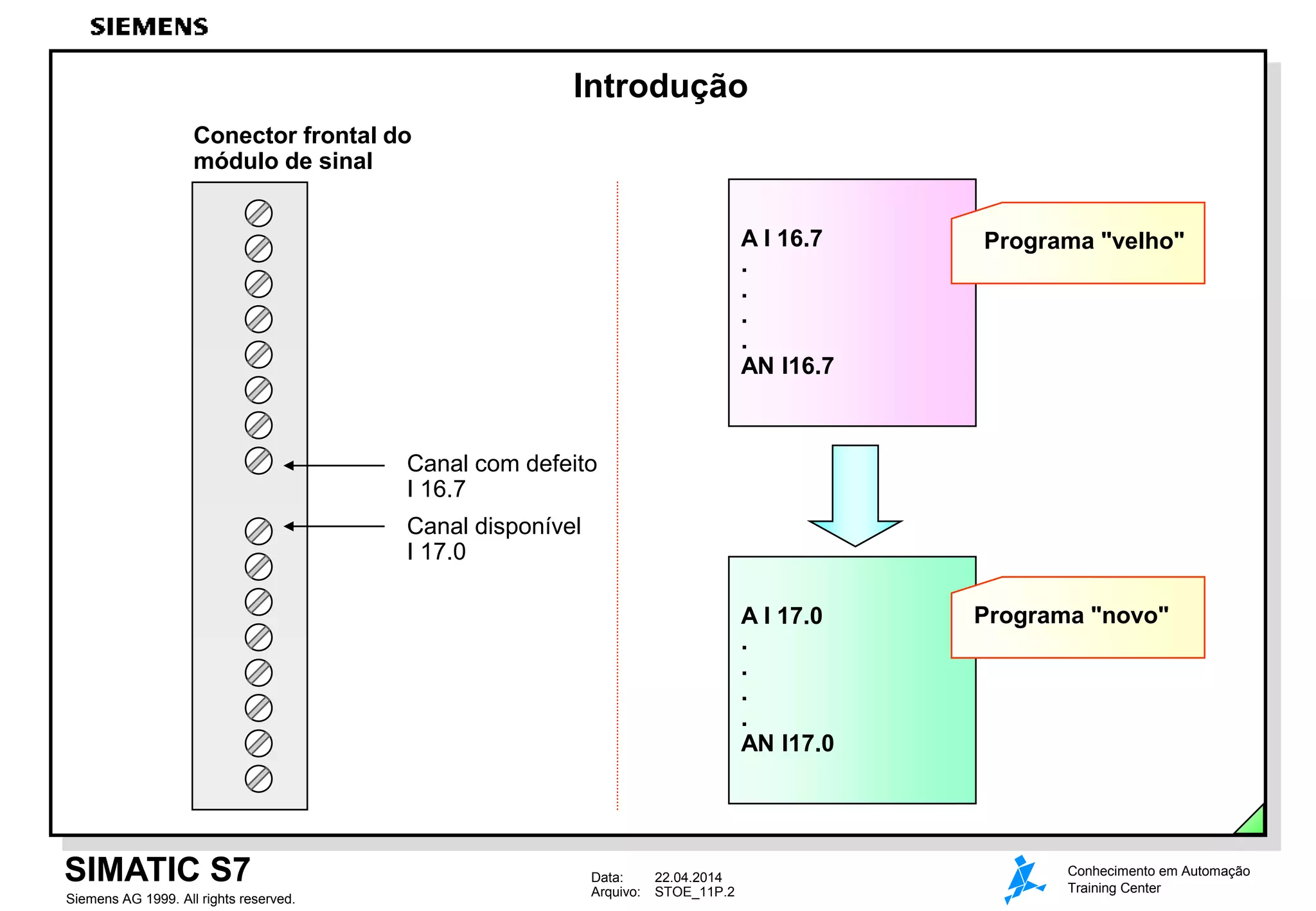

Introdução
Conector frontal do
módulo de sinal
Canal com defeito
I 16.7
Canal disponível
I 17.0
A I 16.7
.
.
.
.
AN I16.7
Programa "velho"
A I 17.0
.
.
.
.
AN I17.0
Programa "novo"

3. Data: 22.04.2014
Arquivo: STOE_11P.3
SIMATIC S7
Siemens AG 1999. All rights reserved.
Conhecimento em Automação
Training Center

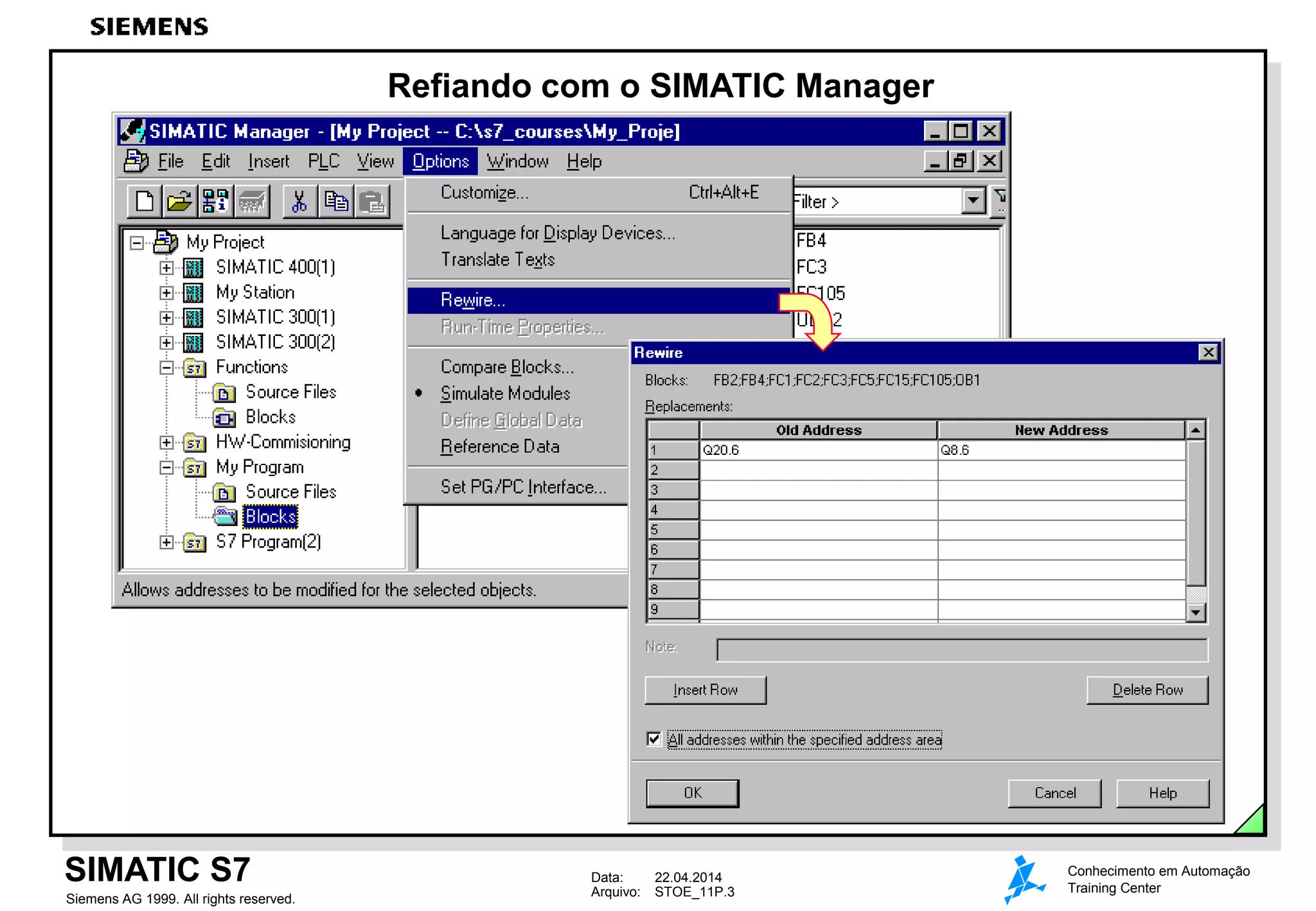

Refiando com o SIMATIC Manager

4. Data: 22.04.2014
Arquivo: STOE_11P.4
SIMATIC S7
Siemens AG 1999. All rights reserved.
Conhecimento em Automação
Training Center

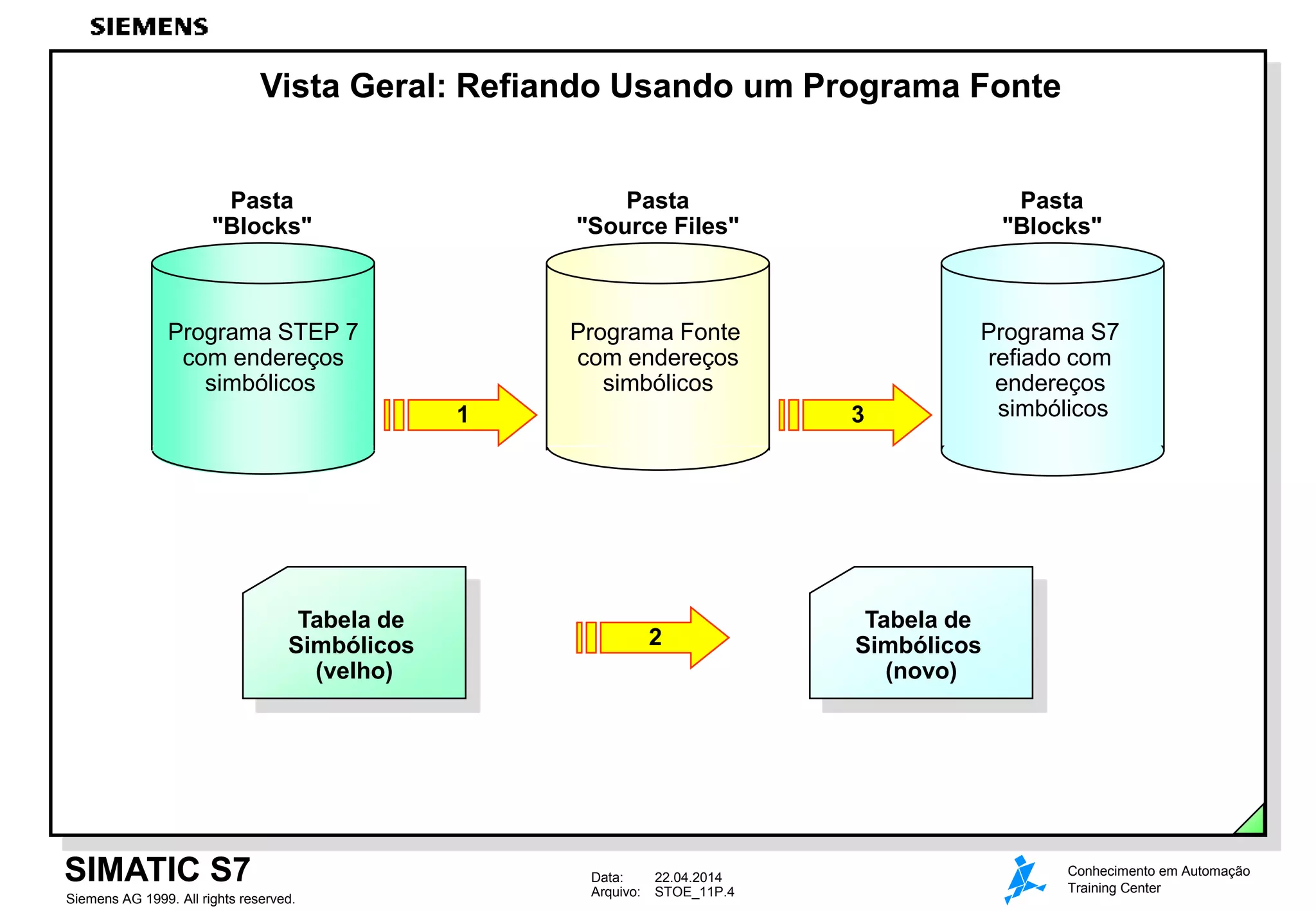

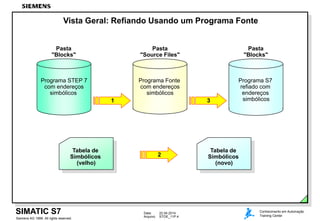

Vista Geral: Refiando Usando um Programa Fonte
Programa STEP 7
com endereços
simbólicos
Pasta
"Blocks"
Pasta
"Source Files"
Programa Fonte
com endereços
simbólicos
1
Tabela de
Simbólicos
(velho)
Tabela de
Simbólicos
(novo)
2
Pasta
"Blocks"
Programa S7
refiado com
endereços
simbólicos3

5. Data: 22.04.2014
Arquivo: STOE_11P.5
SIMATIC S7
Siemens AG 1999. All rights reserved.
Conhecimento em Automação
Training Center

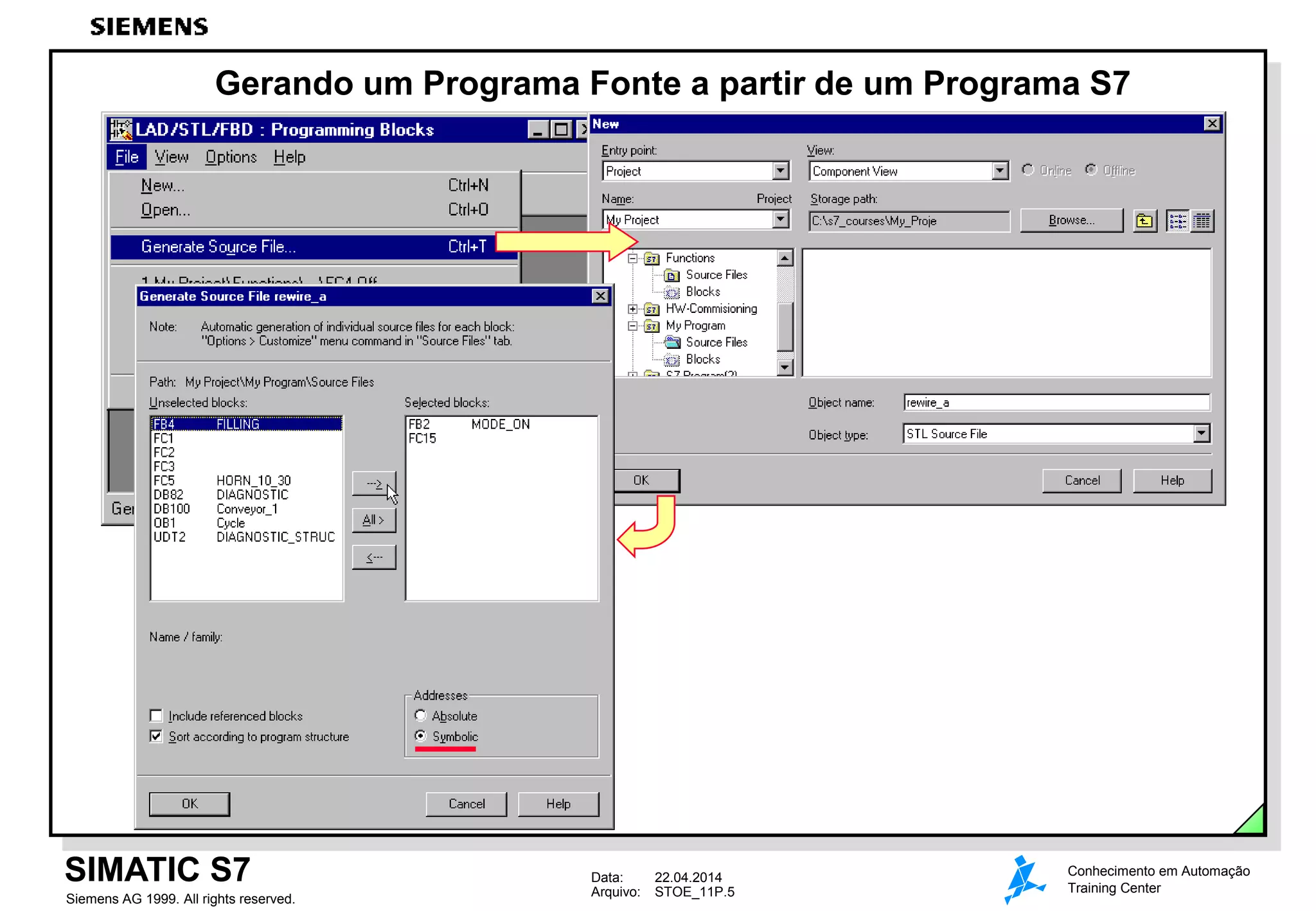

Gerando um Programa Fonte a partir de um Programa S7

6. Data: 22.04.2014
Arquivo: STOE_11P.6
SIMATIC S7
Siemens AG 1999. All rights reserved.
Conhecimento em Automação
Training Center

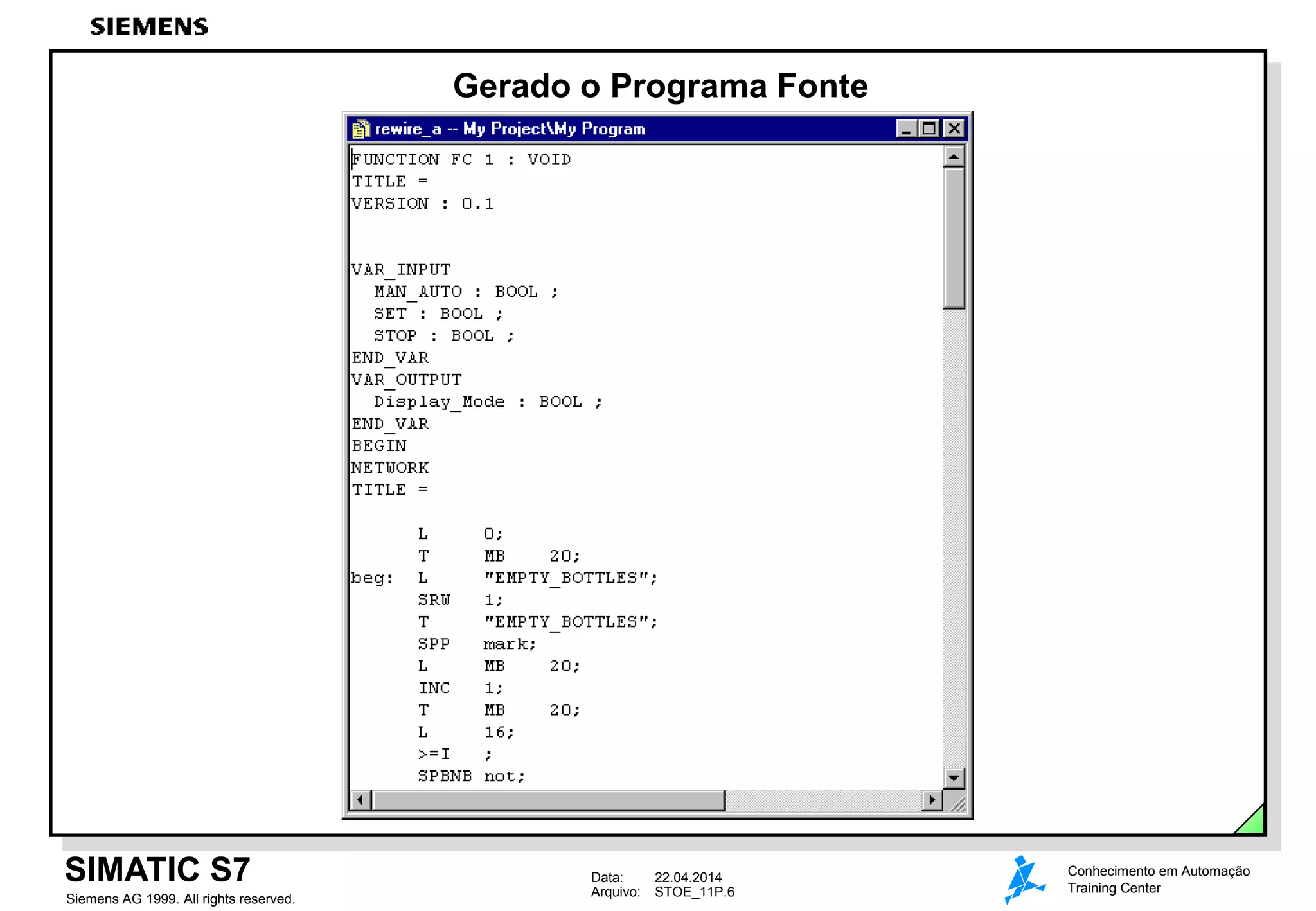

Gerado o Programa Fonte

7. Data: 22.04.2014
Arquivo: STOE_11P.7
SIMATIC S7
Siemens AG 1999. All rights reserved.
Conhecimento em Automação
Training Center

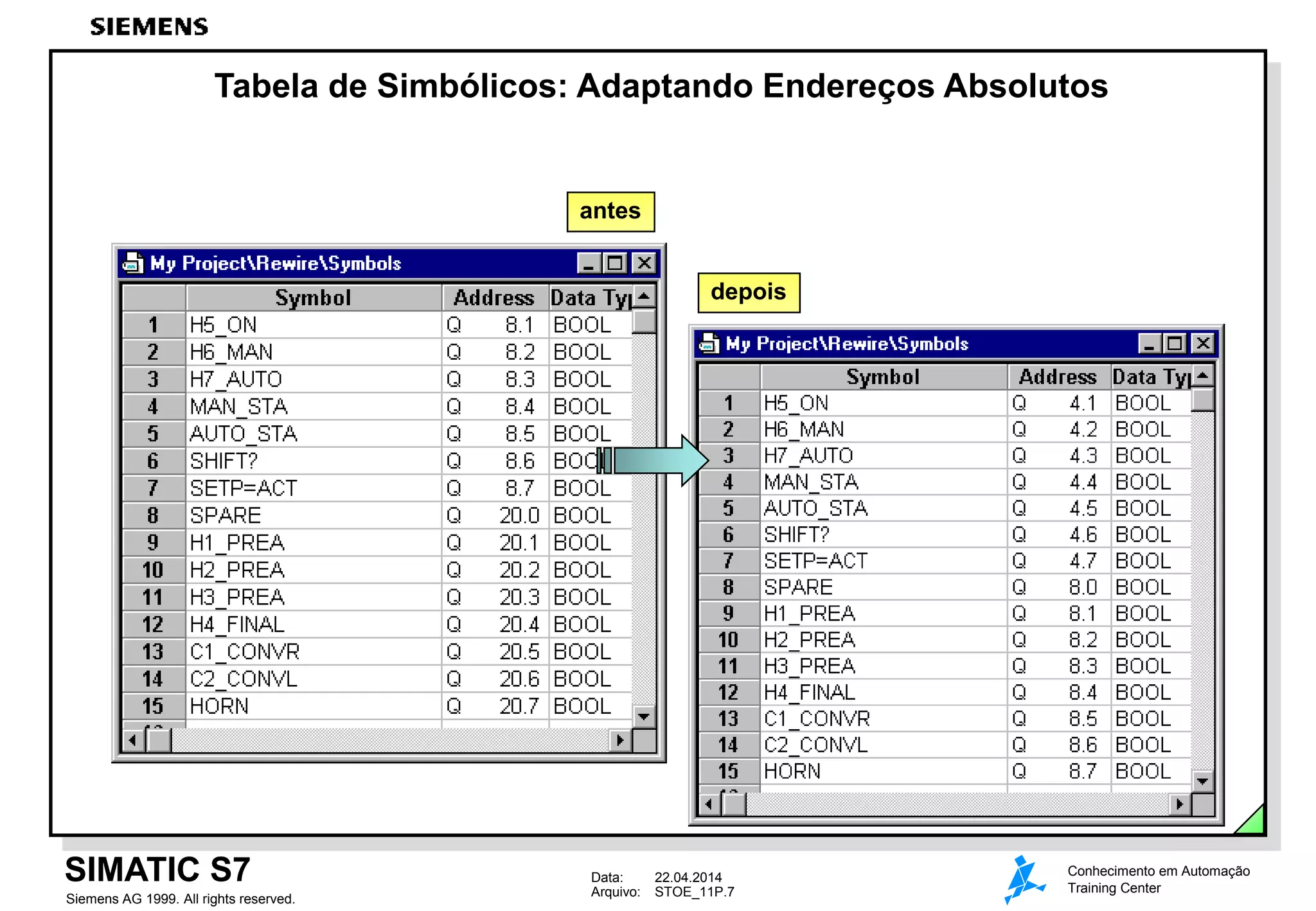

Tabela de Simbólicos: Adaptando Endereços Absolutos
antes
depois

8. Data: 22.04.2014
Arquivo: STOE_11P.8
SIMATIC S7
Siemens AG 1999. All rights reserved.
Conhecimento em Automação
Training Center

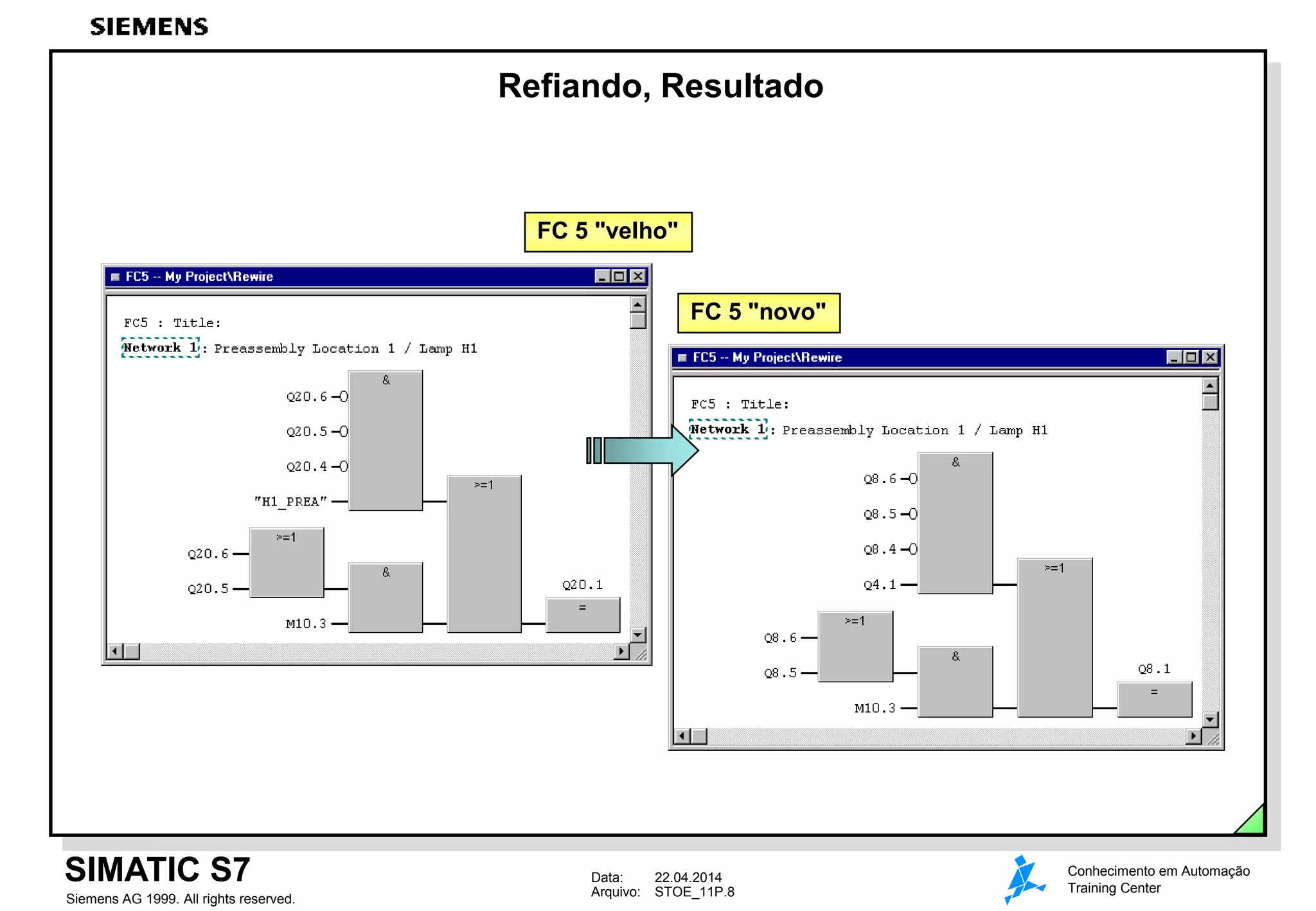

Refiando, Resultado
FC 5 "velho"
FC 5 "novo"

9. Data: 22.04.2014
Arquivo: STOE_11P.9
SIMATIC S7
Siemens AG 1999. All rights reserved.
Conhecimento em Automação
Training Center

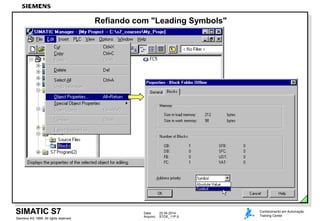

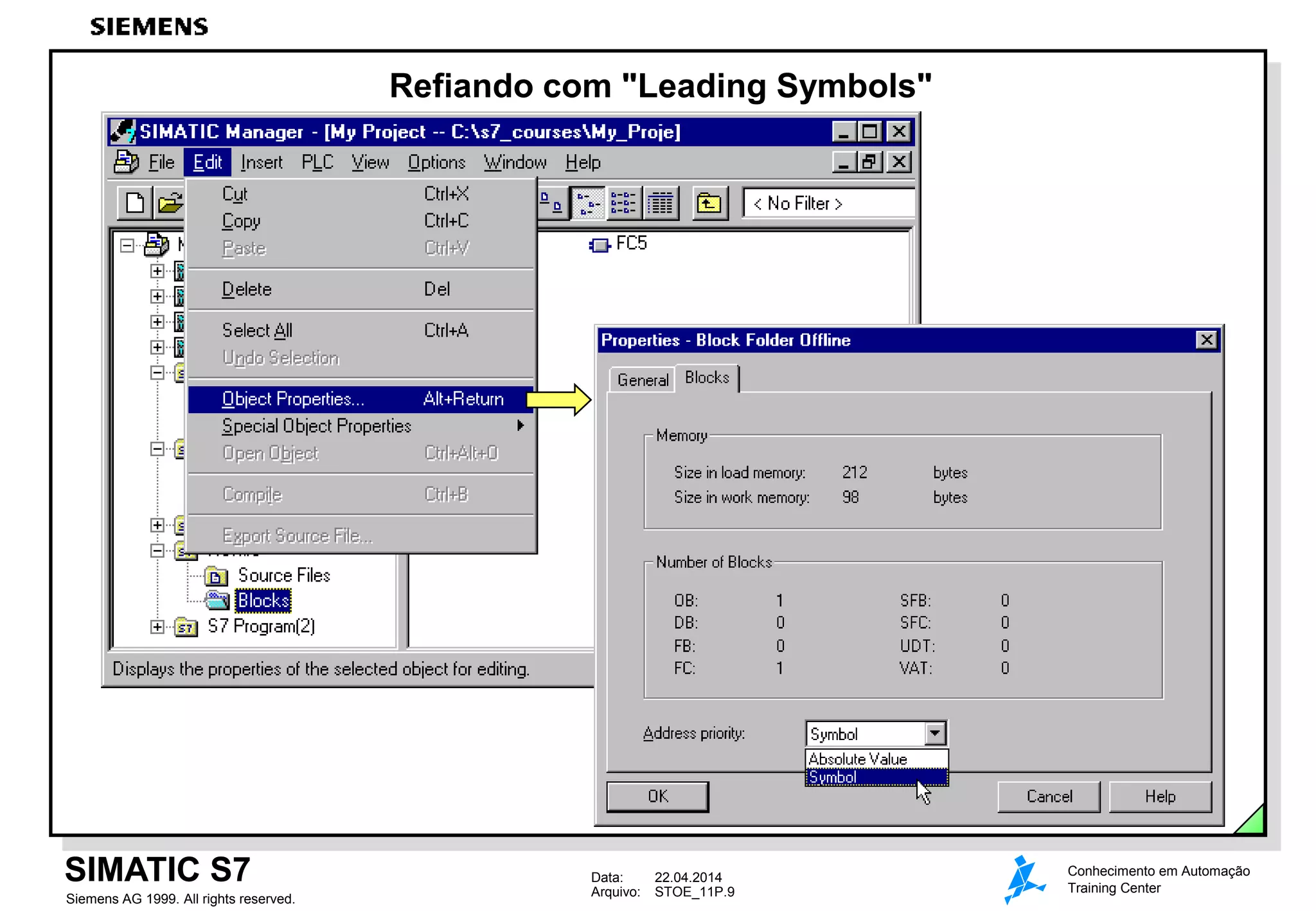

Refiando com "Leading Symbols"

10. Data: 22.04.2014
Arquivo: STOE_11P.10
SIMATIC S7
Siemens AG 1999. All rights reserved.
Conhecimento em Automação
Training Center

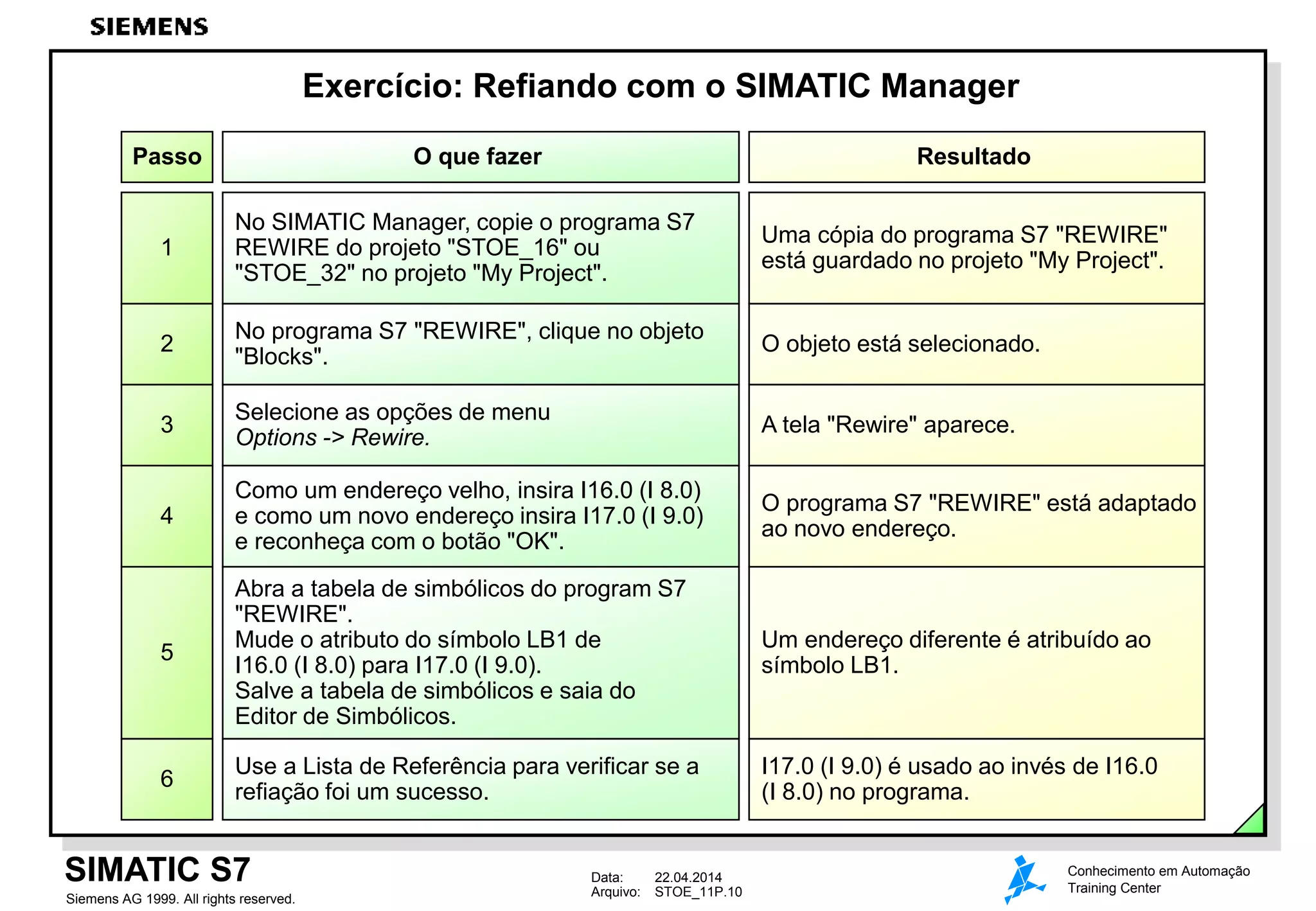

Exercício: Refiando com o SIMATIC Manager
Passo O que fazer Resultado
1
No SIMATIC Manager, copie o programa S7
REWIRE do projeto "STOE_16" ou
"STOE_32" no projeto "My Project".
Uma cópia do programa S7 "REWIRE"
está guardado no projeto "My Project".
No programa S7 "REWIRE", clique no objeto
"Blocks".
O objeto está selecionado.2
Selecione as opções de menu
Options -> Rewire.
A tela "Rewire" aparece.3
Como um endereço velho, insira I16.0 (I 8.0)
e como um novo endereço insira I17.0 (I 9.0)
e reconheça com o botão "OK".
O programa S7 "REWIRE" está adaptado
ao novo endereço.
4
Abra a tabela de simbólicos do program S7
"REWIRE".
Mude o atributo do símbolo LB1 de
I16.0 (I 8.0) para I17.0 (I 9.0).
Salve a tabela de simbólicos e saia do
Editor de Simbólicos.
Um endereço diferente é atribuído ao
símbolo LB1.
5
Use a Lista de Referência para verificar se a
refiação foi um sucesso.
I17.0 (I 9.0) é usado ao invés de I16.0
(I 8.0) no programa.
6

11. Data: 22.04.2014
Arquivo: STOE_11P.11
SIMATIC S7
Siemens AG 1999. All rights reserved.
Conhecimento em Automação
Training Center

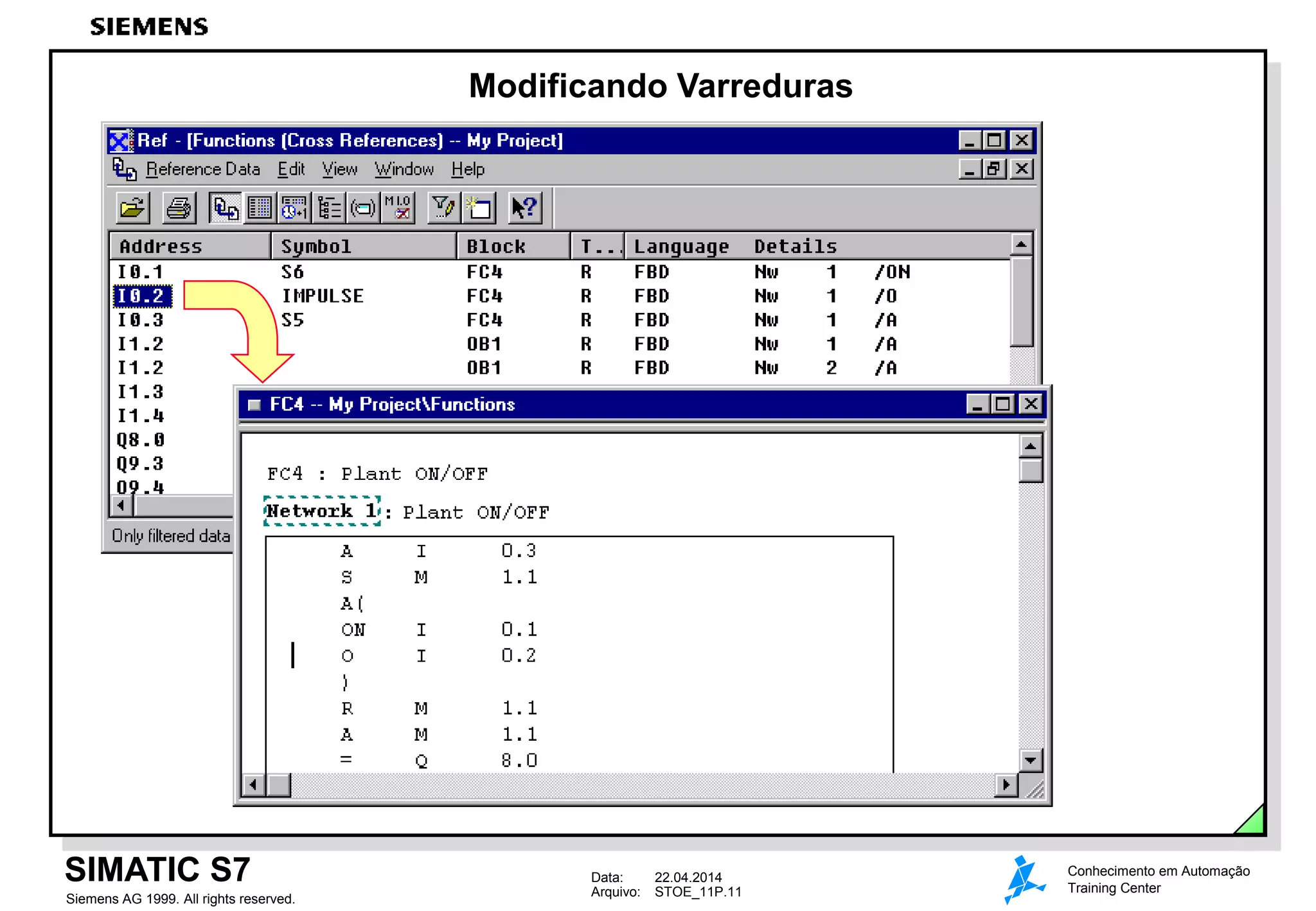

Modificando Varreduras
2x

12. Data: 22.04.2014
Arquivo: STOE_11P.12
SIMATIC S7
Siemens AG 1999. All rights reserved.
Conhecimento em Automação
Training Center

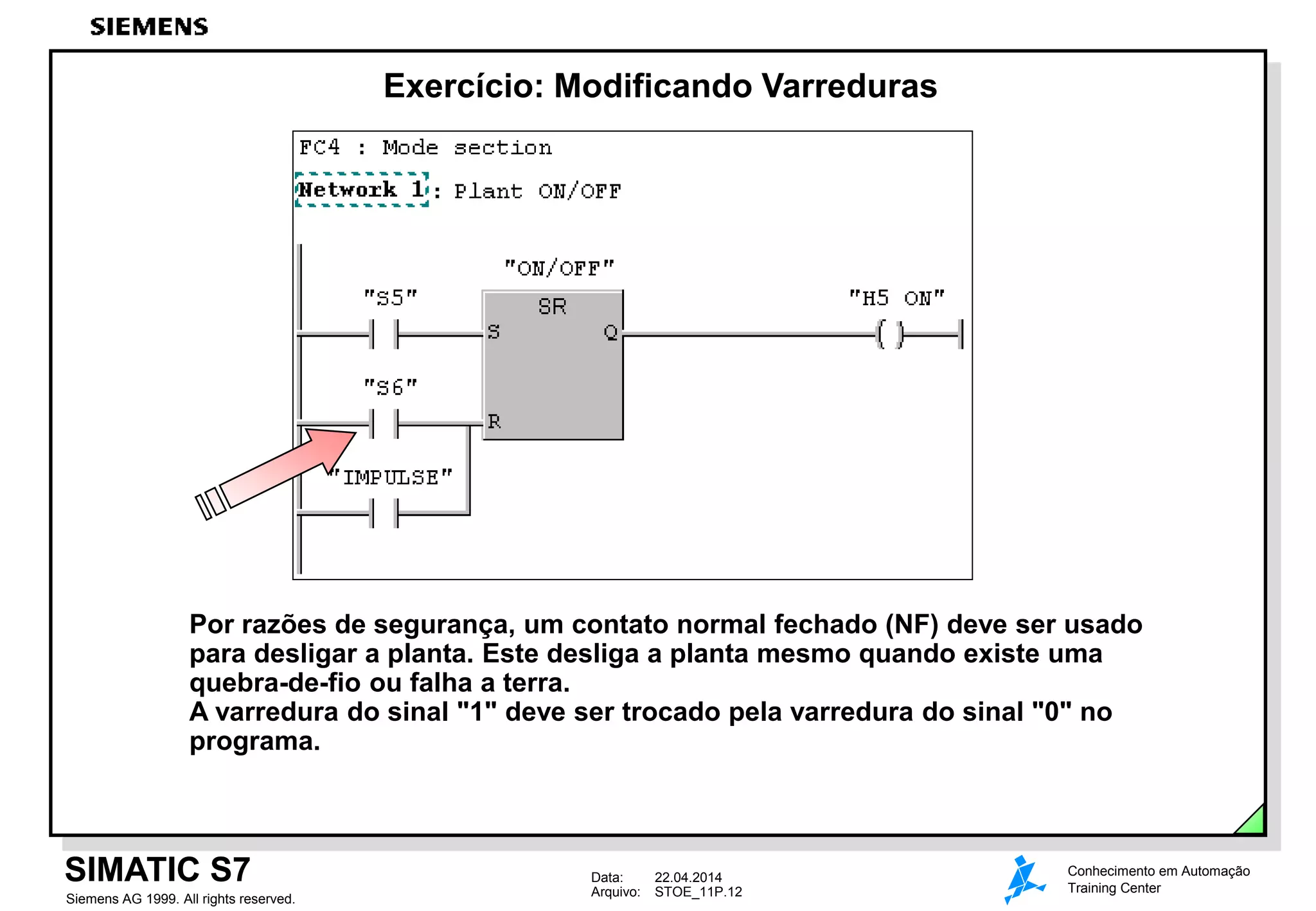

Exercício: Modificando Varreduras
Por razões de segurança, um contato normal fechado (NF) deve ser usado
para desligar a planta. Este desliga a planta mesmo quando existe uma
quebra-de-fio ou falha a terra.
A varredura do sinal "1" deve ser trocado pela varredura do sinal "0" no
programa.
