Power Rail Track V8i - Overview

Power Rail Track V8i
Infraestrutura de Transportes
Carlos Galeano, civil.galeano@gmail.com


O Quê é o Rail Track?
• Uma solução abrangente para projeto e
manutenção de infraestruturas ferroviárias.

– Leve, pesado, alta-velocidade e levitação magnética

• Fornece um alto grau de automação para
fluxos de trabalhos comuns.

civil.galeano@gmail.com

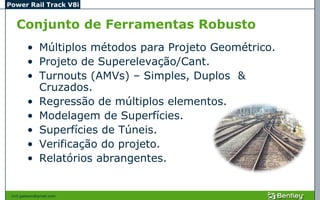

Conjunto de Ferramentas Robusto
• Múltiplos métodos para Projeto Geométrico.
• Projeto de Superelevação/Cant.
• Turnouts (AMVs) – Simples, Duplos &
Cruzados.
• Regressão de múltiplos elementos.
• Modelagem de Superfícies.
• Superfícies de Túneis.
• Verificação do projeto.
• Relatórios abrangentes.

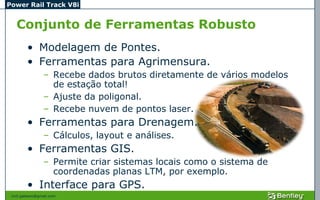

Conjunto de Ferramentas Robusto
• Modelagem de Pontes.
• Ferramentas para Agrimensura.
– Recebe dados brutos diretamente de vários modelos
de estação total!
– Ajuste da poligonal.
– Recebe nuvem de pontos laser.
• Ferramentas para Drenagem.
– Cálculos, layout e análises.
• Ferramentas GIS.
– Permite criar sistemas locais como o sistema de
coordenadas planas LTM, por exemplo.
• Interface para GPS.

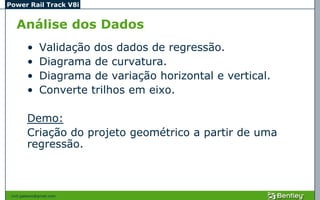

Análise dos Dados
• Validação dos dados de regressão.
• Diagrama de curvatura.
• Diagrama de variação horizontal e vertical.
• Converte trilhos em eixo.

Demo:
Criação do projeto geométrico a partir de uma
regressão.



Superelevação Ferroviária - Cant
• Criação baseada em:
– Equações de equilíbrio.
– Tabelas definidas pelo
usuário.

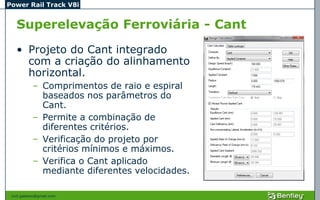

• Projeto do Cant integrado
com a criação do alinhamento
horizontal.
– Comprimentos de raio e espiral
baseados nos parâmetros do
Cant.
– Permite a combinação de
diferentes critérios.
– Verificação do projeto por
critérios mínimos e máximos.
– Verifica o Cant aplicado
mediante diferentes velocidades.

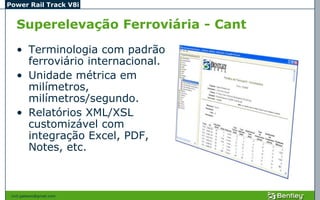

• Terminologia com padrão
ferroviário internacional.
• Unidade métrica em
milímetros,
milímetros/segundo.
• Relatórios XML/XSL
customizável com
integração Excel, PDF,
Notes, etc.

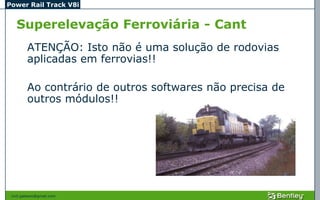

ATENÇÃO: Isto não é uma solução de rodovias
aplicadas em ferrovias!!

Ao contrário de outros softwares não precisa de
outros módulos!!

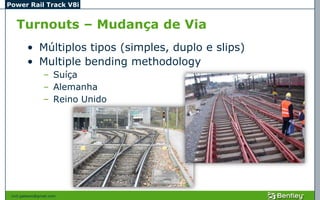

Turnouts – Mudança de Via
• Múltiplos tipos (simples, duplo e slips)
• Multiple bending methodology
– Suíça
– Alemanha
– Reino Unido

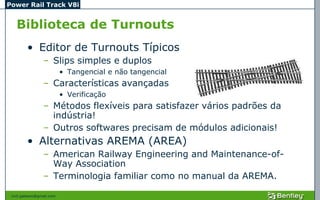

Biblioteca de Turnouts
• Editor de Turnouts Típicos
– Slips simples e duplos
• Tangencial e não tangencial
– Características avançadas
• Verificação
– Métodos flexíveis para satisfazer vários padrões da
indústria!
– Outros softwares precisam de módulos adicionais!
• Alternativas AREMA (AREA)
– American Railway Engineering and Maintenance-of-
Way Association
– Terminologia familiar como no manual da AREMA.



Criação de Turnouts…
• Pode ser colocado
dinamicamente através de
vários elementos.
• Cria uma geometria e não um
“block” sem inteligência!
• Precisa ser muito experiente para
analisar raios de curvaturas com
cant!

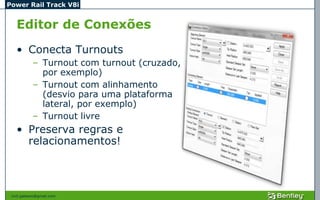

Editor de Conexões
• Conecta Turnouts
– Turnout com turnout (cruzado,
por exemplo)
– Turnout com alinhamento
(desvio para uma plataforma
lateral, por exemplo)
– Turnout livre
• Preserva regras e
relacionamentos!

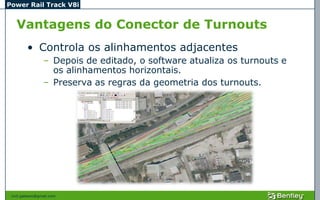

Vantagens do Conector de Turnouts
• Controla os alinhamentos adjacentes
– Depois de editado, o software atualiza os turnouts e
os alinhamentos horizontais.
– Preserva as regras da geometria dos turnouts.

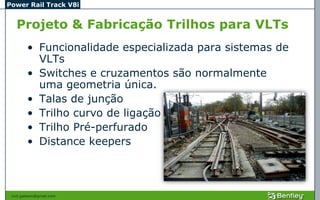

Projeto & Fabricação Trilhos para VLTs
• Funcionalidade especializada para sistemas de
VLTs
• Switches e cruzamentos são normalmente
uma geometria única.
• Talas de junção
• Trilho curvo de ligação
• Trilho Pré-perfurado
• Distance keepers

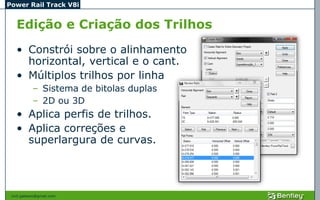

Edição e Criação dos Trilhos
• Constrói sobre o alinhamento
horizontal, vertical e o cant.
• Múltiplos trilhos por linha
– Sistema de bitolas duplas
– 2D ou 3D
• Aplica perfis de trilhos.
• Aplica correções e
superlargura de curvas.

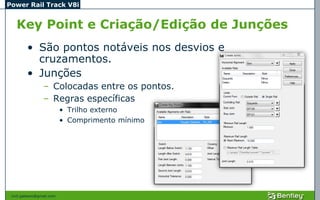

Key Point e Criação/Edição de Junções
• São pontos notáveis nos desvios e
cruzamentos.
• Junções
– Colocadas entre os pontos.
– Regras específicas
• Trilho externo
• Comprimento mínimo

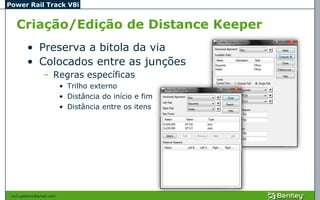

Criação/Edição de Distance Keeper
• Preserva a bitola da via
• Colocados entre as junções
– Regras específicas
• Trilho externo
• Distância do início e fim
• Distância entre os itens



Resultado em um Modelo 3D

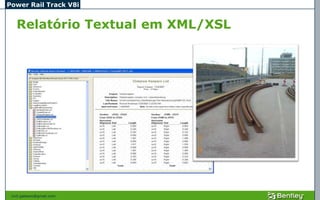

Relatório Textual em XML/XSL

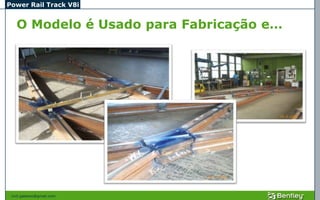

O Modelo é Usado para Fabricação e…



Construção.



Levitação Magnética
• Funcionalidade específica implementada no
produto para dar suporte a tecnologia
Transrapid no fim dos anos 90.
• A tecnologia Transrapid está operacional na
China
– Esta é uma tecnologia progressiva que a Bentley
conhece!

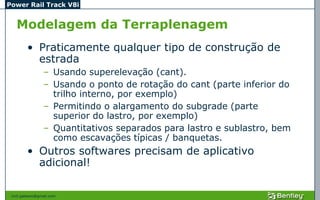

Modelagem da Terraplenagem
• Praticamente qualquer tipo de construção de
estrada
– Usando superelevação (cant).
– Usando o ponto de rotação do cant (parte inferior do
trilho interno, por exemplo)
– Permitindo o alargamento do subgrade (parte
superior do lastro, por exemplo)
– Quantitativos separados para lastro e sublastro, bem
como escavações típicas / banquetas.
• Outros softwares precisam de aplicativo
adicional!



Templates / Seções Tipo
• Componentes
– Formas fechadas representam materiais feitos pelo
homem.
– Trilhos e dormentes.
– Lastro.
– Sublastro.
– Outros tipos de materiais.
• Condições de Extremidades
– Sarjetas.
– Slopes de corte e aterro.

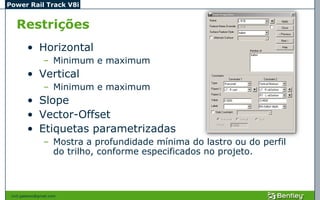

Restrições
• Horizontal
– Minimum e maximum
• Vertical
– Minimum e maximum
• Slope
• Vector-Offset
• Etiquetas parametrizadas
– Mostra a profundidade mínima do lastro ou do perfil
do trilho, conforme especificados no projeto.

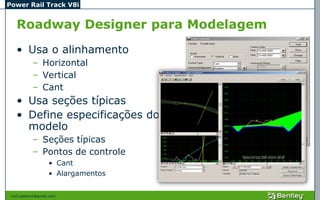

Roadway Designer para Modelagem
• Usa o alinhamento
– Horizontal
– Vertical
– Cant
• Usa seções típicas
• Define especificações do
modelo
– Seções típicas
– Pontos de controle
• Cant
• Alargamentos

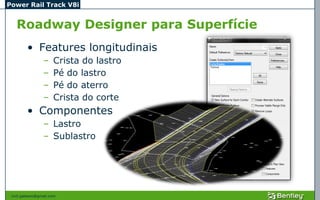

Roadway Designer para Superfície
• Features longitudinais
– Crista do lastro
– Pé do lastro
– Pé do aterro
– Crista do corte
• Componentes
– Lastro
– Sublastro

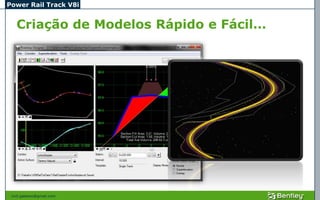

Criação de Modelos Rápido e Fácil…

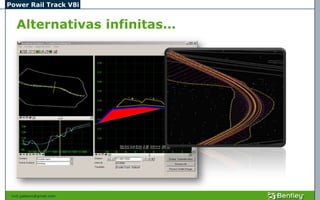

Alternativas infinitas…

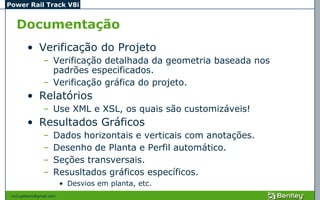

Documentação
• Verificação do Projeto
– Verificação detalhada da geometria baseada nos
padrões especificados.
– Verificação gráfica do projeto.
• Relatórios
– Use XML e XSL, os quais são customizáveis!
• Resultados Gráficos
– Dados horizontais e verticais com anotações.
– Desenho de Planta e Perfil automático.
– Seções transversais.
– Resusltados gráficos específicos.
• Desvios em planta, etc.

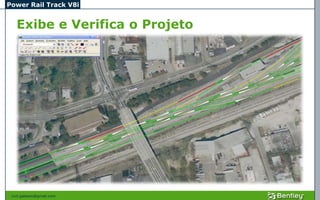

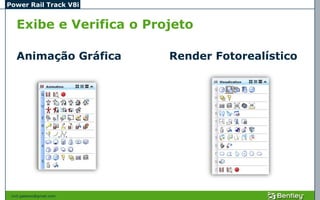

Exibe e Verifica o Projeto

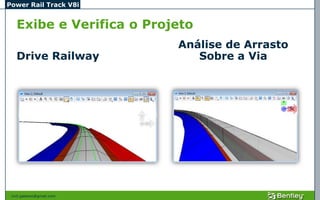

Análise de Arrasto
Drive Railway Sobre a Via




Animação Gráfica Render Fotorealístico



Render Fotorealístico

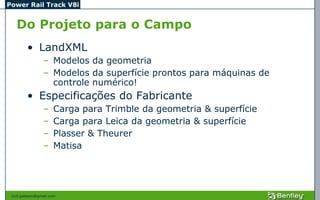

Do Projeto para o Campo
• LandXML
– Modelos da geometria
– Modelos da superfície prontos para máquinas de
controle numérico!
• Especificações do Fabricante
– Carga para Trimble da geometria & superfície
– Carga para Leica da geometria & superfície
– Plasser & Theurer
– Matisa

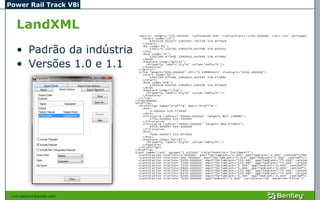

LandXML
• Padrão da indústria
• Versões 1.0 e 1.1

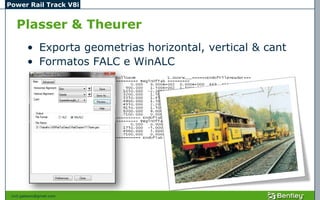

Plasser & Theurer
• Exporta geometrias horizontal, vertical & cant
• Formatos FALC e WinALC

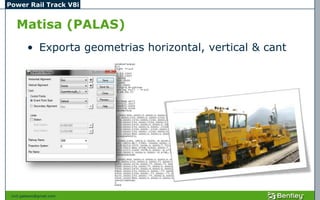

Matisa (PALAS)
• Exporta geometrias horizontal, vertical & cant
