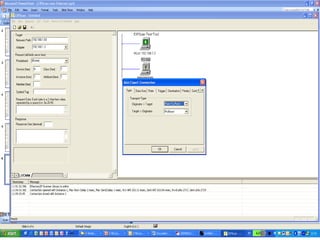

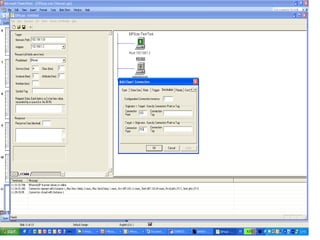

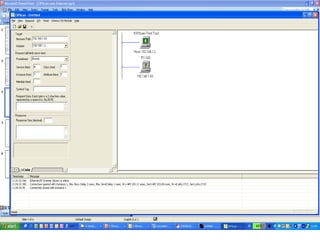

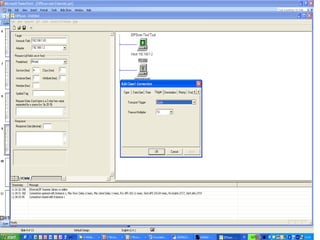

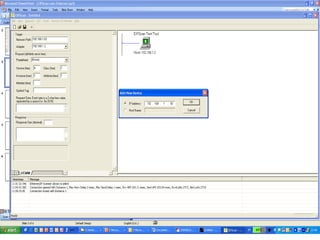

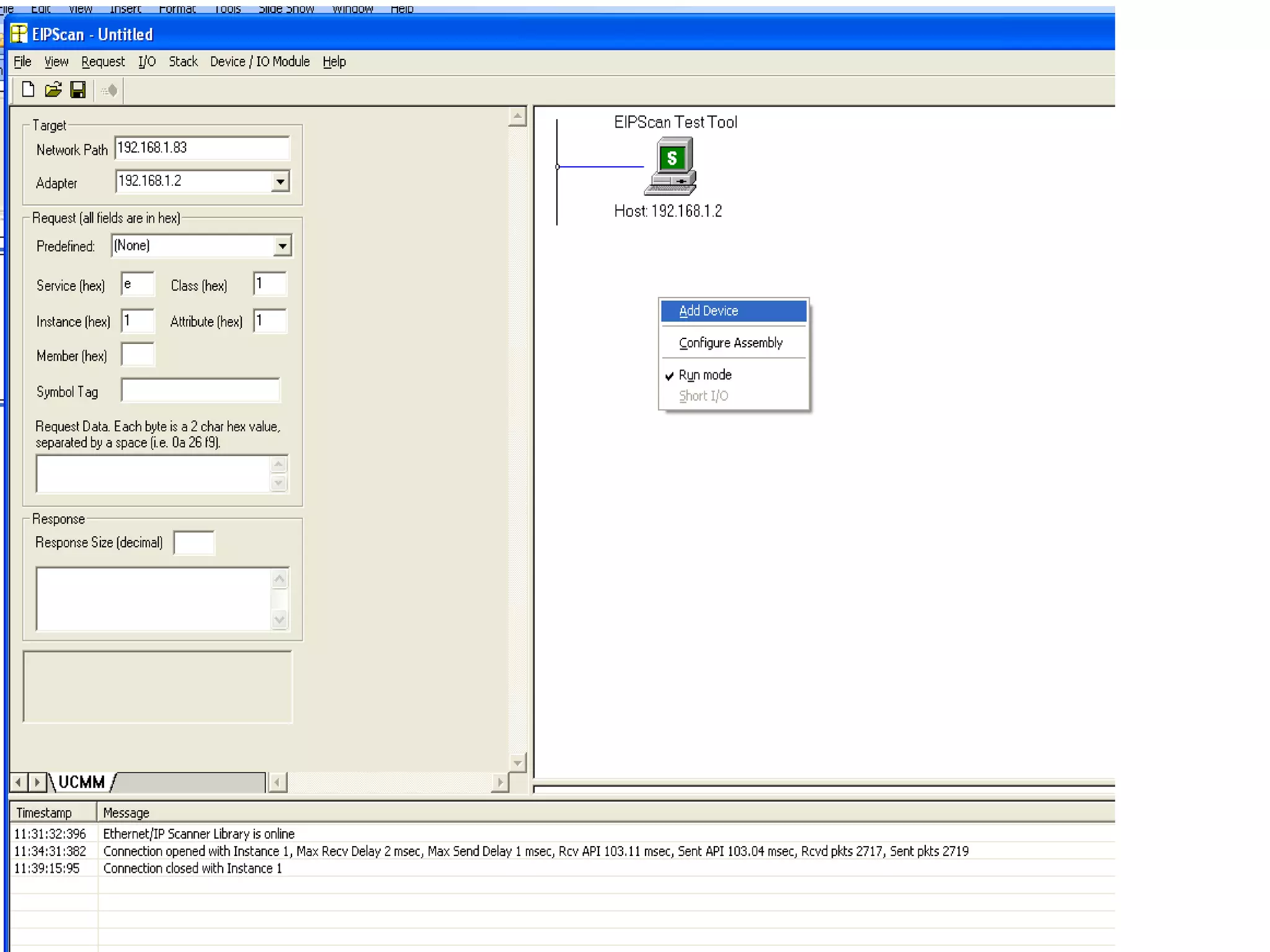

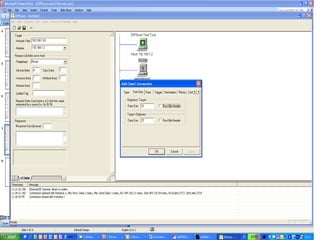

O documento discute a configuração de IP addresses para comunicação entre um drive e um PC através de uma rede Ethernet. Ele instrui o usuário a configurar manualmente os endereços IP e de sub-rede para colocá-los na mesma rede e testa a conexão usando o comando ping.

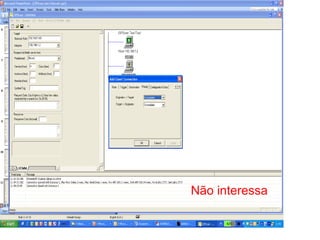

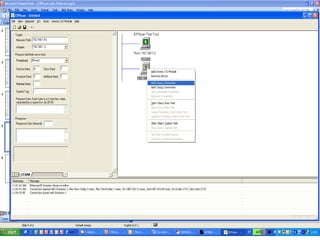

11. Não interessa

12. Não interessa

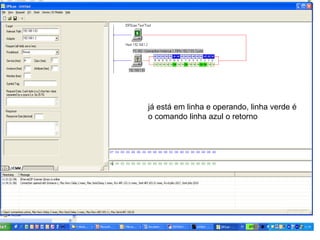

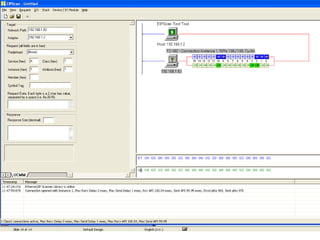

13. já está em linha e operando, linha verde é
o comando linha azul o retorno

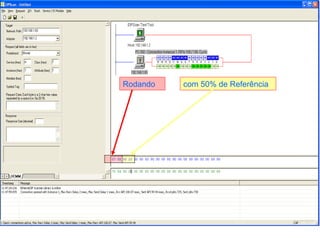

14. Rodando com 50% de Referência

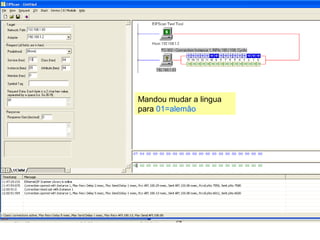

16. Mandou mudar a lingua
para 01=alemâo

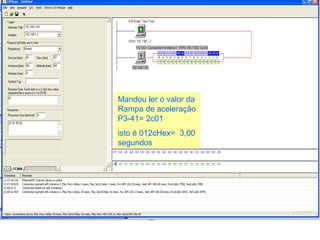

17. Mandou ler o valor da
Rampa de aceleração
P3-41= 2c01
isto é 012cHex= 3,00
segundos

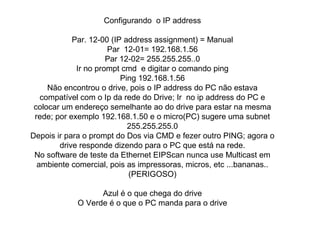

20. Configurando o IP address
Par. 12-00 (IP address assignment) = Manual
Par 12-01= 192.168.1.56
Par 12-02= 255.255.255..0
Ir no prompt cmd e digitar o comando ping
Ping 192.168.1.56
Não encontrou o drive, pois o IP address do PC não estava
compatível com o Ip da rede do Drive; Ir no ip address do PC e
colocar um endereço semelhante ao do drive para estar na mesma
rede; por exemplo 192.168.1.50 e o micro(PC) sugere uma subnet
255.255.255.0
Depois ir para o prompt do Dos via CMD e fezer outro PING; agora o
drive responde dizendo para o PC que está na rede.
No software de teste da Ethernet EIPScan nunca use Multicast em
ambiente comercial, pois as impressoras, micros, etc ...bananas..
(PERIGOSO)
Azul é o que chega do drive
O Verde é o que o PC manda para o drive
