O documento descreve os diferentes tipos de ondas sísmicas geradas por terremotos. São descritas as ondas de volume, que incluem as ondas P e S, e as ondas superficiais como as ondas de Love e Rayleigh, que são responsáveis pela maior parte da destruição em terremotos. O documento fornece detalhes sobre as características e propriedades de cada tipo de onda sísmica.

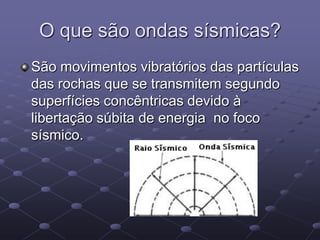

2. O que são ondas sísmicas?
São movimentos vibratórios das partículas
das rochas que se transmitem segundo
superfícies concêntricas devido à
libertação súbita de energia no foco
sísmico.

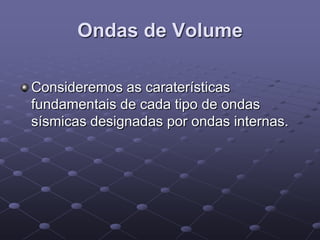

3. Ondas de Volume
Consideremos as caraterísticas
fundamentais de cada tipo de ondas
sísmicas designadas por ondas internas.

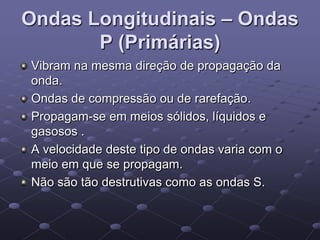

4. Ondas Longitudinais – Ondas
P (Primárias)
Vibram na mesma direção de propagação da
onda.
Ondas de compressão ou de rarefação.
Propagam-se em meios sólidos, líquidos e
gasosos .
A velocidade deste tipo de ondas varia com o
meio em que se propagam.
Não são tão destrutivas como as ondas S.

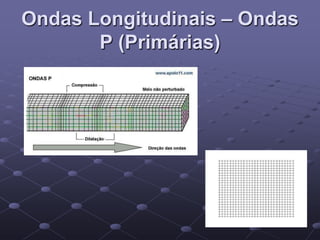

5. Ondas Longitudinais – Ondas
P (Primárias)

6. Ondas Transversais – Ondas
S (Secundárias)
Vibram perpendicularmente à direção de
propagação da onda.
São mais lentas que as ondas P.
Propagam-se apenas m corpos sólidos.

7. Ondas Transversais – Ondas
S (Secundárias)

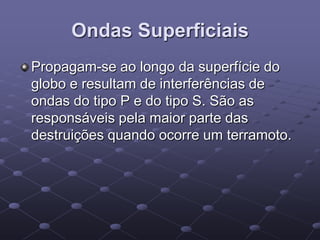

8. Ondas Superficiais
Propagam-se ao longo da superfície do
globo e resultam de interferências de
ondas do tipo P e do tipo S. São as
responsáveis pela maior parte das
destruições quando ocorre um terramoto.

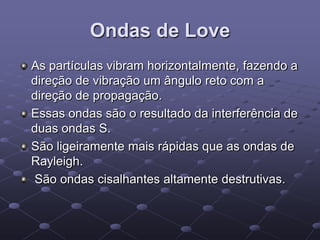

9. Ondas de Love
As partículas vibram horizontalmente, fazendo a
direção de vibração um ângulo reto com a
direção de propagação.
Essas ondas são o resultado da interferência de
duas ondas S.
São ligeiramente mais rápidas que as ondas de
Rayleigh.
São ondas cisalhantes altamente destrutivas.

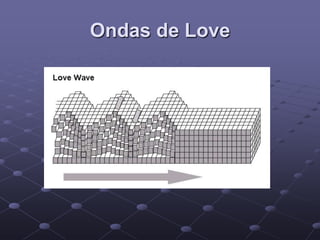

10. Ondas de Love

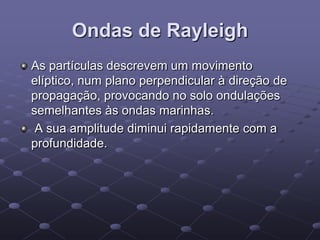

11. Ondas de Rayleigh
As partículas descrevem um movimento
elíptico, num plano perpendicular à direção de
propagação, provocando no solo ondulações
semelhantes às ondas marinhas.
A sua amplitude diminui rapidamente com a
profundidade.

12. Ondas de Rayleigh

13. Sismógrafos

14. Sismograma
