1. 19/12/2013

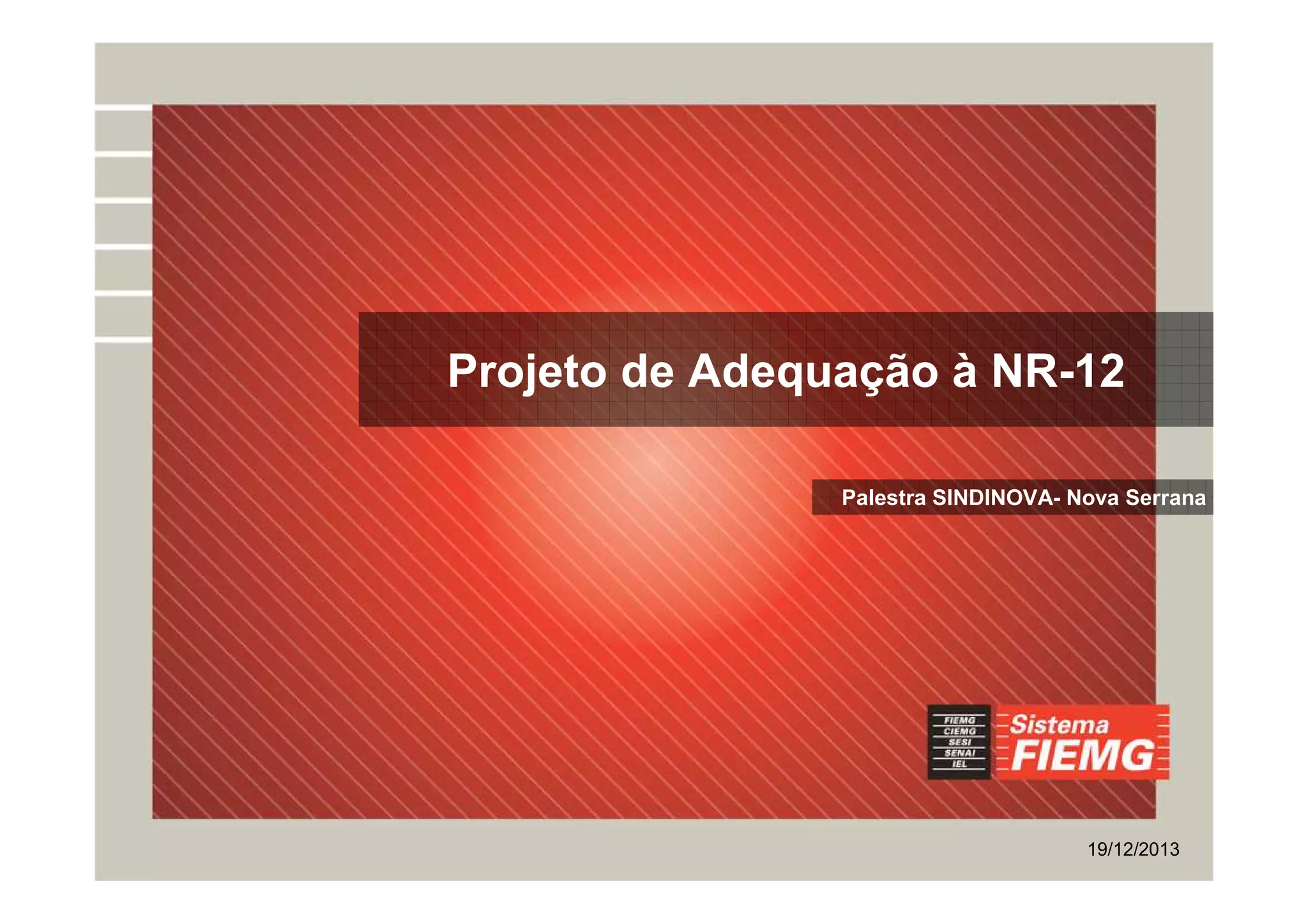

Projeto de Adequação à NR-12
Palestra SINDINOVA- Nova Serrana

2. Publicação D.O.U.
Portaria GM n.o 3.214, de 08 de junho de 1978 06/07/78
Atualizações D.O.U.
Portaria SSST n.o 12, de 06 de junho de 1983 14/06/83
Portaria SSST n.o 13, de 24 de outubro de 1994 26/10/94
Portaria SSST n.o 25, de 28 de janeiro de 1996 05/12/96
Portaria SSST n.o 04, de 28 de janeiro de 1997 04/03/97
Portaria SIT n.o 197, de 17 de dezembro de 2010 24/12/10

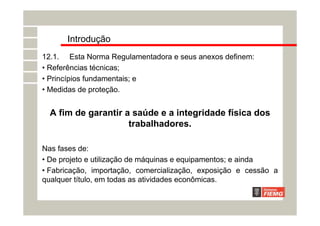

3. Introdução
12.1. Esta Norma Regulamentadora e seus anexos definem:
• Referências técnicas;
• Princípios fundamentais; e
• Medidas de proteção.
A fim de garantir a saúde e a integridade física dos
trabalhadores.
Nas fases de:
• De projeto e utilização de máquinas e equipamentos; e ainda
• Fabricação, importação, comercialização, exposição e cessão a
qualquer título, em todas as atividades econômicas.

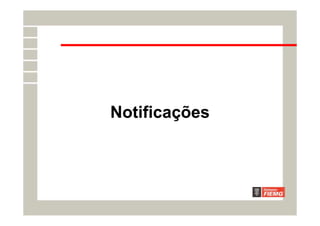

4. Notificações

5. Notificações
12.15. Devem ser aterrados,
conforme as normas técnicas
oficiais vigentes, as
instalações, carcaças,
invólucros, blindagens ou
partes condutoras das
máquinas e equipamentos
que não façam parte dos
circuitos elétricos, mas que
possam ficar sob tensão.
R
E
P
R
O
V
A
D
O

6. Notificações
a) possuir atuação síncrona,
ou seja, um sinal de saída
deve ser gerado somente
quando os dois dispositivos
de atuação do comando -
botões- forem atuados com
um retardo de tempo menor
ou igual a 0,5 s (1/2
segundo).
R
E
P
R
O
V
A
D
O
12.26. Quando forem utilizados dispositivos de acionamento do
tipo comando bimanual, visando a manter as mãos do
operador fora da zona de perigo, esses devem atender aos
seguintes requisitos mínimos do comando:

7. Notificações
b) estar sob monitoramento
automático por interface de
segurança.
12.26. Quando forem utilizados dispositivos de acionamento do
tipo comando bimanual, visando a manter as mãos do
operador fora da zona de perigo, esses devem atender aos
seguintes requisitos mínimos do comando:

8. Notificações
12.37. O circuito elétrico do comando da partida e parada
do motor elétrico de máquinas deve possuir, no mínimo,
dois contatores com contatos positivamente guiados,
ligados em série, monitorados por interface de segurança
ou de acordo com os padrões estabelecidos pelas
normas técnicas nacionais vigentes e, na falta destas,
pelas normas técnicas internacionais, se assim for
indicado pela análise de risco, em função da severidade
de danos e frequência ou tempo de exposição ao risco.

9. Notificações

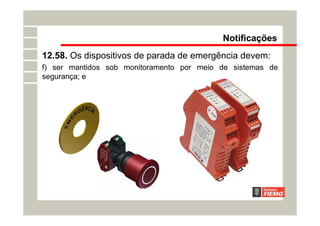

12.58. Os dispositivos de parada de emergência devem:
f) ser mantidos sob monitoramento por meio de sistemas de
segurança; e

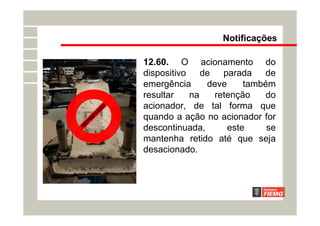

10. Notificações
12.60. O acionamento do
dispositivo de parada de
emergência deve também
resultar na retenção do
acionador, de tal forma que
quando a ação no acionador for
descontinuada, este se
mantenha retido até que seja
desacionado.
R
E
P
R
O
V
A
D
O

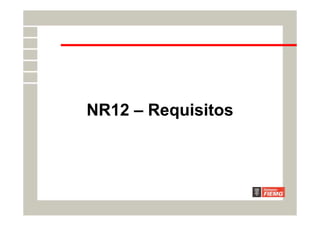

11. NR12 – Requisitos

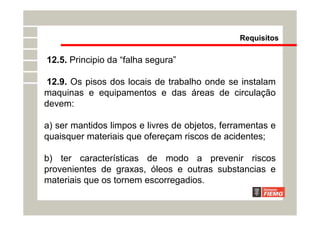

12. 12.5. Principio da “falha segura”
12.9. Os pisos dos locais de trabalho onde se instalam
maquinas e equipamentos e das áreas de circulação
devem:
a) ser mantidos limpos e livres de objetos, ferramentas e
quaisquer materiais que ofereçam riscos de acidentes;
b) ter características de modo a prevenir riscos
provenientes de graxas, óleos e outras substancias e
materiais que os tornem escorregadios.
Requisitos

13. Requisitos
12.21. São proibidas nas máquinas e equipamentos:
R
E
P
R
O
V
A
D
O
a) Utilização de chave geral como
dispositivo de partida e parada;
b) Utilização de chaves tipo faca nos
circuitos elétricos; e
c) Existência de partes energizadas
expostas de circuitos que utilizam
energia elétrica.

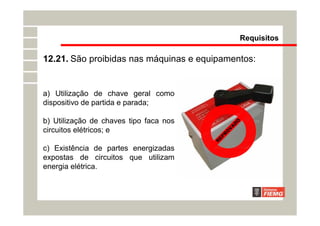

14. 12.21. São proibidas nas máquinas e
equipamentos:
a) Utilização de chave geral como
dispositivo de partida e parada;
b) Utilização de chaves tipo faca nos
circuitos elétricos; e
c) Existência de partes energizadas
expostas de circuitos que utilizam
energia elétrica.
Dispositivo de Segurança
R
E
P
R
O
V
A
D
O

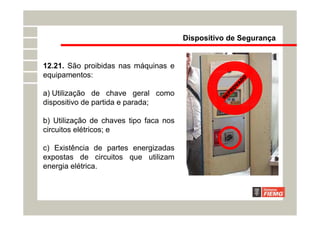

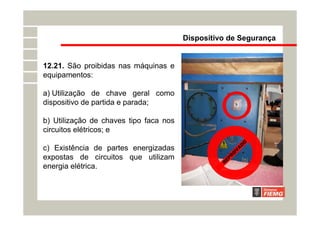

15. Dispositivo de Segurança
12.21. São proibidas nas máquinas e
equipamentos:
a) Utilização de chave geral como
dispositivo de partida e parada;
b) Utilização de chaves tipo faca nos
circuitos elétricos; e
c) Existência de partes energizadas
expostas de circuitos que utilizam
energia elétrica.
R
E
P
R
O
V
A
D
O

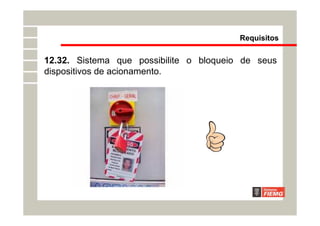

16. 12.32. Sistema que possibilite o bloqueio de seus
dispositivos de acionamento.
Requisitos

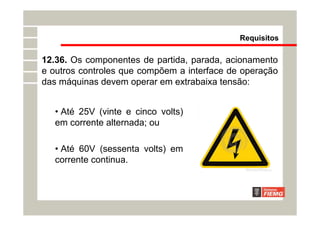

17. 12.36. Os componentes de partida, parada, acionamento
e outros controles que compõem a interface de operação
das máquinas devem operar em extrabaixa tensão:
• Até 25V (vinte e cinco volts)
em corrente alternada; ou
• Até 60V (sessenta volts) em
corrente continua.
Requisitos

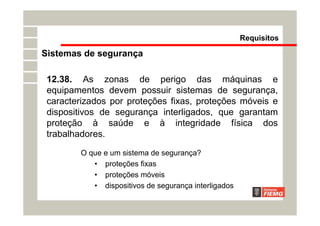

18. O que e um sistema de segurança?
• proteções fixas
• proteções móveis
• dispositivos de segurança interligados
Requisitos
12.38. As zonas de perigo das máquinas e
equipamentos devem possuir sistemas de segurança,
caracterizados por proteções fixas, proteções móveis e
dispositivos de segurança interligados, que garantam
proteção à saúde e à integridade física dos
trabalhadores.
Sistemas de segurança

19. a) proteção fixa, que deve ser mantida em sua posição de maneira
permanente ou por meio de elementos de fixação que só permitam
sua remoção ou abertura com o uso de ferramentas especificas.
Requisitos
Sistemas de segurança (Proteções Fixas)

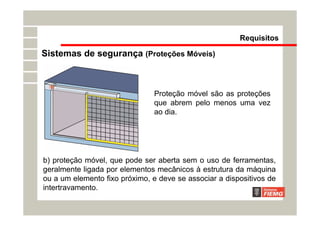

20. b) proteção móvel, que pode ser aberta sem o uso de ferramentas,
geralmente ligada por elementos mecânicos à estrutura da máquina
ou a um elemento fixo próximo, e deve se associar a dispositivos de
intertravamento.
Proteção móvel são as proteções
que abrem pelo menos uma vez
ao dia.
Requisitos
Sistemas de segurança (Proteções Móveis)

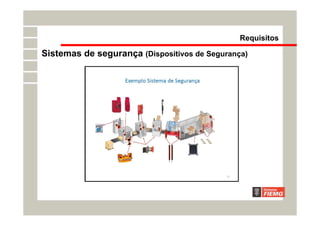

21. Sistemas de segurança (Dispositivos de Segurança)
Requisitos

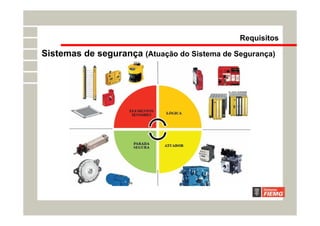

22. Sistemas de segurança (Atuação do Sistema de Segurança)
Requisitos

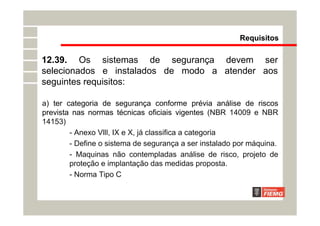

23. a) ter categoria de segurança conforme prévia análise de riscos
prevista nas normas técnicas oficiais vigentes (NBR 14009 e NBR
14153)
- Anexo Vlll, IX e X, já classifica a categoria
- Define o sistema de segurança a ser instalado por máquina.
- Maquinas não contempladas análise de risco, projeto de
proteção e implantação das medidas proposta.
- Norma Tipo C
12.39. Os sistemas de segurança devem ser
selecionados e instalados de modo a atender aos
seguintes requisitos:
Requisitos

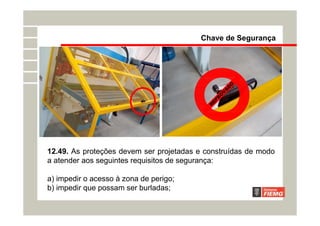

24. 12.49. As proteções devem ser projetadas e construídas de modo
a atender aos seguintes requisitos de segurança:
a) impedir o acesso à zona de perigo;
b) impedir que possam ser burladas;
R
E
P
R
O
V
A
D
O
Chave de Segurança

25. 12.50. Quando a proteção for confeccionada com material
descontínuo, devem ser observadas as distâncias de segurança
para impedir o acesso às zonas de perigo, conforme previsto no
Anexo I.
Distância de Segurança
R
E
P
R
O
V
A
D
O

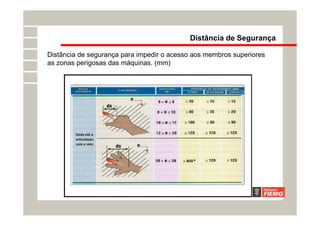

26. Distância de Segurança
Distância de segurança para impedir o acesso aos membros superiores
as zonas perigosas das máquinas. (mm)

27. Distância de Segurança

28. 12.60. O acionamento do dispositivo de parada de emergência deve
também resultar na retenção do acionador, de tal forma que quando a
ação no acionador for descontinuada, este se mantenha retido até que
seja desacionado.
R
E
P
R
O
V
A
D
O
Dispositivo de Segurança

29. 12.111. As máquinas e equipamentos
devem ser submetidos a manutenção
preventiva e corretiva, na forma e
periodicidade determinada pelo
fabricante, conforme as normas
técnicas oficiais nacionais vigentes e,
na falta destas, as normas técnicas
internacionais.
12.111.1. As manutenções preventivas
com potencial de causar acidentes do
trabalho devem ser objeto de
planejamento e gerenciamento
efetuado por profissional legalmente
habilitado.
Manutenção

30. 12.111. As máquinas e equipamentos
devem ser submetidos a manutenção
preventiva e corretiva, na forma e
periodicidade determinada pelo
fabricante, conforme as normas
técnicas oficiais nacionais vigentes e,
na falta destas, as normas técnicas
internacionais.
12.111.1. As manutenções preventivas
com potencial de causar acidentes do
trabalho devem ser objeto de
planejamento e gerenciamento
efetuado por profissional legalmente
habilitado.
Manutenção

31. 12.112. As manutenções preventivas e corretivas devem ser registradas em
livro próprio, ficha ou sistema informatizado, com os seguintes dados:
Manutenção
• Cronograma de manutenção; intervenções realizadas; data da realização
de cada intervenção; serviço realizado; peças reparadas ou substituídas;
condições de segurança do equipamento; indicação conclusiva quanto às
condições de segurança da máquina; e nome do responsável pela
execução das intervenções.

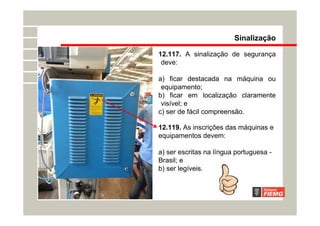

32. Sinalização
12.117. A sinalização de segurança
deve:
a) ficar destacada na máquina ou
equipamento;
b) ficar em localização claramente
visível; e
c) ser de fácil compreensão.
12.119. As inscrições das máquinas e
equipamentos devem:
a) ser escritas na língua portuguesa -
Brasil; e
b) ser legíveis.

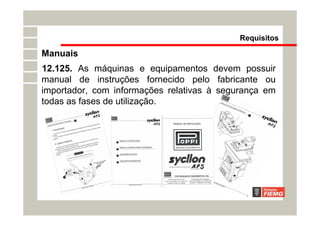

33. 12.125. As máquinas e equipamentos devem possuir
manual de instruções fornecido pelo fabricante ou
importador, com informações relativas à segurança em
todas as fases de utilização.
Requisitos
Manuais

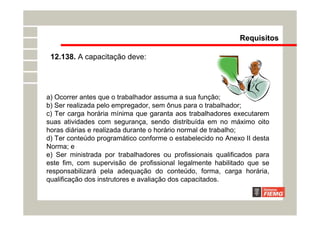

34. 12.138. A capacitação deve:
Requisitos
a) Ocorrer antes que o trabalhador assuma a sua função;
b) Ser realizada pelo empregador, sem ônus para o trabalhador;
c) Ter carga horária mínima que garanta aos trabalhadores executarem
suas atividades com segurança, sendo distribuída em no máximo oito
horas diárias e realizada durante o horário normal de trabalho;
d) Ter conteúdo programático conforme o estabelecido no Anexo II desta
Norma; e
e) Ser ministrada por trabalhadores ou profissionais qualificados para
este fim, com supervisão de profissional legalmente habilitado que se
responsabilizará pela adequação do conteúdo, forma, carga horária,
qualificação dos instrutores e avaliação dos capacitados.

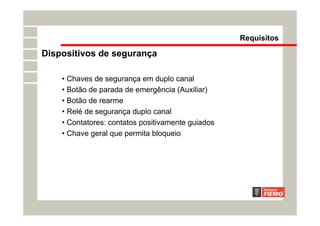

35. • Chaves de segurança em duplo canal
• Botão de parada de emergência (Auxiliar)
• Botão de rearme
• Relé de segurança duplo canal
• Contatores: contatos positivamente guiados
• Chave geral que permita bloqueio
Requisitos
Dispositivos de segurança

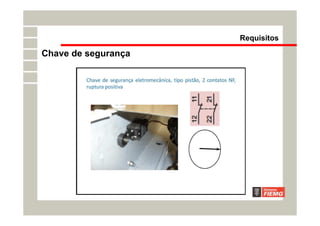

36. Requisitos
Chave de segurança

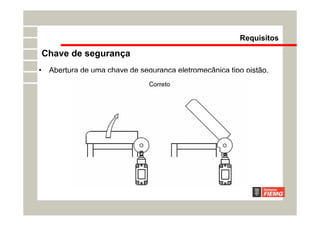

37. • Abertura de uma chave de segurança eletromecânica tipo pistão.
Requisitos
Chave de segurança

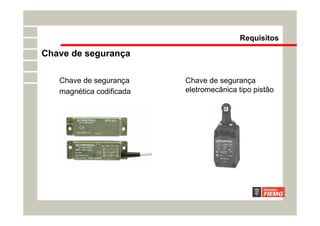

38. Chave de segurança
magnética codificada
Chave de segurança
eletromecânica tipo pistão
Requisitos
Chave de segurança

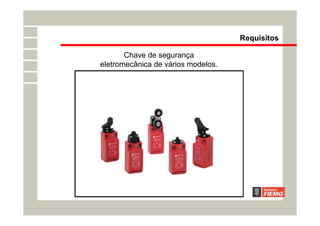

39. Requisitos
Chave de segurança
eletromecânica de vários modelos.

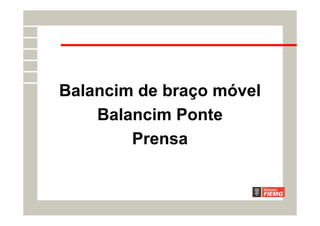

40. Balancim de braço móvel

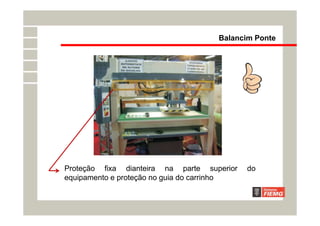

Balancim Ponte
Prensa

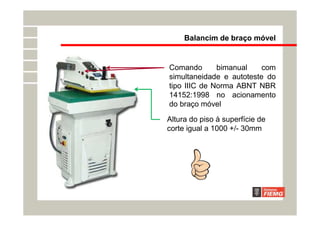

41. Comando bimanual com
simultaneidade e autoteste do
tipo IIIC de Norma ABNT NBR
14152:1998 no acionamento
do braço móvel
Altura do piso à superfície de
corte igual a 1000 +/- 30mm
Balancim de braço móvel

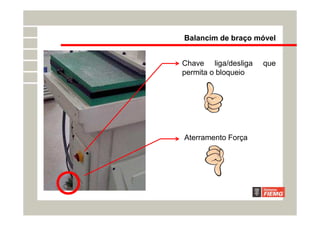

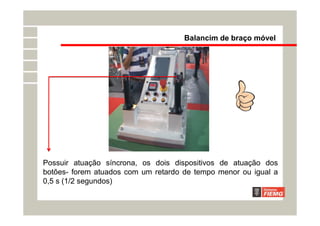

42. Balancim de braço móvel
Chave liga/desliga que
permita o bloqueio
Aterramento Força

43. Possuir atuação síncrona, os dois dispositivos de atuação dos
botões- forem atuados com um retardo de tempo menor ou igual a
0,5 s (1/2 segundos)
Balancim de braço móvel

44. Botão de emergência
monitorado por relé de
segurança.
Força máxima para
deslocamento do braço
móvel: de 50 N (5 Kgf)
Balancim de braço móvel

45. Proteção fixa dianteira na parte superior do
equipamento e proteção no guia do carrinho
Balancim Ponte

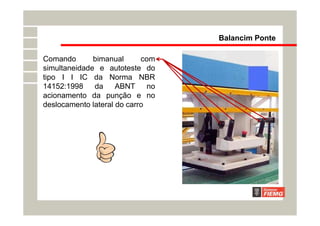

46. Comando bimanual com
simultaneidade e autoteste do
tipo I I IC da Norma NBR
14152:1998 da ABNT no
acionamento da punção e no
deslocamento lateral do carro
Balancim Ponte

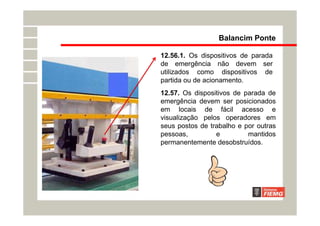

47. 12.56.1. Os dispositivos de parada
de emergência não devem ser
utilizados como dispositivos de
partida ou de acionamento.
Balancim Ponte
12.57. Os dispositivos de parada de
emergência devem ser posicionados
em locais de fácil acesso e
visualização pelos operadores em
seus postos de trabalho e por outras
pessoas, e mantidos
permanentemente desobstruídos.

48. Chave liga/desliga que permita o bloqueio
12.63. A parada de emergência deve exigir rearme, ou reset
manual, a ser realizado somente após a correção do evento que
motivou o acionamento da parada de emergência.
Balancim Ponte

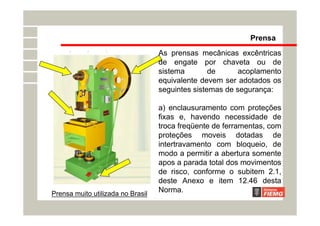

49. Prensa muito utilizada no Brasil
As prensas mecânicas excêntricas
de engate por chaveta ou de
sistema de acoplamento
equivalente devem ser adotados os
seguintes sistemas de segurança:
a) enclausuramento com proteções
fixas e, havendo necessidade de
troca freqüente de ferramentas, com
proteções moveis dotadas de
intertravamento com bloqueio, de
modo a permitir a abertura somente
apos a parada total dos movimentos
de risco, conforme o subitem 2.1,
deste Anexo e item 12.46 desta
Norma.
Prensa

50. Núcleo de Manutenção de Equipamentos do SENAI/MG (37) 3249-2421
Evandro de Oliveira
Jairo Xavier da Fonseca
Marcos Newton
SENAI Divinópolis - CFP Anielo Greco (37) 3214-4444
Leandro Rodrigues de Souza
