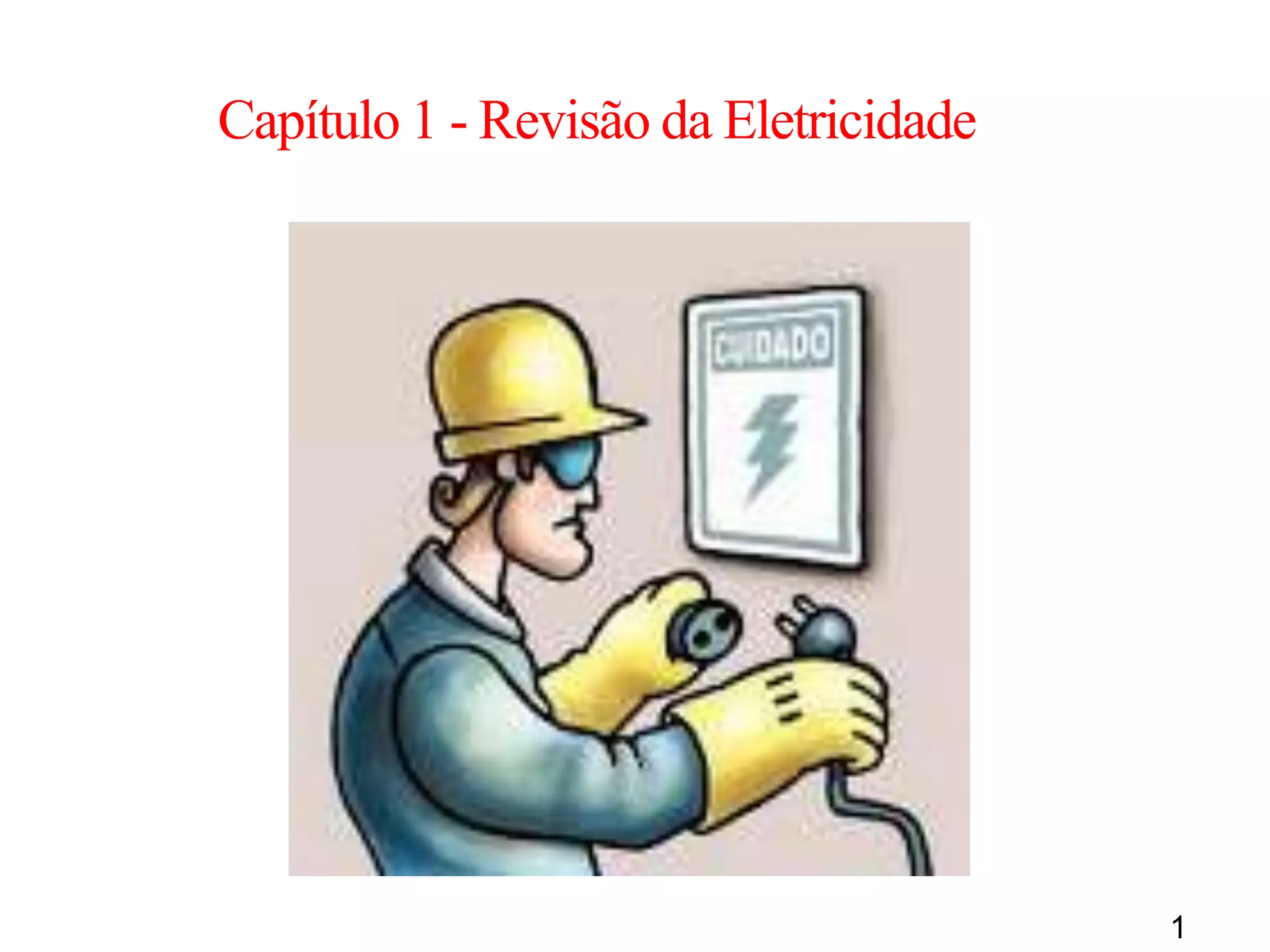

Capítulo 1 - Revisão da Eletricidade

2. 2
d.d.p.
[V]++++++++
++++++++
- - - - - - -
- - - - - - - -
POTENCIALELÉTRICO

3. 3
TENSÃO ELÉTRICA

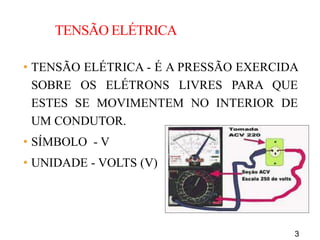

• TENSÃO ELÉTRICA - É A PRESSÃO EXERCIDA
SOBRE OS ELÉTRONS LIVRES PARA QUE
ESTES SE MOVIMENTEM NO INTERIOR DE
UM CONDUTOR.
• SÍMBOLO - V
• UNIDADE - VOLTS (V)

4. 4

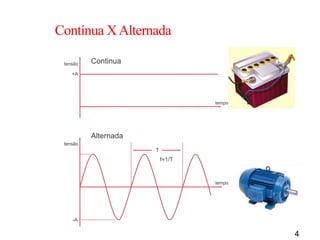

Contínua XAlternada

5. 5

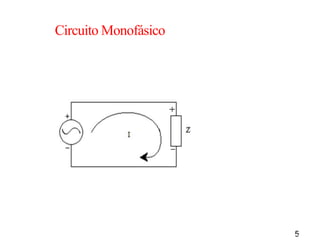

Circuito Monofásico

6. 6

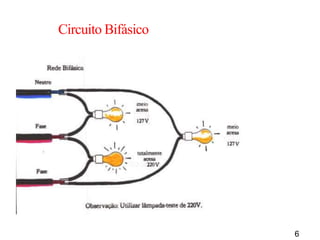

Circuito Bifásico

7. 7

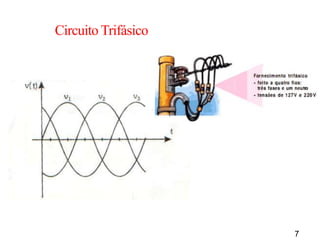

Circuito Trifásico

8. 8
Corrente Elétrica

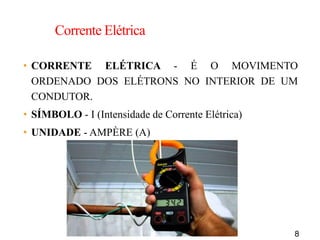

• CORRENTE ELÉTRICA - É O MOVIMENTO
ORDENADO DOS ELÉTRONS NO INTERIOR DE UM
CONDUTOR.
• SÍMBOLO - I (Intensidade de Corrente Elétrica)
• UNIDADE - AMPÈRE (A)

9. 9
Resistência Elétrica

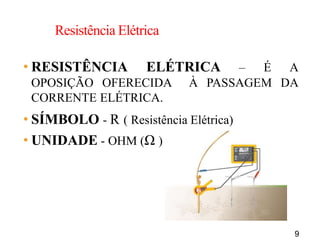

• RESISTÊNCIA ELÉTRICA – É A
OPOSIÇÃO OFERECIDA À PASSAGEM DA
CORRENTE ELÉTRICA.
• SÍMBOLO - R ( Resistência Elétrica)
• UNIDADE - OHM (Ω )

10. 10
COBRE
NIQUEL CROMO

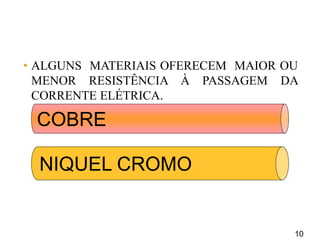

• ALGUNS MATERIAIS OFERECEM MAIOR OU
MENOR RESISTÊNCIA À PASSAGEM DA
CORRENTE ELÉTRICA.

11. 11
• A ESTAS RESISTÊNCIAS DAMOS O NOME DE
Resistência Específica OU Resistividade,
REPRESENTADA PELA LETRA GREGA .

12. 12

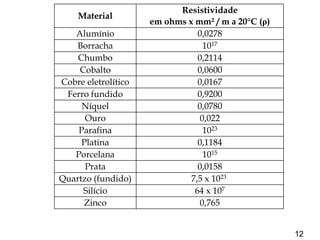

Material
Resistividade
em ohms x mm² / m a 20°C (ρ)
Alumínio 0,0278
Borracha 1017
Chumbo 0,2114
Cobalto 0,0600
Cobre eletrolítico 0,0167
Ferro fundido 0,9200
Níquel 0,0780
Ouro 0,022
Parafina 1023
Platina 0,1184
Porcelana 1015
Prata 0,0158
Quartzo (fundido) 7,5 x 1023
Silício 64 x 107
Zinco 0,765

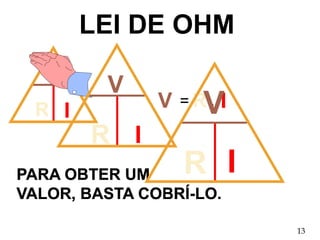

13. V
IR
PARA OBTER UM
VALOR, BASTA COBRÍ-LO.
V = R I
R
V
I
LEI DE OHM
R
V
I
13

14. 14

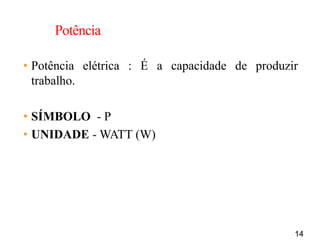

Potência
• Potência elétrica : É a capacidade de produzir
trabalho.
• SÍMBOLO - P
• UNIDADE - WATT (W)

15. 15

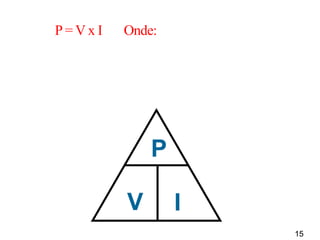

P
V I
P= V x I Onde:

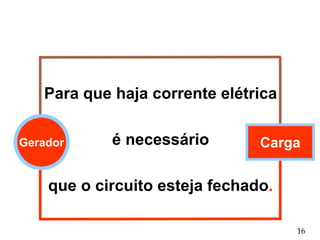

16. Para que haja corrente elétrica
é necessário
que o circuito esteja fechado.
Gerador Carga
16

17. 17

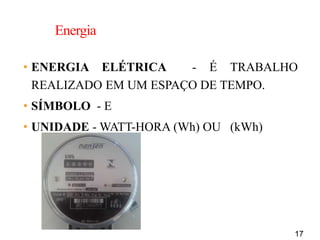

Energia
• ENERGIA ELÉTRICA - É TRABALHO
REALIZADO EM UM ESPAÇO DE TEMPO.
• SÍMBOLO - E
• UNIDADE - WATT-HORA (Wh) OU (kWh)

18. CIRCUITO SÉRIE.
18

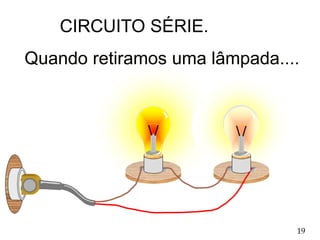

19. CIRCUITO SÉRIE.
Quando retiramos uma lâmpada....
19

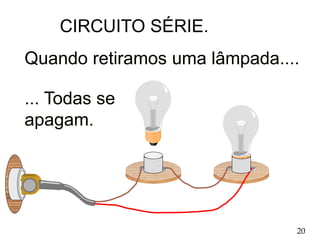

20. CIRCUITO SÉRIE.
Quando retiramos uma lâmpada....
... Todas se
apagam.
20

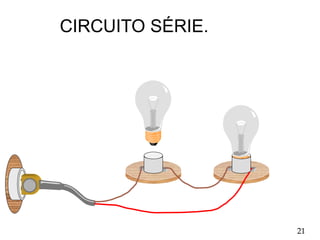

21. CIRCUITO SÉRIE.
21

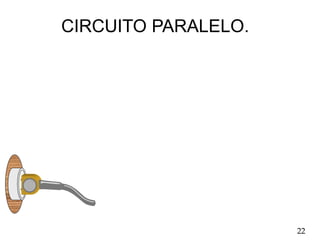

22. CIRCUITO PARALELO.
22

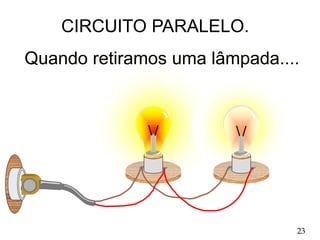

23. Quando retiramos uma lâmpada....
CIRCUITO PARALELO.
23

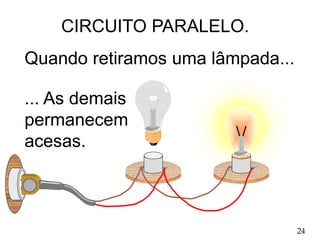

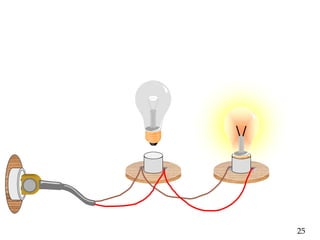

24. Quando retiramos uma lâmpada...
CIRCUITO PARALELO.
... As demais
permanecem
acesas.
24

25. 25

26. 26

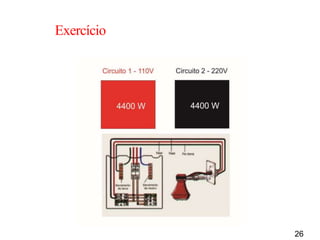

Exercício
