1. VISÃO GERAL E APLICAÇÕES
S
ESTABILIZADOR
ELETRÔNICO DE TENSÃO
E

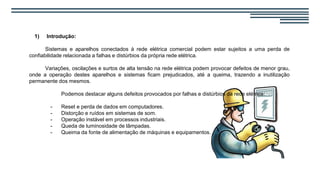

2. 1) Introdução:
Sistemas e aparelhos conectados à rede elétrica comercial podem estar sujeitos a uma perda de
confiabilidade relacionada a falhas e distúrbios da própria rede elétrica.
Variações, oscilações e surtos de alta tensão na rede elétrica podem provocar defeitos de menor grau,
onde a operação destes aparelhos e sistemas ficam prejudicados, até a queima, trazendo a inutilização
permanente dos mesmos.
Podemos destacar alguns defeitos provocados por falhas e distúrbios da rede elétrica:
- Reset e perda de dados em computadores.
- Distorção e ruídos em sistemas de som.
- Operação instável em processos industriais.
- Queda de luminosidade de lâmpadas.
- Queima da fonte de alimentação de máquinas e equipamentos.

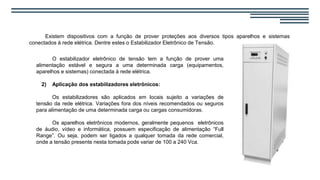

3. Existem dispositivos com a função de prover proteções aos diversos tipos aparelhos e sistemas
conectados à rede elétrica. Dentre estes o Estabilizador Eletrônico de Tensão.
O estabilizador eletrônico de tensão tem a função de prover uma
alimentação estável e segura a uma determinada carga (equipamentos,
aparelhos e sistemas) conectada à rede elétrica.
2) Aplicação dos estabilizadores eletrônicos:
Os estabilizadores são aplicados em locais sujeito a variações de
tensão da rede elétrica. Variações fora dos níveis recomendados ou seguros
para alimentação de uma determinada carga ou cargas consumidoras.
Os aparelhos eletrônicos modernos, geralmente pequenos eletrônicos
de áudio, vídeo e informática, possuem especificação de alimentação “Full
Range”. Ou seja, podem ser ligados a qualquer tomada da rede comercial,
onde a tensão presente nesta tomada pode variar de 100 a 240 Vca.

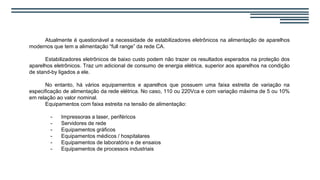

4. Atualmente é questionável a necessidade de estabilizadores eletrônicos na alimentação de aparelhos
modernos que tem a alimentação “full range” da rede CA.
Estabilizadores eletrônicos de baixo custo podem não trazer os resultados esperados na proteção dos
aparelhos eletrônicos. Traz um adicional de consumo de energia elétrica, superior aos aparelhos na condição
de stand-by ligados a ele.
No entanto, há vários equipamentos e aparelhos que possuem uma faixa estreita de variação na
especificação de alimentação da rede elétrica. No caso, 110 ou 220Vca e com variação máxima de 5 ou 10%
em relação ao valor nominal.
Equipamentos com faixa estreita na tensão de alimentação:
- Impressoras a laser, periféricos
- Servidores de rede
- Equipamentos gráficos
- Equipamentos médicos / hospitalares
- Equipamentos de laboratório e de ensaios
- Equipamentos de processos industriais

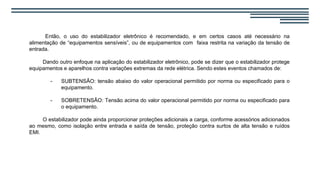

5. Então, o uso do estabilizador eletrônico é recomendado, e em certos casos até necessário na
alimentação de “equipamentos sensíveis”, ou de equipamentos com faixa restrita na variação da tensão de
entrada.
Dando outro enfoque na aplicação do estabilizador eletrônico, pode se dizer que o estabilizador protege
equipamentos e aparelhos contra variações extremas da rede elétrica. Sendo estes eventos chamados de:
- SUBTENSÃO: tensão abaixo do valor operacional permitido por norma ou especificado para o
equipamento.
- SOBRETENSÃO: Tensão acima do valor operacional permitido por norma ou especificado para
o equipamento.
O estabilizador pode ainda proporcionar proteções adicionais a carga, conforme acessórios adicionados
ao mesmo, como isolação entre entrada e saída de tensão, proteção contra surtos de alta tensão e ruídos
EMI.

6. 3) Restrições ao uso de estabilizadores eletrônicos:
O estabilizador não deve ser utilizado em instalações precárias ou mal dimensionadas.
Variações de tensão que podem prejudicar a carga podem ter origem em algum problema na instalação
elétrica.
Neste caso, pode ocorrer uma situação crítica em que a conexão do estabilizador pode
comprometer ainda mais a instalação.
Os limites e especificações da instalação elétrica devem estar conforme
prescritos nas normas ABNT. NBR5410 e outras.
Em computadores e servidores o uso no-breaks é mais adequado. O no-break
ou UPS prove uma alimentação temporária de emergência, suficiente para o
computador fazer o auto salvamento, ou mesmo o usuário salvar o trabalho
realizado em seu computador , e evitando assim a perda de dados na falta de
energia.

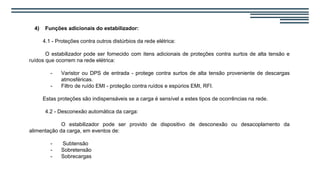

7. 4) Funções adicionais do estabilizador:
4.1 - Proteções contra outros distúrbios da rede elétrica:
O estabilizador pode ser fornecido com itens adicionais de proteções contra surtos de alta tensão e
ruídos que ocorrem na rede elétrica:
- Varistor ou DPS de entrada - protege contra surtos de alta tensão proveniente de descargas
atmosféricas.
- Filtro de ruído EMI - proteção contra ruídos e espúrios EMI, RFI.
Estas proteções são indispensáveis se a carga é sensível a estes tipos de ocorrências na rede.
4.2 - Desconexão automática da carga:
O estabilizador pode ser provido de dispositivo de desconexão ou desacoplamento da
alimentação da carga, em eventos de:
- Subtensão
- Sobretensão
- Sobrecargas

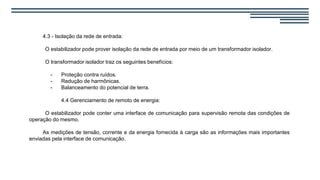

8. 4.3 - Isolação da rede de entrada:
O estabilizador pode prover isolação da rede de entrada por meio de um transformador isolador.
O transformador isolador traz os seguintes benefícios:
- Proteção contra ruídos.
- Redução de harmônicas.
- Balanceamento do potencial de terra.
4.4 Gerenciamento de remoto de energia:
O estabilizador pode conter uma interface de comunicação para supervisão remota das condições de
operação do mesmo.
As medições de tensão, corrente e da energia fornecida à carga são as informações mais importantes
enviadas pela interface de comunicação.

9. 5) Considerações finais:
Procurei nesta apresentação dar noções de um estabilizador eletrônico e suas aplicações.
O fornecimento de energia elétrica de boa qualidade é fundamental para a alimentação de
determinados equipamentos elétricos.
Muito se tem falado sobre a disponibilidade e as novas formas de geração, principalmente a
geração de energia limpa.
Mas a evolução das novas formas de geração não garante um fornecimento de energia 100%
confiável. Cabe a todos a consciência e a responsabilidade do uso correto da energia elétrica evitando o
desperdício, corrigindo ou adequando instalações a uma nova realidade de responsabilidade ambiental.
A avaliação dos impactos da instalação e dos
equipamentos ligados a rede elétrica é responsabilidade de
todos os profissionais técnicos encarregados de dimensionar
e instalar sistemas de energia.
Marcos Ramos
