O documento discute prensas e similares, equipamentos utilizados na conformação e corte de materiais. Ele descreve tipos de prensas e similares, empresas que os utilizam, perigos associados e sistemas de segurança como dispositivos de partida, acionamento e parada.

1. PRENSAS E SIMILARES
Avançar
19/06/2012 Por André, Jéssica, Lílian, Kleber e Vagner 1

2. O que são Prensas e Similares?
Prensas são equipamentos utilizados na
conformação e corte de materiais
diversos.
Tipos de prensas. Tipos de similares.
19/06/2012 Kleber Avançar 2

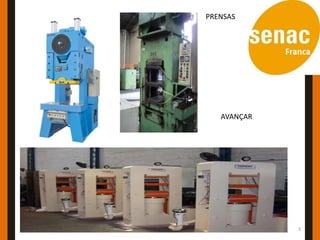

3. PRENSAS
AVANÇAR
19/06/2012 3

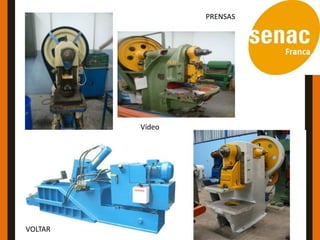

4. PRENSAS
Vídeo
VOLTAR 4

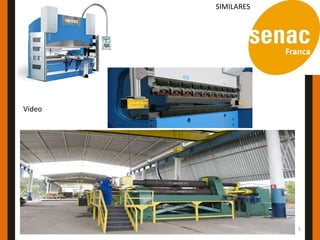

5. SIMILARES
Vídeo
19/06/2012 5

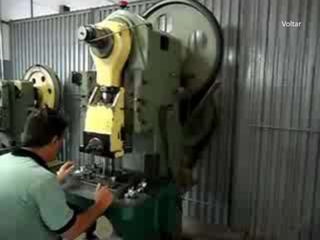

6. Voltar
19/06/2012 6

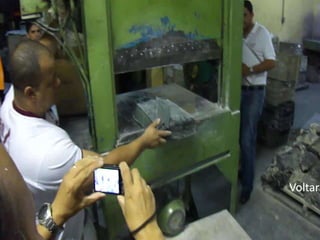

7. Voltar
19/06/2012 7

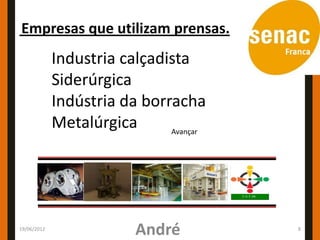

8. Empresas que utilizam prensas.
Industria calçadista
Siderúrgica
Indústria da borracha
Metalúrgica Avançar
19/06/2012
André 8

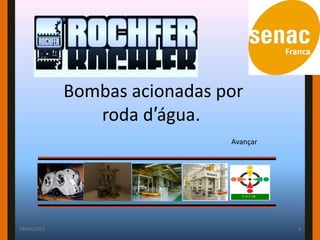

9. Bombas acionadas por
roda d′água.
Avançar
19/06/2012 9

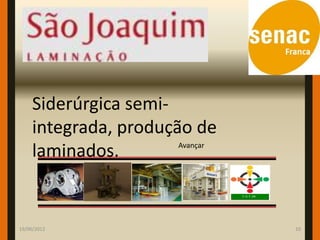

10. Siderúrgica semi-
integrada, produção de
Avançar
laminados.
19/06/2012 10

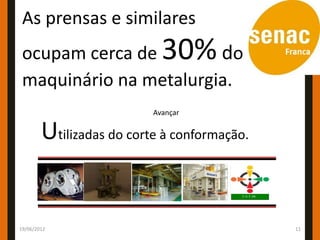

11. As prensas e similares
ocupam cerca de do 30%
maquinário na metalurgia.
Avançar
Utilizadas do corte à conformação.
19/06/2012 11

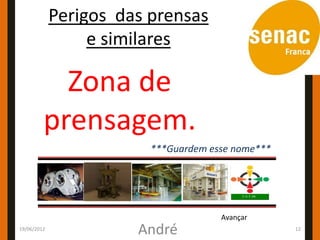

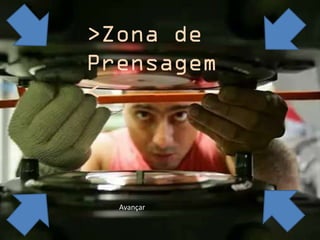

12. Perigos das prensas
e similares
Zona de
prensagem.
***Guardem esse nome***
Avançar
19/06/2012
André 12

13. Avançar
19/06/2012 13

14. Avançar
19/06/2012 14

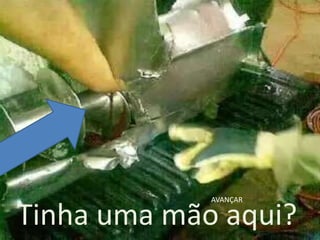

15. AVANÇAR
Tinha uma mão aqui?
19/06/2012 15

16. Avançar
19/06/2012 16

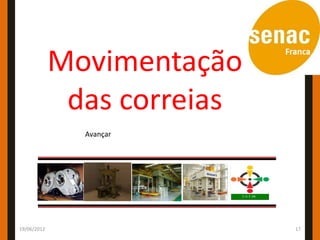

17. Movimentação
das correias
Avançar
19/06/2012 17

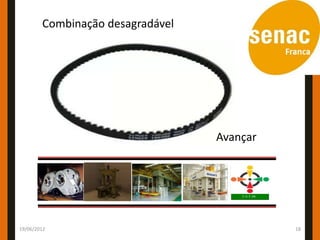

18. Combinação desagradável
Avançar
19/06/2012 18

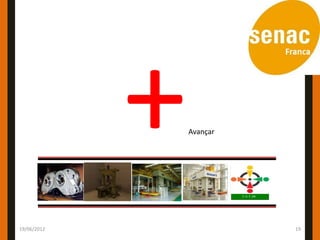

19. Avançar
19/06/2012 19

20. Avançar
19/06/2012 20

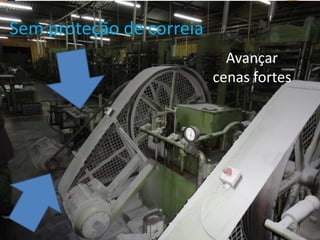

21. Sem proteção de correia
Avançar
cenas fortes
19/06/2012 21

22. Avançar
19/06/2012 22

23. Avançar
19/06/2012 23

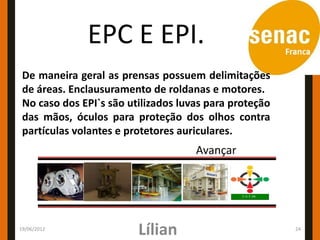

24. EPC E EPI.
De maneira geral as prensas possuem delimitações
de áreas. Enclausuramento de roldanas e motores.
No caso dos EPI`s são utilizados luvas para proteção
das mãos, óculos para proteção dos olhos contra
partículas volantes e protetores auriculares.
Avançar
19/06/2012
Lílian 24

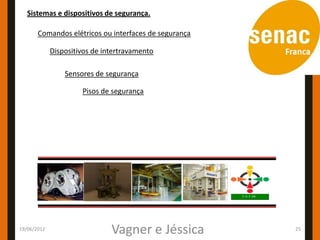

25. Sistemas e dispositivos de segurança.
Comandos elétricos ou interfaces de segurança
Dispositivos de intertravamento
Sensores de segurança
Pisos de segurança
19/06/2012
Vagner e Jéssica 25

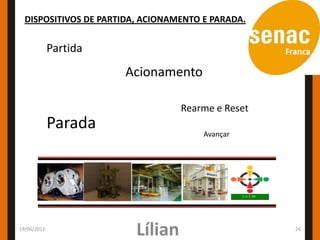

26. DISPOSITIVOS DE PARTIDA, ACIONAMENTO E PARADA.
Partida
Acionamento
Rearme e Reset
Parada Avançar
19/06/2012
Lílian 26

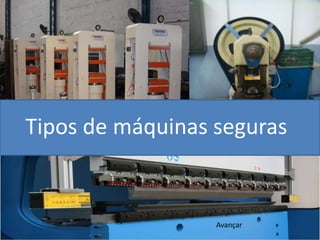

27. Tipos de máquinas seguras
19/06/2012
Avançar 27

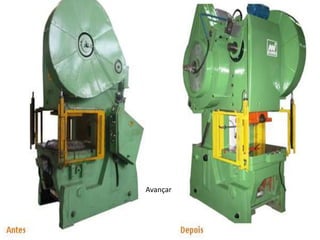

28. Avançar
19/06/2012 28

29. Voltar
19/06/2012 29

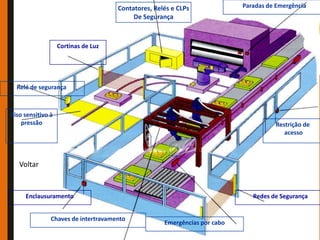

30. Contatores, Relés e CLPs Paradas de Emergência
Itens de Segurança
De Segurança
Cortinas de Luz
Relé de segurança
Piso sensitivo à
pressão Restrição de
acesso
Voltar
Enclausuramento Redes de Segurança
Chaves de intertravamento
Emergências por cabo

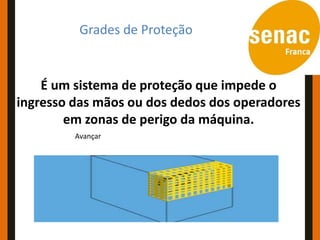

31. Conceitos e Aplicações
Grades de Proteção
É um sistema de proteção que impede o
ingresso das mãos ou dos dedos dos operadores
em zonas de perigo da máquina.
Avançar

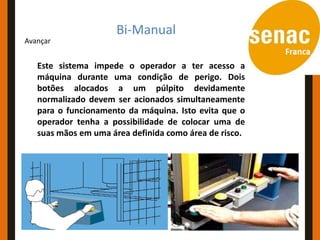

32. Conceitos e Aplicações
Bi-Manual
Avançar
Este sistema impede o operador a ter acesso a
máquina durante uma condição de perigo. Dois
botões alocados a um púlpito devidamente
normalizado devem ser acionados simultaneamente
para o funcionamento da máquina. Isto evita que o
operador tenha a possibilidade de colocar uma de
suas mãos em uma área definida como área de risco.

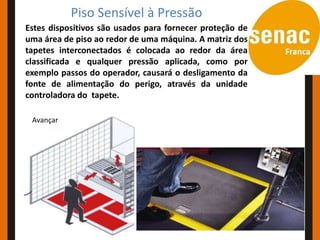

33. Piso Sensível à Pressão
Estes dispositivos são usados para fornecer proteção de
uma área de piso ao redor de uma máquina. A matriz dos
tapetes interconectados é colocada ao redor da área
classificada e qualquer pressão aplicada, como por
exemplo passos do operador, causará o desligamento da
fonte de alimentação do perigo, através da unidade
controladora do tapete.
Avançar

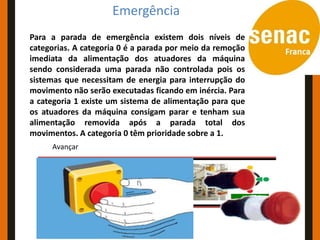

34. Emergência
Para a parada de emergência existem dois níveis de
categorias. A categoria 0 é a parada por meio da remoção
imediata da alimentação dos atuadores da máquina
sendo considerada uma parada não controlada pois os
sistemas que necessitam de energia para interrupção do
movimento não serão executadas ficando em inércia. Para
a categoria 1 existe um sistema de alimentação para que
os atuadores da máquina consigam parar e tenham sua
alimentação removida após a parada total dos
movimentos. A categoria 0 têm prioridade sobre a 1.
Avançar

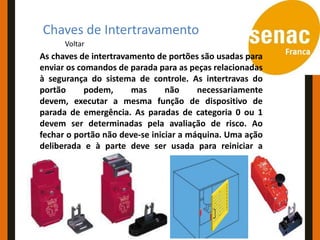

35. Conceitos e Aplicações
Chaves de Intertravamento
Voltar
As chaves de intertravamento de portões são usadas para
enviar os comandos de parada para as peças relacionadas
à segurança do sistema de controle. As intertravas do
portão podem, mas não necessariamente
devem, executar a mesma função de dispositivo de
parada de emergência. As paradas de categoria 0 ou 1
devem ser determinadas pela avaliação de risco. Ao
fechar o portão não deve-se iniciar a máquina. Uma ação
deliberada e à parte deve ser usada para reiniciar a
máquina.

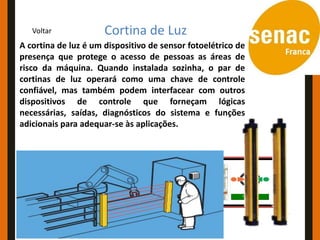

36. Conceitos e Aplicações
Voltar Cortina de Luz
A cortina de luz é um dispositivo de sensor fotoelétrico de
presença que protege o acesso de pessoas as áreas de
risco da máquina. Quando instalada sozinha, o par de
cortinas de luz operará como uma chave de controle
confiável, mas também podem interfacear com outros
dispositivos de controle que forneçam lógicas
necessárias, saídas, diagnósticos do sistema e funções
adicionais para adequar-se às aplicações.

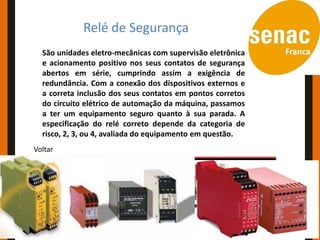

37. Conceitos e Aplicações
Relé de Segurança
São unidades eletro-mecânicas com supervisão eletrônica
e acionamento positivo nos seus contatos de segurança
abertos em série, cumprindo assim a exigência de
redundância. Com a conexão dos dispositivos externos e
a correta inclusão dos seus contatos em pontos corretos
do circuito elétrico de automação da máquina, passamos
a ter um equipamento seguro quanto à sua parada. A
especificação do relé correto depende da categoria de
risco, 2, 3, ou 4, avaliada do equipamento em questão.
Voltar

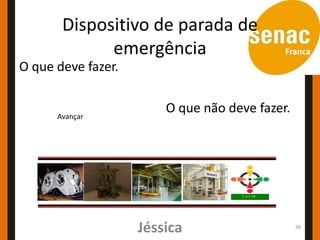

38. Dispositivo de parada de
emergência
O que deve fazer.
Avançar
O que não deve fazer.
Jéssica 38

39. Obrigado
Todo dia vejo meu Sonho
19/06/2012 39
