NR 12 - Segurança no TrabalhoNR 12 - Segurança no Trabalho
em Máquinas e Equipamentosem Máquinas e Equipamentos
O Setor de Cultivo de Algodão e a
Aplicação da NR 12
Maurício Passos de MeloMaurício Passos de Melo
Auditor-Fiscal do TrabalhoAuditor-Fiscal do Trabalho
SEGUR/ SRTE/ BASEGUR/ SRTE/ BA
Segurança no Trabalho em Máquinas e Equipamentos
Histórico e Introdução à NR-
12
OBS.: % em relação ao total de
acidentes no Brasil
ANO
% de
acidentes
% de
óbitos
2005 12,54 7,12
2006 12,07 5,97
2007 12,23 6,02
Acidentes do Trabalho no Brasil
SITUAÇÃO GERADORA - MÁQUINAS
Situação da Antiga NR-12
NR 12 – Defasada
(Portaria nº 3.214/1978) – mais de 30 anos
 Instalações e áreas de trabalho
 Normas sobre proteção de máquinas
 Assentos e mesas
 Manutenção e operação
 Anexo 1 – Motosserras
 Anexo 2 – Cilindro de Massas
Cenário Social
-Avanço tecnológico natural
-Desenvolvimento de vasta tecnologia e conhecimentos sobre proteção
de máquinas
-Existência de disposições legais, normas técnicas nacionais e
internacionais
-Existência de iniciativas sobre proteção de máquinas e diversos
Estados impulsionaram a alteração da NR-12
Publicada a Nova NR-12 em 24 de
Dezembro de 2010
Portaria 197/2010
12.1 Princípios Gerais – (espírito da norma)
Garantir segurança em todas as fases de vida da máquina em todos
os setores econômicos:
- Projeto
- Utilização
- Fabricação, importação, comercialização, exposição e
cessão a qualquer titulo
NR 12 – Estruturação
Parte principal
Corpo
(19 títulos)
Parte principal
Corpo
(19 títulos)
Anexos
I , II, III e IV
Informações
complementares para
atendimento do corpo e
demais anexos
Anexos
I , II, III e IV
Informações
complementares para
atendimento do corpo e
demais anexos
Anexos V, VI,VII,VIII,
IX, X, XI e XII
Especificidades sobre
determinado tipo de
máquina
Anexos V, VI,VII,VIII,
IX, X, XI e XII
Especificidades sobre
determinado tipo de
máquina
NR 12
Corpo
Definições básicas e medidas de ordem geral
para todas as máquinas
Anexos
Disposições específicas ou excepcionalidades
19 – Disposições Finais –
12.153 ate 12.155
I - Distâncias de segurança e requisitos para o uso de
detectores de presença optoeletrônicos
II - Conteúdo programático da capacitação
III - Meios de acesso permanentes
IV - Glossário
NR 12 - ANEXOSNR 12 - ANEXOS
V - Motosserras
VI - Máquinas para panificação e confeitaria
VII - Máquinas para açougue e mercearia
VIII - Prensas e similares
IX - Injetora de materiais plásticos
X - Máquinas para fabricação de calçados e afins
XI - Máquinas e implementos para uso agrícola e florestal
XII - Equipamentos de guindar
NR 12 - ANEXOSNR 12 - ANEXOS
NR 12 - Segurança no TrabalhoNR 12 - Segurança no Trabalho
em Máquinas e Equipamentosem Máquinas e Equipamentos
Apreciação de RiscosApreciação de Riscos
ee
Sistemas de SegurançaSistemas de Segurança
Perigo X RiscoPerigo X Risco
O perigo é um « estado »
Existe o risco a partir do momento que existe
uma exposiçãoexposição ao perigo.
COMO TORNAR UMACOMO TORNAR UMA
MÁQUINA SEGURAMÁQUINA SEGURA
 Com a redução dos riscos.
 A redução dos riscos é atingida através de medidas de
segurança
 A segurança é baseada em três procedimentos:
 Proteções adequadas
 Procedimentos adequados
 Capacitação do fator humano
CHOQUE
ELÉTRICO
CALOR E FOGO
RADIAÇÕES / EMISSÕES
PERIGOSAS PERIGOS MECÂNICOS
IDENTIFICAÇÃO DE PERIGOS EIDENTIFICAÇÃO DE PERIGOS E
ANÁLISE DE RISCOANÁLISE DE RISCO
A ABNT NBR 213-1 – Item 4 descreve os perigos que podemos
encontrar em uma máquina:
Designa-se assim o conjunto dos fatores físicos que podem
estar na origem de um ferimento causado pela ação mecânica
de elementos de máquinas, de ferramentas, de peças ou de
projeções de materiais sólidos ou fluidos.
PERIGOS PROVOCADOSPERIGOS PROVOCADOS
POR MÁQUINASPOR MÁQUINAS
 Riscos de origem mecânica
PERIGOS PROVOCADOSPERIGOS PROVOCADOS
POR MÁQUINASPOR MÁQUINAS
 Riscos de origem elétrica:
Arco Elétrico
PERIGOS PROVOCADOSPERIGOS PROVOCADOS
POR MÁQUINASPOR MÁQUINAS
 Riscos de origem térmica:
1. Contato com superfícies com alta temperatura;
2. Transferência de calor por radiação;
Segurança no Trabalho em Máquinas e Equipamentos
Princípios Gerais
e
Sistemas de Segurança
Princípios GeraisPrincípios Gerais
12.1. Esta Norma Regulamentadora e seus anexos definem
referências técnicas, princípios fundamentais e medidas de
proteção para garantir a saúde e a integridade física dos
trabalhadores e estabelece requisitos mínimos para a prevenção
de acidentes e doenças do trabalho nas fases de projeto e de
utilização de máquinas e equipamentos de todos os tipos, e ainda
a sua fabricação, importação, comercialização, exposição e cessão
a qualquer título, em todas as atividades econômicas, sem prejuízo
da observância do disposto nas demais Normas Regulamentadoras
– NR aprovadas pela Portaria no 3.214, de 8 de junho de 1978, nas
normas técnicas oficiais e, na ausência ou omissão destas, nas
normas internacionais aplicáveis.
12.1.1. Entende-se como fase de utilização a construção,
transporte, montagem, instalação, ajuste, operação, limpeza,
manutenção, inspeção, desativação e desmonte da máquina ou
equipamento.
Medidas
de
Proteção
Medidas de proteção coletiva
Medidas administrativas ou de organização do trabalho
Medidas de proteção individual
NR 12
12.3 e 12.4
Exemplo de medida de proteção coletiva: enclausuramento
de transmissão mecânica por polia e correia
Exemplo de medida administrativa ou de organização do
trabalho: trabalhador com tempo máximo de 4 horas diárias
de trabalho em operação de solda contínua
Exemplo de medida de proteção individual:
máscara de solda de segurança
Medidas
de
Proteção
Sistemas
de
Segurança
Proteções
Dispositivos de segurança
Fixas
Móveis
Medidas administrativas ou de organização do trabalho
Medidas de proteção individual
Sistemas de SegurançaSistemas de Segurança
12.38. As zonas de perigo das máquinas e equipamentos devem
possuir sistemas de segurança, caracterizados por proteções fixas,
proteções móveis e dispositivos de segurança interligados, que
garantam proteção à saúde e à integridade física dos trabalhadores.
Sistemas de SegurançaSistemas de Segurança
12.39. Os sistemas de segurança devem ser selecionados e
instalados de modo a atender aos seguintes requisitos:
a)ter categoria de segurança conforme previa análise de
riscos prevista nas normas técnicas oficiais vigentes;
b) estar sob a responsabilidade técnica de profissional
legalmente habilitado;
NBR 14009 - Segurança de máquinasNBR 14009 - Segurança de máquinas
Princípios para apreciação de riscosPrincípios para apreciação de riscos
Descreve procedimentos básicos, conhecidos como apreciação
de riscos, pelos quais os conhecimentos e experiências de
projeto, utilização, incidentes, acidentes e danos relacionados a
máquinas são considerados conjuntamente, com o objetivo de
avaliar os riscos durante a vida da máquina. Estabelece um guia
sobre as informações necessárias para que a apreciação dos
riscos seja efetuada. Procedimentos são descritos para a
identificação dos perigos, estimando e avaliando os riscos. A
finalidade desta Norma é fornecer as informações necessárias à
tomada de decisões em segurança de máquinas e o tipo de
documentação necessária para verificar a análise da apreciação
dos riscos.
NBR 14009NBR 14009
ANÁLISE DO RISCOANÁLISE DO RISCO
 A análise do risco indicará a ordem de magnitude do risco.
 Envolve as seguintes fases:
 Identificação do Perigo;
 Avaliação do Risco, valorizando conjuntamente a probabilidade e
as conseqüências da materialização do perigo.
 Se da avaliação do risco, se deduzir que o risco não é
tolerável, há que CONTROLAR O RISCO
Medidas
de
Proteção
Sistemas
de
Segurança
Proteções
Dispositivos de segurança
Fixas
Móveis
Medidas administrativas ou de organização do trabalho
Medidas de proteção individual
O que são
proteções?
Conceitos Fundamentais sobre Segurança em Máquinas
NR 12
NBR NM 213-1 Seguranca de máquinas - Conceitos
fundamentais, princípios gerais de projeto
Elemento utilizado pra prover segurança por meio de
BARREIRA FÍSICA
PROTEÇÃOPROTEÇÃO
• Cumprir suas funções durante a vida útil da máquina
• Ser constituídas de materiais resistentes - robustas
• Fixação firme
• Não criar pontos de esmagamento ou agarramento
• Não possuir extremidades e arestas cortantes
CARACTERÍSTICAS DAS PROTEÇÕES – Item 12.49CARACTERÍSTICAS DAS PROTEÇÕES – Item 12.49
• Resistir às condições ambientais do local
• Impedir que possam ser burladas
• Proporcionar condições de higiene e limpeza
• Impedir o acesso à zona de perigo
• Permitir as intervenções necessárias
• Não acarretar riscos adicionais
CARACTERÍSTICAS DAS PROTEÇÕES – Item 12.49CARACTERÍSTICAS DAS PROTEÇÕES – Item 12.49
Proteção Fixa
PROTEÇÃO FIXA
Mantida em sua posição de maneira permanente
ou por meio de elementos de fixação que só
permitam sua remoção ou abertura com o uso de
ferramentas específicas.
Mantida em sua posição de maneira permanente
ou por meio de elementos de fixação que só
permitam sua remoção ou abertura com o uso de
ferramentas específicas.
Proteção Fixa
Proteção Móvel
PROTEÇÃO MÓVEL – Item 12.41 “b”
Pode ser aberta sem uso de ferramentas
Deve estar associada a dispositivos de intertravamento
1) Só pode operar quando a proteção estiver fechada
2) Se a proteção for aberta, as funções perigosas
devem ser paralisadas
3) O fechamento da proteção por si só não pode dar
início às funções perigosas
Proteção móvel com intertravamento
12.45
1) Só pode operar quando a proteção estiver fechada e
bloqueada
2) A proteção permanece fechada e bloqueada até que
seja eliminado os riscos das funções perigosas
3) O fechamento da proteção por si só não pode dar
início às funções perigosas
Proteção móvel intertravada com
bloqueio
Como escolher o tipo de
proteção?
FIXA OU MÓVEL?
Riscos nas zonas de
perigo - área de
operação ou nas
transmissões de força
É necessário o acesso
uma ou mais vezes por
turno de trabalho?
Não Proteção fixa
A abertura da proteção
provoca a eliminação
do perigo, antes que o
acesso seja possível ?
Sim
Sim
Proteção móvel
intertravada
Não Proteção móvel
intertravada com
bloqueio
Item 12.44
12.47. As transmissões de força e os componentes móveis a elas
interligados, acessíveis ou expostos, devem possuir proteções fixas,
ou móveis com dispositivos de intertravamento, que impeçam o
acesso por todos os lados.
 Transmissões de força e elementos móveis a elas
interligados – eixos retos e excêntricos, polias,
engrenagens, roda dentadas com tração, cremalheiras, etc.
 Acesso deve ser impedido por todos os lados – Item 12.47
Transmissões de força - acesso deve ser impedido por todos os lados
PROTEÇÃO POR ENCLAUSURAMENTO
Transmissões de força - acesso deve ser impedido por todos os lados
Dispositivos de
Segurança
Medidas
de
Proteção
Sistemas
de
Segurança
Proteções
(barreiras
físicas)
Dispositivos de segurança
Fixas
Móveis
Medidas administrativas ou de organização do trabalho
Medidas de proteção individual
Componentes que, por si só ou associados a
uma proteção, reduzam os riscos de
acidentes e de outros agravos a saúde – Item
12.42
Componentes que, por si só ou associados a
uma proteção, reduzam os riscos de
acidentes e de outros agravos a saúde – Item
12.42
Dispositivos de Segurança
a) Interfaces de segurança
b) Dispositivos de intertravamento
c) Sensores de segurança detectores de presença
d) Válvulas e blocos de segurança
e) Dispositivos mecânicos
f) Dispositivos de validação
Dispositivos de Segurança – Classificação
12.42, alíneas “a” a “f”
1 - Relé de Segurança
2 - CLP de Segurança - Controlador Lógico Programável
INTERFACES DE SEGURANÇA
TIPOS
INTERFACES DE SEGURANÇA
Dispositivos responsáveis por realizar o
monitoramento, verificando a interligação, posição
e funcionamento de outros dispositivos do sistema
e impedir a ocorrência de falha que provoque a
perda da função de segurança.
Características: redundância, diversidade e autoteste
Dispositivos de Intertravamento – função
12.42, “b”
Possuem a finalidade de impedir o funcionamento de
elementos da máquina sob condições específicas, como por
exemplo a proteção móvel aberta.
TIPOS
1.Chaves de segurança eletromecânicas
2.Chaves de segurança magnéticas
3.Sensores indutivos de segurança
Chaves de segurança eletromecânicas
12.42. (Dispositivos de segurança – cont.)
(…)
c) sensores de segurança: dispositivos detectores de presença mecânicos
e não mecânicos, que atuam quando uma pessoa ou parte do seu corpo
adentra a zona de perigo de uma máquina ou equipamento, enviando
um sinal para interromper ou impedir o início de funções perigosas,
como cortinas de luz, detectores de presença optoeletrônicos, laser de
múltiplos feixes, barreiras óticas, monitores de área, ou scanners,
batentes, tapetes e sensores de posição;
d) válvulas e blocos de segurança ou sistemas pneumáticos e hidráulicos
de mesma eficácia;
e) dispositivos mecânicos, como: dispositivos de retenção, limitadores,
separadores, empurradores, inibidores, defletores e retráteis; e
f) dispositivos de validação: dispositivos suplementares de comando
operados manualmente, que, quando aplicados de modo permanente,
habilitam o dispositivo de acionamento, como chaves seletoras
bloqueáveis e dispositivos bloqueáveis.
SISTEMAS DE SEGURANÇASISTEMAS DE SEGURANÇA
UNIDADE DE
AVALIAÇÃO
UNIDADE DE
ATUAÇÃO
UNIDADE DE
DETECÇÃO(SENSORES)
Ex.: Relé de Segurança
Obrigado!Obrigado!

Mais conteúdo relacionado

Mais procurados

Treinamento nr 12
Treinamento nr 12Treinamento nr 12
Treinamento nr 12
RogrioTorresTorres

NR05 - Cipa 20h -2023.pptx
NR05 - Cipa 20h -2023.pptxNR05 - Cipa 20h -2023.pptx
NR05 - Cipa 20h -2023.pptx
AndreLuis202744

Treinamento para Segurança em Trabalho a Quente.pptx (1).pptx
Treinamento para Segurança em Trabalho a Quente.pptx (1).pptxTreinamento para Segurança em Trabalho a Quente.pptx (1).pptx
Treinamento para Segurança em Trabalho a Quente.pptx (1).pptx
Rudinei de Moura

treinamento nr 18
treinamento nr 18treinamento nr 18
treinamento nr 18
pwolter

Treinamento de integração nr 1 upload
Treinamento de integração nr 1 uploadTreinamento de integração nr 1 upload
Treinamento de integração nr 1 upload
Vinicius Loiola Beserra

Treinamento de operador de serra circular
Treinamento de operador de serra circularTreinamento de operador de serra circular
Treinamento de operador de serra circular
Léo César Oliveira

Máquinas e equipamentos
Máquinas e equipamentosMáquinas e equipamentos
Máquinas e equipamentos
Mauricio Cesar Soares

Treinamento nr 12
Treinamento nr 12Treinamento nr 12
Treinamento nr 12
Alexandre Bastos

Treinamento proteções de maquinas
Treinamento proteções de maquinasTreinamento proteções de maquinas
Treinamento proteções de maquinas
Flaviano Rodrigues

Treinamento NR-12
Treinamento NR-12Treinamento NR-12
Treinamento NR-12
Kaiton Andrade

Nr 12 canteiro de obras
Nr 12   canteiro de obrasNr 12   canteiro de obras
Nr 12 canteiro de obras
jhonatantst

Integração
IntegraçãoIntegração
Integração
Ythia Karla

Treinamento NR-12- 2023.pptx
Treinamento NR-12- 2023.pptxTreinamento NR-12- 2023.pptx
Treinamento NR-12- 2023.pptx
Antonio Bezerra

Treinamento NR 12.pptx
Treinamento NR 12.pptxTreinamento NR 12.pptx
Treinamento NR 12.pptx
breno90

TREINAMENTO NR 12 - 2021.pptx
TREINAMENTO NR 12 - 2021.pptxTREINAMENTO NR 12 - 2021.pptx
TREINAMENTO NR 12 - 2021.pptx
breno90

Capacitação nr 12
Capacitação nr 12Capacitação nr 12
Capacitação nr 12
Anderson Fluflu

curso-de-nr-12-unochapeco
curso-de-nr-12-unochapecocurso-de-nr-12-unochapeco
curso-de-nr-12-unochapeco
João Tiago Porto Veloso Leal

Treinamento Trabalho em Altura - Atualizado 2023
Treinamento Trabalho em Altura - Atualizado 2023Treinamento Trabalho em Altura - Atualizado 2023
Treinamento Trabalho em Altura - Atualizado 2023
José Valfrido

Prova nr 35 alunos
Prova nr 35   alunosProva nr 35   alunos
Prova nr 35 alunos
BrbaraGracciane

Apr trabalho em altura
 Apr trabalho em altura Apr trabalho em altura
Apr trabalho em altura
claudinei Nascimento


Mais procurados (20)

Treinamento nr 12
Treinamento nr 12Treinamento nr 12
Treinamento nr 12

NR05 - Cipa 20h -2023.pptx
NR05 - Cipa 20h -2023.pptxNR05 - Cipa 20h -2023.pptx
NR05 - Cipa 20h -2023.pptx

Treinamento para Segurança em Trabalho a Quente.pptx (1).pptx
Treinamento para Segurança em Trabalho a Quente.pptx (1).pptxTreinamento para Segurança em Trabalho a Quente.pptx (1).pptx
Treinamento para Segurança em Trabalho a Quente.pptx (1).pptx

treinamento nr 18
treinamento nr 18treinamento nr 18
treinamento nr 18

Treinamento de integração nr 1 upload
Treinamento de integração nr 1 uploadTreinamento de integração nr 1 upload
Treinamento de integração nr 1 upload

Treinamento de operador de serra circular
Treinamento de operador de serra circularTreinamento de operador de serra circular
Treinamento de operador de serra circular

Máquinas e equipamentos
Máquinas e equipamentosMáquinas e equipamentos
Máquinas e equipamentos

Treinamento nr 12
Treinamento nr 12Treinamento nr 12
Treinamento nr 12

Treinamento proteções de maquinas
Treinamento proteções de maquinasTreinamento proteções de maquinas
Treinamento proteções de maquinas

Treinamento NR-12
Treinamento NR-12Treinamento NR-12
Treinamento NR-12

Nr 12 canteiro de obras
Nr 12   canteiro de obrasNr 12   canteiro de obras
Nr 12 canteiro de obras

Integração
IntegraçãoIntegração
Integração

Treinamento NR-12- 2023.pptx
Treinamento NR-12- 2023.pptxTreinamento NR-12- 2023.pptx
Treinamento NR-12- 2023.pptx

Treinamento NR 12.pptx
Treinamento NR 12.pptxTreinamento NR 12.pptx
Treinamento NR 12.pptx

TREINAMENTO NR 12 - 2021.pptx
TREINAMENTO NR 12 - 2021.pptxTREINAMENTO NR 12 - 2021.pptx
TREINAMENTO NR 12 - 2021.pptx

Capacitação nr 12
Capacitação nr 12Capacitação nr 12
Capacitação nr 12

curso-de-nr-12-unochapeco
curso-de-nr-12-unochapecocurso-de-nr-12-unochapeco
curso-de-nr-12-unochapeco

Treinamento Trabalho em Altura - Atualizado 2023
Treinamento Trabalho em Altura - Atualizado 2023Treinamento Trabalho em Altura - Atualizado 2023
Treinamento Trabalho em Altura - Atualizado 2023

Prova nr 35 alunos
Prova nr 35   alunosProva nr 35   alunos
Prova nr 35 alunos

Apr trabalho em altura
 Apr trabalho em altura Apr trabalho em altura
Apr trabalho em altura


Semelhante a Apresentacao nr12

apresentacao-nr12-140606044231-phpapp02.pdf
apresentacao-nr12-140606044231-phpapp02.pdfapresentacao-nr12-140606044231-phpapp02.pdf
apresentacao-nr12-140606044231-phpapp02.pdf
ErnanePinheiro2

apresentacao-NR121.ppt
apresentacao-NR121.pptapresentacao-NR121.ppt
apresentacao-NR121.ppt
IsraelFreitas20

apresentacao-NR121.ppt
apresentacao-NR121.pptapresentacao-NR121.ppt
apresentacao-NR121.ppt
HomeroBorini1

NR-12 - Apresentacao.ppt
NR-12 - Apresentacao.pptNR-12 - Apresentacao.ppt
NR-12 - Apresentacao.ppt
BeatrizBauer2

Segurança no trabalho em máquinas e equipamentos. nr12
Segurança no trabalho em máquinas e equipamentos. nr12Segurança no trabalho em máquinas e equipamentos. nr12
Segurança no trabalho em máquinas e equipamentos. nr12
valdineterosa5

apresentacao-NR12.ppt
apresentacao-NR12.pptapresentacao-NR12.ppt
apresentacao-NR12.ppt
Marco Lacerda Rezende

apresentacao-NR121.ppt
apresentacao-NR121.pptapresentacao-NR121.ppt
apresentacao-NR121.ppt
EliezerMiranda7

apresentacao-NR12 - top.ppt
apresentacao-NR12 - top.pptapresentacao-NR12 - top.ppt
apresentacao-NR12 - top.ppt
Dérick Stemback

apresentacao-NR 12 2024.ppt
apresentacao-NR                        12 2024.pptapresentacao-NR                        12 2024.ppt
apresentacao-NR 12 2024.ppt
JoseCarlosJunior33

Apresentacao-NR12.ppt
Apresentacao-NR12.pptApresentacao-NR12.ppt
Apresentacao-NR12.ppt
AlexandreCamargoDias1

apresentacao-NR121.pptx
apresentacao-NR121.pptxapresentacao-NR121.pptx
apresentacao-NR121.pptx
elany3

Apresentacao nr121
Apresentacao nr121Apresentacao nr121
Apresentacao nr121
Luciano Bürgel de Castro

APRESENTAÇÃO NR 12 PARA EMPRESA E DDS SR
APRESENTAÇÃO NR 12 PARA EMPRESA E DDS SRAPRESENTAÇÃO NR 12 PARA EMPRESA E DDS SR
APRESENTAÇÃO NR 12 PARA EMPRESA E DDS SR
EliesioBranco

NR12 maquinas e equipamentos, norma de segurança
NR12 maquinas e equipamentos, norma de segurançaNR12 maquinas e equipamentos, norma de segurança
NR12 maquinas e equipamentos, norma de segurança
RADAYPereira

NR 12
NR 12NR 12
NR 12.pdf
NR 12.pdfNR 12.pdf
NR-12 SEGURANÇA NO TRABALHO EM MAQUINAS E EQUIPAMENTOS - INTEPS.pptx
NR-12 SEGURANÇA NO TRABALHO EM MAQUINAS E EQUIPAMENTOS - INTEPS.pptxNR-12 SEGURANÇA NO TRABALHO EM MAQUINAS E EQUIPAMENTOS - INTEPS.pptx
NR-12 SEGURANÇA NO TRABALHO EM MAQUINAS E EQUIPAMENTOS - INTEPS.pptx
FernandoFreire66

Apresentação NR12 MB CONSULTORIA.pptx
Apresentação NR12 MB CONSULTORIA.pptxApresentação NR12 MB CONSULTORIA.pptx
Apresentação NR12 MB CONSULTORIA.pptx
MarcoAntonio825479

Palestra NR12 Segurança em Máquinas e Equipamentos
Palestra NR12 Segurança em Máquinas e EquipamentosPalestra NR12 Segurança em Máquinas e Equipamentos
Palestra NR12 Segurança em Máquinas e Equipamentos
LucasMonteiro551753

Treinamento Operação Segura em Ponte Rolante
Treinamento Operação Segura em Ponte RolanteTreinamento Operação Segura em Ponte Rolante
Treinamento Operação Segura em Ponte Rolante
taiscristianetcos


Semelhante a Apresentacao nr12 (20)

apresentacao-nr12-140606044231-phpapp02.pdf
apresentacao-nr12-140606044231-phpapp02.pdfapresentacao-nr12-140606044231-phpapp02.pdf
apresentacao-nr12-140606044231-phpapp02.pdf

apresentacao-NR121.ppt
apresentacao-NR121.pptapresentacao-NR121.ppt
apresentacao-NR121.ppt

apresentacao-NR121.ppt
apresentacao-NR121.pptapresentacao-NR121.ppt
apresentacao-NR121.ppt

NR-12 - Apresentacao.ppt
NR-12 - Apresentacao.pptNR-12 - Apresentacao.ppt
NR-12 - Apresentacao.ppt

Segurança no trabalho em máquinas e equipamentos. nr12
Segurança no trabalho em máquinas e equipamentos. nr12Segurança no trabalho em máquinas e equipamentos. nr12
Segurança no trabalho em máquinas e equipamentos. nr12

apresentacao-NR12.ppt
apresentacao-NR12.pptapresentacao-NR12.ppt
apresentacao-NR12.ppt

apresentacao-NR121.ppt
apresentacao-NR121.pptapresentacao-NR121.ppt
apresentacao-NR121.ppt

apresentacao-NR12 - top.ppt
apresentacao-NR12 - top.pptapresentacao-NR12 - top.ppt
apresentacao-NR12 - top.ppt

apresentacao-NR 12 2024.ppt
apresentacao-NR                        12 2024.pptapresentacao-NR                        12 2024.ppt
apresentacao-NR 12 2024.ppt

Apresentacao-NR12.ppt
Apresentacao-NR12.pptApresentacao-NR12.ppt
Apresentacao-NR12.ppt

apresentacao-NR121.pptx
apresentacao-NR121.pptxapresentacao-NR121.pptx
apresentacao-NR121.pptx

Apresentacao nr121
Apresentacao nr121Apresentacao nr121
Apresentacao nr121

APRESENTAÇÃO NR 12 PARA EMPRESA E DDS SR
APRESENTAÇÃO NR 12 PARA EMPRESA E DDS SRAPRESENTAÇÃO NR 12 PARA EMPRESA E DDS SR
APRESENTAÇÃO NR 12 PARA EMPRESA E DDS SR

NR12 maquinas e equipamentos, norma de segurança
NR12 maquinas e equipamentos, norma de segurançaNR12 maquinas e equipamentos, norma de segurança
NR12 maquinas e equipamentos, norma de segurança

NR 12
NR 12NR 12
NR 12

NR 12.pdf
NR 12.pdfNR 12.pdf
NR 12.pdf

NR-12 SEGURANÇA NO TRABALHO EM MAQUINAS E EQUIPAMENTOS - INTEPS.pptx
NR-12 SEGURANÇA NO TRABALHO EM MAQUINAS E EQUIPAMENTOS - INTEPS.pptxNR-12 SEGURANÇA NO TRABALHO EM MAQUINAS E EQUIPAMENTOS - INTEPS.pptx
NR-12 SEGURANÇA NO TRABALHO EM MAQUINAS E EQUIPAMENTOS - INTEPS.pptx

Apresentação NR12 MB CONSULTORIA.pptx
Apresentação NR12 MB CONSULTORIA.pptxApresentação NR12 MB CONSULTORIA.pptx
Apresentação NR12 MB CONSULTORIA.pptx

Palestra NR12 Segurança em Máquinas e Equipamentos
Palestra NR12 Segurança em Máquinas e EquipamentosPalestra NR12 Segurança em Máquinas e Equipamentos
Palestra NR12 Segurança em Máquinas e Equipamentos

Treinamento Operação Segura em Ponte Rolante
Treinamento Operação Segura em Ponte RolanteTreinamento Operação Segura em Ponte Rolante
Treinamento Operação Segura em Ponte Rolante


Apresentacao nr12

  • 1. NR 12 - Segurança no TrabalhoNR 12 - Segurança no Trabalho em Máquinas e Equipamentosem Máquinas e Equipamentos O Setor de Cultivo de Algodão e a Aplicação da NR 12 Maurício Passos de MeloMaurício Passos de Melo Auditor-Fiscal do TrabalhoAuditor-Fiscal do Trabalho SEGUR/ SRTE/ BASEGUR/ SRTE/ BA
  • 2. Segurança no Trabalho em Máquinas e Equipamentos Histórico e Introdução à NR- 12
  • 3. OBS.: % em relação ao total de acidentes no Brasil ANO % de acidentes % de óbitos 2005 12,54 7,12 2006 12,07 5,97 2007 12,23 6,02 Acidentes do Trabalho no Brasil SITUAÇÃO GERADORA - MÁQUINAS
  • 4. Situação da Antiga NR-12 NR 12 – Defasada (Portaria nº 3.214/1978) – mais de 30 anos  Instalações e áreas de trabalho  Normas sobre proteção de máquinas  Assentos e mesas  Manutenção e operação  Anexo 1 – Motosserras  Anexo 2 – Cilindro de Massas
  • 5. Cenário Social -Avanço tecnológico natural -Desenvolvimento de vasta tecnologia e conhecimentos sobre proteção de máquinas -Existência de disposições legais, normas técnicas nacionais e internacionais -Existência de iniciativas sobre proteção de máquinas e diversos Estados impulsionaram a alteração da NR-12
  • 6. Publicada a Nova NR-12 em 24 de Dezembro de 2010 Portaria 197/2010
  • 7. 12.1 Princípios Gerais – (espírito da norma) Garantir segurança em todas as fases de vida da máquina em todos os setores econômicos: - Projeto - Utilização - Fabricação, importação, comercialização, exposição e cessão a qualquer titulo
  • 8. NR 12 – Estruturação Parte principal Corpo (19 títulos) Parte principal Corpo (19 títulos) Anexos I , II, III e IV Informações complementares para atendimento do corpo e demais anexos Anexos I , II, III e IV Informações complementares para atendimento do corpo e demais anexos Anexos V, VI,VII,VIII, IX, X, XI e XII Especificidades sobre determinado tipo de máquina Anexos V, VI,VII,VIII, IX, X, XI e XII Especificidades sobre determinado tipo de máquina
  • 9. NR 12 Corpo Definições básicas e medidas de ordem geral para todas as máquinas Anexos Disposições específicas ou excepcionalidades
  • 10.

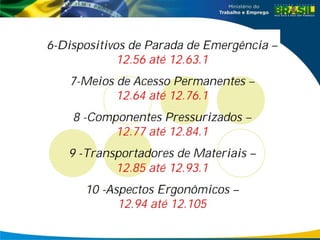

  • 11.
  • 12.
  • 13. 19 – Disposições Finais – 12.153 ate 12.155
  • 14. I - Distâncias de segurança e requisitos para o uso de detectores de presença optoeletrônicos II - Conteúdo programático da capacitação III - Meios de acesso permanentes IV - Glossário NR 12 - ANEXOSNR 12 - ANEXOS
  • 15. V - Motosserras VI - Máquinas para panificação e confeitaria VII - Máquinas para açougue e mercearia VIII - Prensas e similares IX - Injetora de materiais plásticos X - Máquinas para fabricação de calçados e afins XI - Máquinas e implementos para uso agrícola e florestal XII - Equipamentos de guindar NR 12 - ANEXOSNR 12 - ANEXOS
  • 16. NR 12 - Segurança no TrabalhoNR 12 - Segurança no Trabalho em Máquinas e Equipamentosem Máquinas e Equipamentos Apreciação de RiscosApreciação de Riscos ee Sistemas de SegurançaSistemas de Segurança
  • 17. Perigo X RiscoPerigo X Risco O perigo é um « estado » Existe o risco a partir do momento que existe uma exposiçãoexposição ao perigo.
  • 18. COMO TORNAR UMACOMO TORNAR UMA MÁQUINA SEGURAMÁQUINA SEGURA  Com a redução dos riscos.  A redução dos riscos é atingida através de medidas de segurança  A segurança é baseada em três procedimentos:  Proteções adequadas  Procedimentos adequados  Capacitação do fator humano
  • 19.
  • 20. CHOQUE ELÉTRICO CALOR E FOGO RADIAÇÕES / EMISSÕES PERIGOSAS PERIGOS MECÂNICOS IDENTIFICAÇÃO DE PERIGOS EIDENTIFICAÇÃO DE PERIGOS E ANÁLISE DE RISCOANÁLISE DE RISCO A ABNT NBR 213-1 – Item 4 descreve os perigos que podemos encontrar em uma máquina: Designa-se assim o conjunto dos fatores físicos que podem estar na origem de um ferimento causado pela ação mecânica de elementos de máquinas, de ferramentas, de peças ou de projeções de materiais sólidos ou fluidos.
  • 21. PERIGOS PROVOCADOSPERIGOS PROVOCADOS POR MÁQUINASPOR MÁQUINAS  Riscos de origem mecânica
  • 22. PERIGOS PROVOCADOSPERIGOS PROVOCADOS POR MÁQUINASPOR MÁQUINAS  Riscos de origem elétrica: Arco Elétrico
  • 23. PERIGOS PROVOCADOSPERIGOS PROVOCADOS POR MÁQUINASPOR MÁQUINAS  Riscos de origem térmica: 1. Contato com superfícies com alta temperatura; 2. Transferência de calor por radiação;
  • 24. Segurança no Trabalho em Máquinas e Equipamentos Princípios Gerais e Sistemas de Segurança
  • 25. Princípios GeraisPrincípios Gerais 12.1. Esta Norma Regulamentadora e seus anexos definem referências técnicas, princípios fundamentais e medidas de proteção para garantir a saúde e a integridade física dos trabalhadores e estabelece requisitos mínimos para a prevenção de acidentes e doenças do trabalho nas fases de projeto e de utilização de máquinas e equipamentos de todos os tipos, e ainda a sua fabricação, importação, comercialização, exposição e cessão a qualquer título, em todas as atividades econômicas, sem prejuízo da observância do disposto nas demais Normas Regulamentadoras – NR aprovadas pela Portaria no 3.214, de 8 de junho de 1978, nas normas técnicas oficiais e, na ausência ou omissão destas, nas normas internacionais aplicáveis. 12.1.1. Entende-se como fase de utilização a construção, transporte, montagem, instalação, ajuste, operação, limpeza, manutenção, inspeção, desativação e desmonte da máquina ou equipamento.
  • 26. Medidas de Proteção Medidas de proteção coletiva Medidas administrativas ou de organização do trabalho Medidas de proteção individual NR 12 12.3 e 12.4
  • 27. Exemplo de medida de proteção coletiva: enclausuramento de transmissão mecânica por polia e correia
  • 28. Exemplo de medida administrativa ou de organização do trabalho: trabalhador com tempo máximo de 4 horas diárias de trabalho em operação de solda contínua
  • 29. Exemplo de medida de proteção individual: máscara de solda de segurança
  • 30. Medidas de Proteção Sistemas de Segurança Proteções Dispositivos de segurança Fixas Móveis Medidas administrativas ou de organização do trabalho Medidas de proteção individual
  • 31. Sistemas de SegurançaSistemas de Segurança 12.38. As zonas de perigo das máquinas e equipamentos devem possuir sistemas de segurança, caracterizados por proteções fixas, proteções móveis e dispositivos de segurança interligados, que garantam proteção à saúde e à integridade física dos trabalhadores.
  • 32. Sistemas de SegurançaSistemas de Segurança 12.39. Os sistemas de segurança devem ser selecionados e instalados de modo a atender aos seguintes requisitos: a)ter categoria de segurança conforme previa análise de riscos prevista nas normas técnicas oficiais vigentes; b) estar sob a responsabilidade técnica de profissional legalmente habilitado;
  • 33. NBR 14009 - Segurança de máquinasNBR 14009 - Segurança de máquinas Princípios para apreciação de riscosPrincípios para apreciação de riscos Descreve procedimentos básicos, conhecidos como apreciação de riscos, pelos quais os conhecimentos e experiências de projeto, utilização, incidentes, acidentes e danos relacionados a máquinas são considerados conjuntamente, com o objetivo de avaliar os riscos durante a vida da máquina. Estabelece um guia sobre as informações necessárias para que a apreciação dos riscos seja efetuada. Procedimentos são descritos para a identificação dos perigos, estimando e avaliando os riscos. A finalidade desta Norma é fornecer as informações necessárias à tomada de decisões em segurança de máquinas e o tipo de documentação necessária para verificar a análise da apreciação dos riscos.
  • 35. ANÁLISE DO RISCOANÁLISE DO RISCO  A análise do risco indicará a ordem de magnitude do risco.  Envolve as seguintes fases:  Identificação do Perigo;  Avaliação do Risco, valorizando conjuntamente a probabilidade e as conseqüências da materialização do perigo.  Se da avaliação do risco, se deduzir que o risco não é tolerável, há que CONTROLAR O RISCO
  • 36. Medidas de Proteção Sistemas de Segurança Proteções Dispositivos de segurança Fixas Móveis Medidas administrativas ou de organização do trabalho Medidas de proteção individual
  • 38. Conceitos Fundamentais sobre Segurança em Máquinas NR 12 NBR NM 213-1 Seguranca de máquinas - Conceitos fundamentais, princípios gerais de projeto Elemento utilizado pra prover segurança por meio de BARREIRA FÍSICA PROTEÇÃOPROTEÇÃO
  • 39. • Cumprir suas funções durante a vida útil da máquina • Ser constituídas de materiais resistentes - robustas • Fixação firme • Não criar pontos de esmagamento ou agarramento • Não possuir extremidades e arestas cortantes CARACTERÍSTICAS DAS PROTEÇÕES – Item 12.49CARACTERÍSTICAS DAS PROTEÇÕES – Item 12.49
  • 40. • Resistir às condições ambientais do local • Impedir que possam ser burladas • Proporcionar condições de higiene e limpeza • Impedir o acesso à zona de perigo • Permitir as intervenções necessárias • Não acarretar riscos adicionais CARACTERÍSTICAS DAS PROTEÇÕES – Item 12.49CARACTERÍSTICAS DAS PROTEÇÕES – Item 12.49
  • 42. PROTEÇÃO FIXA Mantida em sua posição de maneira permanente ou por meio de elementos de fixação que só permitam sua remoção ou abertura com o uso de ferramentas específicas. Mantida em sua posição de maneira permanente ou por meio de elementos de fixação que só permitam sua remoção ou abertura com o uso de ferramentas específicas.
  • 45. PROTEÇÃO MÓVEL – Item 12.41 “b” Pode ser aberta sem uso de ferramentas Deve estar associada a dispositivos de intertravamento
  • 46. 1) Só pode operar quando a proteção estiver fechada 2) Se a proteção for aberta, as funções perigosas devem ser paralisadas 3) O fechamento da proteção por si só não pode dar início às funções perigosas Proteção móvel com intertravamento 12.45
  • 47. 1) Só pode operar quando a proteção estiver fechada e bloqueada 2) A proteção permanece fechada e bloqueada até que seja eliminado os riscos das funções perigosas 3) O fechamento da proteção por si só não pode dar início às funções perigosas Proteção móvel intertravada com bloqueio
  • 48. Como escolher o tipo de proteção? FIXA OU MÓVEL?
  • 49. Riscos nas zonas de perigo - área de operação ou nas transmissões de força É necessário o acesso uma ou mais vezes por turno de trabalho? Não Proteção fixa A abertura da proteção provoca a eliminação do perigo, antes que o acesso seja possível ? Sim Sim Proteção móvel intertravada Não Proteção móvel intertravada com bloqueio Item 12.44
  • 50. 12.47. As transmissões de força e os componentes móveis a elas interligados, acessíveis ou expostos, devem possuir proteções fixas, ou móveis com dispositivos de intertravamento, que impeçam o acesso por todos os lados.
  • 51.  Transmissões de força e elementos móveis a elas interligados – eixos retos e excêntricos, polias, engrenagens, roda dentadas com tração, cremalheiras, etc.  Acesso deve ser impedido por todos os lados – Item 12.47
  • 52. Transmissões de força - acesso deve ser impedido por todos os lados PROTEÇÃO POR ENCLAUSURAMENTO
  • 53. Transmissões de força - acesso deve ser impedido por todos os lados
  • 55. Medidas de Proteção Sistemas de Segurança Proteções (barreiras físicas) Dispositivos de segurança Fixas Móveis Medidas administrativas ou de organização do trabalho Medidas de proteção individual
  • 56. Componentes que, por si só ou associados a uma proteção, reduzam os riscos de acidentes e de outros agravos a saúde – Item 12.42 Componentes que, por si só ou associados a uma proteção, reduzam os riscos de acidentes e de outros agravos a saúde – Item 12.42 Dispositivos de Segurança
  • 57. a) Interfaces de segurança b) Dispositivos de intertravamento c) Sensores de segurança detectores de presença d) Válvulas e blocos de segurança e) Dispositivos mecânicos f) Dispositivos de validação Dispositivos de Segurança – Classificação 12.42, alíneas “a” a “f”
  • 58. 1 - Relé de Segurança 2 - CLP de Segurança - Controlador Lógico Programável INTERFACES DE SEGURANÇA TIPOS
  • 59. INTERFACES DE SEGURANÇA Dispositivos responsáveis por realizar o monitoramento, verificando a interligação, posição e funcionamento de outros dispositivos do sistema e impedir a ocorrência de falha que provoque a perda da função de segurança. Características: redundância, diversidade e autoteste
  • 60. Dispositivos de Intertravamento – função 12.42, “b” Possuem a finalidade de impedir o funcionamento de elementos da máquina sob condições específicas, como por exemplo a proteção móvel aberta. TIPOS 1.Chaves de segurança eletromecânicas 2.Chaves de segurança magnéticas 3.Sensores indutivos de segurança
  • 61. Chaves de segurança eletromecânicas
  • 62. 12.42. (Dispositivos de segurança – cont.) (…) c) sensores de segurança: dispositivos detectores de presença mecânicos e não mecânicos, que atuam quando uma pessoa ou parte do seu corpo adentra a zona de perigo de uma máquina ou equipamento, enviando um sinal para interromper ou impedir o início de funções perigosas, como cortinas de luz, detectores de presença optoeletrônicos, laser de múltiplos feixes, barreiras óticas, monitores de área, ou scanners, batentes, tapetes e sensores de posição; d) válvulas e blocos de segurança ou sistemas pneumáticos e hidráulicos de mesma eficácia; e) dispositivos mecânicos, como: dispositivos de retenção, limitadores, separadores, empurradores, inibidores, defletores e retráteis; e f) dispositivos de validação: dispositivos suplementares de comando operados manualmente, que, quando aplicados de modo permanente, habilitam o dispositivo de acionamento, como chaves seletoras bloqueáveis e dispositivos bloqueáveis. SISTEMAS DE SEGURANÇASISTEMAS DE SEGURANÇA
  • 63. UNIDADE DE AVALIAÇÃO UNIDADE DE ATUAÇÃO UNIDADE DE DETECÇÃO(SENSORES) Ex.: Relé de Segurança
  • 64.
