Este documento resume as normas ABNT sobre instalações elétricas, cobrindo origem da instalação, abrangência de edificações e estabelecimentos, aplicação das normas para instalações de 1-36kV, e requisitos para proteção de pessoas que trabalham nas instalações.

1. NORMAS ABNT SOBRE
INSTALAÇÕES ELÉTRICAS

2. NBR 5410:2004
Origem da instalação
•Nas instalações alimentadas por fonte
própria de energia, a origem é
considerada de forma a incluir a fonte
como parte da instalação.

3. NBR 5410:2004
Abrangência
•Edificações residenciais;
•Edificações comerciais;
•Estabelecimentos de uso público;
•Estabelecimentos industriais;

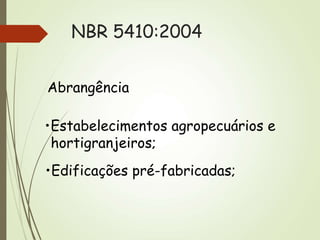

4. NBR 5410:2004
Abrangência
•Estabelecimentos agropecuários e
hortigranjeiros;
•Edificações pré-fabricadas;

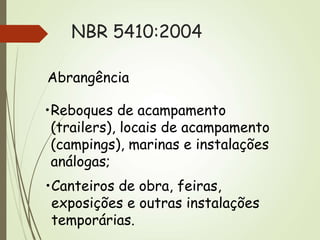

5. NBR 5410:2004
Abrangência
•Reboques de acampamento
(trailers), locais de acampamento
(campings), marinas e instalações
análogas;
•Canteiros de obra, feiras,
exposições e outras instalações
temporárias.

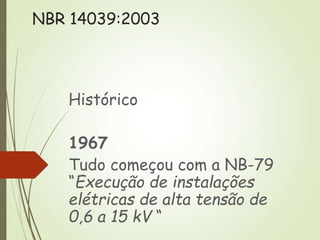

6. Histórico
1967
Tudo começou com a NB-79
“Execução de instalações
elétricas de alta tensão de
0,6 a 15 kV “
NBR 14039:2003

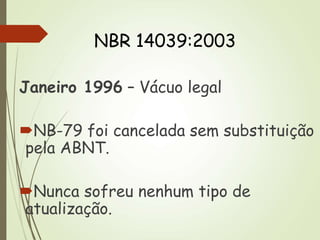

7. Janeiro 1996 – Vácuo legal
NB-79 foi cancelada sem substituição
pela ABNT.
Nunca sofreu nenhum tipo de
atualização.
NBR 14039:2003

8. Abril 1998 – Norma “Tampão”
Ampliação limites
De 0,6 a 15kV Para 1,0 a 36,2kV
Novo número NBR 14039
Novo título Instalações elétricas de alta
tensão de 1 a 36,2 kV
NBR 14039:2003

9. 1997 a 2003 – Rigorosa e profunda revisão.
Outubro 2000 – Emenda à norma de 1998.
NBR 14039:2000
NBR 14039:2003

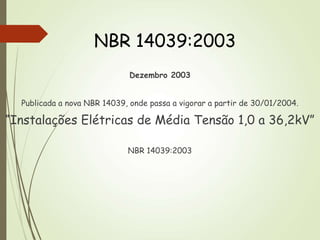

10. NBR 14039:2003
Dezembro 2003
Publicada a nova NBR 14039, onde passa a vigorar a partir de 30/01/2004.
“Instalações Elétricas de Média Tensão 1,0 a 36,2kV”
NBR 14039:2003

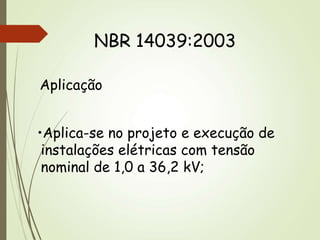

11. NBR 14039:2003
Aplicação
•Aplica-se no projeto e execução de
instalações elétricas com tensão
nominal de 1,0 a 36,2 kV;

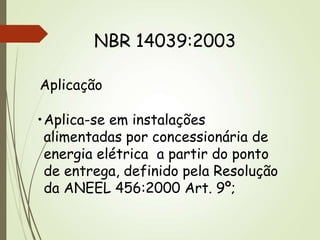

12. •Aplica-se em instalações
alimentadas por concessionária de
energia elétrica a partir do ponto
de entrega, definido pela Resolução
da ANEEL 456:2000 Art. 9º;
Aplicação
NBR 14039:2003

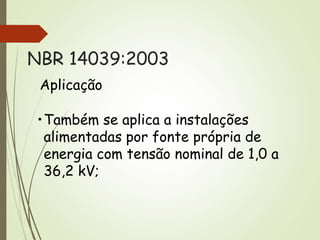

13. •Também se aplica a instalações
alimentadas por fonte própria de
energia com tensão nominal de 1,0 a
36,2 kV;
Aplicação
NBR 14039:2003

14. NBR 14039:2003
•Aplica-se às instalações novas, às
reformas em instalações
existentes e às instalações de
caráter permanente ou temporário;
Aplicação

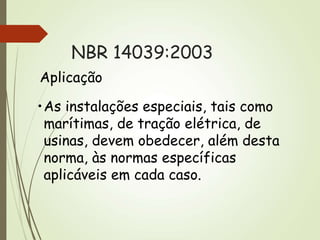

15. •As instalações especiais, tais como
marítimas, de tração elétrica, de
usinas, devem obedecer, além desta
norma, às normas específicas
aplicáveis em cada caso.
Aplicação
NBR 14039:2003

16. Ponto de entrega
•Conforme definição da resolução
456:2000 Art. 9º, é o ponto de
conexão do sistema elétrico da
concessionária com as instalações
elétricas da unidade consumidora,
caracterizando-se como o limite de
responsabilidade do fornecimento.
NBR 14039:2003

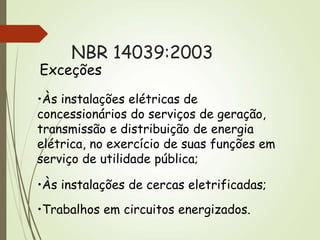

17. NBR 14039:2003
Exceções
•Às instalações elétricas de
concessionários do serviços de geração,
transmissão e distribuição de energia
elétrica, no exercício de suas funções em
serviço de utilidade pública;
•Às instalações de cercas eletrificadas;
•Trabalhos em circuitos energizados.

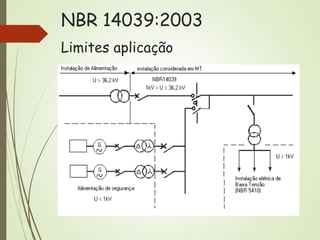

18. NBR 14039:2003
Limites aplicação

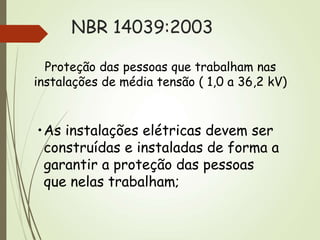

19. NBR 14039:2003
Proteção das pessoas que trabalham nas
instalações de média tensão ( 1,0 a 36,2 kV)
•As instalações elétricas devem ser
construídas e instaladas de forma a
garantir a proteção das pessoas
que nelas trabalham;

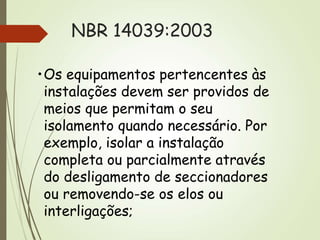

20. NBR 14039:2003
•Os equipamentos pertencentes às
instalações devem ser providos de
meios que permitam o seu
isolamento quando necessário. Por
exemplo, isolar a instalação
completa ou parcialmente através
do desligamento de seccionadores
ou removendo-se os elos ou
interligações;

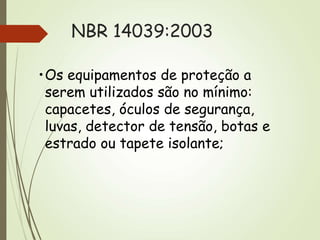

21. NBR 14039:2003
•Os equipamentos de proteção a
serem utilizados são no mínimo:
capacetes, óculos de segurança,
luvas, detector de tensão, botas e
estrado ou tapete isolante;

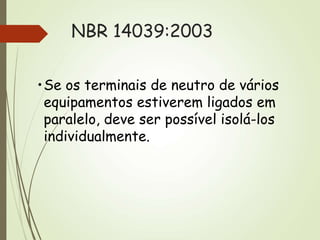

22. NBR 14039:2003
•Se os terminais de neutro de vários
equipamentos estiverem ligados em
paralelo, deve ser possível isolá-los
individualmente.

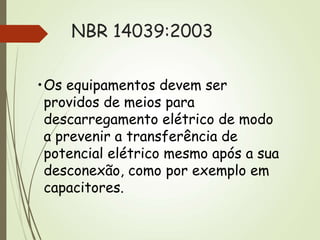

23. NBR 14039:2003
•Os equipamentos devem ser
providos de meios para
descarregamento elétrico de modo
a prevenir a transferência de
potencial elétrico mesmo após a sua
desconexão, como por exemplo em
capacitores.

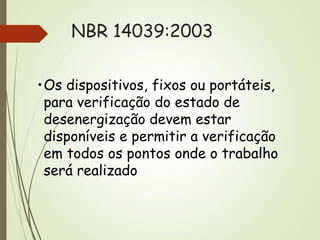

24. NBR 14039:2003
•Os dispositivos, fixos ou portáteis,
para verificação do estado de
desenergização devem estar
disponíveis e permitir a verificação
em todos os pontos onde o trabalho
será realizado

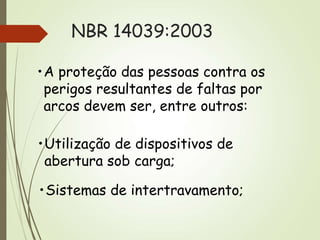

25. NBR 14039:2003
•A proteção das pessoas contra os
perigos resultantes de faltas por
arcos devem ser, entre outros:
•Utilização de dispositivos de
abertura sob carga;
•Sistemas de intertravamento;

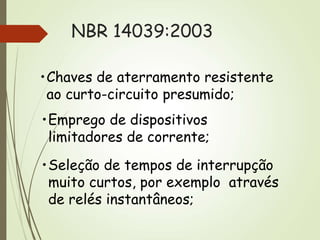

26. NBR 14039:2003
•Chaves de aterramento resistente
ao curto-circuito presumido;
•Emprego de dispositivos
limitadores de corrente;
•Seleção de tempos de interrupção
muito curtos, por exemplo através
de relés instantâneos;

27. NBR 14039:2003
•Operação da instalação a uma
distância segura.

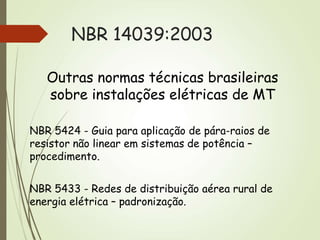

28. NBR 14039:2003
Outras normas técnicas brasileiras
sobre instalações elétricas de MT
NBR 5424 - Guia para aplicação de pára-raios de
resistor não linear em sistemas de potência –
procedimento.
NBR 5433 - Redes de distribuição aérea rural de
energia elétrica – padronização.

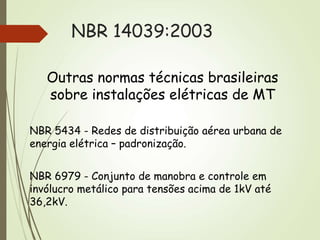

29. NBR 14039:2003
Outras normas técnicas brasileiras
sobre instalações elétricas de MT
NBR 5434 - Redes de distribuição aérea urbana de
energia elétrica – padronização.
NBR 6979 - Conjunto de manobra e controle em
invólucro metálico para tensões acima de 1kV até
36,2kV.
